水电工程施工技术交底(标准表格)[详细]
水电工程技术交底
水电工程技术交底1. 背景介绍本水电工程将在某地新建一座水电站，该电站的建设具有重要的意义。
为了确保工程的顺利进行和后续的运营维护，需要进行技术交底。
2. 交底范围2.1 电气设备2.1.1 发电机组- 发电机组的工作原理与操作方法- 发电机组的运行参数和安全要求- 发电机组的故障处理和维护保养2.1.2 变压器- 变压器的类型和功能- 变压器的安装和调试方法- 变压器的维护保养和故障处理2.2 水利设备2.2.1 水轮发电机组- 水轮发电机组的工作原理和结构- 水轮发电机组的调试和运行参数- 水轮发电机组的故障排查和维护保养2.2.2 水泵站- 水泵站的作用和工作流程- 水泵站的操作方法和注意事项- 水泵站的故障处理和维护保养3. 交底形式交底可以采取以下形式进行：- 集体培训：组织相关人员进行集中培训，介绍各项技术要求和操作方法。
- 现场演示：安排专业人员在现场演示相关设备的操作和维护方法。
- 技术资料：提供详细的技术资料，包括操作手册、维护手册等。
4. 交底时间根据工程进展情况，安排合适的时间进行技术交底，确保所有相关人员都能参与其中。
5. 交底评估在技术交底后，进行评估，包括对参与人员的理解程度和能力掌握情况的评估，以及对交底内容的有效性和实施情况的评估。
根据评估结果，进行必要的调整和改进。
6. 总结通过水电工程技术交底，提高参与人员对工程设备的理解和掌握程度，确保工程的安全、稳定和有效运行。
同时，交底过程中要保证内容的准确性和有效性，以避免日后可能出现的问题和隐患。
水电施工安全技术交底记录模板
一、工程名称：________________________二、交底日期：____年__月__日三、交底人：________________________四、施工单位：________________________五、施工项目：________________________一、施工前的准备工作1. 作业条件：（1）施工现场应具备水电安装施工的条件，包括场地平整、材料堆放、施工用水用电等。
（2）施工人员应具备相应的专业技能和操作资格。
（3）施工前应进行现场勘查，了解施工现场情况，制定合理的施工方案。
2. 材料要求：（1）电线、电缆应符合国家标准，并具备出厂合格证和试验单。
（2）绝缘导线、护口、安全型压线帽等配件应选择质量可靠的产品。
（3）施工工具、设备应定期检查、维护，确保安全可靠。
二、施工过程中的安全技术措施1. 人员安全：（1）施工人员应穿戴好个人防护用品，如安全帽、手套、绝缘鞋等。
（2）高空作业人员必须系好安全带，遵守安全操作规程。
（3）操作人员不得酒后作业，工作期间严禁追逐打闹。
2. 电气安全：（1）施工现场用电应遵守相关规定，严禁私拉乱接电线。
（2）临时用电线路应使用符合国家标准的安全绝缘电线，并定期检查。
（3）施工用电设备应定期检查、维护，确保安全可靠。
（4）施工现场严禁使用不合格的电气设备。
3. 施工环境安全：（1）施工现场应保持整洁，施工材料堆放整齐，避免绊倒、滑倒等事故发生。
（2）施工过程中，应确保通道畅通，不得占用消防通道。
（3）施工现场应配备必要的消防设施，如灭火器、消防栓等，并定期检查、维护。
三、施工结束后的注意事项1. 施工结束后，应对施工现场进行清理，确保无遗留安全隐患。
2. 施工现场应进行安全检查，确保各项安全措施落实到位。
3. 对施工过程中发现的安全隐患，应及时整改，确保施工安全。
四、其他事项1. 施工过程中，如遇特殊情况，应及时向项目负责人汇报，并采取相应措施。
水电工程施工技术交底
水电工程施工技术交底 Revised by Chen Zhen in 2021
施工技术交底记录
注:本交底必须一式二份,生产班组,生产班组栋号工长各一份
施工技术交底记录
注:本交底必须一式二份,生产班组,生产班组栋号工长各一份
施工技术交底记录
注:本交底必须一式二份,生产班组,生产班组栋号工长各一份
施工技术交底记录
施工技术交底记录
施工技术交底记录
施工技术交底记录
注:本交底必须一式二份,生产班组,生产班组栋号工长各一份
施工技术交底记录
注:本交底必须一式二份,生产班组,生产班组栋号工长各一份
施工技术交底记录
注:本交底必须一式二份,生产班组,生产班组栋号工长各一份
施工技术交底记录
注:本交底必须一式二份,生产班组,生产班组栋号工长各一份。
水电作业安全技术交底模板
一、工程名称：__________________________二、交底日期：____年__月__日三、交底人：__________________________四、接受交底人：__________________________五、交底内容：一、工程概况1. 工程名称：__________________________2. 施工单位：__________________________3. 施工地点：__________________________4. 施工范围：__________________________5. 施工周期：__________________________二、安全技术交底1. 作业特点与危险源（1）作业特点：水电安装工程涉及水电线路的布置、安装、调试等工作，作业现场环境复杂，施工过程中存在诸多安全隐患。
（2）危险源：高处作业、电气危险、机械伤害、火灾爆炸、中毒窒息等。
2. 安全技术措施（1）高处作业：1）作业人员必须佩戴安全帽、安全带，上下楼梯时不得手扶栏杆；2）施工平台、脚手架必须符合安全要求，设置防滑措施；3）严禁攀登未经验收的脚手架。
（2）电气危险：1）作业人员必须熟悉电气设备的安全操作规程，掌握电气设备的基本知识；2）施工前应检查电气设备，确保设备完好；3）严禁带电作业，严禁触摸带电设备；4）施工过程中应保持电气设备的接地良好。
（3）机械伤害：1）作业人员必须穿戴好个人防护用品，如手套、防护眼镜等；2）操作机械前应检查机械的完好性，确保机械处于正常状态；3）操作机械时应集中精力，不得分心；4）严禁酒后操作机械。
（4）火灾爆炸：1）施工过程中应严格遵守消防安全规定，确保施工现场消防安全；2）易燃易爆物品应远离火源，不得堆放在施工现场；3）施工现场应配备消防器材，并定期检查。
（5）中毒窒息：1）施工过程中应确保通风良好，避免有毒气体积聚；2）作业人员应了解中毒症状，一旦发生中毒现象，应立即撤离现场，并采取急救措施。
水电工程施工安全技术交底
水电工程施工安全技术交底一、背景介绍水电工程施工安全技术交底是指在水电工程施工过程中，为了保障工程安全和施工人员的人身安全，将施工过程中的安全技术要求、操作规程等向施工人员进行详细、全面的交底，以确保施工过程中的安全性和高效性。
二、交底内容1. 工程概况1.1 工程名称：XX水电工程1.2 工程地点：XX省XX市XX县1.3 工程规模：总装机容量XX兆瓦，XX台机组1.4 工程周期：预计XX个月1.5 工程责任单位：XX施工队2. 安全技术要求2.1 安全生产法律法规的遵守2.1.1 施工单位应遵守国家和地方有关安全生产的法律法规，严格执行安全生产责任制。
2.1.2 施工单位应建立健全安全生产管理制度，明确责任、权限和工作程序。
2.2 安全生产组织2.2.1 施工单位应成立安全生产领导小组，明确各岗位的责任和工作内容。
2.2.2 施工单位应制定安全生产管理制度，明确各类工作的操作规程和注意事项。
2.3 安全防护设施2.3.1 施工现场应设置明显的安全警示标志，确保施工人员的安全意识和警觉性。
2.3.2 施工单位应配备必要的安全防护设施，如安全帽、防护眼镜、防护手套等。
2.4 施工作业安全规范2.4.1 施工单位应组织施工人员进行必要的安全培训，确保施工人员具备相应的安全意识和技能。
2.4.2 施工单位应制定详细的施工作业安全规范，明确各类作业的安全要求和操作流程。
2.5 紧急救援措施2.5.1 施工单位应建立健全紧急救援预案，明确各类事故的应急处理措施和责任分工。
2.5.2 施工单位应配备必要的急救设备和急救人员，及时处理各类施工事故。
3. 交底方式3.1 召开安全技术交底会议3.1.1 施工单位负责人组织召开安全技术交底会议，明确交底的内容和要求。
3.1.2 施工单位负责人向施工人员宣讲安全技术要求，解答疑问并征求施工人员的意见和建议。
3.2 编制安全技术交底资料3.2.1 施工单位编制安全技术交底资料，包括工程概况、安全技术要求、操作规程等内容。
水电工程施工技术交底---精品模板
13、避雷带的搭接长度为扁铁宽度的二倍，焊接时应先点焊,后砂、去焊缝镀锌层再焊接，要求四周均焊，焊口应平整、饱满，无咬肉焊瘤现象。
14、焊接前对建筑物表面应作好保护，严禁焊渣火化污染表面。
15、焊接后应及时清除焊渣,严禁用砂轮机将焊缝磨光,焊疤应用防锈漆涂刷，完成后再涂银粉漆.
5、管子接头应用专用胶粘剂，与承插口套接，横管卧地可不用支蹲，立管转弯处应有可靠支蹲。
6、立管底部宜用2只45度弯角，为考虑沉降，坑管穿墙,过梁底离管面净距不得小于15cm。
7、底层通向室外管子不宜过长，避免损坏，最多通出室外50cm，室内立管不得高出±0.000线以上20cm。
8、立管离砖墙间距以7cm为宜(指管子内边至砖墙），坑管埋地完成后，报建设单位作灌水试验，合格后才可以复土，但管面也应先复10cm左右砂泥保护，然后复土，不得直接用尖硬物接触管道.
3、管道进出地下室及水箱须设置防水套管,套管的大小根据所穿越的管径设定，应注意套管的标高、位置须正确。
B、排水管工程
1、管道进出地下室须设置防水钢套管，如管道同时穿越多道墙板应考虑管道的坡度，坡度按设计施工，标准坡度为 2。6％，但不得小于1.2%。考虑管道实际施工操作、管配件尺寸.
2、立管、设备预留洞口的设置须上下一致、垂直、正确，设备的具体尺寸应根据设计及建设单位的要求合理布置，特别注意马桶的坑具；各种埋地预留洞口应适当考虑建筑的粉饰工程及毛胚房的后装饰面的尺寸。
6、柱内焊接铁板的厚度应不少于5mm，规格一般为22×12cm，两边同柱筋焊接,小于Φ12柱筋，至少有3道箍筋焊接环通.
7、屋面避雷带的厚度均必须达到4mm以上，材质表面平直阔狭一致，无脱皮生锈现象。
水电工程技术交底
水电工程技术交底水电工程技术交底是指在水电工程施工过程中，施工单位向施工人员进行技术交底，明确工程施工的技术要求、操作规程和安全注意事项，确保施工过程中的安全性、质量和效率。
本文将详细介绍水电工程技术交底的标准格式，包括交底目的、交底内容、交底方式等。
一、交底目的水电工程技术交底的目的是确保施工人员对工程施工的技术要求、操作规程和安全注意事项有清晰的理解，能够正确、安全、高效地进行施工工作。
通过技术交底，可以提高施工人员的工作素质和技术水平，减少施工过程中的事故和质量问题，保障工程的顺利进行。
二、交底内容1. 工程背景：介绍工程的基本情况，包括工程的位置、规模、施工单位、施工周期等。
2. 技术要求：详细说明工程施工的技术要求，包括材料的选择、施工工艺、施工标准等。
3. 操作规程：明确施工人员在施工过程中应遵守的操作规程，包括施工顺序、施工方法、施工步骤等。
4. 安全注意事项：强调施工过程中的安全注意事项，包括施工现场的安全管理、个人防护措施、危险源及应对措施等。
5. 质量要求：阐述工程施工的质量要求，包括合格率、检验标准、质量验收等。
6. 环境保护：强调施工过程中的环境保护要求，包括噪音控制、粉尘防治、废弃物处理等。
三、交底方式1. 会议交底：召开专门的技术交底会议，由施工单位的技术负责人或项目经理亲自进行交底，通过口头讲解、图纸展示等方式进行。
2. 文件交底：编写详细的技术交底文件，包括工程背景、技术要求、操作规程、安全注意事项、质量要求、环境保护等内容，由施工单位发放给施工人员，并要求施工人员签字确认。
3. 现场交底：在施工现场进行交底，由技术负责人或项目经理亲自指导，通过现场示范、操作演示等方式进行。
四、交底流程1. 准备阶段：施工单位准备技术交底所需的文件和资料，包括工程设计文件、施工图纸、技术规范等。
2. 交底前准备：施工单位确定交底的时间、地点和参与人员，准备好交底文件，并将相关资料发放给施工人员。
水电水利工程安全技术交底模板
一、工程名称：二、施工单位：三、交底时间：年月日四、交底人：（项目负责人或技术负责人）五、接受交底人：（施工队长、班组长、操作人员）六、交底内容：一、工程概况1. 工程名称、地点、规模、工期等基本信息。
2. 施工单位及施工人员情况。
3. 施工现场环境、周边设施及交通情况。
二、安全技术措施1. 施工现场安全管理制度（1）建立健全施工现场安全管理制度，明确各级人员的安全职责。
（2）加强施工现场安全巡查，及时发现和消除安全隐患。
（3）严格执行施工现场安全操作规程，确保施工安全。
2. 施工现场安全防护措施（1）施工现场必须设置安全警示标志，警示标志应清晰、醒目。
（2）施工现场必须设置安全防护设施，如安全网、防护栏、防护板等。
（3）施工现场必须设置消防设施，并定期检查、维护。
3. 施工现场应急救援措施（1）建立健全施工现场应急救援预案，明确救援程序和责任人。
（2）配备应急救援设备，如急救箱、消防器材、救援器材等。
（3）定期开展应急救援演练，提高应急救援能力。
4. 特定作业安全技术措施（1）高处作业：严格遵守高处作业安全操作规程，使用安全带，确保作业人员安全。
（2）有限空间作业：严格遵守有限空间作业安全操作规程，进行通风、检测，确保作业人员安全。
（3）电气作业：严格遵守电气作业安全操作规程，使用绝缘工具，确保作业人员安全。
（4）起重作业：严格遵守起重作业安全操作规程，确保起重设备安全运行。
三、个人防护用品1. 作业人员必须佩戴符合国家标准的安全帽、安全带、防护眼镜、防护手套等个人防护用品。
2. 作业人员必须穿着符合国家标准的工作服、工作鞋等，确保作业人员安全。
四、安全教育培训1. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。
2. 作业人员必须参加安全教育培训，掌握安全操作技能。
五、安全检查与验收1. 施工单位应定期对施工现场进行安全检查，及时发现和消除安全隐患。
2. 作业完成后，必须进行安全验收，确保工程质量。
水电工程施工安全技术交底
水电工程施工安全技术交底一、施工安全技术交底的目的和意义施工安全技术交底是指在水电工程施工过程中，施工单位向施工人员详细介绍施工现场的安全注意事项、安全操作规程、应急措施等内容，旨在提高施工人员的安全意识和操作技能，确保施工过程中的安全。
二、施工安全技术交底的内容1. 施工现场的安全注意事项- 施工现场的进出口、通道、安全标志等设置要符合相关规定；- 施工现场要保持整洁、无障碍，杂物要妥善处理；- 施工现场要设置安全警示标志，提醒工人注意安全；- 施工现场要保持通风良好，防止有害气体积聚。
2. 安全操作规程- 使用电动工具时，要检查电源线是否损坏，使用绝缘手套等防护措施；- 进行电气操作前，必须切断电源，并使用绝缘工具进行操作；- 进行高空作业时，必须佩戴安全带，并使用安全网等安全设施；- 进行焊接作业时，必须佩戴防护眼镜、面罩等防护装备；- 使用危（wei）险化学品时，必须佩戴防护手套、防护眼镜等防护装备。
3. 应急措施- 发生火灾时，要即将切断电源，并使用灭火器进行扑灭；- 发生事故伤害时，要及时报警，并进行急救措施；- 发生电气事故时，要切断电源，并进行电气救援。
三、施工安全技术交底的要求1. 交底人员应具备相关安全知识和经验，能够清晰、准确地向施工人员传达安全内容；2. 交底人员应使用简明扼要的语言，避免使用过多的专业术语，确保施工人员理解；3. 交底内容应结合具体施工情况，针对性强，避免泛泛而谈；4. 交底过程中应鼓励施工人员提问，解答他们的疑惑，确保他们对安全内容有清晰的理解；5. 交底内容应以口头和书面形式相结合，口头交底后应进行书面确认。
四、施工安全技术交底的实施步骤1. 交底前准备- 确定交底人员和参预人员；- 准备相关资料和工具；- 安排交底时间和地点。
2. 交底过程- 交底人员向施工人员介绍施工现场的安全注意事项、安全操作规程和应急措施；- 交底人员解答施工人员的疑问，确保他们对安全内容有清晰的理解；- 交底人员强调安全意识和操作技能的重要性。
水电工程安全技术交底模板模板
一、工程名称：__________二、施工单位：__________三、交底日期：____年__月__日四、交底内容：1. 作业人员要求（1）进入施工现场的作业人员必须年满18周岁，不超过55周岁，身体健康，具备良好的思想道德素质，并持有有效身份证。
（2）特种作业人员必须持有相应的特种作业操作资格证书。
2. 安全防护用品（1）施工现场作业人员必须正确佩戴安全帽、工作服、防滑鞋等安全防护用品。
（2）电工、焊工等特种作业人员必须佩戴绝缘手套、绝缘鞋等专用防护用品。
3. 施工现场管理（1）施工现场必须设置明显的安全警示标志，如：“高压危险”、“严禁烟火”等。
（2）施工现场不得堆放易燃、易爆物品，严禁在施工现场吸烟、用火。
（3）施工现场应保持整洁，不得乱堆乱放材料、工具等。
4. 电气安全（1）施工现场电气设备必须符合国家相关标准和规定，并由专业电工安装、维护。
（2）施工现场电气线路应采用绝缘导线，并按照规定敷设。
（3）施工现场严禁私拉乱接电线，严禁使用非标准、老化、破损的电线。
5. 高处作业安全（1）高处作业人员必须正确佩戴安全带、安全帽等防护用品。
（2）高处作业平台应设置牢固，并符合相关安全要求。
（3）高处作业人员应遵守高处作业规程，严禁违规操作。
6. 机械设备安全（1）施工现场机械设备必须符合国家相关标准和规定，并由专业人员进行操作、维护。
（2）机械设备操作人员必须经过专业培训，取得操作资格证书。
（3）机械设备操作过程中，必须遵守操作规程，严禁违规操作。
7. 爆破作业安全（1）爆破作业必须按照爆破设计要求进行，并由专业人员进行操作。
（2）爆破作业现场应设置警戒区域，并安排专人进行警戒。
（3）爆破作业前，必须进行安全检查，确保现场安全。
8. 应急处理（1）施工现场应配备必要的安全防护设施和应急物资。
（2）施工现场应制定应急预案，并定期进行演练。
（3）发生安全事故时，应立即启动应急预案，及时进行处置。
五、注意事项（1）作业人员应认真学习本安全技术交底内容，掌握安全操作规程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

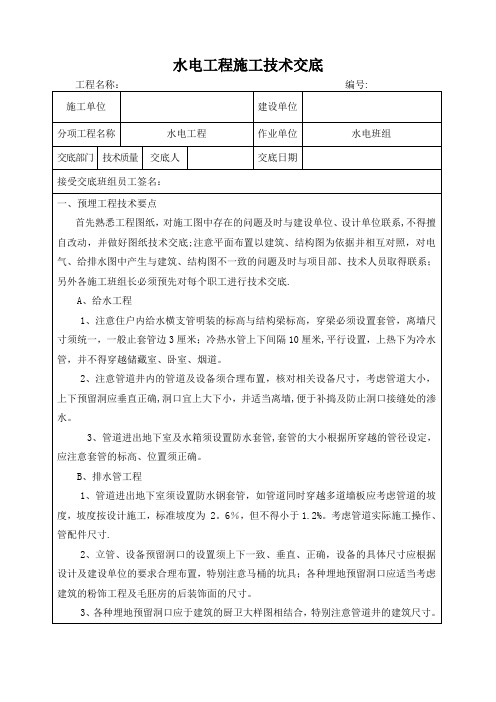

水电工程施工技术交底 工程名称: 编号: 施工单位 建设单位
分项工程名称 水电工程 作业单位 水电班组 交底部门 技术质量 交底人 交底日期 接受交底班组员工签名: 一、预埋工程技术要点 首先熟悉工程图纸,对施工图中存在的 问题及时与建设单位、设计单位联系,不得擅自改动,并做好图纸技术交底;注意平面布置以建筑、结构图为依据并相互对照,对电气、给排水图中产生与建筑、结构图不一致的 问题及时与项目部、技术人员取得联系;另外各施工班组长必须预先对每个职工进行技术交底. A、给水工程 1、注意住户内给水横支管明装的 标高与结构梁标高,穿梁必须设置套管,离墙尺寸须统一,一般止套管边3厘米;冷热水管上下间隔10厘米,平行设置,上热下为冷水管,并不得穿越储藏室、卧室、烟道. 2、注意管道井内的 管道及设备须合理布置,核对相关设备尺寸,考虑管道大 小 ,上下预留洞应垂直正确,洞口宜上大 下小 ,并适当离墙,便于补捣及防止洞口接缝处的 渗水. 3、管道进出地下室及水箱须设置防水套管,套管的 大 小 根据所穿越的 管径设定,应注意套管的 标高、位置须正确. B、排水管工程 1、管道进出地下室须设置防水钢套管,如管道同时穿越多道墙板应考虑管道的 坡度 ,坡度 按设计施工,标准坡度 为 2.6%,但不得小 于1.2%.考虑管道实际施工操作、管配件尺寸. 2、立管、设备预留洞口的 设置须上下一致、垂直、正确,设备的 具体尺寸应根据设计及建设单位的 要求合理布置,特别注意马桶的 坑具;各种埋地预留洞口应适当考虑建筑的 粉饰工程及毛胚房的 后装饰面的 尺寸. 3、马桶不得设置在门后,考虑马桶中心距侧面墙不得小 于400厘米;地漏设置须避开浴缸、马桶位置. 4、各种埋地预留洞口应于建筑的 厨卫大 样图相结合,特别注意管道井的 建筑尺寸.
二:安装部分技术要点: A、给水工程 l、硬聚氯乙烯给水管必须有卫生检验部门检验报告,或认证文件、产品合格证、管材上标志. 2、使用塑料给水管及管件,必须获得市建委、建材办核发的 准用证,未获得准用证产品,不得使用. 3、暗敷塑料冷热水管在补槽前必须经过试压试验,确认无渗漏才可补槽,并作好隐蔽工程验收. 4、暗敷塑料给水管道埋墙深度 ,管面保护层不得小 于15毫米,并用1:2水泥砂浆补槽. 5、暗敷塑料水管,必须在毛墙上标出水管走向标志,免得在二次装修中损坏.
6、明敷塑料给水管不得穿越储藏室、房间、烟道,如必须穿越客厅时,在平顶下不得超过20厘米. 7、塑料给水管道穿越墙、梁、板时,必须设置套管,墙、梁套管应同粉刷层平,板上面应出光地面4-6厘米为宜. 8、塑料给水管道安装必须横平竖直,离墙均匀,不得有回弹起拱现象. 9、塑料管的 支架必须配套、宜用抱箍式塑料管卡特殊部位采用金属管卡,内边应采用塑料带或橡胶物隔垫,不得使用硬物隔垫. 10、水管离墙距离初装修墙面,应离墙3厘米,其他不得小 于1.5-2厘米. 11、管卡最大 支撑间距管径20米米,水平间距不得超过50厘米,立管不得超过90,管径25米米,水平间距不得超过55厘米,立管不得超过1米,转角处10厘米,两边必须对称,末端管卡5厘米. 12、立管进表箱的 三通,必须同水表接头平,不得上下斜进,接头螺母应露出墙面. 13、给水立管在扶梯公用部位容易碰撞处,应增设1米以上的 金属保护套管,室内公共部位易受冰冻处,还应做好防冻保温措施. 15、管道支架宜用角铁支脚U型扁铁托架,应先托支架后保温,保温层内用泡沫槽,外包白铁皮. 16、水平管支架其间距不宜过大 ,100塑料管不得超过 2米,碳素钢管不得超过3米,转角处及末端20厘米处应设支架.
B、排水工程 l、塑料排水管进场,必须有建筑材料和建设机械准用证. 2、材料目测检验应管材与配件色泽一致,立管检查孔必须与管材同径,清扫口与管径小 一型,表面无裂痕. 3、管壁厚度 50外径壁厚2米米,75壁厚2.3米米,110壁厚3.2米米,160壁厚4米米. 4、埋地排水管安装,首先应做好管沟坡度 ,标准坡度 为2.6%,但不得小 于 1.6%,然后素土夯实,铺10厘米厚砂垫层,再敷设管子. 5、管子接头应用专用胶粘剂,与承插口套接,横管卧地可不用支蹲,立管转弯处应有可靠支蹲. 6、立管底部宜用2只45度 弯角,为考虑沉降,坑管穿墙,过梁底离管面净距不得小 于15厘米. 7、底层通向室外管子不宜过长,避免损坏,最多通出室外50厘米,室内立管不得高出±0.000线以上20厘米. 8、立管离砖墙间距以7厘米为宜(指管子内边至砖墙),坑管埋地完成后,报建设单位作灌水试验,合格后才可以复土,但管面也应先复10厘米左右砂泥保护,然后复土,不得直接用尖硬物接触管道. 9、室内立管口必须垂直,管口应严密封堵,各种埋地预留管口尺寸必须统一准确,如普通型马桶管中心离毛墙为41厘米,浴缸横向为36厘米中心点,具体根据马桶、浴缸设计规格而定,地漏管位置必须避开浴缸及马桶位置. 10、楼层管道预留洞位置必须正确,洞口不宜过大 ,应比管径扩大 5-10厘米,管洞宜上大 下小 ,便于补捣. 11、排水立管安装前应上下拉统线校正预留孔位置,如偏位应修凿标准,弹出垂直线,埋设抱箍脚. 12、立管抱箍,住宅每层设二只,一般上下 0.8米为宜,中间不得大 于1.5米,如层高在4米以上,应设3只抱箍. 13、立管检查孔可以每隔6层放一只,底层和顶层必放,立管如在楼层转弯时也应设置检查孔,孔径中心距地面为1米. 14、立管伸缩节每层放一只,位置在汇流三通下沿,厨房立管可放在水斗三通上沿. 15、立管的 安装,要求管道标志朝外两管对直,承插口胶水涂刷均匀,口缝饱满,无孔隙,表面擦试干净. 16、伸缩节安装应先作试套,划出插入标记,伸缩余量根据气候而定,夏季5-10米米,冬季15-20米米. 17、立管的 排水三通不要装得太低,三通的 下沿距平顶,一般不得超过20厘米,原则上不得低于窗天盘,应考虑厕厨间吊平顶. 18、排水横管必须留有明显坡度 ,标准坡度 为2.6%,最小 坡度 不得少于 1.6%,各排水口、汇入排水横管,宜用斜三通,立管使用螺旋消音管,可不设通气管和伸缩节,但排出横管前端,不得有转弯段. 19、横管必须设置吊筋、吊筋的 间距为管径的 10倍,短管超50厘米也应设吊筋,吊筋必须垂直牢固. 20、横管直线段无汇合管件超过2米时,应装伸缩节,伸缩节之间的 最大 间距不得大 于4米,横管2米内如有汇合管件三通等,可不装伸缩节. 21、在水流转角小 于135度 的 横干管上应设置清扫口. 22、管道安装前,应先交底,后放样,水电工必须要有明确的 技术概念.先做 1-3层的 安装样板,包括横吊管各泄水口座标位置等,然后请有关部门检验,合格后方可展开. 23、施工员、质量员对管道坐标尺寸必须及时复核,正确无误后才能封捣洞口. 24、管洞补捣要挑选责任性较强的 泥工去做,不得调换,专人负责,分层或分单元验收,在隐蔽工程验收单中要填写补捣人姓名并签字,便于追溯,二天后进行沉水试验. 25、检查口及横管清扫口的 管口盖必须带有橡皮圈,清除垃圾必须扭紧,严防漏水. 三、电器工程 A、防雷接地装置 1、接地装置的 深度 必须要在自然地坪以下2.5米以上,接地板扁铁顶面与室外地面不得小 于0.6米,电焊处应作二度 防腐,基础如打钢砼桩基可以连接基础底板钢筋,再用4×40扁钢引入配电箱. 2、浅基础施工,室外地坪至基础底板钢筋深度 不足2.5米,建筑物周边可用Φ50钢管,或50×50角钢,其深度 必须2.5米以上,用4×40扁铁连接底板钢筋,形成可靠的 接地网. 3、扁铁与钢筋、钢管或角钢的 焊接,应满足钢筋直径的 6倍d,也应满足扁钢宽度 的 二倍,双面焊接,焊缝必须平整密实、清除焊渣. 4、避雷引下线,可以利用柱头钢筋作避雷引下线,但在各层的 柱筋绑接处,做可靠的 焊接,焊接长度 为元钢的 6倍(双面焊)Φ16以下的 柱筋焊接根数不少于4根,Φ16以上的 可以2根焊接,并会同甲方做好隐蔽工程验收. 5、避雷测试点有二种做法,一是用断接卡,用引出扁铁25与入地扁铁夹接,搭接长度 为100米米,钻2只螺栓孔,直径为Φ11,孔距为50米米,用Φ10镀锌螺丝,弹簧垫片扭紧,外设保护套管,其高度 为1.56-1.8米.二是利用基础钢筋引入大 地的 ,可不设断接卡,但应有接地电阻测试点,用4×40扁钢,弯成二个90度 ,一面与引下铁饭焊接,另一面引出外墙粉刷层3厘米,弯下5厘米,中间钻Φ11螺栓孔作为测试点,其高度 为门沟面以上50厘米. 6、柱内焊接铁板的 厚度 应不少于5米米,规格一般为22×12厘米,两边同柱筋焊接,小 于Φ12柱筋,至少有3道箍筋焊接环通. 7、屋面避雷带的 厚度 均必须达到4米米以上,材质表面平直阔狭一致,无脱皮生锈现象. 8、避雷带支脚安装,应待女儿墙克顶刮糙以后,再弹线分格,凿洞安装,支脚应分割叉开,再用水泥砂灰或细石砼埋嵌. 9、避雷带艾脚的 间距,转角处量开25-30厘米,两边对称,中间间距不大 于1米,按直线段总长分匀. 10、避雷支脚在克顶上钠横冉进出位置,小 于30厘米的 克顶一律居中,大 于30厘米的 克顶,按外边回进15厘米为准. 11、避雷带的 高度 为15厘米(至扁铁上口到克顶面),要注意支脚不得高出避雷带顶面,支脚与带的 连接、支脚应在带的 外边,不易看到焊疤. 12、避雷带引尖锋转角,应先预制好平弯转角,与带焊接不得用扭曲弯. 13、避雷带的 搭接长度 为扁铁宽度 的 二倍,焊接时应先点焊,后砂、去焊缝镀锌层再焊接,要求四周均焊,焊口应平整、饱满,无咬肉焊瘤现象. 14、焊接前对建筑物表面应作好保护,严禁焊渣火化污染表面. 15、焊接后应及时清除焊渣,严禁用砂轮机将焊缝磨光,焊疤应用防锈漆涂刷,完成
