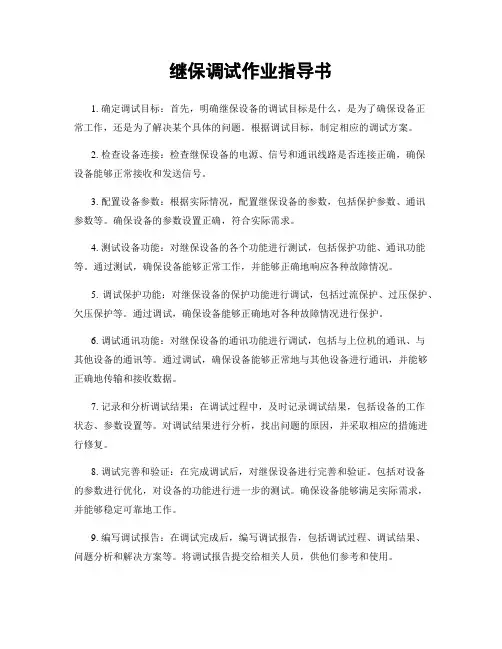

继保调试作业指导书1. 确定调试目标：首先，明确继保设备的调试目标是什么，是为了确保设备正常工作，还是为了解决某个具体的问题。
根据调试目标，制定相应的调试方案。
2. 检查设备连接：检查继保设备的电源、信号和通讯线路是否连接正确，确保设备能够正常接收和发送信号。
3. 配置设备参数：根据实际情况，配置继保设备的参数，包括保护参数、通讯参数等。
确保设备的参数设置正确，符合实际需求。
4. 测试设备功能：对继保设备的各个功能进行测试，包括保护功能、通讯功能等。
通过测试，确保设备能够正常工作，并能够正确地响应各种故障情况。
5. 调试保护功能：对继保设备的保护功能进行调试，包括过流保护、过压保护、欠压保护等。
通过调试，确保设备能够正确地对各种故障情况进行保护。
6. 调试通讯功能：对继保设备的通讯功能进行调试，包括与上位机的通讯、与其他设备的通讯等。
通过调试，确保设备能够正常地与其他设备进行通讯，并能够正确地传输和接收数据。
7. 记录和分析调试结果：在调试过程中，及时记录调试结果，包括设备的工作状态、参数设置等。
对调试结果进行分析，找出问题的原因，并采取相应的措施进行修复。
8. 调试完善和验证：在完成调试后，对继保设备进行完善和验证。
包括对设备的参数进行优化，对设备的功能进行进一步的测试。
确保设备能够满足实际需求，并能够稳定可靠地工作。
9. 编写调试报告：在调试完成后，编写调试报告，包括调试过程、调试结果、问题分析和解决方案等。
将调试报告提交给相关人员，供他们参考和使用。
10. 维护和保养设备：在调试完成后，对继保设备进行维护和保养，包括定期检查设备的工作状态、清洁设备的外部和内部部件等。
确保设备能够长期稳定可靠地工作。
以上是继保调试作业的一般指导书，具体的调试步骤和方法可以根据实际情况进行调整和补充。
在进行继保调试作业时，需要注意安全和保护设备，遵守相关的操作规程和标准。
继电保护调试作业指导书
35kV继电保护调试作业指导书继电保护调试作业指导书审批页批准：年月日安全审核：年月日质量审核：年月日技术审核：年月日编写：年月日一、试验组织与管理项目部经理:项目部质检员:项目部技术员:项目部安全员:二、编制依据：1、依据《********变电工程施工组织设计》2、继电保护调试执行标准：1）依据《继电保护及安全自动装置规程》及反事故技术措施文件汇编。
2）微机保护校验规程。
3）厂家技术说明书及调试大纲。
三、试验进度及人员安排：由于本工程为综自改造工程，原有设备都在运行状态，改造过程中是按照停电计划进行分块改造，故本期工程在改造期间人员安排基本按照停电计划进行，在工程主要管理试验人员不变的情况下以最合理的方式安排工作人员在场；加强和甲方和监理的沟通，确保工程进度按照计划进行。
四、施工准备及安全注意事项：1、装置试验前，工作负责人必须组织调试人员认真学习规程，要求理解和熟悉规程内容和施工图纸，由于本期工程为扩建工程，故一切工作必须要有工作票，认真核对工作票内容，杜绝一切无票作业行为，每项工作开展前必须有调试队长和工程技术员交底。
2、认真学习制造厂的技术说明书及调试大纲，将新系统和运行柜的搭接工作系统的整理出来，编制搭接作业指导书，在工程验收合格后配合甲方搭接。
3、加入装置的试验电流、电压，若无特殊情况，均应从端子排加入。
4、插、拔插件（或印刷电路板）时，必须关闭电源，方可进行。
5、如果需要接触印刷电路板时，应带静电防护接地护套。
6、使用交流供电的仪器时，外壳应可靠接地；测量电子电路时电子仪器的电源输入端与所测量的电路有良好绝缘。
7、因检测需要临时短接或断开的端子，应逐个记录，检验结束后应及时恢复。
8、试验人员应及时分析整理试验数据与结果，发现问题及时查找原因。
9、试验用主要仪器和设备：三相继电保护测试仪P30 1台单相继电保护测试仪850 1台兆欧表1000V，2500V 各1块数字式万用表3块交流电流表3块五、保护装置调试：1、绝缘电阻：用1000V兆欧表测量下列各回路对地及各回路之间的绝缘电阻，其阻值均应大于10MΩ。
继电保护装置校验作业指导书范本
根据现有竣工图纸，编写技术 并严格执行。
校验回路功
率，整定时间
定值，并做传
3 动试验，验证 工作结束前漏、错恢复二次接线。
严格按照验收规范进行验收
与保护装置
动作配合正
确
关键作业工序 序
号 检修项目
检修内容
工艺标准
1、检验时间继电器、中间继电器各
常开接点动作电压、额定电压下的动
时间继电器、
1、出口继电器反措文件要求动作电压满足55%—70%Un。
继电保护装置校验作业指导书范本
xxx部xxkVxxxx继电保护作业指导书
作业地点：
500kV墨江变
作业任务：
220kV断路器本体三相不一致改造
计划工期 （天）
作业开始时间：
设备型号：
生产厂家：
平高东芝
工作负责人：
工作班成员：
作业前准备
图纸、资料：
断路器汇控箱配线图册（KK-7000132）、《云南电网2008年度反事故措施》
作情况。
1 中间继电器
2、时间继电器反措文件要求动作电压满足55%—70%Un，线路断路器整
2、检查中继电器线圈电阻。
校验
定时间为3.5秒，主变断路器整定时间为3.0秒。
3、按反措文件要求校验时间继电器
精度。
1 、 安 装 LP3 本 体 三 相 不 一 致 保 护 投
1、依据设备厂家提供的断路器汇控箱配线图（编号：KK-7000132-26、
各连接片功能完备，出口正确。
与保护装置
应控制回路1、控制回路2，并出口正确。
3、检查本体三相不一致保护与重合
动作配合正
4、本体三相不一致保护与重合闸同时投入，单相跳闸后，重合闸动作
110kV继电保护调试作业指导书
3 试验注意事项 ..............................................................................................4 4 保护校验总则 ..............................................................................................4 5 保护校验方法及安全措施 ..........................................................................6
2 试验准备工作
2.1 办理工作票
工作负责人应该根据工作的内容办理相关的工作票，工作票中填写的内容必 须与实际工作内容一一对应，工作票中的安全防护措施需要认真填写，必须根据 工作内容填写相应的安全措施，杜绝填写与实际工作内容无关的措施。
2.2 试验工器具、材料及图纸资料
2.2.1 仪器仪表及工具
2 试验准备工作 ..............................................................................................2 2.1 办理工作票........................................................................................2 2.2 试验工器具、材料及图纸资料........................................................2 2.2.1 仪器仪表及工具 .........................................................................2 2.2.2 材料 .............................................................................................3 2.2.3 图纸资料 .....................................................................................3 2.3 人员安排............................................................................................3 2.4 技术支持............................................................................................4
继电保护调试实习指导书
调试实习指导书目录一、实习目的和要求----------------------------------------------------------------------------1二、实习内容------------------------------------------------------------------------------------1三、实习步骤------------------------------------------------------------------------------------11、现场检验前的准备工作2、单个继电器的特性检验和定值调整3、设备配置及二次回路接线正确性变对4、绝缘检验5、整组试验四、整组试验项目-------------------------------------------------------------------------------3 （一）继电保护部分的整组试验1、两段式电流电压保护的整组试验（1）断路器跳合闸检验（2）保护回路的相互动作检验（3）作用于开关和信号装置的检验（4）加一次电流和工作电压的检验2、两段式方向电流电压保护的整组试验(1）功率继电器接线正确性检验（2）对加一次电流和工作电压的检验（二）自动重合闸部分的整组试验---------------------------------------------------------81、单侧电源自动重合闸的试验2、带无电压和同期检查自动重合闸的试验（三）双绕组变压器整组保护调试实习---------------------------------------------------10 五、附录-----------------------------------------------------------------------------------------16 附录一DTI型同步检查继电器电气特性试验------------------------------------------16 附录二DCH．1型重合间继电器电气特性试验---------------------------------------18 附录三本实习使用的主要设备和仪表清单---------------------------------------------22 六、附图附图一保护屏面板图附图二35千伏线路二次接线图附图三保护屏屏后接线图附图四试验台安装接线图一、实习目的和要求在学生已初步掌握单个继电器电气特性试验的基础上进一步学习对整套35千伏线路的继电保护及自动重合闸装置的检验以提高他们在继电保护和自动装置方面的动手操作能力。
配网工程(35kV及以下)：继电保护调试作业指导书
目录
1适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2编写依据 (1)
3作业流程图 (3)
4安全风险辨析与预控 (3)
5作业内容 (4)
5.1作业前施工条件 (4)
5.2施工准备 (5)
5.3主要作业内容 (7)
5.4质量检验 (19)
1适用范围
1.1电压等级
35kV及以下配网工程。
1.2电气类别
适用于10kV配网继电保护调试。
2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4安全风险辨析与预控
表4-1工作前安全风险辨析及预控措施表
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。
施工单位检查人：监理单位检查人：
日期：日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。
5作业内容
5.1作业前施工条件
表5-1作业前施工条件
5.2施工准备
表5-2施工准备
5.3主要作业内容
表5-3主要作业内容
表5-3（续）
表5-3（续）
表5-3（续）
表5-3（续）
5.4质量检验
表5-4质量检验。
继电保护装置调试作业指导书电气调试方案
继电保护装置调试作业指导书电气调试方案1 编制依据及引用标准:1.1《电气装置安装工程电气设备交接试验标准》（GB50150-2006）1.2《电业安全工作规程（发电厂和变电所电气部分）》1.3《继电保护及安全自动装置技术规程》1.4《电力建设施工及验收技术规范》1.5《火电工程调整试运质量检验及评定标准》1.6 设计院图纸及厂家技术资料1.7 作业指导书适用范围:本作业指导书适用于继电保护装置调试。
1.8 试验目的:1）检验保护装置动作的正确性和可靠性2）检验保护装置跳闸出口逻辑的正确性3）检验保护二次接线及跳闸回路的正确性2 工程概况与工程量2.1工程概况：XX集团XXXX电厂一期2×1000MW工程，#机组由XX省火电建设公司承建，本作业指导书涉及的施工范围为#机组附属的继电保护装置单体调试，含发变组保护装置、厂用快切装置、故障滤波装置装置、同期装置、综合保护装置等。
2.2 工程量工程量一览表3 施工作业人员配备与人员资格3.1参加作业人员配置：参加作业人员配置表3.2作业人员资质要求：3.2.1试验至少应有2人以上参加，一名调试负责人；3.2.2试验人员应熟悉相关仪器的使用，熟悉继电保护装置的基本原理及保护构成情况，具有相关的调试专业的理论知识，具备国家认可的资格证书；3.2.3试验人员应具备相关的实际工作经验和必要的安全知识。
4 施工所需试验设备及工器具量具、安全防护用品配备：4.1工机具配备表4.2安全防护用品配备4.2.1个人安全防护用品配备：安全帽、安全带等；4.2.2施工区域安全防护用品配备：安全网、安全围栏等。
5 施工条件及施工前准备工作5.1厂家资料、设计院图纸已到齐并已审核无误；5.2 继电保护装置已安装就位；5.3 继电保护装置经过安装人员清查完毕，并经验收合格；5.4 作业环境安全设施可靠、完善；5.5 试验电源应准备好，照明充足。
6 作业程序、方法及要求6.1作业程序流程图(略)6.2试验项目：6.2.1 保护装置绝缘检查6.2.2 保护装置通电检查6.2.3 保护装置逻辑功能试验6.2.4 保护开入开出量试验6.2.5 定值整定核对6.3 试验方法及要求:6.3.1 保护装置绝缘检查:1）摇测交流电流、电压回路对地的绝缘电阻；2）摇测直流回路对地的绝缘电阻；3）摇测交直流回路之间的绝缘电阻；4）摇测保护接点之间及对地的绝缘电阻；5）如果不带二次回路绝缘应大于10 MΩ，如果带二次回路应大于1 MΩ，耐压试验施加工频电压1000V，历时1分钟，可以用2500V摇表摇测一分钟代替。
继电保护调试作业指导书
继电保护装置调试方案一.编制目的为了保证保护装置在调试过程中的安全，更好的检验装置的各项性能，确保保护装置动作的正确性及可靠性选择性，达到我公司的质量目标，本发电厂按时达标投产。
特编制继电保护调试作业指导书。
二.编制依据a、《保护及安全自动装置技术规定》b、《电力系统继电保护规定汇编》c、《电力建设安全规定》d、设计院有关图纸三.保护装置简介PST649E数字式厂用变压器保护装置PSL649A数字式线路保护装置DGT801C数字式发电机变压器保护装置PSR659A数字式综合测控装置四.调试的基本条件4.1调试人员应了解被调试设备的产品说明书及其结构原理，了解一次回路布置，调试时做好记录，并应根据实际情况作出正确判断。
4.2调试人员应熟悉设备周围环境情况。
4.3工作现场应尽可能清洁，照明充足，有稳定试验电源。
4.4调试范围内的一切有关工作应已完工，设备一次试验已完成且合格。
4.5调试中必须有相应通讯设施。
4.6每组调试人员至少2人。
五.保护装置的校验5.1熟悉二次回路图纸在着手进行回路检查之前，调试人员必须认真查阅有关图纸，包括设计原理图、展开图和安装接线图，熟悉回路的结构特点和动作原理，回路内主要电气设备以及他们的性能，测量表计的种类、规格和接线方式，继电保护种类、形式、整定值和接线要求，互感器的变比、极性和次极绕组接线方式等。
5.2试验前检查装置背板接线图和端子排图正确；各印刷板上面的元件焊接牢靠，无漏焊和毛刺；各部件固定良好，无松动现象；开关和按钮操作灵活，通、断位置明确。
5.3装置通电，分别校对并记录CPU、MONI板的程序校验码及程序形成时间。
5.4检查硬件跳线连接正确。
5.5定值整定1）将额定电流整定为5A。
2）将定值修改允许开关值“修改”位，在菜单下进行整定，整定完成后恢复运行。
5.6装置交流回路及采样精度校验在保护端子上加入三相电流电压，观察显示值与实际值差别应产品技术条件。
依次分别校验CPU、MONI。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
35kV湾里变扩容改造工程继电保护调试作业指导书批准：审核：编写：桂林漓昇电力建设有限责任公司2009年08月22日一、工程概况1、本期工程新增8000KVA变压器1台及相应配套的35KV间隔1个；新增35KV电压互感器间隔1个；新增35KV站用变间隔1个；新增10KV高压室1座并将10KV配电装置改造为户内式布置方式。
一、执行技术标准继电保护调试必须参照以下技术标准执行：1、继电保护及电网安全自动装置运行管理检验条例2、继电保护有关文件及反事故技术措施二、施工准备1、施工机具及仪器准备（见表2.1）2、施工力量准备（见表2.2）（表2.1）（表2.2）三、安装过程记录控制安装过程中需做好以下记录：1、线路保护调试记录2、二次回路绝缘试验记录3、母线保护调试记录4、继电器调试记录5、断路器试验报告6、.电流互感器试验报告7、电压互感器试验报告8、高压设备耐压试验报告9、电力电缆试验报告四、继电保护调试分部工程说明4.1、安装程序（安装流程见下图4.1.1）安装流程图：图4.1.14.1.1、准备工作1、收集设计院继保二次原理图；2、收集厂家随设备的各种二次图纸、出厂调试记录、调试大纲；3、熟悉设计院设计图纸，了解设计意图，对整套保护有个整体理解；4、熟悉厂家资料，对设备功能、原理有所了解，熟悉调试大纲；5、寻找设计院设计图及厂家资料是否存在缺陷；6、根据设计图、厂家原理图熟悉保护设备各元件名称（空气开关、压板、继电器等）；7、根据设备各种元件的规格、大小尺寸打印好各种标签；8、在保护装置上做好标识。
4.1.2、装置及绝缘检查4.1.2.1、技术要点1、核对摇表的正确性；2、测量感性负载时，要按摇表的使用方法去执行；3、绝缘检查时，要做好误触电的措施，禁止测量绝缘回路上有其他人员工作；4、检查需测量绝缘回路是否带有电位，禁止带电位测回路绝缘。
4.1.2.2、装置检查1、检查各保护屏、控制屏、开关等设备是否齐备，外观有无损坏；2、检查设备内二次电缆安装是否规范，标号是否齐备，连接是否紧固；3、保护屏内插件拔出检查有无损坏，内部连线、元件是否连接牢固。
4.1.2.3、绝缘检查1、保护屏绝缘检查：解开外部连接电缆后，保护屏内的电流、电压、直流控制信号回路各回路对地以及各回路之间用1000V摇表测量绝缘电阻均应大于10MΩ；2、有关回路的绝缘检查：保护屏电流、电压及直流回路（保护、操作、信号）连接在一起，解开接地点用1000V摇表测量回路对地的绝缘电阻应大于1.0MΩ；3、交流耐压试验：对各回路用交流1000V进行一分钟耐压试验，若回路对地绝缘电阻大于10MΩ，可用2500V摇表测量绝缘电阻代替；4、注意保护屏在测量绝缘时要根据调试大纲把有关插件拔出，CPU插件要拔出。
4.1.3、直流电源送出4.1.3.1、技术要点1、防止直流接地；2、防止直流短路；3、核对回路是否存在寄生回路；4、检查上下级熔丝及快速开关之间配合的可靠性。
4.1.3.2、送直流前检查1、送直流电源，在投合每个空气开关之前，要检查下侧出线有否正、负短路或有否接地。
4.1.3.3、直流电源送出1、一套保护往往要的直流电源较多，例如主变保护有变高操作、变低操作、各套保护电源；2、送出直流电源的顺序一般是从上往下、从总到分支，先从直流屏送出，再往下送；3、每送出一个空气开关后，要注意有无异常、异响，有特殊情况马上拉开空气开关；4、送出直流后要检查各直流回路之间有无混电源，有无寄生回路。
尤其保护电源路数较多时要特别注意；5、发现有寄生回路要查明原因并处理;6、检查上下级熔丝及快速开关之间配合可靠性（K>2）;7、检查双重回路保护及不同电压等级保护、开关之间操作电源应相互独立。
4.1.4、开关操作回路检查4.1.4.1、技术要点1、开关操作回路的控制开关在无短路或接地的情况下方可投入；2、开关分合前要检查开关是否在运行位或检修位，方可进行开关分合。
4.1.4.2、机构储能回路检查1、各种开关机构基本分为液压机构和电机储能两种；2、送出电源检查储能回路是否正常，有无异常情况；3、发现问题立即断开电源进行检查处理。
4.1.4.3、操作回路检查1、开关分和合，检查开关是否正常；1.1 开关辅助接点是否正常；1.2 开关的跳、合闸线圈在额定80％电压下是否正确分合；1.3 防跳保护是否与开关的跳合线圈匹配；1.4 检查远方、就地切换开关、KK开关、开关分合用指示灯的正确性；1.5 检查电气五防的正确性。
2、发现问题检查回路是否有问题并处理。
4.1.5、保护装置调试4.1.5.1、技术要点1、本工序要具体参考装置调试大纲；2、精度检查如果保护牵涉到方向性时，要注意极性的检查；3、保护逻辑功能的检查要注意完整性，设计不用的功能也要进行抽查试验。
4.1.5.2、电源调试1、测量微机保护装置电源插件输出的弱电直流电源幅值，及对地电压对比调试大纲规定误差是否满足要求；2、改变外部输入电源幅值，缓慢上升、下降，观察电源插件工作是否正常；3、突然切断、合上外部输入电源，逆变电源和微机保护应能正常工作，不出现误动作。
4.1.5.3、零漂精度检查1、检查装置各交流量（电流、电压）的零漂值应满足大纲要求；2、外部加入交流电压（一般相电压50V）、电流（一般相电流5A），调整装置显示值，使其幅值误差满足要求，一般为±5% （通常做法是把电压端子并在一起加一个电压，电流端子串在一起加一个电流，看装置显示是否正确）；3、如果保护有方向性，在精度检查时也要检查极性问题。
4.1.5.3、开入开出检查1、装置开入量调试：根据保护屏二次原理图中的开入量在屏后相应端子短接，看装置显示是否正确。
注意部分开入量设计可能没用上，但调试装置时也要全部试验；2、装置开出量调试：根据保护屏二次原理图中的开出量，在保护装置界面调试开出量，在屏后相应横端子排位通断。
同样注意设计没用的开出量也要调试；3、测试装置开出量时要在竖端子排进行测试，测试时应注意万用表挡位正确。
4.1.5.4、装置保护调试1、220kV线路保护装置调试：1）离保护调试（相间距离和接地距离）；2）外加电流、电压分别在0.95Z动和1.05Z动检查定值准确性，注意方向性；3）零序保护调试；4）外加电流、电压分别在0.95I动和1.05I动检查定值准确性，注意方向性；5）自动重合闸调试；6）重合闸充放电条件的检查；7）设置不同的重合闸方式，模拟各种故障检查重合闸的正确性；8）综合重合闸方式：单相故障单跳单重、相间故障三跳三重；9）三相重合闸方式：单相故障和相间故障都三跳三重；10）单相重合闸方式：单相故障单跳单重、相间故障三跳不重合；11）停用方式：任何故障都不重合；12）重合闸后加速调试；13）模拟永久性故障检查装置加速功能。
2、母差保护装置调试到目前为止，我们还没有接触过或调试过微机型母差保护，基本上都是中阻抗型母差保护，装置的调试与微机保护有所区别：1）内继电器的调试（包括中间、负序、电压、电流、时间、差动、双位置等）；2）屏内各种回路的调试：（1）差动出口回路；（2）自保持及自复归回路；（3）CT断线回路及直流监视回路；（4）失灵回路；（5）电压闭锁回路；（6）信号回路；（7）辅助变流器回路；（8）切换及互联回炉；（9）充电回路。
3、中央系统调试传统型中信屏要进行继电器的调试。
电压回路调试：（1）模拟各段母线电压（包括星接组、开口三角组）检查电压是否正常；（2）检查电压相序是否正确；（3）调试电压并列回路是否正确。
信号回路调试：（1）音响回路调试（事故音响、预告音响）；（2）光字牌回路调试4、自投保护调试（1）充电条件判据试验；（2）放电判据试验；（3）有压判据试验；（4）无压判据试验；（5）自投逻辑回路试验；（6）无流闭锁判据试验。
5、馈线保护调试（1）速断保护调试；（2）过流保护调试；（3）零序保护调试；（4）重合闸保护调试；（5）后加速保护调试；（6）低周保护调试。
4.1.6、各种回路试验4.1.6.1、技术要点1、回路试验一定要注意回路的完整性，一定要到位，不能出现断口。
2、各种回路试验要参考设计院图纸，防止有些回路调试漏试。
4.1.6.2、开关传动回路试验1、保护带开关传动试验：保护带开关跳合闸校验保护跳合闸回路正确性；2、保护开出回路试验：保护动作时有很多接点开出作为联跳、闭锁、启动等作用，例如；主变保护有：联跳母联、启动风扇、闭锁自投、闭锁调压、开关辅助接点输出等；3、保护开入回路试验：一套保护装置有很多接点开入作为闭锁保护装置、某些信号的开入等，例如主变保护有自投开入调变低、开关机构信号接点的开入等回路。
4、回路调试要根据设计全面、到位。
4.1.6.3、信号回路试验1、光字牌回路试验；保护动作时相对应有很多光字牌要发信，调试时要对设计要求的各种信号回路进行试验；2、音响回路试验：包括预告音响和事故音响。
4.1.6.4、三遥回路试验1、遥控回路试验：配合三遥试验开关遥控，注意应启动、复归合后继电器；2、遥信回路试验：各种保护动作量、开关信号量、装置信号量等回路试验；3、遥测回路试验详见电压电流回路试验工序。
4.1.7、电压电流回路试验4.1.7.1、技术要点1、电压回路试验要做到电压到位、相序、组别正确，保证不短路；2、电流回路试验要做到CT组别、变比、极性正确，保证不开路。
4.1.7.2、电压回路试验加二次模拟电压工作可以与调试中央信号装置的人员相互配合，当其加模拟电压时：1、一起校验电压是否到保护屏的位置、相序是否正确；2、表计电压是否正常；3、遥测反映是否正确；4、注意PT二次在控制室一点接地；5、PT二次保护组电压N与开口角N要分别从就地引至控制室。
4.1.7.2、电流回路试验1、校验和检查1）校验CT极性是否正确；2）检查各组CT接地是否符合要求（一般常规差动保护在保护屏一点接地，微机差动保护接地在就地接地，控制室其它组别在开关场就地接地）；2、模拟加一次电流校验：1）验保护、计量、三遥反映是否正确，并判断变比是否正确；2）短接组别，判断各保护、计量组别使用是否正确。
4.1.8、带负荷测试4.1.8.1、技术要点1、注意正确使用相位表和正确进行分析。
4.1.8.2、相位图测量1、测量电压幅值（包括开口三角组）、相序；2、测量电流幅值（包括N线）、相序；3、以电压为基值（一般以Uan）测量电流与电压的相角；4、记录有功、无功表和电流表的数值。
4.1.8.3、差流测量1、测量各相的差流、差压值；2、有些保护装置可以在装置显示差流、差压值，记录其数值。
4.1.8.4、相位图分析1、根据测量的数值画出电流、电压的相位图；2、根据系统当前潮流走向，对相位图进行分析，判断PT、CT极性是否正确；3、根据测量出的差流差压判断是否满足保护装置的要求。
