断路器的技术参数
断路器的技术参数-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
Icu:额定极限短路分断能力，指按试验程序O-t-CO所规定的条件，断路器不能继续承载其额定电流能力的分断能力。
即断路器能够可靠分断的短路电流。
只在一定约束条件下，断路器可继续使用。
Ics:额定运行短路分断能力，指按试验程序O-t-CO-t-CO所规定的条件，断路器能继续承载其额定电流能力的分断能力。
即断路器仍能够可靠分断的最大短路电流。
在切断该短路电流后，断路器仍可以使用。
Icm:额定短路接通能力指按试验程序O-t-CO-t-CO所规定的条件，断路器设备在额定工作电压-10%、额定频率和规定的功率因数时能接通的短路电流。
一般情况下，Icu ≥ Ics，Icm ＝ n x Ics；施耐德和ABB的塑壳断路器的Icu一般为15、25、36…KA
注：O-分断；t-间歇时间；CO-接通和分断。
In =160 A
Io=In x .9=144A
Ir=Io x .95=136.8A
Im=Ir x 6=820.8A
Isd=Irx2=273.6A
其中In是脱扣器的额定电流，如果不设置整定值，通过断路器的电流达到160A就跳闸；Io是脱扣器的整定电流，如果你想让断路器在
小于160A时就跳闸，如144A（0.9的系数）时跳闸，一旦通过断路器的电流达到144A，脱扣器脱扣，断路器跳闸；或者你觉得这样还不够安全，因为144A已经是你的底线了，你想在电流差不多达到144A时就要切断电源，这个时候你就可以通过设置脱扣器的过载长延时整定电流，即Ir，可以设置Ir=0.95*144=136.8A； Im是脱扣器的短路整定电流，一般为过载长延时整定电流Ir的倍数，如6倍
Ir*6=820.8A,也称短路瞬时，脱扣机构的动作时间一般为ms级；Isd 短路短延时，其整定值也是可以根据实际来设定，但是脱扣机构的动作时间一般为0.1S~1S，比上级断路器的动作时间要快。

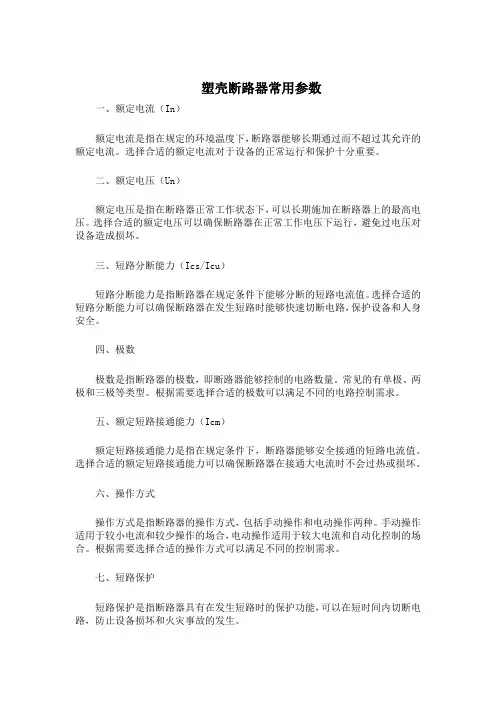

塑壳断路器常用参数
塑壳断路器常用参数一、额定电流（In）额定电流是指在规定的环境温度下，断路器能够长期通过而不超过其允许的额定电流。
选择合适的额定电流对于设备的正常运行和保护十分重要。
二、额定电压（Un）额定电压是指在断路器正常工作状态下，可以长期施加在断路器上的最高电压。
选择合适的额定电压可以确保断路器在正常工作电压下运行，避免过电压对设备造成损坏。
三、短路分断能力（Ics/Icu）短路分断能力是指断路器在规定条件下能够分断的短路电流值。
选择合适的短路分断能力可以确保断路器在发生短路时能够快速切断电路，保护设备和人身安全。
四、极数极数是指断路器的极数，即断路器能够控制的电路数量。
常见的有单极、两极和三极等类型。
根据需要选择合适的极数可以满足不同的电路控制需求。
五、额定短路接通能力（Icm）额定短路接通能力是指在规定条件下，断路器能够安全接通的短路电流值。
选择合适的额定短路接通能力可以确保断路器在接通大电流时不会过热或损坏。
六、操作方式操作方式是指断路器的操作方式，包括手动操作和电动操作两种。
手动操作适用于较小电流和较少操作的场合，电动操作适用于较大电流和自动化控制的场合。
根据需要选择合适的操作方式可以满足不同的控制需求。
七、短路保护短路保护是指断路器具有在发生短路时的保护功能，可以在短时间内切断电路，防止设备损坏和火灾事故的发生。
八、过载保护过载保护是指当电路中的电流超过设备的额定值时，断路器能够自动切断电路，以保护设备不受过载电流的损害。
这种保护功能可以延长设备的使用寿命，避免因过载而引起的设备故障和火灾事故。
九、隔离功能隔离功能是指断路器在断开状态下能够完全隔离开电源和负载，确保维修和检查时的安全。
同时，在断路器发生故障时，隔离功能也可以防止故障扩大，保护其他设备和电路的安全。
以上是塑壳断路器的常用参数，根据实际需求选择合适的参数可以确保设备的正常运行和安全使用。
同时，也需要注意断路器的使用环境和条件，避免因不适当的使用条件而影响断路器的性能和寿命。

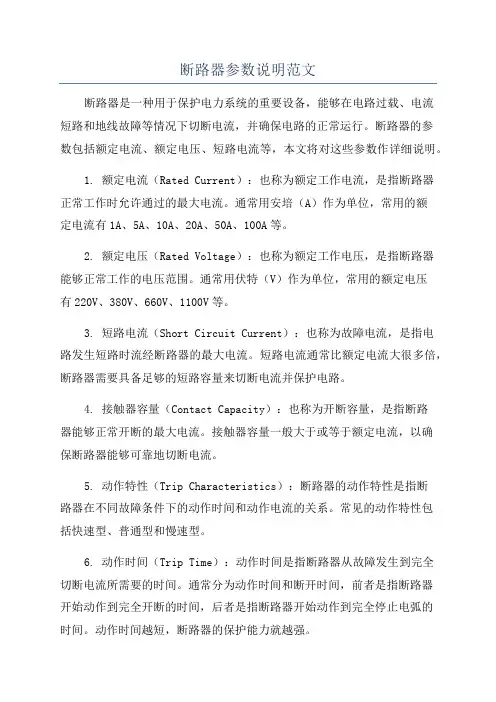

断路器参数说明范文
断路器参数说明范文断路器是一种用于保护电力系统的重要设备，能够在电路过载、电流短路和地线故障等情况下切断电流，并确保电路的正常运行。
断路器的参数包括额定电流、额定电压、短路电流等，本文将对这些参数作详细说明。
1. 额定电流（Rated Current）：也称为额定工作电流，是指断路器正常工作时允许通过的最大电流。
通常用安培（A）作为单位，常用的额定电流有1A、5A、10A、20A、50A、100A等。
2. 额定电压（Rated Voltage）：也称为额定工作电压，是指断路器能够正常工作的电压范围。
通常用伏特（V）作为单位，常用的额定电压有220V、380V、660V、1100V等。
3. 短路电流（Short Circuit Current）：也称为故障电流，是指电路发生短路时流经断路器的最大电流。
短路电流通常比额定电流大很多倍，断路器需要具备足够的短路容量来切断电流并保护电路。
4. 接触器容量（Contact Capacity）：也称为开断容量，是指断路器能够正常开断的最大电流。
接触器容量一般大于或等于额定电流，以确保断路器能够可靠地切断电流。
5. 动作特性（Trip Characteristics）：断路器的动作特性是指断路器在不同故障条件下的动作时间和动作电流的关系。
常见的动作特性包括快速型、普通型和慢速型。
6. 动作时间（Trip Time）：动作时间是指断路器从故障发生到完全切断电流所需要的时间。
通常分为动作时间和断开时间，前者是指断路器开始动作到完全开断的时间，后者是指断路器开始动作到完全停止电弧的时间。
动作时间越短，断路器的保护能力就越强。
7. 操作方式（Operation Mode）：操作方式是指断路器的操作方式，常见的操作方式有手动和自动两种。
手动操作需要人工进行，而自动操作可以通过其他设备或电气信号进行控制。
8. 隔离开关（Isolating Switch）：隔离开关是断路器上的一个部件，用于切断或连接电路，起到隔离断路器和其他设备的作用。

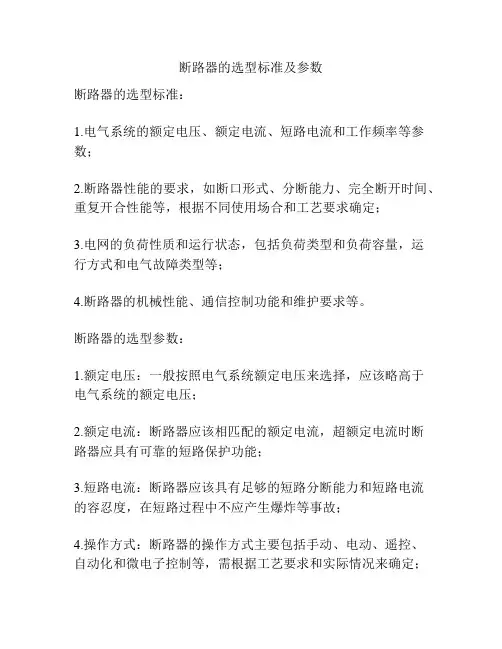

断路器的选型标准及参数
断路器的选型标准及参数
断路器的选型标准：
1.电气系统的额定电压、额定电流、短路电流和工作频率等参数；
2.断路器性能的要求，如断口形式、分断能力、完全断开时间、重复开合性能等，根据不同使用场合和工艺要求确定；
3.电网的负荷性质和运行状态，包括负荷类型和负荷容量，运
行方式和电气故障类型等；
4.断路器的机械性能、通信控制功能和维护要求等。
断路器的选型参数：
1.额定电压：一般按照电气系统额定电压来选择，应该略高于
电气系统的额定电压；
2.额定电流：断路器应该相匹配的额定电流，超额定电流时断
路器应具有可靠的短路保护功能；
3.短路电流：断路器应该具有足够的短路分断能力和短路电流
的容忍度，在短路过程中不应产生爆炸等事故；
4.操作方式：断路器的操作方式主要包括手动、电动、遥控、
自动化和微电子控制等，需根据工艺要求和实际情况来确定；
5.机械性能：断路器应该具有足够的机械强度和操作可靠性，
尤其防护等级应符合使用环境的要求；
6.完全断开时间：断路器的完全断开时间应该越短越好，在高
压交流断路器中有着特别重要的作用；
7.负荷开关能力：断路器在负载开关性能上也有着很高的要求，应该按照不同的负荷特性来选择相匹配的断路器；
8.工作环境：断路器应该根据不同的使用环境来选择，比如防水、防尘、抗震等环境条件的要求。

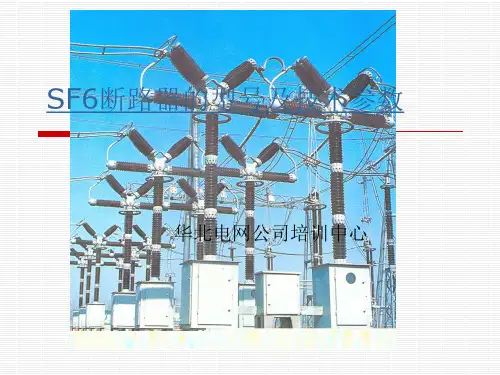

SF6断路器的型号及技术参数
华北电网公司培训中心
SF6断路器的型号及技术参数
一、高压断路器的型号 二、 SF6高压断路器的技术参数
一、高压断路器的型号
目前我国高压断路器型号的命名是由字母和 数字两部分组成的，其型号含义表示如下：
二、 SF6高压断路器的技术参数
SF6高压断路器的特性和工作性能可用它们 的基本技术参数来表征。额定值一般是由制 造厂对元件、装置或设备在规定工作条件下 所指定的量值。
额定压力是指在规定的大气条件下，断路器 投人运行前或补气时按要求充入气体（折算 到 20 ℃ 时）的压力。
（ 18 ）报警压力
报警压力是指提醒人们因漏气致使气体压力 降低需要补气而发出报警信号时的压力。
（ 19 ）闭锁压力
闭锁压力是指因漏气致使气体压力降低必须 立即补气或处理的压力。断路器在此压力下 应能按其额定值使用，应能保证满意地进行 各种恰当地操路器在重合闸操作中，从动、 静触头刚接触到刚分离的一段时间。 这个时间不能太长，因为重合闸操作是在线路可能 仍处于永久性故障情况下合闸，所以，从提高系统 稳定性的观点来看，就要求有较高的动作速度。但 是，这个时间如果太短，会影响断路器灭弧室断口 间的介质强度恢复，而导致不能可靠地开断短路电 流。我国生产的少油断路器一般为 l00ms 左右， SF6 断路器一般为 60ms 左右。
（ 7 ）额定短路关合电流（峰值）
额定短路关合电流是指在规定的条件下断路 器保证正常关合的最大预期电流（峰值）。 它反映断路器承受短路电流引起的电动力的 能力，它决定于导体部分和支撑绝缘部分的 机械强度，并决定于触头的结构形式。
（ 8 ）额定短路持续时间
额定短路持续时间是指断路器在合闸位置能 够承载额定短时耐受电流的时间间隔。国家 标准规定，额定短路持续时间的标准值为 2s 。

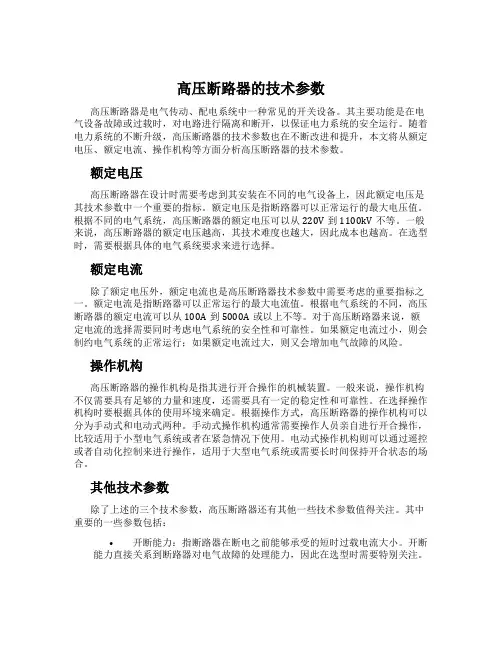

高压断路器的技术参数
高压断路器的技术参数高压断路器是电气传动、配电系统中一种常见的开关设备。
其主要功能是在电气设备故障或过载时，对电路进行隔离和断开，以保证电力系统的安全运行。
随着电力系统的不断升级，高压断路器的技术参数也在不断改进和提升，本文将从额定电压、额定电流、操作机构等方面分析高压断路器的技术参数。
额定电压高压断路器在设计时需要考虑到其安装在不同的电气设备上，因此额定电压是其技术参数中一个重要的指标。
额定电压是指断路器可以正常运行的最大电压值。
根据不同的电气系统，高压断路器的额定电压可以从220V到1100kV不等。
一般来说，高压断路器的额定电压越高，其技术难度也越大，因此成本也越高。
在选型时，需要根据具体的电气系统要求来进行选择。
额定电流除了额定电压外，额定电流也是高压断路器技术参数中需要考虑的重要指标之一。
额定电流是指断路器可以正常运行的最大电流值。
根据电气系统的不同，高压断路器的额定电流可以从100A到5000A或以上不等。
对于高压断路器来说，额定电流的选择需要同时考虑电气系统的安全性和可靠性。
如果额定电流过小，则会制约电气系统的正常运行；如果额定电流过大，则又会增加电气故障的风险。
操作机构高压断路器的操作机构是指其进行开合操作的机械装置。
一般来说，操作机构不仅需要具有足够的力量和速度，还需要具有一定的稳定性和可靠性。
在选择操作机构时要根据具体的使用环境来确定。
根据操作方式，高压断路器的操作机构可以分为手动式和电动式两种。
手动式操作机构通常需要操作人员亲自进行开合操作，比较适用于小型电气系统或者在紧急情况下使用。
电动式操作机构则可以通过遥控或者自动化控制来进行操作，适用于大型电气系统或需要长时间保持开合状态的场合。
其他技术参数除了上述的三个技术参数，高压断路器还有其他一些技术参数值得关注。
其中重要的一些参数包括：•开断能力：指断路器在断电之前能够承受的短时过载电流大小。
开断能力直接关系到断路器对电气故障的处理能力，因此在选型时需要特别关注。

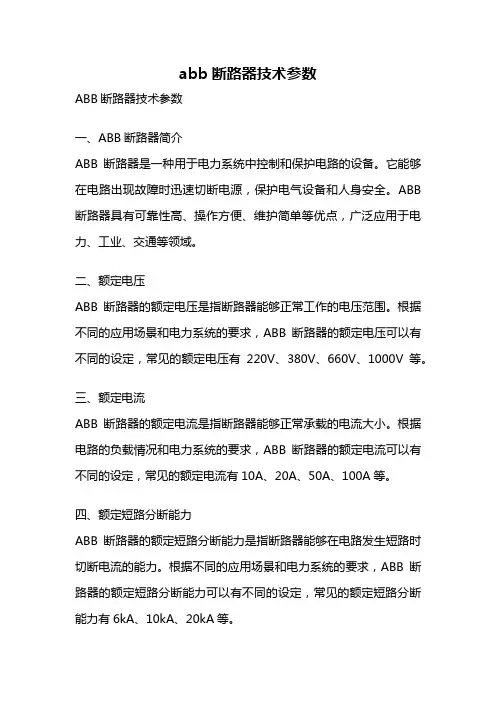

abb断路器技术参数
abb断路器技术参数ABB断路器技术参数一、ABB断路器简介ABB断路器是一种用于电力系统中控制和保护电路的设备。
它能够在电路出现故障时迅速切断电源，保护电气设备和人身安全。
ABB 断路器具有可靠性高、操作方便、维护简单等优点，广泛应用于电力、工业、交通等领域。
二、额定电压ABB断路器的额定电压是指断路器能够正常工作的电压范围。
根据不同的应用场景和电力系统的要求，ABB断路器的额定电压可以有不同的设定，常见的额定电压有220V、380V、660V、1000V等。
三、额定电流ABB断路器的额定电流是指断路器能够正常承载的电流大小。
根据电路的负载情况和电力系统的要求，ABB断路器的额定电流可以有不同的设定，常见的额定电流有10A、20A、50A、100A等。
四、额定短路分断能力ABB断路器的额定短路分断能力是指断路器能够在电路发生短路时切断电流的能力。
根据不同的应用场景和电力系统的要求，ABB断路器的额定短路分断能力可以有不同的设定，常见的额定短路分断能力有6kA、10kA、20kA等。
五、额定操作频次ABB断路器的额定操作频次是指断路器能够承受的操作次数。
根据电力系统的要求和工作环境的特殊性，ABB断路器的额定操作频次可以有不同的设定，常见的额定操作频次有10000次、20000次、50000次等。
六、额定绝缘水平ABB断路器的额定绝缘水平是指断路器能够承受的绝缘电压。
根据电力系统的要求和工作环境的特殊性，ABB断路器的额定绝缘水平可以有不同的设定，常见的额定绝缘水平有500V、1000V、2000V等。
七、额定工作环境温度ABB断路器的额定工作环境温度是指断路器能够正常工作的环境温度范围。
根据不同的应用场景和工作环境的特点，ABB断路器的额定工作环境温度可以有不同的设定，常见的额定工作环境温度有-40°C~+70°C、-20°C~+60°C等。
八、保护等级ABB断路器的保护等级是指断路器对外部固体物体和液体的防护能力。
abb断路器参数
abb断路器参数摘要：1.ABB 断路器的概述2.ABB 断路器的参数分类3.ABB 断路器的主要参数及其含义4.ABB 断路器参数的选择与应用5.结束语正文：一、ABB 断路器的概述ABB 是一家全球领先的电力和自动化技术公司，总部位于瑞士。
ABB 断路器作为其旗下一款重要的产品，广泛应用于电力系统、工业自动化、交通运输等领域，以保护和控制电气设备。
二、ABB 断路器的参数分类ABB 断路器的参数主要分为以下几类：1.断路器类型：根据使用场合和功能分为高压断路器、低压断路器、塑壳断路器等。
2.额定电压：表示断路器可以承受的最高电压值。
3.额定电流：表示断路器在正常工作条件下允许通过的最大电流值。
4.短时耐受电流：表示断路器在短时间内可以承受的最大电流值。
5.极限短路分断能力：表示断路器在极限短路条件下可以分断的最大电流值。
6.断路能力：表示断路器在分断故障电流时的性能指标。
三、ABB 断路器的主要参数及其含义1.断路器类型：根据使用场合和功能选择合适的断路器类型。
2.额定电压和电流：选择与电气设备相匹配的额定电压和电流参数。
3.短时耐受电流：根据电气设备的短时过载能力选择合适的短时耐受电流参数。
4.极限短路分断能力：根据电网的短路容量选择合适的极限短路分断能力参数。
5.断路能力：根据电气设备的故障电流选择合适的断路能力参数。
四、ABB 断路器参数的选择与应用在选择ABB 断路器参数时，需要综合考虑电气设备的特性、电网状况和使用环境等因素，以确保断路器能够满足保护和控制电气设备的要求。
在实际应用中，要根据电气设备的具体参数和故障特点选择合适的ABB 断路器参数，以实现安全、可靠、高效的电气设备保护和控制。
五、结束语了解ABB 断路器的参数对于选择和使用断路器具有重要意义。
在选择ABB 断路器参数时，要充分考虑电气设备的特性、电网状况和使用环境等因素，以确保断路器能够满足保护和控制电气设备的要求。
高压断路器技术参数
高压断路器的主要技术参数通常用下列参数表征高压断路器的基本工作性能：(1)额定电压(标称电压)：指断路器工作的某一级系统的额定电压，在三相系统中指的是线间电压，在单相系统中则为相电压。
它表明断路器所具有的绝缘水平及它的灭弧能力。
它是表征断路器绝缘强度的参数，它是断路器长期工作的标准电压。
为了适应电力系统工作的要求，断路器又规定了与各级额定电压相应的最高工作电压。
对3—220KV各级，其最高工作电压较额定电压约高15%左右；对330KV及以上，最高工作电压较额定电压约高10%。
断路器在最高工作电压下，应能长期可靠的工作。
（2）额定电流：指断路器在额的电压下可以长时期通过的最大工作电流，此时导体部分的温升不能超过规定的允许值。
它是表征断路器通过长期电流能力的参数，即断路器允许连续长期通过的最大电流。
（3）额定开断电流：它是表征断路器开断能力的参数。
在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。
当断路器在低于其额定电压的电网中工作时，其开断电流可以增大。
但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。
（4）动稳定电流：它是表征断路器通过短时电流能力的参数，反映断路器承受短路电流电动力效应的能力。
断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值，称为电动稳定电流，又称为极限通过电流。
断路器通过动稳定电流时，不能因电动力作用而损坏。
（5）关合电流：因为断路器在接通电路时，电路中可能预伏有短路故障，此时断路器将关合很大的短路电流。
这样，一方面由于短路电流的电动力减弱了合闸的操作力，另一方面由于触头尚未接触前发生击穿而产生电弧，可能使触头熔焊，从而使断路器造成损伤。
断路器能够可靠关合的电流最大峰值，称为额定关合电流。
额定关合电流和动稳定电流在数值上是相等的，两者都等于额定开断电流的2.55倍。
（6）热稳定电流和热稳定电流的持续时间：执稳定电流也是表征断路器通过短时电流能力的参数，但它反映断路器承受短路电流热效应的能力。
断路器参数说明范文
断路器参数说明范文断路器是一种用于保护电气设备不受过载、短路和地故障等电气故障的电器。
它能够自动切断电路，以防止电气设备因电流过大而损坏。
断路器的参数说明了它的性能和使用要求，下面将详细介绍几个重要的断路器参数。
1. 额定电流（Rated current）：断路器所能承受的最大电流值。
在电路负载正常工作时，电流应小于或等于额定电流，一旦电流超过额定值，断路器会自动断开电路，起到了保护作用。
2. 短路分断能力（Short-circuit breaking capacity）：断路器能够在限定时间内切断由短路引起的电流。
短路通常会导致电流急剧增大，如果断路器无法及时切断电流，就会导致电气设备受损，甚至引发火灾。
短路分断能力是断路器的重要参数之一，通常以额定电流和短路电流之比来表示。
3. 故障分断能力（Fault breaking capacity）：断路器能够在限定时间内切断由地故障引起的电流。
地故障是电路中发生的一种故障，通常会导致电流急剧增大，类似于短路。
故障分断能力是断路器的重要参数之一，通常以额定电流和故障电流之比来表示。
4. 过载保护特性（Overload protection characteristic）：当电路负载超过额定电流的一定百分比时，过载保护功能会起作用。
过载保护特性通过断路器内部的热继电器或电子元件来实现，可以实时检测电流大小并进行保护。
不同的断路器具有不同的过载保护特性，可以根据负载工作条件选择合适的断路器。
5. 动作特性（Tripping characteristic）：断路器的动作特性会影响其对电流异常情况的反应速度。
常见的动作特性有熔断型（fused type）、热继电器型（thermal/magnetic type）和电子型（electronic type）等。
熔断型断路器通过熔断丝来实现过载和短路保护，热继电器型断路器通过热继电器和电磁铁组合实现保护，电子型断路器则通过电子元件来实现保护。
630a断路器说明书
630a断路器说明书一、产品简介630A断路器是一款专为现代电力系统设计的先进设备，具有出色的性能特点和应用领域。
它适用于各种规模的配电系统和动力照明系统，能够有效地保护线路和设备免受电流异常的影响。
该断路器采用先进的灭弧技术和操作机构，确保在正常工作条件下稳定运行，同时在故障情况下迅速切断电流。
二、技术参数与性能指标1. 额定工作电压：交流690V2. 额定工作电流：630A3. 额定短路电流：12kA4. 分断能力：40kA5. 绝缘电阻：>20MΩ6. 机械寿命：>5000次7. 电寿命：>1000次8. 热稳定性：符合IEC 60947-2标准9. 电气间隙和爬电距离：符合IEC 60947-2标准10. 防护等级：IP2X三、结构与组成630A断路器主要由触点、灭弧室、操作机构等部分组成。
触点采用高品质的银合金材料，具有高导电性和耐磨损性；灭弧室采用真空或六氟化硫气体介质，能够迅速切断电流并防止电弧重燃；操作机构采用弹簧储能式结构，通过机械或电动方式进行分合闸操作。
四、安装与接线要求1. 断路器应安装在干燥、通风良好、无腐蚀性气体的室内或室外场所。
2. 断路器的接线端子应按照接线图正确连接，确保接线牢固可靠。
3. 在安装过程中，应确保断路器的操作机构处于正确位置，并按照厂家提供的说明进行安装和调整。
4. 断路器的安装位置应便于维护和操作，同时考虑到安全因素。
5. 在使用过程中，应定期检查断路器的接线端子是否松动或损坏，并及时进行紧固或更换。
6. 在进行维修和保养时，应先断开电源并采取安全措施，以确保工作人员的安全。
7. 断路器在运输和保管过程中应避免受到冲击和振动。
8. 断路器应存放在干燥、通风良好的地方，并避免与腐蚀性气体接触。
9. 在使用过程中，应按照厂家提供的说明进行操作和维护。
10. 在进行维修和保养时，应使用符合要求的工具和材料，并按照厂家提供的说明进行操作。
