电路的基础知识

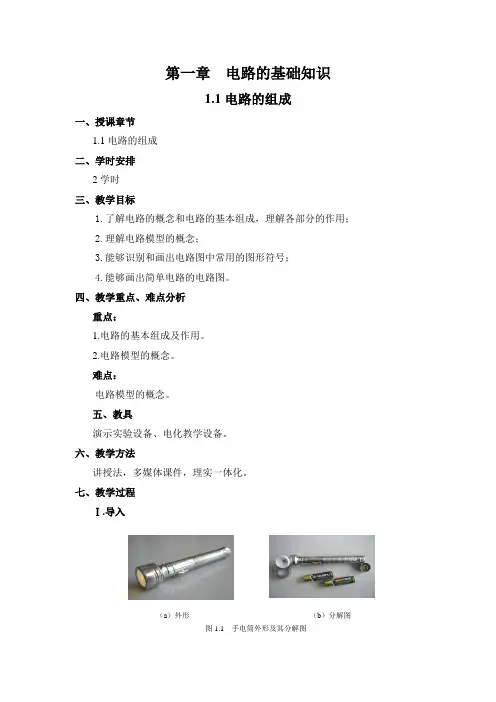

第一章电路的基础知识1.1电路的组成一、授课章节1.1电路的组成二、学时安排2学时三、教学目标1.了解电路的概念和电路的基本组成，理解各部分的作用；2.理解电路模型的概念；3.能够识别和画出电路图中常用的图形符号；4.能够画出简单电路的电路图。
四、教学重点、难点分析重点：1.电路的基本组成及作用。
2.电路模型的概念。
难点：电路模型的概念。
五、教具演示实验设备、电化教学设备。
六、教学方法讲授法，多媒体课件，理实一体化。
七、教学过程Ⅰ.导入（a）外形（b）分解图图1.1 手电筒外形及其分解图手电筒是人们常用的一种照明工具，手电筒的外形及其分解图如图1.1所示。
1.观察现象，提出问题试用导线将小灯泡、干电池及开关连接起来。
闭合开关，小灯泡就持续发光，如图1.2（a ）所示；断开开关，小灯泡就熄灭了，如图1.2（b ）所示，这是为什么呢？2.分析解决问题小灯泡持续发光，表示有持续电流通过小灯泡的灯丝，这个持续电流是由干电池提供的，像干电池这样能提供持续电流的装置，称为电源。
电源有两个极，一个正极，一个负极。
电源的作用是在电源内部不断地使正极聚集正电荷，负极聚集负电荷，对外持续供电。
从能量转化的角度来看，电源是把其他形式的能量转化为电能的装置。
提问：常见的电源有哪些？归纳总结：干电池、蓄电池→→将化学能转化为电能 发电机→→将机械能转化为电能 Ⅱ.新课 一、电路的组成通过上述观察分析可知：要使小灯泡持续发光，灯丝中就必须有持续电流通过。
因此所谓电路就是电流流通的闭合路径。
提问：通过手电筒电路的实例分析，电路应该由哪几部分组成呢？归纳总结：电路由电源、负载、连接导线、控制和保护装置四部分组成。
（1）电源——向电路提供能量的设备。
它能把其它形式的能转换成电能。
常见的电源有干电池、蓄电池、发电机等。
（a ）开关闭合 （b ）开关断开图1.2 观察手电筒电路的工作状态（2）负载——即用电器，它是各种用电设备的总称。
电工基础知识
2、电位
• 电位的定义：在电路中任选一点为参考点，则某点到参考 点的电压就叫做这一点（相对与参考点）的电位。
• 电位的表示：参考点在电路Байду номын сангаас中用符号“┷”表示。 （在工程技术中则选择大地、机壳等作为参考点） • 电位与电压的关系
两点间的电压就是该两点电位之差，电压的实际方向是
由高电位点指向低电位点，有时也将电压称为电压降。
《电工基础知识》 课件
第一章 电路的基本概念和基本定律
第一节 电路和电路模型 第二节 电路的基本物理量
第一节 电路和电路模型
一、电路
1.定义 电流流过的途径 2.组成 电路由三部分组成：
（1）电源：能将其它形式的能量转换成电能的设备
（2）负载：所有电器 （3）中间部分：控制及连接部分（如导线，开关等） 3. 基本作用： （1）实现电能的传输与转换 （2）传递和处理信号
3、电动势
（1）电动势的定义: 一个电源能够使电流持续不断沿电路流动,就是因为它能使
电路两端维持一定的电位差.这种电路两端产生和维持电位 差的能力就叫电源电动势. （2）电动势的单位是 “伏”,用字母 “E”表示.计算公式为 E=A/ Q (该公式表明电源将其它形式的能转化成电能的能力)其中A 为外力所作的功,Q为电荷量,E为电动势. (3)电源内电动势的方向: 由低电位移向高电位
2.部分电路欧姆定律: 电路中通过电阻的电流，与电 阻两端所加的电压成正比,与电阻成反比,称为部分 欧姆定律.计算公式为 : U = IR
3.全电路欧姆定律: 在闭合电路中(包括电源),电路中 的电流与电源的电动势成正比,与电路中负载电阻 及电源内阻之和成反比,称全电路欧姆定律.计算公 式为 其中R为外电阻,r0为内电阻,E为电动势
第一章-电路及基本元器件PPT课件
图1-7
.
电工电子技术基础 3、二极管的伏安特性曲线（硅管）
.
电工电子技术基础
五、半导体三极管
1、三极管的结构
图1-8
.
电工电子技术基础 2、三极管的电流放大作用 三极管工作在放大状态的条件是：发射结正偏，集电 结反偏。
.
电工电子技术基础
(1)电流分配关系：发射极电流等于基极电流和集电极电
流之和，即：
图1-9
.
电工电子技术基础
(1)输入特性 死区电压：硅管约为0.5V，锗管约为0.2V； 导通电压(发射结)：硅管约为0.7V，锗管约为0.3V。 (2)输出特性
截止区： UBE小于死区电压，IC≈ 0，UCE ≈UCC，。
饱和区：集电结正向偏置 ，UCE＜UBE， IC≈ UCC/RC 。
放大区：发射结正偏，集电结反偏 , IC≈βIB。
图1-2
.
图1-3
电工电子技术基础
三、电功率和电能
1、电功率
电流通过电路时传输或转换电能的速率称为电功率，
简称为功率，用符号p表示。
当电压与电流为关联参考方向时，功率的计算公
式为：
p dW ui dt
当电压与电流为非关联参考方向时，功率的计算
公式为：
pui
.
电工电子技术基础 2、电能 电路在一段时间内吸收的能量称为电能。在国际单 位制（SI）中，电能的单位是焦耳（J）。1J等于1W的用 电设备在1s内消耗的电能。电力工程中，电能常用“度” 作单位，它是千瓦小时（kWh）的简称，1度等于功率为 1kW的用电设备在1小时内消耗的电能。
图1-23
.
电工电子技术基础 在电子电路中，电源的一端通常是接地的，为了作
.
电工电子技术基础 3、二极管的伏安特性曲线（硅管）
.
电工电子技术基础
五、半导体三极管
1、三极管的结构
图1-8
.
电工电子技术基础 2、三极管的电流放大作用 三极管工作在放大状态的条件是：发射结正偏，集电 结反偏。
.
电工电子技术基础
(1)电流分配关系：发射极电流等于基极电流和集电极电
流之和，即：
图1-9
.
电工电子技术基础
(1)输入特性 死区电压：硅管约为0.5V，锗管约为0.2V； 导通电压(发射结)：硅管约为0.7V，锗管约为0.3V。 (2)输出特性
截止区： UBE小于死区电压，IC≈ 0，UCE ≈UCC，。
饱和区：集电结正向偏置 ，UCE＜UBE， IC≈ UCC/RC 。
放大区：发射结正偏，集电结反偏 , IC≈βIB。
图1-2
.
图1-3
电工电子技术基础
三、电功率和电能
1、电功率
电流通过电路时传输或转换电能的速率称为电功率，
简称为功率，用符号p表示。
当电压与电流为关联参考方向时，功率的计算公
式为：
p dW ui dt
当电压与电流为非关联参考方向时，功率的计算
公式为：
pui
.
电工电子技术基础 2、电能 电路在一段时间内吸收的能量称为电能。在国际单 位制（SI）中，电能的单位是焦耳（J）。1J等于1W的用 电设备在1s内消耗的电能。电力工程中，电能常用“度” 作单位，它是千瓦小时（kWh）的简称，1度等于功率为 1kW的用电设备在1小时内消耗的电能。
图1-23
.
电工电子技术基础 在电子电路中，电源的一端通常是接地的，为了作
第一章 数字逻辑电路基础知识
=(11.625)D
(DFC.8)H =13×162+15×161+12×20+8×16-1 =(3580 .5)D
二. 二进制数←→十六进制数
因为24=16，所以四位二进制数正好能表示一位十六进制数的16个数码。反过
来一位十六进制数能表示四位二进制数。
例如：
(3AF.2)H 1111.0010=(001110101111.0010)B 2
第一章 数字逻辑电路基础知识
1.1 数字电路的特点 1.2 数制 1.3 数制之间的转换 1.4 二进制代码 1.5 基本逻辑运算
数字电路处理的信号是数字 信号，而数字信号的时间变 量是离散的，这种信号也常 称为离散时间信号。
1.1 数字电路的特点
（1）数字信号常用二进制数来表示。每位数有二个数码，即0和1。将实际中彼此 联系又相互对立的两种状态抽象出来用0和1来表示，称为逻辑0和逻辑1。而且在 电路上，可用电子器件的开关特性来实现，由此形成数字信号，所以数字电路又 可称为数字逻辑电路。
例如： （1995）D=（7CB）H =（11111001011）B
或 1995D =7CBH=11111001011B 对于十进制数可以不写下标或尾符。
1.3 不同进制数之间的转换
一.任意进制数→十进制数： 各位系数乘权值之和(展开式之值)＝十进制数。 例如： (1011.1010)B=1×23+1×21+1×20+1×2-1+1×2-3
逻辑运算可以用文字描述，亦可用逻辑表达式描述，还可 以用表格（这种表格称为真值表）和图形（ 卡诺图、波形 图）描述。
在逻辑代数中有三个基本逻辑运算，即与、或、非逻辑运 算。
一. 与逻辑运算
(DFC.8)H =13×162+15×161+12×20+8×16-1 =(3580 .5)D
二. 二进制数←→十六进制数
因为24=16，所以四位二进制数正好能表示一位十六进制数的16个数码。反过
来一位十六进制数能表示四位二进制数。
例如：
(3AF.2)H 1111.0010=(001110101111.0010)B 2
第一章 数字逻辑电路基础知识
1.1 数字电路的特点 1.2 数制 1.3 数制之间的转换 1.4 二进制代码 1.5 基本逻辑运算
数字电路处理的信号是数字 信号，而数字信号的时间变 量是离散的，这种信号也常 称为离散时间信号。
1.1 数字电路的特点
（1）数字信号常用二进制数来表示。每位数有二个数码，即0和1。将实际中彼此 联系又相互对立的两种状态抽象出来用0和1来表示，称为逻辑0和逻辑1。而且在 电路上，可用电子器件的开关特性来实现，由此形成数字信号，所以数字电路又 可称为数字逻辑电路。
例如： （1995）D=（7CB）H =（11111001011）B
或 1995D =7CBH=11111001011B 对于十进制数可以不写下标或尾符。
1.3 不同进制数之间的转换
一.任意进制数→十进制数： 各位系数乘权值之和(展开式之值)＝十进制数。 例如： (1011.1010)B=1×23+1×21+1×20+1×2-1+1×2-3
逻辑运算可以用文字描述，亦可用逻辑表达式描述，还可 以用表格（这种表格称为真值表）和图形（ 卡诺图、波形 图）描述。
在逻辑代数中有三个基本逻辑运算，即与、或、非逻辑运 算。
一. 与逻辑运算
电工基础 电路基础知识
电流通过导体时使导体发热的现象叫电 流的热效应。 电流与它流过导体时所产生的热量之间 的关系可用下式表示： Q = I2Rt Q的单位是J，这种热也称焦耳热。。
四、负载的额定值
电气设备安全工作时所允许的最大电流、最 大电压和最大功率分别称为它们的额定电流、额 定电压和额定功率。 电气设备在额定功率下的工作状态称为额定 工作状态，也称满载； 低于额定功率的工作状态称为轻载； 高于额定功率的工作状态称为过载或超载。 由于过载很容易烧坏用电器，所以一般不允 许出现过载。
发 电 机 升压 变压器 输电线 降压 变压器 用电 设备
电能的传输示意图
实现信息的传递和处理
放大器 1 话筒 放大器 2 放大器 3
扩音机电路示意图
二、电流 1．电流的形成 电荷的定向移动形成电流，移动的电荷又 称载流子。
动画
2．电流的方向 习惯上规定正电荷移动的方向为电流的方 向，因此电流的方向实际上与电子移动的 方向相反。
2.首先估计被测电阻的大小，选择适当的倍 率挡，然后调零，即将两支表笔相触，旋动调 零电位器，使指针指在零位。 3. 测量时双手不可碰到电阻引脚及表笔金属 部分，以免接入人体电阻，引起测量误差。 4．测量电路中某一电阻时，应将电阻的一 端断开。
视频：万用表电阻档的使用
§1-3 欧姆定律
一、部分电路欧姆定律
电能的另一个常用单位是千瓦时 （kW· h）,即通常所说的1度电，它和 焦耳的换算关系为
1 kW· = 3.6×106 J h
二、电功率
电流在单位时间内所作的功称为电功率，用 字母P表示，单位为W。
p W t UI
对于纯电阻电路，上式还可以写为
P I R或 P
2
U R
四、负载的额定值
电气设备安全工作时所允许的最大电流、最 大电压和最大功率分别称为它们的额定电流、额 定电压和额定功率。 电气设备在额定功率下的工作状态称为额定 工作状态，也称满载； 低于额定功率的工作状态称为轻载； 高于额定功率的工作状态称为过载或超载。 由于过载很容易烧坏用电器，所以一般不允 许出现过载。
发 电 机 升压 变压器 输电线 降压 变压器 用电 设备
电能的传输示意图
实现信息的传递和处理
放大器 1 话筒 放大器 2 放大器 3
扩音机电路示意图
二、电流 1．电流的形成 电荷的定向移动形成电流，移动的电荷又 称载流子。
动画
2．电流的方向 习惯上规定正电荷移动的方向为电流的方 向，因此电流的方向实际上与电子移动的 方向相反。
2.首先估计被测电阻的大小，选择适当的倍 率挡，然后调零，即将两支表笔相触，旋动调 零电位器，使指针指在零位。 3. 测量时双手不可碰到电阻引脚及表笔金属 部分，以免接入人体电阻，引起测量误差。 4．测量电路中某一电阻时，应将电阻的一 端断开。
视频：万用表电阻档的使用
§1-3 欧姆定律
一、部分电路欧姆定律
电能的另一个常用单位是千瓦时 （kW· h）,即通常所说的1度电，它和 焦耳的换算关系为
1 kW· = 3.6×106 J h
二、电功率
电流在单位时间内所作的功称为电功率，用 字母P表示，单位为W。
p W t UI
对于纯电阻电路，上式还可以写为
P I R或 P
2
U R
电路的基础知识
电压不仅有大小，也有方向。电压的实际方向 规定为电位降低的方向，因此电压也常被称为电压降。 电压是对电路中的两点而言的。例如，UAB表示单位 正电荷从电路中的A点运动到B点时电场力所作的功， 于是UAB的方向是由A指向B。在电路图中，电压的方 向有时也称为是电压的极性，用“+”、“-”两个符 号表示。和电流一样，在电路分析中，任意两点之间 电压的实际方向往往不能预先确定，只有先假定一个 参考方向，然后根据最终计算结果的正负来判断实际 的方向。如果计算结果为正值，则电压的实际方向与 假定的参考方向是一致的；否则，电压的实际方向与 假定的参考方向相反。
2.电功率 单位时间内电场力所作的功称为电功率。也可 以说成，单位时间内电路产生或消耗的电能叫 做电功率。如果用P表示电功率，则： P=W/t=UABI （1-8） 由此可见，某段电路上的电功率与这段电路两 端的电压和电路中的电流成正比。 在国际单位制中，电功率的单位为瓦特（W）， 简称瓦。
图1-1手电筒的电路示意图电路的作用主要有两 方面：一是传输和转换电能，例如在电力系统中， 发电厂发出的电能需要经过电路网络传输至用户端， 而用户也要通过各种形式的电路将电能转换成日常 生活所需的其他能量；二是传递和处理信号，例如 电视机电路、计算机电路以及各种仪器仪表电路等。
二、电路模型 组成实际电路的器件和设备是多种多样的，当电流 流过这些仪器设备时将发生复杂的物理过程。例如，电 流流过白炽灯时，它不仅会发光，还会发热，同时还会 对其他正在使用的用电器造成轻微的电磁干扰。为了研 究电路的特性和功能，必须对实际的电器进行科学的抽 象，用一些近似化、理想化的模型来代替它们的功能， 这种模型称为理想电路元件。理想电路元件体现了实际 电器的主要电磁特性，忽略了其他次要性质。以白炽灯 为例，由于在大部分情况下它的功能是将电能转化成热 能，因此可以利用理想的电阻元件来代替它。把理想的 电路元件按照实际电路的逻辑规律连接起来便构成了电 路模型。我们常利用一些符合国家标准的图形符号和文 字符号来简单、直观地表示电路模型，称之为电路图。 电路图只反映各理想电路元件在电路中的作用及相互联 接方式，并不反映实际设备的内部结构、几何形状及相 互位置。
电工技术基础第一章(刘志平)电路基本知识
注意:电流的计算结果为 “+” ——电流真实方向与参考方向一致； “ – ”——电流真实方向与参考方向相反。
电流强度是一个标量，电流方向只表明电荷的定
向运动方向。
电流的方向－分类
按照电流的大小、方向变化与时间的关系，电 流可以分为以下三类：（如图1-4教材）所示；
1、电流的大小和方向都不随时间变化，这样 的电流叫直流电流或稳恒电流，如图1-4a所示；
W E q
式中 W—电源力移动正电荷所做的功，单位为焦[耳]， 符号为J； Q—电源力移动的电荷量，单位是库[仑]，符号为C； E——电源电动势，单位是伏[特]，符号为V。
电源电动势的方向
规定： 由电源的负极（低电位点）指向正极 （高电位电）。 在电源内部的电路中，电源力移动正电荷 形成电流，电流的方向是从负极指向正极； 在电源外部电路中，电场力移动正电荷形 成电流，电流方向是从电源正极流向电源负极。
注意：讨论电位问题时，首先要选定参考点（假定 该点电位为零）。
其它点的电位等于该点与参考点间的电压。比 参考点高的电位为正，反之为负。 可见，电路中各点的电位是相对的，与参考点 的选择有关。
电压方向的确定
规定电压的方向有高电位指向低电位，即电位降低的方 向。电压的方向可以用高电位指向低电位的箭头表示，也可 以用高电位表“+”，低电位标“-”来表示。 在电路中a，b两点间的电压等于a，b两点间的电位之差。
图1-20 模拟手电筒电路
(2)负载(耗能元件):
使用(消耗)电能的设备和 器件(如灯泡等用电器)。 将电器设备和元器件按一定方式连接 起来(如各种铜、铝电缆线等)。 控制电路工作状态的器件或设备(如 开关等)。
(3)连接导线：
(4)控制器件：
电流强度是一个标量，电流方向只表明电荷的定
向运动方向。
电流的方向－分类
按照电流的大小、方向变化与时间的关系，电 流可以分为以下三类：（如图1-4教材）所示；
1、电流的大小和方向都不随时间变化，这样 的电流叫直流电流或稳恒电流，如图1-4a所示；
W E q
式中 W—电源力移动正电荷所做的功，单位为焦[耳]， 符号为J； Q—电源力移动的电荷量，单位是库[仑]，符号为C； E——电源电动势，单位是伏[特]，符号为V。
电源电动势的方向
规定： 由电源的负极（低电位点）指向正极 （高电位电）。 在电源内部的电路中，电源力移动正电荷 形成电流，电流的方向是从负极指向正极； 在电源外部电路中，电场力移动正电荷形 成电流，电流方向是从电源正极流向电源负极。
注意：讨论电位问题时，首先要选定参考点（假定 该点电位为零）。
其它点的电位等于该点与参考点间的电压。比 参考点高的电位为正，反之为负。 可见，电路中各点的电位是相对的，与参考点 的选择有关。
电压方向的确定
规定电压的方向有高电位指向低电位，即电位降低的方 向。电压的方向可以用高电位指向低电位的箭头表示，也可 以用高电位表“+”，低电位标“-”来表示。 在电路中a，b两点间的电压等于a，b两点间的电位之差。
图1-20 模拟手电筒电路
(2)负载(耗能元件):
使用(消耗)电能的设备和 器件(如灯泡等用电器)。 将电器设备和元器件按一定方式连接 起来(如各种铜、铝电缆线等)。 控制电路工作状态的器件或设备(如 开关等)。
(3)连接导线：
(4)控制器件：
第一章--电工基础知识
UAB V
R
R0
R0
E
I
IR
132 110 11
2
B
第二章 直流电路 第二节 电阻的联接
第三节 电阻的串接、并联和混联
一、电阻串联电路 二、电阻并联电路 三、电阻混联电路
（三）电压
1、定义：电场中不同两点间的电位的差值叫这 两点间的电压。用字母“U”表示。
推导：
Uab = Ua-Ub = Wa/q-Wb/q =
电压的单位：
Wab/q
电压的单位同电位的单位一样为“伏特” 用字母 “V”表示。
2、电压在电路中的标注方法
电路
IU
有向线段标注法
电路
a
I
Uab
b
注脚标注法
A (a,b两点) a能量比b点大 电位值说明 电场在a点能量大小 (就a点而言) 正电荷一定由a点向参考点 移动
B 参考点的改变只影响电位值,不影响电压值
电源工作原理图
Fg q F
U
三、电源与电动势
（一）电源 1、定义：电源是产生电能的设备，它的作用
是产生和维持电路两端电位差。
2、分类：电压源、电流源。（常用电源）
电路
IU
电位标注法
3、电压的测量 用来测量电压的电表称为电压表。
电压表
直流电压表：接线柱有正负之分 交流电压表：接线柱无正负之分
无论直流还是交流，都须并联在电路中。
4、电压表的表示符号
直流电压表
（DC）
V
mV
μV
交流电压表 （AC）
V
mV
μV
5、电压的参考方向
电压是标量，其只能表示电位的高低。电压 的方向规定为从高电位（正极）指向低电位（负 极）的方向。
