2019年中考物理试题专题训练——电流与电压、电阻的关系专题(含答案)
2019年中考物理试题专题训练——电流与电压、电阻的关系专题1.（2019凉山州，21）当某导体两端的电压是6V时，通过的电流是0.3A，当该导体两端的电压减小到3V时，通过它的电流为A，此时该导体消耗的电功率为W。2.. (2019衡阳，18)如图所示，电源电压不变，R1是定值电阻，闭合开关，将滑动变阻器R2
的滑片逐渐从a端滑到b端，电流表示数为I，电压表示数为U，电路消耗的总功率为P，
下列能正确反映两个物理量之间关系的图象是
3.（2019沈阳，9）如图所示是电阻RA和RB的I-U图象，分析可知下列说法中正确的是A．当RA两端电压为0V时，RA的阻值是10ΩB．当RB两端电压为2V时，通过RB的电流为O.1A C．当两电阻并联时，通过RA和RB的电流之比为1:2 D．当两电阻串联时，RA和RB两端的电压之比为1:2 4.（2019淮安，8）如图（a）所示是电阻甲和乙的I-U图像；（b）、（c）是它们的部分电路连接示意图，下列说法错误的是
A. 当电阻乙两端电压为2. 5V时，它的阻值和甲的阻值相等B. 图（b）中，当电压U为3V时，乙的电阻为5Ω。C. 图（c）中，当电压U为2V时，干路总电流为0.6A D. 图（c）中，在电压U从0增大到2.5V过程中，通过甲、乙两电阻的电流之差先变大后变小5.（2019毕节，8）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）
A．变大，变大B．变大，变小C．变小，变小D．变小，变大6.（2019福建，22）如图为某种灯泡的电流I与电压U的关系图象。若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为A；若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为。
7.（2019潍坊，21）在“探究电流与电阻的关系”实验中，某小组利用电阻箱等连接了如图甲所示的实物电路（电源电压恒为6V）。
（1）用笔画线代替导线将图甲中电路连接完整（要求滑动变阻器滑片向B端滑动时接入电路的阻值变大）；（2）将第一次实验得到的数据填入表格，然后将电阻箱接入电路的阻值由10Ω调至20Ω，滑动变阻器的滑片向______（选填“A”或“B”）端移动，直到______为止，此时电流表指针位置如图乙所示，其示数为______A；（3）根据以上实验数据得出结论：电流与电阻成反比。请对上述探究写出一条改进性建议______。（4）再次改变电阻箱阻值，发现无论怎样调节滑动变阻器都不能达到实验要求，若电路无故障，则引起这种情况的原因可能是_____。8.（2019临沂，35）在“探究电流与电阻关系”的实验中，小明依次选用阻值为5Ω、10Ω、20Ω的定值电阻进行实验。（1）图甲是实验的实物连线图，其中有一条导线连接错误，请在该导线上打“×”并画出正确连线。（2）改正错误后闭合开关，电流表有示数而电压表无示数，电路故障可能是______。（3）排除故障后闭合开关，移动滑动变阻器的滑片至某一位置，电流表的示数如图乙所示，此时电路中的电流为______A。（4）断开开关，将5Ω的定值电阻换成10Ω的并闭合开关，此时应将滑动变阻器的滑片向______（选填“左”或“右”）端移动，这一过程中眼睛要一直观察______表示数的变化。（5）下表是实验中记录的数据，分析数据可知：
①10Ω定值电阻的功率为______W。②当导体两端的电压一定时，通过导体的电流与导体的电阻成______比。
9.（2019德阳，20）用如图所示的电路研究通过导体的电流与电压、电阻的关系。（1）保持电源电压和电阻箱R1的阻值不变，移动滑动变阻器R2的滑片P，测得电流、电压如表1所示；根据表1中的数据，你得出的结论是_______；这时R1的阻值为_____Ω。
（2）在研究电流与电阻的关系时，先将R1的阻值调为5欧姆进行实验，使电压表的示数为1.5V，然后将R1的阻值调为10欧姆时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将______1.5V（选填“大于”、“小于或“等于”）。因此要向______（选填“右”或“左”）调节滑片，使电压表的示数仍为1.5V。
（3）李明同学用该电路测量电源电压时，将滑动变阻器的滑片到适当位置保持不变，仅改变电阻箱R1的阻值，测得相应的电流值，如表2所示，利用表2中的数据求得电源电压约为______。10.（2019铜仁，22）小李为了探究“电流与电压的关系”，请你与他合作并完成以下实验步景。(1)请你在虚线框中设计出相应的电路图。(2)小李在探究电流与电压的关系时，要控制不变。通过实验探究，得到以下数据。在进行数据分析时，小李发现表格中有一组错误的数据，请你找出第组数据是错误的。
(3)为了分析电流与电压的定量关系，请你利用正确的数据，在坐标中绘制出电流与电压关系的图像。11.（2019吉林，25）在探究电流与电压和电阻的关系实验中，电路图如图所示。电源电压4.5V，保持不变，三个定值电阻分别为Rx、10Ω、20Ω,（忽略温度对电阻的影响）。
（1）在开关闭合前，滑动变阻器的滑片应该放在端；（2）将电阻Rx连入电路，调节滑片位置进行三次实验，数据如上表所示，分析数据可得出结论：在电阻一定时，通过导体的电流与导体两端的电压成；（3）做完第三次实验后，保持滑片位置不变，断开开关，将电阻Rx换成10Ω的电阻，再闭合开关，此时电压表的示数3V；调节滑片的位置，使电压表的示数仍为3V，读出电流表的示数，此时滑动变阻器接入电路的阻值为R1；（4）再断开开关，将10Ω的电阻换成20Ω的电阻，闭合开关，调节滑片位置，使电压表的示数仍为3V，读出电流表的示数，此时滑动变阻器接入电路的阻值为R2。则R1 R2。【答案】（1）A；（2）正比；（3）小于；（4）大于。12.（2019鸡西，32）某学习小组在“探究通电导体中电流与电阻的关系”的实验中，小明连接了如图甲所示的电路（电源电压保持4.5V不变）。（1）用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉）。（2）连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻R （填“短路”或“断路”）（3）图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R两端的电压为V；当R的电阻由5Ω更换为10Ω时，闭合开关后，为使R两端的电压（填“改变”或“不变”），滑动变阻器的滑片应向（填““左”或“右”）端滑动；若实验中R的阻值分别是5Ω、10Ω、15Ω，则滑动变阻器的阻值至少是Ω。
13. (2019泰州，28）小华在“探究电流与电阻关系”的实验中（1）按要求将实物图连接完整(要求:滑片P向右滑时变阻器接入电路的电阻变大) （）（2）在连接电路的过程中,开关必须处于____(闭合/断开)状态,滑动变阻器的滑片P应放在最____(左/右)端（3）小华用三只阻值分别为15Ω、10Ω和5Ω的电阻探究“电流与电阻关系”的过程中,将15Ω电阻换成10Ω时,应将滑片向____(左/右)移动,其目的是____ 14.（2019桂林，25）小飞在做探究电流与电压、电阻的关系“实验时，准备了以下器材：两节新的干电池，电流表、电压表、滑动变阻器、定值电阻（5Ω，10Ω，15Ω，20Ω）、开关、导线若干。（1）在按电路图连接实物时，开关必须处于_____状态；在实物图中，滑变阻器的滑片要移到_____（选填“最右端”或“最左端”）。（2）图15是小飞连接好的实验电路，闭合开关后，他发现移动滑片的过程中，电流表的示数_____，电压表的示数_____。（选“变大”、“变小”或“不变”）（3）小冲在一旁观察后指出小飞没有按照电路图正确连接实物，请你在实物图上对连接错误的一根导线打“x”，并用笔补画一根线代替导线将电路连接正确。（4）问题解决后，他们接入10Ω的电阻进行实验，并得出下表中的数据，对数据进行分析后得出实验结论是：________。
（5）接下来他们分别接入其它电阻再次对电流与电阻关系进行探究，并作出了如下图所示图像，请你通过图像中所给信息计算出实验过程中滑动变阻器两端的电压U=______V。2019年中考物理试题专题训练——电流与电压、电阻的关系专题答案1.（2019凉山州，21）当某导体两端的电压是6V时，通过的电流是0.3A，当该导体两端的电压减小到3V时，通过它的电流为A，此时该导体消耗的电功率为W。【答案】0.15；0.45。2.. (2019衡阳，18)如图所示，电源电压不变，R1是定值电阻，闭合开关，将滑动变阻器R2
的滑片逐渐从a端滑到b端，电流表示数为I，电压表示数为U，电路消耗的总功率为P，
下列能正确反映两个物理量之间关系的图象是
【答案】AC 3.（2019沈阳，9）如图所示是电阻RA和RB的I-U图象，分析可知下列说法中正确的是
A．当RA两端电压为0V时，RA的阻值是10ΩB．当RB两端电压为2V时，通过RB的电流为O.1A C．当两电阻并联时，通过RA和RB的电流之比为1:2 D．当两电阻串联时，RA和RB两端的电压之比为1:2 【答案】ABD 4.（2019淮安，8）如图（a）所示是电阻甲和乙的I-U图像；（b）、（c）是它们的部分电路连接示意图，下列说法错误的是

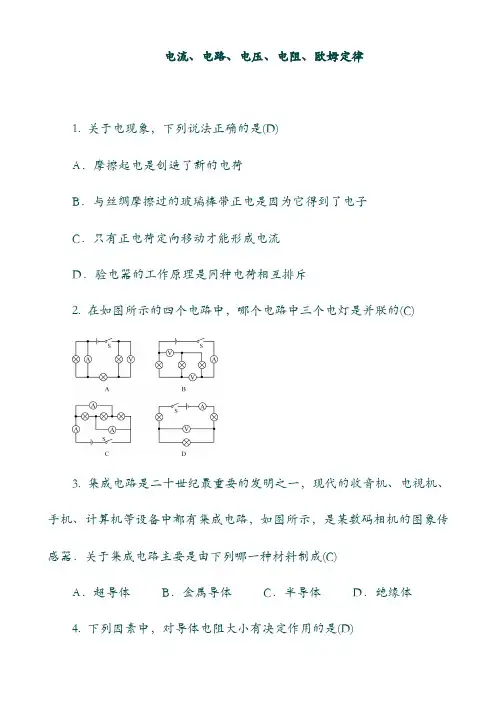

19年【中考】物理专题训练：电流电路电压电阻欧姆定律专题复习综合训练题72(含答案).doc
电流、电路、电压、电阻、欧姆定律1. 关于电现象，下列说法正确的是(D)A．摩擦起电是创造了新的电荷B．与丝绸摩擦过的玻璃棒带正电是因为它得到了电子C．只有正电荷定向移动才能形成电流D．验电器的工作原理是同种电荷相互排斥2. 在如图所示的四个电路中，哪个电路中三个电灯是并联的(C)3. 集成电路是二十世纪最重要的发明之一，现代的收音机、电视机、手机、计算机等设备中都有集成电路，如图所示，是某数码相机的图象传感器．关于集成电路主要是由下列哪一种材料制成(C)A．超导体B．金属导体C．半导体D．绝缘体4. 下列因素中，对导体电阻大小有决定作用的是(D)A．导体是否接入电路B．导体两端的电压C．通过导体的电流D．导体的长度5. 如图所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，R x是滑动变阻器，当闭合开关S后(C)A．滑动变阻器R x连入电路的阻值随油量的增加而增大B．电流表的读数随油量的增加而减小C．电压表的读数随油量的增加而增大D．电压表改装成油量表刻度均匀6. 如图所示，用毛皮摩擦过的橡胶棒去接触验电器金属球，发现验电器的箔片张开，下列说法错误的是(D)A．摩擦起电的实质是电子的转移B．箔片张开是由于同种电荷相互排斥C．箔片张开说明橡胶棒带电D．验电器的乙部件必须是导体7．如图所示的电路中，闭合开关S 1、S 2，电流表、灯泡L 1和L 2均能正常工作．则下列说法正确的是(B)A ．开关S 1闭合，S 2断开，电源外部电流流向为a →b →c →dB ．开关S 1、S 2都闭合，灯泡L 1和L 2并联C ．开关S 1、S 2都闭合，通过灯泡L 1的电流一定大于通过灯泡L 2的电流D ．闭合S 1、S 2中任意一个开关，都会有灯泡发光8．下列物品中，通常情况下属于导体的是(B)A ．玻璃杯B ．不锈钢锅C ．陶瓷碗D ．干木棒9．如图所示，将一节干电池和三只均标有“1.5 V 0.5 W ”的小灯泡接入电路，当开关S 1闭合、S 2断开时，三只灯泡均能发光．若将开关S 1、S 2均闭合，则(C)A ．只有灯泡L 1熄灭B ．三只灯泡均熄灭C ．灯泡L 2、L 3熄灭，L 1更明亮D ．灯泡L 3熄灭，L 1、L 2均更明亮10．某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L 1和采暖灯L 2不能同时工作，下列电路图中符合要求的是(A)11．使用调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的(A)A ．长度B ．横截面积C ．材料D ．温度12．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是(A)A ．合金丝的电阻跟该合金丝的横截面积有关B ．合金丝的电阻跟该合金丝的长度无关C ．合金丝两端的电压越大，合金丝的电阻越大D ．通过合金丝的电流越大，合金丝的电阻越大13．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是(B)A．通过滑动变阻器的电流变小，其两端的电压变大B．通过小灯泡的电流及其两端的电压都保持不变C．电流表的示数变大，电压表的示数变小D．电流表和电压表的示数都逐渐变大14．如图所示的电路中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是(D)15．如图所示，在“探究串联电路的电压规律”时，小明同学用电压表测出AB、BC、AC两端的电压分别为U AB＝1.5 V，U BC＝2.5 V，U AC＝4 V．在表格中记录数据后，下一步应该做的是(B)A ．对换L 1和L 2的位置，再测一组电压值B ．换用不同规格的灯泡，再测几组电压值C ．整理器材，分析此组数据得出实验结论D ．改变电源电压，再测几组电压值16．小明在医院看到一种输液警报器(如图甲)，当管内药液流完后，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是(C)A ．输完药液时，电流表示数变小B ．输完药液时，电压表示数变小C ．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作D ．未输完药液时，电铃不响是因为没有电流通过17．丝绸摩擦过的玻璃棒带正电，是因为玻璃棒在摩擦的过程中__失去__电子；若把它与不带电的验电器金属球接触，会发现验电器金属箔片张开，其原因是__同种电荷相互排斥__．18．为避免点燃烟花造成人员伤害．小明设计了烟花定时自动点火装置，原理如图所示．装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间．为完善设计方案，还需要在__a__(选填“a”或“b”)处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在电路中应处于__通路__状态，目的是__进行倒计时，避免点燃烟花造成人员伤害__．19．白炽灯用久了灯丝会变细，灯丝电阻会变__大__；滑动变阻器是通过改变连入电路中电阻丝的__长度__来改变电阻的．如图所示的电路中，闭合开关，电压表的示数是7.5 V，电压表的示数为9 V，若电源电压为两端电压是__4.5_V__．12 V，则L220．两段材料相同、长度相等、横截面积不同的圆柱形导体A、B，A 比B的横截面积大，它们的电阻关系是R A__＜__R B；将它们串联在电路中，如图所示，则通过它们的电流关系是I A__＝__I B.(以上两空均选填“＞”“＝”或“＜”)22．在相距10 km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100 Ω.现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0V时，电流表示数为80 mA，则短路位置距离甲__1.25__km.知其是否饮酒，交警能闻到酒精味是因为__分子不停地做无规则运动(或扩散现象)__，然后通过酒精检测仪定量检测．该仪器原理可以简化成如图所示电路，其中R0为定值电阻，R为气敏电阻，当酒精气体浓度增大时，R 的阻值减小．若驾驶员饮酒，检测酒精检测仪上电压表的示数将__变大__(选填“变大”或“变小”)．23．如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则电源电压为__6__V，R1的阻值为__10__Ω.当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的__B__(选填“A”“B”“C”“D”或“E”) 点．、24．将电流表或电压表的符号填入图中的〇里，使电键闭合后灯L1L并联且都能发光．2答图：25．在图中圆圈里画入正确的电流表符号和电压表符号，将甲图实物图用笔画线代替导线连接完整．答图：26．在研究导体电阻与哪些因素有关的实验中，小明采用了如图所示的电路．闭合开关，夹子P向左滑动时，电阻丝连入电路的长度变长，观察到电流表示数变小，灯的亮度变暗．小明在得出导体电阻与长度关系的同时，还得出“灯泡的亮度由电流大小决定”的结论．(1)你认为小明关于灯泡的亮度由电流大小决定的结论是__错误__的．(2)小丽用L 1“6 V 3 W ”和L 2“6 V 2 W ”的两个小灯泡及6 V 的电源等器材，设计如下实验来验证小明的结论是否正确，请你帮她将实验步骤填写完整：①将两个小灯泡串联，接到6 V 的电路中，则通过两灯的电流__相等__；灯__L 2__两端的电压较大；可观察到灯__L 2__较亮；②将两个小灯泡并联，接到6 V 的电路中，则两灯两端的电压__相等__；通过灯__L 1__的电流较大，可观察到灯__L 1__较亮．(3)由以上实验可以得出灯泡的亮度由__实际功率__决定．27．在测电阻的实验中，实验的器材有：干电池3节，电流表、电压表各一个，开关2个，滑动变阻器1个，待测电阻2个，导线若干．(1)如图所示，图甲是实验的电路图．小丽按照电路图连接电路时，开关应__断开__．①闭合开关S后，小丽发现电流表和电压表的指针均不动．她断开开关S，检查线路连接无误后，把电压表与b点相连的那根导线改接到c点，再次闭合开关S时，发现电流表的指针仍不动，但电压表的指针有明显的偏转．若电路中只有一处故障，则故障是__bc之间断路__．②排除故障后，正确连接电路，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为1.6 V时，电流表的示数如图乙所示，则电路中的电流为__0.32__A，R x＝__5_Ω__．(2)实验时某小组同学利用一只电流表和最大阻值为R0的滑动变阻器完成对未知电阻R y的测量．如图丙所示是他们按照设计连接的部分实验电路．①请你依据下面的实验步骤，用画笔线代替导线，将实验电路连接完整．(只添加一条导线)实验步骤：A．开关S1和S2都断开，将变阻器的滑片P移到阻值最大处，观察到电流表无示数；B．保持滑片P位置不动，只闭合开关S1时，读取电流表的示数为I1；C．再闭合开关S2时，读取电流表的示数为I2(I2＞I1)．②请你用I1、I2和R0表示R y，则R y＝__I 1 RI2－I1__．28．如图甲所示，灯泡L标有“6 V 3 W”字样，电源电压及灯丝电阻保持不变，电流表量程为0～0.6 A，电压表量程为0～15 V，变阻器R的最大阻值为100 Ω.只闭合开关S、S1，移动滑片P的过程中，电流表示数与变阻器连入电路的阻值变化关系如图乙所示，当滑片P在a点时，电压表示数为10 V，电流表示数为I a；只闭合开关S、S2，滑片P置于b点时，变阻器连入电路的电阻为R b，电流表的示数为I b，已知R b∶R0＝7∶3，I a∶I b＝5∶4.求：(1)小灯泡正常工作时的电阻R L；(2)只闭合S、S2，滑片P在b点时，电流表的示数I b；(3)电源电压．解：(1)由P＝U2R可得，小灯泡正常工作时的电阻：R L＝U额2P额＝（6 V）23 W＝12 Ω；(2)只闭合开关S、S1，R与R0串联，电压表测滑动变阻器两端的电压，滑片P在a点时，电压表示数为10 V，此时电流表示数为I a；由图像乙可知，当电流表示数为I a时，滑动变阻器连入电路的阻值为20 Ω，根据欧姆定律可得：I a＝U滑R滑＝10 V20 Ω＝0.5 A，已知I a∶I b＝5∶4，所以只闭合S、S2，滑片P在b点时，电流表的示数I b＝45I a＝45×0.5 A＝0.4 A；(3)只闭合开关S、S1，滑片P在a点时，R与R0串联，U滑＝10 V，根据串联电路中总电压等于各分电压之和以及欧姆定律可得电源电压：U＝U 滑＋I a R0＝10 V＋0.5 A×R0……①，只闭合开关S、S2，滑片P置于b点时，R b与L串联，根据串联电路中总电阻等于各分电阻之和以及欧姆定律可得电源电压：U＝I b(R b＋R)＝0.4 A×(R b＋12 Ω)……②，L已知R b∶R0＝7∶3……③，联立由①②③解得：R0＝12 Ω，则电源电压：U＝10 V＋0.5 A×R＝10 V＋0.5 A×12 Ω＝16 V.。
2019年中考物理总复习第15讲欧姆定律第1课时探究电流与电压电阻的关系习题(含答案)46
第15 讲欧姆定律第1 课时研究电流与电压、电阻的关系研究电流与电压和电阻的关系1．如下图，在研究“电流与电阻的关系”实验中，以下说法中正确的选项是()①闭合开关前，挪动滑片P 到最右端是为了起到保护电路的作用②闭合开关后，挪动滑片P 的作用是控制电阻两头的电压保持不变③闭合开关后，挪动滑片P 的作用是控制经过电阻的电流保持不变④闭合开关后，挪动滑片P 的目的是多次丈量取均匀值减小偏差A．①② B ．②③ C ．①③ D ．②④2．某同学在研究“电流跟电压、电阻的关系”时，依据采集到的数据画出了如图所示的一个图象．以下结论与图象符合的是()A．电阻一准时，电流跟着电压的增大而增大B．电阻一准时，电压跟着电流的增大而增大C．电压一准时，电流跟着电阻的增大而减小D．电压一准时，电阻跟着电流的增大而减小3．(2017 ·襄阳 ) 在研究“电流与电阻的关系”实验中，把电流表连入电路时，必须使电流从 ________接线柱流入．每次改换电阻后，在调理滑动变阻器的同时，应观察________表，使其示数保持不变．4．为了研究“电流与电压的关系”，永锋同学设计了如下图的电路，并选择了需要的器械进行实验．(1) 这个实验使用了控制变量的方法，此中被控制的变量是____________，滑动变阻器 R2的主要作用是____________________．(2)下边是他获得的一组实验数据 :电压 U/V246810电流 I /A0.390.79 1.20 1.58 2.00(3)分析表中的数据，你能得出的探究结论是________________________________________________________.(4)实验中，电阻 R1的阻值是________Ω.实验打破 1研究电流与电压的关系(2018 ·临沂 ) 在“研究电流与电压的关系”实验中:(1) 请用笔划线取代导线，将图甲中电路连结完好，要求滑片P 向 B 端滑动时，滑动变阻器接入电路的电阻变大( 连线时导线不一样意交错 ) ．(2) 正确连结好电路后，闭合开关发现电压表示数为 2.8 V，电流表无示数，挪动滑片P两电表示数均无变化，则故障原因是．(3)小明清除故障后，挪动滑片 P 到某一地点时电流表示数如图乙所示，此时经过电阻的电流为 ________A．若要增大电阻R两头的电压，应将滑片P向________(填“A”或“ B”)端挪动．(4)实验中测得多组数据，绘制出电阻 R的 I －U图象如图丙所示:由图象可得电流与电压的关系是；本实验所用电阻的阻值为________Ω.(5)小明想将定值电阻换成小灯泡来研究电流与电压的关系，你以为他的实验方案可行吗？请说出原由．答:________(填“可行”或“不可行”)；理由:．(6)在不改变电路和器械的前提下，该实验装置能够用来做 ________________实验．实验打破 2研究电流与电阻的关系(2018 ·岳阳 ) 用图甲电路研究“电流与电阻的关系”，电源电压恒为 3 V ，滑动变阻器规格为“ 50 Ω 2 A”．(1)请用笔划线取代导线，将图甲中电压表连入电路，测R两头的电压．(2) 滑片P 移至阻值最大处，将 5 Ω电阻接入电路，闭合开关．挪动滑片P 发现，电压表有示数，电流表一直无示数，其原由可能是________(只填序号) ．A．R短路B．R断路C．滑动变阻器短路(3)清除故障后，挪动滑片 P使电压表示数如图乙所示，记下电压表和电流表示数．(4)将 5 Ω电阻换成 10 Ω电阻，为保持电压表示数不变，滑片P应向 ________(填“A”或“ B”)端挪动．(5) 若每次实验均采用单个定值电阻连入电路，实验室还有“15 Ω、20Ω、30Ω、35 Ω、50 Ω”5个电阻，你以为能供本实验持续使用的电阻最多还有________个．(6)利用可选电阻持续实验，获得结论 : 电压一准时，导体中的电流与导体电阻成________比．(7)闭合开关，发现电流表指针在如图丙所示地点，且电压表无示数，则电路中的两处故障可能是 :①电流表 ________________________．②定值电阻 R____________________．1．(2018 ·台州) 某同学利用如图甲所示的电路进行实验，电源电压恒为 3 V ，更()换 5 个定值电阻R x，获得如图乙所示的图象．以下有关表达正确的选项是A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5 V 不变C．滑动变阻器阻值变化范围为1～5 ΩD．将R x从 5 Ω换成 10 Ω后，应将滑片P向左移2．(2018 ·广东 ) 在“研究电流跟电压关系”的实验中:(1)如图 a 所示，甲为 ________，乙为 ________．( 填“电流表”或“电压表”)(2)用笔划线取代导线将图 b 中电路连结完好，要务实验过程中滑动变阻器的滑片从右向左挪动． ( 导线不可以交错 )(3) 在实验操作过程中保持 ________不变，闭合开关时，调理滑动变阻器的滑片P 做了三组实验数据，如表所示，请依据该表中数据在图 c 中进行描点连线．实验序次123物理量电压表 U/V 1.0 2.0 2.5电流表 I /A0.110.200.26(4)对实验数据进行分析，归纳得出结论是:_________________________________________________________.3．(2018 ·聊城 ) 在“研究电流与电压的关系”的实验中，(1)请在方框中画出能够改变定值电阻的电压，并能够同时丈量电压和电流的电路图.(2)经过实验记录电流表、电压表的示数如表所示． ( R＝10 Ω)实验序号123456电压 U/V 2.0 2.2 2.4 2.6 2.8 3.0电流 I /A0.200.220.240.26 1.400.30对表中数据进行剖析，你以为错误的数据是实验序号________，清除错误数据，可归纳得出的结论是．(3)假如想用此电路持续研究“电流与电阻的关系”，每次改换电阻后，能够通过调节 ____________，使电阻两端的电压不变．实验得出的结论是_____________________________________________________________________.4．(2018 ·安顺 ) 在研究“电流与电阻的关系”的实验过程中，小明选择了 5 Ω、10Ω、15Ω、20 Ω、25 Ω五个电阻进行实验，电路图如图甲所示．(1)请用笔划线取代导线将图乙中未达成的电路连结达成． ( 导线不可以交错 )(2)连结好电路，闭合开关，发现电流表没有示数，挪动滑动变阻器的滑片，电压表示数一直靠近电源电压．造成这一现象的原由可能是 ________(填字母 ) ．A．电阻断路 B ．电流表坏了C．滑动变阻器短路 D ．电阻短路(3)清除电路故障后进行实验．为达到实验目的，滑动变阻器除了起到保护电路的作用外，还起到 ________________________的作用．实验中，当把 5 Ω的电阻换成 10 Ω的电阻后，应把变阻器滑片向 ________( 填“左”或“右” ) 滑动，同时眼睛盯住________才可能达到这个目的．(4)依据实验数据，作出 I －R 图象如图丙所示．依据实验目的剖析图象可得出结论:_______________________________________________________________________ ________.5．(2018 ·沈阳 ) 在研究电流与电阻关系的实验中，使用的电源为两节新干电池．(1)如下图，甲图为实验电路，请在接错的一根导线上打“×”，再用笔划线取代导线将电路更正 ( 导线不一样意交错 ) ．(2)电路更正后，进行了三次实验，在第二次实验中电流示数如乙图所示，请将电流表示数填入表格空白处．实验序号电阻 R/Ω电流 I /A150.40210________3200.10(3)依据上表数据及有关已知条件计算，三次实验中，滑动变阻器连入电路的最大阻值为 ________Ω.6．(2018 ·泸州 ) 图甲为“研究电流与电阻的关系”的实验电路图，电源电压恒为3V ，用电阻箱来采用不一样的电阻，按下述步骤进行实验，回答以下问题．(1)闭合开关 S，将滑动变阻器的滑片P移到适合地点，调理电阻箱使接入电路的电阻为 4 Ω时，电流表示数如图乙所示，为________A；电压表示数应为 ________V.(2)将电阻箱调到一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向________(填“a”或“b”) 端挪动，使电压表的示数保持不变，同时记下对应的电流值．(3)多次改变电阻箱的阻值，重复上述操作，获得了下表中所示的数据，经过察看表中的数据，剖析得出 : 当电阻两头的电压一准时，接入电路的电阻越大，经过它的电流越 ________．实验序号12345物理量R/Ω45102025I /A0.400.200.100.08(4)为了进一步确立电流与电阻的定量关系，老师提出将表中各组电阻值的倒数算1出，请你在丙图中描点作出I －R的图象．依据画出的图象可知: 电压一准时，电流I跟电阻 R成________比．7．(2018 ·安徽 ) 利用如图 a 所示的电路，能够研究经过小灯泡的电流跟加在它两端电压的关系．实验中使用小灯泡的额定电压为 2.5 V.(1)请依据图 a，将图 b 中的实物电路连结完好．(2)闭合开关 S，当滑片从滑动变阻器的一端向另一端挪动时，小灯泡两头的电压连续发生变化，于是可获得多组丈量值 ( U，I ) ，依据丈量值画出小灯泡的I－U图象如图c 所示．从图象能够发现 : 跟着小灯泡两头电压从 0 渐渐增大 ( 不大于额定电压 ) ，其灯丝的电阻值 ____________(填“不停增大”“保持不变”或“不停减小” ) ．(3)在图 a 中，闭合开关，将滑片P从A端向B端挪动．在此过程中，小灯泡两头的电压 __________(填“不停变大”“保持不变”或“不停变小” ) ．(4)考虑到电压表的电阻对电路的影响，每次电流表的示数比丈量时经过小灯泡的实质电流 ________(填“偏大”或“偏小” ) ．8．(2018 ·重庆 ) 小峻和小薇两位同学在“研究欧姆定律”的实验中，所用器械有 : 学生电源、电流表、电压表、标有“ 20 Ω 2 A”的滑动变阻器R′、开关，导线和定值电阻 R若干．(1)请依据图甲，用笔划线取代导线，将图乙中的实物电路连结完好． ( 要求 : 向右挪动滑动变阻器滑片刻，电路中的电流变小，且导线不可以交错 )(2)连结电路时，开关一定 ________；连结完电路后，小薇发现电流表和电压表的地点交换了，假如闭合开关，则 ________表 ( 填“电压”或“电流” ) 的指针可能有显然偏转．(3)清除故障后，他们先研究电流与电压的关系，闭合开关，挪动滑片挨次测得5组数据，此中第 5 次实验中电压表的指针如图丙所示，其示数为________V．他们记录的数据如表 1 所示，剖析数据能够获得的结论是 : 在电阻一准时，经过导体的电流与导体两头的电压成 ________比．表 1电流与电压关系实验序号12345电压 /V 1.0 1.2 1.82——电流 /A0.200. 240.360.400.44(4) 他们持续研究电流与电阻的关系，先将电源电压调为 6 V ，分别换上多个定值电阻进行研究，数据记录如表 2 所示，老师指出此中一组数据是拼集的，你以为是第________组( 填实验序号 ) ，原由是实验所用的滑动变阻器的最大阻值太________(填“大”或“小” ) ．表 2电流与电阻关系实验序号1234电阻 / Ω10152025电流 /A0.300.200.150.12(5)清除拼集的数据后，剖析数据能够获得的结论是 : 在 ________一准时，经过导体的电流与导体的电阻成反比．(6)在不改换滑动变阻器的状况下，能够采纳 ________(填字母符号 ) 的举措，达成这组拼充数据所对应的实验丈量．A．降低定值电阻两头电压B．降低电源电压C．采用更大阻值的定值电阻答案基础得分训练1．A 2. C 3. 正电压 4. (1) 电阻阻值改变电阻两头电压(3) 电阻一准时，经过导体的电流与导体两头的电压成正比(4)5导学提分训练实验打破 1①最大值②试触③电路中的电流④两头电压⑤电阻⑥电阻两头电压⑦阻值不一样的定值电阻⑧定值电阻两头的电压⑨正⑩反例1 (1)(2) 电阻R断路(3)0.12A(4) 电阻一准时，导体中的电流与其两头的电压成正比 5 (5)不行行灯丝的电阻随温度变化显然(6) 伏安法测电阻例 2(1)(2)B(4) A(5)2(6) 反(7) 正负接线柱接反了短路课后提分训练1．C 2. (1) 电流表电压表(2)(3)电阻(4)当电阻一准时，经过导体的电流与导体两头的电压成正比3． (1)(2)5在电阻一准时，电流与电压成正比(3) 滑动变阻器导体两头电压一准时，经过导体的电流与导体的电阻成反比4．(1)(2)A (3) 调理电阻两头电压保持不变左电压表(4)电压不变时，导体中的电流与导体的电阻成反比5．(1)(2)0.20(3)106．(1)0.5 2 (2) b (3) 小 (4)反7．(1)(2)不停增大 (3) 不停变大 (4) 偏大8．(1)(2) 断开电压(3)2.2正(4)4小(5) 电压(6)B。

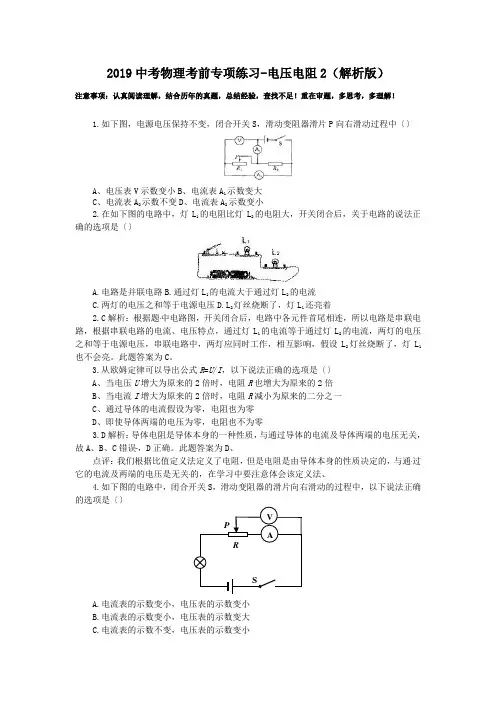

2019中考物理考前专项练习-电压电阻2(解析版).doc
2019中考物理考前专项练习-电压电阻2（解析版）注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！1.如下图，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右滑动过程中〔〕A、电压表V示数变小B、电流表A1示数变大C、电流表A2示数不变D、电流表A2示数变小2.在如下图的电路中，灯L1的电阻比灯L2的电阻大，开关闭合后，关于电路的说法正确的选项是〔〕A.电路是并联电路B.通过灯L1的电流大于通过灯L2的电流C.两灯的电压之和等于电源电压D.L2灯丝烧断了，灯L1还亮着2.C解析：根据题中电路图，开关闭合后，电路中各元件首尾相连，所以电路是串联电路，根据串联电路的电流、电压特点，通过灯L1的电流等于通过灯L2的电流，两灯的电压之和等于电源电压，串联电路中，两灯应同时工作，相互影响，假设L2灯丝烧断了，灯L1也不会亮。
此题答案为C。
3.从欧姆定律可以导出公式R=U/I，以下说法正确的选项是〔〕A、当电压U增大为原来的2倍时，电阻R也增大为原来的2倍B、当电流I增大为原来的2倍时，电阻R减小为原来的二分之一C、通过导体的电流假设为零，电阻也为零D、即使导体两端的电压为零，电阻也不为零3.D解析：导体电阻是导体本身的一种性质，与通过导体的电流及导体两端的电压无关，故A、B、C错误，D正确。
此题答案为D、点评：我们根据比值定义法定义了电阻，但是电阻是由导体本身的性质决定的，与通过它的电流及两端的电压是无关的，在学习中要注意体会该定义法、4.如下图的电路中，闭合开关S，滑动变阻器的滑片向右滑动的过程中，以下说法正确的选项是〔〕A.电流表的示数变小，电压表的示数变小B.电流表的示数变小，电压表的示数变大C.电流表的示数不变，电压表的示数变小D.电流表的示数变大，电压表的示数变大[21世纪教育网4.C解析：原电路的等效电路如上图所示，闭合开关S ，将滑动变阻器的滑片向右滑动的过程中，R 左增大，R 右减小，但电路中的总电阻不变，干路电流不变，所以电流表示数不变，电压表测量的是R 右两端的电压，流过R 右的电流不变，但其阻值变小，所以其两端电压变小，即电压表示数变小。

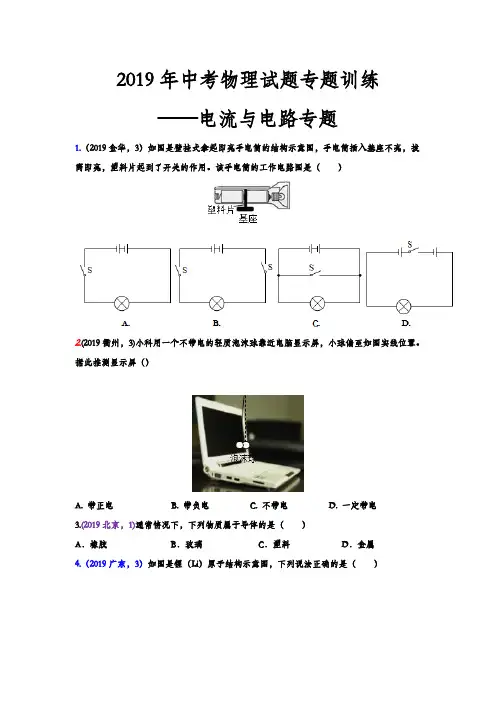

2019年中考物理试题专题训练——电流与电路专题(word版有答案)
2019年中考物理试题专题训练——电流与电路专题1.（2019金华，3）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。
该手电筒的工作电路图是（）2.(2019衢州，3)小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。
据此推测显示屏（）A. 带正电B. 带负电C. 不带电D. 一定带电3.(2019北京，1)通常情况下，下列物质属于导体的是（）A．橡胶B．玻璃C．塑料D．金属4.（2019广东，3）如图是锂（Li）原子结构示意图，下列说法正确的是（）A．锂原子由质子和中子组成B．锂原子由带正电的原子核和核外带负电的电子组成C．锂原子的质子数是电子数的两倍，所以锂原子带正电D．锂原子失去电子后带负电5.（2019山西，5）小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图）。
对该现象解释正确的是（）A．摩擦的方法创造了电荷使两气球带了电B．摩擦的方法使气球分子发生转移而带电C．这种现象与验电器的工作原理相同D．两气球因带了异种电荷而互相排斥6.（2019内江，5）下列有关电现象的说法中正确的是（）A．验电器的工作原理是同种电荷互相排斥B．摩擦起电是利用摩擦的方式创造电荷C．电荷的移动形成电流D．与丝绸摩擦过的玻璃棒带负电荷7.（2019乐山，2）如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是A．干木条B．铜丝C．塑料棒D．陶瓷棒8.（2019新疆，4）芯片是指含有集成电路的硅片，制造芯片的主要材料是A. 导体B. 半导体C. 绝缘体D. 超导体9.（2019潍坊，2）如图所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是（）A．正电荷B．负电荷C．异种电荷 D．同种电荷10.(2019上海，4)原子核中带正电的粒子是A.原子B.质子C.中子D.电子11.（2019 青岛，10）下列说法错误的是A.只有静止的物体才有惯性B.同种电荷互相排斥，异种电荷互相吸引C.做功改变内能的实质是机械能与内能的相互转化D.大小相等、方向相反、作用在同一直线上的两个力一定彼此平衡12.(2019怀化，2)下列物质在一般情况下，都属于导体的是A.石墨、塑料B.铜、大地C.橡胶、玻璃D.陶瓷、铜13.（2019湘潭，13）如图所示，水平静止放置的易拉罐会向摩擦过的塑料管滚动，可知它们之间存在（）A．电荷间相互吸引力B．电荷间相互排斥力C．磁极间相互吸引力D．磁极间相互排斥力14.（2019年郴州，10）如图所示，一根支在支架上的塑料吸管，能在水平面内自由转动。
2019年中考物理试题专题训练——欧姆定律专题2(word版含参考答案)
2019年中考物理试题专题训练——欧姆定律专题一、选择题1.（2019襄阳，9）如图所示,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中,下列说法正确的是A. 电流表A1的示数变大B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大2.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。
闭合开关S,电路正常工作。
过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是A.可能是灯L断路,电流表的示数变小B. 可能是电阻R短路,电压表的示数变大B.可能是灯L短路,电压表的示数变大D. 可能是电阻R断路,电流表的示数变小3.（2019新疆，9）如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大4.（2019淮安，8）如图（a ）所示是电阻甲和乙的I-U 图像；（b ）、（c ）是它们的部分电路连接示意图，下列说法错误的是A. 当电阻乙两端电压为2. 5V 时，它的阻值和甲的阻值相等B. 图（b ）中，当电压U 为3V 时，乙的电阻为5Ω。
C. 图（c ）中，当电压U 为2V 时，干路总电流为0.6AD. 图（c ）中，在电压U 从0增大到2.5V 的过程中，通过甲、乙两电阻的电流之差先变大后变小 5. (2019扬州，9）如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是A. 滑片向左滑动，电流表示数增大，电压表示数减小B. 滑片向左滑动，电流表、电压表示数都增大C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数减小，电压表示数增大6. (2019泰州，12）如图,R 1>R 2,闭合开关,将滑动变阻器的滑片向左滑动,电压表V 1示数变化量的绝对值为△U 1,电压表V 2示数变化量的绝对值为△U 2,滑动变阻器R 两端电压变化量的绝对值为△U 3,下列说法正确的是A. V1示数变小,V2示数变大B. V1示数变大,△U1<△U2C. V2示数不变,△U1=△U3D. V2示数变大,△U1<△U37.（2019连云港，6）如图所示，电源电压恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。

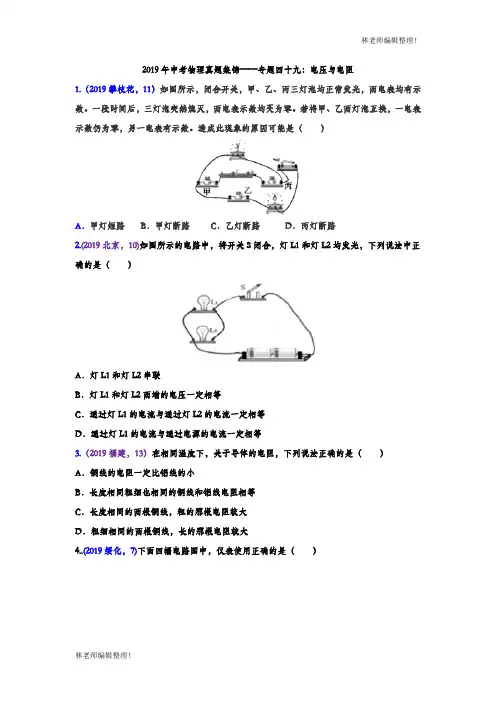

2019年中考物理真题集锦——专题四十九：电压与电阻(含答案)
2019年中考物理真题集锦——专题四十九：电压与电阻1.（2019攀枝花，11）如图所示，闭合开关，甲、乙、丙三灯泡均正常发光，两电表均有示数。
一段时间后，三灯泡突然熄灭，两电表示数均变为零。
若将甲、乙两灯泡互换，一电表示数仍为零，另一电表有示数。
造成此现象的原因可能是（）A．甲灯短路B．甲灯断路C．乙灯断路D．丙灯断路2.(2019北京，10)如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法中正确的是（）A．灯L1和灯L2串联B．灯L1和灯L2两端的电压一定相等C．通过灯L1的电流与通过灯L2的电流一定相等D．通过灯L1的电流与通过电源的电流一定相等3.（2019福建，13）在相同温度下，关于导体的电阻，下列说法正确的是（）A．铜线的电阻一定比铝线的小B．长度相同粗细也相同的铜线和铝线电阻相等C．长度相同的两根铜线，粗的那根电阻较大D．粗细相同的两根铜线，长的那根电阻较大4..(2019绥化，7)下面四幅电路图中，仪表使用正确的是（）5.（2019孝感，6）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（）A．断开S1和S3，闭合S2时，R1和R2并联B．断开S1和S3，闭合S2时，电压表测量电源电压C．断开S2，闭合S1时S3，R1和R2串联D．断开S1，闭合S2时S3，R2被短路6.（2019玉林，）超导现象是指某些物质在温度很低时电阻变为零的现象。
如果某种超导材料能应用于实际，最适合用来制作A.保险丝B.输电导线C.电炉丝D.变阻器的电阻丝7.（2019玉林，）光敏电阻的阻值随光照强度的增大而减小。
如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是A.电流表和电压表的示数均变小B.电流表和电压表的示数均变大C.电流表的示数变小，电压表的示数变大D.电流表的示数数大，电压表的示数变小8.（2019菏泽，7）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（）9.（2019黔东南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大10.(2019怀化，12)我国自行研制的歼-20隐形战斗机的关键部件采用了碳纤维材料，该材料具有比同体积的常规材料轻、抗力本领强、耐腐蚀、抗电磁干扰能力好等许多优点。
19年【中考】物理试题解析汇编：第04期专题12电路电流电压电阻含解析69(含答案).doc
专题12 电路电流电压电阻一、单选题1．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是A．B．C．D．【来源】广西梧州2018年中考物理试题【答案】B【解析】【详解】D．当只闭合开关时，两灯泡都发光；只闭合时绿灯亮。
故D不正确。
故答案为B。
【点睛】本题考查了电路的串、并联在实际中的应用，关键是知道红绿交通信号灯两灯泡不会同时亮，它们可以独立工作互不影响，从而找出最符合题意的答案。
2．取两个相同的验电器甲和乙，使甲带电，乙不带电。
如图所示，可以看到甲的金属箔张开，乙的金属箔闭合，用橡胶棒把甲和乙连接起来会发现验电器金属箔的张角A．甲、乙都增大B．甲、乙都减小C．甲、乙都不变D．甲减小，乙增大【来源】广西梧州2018年中考物理试题【答案】C【解析】【详解】【点睛】本题解答的关键是要知道橡胶棒是绝缘体，无法发生电荷的转移，因此金属箔的张角不会变。
3．如图所示电路中，电源电压不变，只闭合开关，电流表的示数为，再闭合开关，电流表示数变化了，则同时闭合、后，相同时间内、消耗的电能之比是A．3：4 B．4：3 C．7：3 D．4：7【来源】青海省2018年中考物理试题【答案】A【解析】【详解】，则是只有R1的简单电路，电流表测的是由电路图知道，若只闭合S1R的电流，此时I1 =0.3A；当再闭合S2时，R1、R2并联，电流表测干路中的1电流，由于并联电路中各电阻互不影响，所以通过R1的电流仍然是I1 =0.3A，由于电流表示数变化了0.4A，则说明通过R2的电流是I2=0.4A，又因为并联电路各支路两端的电压相等，即U1 =U2，由W=UIt知道，在相同时间内R、R2消耗的电能之比是：，故选A。
1【点睛】本题考查的是串、并联电路的特点和电能的计算，解题的关键是得到两个支路电流大小。
4．用丝绸摩擦过的玻璃棒去接近一个轻质小球时，出现了如图所示的情况，则该小球的带电情况是A．带正电荷B．带负电荷C．不带电荷D．无法判断【来源】青海省2018年中考物理试题【答案】A【解析】【详解】自然界存在两种电荷，正电荷和负电荷，且同种电荷相互排斥，异种电荷相互吸引。
2019年物理中考：电压和电阻(含解析)练习题
2019年物理中考：电压和电阻（含解析）练习题一、单选题1．滑动变阻器的工作原理是改变接入电路中电阻丝的A．长度 B．粗细 C．温度 D．密度【答案】A【解析】【分析】滑动变阻器工作原理：移动滑片改变接入电路电阻丝的长度，来改变接入电路的电阻。
【详解】滑动变阻器移动滑片时，改变接入电路电阻丝的长度，不能改变接入电阻丝的横截面积和材料，所以，滑动变阻器工作原理是：通过移动滑片改变接入电路电阻丝的长度，来改变接入电路的电阻，故选A。
2．你的家中照明用的电压为A．0.2伏 B．1.5伏 C．110伏 D．220伏【答案】D【解析】【分析】根据我国照明电路的电压回答即可。
【详解】我国照明电路的电压是220V，所以家中照明用的电压为220V，故选D。
3．下列单位中，属于电能单位的是A．安培 B．伏特 C．瓦特 D．千瓦时【答案】D【解析】【详解】A、安培是电流的单位，故A错误；B、伏特是电压的单位，故B错误；C、瓦特是功率的单位，故C错误；D、千瓦时是电能的单位，故D正确。
故选D。
4．在国际单位制中，力的单位是以哪位科学家的名字命名的（）A．安培 B．帕斯卡 C．牛顿 D．焦耳【答案】C【解析】【详解】A、安培是电流的基本单位。
故A不符合题意；B、帕斯卡是压强的基本单位。
故B不符合题意；C、牛顿是力的基本单位。
故C符合题意；D、焦耳是功和能量的基本单位。
故D不符合题意。
5．王瑞同学为了研究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路。
实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是（）A．若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变大B．若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变C．若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变D．若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大【答案】A【解析】【详解】（1）若①为电压表，②、③为电流表，R1与R2并联，电压表①测电源的电压，电流表②干路电流，电流表③测R2支路的电流，因电源的电压不变，所以，滑片移动时，电压表①的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过电流表③的示数不变，故D错误；将滑动变阻器的滑片从中点向左移动，接入电路中的电阻变小，由I=U可知，通过R1R支路的电流变大，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表②的示数变大，故B错误；（2）若①为电流表，②、③为电压表，R1与R2串联，电流表①测电路中的电流，电压表②测R2两端的电压，电压表③测电源的电压，因电源的电压不变，所以，滑片移动时，电压表③的示数不变，故C错误；将滑动变阻器的滑片从中点向左移动，接入电路中的电阻变小，电路中的总电阻变小，可知，电路中的电流变大，即电流表①的示数变大，由U＝IR可知，R2两端的电由I=UR压变大，即电压表②的示数变大，故A正确。
2019年初中物理中考复习19：电压电阻(含答案及详细解析)
2019年初中物理中考复习19：电压电阻一、单选题（共11题；共22分）1. ( 2分) 关于电压、电流和电阻。
下列说法正确的是（）A. 电压使导体中产生大量自由电子B. 电压使自由电荷定向移动形成电流C. 导体中通过的电流越大，它的电阻越小D. 绝缘体在任何情况下都不会导电2. ( 2分) 甲和乙是同种材料、相同横截面积的导体，若长度L甲＞L乙，则R甲、R乙的大小关系是（）A. R甲＞R乙B. R甲＜R乙C. R甲＝R乙D. 无法确定3. ( 2分) 如图甲所示电路，当闭合开关S后，两个电压表指针偏转均为乙图所示，则电阻R1和R2两端的电压分别为（）A. 8V 2VB. 10V 2VC. 2V 8VD. 2V 10V4. ( 2分) 关于滑动变阻器和电阻箱的下列说法中，正确的是( )A. 它们都能任意连续改变接人电路的电阻大小B. 它们都能显示接入电路的电阻大小C. 它们都是靠改变导线的粗细来改变电阻的D. 它们都能逐渐改变所在电路的电流大小5. ( 2分) 教室里装有多盏电灯，每多开一盏灯，则教室内电路的（）A. 总电流增大B. 总电压增大C. 总电阻增大D. 总电压、总电流都不变6. ( 2分) 下列各图中，电压表读数为L2两端的电压的是（）A. B. C. D.7. ( 2分) 如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为( )A. 2 VB. 3 VC. 5 VD. 7 V8. ( 2分) 如图所示电路中，甲、乙两处分别接人电流表或电压表。
当s闭合后，为使两灯均能发光，则( )A. 甲接电流表，乙接电压表B. 甲、乙均接电流表C. 甲、乙均接电压表D. 甲接电压表，乙接电流表9. ( 2分) 如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是( )A. B.C. D.10. ( 2分) 如图所示电路，开关闭合后两灯发光，以下说法正确的是（）A. 电压表V的示数一定等于V1的示数B. 电压表v的示数一定大于V1的示数C. 电流表A的示数一定等于A1的示数D. 电流表A的示数一定等于A1的示数的2倍11. ( 2分) 在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V二、填空题（共4题；共10分）12. ( 2分) 小灯泡L1和L2串联在电路中，L1较亮，L2较暗，则通过L1、L2的电流I1________I2，L1、L2两端的电压U1________U2。
2019年中考物理第一轮知识点复习电路电流电压电阻专项训练习题及答案
电路电流电压电阻一、选择题（每题3分，共30分）1.下列说法中正确的是（）A．自由电子定向移动的方向为电流的方向 B．木质铅笔里的石墨芯属于导体C．物体的内能增大，温度一定升高 D．发生热传导的条件是两个物体含有的热量不同【答案】B2.图为试电笔的结构及使用方法。
下列说法正确的是（）A．试电笔可以判断物体是带正电还是带负电B．若氖管发光，说明人体成为了电流的通路C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体D．在两种使用试电笔的方法中，甲是正确的，乙是错误的【答案】B3.如图中两灯规格不同，能测出通过灯L1电流的电路是（）A．B．C．D．【答案】C4.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P问左移动时，灯泡变亮。
则下列接法符合要求的是A．M接A，N接D B．M接B，N接CC．M接A，N接B D．M接C，N接D【答案】A5.下列说法中，正确的是（）A．灯丝、碳棒、发光二极管（LED）都由导体制成B．给手机充电时，手机的电池相当于电源C．闭合电路中，电流方向从电源正极流出，经过用电器，流向电源的负极D．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比【答案】C6.小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是A． B．C． D．【答案】B7.取两个相同的验电器甲和乙，使甲带电，乙不带电。
如图所示，可以看到甲的金属箔张开，乙的金属箔闭合，用橡胶棒把甲和乙连接起来会发现验电器金属箔的张角A．甲、乙都增大 B．甲、乙都减小C．甲、乙都不变 D．甲减小，乙增大【答案】C8.用丝绸摩擦过的玻璃棒去接近一个轻质小球时，出现了如图所示的情况，则该小球的带电情况是A．带正电荷B．带负电荷C．不带电荷D．无法判断【答案】A9.下列生活用品常温下可以导电的是（）A．牙刷 B．玻璃杯 C．瓷碗 D．铅笔芯【答案】D10.为保证司乘人员的安全，轿车上设有安全带未系提示系统。
