供电段低压架空线路检修作业指导书
供电段低压架空线路检修作业指导书 1. 适用范围 本作业指导书适用于供电段管内35kV及以下电力架空线路的检修和作业过程中关键问题的处理。 2. 规范性引用文件 下列文件对于本作业指导书的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。 《铁路电力安全工作规程》 铁运〔1999〕103号 《铁路电力管理规程》 铁运〔1999〕103号 《铁路电力工程施工技术指南》 TZ207-2007 《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版 （80）铁机字 1817号 《铁路技术管理规程》（普速铁路部分） 3. 编制依据 根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。 4. 架空线路检修作业指导书 4.1. 检修准备工作 4.1.1. 检修人员准备 序号 作业内容 人数 负责人 作业组员 1 工作执行人 1 2 工作许可人 1 3 工作监护人 2 根据作业需要而定 4 坐台防护人员 1 根据作业需要而定 5 现场防护人员 2 6 工作组员 2 4.1.2. 检修工器具、材料、防护用品准备
序号 名称 型号 单位 数量 备注 1 接地线 组 根据需要 2 零克棒 副 根据需要 3 验电器 只 根据需要 4 绝缘手套 双 根据需要 5 铝合金升降梯 把 根据需要 6 紧线器 把 根据需要 7 放线架 副 根据需要 8 手板葫芦 个 根据需要 9 大绳 根 根据需要 10 吊绳 根 根据需要 11 电动钻锤（电钻） 把 根据需要 12 钻头 根 根据需要 13 放线滑轮 个 根据需要 14 钢丝套 副 根据需要 15 钢丝绳 根 根据需要 16 动滑轮 个 根据需要 17 钢钎 根 根据需要 18 立杆器 付 根据需要 19 二锤 把 根据需要 20 捣固锤 把 根据需要 21 铁锹 把 根据需要 22 十字镐 把 根据需要 23 锄头 把 根据需要 24 斧头 把 根据需要 25 抬杠 根 根据需要 26 平锉 把 根据需要 27 圆锉 把 根据需要 28 锯弓 把 根据需要 29 安全标志牌 块 根据需要 30 警示带 盘 根据需要 31 臂章（袖标） 个 根据需要 32 防护旗 面 根据需要 33 望远镜 副 根据需要 34 高枝剪 把 根据需要 35 砍刀 把 根据需要 36 断线钳 把 根据需要 37 内六角扳手 套 根据需要 38 机械打孔机 台 根据需要 39 螺帽切除器 台 根据需要 40 全能王压接钳 把 根据需要 41 万能卡线器 个 根据需要 42 便携式高速电锯 把 根据需要 43 手动液压切刀 把 根据需要 1 44 手动切断工具 把 根据需要 45 扭力扳手 套 根据需要 46 套筒 套 根据需要 47 双向棘轮板手(快速板手) 把 根据需要 48 梅花扳手 把 根据需要 49 克丝钳 把 根据需要 50 活动扳手 把 根据需要 51 活动扳手 把 根据需要 52 智能型兆欧表 只 根据需要 53 万用表 只 根据需要 54 接地电阻测试仪 只 根据需要 55 相序仪 只 根据需要 56 铁榔头 把 根据需要 57 登高板 付 根据需要 58 水平尺 把 根据需要 59 卷尺 把 根据需要 60 板尺 把 根据需要 61 测距仪 台 根据需要 62 对讲机 台 根据需要 63 浪涌保护器 只 根据需要 64 蝴蝶型绝缘子 个 根据需要 65 低压针式绝缘子 个 根据需要 66 电力铁横担 根 根据需要 67 U型螺栓带帽 套 根据需要 68 杆顶支座抱箍 套 根据需要 69 拉线抱箍 副 根据需要 70 铁拉板 付 根据需要 71 可调UT型线夹 副 根据需要 72 楔形线夹 副 根据需要 73 M型垫铁 块 根据需要 74 镀锌螺栓带帽 套 根据需要 75 钢线卡 个 根据需要 76 拉线棒 根 根据需要 77 U型抱箍 套 根据需要 78 铝并沟线夹 个 根据需要 79 铜铝并沟线夹 个 根据需要 80 钢芯铝绞线 米 根据需要 81 铝绞线 米 根据需要 82 橡皮绝缘线 米 根据需要 83 钢绞线 米 根据需要 84 椭圆接续管 根 根据需要 85 镀锌铁线 kg 根据需要 86 铝包带 kg 根据需要 87 铜铝过渡设备线夹 钎焊型 块 根据需要 88 铜端子 个 根据需要 89 铜铝接线端子 钎焊型 个 根据需要 90 油漆 Kg 根据需要 91 钢锯条 片 根据需要 92 油漆刷 把 根据需要 93 砂纸 张 根据需要 94 棉纱 Kg 根据需要 95 螺栓松动剂 瓶 根据需要 96 变压器油 Kg 根据需要 97 接地体 根 根据需要 98 黄油 根 根据需要 99 导电膏 瓶 根据需要 100 配电箱 个 根据需要 101 微型断路器 个 根据需要 102 绝缘粘胶带 圈 根据需要 4.1.3. 检修作业准备
序号 工作内容 作业准备要求 责任人 备注 1 提报月、日计划 1.每周四12点前提报次周计划； 2.提前3日打提报日计划。 工区负责人
2 明确工作任务 本次作业内容是
3 填发停电作业工作票 1.按《铁路局电力作业安全工作票执行标准》填写； 2.提前一天交由工作执行人。
4 绘制图示分工表 1.根据作业范围及内容绘制 2.提前一天交由工作执行人。
5 填写派工单 1.根据作业内容和人员填写 2.提前一天交由工作执行人。
6 工器具、材料准备 提前一天准备齐全并进行外观检查、实验合格
7 召开作业前开工会 1.组织学习本次作业指导书； 2.做好危险点分析，交待安全注意事项； 3.图示分工，明确人员分工职责。 4.2. 检修技术标准 4.2.1. 清扫各低压架空线路的绝缘子；铁横担锈蚀面积最大不超过400mm2，对小于 40mm2的局部除锈彻底后再刷防锈漆。 4.2.2. 检查架空线路导线、绝缘子绑扎线应完好无损伤，对于导线断股、散股情况，根据导线断股、散股程度进行修复或更换。 4.2.3. 电杆应正直无歪斜、脱线。校正倾斜，脱线的电杆。杆身倾斜，直线杆不大子稍径的一半（或一个）；转角杆、终端杆不大于一个稍径（或2个），电杆脱线不超过100mm；（或150mm），杆身的自身弯度不超过杆长的2/1000。 4.2.4. 检查电杆有无裂纹，裂纹宽度小于10mm，横向裂纹的长度小于1/2周长，纵向裂纹的长度应小于1米，有裂纹但未超过上述标准的，可用水泥砂浆进行修补。否则应更换电杆。 4.2.5. 检查电杆杆顶有无封堵，电杆有无露筋之处。如未封顶应用水泥封堵良好，露筋之处用水泥修补。 4.2.6. 线路开关外观电器完好，绝缘电阻测试合格。 4.2.7. 检查横担中心距杆顶的距离不应小于200mm，10kV及以下不同回路的电力线路共杆设时，各横担中心间的垂直距离应符合规程规定，否则应进行调整至符合规定标准。 4.2.8. 校正倾斜横担，更换腐朽、锈蚀、劈裂和过于弯曲的横担。 4.2.9. 埋设在山坡及河道附近易被洪水冲刷地段的电杆，应检查电杆基础被冲刷的程度，有危及电杆安全的情况，应采用石围栏进行防护。 4.2.10. 电杆接地线、接地装置完好，保护接地、防雷接地电阻测试应符合要求。 4.3. 检修作业流程 确定作业项目人员准备机、料、具及防护用品准备开工前准备开具作业票派工单图示分工通知用户宣布开工作业宣读工作票人员分工作业前停电倒闸采取相应安全措施开始作业作业结束
召开小组会技术资料整理 4.4. 检修过程中关键问题的处理方法 序号 关键问题 处理方法 备注 1 导线散股、断股、烧伤 可采用修补管修补或更换
2 电杆位于易冲刷地段，杆基不稳 采用石围栏进行防护。
3 防雷、保护接地电阻超标 1、接地体周围深挖后加降阻剂降低接地电阻； 2、在低洼土质较好地段增加接地体降低接地电阻
4 线路通道树木侵界，砍伐困难 将架空裸导线更换为架空绝缘线或电缆 4.5. 检修过程中安全风险点及卡控措施 序号 风险点 卡控措施
1 触电伤害 1.听从统一指挥，核对作业范围、作业回路，防止误登带电杆塔； 2.按规定进行检电、接地封线、悬挂标示牌，严格履行工作许可手续； 3.严格保证与带电体的安全距离； 4.对架空线路组充分放电并加挂接地封线。
2 高处坠落 1.对使用的梯子做好登梯前的检查； 2.登梯时应有专人扶持； 3.登高作业，应系好安全带；安全带要系在牢固的构件上； 4.注意防冻防滑。天气冷时登高前应先活动手脚。
3 高处坠物伤人 1.用绳索传递工器具、材料； 2.作业人员戴好安全帽并系好帽绳，防止上端掉落材料、工器具，砸伤下方工作人员；
4 人身伤害 1.在行走时，应精力集中，注意路况，防止跌倒摔伤； 2.防中暑。天气热时，必须携带防暑药品。在作业过程中，作业人员要掌握自身身体状况，一有不适要及时提出； 3、严禁铁路道心行走，横过铁路应“一站二看三通过”；
5 山火隐患 进入山区、林区严禁吸烟、严禁携带火种，防止山火。严防危树接近带电线路或违章带电砍伐超高危树、危竹等引发山火。
可打印11、低压开关柜运行维护及检修作业指导书
低压开关柜运行维护及检修规程1、范围本标准规定了西气东输成品油管道输油站配备的低压开关柜运行、维护及检修工作。
本标准适用于西气东输成品油管道输油站配备的低压开关柜。
2、规范文件的引用2.1 低压开关柜运行维护及检修规程2.2 0.4KV低压开关柜的的技术要求2.3 低压开关柜完好标准3、低压开关柜的完好标准：3.1 资质1）新购设备“三证一标志”图纸资料齐全，有专人验收并有记录。
2）检修后设备有检修试验记录，有专人验收并有记录。
3）设备整定值有专人计算，整定正确。
3.2 外观1）零部件完整齐全，板体或盘面不变形，整洁无油污，积尘，无锈蚀。
2）低压开关板的间应开启灵活，并有插销或锁，开启角度不小于9003）绝缘瓷瓶表面清洁，无破损，裂纹，无放电痕迹。
4）接地标志明显，接地装置符合规定，有规定期内的接地电阻测定记录。
5）各元件安设牢固，不松动，不歪斜。
3.3 母线1）母线的漆色及相序符合下列规定，母线固定可靠，接头紧密。
2）支承瓷瓶表面清洁，无油垢，积尘，无裂纹，破损，无放电痕迹。
3）运行中温度不得超过700C，焊压接头温度不得超过650C。
3.4 隔离刀闸开关1）手柄清洁，无污垢，无灼烧痕迹。
2）分、合闸手柄灵活可靠，开关刀闸与刀夹接触良好，接触面积不小于75%。
3.5 熔断器1）固定牢靠，熔断器管无严重烧痕，无裂纹。
2）熔体选择符合规定，接触良好。
3.6自动开关1）本体清洁，无积垢，积尘，无破损，裂纹。
2）接触表面无严重烧痕，三相接触不同期性不大于0.5mm，触点行程，超行程应符合规定。
3）动作灵活，运行中无异响。
4）消弧装置固定可靠，无缺片或联片，无裂纹。
3.7 保护装置及计量仪表1）动作灵敏可靠，指示正确，无刮卡现象，并有规定期内的试验合格记录。
2）绝缘良好，用500V兆欧表测定全部保护回路的绝缘电阻值，应不低于1MΩ；在潮湿的地点（井下）允许低到0.5MΩ3.8 二次回路1）配线整齐，清晰，导线绝缘良好，无损伤，柜内导线不得有接头。
电力线路安全作业指导书(二篇)
电力线路安全作业指导书本安全作业指导书依据，《国家电网公司电力安全工作规程》（电力线路部分）（试行）（以下简称《规程》）编制，凡未涉及内容或与《规程》相抵触的，以《规程》为准。
适用于动力部所辖高压电力线路的施工、检修作业，是电力线路作业安全管理工作程序、标准的依据，必须遵照执行。
第一章安全工作程序电力线路施工、检修作业安全工作应依据下列程序进行。
1.1作业申请1.2现场勘察1.3工作票签发和使用1.4作业许可1.5作业工前会1.6安全确认1.7安全监护1.8安全作业1.9作业间断和终结第二章程序标准2.1作业申请2.1.1线路作业，必须向部电力调度提出申请，经批准后方可进行。
2.1.2计划性检修作业提前24小时，临时检修、事故抢修作业在作业开始前提出申请。
2.1.3申请内容包括：停电线路名称、杆塔编号、作业内容、计划时间、工作负责人、联系方式。
2.1.4申请时，语言清晰，表述准确，经接受人员复诵确认无误并批准后，各自记录备案。
2.2现场勘察2.2.1工作票签发人、工作负责人必须对现场设备状况、作业环境熟悉、了解。
2.2.2进行线路施工作业或工作票签发人和工作负责人认为有必要现场勘察的施工、检修作业，施工、检修单位均应根据工作任务组织现场勘察，并做好记录。
2.2.3现场勘察应查看施工、检修作业需要停电的范围、保留的带电部位和作业现场的条件、环境及其他危险点等。
根据现场勘察结果，对危险性、复杂性和困难程度较大的作业项目，应编制组织措施、技术措施、安全措施，经本单位主管生产领导批准后执行。
2.3工作票签发和使用2.3.1工作票签发2.3.1.1电力线路施工、检修作业，必须由有资格并经公布的人员，按《规程》规定要求填写、签发工作票或事故应急抢修单。
2.3.1.2工作票签发人，在签发前应针对作业对象、内容、环境、人员、工器具和工艺等进行全面危险源辨识，制定相应控制措施，提出具体安全作业要求条件，填入工作票。
低压开关柜检修作业指导书
低压开关柜检修作业指导书1适用范围本指导书适用于电力变配电所低压开关柜内的进线柜、馈出柜、电容器柜、RTU柜检修作业。
2编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运（ 1999） 103 号）。
2.2《铁路电力安全工作规程补充规定》（铁总运[2015]51号）。
2.3《杭州供电段高速铁路电力设备检修实施细则》。
2.4《杭州供电段高速铁路电力设备运行实施细则》。
2.5《杭州供电段普速铁路电力设备检修实施细则》。
2.6《杭州供电段普速铁路电力设备运行实施细则》。
3 安全风险提示3. 1风险识别3.1. 1 低压开关柜检修作业存在触电伤害。
3.2管控措施3.2. 1工作人员必须穿绝缘鞋、工作服，戴安全帽、测电笔（验电器）、手套和工具袋。
3.3.2 严格执行“二票一簿”制度，办理好要令许可，并做好安全预想。
3. 2. 3 对电容柜检修作业前需进行彻底放电。
3.2. 4 检修作业中靠近其他带电设备时，带电部分需设缆绳，并挂相应的警示牌，作业过程中人员机具与带电部分要保持足够的安全距离。
4.2. 5 严禁用未拧干水凝潮湿抹布进行洗擦和水冲洗电气设备。
5.作业程序5.1作业前准备5.1.1检修前应进行设备查勘，对已损坏的指示仪表、指示灯、转换开关、按钮等设备做好记录。
对一次主接线图、设备名称与供电系统图纸、技术档案图纸进行核对。
4.1.2 准备好作业所需的工具材料。
4.1.3 根据实际设置驻站联络员，做好登销记。
4.2检修作业4.2.1 低压开关柜检修作业4.2.1. 1 对全部配电装置逐面进行检查、清扫，从上至下。
4.2.1.2 检查修理各种开关，接触器，使其接触良好，无烧损，固定完好，运行无噪声。
4.3.1.3 检查熔断器，应符合容量要求，接触良好；检查互感器装置连接部位无氧化。
4.4.1.4 检查引出线，应符合容量要求，接头无过热氧化，排列整齐，检查母排应无氧化，相色明显。
4.5.1.5 检查端子排，使编号完整、正确、接头无损伤，弯曲方向正确。
电力检修作业指导书
电力检修作业指导书第一章概述1.1 作业背景电力设备的正常运行是保障生产和生活的重要条件，然而长期的运行不可避免地会导致设备的老化和损坏。
为了确保设备的安全运行，保障供电质量，减少故障和停电时间，需要进行定期的电力检修作业。
1.2 作业目的本指导书的目的是为电力检修人员提供指导和规范，确保他们在执行电力检修作业时遵循正确的操作流程和安全规范，有效地排除设备故障，提高设备可靠性和供电质量。
第二章作业准备2.1 作业计划在进行电力检修作业之前，需要制定详细的作业计划。
作业计划包括作业地点、作业时间、作业范围、作业人员等信息，确保作业能够按照计划进行。
2.2 作业人员培训作业人员需要接受相关培训，熟悉电力设备的检修流程和安全操作规范。
培训内容涵盖设备的基本知识、操作技巧、应急处理措施等，确保作业人员具备必要的技能和知识。
2.3 作业设备和工具准备根据作业计划，准备必要的作业设备和工具，包括绝缘手套、绝缘工具、脚手架、隔离器材等。
确保作业过程中能够安全、高效地使用这些设备和工具。
第三章作业流程3.1 作业前准备在开始进行电力检修作业之前，首先需要检查作业现场的环境和设备状况。
确保作业现场没有明火、易燃物品等危险因素，并对设备进行外观检查，确保设备没有异常情况。
3.2 断电操作在进行电力设备的检修作业之前，必须先进行断电操作。
断电操作应按照相关规定进行，确保作业过程中的安全。
3.3 工作票签发在进行电力设备检修作业之前，必须按照规定签发工作票。
工作票中包含作业地点、作业内容、作业时间等信息，是作业过程中的重要依据。
3.4 检修作业根据工作票上的作业内容和要求，进行电力设备的检修作业。
在作业过程中，要注意安全操作规程，使用绝缘工具和设备，避免触电和其他安全事故的发生。
3.5 测试和恢复在完成电力设备的检修作业后，需要进行相应的测试，确保设备的正常运行。
测试结果应与预期目标进行比对，确保故障得到排除和修复。
随后，进行恢复供电操作，使设备重新接入供电系统。
电力架空线路树枝修剪作业指导书
电力架空线路树枝修剪作业指导书1适用范围本作业指导书适用于高、低压电力架空线路下树枝修剪作业。
2 编制依据2.1 《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号) 2.2 《铁路电力安全工作规程补充规定》（铁总运[2015]51号）2.3 《杭州供电段机械动力设备管理实施细则》3 风险识别与管控3.1 风险识别3.1.1 修剪过程中有高空坠落危险。
3.1.2 修剪过程中有触电危险。
3.1.3 修剪过程中有物体打击、机具伤害危险。
3.1.4 修剪过程中有虫蛇叮咬危险。
3.1.5 修剪过程中有滑跌危险。
3.2 风险管控3.2.1 针对检修作业中存在的风险源，做到提前预想，现场控制，使安全风险管控落实到位。
3.2.2 树枝修剪作业必须根据工长或工区临时负责人记录在“安全工作命令记录簿”的口头或电话命令执行。
3.2.3 作业人员必须执行“三戴二穿”制度，规范穿戴好防护品（工作服、工作鞋、护目镜、安全帽），确保人身安全。
（图1）。
3.2.4 上树修剪树枝时，应安排身体灵活、能爬树的人员攀登树木。
禁止攀登脆弱、枯死的树枝，不应攀爬已经锯过的或砍过的树枝。
在树上时，作业人员要选择好合适的站立位置，系好安全带，确认安全带扣子扣好，潮湿天气要注意防滑。
使用梯子时要有一定的坡度，并要有专人扶牢，在梯子上作业，要系好安全带并确认扣子扣好。
安全带都要系在牢固的树枝或构件上，而且是砍伐口的下部。
（图2）图1 图23.2.5 在线路带电的情况下，修剪临近线路的树枝时，作业时至少两人及以上进行，一人操作，一人监护。
修剪人员和修剪工具距带电体的距离应满足下表要求，否则，办理相关停电手续后进行。
操作人员和高枝油锯与带电体之间最小安全距(m)3.2.6 修剪树枝时应确保落枝不要碰压接触网、电力、通信、电视广播线路和铁路线及有关设备、设施等，如无法避免应分段切割及时清理，如修锯下树木会触及接触网和电力线路时，则需采取停电措施后才能修剪。
低压框架式开关检修作业指导书

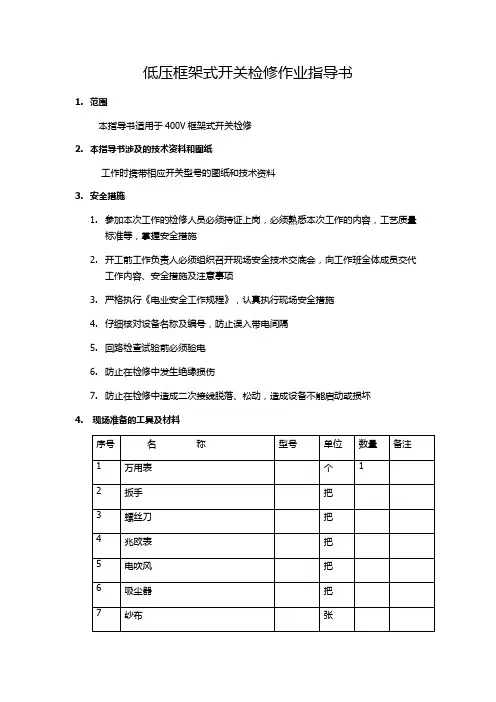

低压框架式开关检修作业指导书
1.范围
本指导书适用于400V框架式开关检修
2.本指导书涉及的技术资料和图纸
工作时携带相应开关型号的图纸和技术资料
3.安全措施
1.参加本次工作的检修人员必须持证上岗，必须熟悉本次工作的内容，工艺质量
标准等，掌握安全措施
2.开工前工作负责人必须组织召开现场安全技术交底会，向工作班全体成员交代
工作内容、安全措施及注意事项
3.严格执行《电业安全工作规程》，认真执行现场安全措施
4.仔细核对设备名称及编号，防止误入带电间隔
5.回路检查试验前必须验电
6.防止在检修中发生绝缘损伤
7.防止在检修中造成二次接线脱落、松动，造成设备不能启动或损坏
4.现场准备的工具及材料
工作准备
《》工器具已准备完毕，材料备品已落实
《》检修现场地面已铺设防护胶垫，现场已完善隔离
《》作业文件已组织学习，工作成员已熟悉本次工作内容、工作范围、工作流程《》已办理相关工作票许可手续
5.检修工序及质量标准
1.移出开关
将开关从间隔摇出至“检修”位置
开关揺进、揺出应自如，无卡涩现象
2.触头系统检查
3.辅助开关检查
按下操作杆无卡涩现象
检查辅助开关接点无烧伤，切换正常、可靠
6.开关试验
检查储能电机外观完好，传动完好
检查分、合闸线圈无烧损现象，出线完好，直阻应为2欧左右
将开关移至“试验”位置，试分、合正常，并测开关合闸接触电阻
A相 B相 C相
7 工作终结
1清理工作现场卫生
2清点工具、仪表
3工作人员撤离现场
4办理工作票终结手续
工作班成员签名
日期年月日。
220kV线路停电更换架空地线作业指导书
220kV线路停电更换架空地线作业指导书作业指导书一、作业背景为确保电网运行的安全稳定，提高220kV线路的可靠性和供电质量，计划对该线路进行停电更换架空地线作业。
本作业指导书旨在明确作业流程、安全措施和质量要求，确保作业顺利进行。
二、作业范围本次作业涉及220kV线路的停电、架空地线的更换以及相关设备的检修。
具体作业范围如下：1. 停电范围：从XX变电站至XX变电站的220kV线路。
2. 更换范围：XX杆至XX杆的架空地线。
3. 检修范围：包括绝缘子、导线夹、接地线等设备的检修。
三、作业流程1. 停电准备a. 通知相关单位和用户，提前告知停电时间和范围。
b. 制定停电计划，明确停电时间和作业人员。
c. 准备必要的工具和设备，确保作业顺利进行。
2. 停电作业a. 断开电源，确保线路停电。
b. 配合作业人员进行架空地线的更换。
c. 检查设备的完好性和安装质量，确保符合相关标准。
3. 检修作业a. 对绝缘子进行清洁和检查，确保绝缘性能良好。
b. 对导线夹进行检修和更换，确保夹紧力合适。
c. 检查接地线的接地情况，确保接地电阻符合要求。
4. 试验验收a. 进行架空地线的绝缘电阻测试，确保绝缘性能良好。
b. 进行导线夹的夹紧力测试，确保夹紧力合适。
c. 进行接地电阻测试，确保接地情况良好。
四、安全措施1. 作业人员必须具备相关资质和技能，严禁无证人员参与作业。
2. 作业前必须进行安全交底，明确作业风险和防范措施。
3. 作业现场必须设置明显的警示标识，确保他人不误进入。
4. 作业人员必须佩戴符合要求的个人防护装备，如安全帽、绝缘手套等。
5. 作业期间必须严格按照操作规程进行作业，禁止违章操作。
五、质量要求1. 架空地线的更换必须符合相关标准和规范要求。
2. 设备的检修必须确保完好性和安装质量。
3. 试验验收结果必须符合相关规范和要求。
六、作业总结1. 完成作业后，及时清理作业现场，确保无遗留物和安全隐患。
10kV线路架空线路停电标准化作业指导书
10kV 线路架空线路停电标准化作业指导书编写： __________年____月 ____日审核： __________年____月 ____日批准： __________年____月 ____日作业负责人：作业时间：年月日时分至年月日时分XX电力有限责任公司目次（略，同范本1）1.标准化作业流程图配电检修标准化作业流程图提出作业任务并填报停电申请单停电申请批准后，组织相关人员勘察作业现场，绘制现场定置图及围栏图，准研究安全组织措施、技术措施、危险点分备析及预控措施阶段根据作业任务，编制标准化作业指导书并逐级审批，填写签发工作票召开班前会学习本作业指导书根据本作业指导书准备工具、材料2、范围由运行单位 (人员 )根据操作票所列工作内容履行许可手续宣读工作票，并结合现场进行安全措施作交底业阶段布置现场辅助安全措施开始作业并履行工作监护制度作业结束，对作业现场检查验收无误后，拆除接地线及现场辅助安全措施履行工作终结手结恢复送电总结阶段召开班后会及时总结当天工作、进行技术资料整理归档，并对本次作业进行评价对指导书的符合性、可操作性进行评佑，提出改进意见本作业指导书针对10kV ××线×× ~××号检修工作，仅适用于该项工作。
3、引用文本1.《中华人民共和国电力法》2.《电力安全工作规程》（电力线路部分）3.DL409 —1991 《电力安全工作规程》（热力机械部分）4.《电力建设安全工作规程》5.《架空配电线路及设备运行规程》6．《架空配电线路设计技术规程》7. 国家电网总 [2003]407 号《安全生产工作管理规定》4、准备阶段4.1工作安排10kV ××线×× ~××号架空线路停电作业准备工作安排序号内容标准责任人备注1明确工作任务本次作业为“ 10kV ××线×× ~××号停电清扫检查”工作2确定作业方法触点打开检查，绝缘子清扫1）审核工作票填写的正确性；3审核并签发工作票2）交工作票签发人进行签发1）组织学习本次作业的作业指导书；2）做好危险点分析；4召开班前会3）交待安全注意事项；4）学习检修质量技术标准；5）交待人员分工4.2作业人员要求10kV ××线×× ~××号架空线路停电作业人员要求（略，同范本1）4.3工器具准备10kV ××线×× ~××号架空线路停电作业工器具准备10kV ××线×× ~××号架空线路停电作业工器具准备工器具准备人：工器具收回人：年月日序号名称规格／编号单位准备数量实际回收数量备注1绝缘杆2验电器3高压接地线4低压接地线5绝缘手套6路锥7大搬子8兆欧表9安全带10脚扣11安全围栏12警告牌前方施工、车辆绕行13警告牌由此上下14警告牌在此工作15传递绳16梯子17手锤18铁锯注：准备的工器具根据现场情况具体确定。
11、低压开关柜运行维护及检修作业指导书
低压开关柜运行维护及检修规程1、范围本标准规定了西气东输成品油管道输油站配备的低压开关柜运行、维护及检修工作。
本标准适用于西气东输成品油管道输油站配备的低压开关柜。
2、规范文件的引用2.1 低压开关柜运行维护及检修规程2.2 0.4KV低压开关柜的的技术要求2.3 低压开关柜完好标准3、低压开关柜的完好标准：3.1 资质1）新购设备“三证一标志”图纸资料齐全，有专人验收并有记录。
2）检修后设备有检修试验记录，有专人验收并有记录。
3）设备整定值有专人计算，整定正确。
3.2 外观1）零部件完整齐全，板体或盘面不变形，整洁无油污，积尘，无锈蚀。
2）低压开关板的间应开启灵活，并有插销或锁，开启角度不小于9003）绝缘瓷瓶表面清洁，无破损，裂纹，无放电痕迹。
4）接地标志明显，接地装置符合规定，有规定期内的接地电阻测定记录。
5）各元件安设牢固，不松动，不歪斜。
3.3 母线1）母线的漆色及相序符合下列规定，母线固定可靠，接头紧密。
2）支承瓷瓶表面清洁，无油垢，积尘，无裂纹，破损，无放电痕迹。
3）运行中温度不得超过700C，焊压接头温度不得超过650C。
3.4 隔离刀闸开关1）手柄清洁，无污垢，无灼烧痕迹。
2）分、合闸手柄灵活可靠，开关刀闸与刀夹接触良好，接触面积不小于75%。
3.5 熔断器1）固定牢靠，熔断器管无严重烧痕，无裂纹。
2）熔体选择符合规定，接触良好。
3.6自动开关1）本体清洁，无积垢，积尘，无破损，裂纹。
2）接触表面无严重烧痕，三相接触不同期性不大于0.5mm，触点行程，超行程应符合规定。
3）动作灵活，运行中无异响。
4）消弧装置固定可靠，无缺片或联片，无裂纹。
3.7 保护装置及计量仪表1）动作灵敏可靠，指示正确，无刮卡现象，并有规定期内的试验合格记录。
2）绝缘良好，用500V兆欧表测定全部保护回路的绝缘电阻值，应不低于1MΩ；在潮湿的地点（井下）允许低到0.5MΩ3.8 二次回路1）配线整齐，清晰，导线绝缘良好，无损伤，柜内导线不得有接头。
架空输电线路巡视作业指导书
架空输电线路巡视作业指导书1. 引言架空输电线路巡视是确保正常电力供应和预防事故的重要环节。
本指导书旨在为巡视人员提供具体的操作步骤和注意事项，保障巡视工作的高效进行。
2. 巡视对象架空输电线路，包括输电塔、导线、绝缘子等设备。
3. 巡视步骤3.1 准备工作在进行巡视前，需要进行以下准备工作：- 正确佩戴个人防护装备，包括安全帽、安全鞋、安全带等； - 检查所需要使用的工具是否完好，如望远镜、测量仪器等； - 确认巡视范围和路线。
3.2 巡视前检查在开始巡视之前，应进行以下检查： - 检查天气条件，确保巡视操作在合适的天气下进行； - 检查输电线路的运行状态，是否有异常情况；- 检查巡视工具和设备是否齐备。
3.3 巡视操作根据巡视范围和路线，按照以下步骤进行巡视操作： 1. 检查输电塔的外观情况，包括塔身、支撑系统、横担等； 2. 使用望远镜检查导线的安装和张力情况； 3. 检查绝缘子的状况，包括是否有裂纹、污染等；4. 检查地线系统的接地情况；5. 检查防震器、避雷装置等附属设备的完好情况； 6. 在巡视过程中，注意记录异常情况和需要修复的问题。
3.4 巡视总结巡视结束后，需要进行总结并记录以下内容： - 发现的异常情况和问题； - 需要修复或更换的设备； - 下次巡视的建议和改进措施。
4. 巡视安全注意事项在进行架空输电线路巡视时，应注意以下安全事项： - 严格遵守电力安全操作规程，确保自身安全； - 注意观察周围环境，防止掉落物或其它危险物品； - 不得擅自触摸或更改导线、绝缘子等设备； - 注意行走路径，防止摔倒或碰撞； - 遇到紧急情况时，及时向上级汇报或求助。
5. 结论本文档提供了架空输电线路巡视的操作指导，包括准备工作、巡视步骤、安全注意事项等。
在巡视过程中，巡视人员应严格按照文档的要求进行操作，确保巡视工作的高效进行，提高巡视效果和电力供应的可靠性。
