电力电子技术实验报告 0电气---答案
注意： 实验报告一定要有实验结果。
涂改的一定要弄得干净一点。
1： 实验报告封皮和实验报告项目里面的每一项的日期，学时，名称等都要填，不能空着。
除了第一次的实验是第⑦周的周四做的，其他的实验都是周一（从第9周——第14周）。
只有第三个实验是4学时，其他的6个都是2学时。
2：实验报告一定要有实验结果。
只要画了的表格就要有内容，不能那么空着，如果不想填写那么多项，就把已经画的
表格擦干净按着下面我写的项目重新填写。
:
3：按着我给的电子版的实验报告成绩进行修改，没有成绩的实验项目都要修改。
4：实验报告答案部分用的批注的形式写的，认真看好批注内容。
5：3号中午要把修改好的实验报告收齐。
3号下午送到我办公室。
实验一：S0******* 单相桥式半控整流电路实验 注意是半控不是半波！ 所以和全桥的结果是一样的。
下面这个是控制角α=30°时桥侧输出电压U d 波形。
不管是电阻负载，阻感负载（不带续流二极管），阻感负载（带续流二极管）都是一样的，就画一个α=30°的就行了，晶闸管两侧的电压波形就不用画了。
α
理论计算公式和全桥一样。
都是Ud ＝0.9U2(1+cos α)/2 。
下面的表格不是要求全写，看实验报告要求和你自己已经画好的表格安排。
一定不要把画好的表格随便用笔划掉。
如果画了就都要填上，测量值按着和理论值误差30%以内填写。
从开始就没有画表格的至少要把电阻负载的表格部分都写上，也就是我加粗的部分要写上。
实验二：
S0******* 单相桥式全控整流电路实验 理论计算公式Ud ＝0.9U2(1+cos α)/2。
图形只要画下面控制角α=30°时桥侧输出电压U d 波形和晶闸管两侧的电压波形就可以了。
α=30°：
u VT
实验三：S0******* 三相桥式全控整流电路实验 按教材P55-P57图2-18~2-21波形画图，只要画α=30°，α=90°的输出电压Ud 的波形就可以了。
在图上标注控制角。
整流电压Ud 的数值大部分同学没有写，那就不写了。
实验四：S0******* 直流斩波电路实验，实验结果的图形大部分同学都画了。
部分同学没有写实验结果，就是那个U L 的测量值没有写。
那个测量结果就是按着计算值差不多误差30%以内填写，不要和计算值完全相同。
计算值的公式：UL=σU1 （其中U1大概是80V ，而占空比σ大部分同学都是写的30%和98%，具体怎么算也不用我计算吧）
实验五：S0******* 单相交流调压电路实验
除了
U Α、UB 、UC 、UD 与UE 记录下来 。
还要求填写U0的测量值，按着计算公式：
，如下表已经计算出来，U0测量值按着和理论值误差30%以内填写。
U0
实验六：单相桥式有源逆变电路实验
桥侧输出电压波形如下：这个大概是逆变角为60度的波形。
注意逆变角是从右向左变大。
电流波形可以不画。
α=60°： Ud ＝0.9U2cos α= -0.9U2cos β 其中，U2=50V 。
逆变角β越大，桥路电压计算平均值Ud 值的绝对值就越小。
()
()πα
παπωωππα-+==
⎰2sin 21d sin 21121o U t t U U
实验七：单相交-直-交变频电路实验。
部分同学没有写实验结果，就是那个表格没有画。
表格画的项目较多的同学要填写全。
实验只是让你们做两各K值，但是其他的就按着K值的比例来填就可以了。
不要直接划掉。
如果就按着实验做的两组K值填写的表格，就不用修改了。
电力电子试题及答案及电力电子器件及其驱动电路实验报告
一、填空题：（本题共7小题，每空1分，共20分）
1、请在正确的空格内标出下面元件的简称：
电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的触发功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
ton=1.8us，ts=1.8us，tf=1.2us
（2）电阻、电感性负载时的开关特性测试
除了将主回器部分由电阻负载改为电阻、电感性负载以外（即将“1”与“22”断开而将“2”与“22”相连)，其余接线与测试方法同上。
ton=2.1us，ts=10.0us，tf=2.5us
2．不同基极电流时的开关特性测试
2．不同基极电流时的开关特性测试。
3．有与没有基极反压时的开关过程比较。
4．并联冲电路性能测试。
5．串联冲电路性能测试。
6．二极管的反向恢复特性测试。
三．实验线路
四．实验设备和仪器
1．MCL-07电力电子实验箱中的GTR与PWM波形发生器部分
2．双踪示波器
3．万用表
4．教学实验台主控制屏
五．实验方法
GTR ：1
PWM：1
GTR：6
PWM：2
GTR：3
GTR：5
GTR：9
GTR：7
GTR：8
GTR：11
GTR：18
主回路：4
GTR：15
GTR：16
GTR：19
GTR：29
GTR：21
GTR：22
主回路：1
用示波器观察，基极驱动信号ib（“19”与“18”之间）及集电极电流ic（“21”与“18”之间）波形，记录开通时间ton，存贮时间ts、下降时间tf。
电力电子实验报告
电力电子实验报告电力电子实验报告引言：电力电子是现代电气工程领域中重要的研究方向之一，它涉及到电力的转换、控制和调节等方面。
本次实验旨在通过实际操作，加深对电力电子原理的理解，并掌握电力电子器件的使用和调试技巧。
一、实验目的本次实验的主要目的是通过搭建电力电子系统，实现对交流电的变换、控制和调节，掌握电力电子器件的使用和调试技巧，加深对电力电子原理的理解。
二、实验装置与方法实验装置包括交流电源、电力电子器件（如整流器、逆变器等）、控制电路以及负载等。
实验方法主要是通过搭建电路，调试参数和观察输出结果，来验证电力电子原理。
三、实验内容1. 整流器实验通过搭建单相半波整流电路，将交流电转换为直流电。
调节输入电压和负载电阻，观察输出的直流电压波形和电压波动情况，并记录实验数据。
2. 逆变器实验通过搭建单相半桥逆变电路，将直流电转换为交流电。
调节输入电压和负载电阻，观察输出的交流电压波形和电压波动情况，并记录实验数据。
3. DC-DC变换器实验通过搭建DC-DC变换电路，将直流电转换为不同电压的直流电。
调节输入电压和负载电阻，观察输出的直流电压波形和电压波动情况，并记录实验数据。
4. AC-DC变换器实验通过搭建AC-DC变换电路，将交流电转换为直流电。
调节输入电压和负载电阻，观察输出的直流电压波形和电压波动情况，并记录实验数据。
四、实验结果与分析在整流器实验中，通过调节输入电压和负载电阻，可以得到稳定的直流输出电压。
而在逆变器实验中，通过调节输入电压和负载电阻，可以得到稳定的交流输出电压。
在DC-DC变换器和AC-DC变换器实验中，通过调节输入电压和负载电阻，可以得到不同电压的直流输出。
实验结果表明，电力电子器件能够有效地实现对电能的变换、控制和调节。
通过调整电路参数，可以实现不同电压、频率和波形的输出。
这为电力系统的稳定运行和能源的高效利用提供了技术支持。
五、实验总结通过本次实验，我深入了解了电力电子的基本原理和应用。
电力电子技术实践报告(2篇)
第1篇一、引言电力电子技术是现代电力系统的重要组成部分，它涉及电力电子器件、电路、控制等方面的内容。
随着我国经济的快速发展，电力电子技术在电力系统中的应用越来越广泛，如变频调速、电能变换、电力电子设备控制等。
为了更好地理解和掌握电力电子技术，我们进行了一次实践报告，以下是对本次实践活动的总结。
二、实践目的1. 了解电力电子器件的基本特性和应用；2. 掌握电力电子电路的设计方法；3. 学习电力电子设备的控制策略；4. 培养动手实践能力和团队协作精神。
三、实践内容1. 电力电子器件的认识（1）二极管：二极管是一种具有单向导电特性的半导体器件，广泛应用于整流、检波、限幅等电路中。
（2）晶体管：晶体管是一种具有放大、开关、稳压等功能的半导体器件，广泛应用于放大、开关、稳压等电路中。
（3）电力电子开关：电力电子开关是一种用于控制电能流动的半导体器件，如MOSFET、IGBT等。
2. 电力电子电路的设计（1）整流电路：整流电路是将交流电转换为直流电的电路，常用的整流电路有单相桥式整流电路、三相桥式整流电路等。
（2）逆变电路：逆变电路是将直流电转换为交流电的电路，常用的逆变电路有单相逆变电路、三相逆变电路等。
（3）斩波电路：斩波电路是一种用于调节输出电压的电路，常用的斩波电路有PWM斩波电路、晶闸管斩波电路等。
3. 电力电子设备的控制策略（1）PWM控制：PWM控制是一种通过改变开关器件的开关频率和占空比来调节输出电压和电流的电路。
（2）模糊控制：模糊控制是一种基于模糊逻辑的控制方法，可以实现对电力电子设备的自适应控制。
（3）PID控制：PID控制是一种基于比例、积分、微分原理的控制方法，可以实现对电力电子设备的精确控制。
四、实践过程1. 理论学习：首先，我们学习了电力电子器件、电路和控制策略等方面的理论知识，为实践做好准备。
2. 电路搭建：根据实践要求，我们搭建了整流电路、逆变电路和斩波电路等电力电子电路。

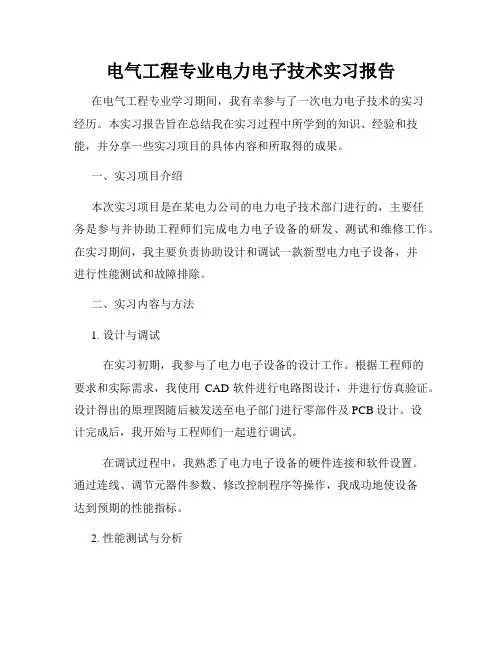

电气工程专业电力电子技术实习报告
