图纸会审及技术交底会议纪要
图纸会审及技术交底会议纪要参加人员:(详会员签到表)会议议程及内容:一、设计院对重庆璧山县交投.香漫溪岸住宅小区15#、22#楼、车库进行图纸技术交底二、施工单位、监理单位对图纸提出了相关问题，设计院答复形成纪要如下施工单位:1、图中部分钢筋采用HRB335钢筋，现已经禁止使用该钢筋。
设计回复:换为三级钢(HRB400)。
2、22#X方向梁图，E--1/B交3--5轴间KL48，是否标注有误, 设计回复:标注改为KL49。
3、22#建施平面图，平面图及立面图中檐口看线位于6层和29层，结施墙身大样中位于6层和26层。
设计回复:结构做法按大样，位置以建施为准。
4、22#建施平面图，入户大堂处雨棚板标高为2.9m，边位于B轴向A轴方向3.3m，与入户大堂结施大样不符。
设计回复:补大样图。
5、22#结施18，入户大堂大样中，于悬挑板上设有吊梁500mm，上翻梁1200mm，该板是否应设置悬挑梁或端承柱,设计回复:补大样图。
6、22#一层建施平面图，1--3轴三根砖砌装饰柱在1/A轴梁内边布置，与1--17轴立面图不一样。
1设计回复:柱边平移至梁边。
7、建施立面图中108m标高处女儿墙线条是否参照97.8m处女儿墙大样线条施工。
设计回复:照女儿墙线条施工。
8、建施平面图C轴向B轴方向2.2米为3/B轴，结施图中为2/B轴，轴线标识是否有误,设计回复:以建施为准。
9、22#建施平面图，8轴-10轴间，标注有“梁仅2、5、29层有，结构图无显示，此三层是否设梁,设计回复:补梁配筋图。
10、22#建施19，D大样图中，悬挑板边下沉400mm,20mm0宽，请明确配筋大样。
设计回复:补大样图。
11、22#基础梁布置图，电梯井前室处共3条地梁缺少标注。
是否按JKL4施工,设计回复:按JKL4施工。
12、地下室外墙施工缝没有大样图，选用什么材料止水, 设计回复:补施工缝大样图。
13、车库后浇带位置不明确。
设计回复:在C44和C45轴之间设置一条后浇带。
施工图纸会审、设计技术交底会议纪要
施工图纸会审、设计技术交底会议纪要会议时间：＿____年_____月_____日会议地点：＿____会议室参会单位及人员：建设单位：＿____、＿____设计单位：＿____、＿____监理单位：＿____、＿____施工单位：＿____、＿____会议主持：＿____会议主题：施工图纸会审及设计技术交底会议内容：一、设计单位进行设计技术交底首先，设计单位的代表对本次工程项目的设计意图、设计要点、施工中应注意的事项等进行了详细的阐述。
1、建筑部分对建筑物的总体布局、功能分区、外立面造型等方面进行了说明，强调了建筑风格与周边环境的协调性。
介绍了建筑材料的选用原则，包括墙体材料、屋面材料、门窗材料等，要求施工单位严格按照设计要求采购和使用。
对建筑的防火、防水、保温等方面的设计要求进行了重点强调，确保建筑物的安全性和舒适性。
2、结构部分详细说明了结构体系的选型、基础形式、梁柱布置等，解释了结构设计的计算依据和主要参数。
强调了施工过程中对结构构件的保护措施，特别是在混凝土浇筑、钢筋绑扎等环节，要确保结构的质量和安全性。
对施工中可能遇到的特殊情况，如地质条件变化等，提出了相应的处理建议。
3、给排水部分介绍了给排水系统的设计方案，包括生活给水、排水、消防给水等系统的布置和管径选型。
强调了管道的敷设方式、坡度要求、防水处理等细节，确保给排水系统的正常运行。
对卫生器具的选型和安装要求进行了说明，要求施工单位按照标准图集进行施工。
4、电气部分阐述了电气系统的设计思路，包括供配电系统、照明系统、弱电系统等的设计方案。
对电气设备的选型、安装位置、线路敷设等提出了具体要求，强调了电气安全和防雷接地的重要性。
提供了电气系统的控制原理图和接线图，方便施工单位进行施工和调试。
二、施工单位提出图纸疑问及建议在设计单位交底结束后，施工单位的技术负责人结合现场施工条件和以往的施工经验，对施工图纸中存在的疑问和不足之处提出了以下问题和建议：1、建筑部分对于某些建筑节点的做法，施工单位认为不够详细，希望设计单位能够提供更详细的节点详图，以指导施工。
施工图纸会审、设计技术交底会议纪要
附件：会议签到表
羌园水库施工图纸会审记录
3、会议要求工程应按《水利水电工程施工质量检验与评定规程》（SL176-2007）、《水利水电建设工程验收规程》(SL223-2008)以及工程技施设计说明书、有关批复文件、施工等规范要求进行质量验收及评定。监理单位需严格按《水利工程建设项目施工监理规范》（SL288-2003）进行质量控制。
4、施工单位应尽快编制施工组织设计，施工期间渡汛方案，原材料及中间产品、构配件自检计划，坝体回填、灌浆、砼浇筑、顶管等主要施工专项方案及工程主要施工机械、设备、现场组织机构及主要人员资质、工程施工计划等提交监理单位审批。施工单位在施工过程中，要严格按照工程建设的相关规范与设计要求“科学组织，规范施工”，加强施工管理，认真落实质量保证体系，树立“质量第一，安全第一”的意识，做到安全、文明施工。并要设立专门的资料部门收集整理施工过程中形成的工程技术资料和质量评定资料。隐蔽工程及重要部位在施工前、施工中、施工后的影像资料应完备，作为竣工验收的依据。工程施工质量评定表除红本外新增的评定表格应报监理单位审核同意后报市质量监督站审核批复方可使用；施工过程应严格按项目划分的有关单元工程、分部工程进行程序化的验收。
8、对于现有迎水坡是否需要清除杂草及修补的问题，由设计单位根据现场实际情况确定，若需改动设计单位应出具设计修改通知单，能否结算造价须由财政审核中心确定。
9、会上业主强调监理单位应切实做好工程质量监理工作，隐蔽工程要在上一道工序经各参加单位联合验收合格的基础上才允许进行下一道工序的施工，特别是顶管分部和灌浆分部工程的施工中更应严格要求，确保工程施工质量。各水库灌浆方式要求设计单位进行校对，并完善施工图设计及说明。
图纸会审、设计交底记录
图纸会审、设计交底记录在建筑工程的施工过程中，图纸会审和设计交底是两个至关重要的环节。
它们不仅能够确保施工团队对设计意图的准确理解，还能提前发现并解决可能存在的问题，从而为项目的顺利推进奠定坚实的基础。
图纸会审，简单来说，就是建设单位、施工单位、监理单位等各方在施工前对施工图纸进行的细致审查。
这可不是随便翻翻看看，而是要逐页、逐图、逐行地认真研究，从建筑结构到水电安装，从工艺流程到材料选用，不放过任何一个细节。
为什么要进行图纸会审呢？首先，施工图纸可能存在一些错误或者不合理的地方。
比如，尺寸标注不清、标高不一致、构造节点不明确等等。
这些问题如果不及时发现和解决，在施工过程中就可能导致返工，浪费时间和成本。
其次，不同专业的图纸之间可能会存在冲突。
比如，建筑图和结构图在某些部位的设计不一致，电气图和给排水图的管线走向相互矛盾。
通过图纸会审，可以提前协调解决这些冲突，避免施工中的混乱。
在进行图纸会审时，各方都要派出专业人员参加。
施工单位的技术人员通常会结合自己的施工经验，对施工难度较大的部位提出疑问和建议；监理单位则要从质量控制和进度管理的角度，审查图纸是否符合规范和合同要求；建设单位则要关注项目的功能需求是否得到满足，投资是否合理控制。
会审的过程一般是先由设计单位介绍设计意图和要点，然后各方提出问题和意见。
对于提出的问题，设计单位要当场给予答复，如果需要修改图纸，要明确修改的内容和时间。
会审结束后，要形成详细的图纸会审记录，各方签字盖章确认。
接下来再说说设计交底。
设计交底是设计单位向建设单位、施工单位和监理单位详细说明设计意图、施工要点和注意事项的过程。
它就像是一场“技术交底大会”，让大家对整个项目的设计有一个全面、深入的了解。
在设计交底中，设计单位会重点介绍项目的总体布局、结构形式、工艺流程、特殊材料和设备的使用要求等。
比如，对于一个高层建筑项目，设计单位会讲解基础的选型和处理方式、主体结构的受力体系、消防系统的设计原理等。
设计交底与图纸会审会议纪要
设计交底与图纸会审会议纪要会议时间：X年月日时会议地点：X参会人员：1、设计单位代表：、2、施工单位代表：、3、监理单位代表：、4、建设单位代表：、会议议程：一、设计单位代表介绍设计意图和设计特点设计单位代表就本次设计交底进行了详细的介绍，包括工程概况、设计范围、图纸内容、施工要求以及与其他单位的协调事项。
重点强调了施工过程中需要注意的设计细节和可能出现的问题，并就相关问题提出了解决方案。
二、施工单位代表提出施工中的难点和需要解决的问题施工单位代表就施工中的难点和需要解决的问题进行了详细的阐述。
主要包括施工图纸中存在的问题、施工安全问题、材料和设备的选择以及与其他单位的协调问题。
同时，他还就如何保证施工质量提出了具体的建议。
三、监理单位代表提出监理意见和要求监理单位代表就本次图纸会审提出了具体的监理意见和要求。
主要包括加强施工现场的安全管理、确保施工质量符合规范要求、加强与其他单位的协调合作以及做好验收工作等方面。
同时，他还就如何保证工程进度提出了具体的建议。
四、建设单位代表提出建设单位意见和要求建设单位代表就本次图纸会审提出了具体的建设单位意见和要求。
主要包括加强工程进度的监控、确保施工质量的符合要求、加强与其他单位的协调合作以及做好验收工作等方面。
同时，他还就如何控制工程造价提出了具体的建议。
五、会议总结经过本次会议的讨论，各方代表就设计交底与图纸会审中存在的问题达成了一致意见。
为确保工程的顺利进行，各方代表一致同意以下几点：1、加强施工现场的安全管理，确保施工人员的安全和设备的正常运行。
2、加强与其他单位的协调合作，确保工程进度和质量符合要求。
3、加强工程进度的监控，确保按时完成工程任务。
4、做好验收工作，确保工程质量符合规范要求。
施工图图纸会审及设计技术交底会议纪要会议时间：X年月日会议地点：公司会议室参会人员：设计单位、施工单位、监理单位、建设单位等相关负责人会议纪要：一、设计单位介绍施工图设计情况设计单位对施工图设计进行了详细介绍，包括各专业施工图的平面布置、立面设计、材料选用、构造做法等。

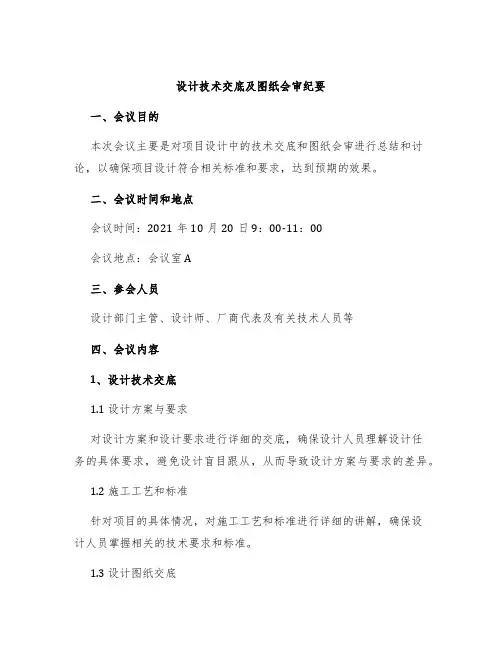

设计技术交底及图纸会审纪要
设计技术交底及图纸会审纪要一、会议目的本次会议主要是对项目设计中的技术交底和图纸会审进行总结和讨论，以确保项目设计符合相关标准和要求，达到预期的效果。
二、会议时间和地点会议时间：2021年10月20日 9：00-11：00会议地点：会议室A三、参会人员设计部门主管、设计师、厂商代表及有关技术人员等四、会议内容1、设计技术交底1.1 设计方案与要求对设计方案和设计要求进行详细的交底，确保设计人员理解设计任务的具体要求，避免设计盲目跟从，从而导致设计方案与要求的差异。
1.2 施工工艺和标准针对项目的具体情况，对施工工艺和标准进行详细的讲解，确保设计人员掌握相关的技术要求和标准。
1.3 设计图纸交底对设计图纸进行逐一讲解，确保设计人员明确设计图纸内容、重点和难点等，避免出现设计图纸与实际情况不符的情况。
2、图纸会审2.1 审核设计图纸是否符合设计要求图纸会审时，需要使用一定的专业知识和技能，对设计图纸进行检查和审核。
确保设计图纸符合设计要求，在之后的施工中，能够减少设计差异带来的影响。
2.2 会审时的要点和方法在进行图纸会审时，需要注意一些关键的要点和方法，例如：着重考虑构建安全性、合理性等方面的规定，结合设计要求加以实施。
2.3 会审交底针对会审结果，及时进行会审交底，对问题的处理和方法进行透彻的讨论。
并及时更新会审结果和相关文档资料。
五、会议总结会议针对设计技术交底和图纸会审相关的内容进行了详细的讨论和总结，争取达成一致的意见和共识，确保了项目的设计和施工安全性、合理性等方面达到了有关要求。
同时，在会议中也强调了在设计和施工的每个环节，都需要完善的质量控制措施和技术保障措施，加强对项目的管理和监督，确保项目的顺利推进和成功完成。
六、参考文献[1]《建筑设计施工技术规范》[2]《建筑设计规范》[3] 《建筑图样与制图》[4] 《建筑工程图样会审与审核》[5] 《工程设计与图样审核》。
图纸会审设计交底技术交底的区别
图纸会审设计交底技术交底的区别图纸会审、设计交底、技术交底的区别在建筑工程领域，图纸会审、设计交底和技术交底是三个重要的环节，它们对于确保工程项目的顺利进行、保证工程质量和提高施工效率都起着至关重要的作用。
然而，这三个环节在目的、内容、参与人员以及时间节点等方面都存在着明显的区别。
一、目的不同图纸会审的主要目的是通过各参与方对施工图纸的详细审查，发现并解决图纸中存在的问题、错误、矛盾和不明确之处，以确保施工图纸的准确性、完整性和可操作性。
通过图纸会审，可以提前预防和解决施工中可能出现的问题，减少工程变更和返工，保证工程进度和质量。
设计交底则是设计单位向施工单位和监理单位等相关方详细说明设计意图、设计特点、技术要求和施工中应注意的事项等。
其目的是让施工单位和监理单位等充分理解设计方案，确保施工过程中能够准确地实现设计要求，保证工程质量和设计效果。
技术交底是施工单位内部，由项目技术负责人向施工班组和操作人员进行的关于施工工艺、施工方法、质量标准、安全注意事项等方面的详细说明。
其目的是让施工人员清楚地了解施工任务的技术要求和质量标准，掌握施工要点和操作方法，保证施工过程的顺利进行和施工质量的符合要求。
二、内容不同图纸会审的内容主要包括：1、施工图纸是否齐全，是否符合国家和地方的相关规范和标准。
2、图纸中各专业之间的衔接是否合理，有无冲突和矛盾。
3、图纸中的尺寸、标高、坐标等标注是否准确无误。
4、建筑结构、给排水、电气、暖通等各专业的设计是否合理，是否满足使用功能和施工要求。
5、施工中可能遇到的问题及解决方案。
设计交底的内容通常包括：1、工程的设计规模、功能、特点和设计意图。
2、总平面布置、工艺流程、设备选型等设计方案的说明。
3、特殊的结构形式、新技术、新材料、新工艺的应用要求。
4、对施工单位在施工过程中的技术要求和质量标准的强调。
5、设计中对施工安全和环境保护的要求。
技术交底的内容则更为具体和详细，主要有：1、施工图纸的具体要求和解释。
图纸会审记录技术交底
图纸会审记录技术交底1.背景图纸会审是建筑施工中必不可少的一环，是为了确保施工方案的合理性，保证工程的质量和进度，同时也是一个沟通协调的过程。
在会审过程中，各参与方要充分交流，理解设计意图与方案，发现和解决问题，确保施工工艺过程能够满足工程标准与质量要求。
因此，在图纸会审过程中，要重点记录和交底。
2.图纸会审记录图纸会审记录是图纸会审工作的重要组成部分，是反映设计意图是否得到理解、反映所有问题是否被充分讨论和解决、反映所有相关人员是否达成共识的重要依据。
记录要包括会议时间、地点、参与人员、会议主席、记录人员等会议信息，同时要详尽记录问题和解决措施，以及达成的共识。
会议记录应当严格按照时间和事项进行记录，以确保有序而准确的记录，尽可能避免漏项和重复。
在记录中要注重解决问题的方法和步骤，一旦出现问题及时排查，调整方案和时间表，最终达成共识。
在图纸会审记录中还应当包含一些重要的内容，例如对重点建筑部分的详细说明，对于技术难点的解决方案，对于施工方案可能产生的风险及应对措施等都应详细记录。
这些内容在实际施工过程中能够帮助指导方案的实施，提高施工单位的工作效率。
3.技术交底技术交底是图纸会审过程的一部分，是将项目方案中需要注意的技术问题进行逐一详细的说明和交底，以促进施工单位的理解和落实，在保证施工质量的同时保证工程进度。
交底中要详细解决如何实现工程质量与标准和安全施工等问题，对于具体的实施方案也要进行详细的说明。
同时，还要明确施工方案的要求、质量标准、验收规定等，以便于施工单位在后期的实施中进行管理和监督。
技术交底要通过多种方式进行，如口头讲述、图纸、演示、视频等多种方式传达信息，以确保施工方案能够得到充分理解并且可以尽快落实。
在技术交底过程中，要求各方人员仔细听取、记录，理解和掌握重点问题，解决可能存在的问题，将难点和重点问题进行具体聚焦，最终将项目的工作重点确定下来。
4.总结在图纸会审过程中，要加强记录和交底的工作，详细记录问题及解决措施，根据会议记录制作会审纪要，并对技术难点进行详细说明和交底。
设计技术交底及图纸会审纪要
报公司专家委员会办公室 组织安排（公司总工办）
分支机构填报《 请表》，并签署意见
技术支持申
图纸审查的主要内容
审查的主要内容.doc
施工图审核监理工作要点
1、监督图纸会审组织形式的落实和工作的实施，以满足规范 化要求为目的，预防和消除会审工作的随意性和草率行事。 2、通过建设单位督促设计单位认真负责开展技术交底、图纸 答疑、差错修正，并要求各项结论正确无误、详细明了。 3、审核施工图的设计单位图纸是否正式签署，出图章、注册 建筑师、注册结构师及抗震审核章等是否齐全，设计是否 符合国家现行政策法规及规范、标准的要求。 4、审核工程结构是否符合安全可靠和现行规范要求和经济合 理性的原则。审核地质勘察资料和现场地基情况是否一致， 地质基础处理方法是否经济合理、施工方便。
图纸会审的目的
1、满足法律法规要求。 2、为了减少图纸中的差错、遗漏、矛盾，将图 纸中的质量隐患与问题消灭在施工之前，使设计施 工图纸更符合施工现场的具体要求，避免返工浪费。 3、使监理与施工单位对图纸中部分疑惑的问题 得到解答，从而加深对设计图纸的理解。 4、现阶段大多对施工进行监理，设计监理很少， 图纸中差错难免存在，故设计交底与图纸会审更显 必要。
作。具体包括：
1、收集、汇总图纸自审记录并提交设计单位。
2、确定会议日期、地点及制定会议议程安排。
3、明确会议记录及整理会议纪要人员。
设计技术交底及图纸会审工作程序
1、主持人介绍本次会议的主题、议程安排及各参建单位。 2、按照会议议程安排，由设计单位进行设计技术交底。设 计项目负责人介绍项目设计构思、意图、工程设计特点 及对施工的总体要求等。各专业设计人员分别介绍本专 业的设计特点，明确设计要求。 3、按照会议议程安排，按专业分组进行图纸会审。监理及 施工单位分别对有关单位对图纸中存在的问题进行提问。 各专业设计人员分别对各方提出的问题进行答疑。 4、监理及施工单位负责记录人员负责将设计答复结果记录 于图纸自审记录中，并请设计人员审核、确认并签名， 以作为图纸会审纪要的原始底稿。
施工图纸会审与设计技术交底内容
施工图纸会审与制定技术交底内容施工图纸会审与制定技术交底内容施工图具有图纸齐全、表达准确、要求具体的特点，是进行工程施工、编制施工图预算和施工组织制定的依据，也是进行技术管理的重要技术文件。
那么，下面是由为大家整理的施工图纸会审与制定技术交底内容，欢迎大家阅读浏览。
一、图纸会审一般包括的主要内容(1)是否无证制定或越级制定;图纸是否经制定单位正式签署。
(2)地质勘探资料是否齐全。
(3)制定图纸与说明是否齐全，有无分期供图的时间表。
(4)制定地震烈度是否符合当地要求。
(5)几个制定单位共同制定的图纸互相间有无矛盾;专业图纸之间、平立剖面图之间有无矛盾;标注有无遗漏。
(6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。
(7)防火、消防是否满足要求。
(8)建筑结构与各专业图纸本身是否有差错及矛盾;结构图与建筑图的平面尺寸及标高是否一致;建筑图与结构图的表示方法是否清楚;是否符合制图标准;预埋件是否表示清楚;有无钢筋明细表;钢筋的构造要求在图中是否表示清楚。
(9)施工图中所列各种标准图册，施工单位是否具备。
(10)材料来源有无确保，能否代换;图中所要求的条件能否满足;新材料、新技术的应用有无问题。
(11)地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。
(12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或互相间有无矛盾，布置是否合理。
(13)施工安全、环境卫生有无确保。
(14)图纸是否符合监理大纲所提出的要求。
二、制定交底与图纸会审1、制定交底与图纸会审的目的为了使参加工程建设的各方了解工程制定的主导思想、建筑构思和要求、采纳的制定规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备制定，对主要建筑材料、构配件和设备的要求、所采纳的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，确保工程质量，制定单位必必需依据国家制定技术管理的有关规定，对提交的施工图纸，进行系统的制定技术交底。
