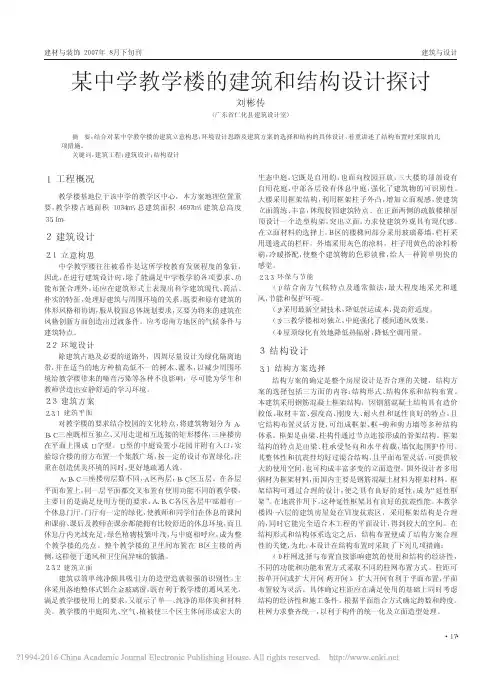

建材与装饰２００７年８月下旬刊某中学教学楼的建筑和结构设计探讨刘彬传（广东省仁化县建筑设计室）１工程概况教学楼基地位于该中学的教学区中心，本方案地理位置重要，教学楼占地面积１０３４ｍ２，总建筑面积４６９７ｍ２，建筑总高度３５．１ｍ。
２建筑设计２．１立意构思中学教学楼往往被看作是这所学校教育发展程度的象征，因此，在进行建筑设计时，除了能满足中学教学的各项要求、功能布置合理外，还应在建筑形式上表现出科学建筑现代、简洁、朴实的特征，处理好建筑与周围环境的关系，既要和原有建筑的体形风格相协调，服从校园总体规划要求，又要为将来的建筑在风格创新方面创造出过渡条件。
应考虑南方地区的气候条件与建筑特点。
２．２环境设计除建筑占地及必要的道路外，四周尽量设计为绿化隔离地带，并在适当的地方种植高低不一的树木、灌木，以减少周围环境给教学楼带来的噪音污染等各种不良影响，尽可能为学生和教师营造出安静舒适的学习环境。
２．３建筑方案２．３．１建筑平面对教学楼的要求结合校园的文化特点，将建筑物划分为Ａ、Ｂ、Ｃ三座既相互独立、又用走道相互连接的矩形楼体，三座楼房在平面上围成Ｕ字型。
Ｕ型的中庭设置小花园并附有入口，实验综合楼的前方布置一个集散广场，按一定的设计布置绿化，注重在创造优美环境的同时，更好地疏通人流。
Ａ、Ｂ、Ｃ三座楼房层数不同，Ａ区两层，Ｂ、Ｃ区五层。
在各层平面布置上，同一层平面都交叉布置有使用功能不同的教学楼，主要目的是满足使用方便的要求，Ａ、Ｂ、Ｃ各区各层中部都有一个休息门厅，门厅有一定的绿化，使教师和同学们在休息的课间和课前、课后及教师在课余都能拥有比较舒适的休息环境，而且休息厅内光线充足，绿色植物枝繁叶茂，与中庭相呼应，成为整个教学楼的亮点。
整个教学楼的卫生间布置在Ｂ区主楼的两侧，这样便于通风和卫生间异味的散播。
２．３．２建筑立面建筑以简单纯净颇具吸引力的造型造就很强的识别性，主体采用落地整体式铝合金玻璃窗，既有利于教学楼的通风采光，满足教学楼使用上的要求，又展示了单一、纯净的形体美和材料美。
中学教学楼结构设计毕业论文.doc
中学教学楼结构设计毕业论文目录1 引言 ......................................... 错误!未定义书签。
2 建筑设计说明 (2)2.1 设计理念 (2)2.2 工程概况 (2)2.3 部位做法 (2)2.4 设计依据 (3)2.5 方案说明 (3)2.6 建筑设计图示 (3)3 结构设计说明 (9)3.1 工程概况 (9)3.2 设计依据 (9)3.3 地质条件 (9)3.4 建筑楼面活荷载 (10)3.5 材料 (11)3.6 楼板 (11)3.7 梁、柱 (11)3.8 其他 (11)4 结构选型和布置 (12)4.1 结构选型 (12)4.2结构布置 (12)4.3 估算截面尺寸 (15)4.3.1估算梁截面尺寸 (15)4.3.2估算柱截面尺寸 (15)4.3.3估算板厚 (16)5 框架线刚度和各楼层侧移刚度计算 (17)5.1 梁柱线刚度计算 (17)5.2横向侧移刚度计算（D值法） (19)6 竖向荷载及其内力计算 (21)6.1 恒载标准值计算（自重均为线密度） (21)6.1.1 屋面 (21)6.1.2 楼面 (21)6.1.3 梁自重 (21)6.1.4 柱自重 (22)6.1.5 墙 (22)6.1.6 楼梯 (22)6.1.7 门窗 (23)6.2 活载标准值计算 (23)6.3 竖向荷载内力计算（分层法） (23)6.3.1恒载作用下的内力计算 (25)6.3.2活载作用下的内力计算 (28)6.3.3梁柱内力计算 (30)7 水平荷载计算 (38)7.1 风荷载作用下荷载和内力计算 (38)7.1.1风荷载计算 (38)7.1.2风荷载作用下框架内力计算（D值法） (39)7.2 水平地震作用荷载和内力计算 (44)7.2.1重力荷载代表值计算 (44)7.2.2水平地震作用荷载计算（底部剪力法） (47)7.2.3水平地震作用内力计算（D值法） (48)8 框架的内力组合 (56)8.1 框架梁的内力组合 (56)8.2 框架柱的内力组合 (57)8.2.1柱弯矩值调整 (57)9 截面设计 (64)9.1 框架梁截面设计 (64)9.1.1梁正截面配筋计算(受弯) (64)9.1.2梁斜截面配筋计算（受剪） (69)9.2 框架柱截面设计 (71)9.2.1柱正截面配筋计算(偏心受压) (71)9.2.2柱斜截面配筋计算(受剪) (74)10 楼梯设计（采用平行双跑楼梯） (74)10.1 基本资料 (75)10.2 梯段板设计 (75)10.3 平台板设计.................................. 错误!未定义书签。
某教学楼结构设计毕业论文
某教学楼结构设计毕业论文1 课题简介本课题为地区某中学教学楼建筑及结构设计。
要求设计的建筑面积3000平方米左右，层数不超过五层，混凝土框架结构，具有办公、教学、活动、等设施和功能，其他条件参照规及使用要求。
抗震设防烈度为7度，场地类别为II类，设计地震分组为第一组。
通过完成本课题，使我所学的基础理论和专业知识得到综合应用。
在查阅资料、建筑的功能分析、结构分析、和计算能力、工程绘图能力、计算机软件的应用能力、科技论文（报告）的撰写能力、口头表达能力等多方面得到训练和提高。
了解并掌握工程设计的过程、步骤和方法，为毕业后从事建筑工程领域的技术工作及相关工作奠定坚实基础。
2 建筑结构设计2．1 工程概况本工程为区海门中学H栋教学楼。
建设地点位于；建筑面积约为3000平方米；结构形式为现浇钢筋混凝土框架结构，主体部分五层，无地下室；建筑耐火等级为二级，设计合理使用年限为50年。
建筑结构安全等级为二级，三级框架，抗震设防烈度为7度，设计分组为第一组，设计基本地震加速度值为0.015g；地基基础设计等级为丙级。
建设场地位于疏港路东侧，地势较平坦。
根据地区地质图，场地无影响其稳定性的断裂通过。
根据地质勘测报告，建设场地属基本稳定场地，场地土为Ⅱ类。
2．2 建筑设计说明本毕业设计课题为区海门中学H栋教学楼建筑及结构设计。
建筑总面积为3000平方米左右，混凝土框架结构，主体五层。
具有办公、教学、交流等设施和功能。
这就要求教学楼的布局达到一定的协调才能满足，并且各开间功能必须明确。
再者，作为一个公共建筑，必须考虑其安全隐患及应付措施，这就要求必须有一个合理的走道、楼梯设计。
2.2.1 建筑设计部分底层主要作为学生活动场所以及休息室；二层到五层为标准层，主要包括教师办公室、学生教室等；天台设置楼梯间；楼梯为双跑楼梯且分两端设置，梯设置在建筑入门左手边。
2.2.2 建筑略图图2.1为首层层平面图，图2.2为二~四层平面图，图2.3为五层平面图，图2.4为屋顶平面图，图2.5为北立面图，图2.6为1-1剖面图，图2.7为东西立面图，图2.8为2-2剖面图。
浅析某中学教学楼的设计思路与抗震结构设计
浅析某中学教学楼的设计思路与抗震结构设计摘要：汶川地震后，我国的住宅设计现状引起了住建部和广大工程设计人员的日益重视。
抗震加固设计成为当今建筑界研究的重要课题。
本文通过工程实例的介绍, 强调在加固设计中充分注重改善结构体系, 提高房屋的整体抗震性能, 加强构件的连接构造等设计理念；文章从方案选择、计算分析等几个方面总结了加固设计的方法，希望为工程建设者提供一些经验和参考。
关键词：教学楼；设计；施工Abstract: the wenchuan earthquake, the Chinese housing design situation caused JianBu live and the engineering design of the pay more attention to the personnel. Seismic strengthening design in architectural become important topic. This paper introduced through a practical project example, stressed in the reinforcement design of fully improve the structure system, improve the whole house aseismatic function, strengthen the construction of the connection of the component design concept; This article from the plan selection, calculation and analysis and so on several aspects of the reinforcement design method summarized, hope to provide some experience for the engineering builder and reference.Keywords: teaching building; Design; construction引言汶川地震后，我国的住宅设计现状引起了住建部和广大工程设计人员的日益重视。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地区某中学教学楼建筑及结构设计毕业论文1 课题简介本课题为地区某中学教学楼建筑及结构设计。
要求设计的建筑面积3000平方米左右，层数不超过五层，混凝土框架结构，具有办公、教学、活动、等设施和功能，其他条件参照规及使用要求。
抗震设防烈度为7度，场地类别为II类，设计地震分组为第一组。
通过完成本课题，使我所学的基础理论和专业知识得到综合应用。
在查阅资料、建筑的功能分析、结构分析、和计算能力、工程绘图能力、计算机软件的应用能力、科技论文（报告）的撰写能力、口头表达能力等多方面得到训练和提高。
了解并掌握工程设计的过程、步骤和方法，为毕业后从事建筑工程领域的技术工作及相关工作奠定坚实基础。
2 建筑结构设计2．1 工程概况本工程为区海门中学H栋教学楼。
建设地点位于；建筑面积约为3000平方米；结构形式为现浇钢筋混凝土框架结构，主体部分五层，无地下室；建筑耐火等级为二级，设计合理使用年限为50年。
建筑结构安全等级为二级，三级框架，抗震设防烈度为7度，设计分组为第一组，设计基本地震加速度值为0.015g；地基基础设计等级为丙级。
建设场地位于疏港路东侧，地势较平坦。
根据地区地质图，场地无影响其稳定性的断裂通过。
根据地质勘测报告，建设场地属基本稳定场地，场地土为Ⅱ类。
2．2 建筑设计说明本毕业设计课题为区海门中学H栋教学楼建筑及结构设计。
建筑总面积为3000平方米左右，混凝土框架结构，主体五层。
具有办公、教学、交流等设施和功能。
这就要求教学楼的布局达到一定的协调才能满足，并且各开间功能必须明确。
再者，作为一个公共建筑，必须考虑其安全隐患及应付措施，这就要求必须有一个合理的走道、楼梯设计。
2.2.1 建筑设计部分底层主要作为学生活动场所以及休息室；二层到五层为标准层，主要包括教师办公室、学生教室等；天台设置楼梯间；楼梯为双跑楼梯且分两端设置，梯设置在建筑入门左手边。
2.2.2 建筑略图图2.1为首层层平面图，图2.2为二~四层平面图，图2.3为五层平面图，图2.4为屋顶平面图，图2.5为北立面图，图2.6为1-1剖面图，图2.7为东西立面图，图2.8为2-2剖面图。
图2.1 首层平面图图2.2 二~四层平面图图2.3 五层平面图图2.4 屋顶平面图图2.5 南立面图图2.6 1-1剖面图图2.7 东西立面图图2.8 2-2剖面图2.3 结构设计说明结构设计根据建筑施工图确定结构方案。
划分板块，布置次梁（墙下，洞口边应布置次梁，以及结构上需要的布梁，由跨度确定梁板的截面尺寸；柱的截面尺寸由轴压比限值初步确定，也可假定一配筋率根据轴心受压柱来计算柱的截面尺寸。
2.3.1 上部结构的设计1）楼盖的设计：本设计选择三层楼盖进行设计。
按照荷载分析、力计算及配筋的一般过程，先设计楼板再设计次梁。
2）框架的设计：选取7轴所在框架进行设计。
按照荷载分析、力分析（包括恒载、活载和水平地震三种作用下的力分析）、侧移分析和验算（由于多层框架结构的整体弯曲变形很小，故仅验算其整体剪切变形）、力组合、截面设计的一般过程进行。
其中：竖向荷载作用下的力分析采用分层法；水平荷载作用下采用D值法。
最后，进行电算校核，分析误差，并为基础设计提供数据。
3）楼梯的设计：采用现浇板式楼梯。
包括梯段板的设计、平台板的设计以及平台梁的设计。
2.3.2 基础的设计采用预制桩基础。
先由地质资料算出单桩承载力以及桩的截面，根据桩的条数确定承台的尺寸以及高度，然后再进行基础截面设计验算。
基础高度由混凝土抗冲切和剪切条件确定，基础配筋则由基础验算截面的抗弯能力确定。
除满足计算要求以外，还要满足一些规规定的构造要求。
要注意的是，在确定基础底面尺寸或计算基础沉降时，应考虑设计地面以下基础及其上覆土重力的作用；而在进行基础截面设计中，应采用不计上覆土重力作用时的地基净反力进行计算。
3 屋盖设计3.1 屋盖设计资料根据不同的支承情况和尺寸，屋盖的双向板可以分为A 、B 两种区格板，单向板只有一种。
屋盖板编号如图3.1所示：图3.1 屋盖板编号图钢筋混凝土面板结构层，120mm 板厚，100～140mm 厚（2％找坡）膨胀珍珠岩找坡层，2%的坡度，20mm 厚的水泥砂浆找平层，防水卷材，30mm 厚的XPS 挤塑泡沫板保温层，15mm 厚纸筋石灰抹底。
混凝土采用C30，0.11=α，8.01=β，614.0=b ξ，2mm N 3.14=c f ，2mm N 43.1=t f ；钢筋采用HPB400，2mm N 360=y f ，最小配筋率%179.036043.145.045.0min =⨯==y t f f ρ。
不上人屋面活荷载标准值为2kN/m 5.03.2 屋盖板设计3.2.1 双向板设计 1) 荷载计算板的恒荷载标准值：20mm 厚1:2水泥砂浆找平2kN/m 40.02002.0=⨯100～140mm 厚（2％找坡）膨胀珍珠岩 2kN/m 84.07214.010.0=⨯+ 120mm 厚现浇钢筋混凝土楼板2kN/m 0.32512.0=⨯15mm 厚纸筋石灰抹底2kN/m 24.01615.0=⨯小计2kN/m 48.4恒载分项系数取为1.2，活载取为1.4 则恒载设计值 2kN/m 376.548.42.1=⨯=g 活载设计值 2kN/m 7.05.04.1=⨯=q则 2kN/m 726.52/7.0376.52/=+=+q g ,2kN/m 076.67.0376.5=+=+q g 2kN/m 35.02/7.02/==q 2) 计算跨度0201m 2'm 1'm 2m 1图3.2 板弯矩计算简图各区格板的计算跨度列于表3.1：表3.1 各区格板跨度3) 弯矩计算跨中最大弯矩为当支座固定时在g+q/2作用下的跨中弯矩值，与支座铰支时在q/2作用下的跨中弯矩值之和。
计算时，混凝土的泊松比取为0.2；支座最大负弯矩为当支座固定时g+q 作用下的支座弯矩。
A 区格板：875.10201=l l ，查表得m kN 932.5)0229.02.00849.0()2)(0119.02.00509.0(2012011⋅=⨯+++⨯+=ql l q g m m kN 476.22)0849.02.00229.0()2)(0509.02.00119.0(2012012⋅=⨯+++⨯+=ql l q g m m kN 929.11)(1113.0"'20111⋅-=+-==l q g m m m kN 392.8)(0783.0"'20122⋅-=+-==l q g m mB 区格板：875.10201=l l ，查表得m kN 597.42)0229.02.00849.0()2)(0052.02.00390.0(2012011⋅=⨯+++⨯+=ql l q g m m kN 559.12)0849.02.00229.0()2)(0390.02.00052.0(2012012⋅=⨯+++⨯+=ql l q g m m kN 778.8)(0819.0"'20111⋅-=+-==l q g m m m kN 120.6)(0571.0"'20122⋅-=+-==l q g m m对于边区格板的简支边，取'm 或0"=m ，各区格板分别算得的弯矩设计值，列于区格 A B )(01m l 4.5 4.5 )(02m l 2.4 2.4 0201l l1.8751.875表3.2：表3.2 各区格板弯矩设计值区格 1m2m'1m"1m'2m "2m A 5.932 2.476 0 -11.929 0 -8.392 B4.5971.559-8.778-8.778-6.1204) 截面设计由于是双向配筋，两个方向的截面有效高度不同。
考虑到短跨方向的弯矩比长跨方向的大，故应将短跨方向的跨中受拉钢筋放在长跨方向的外侧，以期具有较大的截面有效高度。
通常取值分别如下：短跨方向，m m 1002012001=-=h ；长跨方向，mm 903012002=-=h ；支座处，mm 1000=h ；mm 1000=b 。
A B 板短跨跨中方向配筋计算示意：截面抵抗系数 041.010010003.140.110932.5262011=⨯⨯⨯⨯==bh f M c s αα 614.0042.0041.0211211=<=⨯--=--=b s ξαξ，符合要求 979.0)041.0211(5.0)211(5.0=⨯-+⨯=-+=s s αγ则2601m m 170100971.036010932.5=⨯⨯⨯==h f M A s y s γ 选用150@8，2mm 335=s A 验算：%179.0%335.01001000335min 01=>=⨯==ρρbh A s ，同时%2.0>ρ，符合要求 表3.3 屋盖板双向板配筋表截面)m kN (⋅M s αξs γ)mm (2s A配筋实际)mm (2s A配筋率8888018续表3.3883.2.2 单向板设计由上节里双向板的计算可知屋盖的荷载总设计值为： 2kN/m 076.67.0376.5=+=+q g采用轴线间距离mm 300001=l ，mm 840002=l 。
取1m 板宽作为计算单元,可画出计算简图如图3.3：g+q=6.076kN/m 2图3.3 单向板计算简图跨中处最大弯矩设计值 m kN 825.63067.681)(812201⋅=⨯⨯=+=l q g M 跨中板厚mm 120，设mm 20=s α，故m m 100201200=-=h截面抵抗系数 048.010010003.140.110825.9626201=⨯⨯⨯⨯==bh f M c s αα 614.0049.0048.0211211=<=⨯--=--=b s ξαξ，符合要求 976.0)048.0211(5.0)211(5.0=⨯-+⨯=-+=s s αγ则260m m 333100976.021010825.6=⨯⨯⨯==h f M A s y s γ 选用160@8φ，2mm 314=s A 验算：%178.0%314.01001000314min 0=>=⨯==ρρbh A s ，同时%2.0>ρ，符合要求 注：长跨方向的跨中均采用构造配筋200@8φ，支座配筋采用相邻板的支座钢筋。
3.3 屋盖次梁设计3.3.1 设计资料屋盖板的恒、活荷载设计值分别是2m kN 376.5、2m kN 7.0；女儿墙用加气混凝土砌块墙，墙厚mm 200，双面粉刷mm 20厚混合砂浆。
