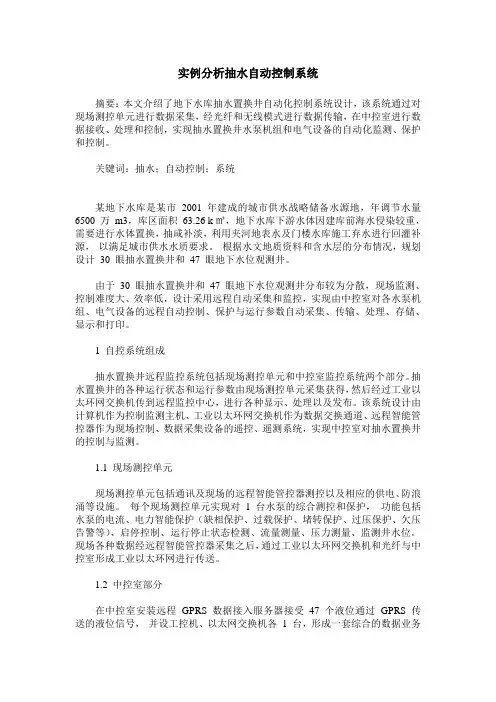

实例分析抽水自动控制系统
实例分析抽水自动控制系统摘要：本文介绍了地下水库抽水置换井自动化控制系统设计，该系统通过对现场测控单元进行数据采集，经光纤和无线模式进行数据传输，在中控室进行数据接收、处理和控制，实现抽水置换井水泵机组和电气设备的自动化监测、保护和控制。
关键词：抽水；自动控制；系统某地下水库是某市2001 年建成的城市供水战略储备水源地，年调节水量6500 万m3，库区面积63.26 k㎡，地下水库下游水体因建库前海水侵染较重，需要进行水体置换，抽咸补淡，利用夹河地表水及门楼水库施工弃水进行回灌补源，以满足城市供水水质要求。
根据水文地质资料和含水层的分布情况，规划设计30 眼抽水置换井和47 眼地下水位观测井。
由于30 眼抽水置换井和47 眼地下水位观测井分布较为分散，现场监测、控制难度大、效率低，设计采用远程自动采集和监控，实现由中控室对各水泵机组、电气设备的远程自动控制、保护与运行参数自动采集、传输、处理、存储、显示和打印。
1 自控系统组成抽水置换井远程监控系统包括现场测控单元和中控室监控系统两个部分。
抽水置换井的各种运行状态和运行参数由现场测控单元采集获得，然后经过工业以太环网交换机传到远程监控中心，进行各种显示、处理以及发布。
该系统设计由计算机作为控制监测主机、工业以太环网交换机作为数据交换通道、远程智能管控器作为现场控制、数据采集设备的遥控、遥测系统，实现中控室对抽水置换井的控制与监测。
1.1 现场测控单元现场测控单元包括通讯及现场的远程智能管控器测控以及相应的供电、防浪涌等设施。
每个现场测控单元实现对 1 台水泵的综合测控和保护，功能包括水泵的电流、电力智能保护（缺相保护、过载保护、堵转保护、过压保护、欠压告警等）、启停控制、运行停止状态检测、流量测量、压力测量、监测井水位。
现场各种数据经远程智能管控器采集之后，通过工业以太环网交换机和光纤与中控室形成工业以太环网进行传送。
1.2 中控室部分在中控室安装远程GPRS 数据接入服务器接受47 个液位通过GPRS 传送的液位信号，并设工控机、以太网交换机各 1 台，形成一套综合的数据业务平台。
电动抽吸系统在建筑工程中的应用探索
电动抽吸系统在建筑工程中的应用探索建筑工程是一个复杂而庞大的系统，它涉及到许多不同的方面和工艺。
其中一个重要的方面是排水系统，特别是对于地下室和地下空间来说，排水系统是至关重要的。
在过去的几十年中，传统的抽水系统一直是建筑工程中用于排水的主要方法。
然而，随着科技的不断发展和进步，电动抽吸系统作为一种新型的排水技术开始在建筑工程中得到广泛应用。
电动抽吸系统是一种利用电动机提供动力的装置，用于抽取地下水或其他液体。
它通常由电动机、抽水泵、控制系统和管道组成。
与传统的抽水系统相比，电动抽吸系统具有许多优势。
首先，它的运行效率更高。
电动抽吸系统采用电动机提供动力，相较于传统的人力或机械力提供动力的抽水系统，电动抽吸系统具有更高的效率和更低的能耗。
其次，电动抽吸系统具有较低的运行成本。
由于采用电力作为动力源，电动抽吸系统的运行成本较低，节约了人力和维护成本。
此外，电动抽吸系统还具有自动化控制功能，可根据需要进行调整和控制，提高了排水的精确度和可靠性。
电动抽吸系统在建筑工程中的应用非常广泛。
首先，它常被用于地下室和地下空间的排水。
地下室和地下空间常常会遭受地下水的侵袭，特别是在潮湿的气候条件下。
传统的排水方法可能无法满足排水需求，而电动抽吸系统能够高效、快速地将地下水抽出，保持地下室和地下空间的干燥。
其次，电动抽吸系统还广泛应用于建筑施工中的深基坑排水。
深基坑施工过程中，地下水常常会涌入施工区域，给施工活动带来许多困难。
采用电动抽吸系统可以有效地控制地下水位，保持施工现场的干燥和安全。
此外，电动抽吸系统还常用于污水处理厂、雨水收集系统、水库排水等领域。
然而，电动抽吸系统在应用中也存在一些挑战和问题。
首先，电动抽吸系统的实施需要合适的场地和设备。
电动抽吸系统需要安装在开放的空间，同时还需要适当的水源和排水设备。
其次，电动抽吸系统的维护和保养需要专业的技术人员和设备。
由于电动抽吸系统的结构复杂，维护和保养需要定期进行，并需要有专业的技术人员进行维护和保养。
自动控制系统在水利工程中的应用
自动控制系统在水利工程中的应用自动控制系统是一种能够根据预先设定的条件，自动进行测量、判断和控制的系统。
在水利工程中，自动控制系统的应用广泛且重要。
本文将探讨自动控制系统在水利工程中的应用，并对其优势和挑战进行分析。
一、自动控制系统在水泵站中的应用水泵站是水利工程中的重要组成部分，用于提供水源供应和排水系统。
自动控制系统在水泵站中的应用，可以实现对水位、压力和流量等参数的实时监测和自动调节。
通过传感器和执行器的配合，自动控制系统能够根据设定的目标值，自动调整水泵的启停和转速，保持水位或压力稳定。
这样不仅提高了水泵站的运行效率，减少了能耗，同时也提高了系统的可靠性和安全性。
二、自动控制系统在灌溉系统中的应用灌溉是水利工程中的重要环节，用于农田的水源供应。
自动控制系统在灌溉系统中的应用，可以实现对土壤湿度、气象条件等参数的实时监测和自动控制。
通过在土壤中安装湿度传感器，自动控制系统能够根据土壤湿度的变化，自动调节灌溉水量和灌溉时间，保持农田的适宜湿度。
这样不仅提高了灌溉的效率，还节约了水资源，减轻了农民的劳动强度。
三、自动控制系统在防洪系统中的应用防洪是水利工程中的重要任务，用于保护人民生命财产安全。
自动控制系统在防洪系统中的应用，可以实现对水位、流量和降雨等参数的实时监测和自动控制。
通过在河道和水库中安装水位传感器，自动控制系统能够根据水位的变化，自动控制水闸的开闭和泵站的运行，及时调整水位。
这样可以有效预防洪水灾害，保护人民的生命和财产安全。
四、自动控制系统的优势和挑战自动控制系统在水利工程中的应用具有许多优势。
首先，自动控制系统能够实现对多个参数的实时监测和控制，提高了系统的稳定性和精度。
其次，自动控制系统能够根据设定的目标值，自动调节执行器的行为，提高了工程的效率和可靠性。
此外，自动控制系统能够减少人力投入，降低了劳动成本。
然而，自动控制系统在水利工程中的应用也面临一些挑战。
首先，自动控制系统的设计和调试需要专业知识和经验，增加了工程的复杂度和难度。
抽放水自动监测系统在抽水试验中的应用
测 仪处 理得 出 ｈ值 ， 因放 人 井 内线 长 Ｌ一 定 ， 分站 利 用 上述 公 式 即可计算 出 Ｈ。
笔 记 本
抽 水期 问和水 位恢 复 期 间 的 水位 、 量 、 温 等 多个 水 文 参 流 水 数 的变化 情况 。最后 利用采 集 的水 文 数据 ， 使用 相 关 理论 和
原理， 并给 出了应 用实例 。应用 实例 表 明 ， 系统操 作 简单 ， 该 运行 稳 定 可靠 ， 大 大减轻 放 水 试验 的 ＿ 作量 ， 高试 能 ｙ － 提
验 数据 的准确 性 。
［ 关键 词 ］ 抽 水试验 ； 含水层 参数 ； 自动监 测 ； ［ 图分类号 ］ Ｔ １ １ ６ 中 Ｖ ３． ［ 文献标 识码 ］ Ｂ ［ 文章 编号 ］ １ ０ ０ ４一ｌ ８ ２ １ ０ １４（ ０ ０）４—０ ８ ０ ０ ０— ３
变 频 器
值守， 报表 制作过 程 巾容 易 出错 的 问题 ， 不能 实 现 数 据 的 且
自动 采 集 和 报 表 的 自动 生 成 。 鉴 于 上 述 问 题 ， 文 介 绍 了 一 本 种 可 自动 记 录 水 文 数 据 的 抽 放 水 自动 监 测 仪 。
１ 抽放 水 自动监 测 系统组成 及工作 原理
测 量的水 文数 据。
１ ２ 水 位 埋 深 测 量 ． ．１
水位 传感器 用 于对水 源井 的埋深进 行测 量 。水 位的 基本 计算 公式 为 ： ＝ Ｉ ｈ 其 中 Ｈ表示 水位埋 深值 （ 位埋 深 Ｈ 一 ， 水 ［ 稿 日期 ］ ２ １ ０ ２ 收 ０ ０— ２— １
由水 泵工作 原理 可知 ： 泵 流量 与水 泵 （ 水 电机 ） 速成 正 转
０ 引 言
抽 水 试 验 是 确 定 含 水 层 参 数 ， 解 水 文 地 质 条 件 的 主 要 了 方 法 。试 验 巾 一 般 采 用 主 孔 抽 水 、 有 多 个 观 测 孑 的 群 孑 抽 带 Ｌ Ｌ 水 试 验 ， 括 非 稳 定 流 和 稳 定 流 抽 水 实 验 。 试 验 要 求 观 测 包
水情自动化采集系统在灌区管理中的应用
据 自动化 采集 任务 ，实 现 了站 点 的实时 水位 、闸位 数据 自动采 集并 存储 在站 点 的 Ｒ ＴＵ 内 ，并通过 Ｇ Ｍ Ｓ
短信 平台方式远程 传输到总局 中心 机房数 据库 ，以便实 时 了解各站点水 情情况并准确 做出调度决策 。
２ 系统 构 成
１ 中心站及 水情 遥测站 基本 情 况 ） 水情 自动 采集 系统 由 中心 站 和水 情 遥测 站 组 成 ，该 系统 建设 了
收的数 据用 统一 的格式 存人 中心 站数据 库 （ 图 １和 图 ２ 。 见 ）
［ 收稿 日期］２ ０ — ６ ０ ０８ ０ — １ ［ 作者简介］舒文武 （ ９ ３ ） １ ７ 一 ，男 ， ９ ７年大学毕业 ，工程师 ，现主要从事计算机及网络管理方面的研究工作 。 １９
第 ５ 第 ３ ：理 工 卷 期
安徽 省淠史 杭灌 区位 于安徽 省 中西部 和河南 省 东 南部 ，横跨 长 江 、淮 河两 大 流域 ，是 淠 河 、史 河 、 杭埠 河 ３ 毗邻 灌 区的总称 ，是 以防洪 、灌 溉 为主 ，兼 有 水力发 电、城市 供水 、航运 和水 产养殖 等综 合 个 功能 的特 大型 水利工 程 ，受益 范 围涉 及安 徽 、河 南 ２省 ４市 １ ７个县 区 ，设 计灌 溉面 积 １ ９ １ ８万 亩 ，实灌 面积 １ ０ ０ ０万 亩 ，区域人 口 １ ３ ３ ０万人 ，是 新 中国成立 后兴 建 的全 国最大灌 区 ，是全 国三个 特 大型灌 区之
标 任 务 、构 成 、原 理 、功 能 、实 现 方 法 以及 发 挥 的作 用 等 ，该 系 统 的 建 设 为 实 现 灌 区管 理 的 现 代 化 迈 出
了重 要 的 步伐 。
［ 键 词 ］ 水 情 ； 自动 采 集 ； 信 息 化 ；Ｒ 关 ＴＵ （ 端机 ） 终 ；ＧＳ Ｍ ［ 中图 分 类 号 ］ Ｔ ３３ Ｐ ９ ［ 献标 识 码 ］Ａ 文 ［ 章 编 号 ］ １ ７ 文 ６３
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第7卷增刊2地下空间与工程学报Vol．7 2011年12月Chinese Journal of Underground Space and Engineering Dec．2011抽水试验自动化采集系统及工程应用*沈超（上海岩土工程勘察设计研究院有限公司，上海，200031）摘要：基于工程勘察中简易抽水试验的目的及计算方法，自行研制了抽水试验自动化采集系统SKY-2009，可以对试验井的水位、水温等进行自动化监测，使简易抽水试验得以高效、经济、可靠运行。
对采集系统的组成、原理等进行了简要说明，以天津地铁4号线工程为例，介绍了运用本套系统进行抽水试验的方法、试验参数，分别采用稳定流及非稳定流计算方法对试验结果进行计算分析。
根据相关工程经验，表明本套系统测试成果可靠，具有工程适用性，可以满足当前工程简易抽水试验的要求。
关键词：抽水试验；渗透系数；自动化采集系统；稳定流；非稳定流中图分类号：O319．56文献标识码：A文章编号：1673－0836（2011）增2－1723－04Automated Acquisition System and Its Application for Pumping TestShen Chao（Shanghai Geotechnical Investigations＆Design Institute Co．，Ltd，Shanghai200031，China）Abstract：The automated acquisition system SKY-2009for pumping test is developed by this company based on the purpose and calculation method of simple pumping test in engineering investigation，to have automatic monitoring water level，water temperature of the well and get an efficient，low-cost and reliable operation of the simple pumping tests．The composition，principle of acquisition system are expounded．Taking Tianjin metro line4as an example，the methods and parameters in application of the pumping test system are introduced，and steady flow and unsteady flow calculation methods are used to analyse the test results．According to relevant engineering experience，it is shown that the test results of this system is reliable and applicable to meet the requirements of simple pumping test in the present projects．Keywords：pumping test；permeability coefficient；automated acquisition system；steady flow；unsteady flow1引言地铁及一些重大深基坑项目均需要在岩土工程勘察阶段通过简易水文地质抽水试验获取初步水文地质参数，以进行工程地质灾害评估及评价工程水文地质条件［1，2］。
长期以来，抽水试验多采用人工记录，精度一般较差。
国内外已有的多款数据自动采集仪由于价格相对较高或功能复杂、界面欠友好等，一般仅用于专项水文地质抽水试验中。
因此，开发一款适用于岩土工程勘察简易抽水试验的自动化采集系统，不仅可以有效提高试验自动化程度及测试精度，同时可以应对广阔的市场需求，有效确保工程质量、节约成本。
目前国内相关科研机构对此作了一定的研究［3 8］：吴祥、龚元明等开发研制了多参数自动监测系统，可对抽水试验中孔内水位、水温和出水量进行实时同步检测。
周志芳等基于单井内水流运动的振荡原理，开发了用于岩土体渗透性参数现场快速测试的系统（HSZK-01），使现场快速、高效测*收稿日期：2011-07-15（修改稿）作者简介：沈超（1984-），男，浙江嘉善人，硕士，工程师，主要从事岩土勘察与测试技术工作。
E-mail：shenchaosky@163．com试岩土体渗透性参数成为可能。
原国红等研制了水文地质参数自动监测处理系统，采用冲击试验代替传统水文地质试验，大幅缩短水文试验周期，显著降低现场技术人员的工作强度势减小试验费用。
本文在借鉴以往研究的基础上，介绍了自行研制的抽水试验自动化采集系统SKY-2009及其在天津地铁4号线工程中的应用。
2试验目的及计算方法简易水文地质抽水试验主要进行单孔抽水，进行稳定流或非稳定流抽水，完整井或非完整井抽水，定流量或定降深抽水。
根据工程经验，确定主孔与观测孔的距离，观测水位变化与时间的关系。
其主要目的为：（1）评价含水层组的富水性，确定含水层组单井出水量，了解含水层组的水位状况，测定各层承压水水头；（2）通过抽水试验了解含水层水位变化规律及各层之间的水力联系；（3）获取含水层组的水文地质参数；（4）确定地下水影响范围。
根据本工程水文地质条件及抽水试验采用的抽水井与观测井的结构形式，采用如下计算公式［9］：潜水井带一个观测井：k=0．732Q（2H－s1－sw）（s1－sw）lgrwr1（1）R=2槡sw Hk（2）承压井单井抽水带一个观测井：k=0．366Q lgrwr1M（s1－sw）（3）R=10槡sw k（4）式中：s1、s w为观测井及主井降深（m）；r1、r w分别为观测井与主井的距离及主井外径半径（m）；H为潜水含水层厚度（m）；M为承压含水层厚度（m）；R 为影响半径（m）；Q为抽水井的流量（m3/d）；k为渗透系数（m/d）。
3自动化采集系统的研制本套简易水文地质抽水试验自动化采集系统SKY-2009（见图1）主要包括全自动数据采集仪、PW式传感器（水位、水温）、电脑及配套数据处理软件等组成。
数据处理试验软件数据采集时间间隔为6 8秒，测试系统每隔1分钟扫描一次所有的传感器，记录频率、温度数据，并自动换算成水位埋深保存到数据库。
传感器采用高精度和高分辨率、带温度测试功能、频率信号易于处理和远距离传输的PW式传感器。
每次测试前，传感器均进行现场率定。
图1自动化采集系统Fig．1Automated acquisition system测试成果显示界面为2种，一种为水位埋深随时间变化的数值显示；一种为水位埋深随时间变化的图表显示。
测试数据可以导出到Excel软件。
4试验方法在利用上述原理及设备的基础上，以图2所示的流程进行准备及试验工作。
图2抽水试验流程Fig．2Pumping test process表1抽水试验概况一览表Table1Overview list of pumping test试验井号井深（m）孔径（mm）井径（mm）滤井管埋深（m）井管长度（m）填砾深度（m）井的类型K1166003003 15163 16完整井K23260035025 313222 32完整井G1166003003 15163 16完整井G23220011025 313222 32完整井注：K代表抽水井，G代表观测井。
以天津地铁4号线工程为例，场地在2531．5m位置分别为第⑨2粉土、⑩1粉质粘土、⑩24271地下空间与工程学报第7卷粉土，作为第一微承压含水层，试验按潜水、第一微承压水分别进行稳定流抽水试验。
本次试验工作量及井结构参数见表1所示，各抽水试验井平面布置图见图3所示。
图3抽水试验抽水井布置平面图Fig．3Pumping well arrangement plan in pumping test抽水井、观测井孔径、深度、滤管位置及结构参数见表1。
抽水井成孔后及时洗井，直至出清水。
抽水试验采用深井潜水泵，水位测量采用电测水位计自动采集，流量采用水表和秒表进行人工测读。
试验前均观测静止水位，水位降深由大到小依次进行，抽水稳定延续时间为8h ，水位波动不超过5cm ，抽水结束后，立即观测恢复水位。
试验过程中用水位计验证采集系统的准确性。
5试验成果分析5．1稳定流计算本次试验潜水井及承压水井分别采用3m 3、20m 3潜水泵进行抽水，通过节流阀控制流量，各试验时间内水位数据均自动采集，根据试验所得的数据，作Q s 及s t 曲线如图4 图7所示。
根据试验成果及公式（1） （4），计算本次抽水试验的结果如下表2所示。
图4K1-G1井s-t 曲线Fig．4s vs．t curve of K1-G1well 图5K1井Q-s 曲线Fig．5Q vs．s curve of K1well图6K2-G2井s-t 曲线Fig．6s vs．t curve of K2-G2well 图7K2井Q-s 曲线Fig．7Q vs．s curve of K2well表2稳定流计算成果表Table 2Steady flow calculation results试验井Q （m 3/d ）H 、M （m ）s 1（m ）s w （m ）r 1（m ）r w （m ）R （m ）k（m /d ）（cm /s ）K1、G1K2、G244．08132．134．624．30．1533．00．9811．14ˑ10－363．04132．385．274．30．1542．81．2681．47ˑ10－3126．386．53．7310．878．10．175140．01．6601．92ˑ10－3177．296．55．3018．568．10．175207．81．2541．45ˑ10－352712011年增刊2沈超，等：抽水试验自动化采集系统及工程应用5．2非稳定流计算非稳定流计算应用目前最流行的对抽水试验进行图形分析和报告制作的软件《Aquifer Test 》［10］。
K1井抽水，选取结构基本相同的井G1的水位资料进行潜水层Neuman 井流理论拟合，K2井抽水，选取结构基本相同的井G2的水位资料进行承压含水层Theis 径流理论拟合。
通过实测数据绘制的降深曲线与标准曲线相匹配能完成数据分析。
结果如图8、9所示。
根据拟合曲线，计算得出相关水文地质参数详见表3。
