光纤常见的几种接法
光纤接续规范
光纤接续是一项细致的工作，特别在端面制备、熔接、盘纤等环节，要求操作者仔细观察，周密考虑，操作规范。
光纤接续方法及操作步骤如下：一、接头盒制作剥除护套。
用小钢锯锯掉光缆的端头（通常去除1m）；用横向剖刀在标刀处横向切割PE外护套和皱纹纵包钢带（长度一般约为1.5m）；轻折光缆，使皱纹钢带在切割处完全断裂；用钢丝钳剪断加强芯；安装固定接头盒。
二、端面的制备光纤端面的制备包括剥覆、清洁和切割这几个环节。
合格的光纤端面是熔接的必要条件，端面质量直接影响到熔接质量。
1．光纤涂面层的剥除去除光纤套塑（长度一般约为90cm，根据盒子的类型决定）；光纤涂面层的剥除,要掌握平、稳、快三字剥纤法。
“平”，即持纤要平。
左手拇指和食指捏紧光纤，使之成水平状，所露长度以5cm为准，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。
“稳”，即剥纤钳要握得稳。
“快”即剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤右手，随之用力，顺光纤轴向平推出去，整个过程要自然流畅，一气呵成。
2．裸纤的清洁裸纤的清洁，应按下面的两步操作：1）观察光纤剥除部分的涂覆层是否全部剥除，若有残留，应重新剥除。
如有极少量不易剥除的涂覆层，可用绵球沾适量酒精，一边浸渍，一边逐步擦除。
2）将棉花撕成层面平整的扇形小块，沾少许酒精（以两指相捏无溢出为宜），折成“V”形，夹住以剥覆的光纤，顺光纤轴向擦拭，力争一次成功，一块棉花使用2～3次后要及时更换，每次要使用棉花的不同部位和层面，这样即可提高棉花利用率，又防止了探纤的两次污染。
3．裸纤的切割裸纤的切割是光纤端面制备中最为关键的部分，精密、优良的切刀是基础，而严格、科学的操作规范是保证。
1）切刀的选择切刀有手动（如日本CT—07切刀）和电动（如爱立信FSU—925）两种。
前者操作简单，性能可靠，随着操作者水平的提高，切割效率和质量可大幅度提高，且要求裸纤较短，但该切刀对环境温差要求较高。

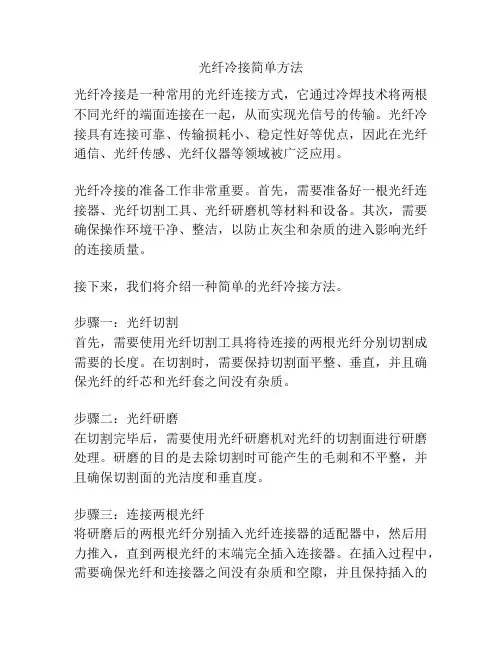

光纤冷接简单方法
光纤冷接简单方法光纤冷接是一种常用的光纤连接方式，它通过冷焊技术将两根不同光纤的端面连接在一起，从而实现光信号的传输。
光纤冷接具有连接可靠、传输损耗小、稳定性好等优点，因此在光纤通信、光纤传感、光纤仪器等领域被广泛应用。
光纤冷接的准备工作非常重要。
首先，需要准备好一根光纤连接器、光纤切割工具、光纤研磨机等材料和设备。
其次，需要确保操作环境干净、整洁，以防止灰尘和杂质的进入影响光纤的连接质量。
接下来，我们将介绍一种简单的光纤冷接方法。
步骤一：光纤切割首先，需要使用光纤切割工具将待连接的两根光纤分别切割成需要的长度。
在切割时，需要保持切割面平整、垂直，并且确保光纤的纤芯和光纤套之间没有杂质。
步骤二：光纤研磨在切割完毕后，需要使用光纤研磨机对光纤的切割面进行研磨处理。
研磨的目的是去除切割时可能产生的毛刺和不平整，并且确保切割面的光洁度和垂直度。
步骤三：连接两根光纤将研磨后的两根光纤分别插入光纤连接器的适配器中，然后用力推入，直到两根光纤的末端完全插入连接器。
在插入过程中，需要确保光纤和连接器之间没有杂质和空隙，并且保持插入的方向正确。
步骤四：加热熔化将连接好的光纤连接器放入光纤熔接机中，进行加热和熔化处理。
在加热过程中，可以通过观察加热指示灯的状态来掌握加热的进程。
当指示灯由红色变为绿色时，表示加热完成。
步骤五：冷却固化加热和熔化之后，需要将光纤连接器从熔接机中取出，放置于冷却架上进行冷却和固化。
在冷却固化过程中，需要保持连接器的位置稳定，避免震动和干扰。
最后，将连接好的光纤冷接部分进行检查和测试。
可以使用光源和光功率计来测试连接的损耗和传输性能。
如果测试结果符合要求，说明光纤冷接成功；如果测试结果不符合要求，则需要重新进行连接操作。
总结而言，光纤冷接是一种简单而有效的光纤连接方式。
通过事先做好准备工作，并严格按照步骤进行操作，可以实现光纤的可靠连接。
然而，由于光纤冷接过程中需要使用到专业设备和工具，因此在实际操作中建议请专业人士或有经验的技术人员进行。

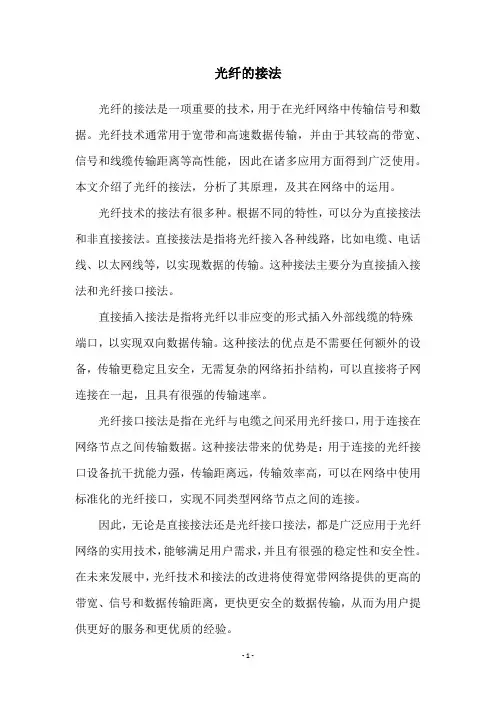

光纤的接法
光纤的接法光纤的接法是一项重要的技术，用于在光纤网络中传输信号和数据。
光纤技术通常用于宽带和高速数据传输，并由于其较高的带宽、信号和线缆传输距离等高性能，因此在诸多应用方面得到广泛使用。
本文介绍了光纤的接法，分析了其原理，及其在网络中的运用。
光纤技术的接法有很多种。
根据不同的特性，可以分为直接接法和非直接接法。
直接接法是指将光纤接入各种线路，比如电缆、电话线、以太网线等，以实现数据的传输。
这种接法主要分为直接插入接法和光纤接口接法。
直接插入接法是指将光纤以非应变的形式插入外部线缆的特殊端口，以实现双向数据传输。
这种接法的优点是不需要任何额外的设备，传输更稳定且安全，无需复杂的网络拓扑结构，可以直接将子网连接在一起，且具有很强的传输速率。
光纤接口接法是指在光纤与电缆之间采用光纤接口，用于连接在网络节点之间传输数据。
这种接法带来的优势是：用于连接的光纤接口设备抗干扰能力强，传输距离远，传输效率高，可以在网络中使用标准化的光纤接口，实现不同类型网络节点之间的连接。
因此，无论是直接接法还是光纤接口接法，都是广泛应用于光纤网络的实用技术，能够满足用户需求，并且有很强的稳定性和安全性。
在未来发展中，光纤技术和接法的改进将使得宽带网络提供的更高的带宽、信号和数据传输距离，更快更安全的数据传输，从而为用户提供更好的服务和更优质的经验。
总之，光纤技术接法是一项重要的技术，可以在网络中实现高速、高效、安全的数据传输。
根据不同的需求，可以选择直接插入接法或光纤接口接法，以确保网络的稳定性和安全性。
随着技术的进步，光纤技术将越来越受到重视，在网络中发挥越来越大的作用，为用户带来更好的体验。
光电复合缆光纤接法
光电复合缆光纤接法
光电复合缆光纤接法有两种：机械接法和熔接接法。
1.机械接法。
机械接法需要使用光纤机械接头。
具体操作步骤如下：
1）用清洁纸或棉花蘸取酒精或光纤清洗剂，清洁光纤末端。
2）将光纤末端切割成平整的面，并用光纤绞盘旋转打磨，使末端光洁度达到标准。
3）打开光纤机械接头，将两个光纤末端插入到接头的通道中。
4）用力量计测量机械接头压接是否合适。
5）将机械接头表面覆盖防潮材料，以保护接头。
2.熔接接法。
熔接接法需要使用光纤熔接机。
具体操作步骤如下：
1）用清洁纸或棉花蘸取酒精或光纤清洗剂，清洁光纤末端。
2）将光纤末端切割成平整的面，并用光纤绞盘旋转打磨，使末端光洁度达到标准。
3）用光纤熔接机将两个光纤末端熔接在一起。
4）用显微镜检查熔接后的连接是否完美。
5）将连接处覆盖防潮材料，以保护接头。
需要注意的是，无论是机械接法还是熔接接法，都需要保证光纤末端的质量，以免出现光信号的损失。
在进行光纤接法时，尽量在无扬尘室内操作，避免灰尘污染影响光纤信号传输质量。
光纤熔接原理
光纤熔接原理光纤熔接是指使用热源将两根光纤熔接在一起，使其成为一个长的连续光纤的过程。
光纤熔接是光纤通信中的一个重要工艺，它决定了光纤网络的可靠性和传输性能。
一、光纤熔接的原理光纤熔接是利用弧光或激光器将两根光纤加热到高温（通常为1500℃左右）熔融，再使其连接成一体。
与机械连接的方式相比，光纤熔接可以实现低损耗、低反射和高稳定性的连接。
在光纤熔接中，首先要取下光纤连接头的护套，然后去除光纤的缓冲层和套管，露出裸露的光纤芯。
接着，将两根光纤对准并夹紧在一个台子上。
二、常见的光纤熔接方法1.激光熔接激光熔接是一种高精度、高效率的光纤熔接方法，常用于单模光纤的熔接。
激光熔接通常使用几何反射镜，反射激光束使之能够沿着光纤芯直线熔接。
激光熔接的优点是可以实现高精度、高质量的光纤连接。
2.弧光熔接弧光熔接是另一种常用的光纤熔接方法，它使用电弧作为加热源。
弧光在极短的时间内将光纤熔化，然后将两根光纤连接在一起。
弧光熔接的优点是速度快、适用于所有光纤类型。
3.氢气熔接氢气熔接是一种高温、高压的光纤熔接方法，它通常用于多模光纤的熔接。
在氢气熔接中，光纤焦耳热产生的温度可以高达3000℃以上。
由于氢气熔接要求更高的设备制造和操作技能，它一般用于需要高精度和高质量连接的场合。
三、影响光纤熔接质量的因素1.光纤端面几何形状在光纤熔接过程中，光纤端面的几何形状对熔接质量有很大的影响。
光纤端面的不良几何形状会导致熔接后连接处的信号发送和接收损耗增加，甚至会导致光纤连接断开。
2.光纤芯直径偏差光纤芯直径偏差也会影响光纤熔接的质量。
一般来说，光纤的芯直径偏差越小，熔接后的连接损耗就越小。
3.光纤材料光纤的材料会影响光纤熔接的质量。
在光纤熔接中，使用不同材料的光纤会导致熔接后的连接损耗不同，甚至会导致光纤连接不稳定。
四、结论光纤熔接是光纤通信中的一个重要工艺，它决定了光纤网络的可靠性和传输性能。
不同的光纤熔接方法和设备有不同的优点和适用场合。
光纤模块接线方法
光纤模块接线方法一、前言在网络通信领域，光纤模块是一种常见的设备。
它可以将电信号转换为光信号，在光纤中传输数据。
在使用光纤模块时，接线方法是非常重要的，因为它直接影响到通信的质量和稳定性。
本文将详细介绍光纤模块接线方法。
二、准备工作1. 光纤模块2. 光纤线3. 光源和检测器4. 线缆剥皮工具5. 洁净棒和酒精三、单模与多模光纤的区别在进行接线之前，需要了解单模和多模光纤之间的区别。
单模光纤只能传输一个波长的光信号，而多模光纤可以传输多个波长的光信号。
此外，单模光纤具有更高的带宽和更低的损耗。
四、LC型和SC型连接器LC型连接器是一种小型连接器，适用于高密度应用场景。
SC型连接器则是一种较大的连接器，在机房等场所使用较为广泛。
在选择连接器时需要根据实际需求进行选择。
五、接线步骤1. 确定光纤的类型和连接器类型在进行接线之前，需要确定光纤的类型和连接器类型。
根据实际需求选择单模或多模光纤，并确定使用LC型或SC型连接器。
2. 剥皮使用线缆剥皮工具将光纤线的外皮剥离，露出内部的光纤。
3. 清洁使用洁净棒和酒精清洁光纤线和连接器。
确保表面没有灰尘、污垢等杂质。
4. 插入连接器将裸露的光纤插入连接器中，直到它们完全进入插槽。
在插入过程中要确保不要弯曲或拉伸光纤。
5. 固定连接器将连接器固定在设备上。
对于SC型连接器，需要旋紧两侧的螺母。
对于LC型连接器，则需要按下锁扣。
6. 测试使用光源和检测器测试接口是否正常工作。
如果测试结果不理想，则需要重新检查接线是否正确并进行调整。
七、注意事项1. 在进行接线之前，必须了解所使用的设备和材料。
2. 在插入过程中要小心操作，避免弯曲或拉伸光纤。
3. 在使用洁净棒和酒精清洁光纤线和连接器时，要注意不要弄湿其他部分。
4. 在测试接口是否正常工作时，需要使用合适的测试设备，并遵循相应的测试流程。
八、总结光纤模块是一种非常重要的通信设备，在使用时需要注意接线方法。
本文详细介绍了光纤模块接线方法，包括准备工作、单模与多模光纤的区别、LC型和SC型连接器、接线步骤、注意事项等内容。
几种光纤接口定义(ST,SC,LC,FC)
几种光纤接口(ST,SC,LC,FC)光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤--------------------------------------------------------------------------------在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”后面表明光纤接头截面工艺，即研磨方式。
“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“SC” 表示尾纤接头型号为SC接头，业界传输设备侧光接口一般用用SC接头，SC接头是工程塑料的，具有耐高温，不容易氧化优点； ODF侧光接口一般用FC接头，FC是金属接头，但ODF 不会有高温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。
其它常见的接头型号为：ST、DIN 、FDDI。
“PC”表示光纤接头截面工艺，PC是最普遍的。
在广电和早期的CATV中应用较多的是APC型号。
光缆线路接续与成端
A. 自放电率低 B. 使用寿命长 C. 深放电能力强 D. 充电效率高 E. 少维护或免维护 F. 工作温度范围宽 G. 价格低廉
蓄电池主要是铅酸蓄电池。 配套200Ah以上蓄电池，一般选择固定式或工业密封免维护铅酸蓄电池； 配套200Ah以下，一般选择小型密封免维护铅酸蓄电池。
第九章 光伏发电系统
第 6 章 光缆线路接续与成端 9.2太阳能电池组件
组件封装—装边框、接线盒 层压后的太阳电池需要以下程序：
修边，将多余的EVA密封层去掉 用硅胶封住模组边缘，进入安装外框
第九章 光伏发电系统
第 6 章 光缆线路接续与成端 9.2太阳能电池组件
组件封装—检测
主要包括基本性能检测、电绝缘性能检测、热循环实验、湿热-湿冷实 验、机械载荷实验、冰雹实验、老化试验等。性能检测方法参考 GB/T9535-1998《地面用晶体硅光伏组件设计鉴定与定型》
组件封装—焊接
焊带是光伏组件焊接过程中重要的原材料。 焊带的选择根据电池片的厚度和短路电流来确定，焊带的宽度要和电池 的主栅线宽度一致，焊带的软硬程度一般取决于电池片的厚度和焊接工具 焊带为涂锡铜带，由铜基材和外部涂锡层构成，涂锡层分为有铅和无铅 焊接后要进行检查：裂片、缺角、焊锡渣或其他异物；电池片间距是否 准确、一致；焊带是否平整、光洁，无锡珠，无毛刺；虚焊、过焊、漏焊； 焊带偏离主栅
第九章 光伏发电系统
第 6 章 光缆线路接续与成端 9.2太阳能电池组件
组件材料 将太阳能电池片的正面和背面各用一层透明、耐老化、黏结性好的热 熔型EVA胶膜包封；用透光率高且耐冲击的低铁钢化玻璃做上盖板，用耐 湿抗酸的聚氟乙烯复合膜（TPT）或玻璃等其它材料做背板，通过相关工 艺使EVA胶膜将太阳能电池片、上盖板和背板黏合为一个整体，从而构成 光伏组件，俗称太阳能电池板
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、接合端接
接合是把光纤盘管(出厂时在大约1米长的裸光纤上接有一个连接器)连到水平光纤的各条光纤上。
不管是哪种接合类型，光纤的准备过程都包括剥掉缓冲层，清洁玻璃，把光纤剪到要求的长度。
在剪断光纤时，必须保证直角端面，以密切对准光纤末端。
还可以使用接合把两条电缆联接在一起，其通常连接室外型电缆和室内型电缆。
1．机械接合
这(一般)是塑料模具，在每一端带有电缆夹(或采用键控方式的锁定夹)，适合250或900?m 缓冲。
光纤的准备方式与上述方式相同，两端要滑入模具内部，直到这两端在通常填有与折射率相符的凝胶的空间中相接。
2．熔断接合
这种方法需要使用熔断接合机。
熔接机包括一台对准设备、一个电弧发生器和一台小型干燥箱。
对准设备保证准备好的光纤处在每个轴的相应位置上。
然后电弧在预先编程的时间和功率上点火，实现无缝联接。
如果联接易断(如果是焊接玻璃，直径为?m)，那么可以安装一个具有不锈钢加强杆的热缩套管。
二、直接端接
直接端接是指把连接器连接到每条水平电缆的末端，它包括以下几种方法。
1．干燥箱固化的环氧树脂型端接
这是最常用(也是最早) 的直接端接方法。
它采用标准连接器、环氧树脂和各种打磨纸，具体视制造商而异。
这种方式要求先拆掉缓冲层，清洁裸光纤，准备光纤，然后混合环氧树脂(粘合剂和催化剂)，并传送到注射器中，然后把环氧树脂注入连接器的套圈中，直到端面上出现环氧树脂，最后把光纤插入套圈，然后把套圈放到套管中，等大约5分钟后，放到干燥箱中。
在烘干冷却之后，取下套管，剪掉光纤末端。
然后进行打磨、清洁、检查。
2．预装环氧树脂型端接
这类连接器的端接方法在大多数地方与传统的干燥箱固化环氧树脂类似。
它预装有预先混合的环氧树脂，另外还能重新熔化(尽管制造商不推荐这种作法)，以取下和更换断开的光纤。
3．冷固化环氧树脂型端接
前期准备工作与干燥箱固化的环氧树脂相同，但进行了简化。
准备工作与干燥箱固化方式相同，但通常直接从分配器中把催化剂和粘合剂放到光纤或套圈上，而不需混合/传送到注射器中，也不需注入超高粘度的环氧树脂。
在室温下，其固化时间一般为大约2分钟，因为粘合剂具有厌氧性(在没有空气时仍能固化)。
在剪断光纤后，进行打磨、清洁和检查。
4．机械弯曲和打磨
目前有许多机械弯曲和打磨方法，它们采用机械弯曲的工作原理，把光纤固定在套圈中。
在插入套圈前，先拆掉缓冲层，清洁光纤。
然后把光纤“弯曲”(使用机械夹具)到相应位置，然后剪掉光纤，进行打磨。
5．带有预打磨套圈的机械弯曲
这种连接器的套圈带有一小段出厂时已经打磨好的光纤。
在这一小段光纤后面有一定的空间，已经填充了与光折射率相符的凝胶。
然后剥掉光纤，进行清洁，剪成预定的长度，插入套圈中，弯曲到相应位置，其方式与前面的连接器类似。
三、预先端接的光纤
通过这种技术，安装人员可以指定长度、纤芯数量、电缆结构和连接器形式，用户只需把电缆拉到相应位置上，然后连接到配线箱内部即可，而不必进行其它操作。
预先端接的电缆两端受到拉入孔保护，制造商已经对其进行光测试。
略有不同的一种预先端接的光纤采用插入式配线盒，而不是配线架，在背面有一个多芯连接器(MTP/MPO)，正面则采用SC、ST 等连接器。
由于电缆装配件和配线盒事先都经过测试，因此其安装速度最快。
多模光纤还是单模光纤？上述端接方法并不能全部适用于单模光纤，但都可以适用于多模光纤。
这是因为端接中会产生端面打磨，提供可以接受的回波损耗性能。
在具有预打磨套圈的任何连接器中，在制造过程中将控制其回波损耗。
接合还使用出厂时安装的连接器，提供了检验的回波损耗数值。
很明现，预先端接的光纤在出厂时也通过了测试。
四、选择原则、
与日常生活中的任何选择一样，端接方式各有优缺点。
我将介绍部分优缺点，以使您作出明智选择，或至少让相关制造商解答一些问题。
1．干燥箱固化的环氧树脂型端接方法
可靠的老式方法容易学习，但现在已经过时。
把环氧树脂挤到注射器中，注射器粘到桌子上，在套圈套管放到干燥箱中后赶紧去烤手。
这种方法虽然购买价格低，但安装成本并不低。
2．预装环氧树脂型端接方法
这是可靠的老式方法的完美发展。
消除了麻烦的环氧树脂填充工作，当然是件好事。
由于它缩短了安装时间，因此连接器价格较高。
3．冷固化环氧树脂型端接方法
这种方法已经被许多人接受。
厌氧性粘合剂已经在户外环境中广泛使用，并取得了巨大的成功。
它在光纤连接器环境中同样也很成功。
胶水可能有点脏，但不用再烤手了。
另外，打磨过程非常容易，因为不用去掉套圈端面上的一大块环氧树脂。
另外，它不要求使用干燥箱或电源。
4．机械弯曲和打磨
对寻找简单端接方法的安装人员，这是另一种非常流行的方法。
有人担心套圈内没有支撑的光纤的机械属性及温度波动的影响(问一下销售代表“活塞”效应)。
5．带有预打磨套圈的机械弯曲
可能是最简单的带连接器的解决方案。
（新创世安防）没有“活塞”问题，因为光纤与采用具有相应折射率的凝胶的短线相匹配。
人们一直在现场端接中使用这种解决方案。
人们通常采用MT-RJ连接器，因为没有真正令人满意的替代方法。
这些连接器一般比较贵，因为制造过程十分复杂。
机械接合
这是人们不太看重的光纤端接方法，通常用于石化/石油精炼及“不希望”明火(或电弧)的制造环境中。
人们的一般态度是，这种方法只适合临时修理，但实际上，它一直长期用于严酷的环境中，而且根本没有降低光通信性能。
熔断接合
最通用的端接方法，在各类光纤中引入的损耗最小。
设备购买成本(相对)较高，但价格正在不断下降。
只要使用的光纤盘管品质优异，操作人员经过培训、并具有相应经验，我个人非常喜欢这种方法。
单模光纤的安装非常轻松，因为出厂时已经测试了回波损耗，大多数接合人员都会提供联接损耗估算。
