ChemDraw 15教程：快速掌握绘制各式箭头
ChemDraw 15教程：快速掌握绘制各式箭头因为ChemDraw 15能够绘制各种复杂的结构方程式和化学图形，在全球范围内广泛流传，在绘制化学反应式、流程图过程中不可避免地需要绘制各式箭头符号，本教程将向大家讲解ChemDraw 15绘制箭头的方法。
箭头工具用于表示电荷的转移，键间的角度以及显示反应物向产物的转化及配位键(见下图)。
绘制箭头工具的过程如下：
用箭头表示电荷转移，键角
1. 绘制箭头:
（1）在箭头工具中选择普通箭头（箭头工具的第一行前三，如下图）。
选择普通箭头
（2）将鼠标移动至工作窗口的任意适合位置。
（3）按住鼠标左键拖动鼠标即可绘制出箭头（如上图右下方）。
2.编辑箭头
延长，缩短和旋转箭头的方法：
（1）在工具栏选择选择工具。
（2）选择整个箭头区域(见下图)。
（3）在亮斑处拖动鼠标即可对箭头进行延长，缩短或者旋转。
注意：箭头的延长，缩短和旋转都是相对于其端点。

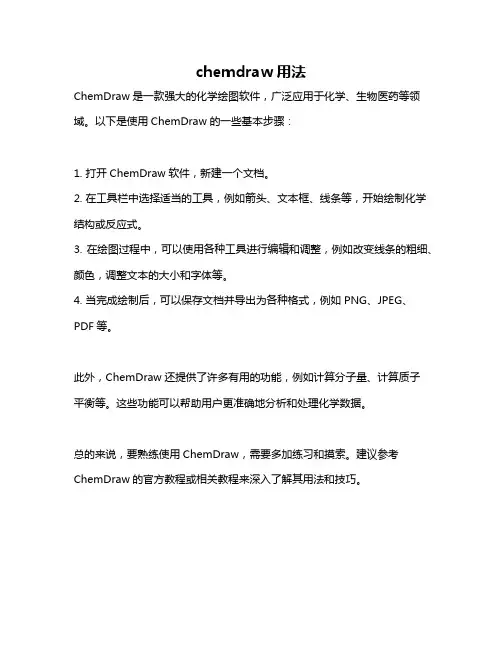

chemdraw用法
chemdraw用法
ChemDraw是一款强大的化学绘图软件，广泛应用于化学、生物医药等领域。
以下是使用ChemDraw的一些基本步骤：
1. 打开ChemDraw软件，新建一个文档。
2. 在工具栏中选择适当的工具，例如箭头、文本框、线条等，开始绘制化学结构或反应式。
3. 在绘图过程中，可以使用各种工具进行编辑和调整，例如改变线条的粗细、颜色，调整文本的大小和字体等。
4. 当完成绘制后，可以保存文档并导出为各种格式，例如PNG、JPEG、PDF等。
此外，ChemDraw还提供了许多有用的功能，例如计算分子量、计算质子
平衡等。
这些功能可以帮助用户更准确地分析和处理化学数据。
总的来说，要熟练使用ChemDraw，需要多加练习和摸索。
建议参考ChemDraw的官方教程或相关教程来深入了解其用法和技巧。

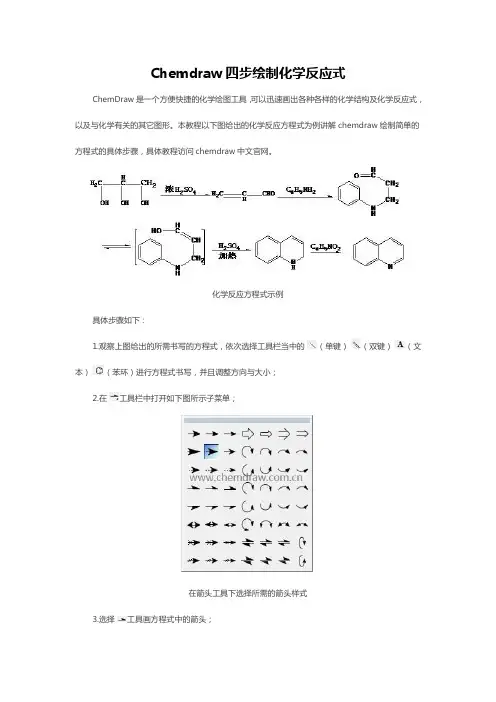

Chemdraw四步绘制化学反应式
Chemdraw四步绘制化学反应式
ChemDraw是一个方便快捷的化学绘图工具，可以迅速画出各种各样的化学结构及化学反应式，以及与化学有关的其它图形。
本教程以下图给出的化学反应方程式为例讲解chemdraw绘制简单的方程式的具体步骤，具体教程访问chemdraw中文官网。
化学反应方程式示例
具体步骤如下：
1.观察上图给出的所需书写的方程式，依次选择工具栏当中的（单键）（双键）（文本）（苯环）进行方程式书写，并且调整方向与大小；
2.在工具栏中打开如下图所示子菜单；
在箭头工具下选择所需的箭头样式
3.选择工具画方程式中的箭头；
4.经过组合书写方程式。
以上教程讲解了如何在ChemDraw中绘制化学反应方程式，方便新用户快速入门。
ChemDraw 已经成为化学工作者撰稿和进行学术交流公认的化学结构绘图软件。
chemdraw教程
默 认 的 键 长 和 键 角 用 Object 菜 单 中 Fixed Lengths 和 Fixed Angles 选项固定。
⑵、环的绘制： 环的绘
制，可以使用 右边的工具：
环的绘制 可以用以下的方法，注意以下的细节：如果选择 环工具之后，在一个原子上单击，则会在该原子 上添加一个环，如果在一条键上单击，则会在键 上添加环，具体的演示如下：
17
点击箭头工具以显示箭头模板。选择箭头后， 松开鼠标。指向第一个结构的后方，并按下鼠 标，拖动箭头至你想要的长度，然后松开鼠标。 注意：在箭头工具右下方的三角形说明该图表 包含有模板内容。如果你想改变箭头的长度和 箭头与 X 轴的夹角，可以这样：1.按下 Shift 键并指向箭头，这时，一个高亮的框将会出现， 如果你选择正确的对话。2. 拖动箭头至你所 想要的长度和角度。 利用文本工具在添加反应条件与催化剂： 选择文本工具，指向箭头上方，单击插入文本 框，在出现的文本框中输入 OH，完成如下图：
和其它符号。
13
9 Arrow tool-绘制各种箭头 9 Drawing Elements tool-绘制各种方框，圆圈
和线。 9 Brackets tool-绘制方括弧，圆括弧等 9 Arc tool-绘制符号 9 Pen tool-手绘各种形状
二、ChemDraw 基本操作 1、 设计反应式 打开 ChemDraw，然后用 File/Save As 命令将 文档以 Draw1.cdx 文件名保存。通过 View 菜 单选择 Show General Toolbar 和 Show Info Window 以显示一般工具栏和信息栏。点开 Object 菜单确定 Fixed Lengths 和 Fixed Angles 是选定的。 注意：应用 fixed lengths 和 fixed angles 可以使你在创建结构时使用固定的键长和键 角。The fixed length 长度可以在 Drawing Settings 对话框中设定。
chemdraw课件PPT
通过使用ChemDraw的高级绘图技能，用户可以绘制立体化学结 构，展示分子的三维空间排列。
绘制反应机理
使用ChemDraw的高级绘图技能，用户可以绘制反应机理图，展 示化学反应的详细进程。
04 Chemdraw实例演示
绘制有机分子
总结词
通过实例演示，学习如何使用ChemDraw绘制常见的有机分子结构，包括烷烃 、烯烃、炔烃、芳香烃等。
还可以使用各种模板来快速绘 制常见的化学结构。
添加文本和标签
01
选择"Draw"工具栏中的"Text"选项，然后在画布上添加 文本或标签。
02
用户可以设置文本的字体、大小、颜色和对齐方式等属 性。
03
还可以使用各种标注工具来对分子结构进行标注和说明 。
保存和导出文件
01 在完成绘制后，选择"File"菜单中的"Save"来保存 文件。
Chemdraw的应用领域
化学教育
用于绘制化学教材、课件和实验报告中的化学 图谱。
科学研究
用于绘制化学论文、专利和项目报告中的化学 图谱。
化工生产
用于绘制化工流程图、实验装置图和工艺流程图。
02 Chemdraw基本操作
打开和创建画布
打开ChemDraw软件后，点击 "File"菜单，选择"New"来创
支持多种类型的化学键、环、轴等，方便用 户绘制复杂的化学结构式。
支持反应箭头的添加、删除和修改，方便用 户绘制化学反应式。
支持3D分子模型的展示，方便用户从不同角 度视察分子结构。
支持各种化学符号和注释的添加，方便用户 对图谱进行标注和说明。
chemdraw教程
Chemdraw的使用及技巧1.3 Undo和Redo命令如同Word等软件一样，ChemDraw具有保持前一步所做工作的功能。
点击右键，弹出菜单中的前两项就是Undo和Redo命令。
也可以通过点击图标和来进行操作。
就个人经验而来，此操作的次数相当可观，可以使人很放心的进行操作，不需过多担心失误。
下面是对结构工具栏主要部分的使用的描述。
1.4默认设置的变化1）Preference命令在ChemDraw7.0的版本里，Preference位于File菜单的下拉选项中Units（单位）可以改变标尺，交叉校准线等单位，但一般不需要改动。
选择单位有cm,in(1in=2.54cm)等。
Tolerance（容差）允许改变的光标快的大小尺寸。
Tolerance影响光标去选择和接触对象的远近和难易程度。
Include Footer(打印页脚)包括文件名，最后制作的日期和时间，显示在打印文件的左下角。
Show 35mm Slide Boundary Guides (35mm幻灯片界限设置)Automatic Atom Labels（自动标记原子）建议选择此项功能，可以自动添加氢原子，标记其它元素，相当于快捷键。
Print Background Colour（打印背景颜色）去掉为白色。
Check Structure When Copying to Clipboard or Exporting（拷贝到粘贴板上时的结构检查）Show Attachment Rank Indicators（显示接触顺序指示）用于显示顺序接触点的虚拟解释。
Always Display and Print Reacting Mapping（显示和打印反应过程）Auomatic Reaction Mapping（自动反应图）建议选择2）Document settings命令Drawing Settings设置如何绘制键的文件设置，因为化学科技论文有固定的格式，一般不需要改变设置，需要说明的仅有Fixed length选项，有时候因为处理对象不同，需要取消对键长的固定。
ChemDraw教程很全
模板工具
己糖模板工具
19
第一部分 ChemDraw简介
模板工具
苯环模板工具
20
第一部分 ChemDraw简介
模板工具
多面体模板工具
21
第一部分 ChemDraw简介
模板工具
RNA模板工具
22
第一部分 ChemDraw简介
特殊符号模板工具 模板工具
23
立体中心模板工具
第一部分 ChemDraw简介
到另外的ISIS应用程序中
37
第一部分 ChemDraw简介
9 MDL MolFile (*.mol)——MDL(分子设计有限公司) MolFile文件 格式用于其它一些在Windows、Macintosh和Unix环境下的化学 数据库和绘画应用软件 10 Galactic Spectra(*.spc)——银河图谱文件格式
依次输入文本信息
50
第一部分 ChemDraw简介
一、反应方程式
选择阴影框
将反应方程式全部罩上
51
第一部分 ChemDraw简介
二、绘制中间体结构
O OH
52
第一部分 ChemDraw简介
二、绘制中间体结构
选择环己烷以建立六员环模型
选择橡皮，擦去六员环一部
53
第一部分 ChemDraw简介
二、绘制中间体结构
88
第一部分 ChemDraw简介
七、立体化学
89
第一部分 ChemDraw简介
七、立体化学
90
第一部分 ChemDraw简介
3.1 键工具
H3C C
H Br
Br H
C CH3
虚键
实键 楔键 虚楔键
chemdraw基本用法 -回复
chemdraw基本用法-回复ChemDraw是一款功能强大的化学结构绘制软件，被广泛应用于化学领域的科研和教学工作中。
本文将详细介绍ChemDraw的基本用法，以帮助读者快速上手并高效运用该软件。
第一步，了解ChemDraw界面和工具栏：ChemDraw的界面清晰简洁，其中包含菜单栏、工具栏、绘图区和属性栏等主要部分。
菜单栏提供了各种功能的快捷入口，工具栏则包含了常用的工具按钮，绘图区是我们绘制化学结构的主要区域，属性栏则用于修改和设置化学结构的属性。
第二步，绘制单原子和多原子结构：使用ChemDraw的Line工具，我们可以绘制单原子结构，例如氢、氧等。
选择Line工具，将光标移至绘图区，单击即可生成一个直线，通过拖动直线两端的控制点，我们可以调整直线长度。
绘制多原子结构时，可以使用Cycle工具绘制环状结构，或者使用Atom工具绘制自定义的多原子结构。
第三步，添加元素和键：在绘图区中，我们可以通过选择元素工具，点击元素周期表中所需的元素，然后单击绘图区，即可添加元素。
添加元素后，我们可以使用Bond工具连接两个元素，选择Bond工具后，将光标移动至一个元素上，点击生成一个键，并将光标移至另一个元素上，点击生成另一个键，两个元素就会被连接成一个化学键。
第四步，编辑和调整结构：除了添加元素和键之外，ChemDraw还提供了许多其他的编辑工具，用于调整和修改化学结构。
例如，选中一个元素后，我们可以通过Rotate 工具进行旋转，或者使用Resize工具调整元素的大小。
此外，通过选中键后，我们还可以使用Add Stereo信息工具为键添加立体化学信息。
第五步，使用模板和样式：ChemDraw提供了大量的化学结构模板和样式，以方便用户快速绘制复杂的化学结构。
在ChemDraw的左侧边栏中，我们可以找到不同类型的模板，包括有机、无机、生物等。
选择所需的模板后，将其拖拽到绘图区中即可使用。
此外，ChemDraw还提供了丰富的样式库，用户可以根据需要选择适合的样式，例如颜色、线型等。
ChemDraw最新版两种选择工具的使用方法
ChemDraw最新版两种选择工具的使用方法作为一款全球领先的化学绘图工具，ChemDraw最新版可以快捷轻松地进行各种复杂的化学图形绘制，ChemDraw 15更添加了新的绘图工具，易于化学图形的绘制和编辑。
本教程将以ChemDraw 15中选择工具的应用为例向大家讲解ChemDraw编辑化学结构的使用技巧。
如下图所示的选择框，一个是以任意形状选中目标的套索（图左），一个是以规则矩形选中目标的蓬罩（图右）。
选中物体后，两者都同时具有缩放和旋转物体的功能。
选择工具的使用方法如下：
两种选择框：套索和蓬罩
（1）首先单击选择工具，然后选中化学结构，光标指向在所出现矩形框有上角的一个黑色的直角弧，出现一个具有双箭头的弧线，按住鼠标左键即可旋转所绘图形。
鼠标移向右下角时出现一个双箭头拉伸符，按住既可缩放图形。
如下图所示：
矩形选择框的使用
（2）在双击双箭头符号时会出现一个对话框，在对话框中可以设置拉伸的百分比和旋转的具体角度，便于操作。
如下图所示：
拉伸旋转数字对话框
通过上述教程，相信大家已经能够掌握ChemDraw最新版中选择工具的使用技巧。
熟练地使用ChemDraw 15编辑化学结构可以帮助用户更加快捷地进行化学结构图形的绘制和编辑。
ChemDraw 教程-1
ChemDraw 教程－１Written by Anan Wu Xiamen UniversityChapter 1 Introduction1.1 启动ChemDraw在开始(Start)菜单中点击所有程序(P), 选择弹出菜单中ChemOffice2004中的ChemDraw Ultra 8.0即可启动程序1.2 ChemDraw 界面结构ChemDraw 软件的最大特点就是界面结构简单，包括文件窗口（菜单栏，工具栏，滚动栏，编辑区，状态/信息栏）和图形工具板两大结构，如图1-1所示。
图1-1 ChemDraw 软件的界面结构1.3 文件窗口ChemDraw 文件窗口的中心部分含有将用以绘制图形结构的编辑区域。
ChemDraw 文件窗口的基本组成部分如下：编辑区文件窗口图形工具板滚动栏工具栏菜单栏●标题栏：含有应用文件或操作文件的窗口标题。
●编辑区域：在ChemDraw文件窗口的中心部分，供绘制图形结构的工作区。
●菜单栏：含有为操作ChemDraw应用文件和其内容的命令设置。
●工具栏：含有常用的命令图标，当单击这些图标，其效果与选择菜单中相应的命令一样。
●最大／最小化，还原／关闭按钮：可使文件窗口最大／最小化。
●滚动栏：含有滚动框●状态／信息栏：含有表述绘制图形的简捷的信息。
1.4图形工具图标板图形工具图标板含有所有能够在文件窗口绘制结构图形的工具，选择这些工具后，光标将随之改变成相应的工具形状。
工具板间图1-2。
选择工具时，一次只能选择一个。
在图标右下角有效黑三角的工具图标中，含有进一步的子工具。
用鼠标按下含三角的图标时，子工具将显示出来。
图1-2 图形工具图标板选择工具：包括１）蓬罩工具，用于选择方框区域内的目标２）套索工具，由于选择目标。
拖动套索工具可以套住任意目标，然后进行编辑键工具：包括实键，虚键，切割键，切割楔键等，在以后章节会陆续讲解。
环工具：包括环丙烷，环丁烷等，用于快速绘制常用的环结构组成。

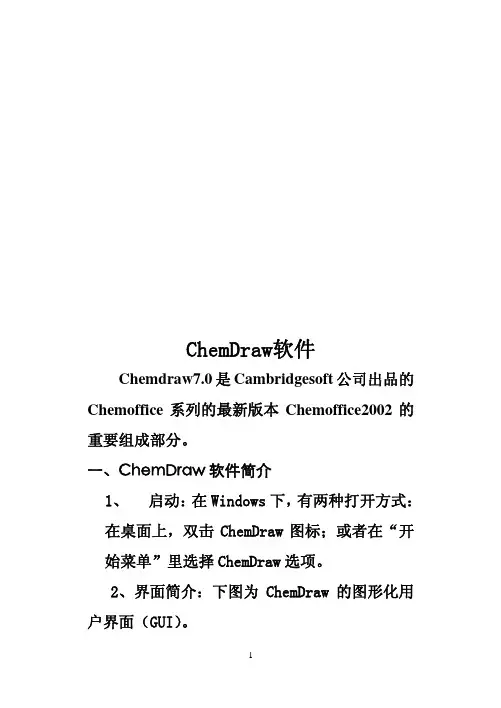

chemdraw教程
ChemDraw软件Chemdraw7.0是Cambridgesoft公司出品的Chemoffice系列的最新版本Chemoffice2002的重要组成部分。
一、ChemDraw软件简介1、启动：在Windows下，有两种打开方式：在桌面上，双击ChemDraw图标；或者在“开始菜单”里选择ChemDraw选项。
2、界面简介：下图为ChemDraw的图形化用户界面（GUI）。
关于画图的主要工具——工具栏，其主要功能如下图所示：ChemDraw为绘制化学结构，提供了以下工具。
化学键工具, 环工具, 脂肪链工具, 自动错误矫正, 在ChemDraw Ultra中还新增了从化学名称到结构的功能。
⑴、化学键的绘制：绘制化学键有以下几种工具，利用这些工具，可以直接在文档中单击或者拖拉来绘制化学键。
默认的键长和键角用Object菜单中Fixed Lengths和Fixed Angles选项固定。
⑵、环的绘制：环的绘制，可以使用右边的工具：环的绘制可以用以下的方法，注意以下的细节：如果选择环工具之后，在一个原子上单击，则会在该原子上添加一个环，如果在一条键上单击，则会在键上添加环，具体的演示如下：如果想要绘制共轭环结构，可以按下CTRL键的同时，在文档中单击放置环。
这样，会在环中出现一个圆圈。
当然，这种情况下，环已烷的椅式结构除外。
⑶、脂肪链键的绘制：选择脂肪链工具，在文档上拖动鼠标即可画出长链。
也可以在文档空白区域或者一个原子上单击，在出现的对话框输入想要链长的原子数。
⑷、键的编辑：改变键的类型：选择键工具，指向已经存在的键，单击，则会出现新的类型的键。
改变楔形键和虚格键的方向：选择楔形键和虚格键工具，点击适当的位置，则方向被自动调整。
⑸、移动原子：选择键的工具，指向一个原子，然后按下Shift键的同时，拖动这个原子，就可以改变键的方向。
⑹、自动绘制结构从化合物的名字：从ChemDraw Ultra 的Structure菜单中选择Convert Name to Structure命令，在出现的对话框中输入2-bromobenzoic acid，点击OK后，就可以在文档中看见结构了。
