土方开挖施工技术交底记录
施工技术交底记录
5施管表
年 月 日
工程名称 启海区域供水北延工程一标段 分部工程 土方工程
分项工程名称 土方开挖
交底内容： 土方开挖
一、施工准备和作业条件
⑴建筑物位置的标准轴线桩、水平桩及灰线尺寸，已经过复核。
⑵在基坑施工前，应编制施工组织设计（方案）。根据地质资料和地下水位对基坑开挖
的影响，确定基坑开挖的围护方案，以保证基坑作业顺利进行。
⑶决定挖土方案，包括开挖方法、挖土顺序、堆土弃土位置、运土方法及路线等。
⑷障碍物和地下管道已进行处理或迁移。
⑸排水或降水的设施准备就绪。
二、工艺流程
放线→分层开挖→修边(坡)→基(槽)底整平→基(槽)底预留土层→基(槽)底找平.
三、操作工艺
1、土质均匀，且地下水位低于基坑(槽)或管沟底面标高，挖方深度不超过下列规定时，
可以考虑不放坡和不加支撑。
密实、中等密实的砂土和碎石类土（填充物为砂土）——1.0m；
硬塑、可塑的轻亚粘土及亚粘土——1.25m；
硬塑、可塑的粘土——1.5m；
坚硬的粘土——2m。
2、当地质条件良好，土质均匀且地下水位低于基坑（槽）或管沟底面标高时，挖土深
度在5m以内不加支撑的边坡，其边坡坡度应符合表2-2的规定。
交底单位 接收单位
交 底 人 接 收 人
施工技术交底记录
5施管表
年 月 日
工程名称 启海区域供水北延工程一标段 分部工程 土方工程
分项工程名称 土方开挖
交底内容： 土方开挖、当基坑（槽）必须设置坑壁支撑时，应根据开挖深度、土质条件、地下水位、施工
时间长3
短、施工季节和当地气象条件、施工方法与相邻建（构）筑物等情况进行设计和选择，一般上述条件均有利
于施工的，可采用断续垂直支撑、断续水平支撑和连续垂直支撑、连续水平支撑等方法，可参。当深度较大
和土质复杂时，必须选择有效的深基坑支护技术，一般应由相应资质的一级设计2-3考表单位负责设计。按
省建委有关文件，也可由公司有经验的技术人员通过认真周密的设计并制定方案， 但须经公司总工程师审
定后方能实施。深度在5m内的基坑（槽）管沟边坡的最大坡度 表2-2
土的类别 边坡坡度（高∶宽）
坡顶无荷 坡顶有静 坡顶有动载 载 载
1∶1.00 1∶1.25 1∶1.50 中密的砂土
中密的碎石类土(1∶1.25
填充物为砂1∶0.75 1∶1.00
土)
中密的碎石类土0.75 (填充物为砂1∶1∶1∶0.50 0.67
土)
硬塑的轻亚粘土∶1.00 0.67 1∶ 1∶0.75 1硬塑的亚粘土、粘土11∶0.33 ∶0.67 1∶0.50
老黄土0.33 ∶10.25 1∶0.10 ∶1软土（经井点降水后） —— —— ∶11.00
注：静载指堆土或材料等。动载指机械挖土或汽车运输作业等。
5、采用钢（木）板桩、钢筋混凝土
预制桩或灌注桩作坑壁支撑时，其构造或是否加设锚杆应按设计方案的规定。施工中应经
常检查，如发现有变形、沉降等现象，应及时采取加固措施，以及通知设计人员。在雨期
更应加强检查。
6、采用钢筋混凝土地下连续墙用坑壁支撑时，其施工和验收要求应按设计图和有关规
范规定执行。
7、基坑（槽）底部开挖宽度应根据基础或防水处理施工工艺决定。
混凝土基础或垫层需支模者，每边增加工作面0.3m；需用防水涂料（卷材）或防
水砂浆做垂直防水（潮）层时，增加工作面1~1.2m。
8、管沟底部开挖宽度（有支撑者为撑板间的净宽），除管道
结构宽度外，每侧增加工作面宽度，可参照表2-4采用
交底单位 接收单位
人 底 交． 人 收 接
施工技术交底记录
5施管表
年 月 日
工程名称 启海区域供水北延工程一标段 分部工程 土方工程
分项工程名称 土方开挖
交底内容： 土方开挖管沟底部每侧工作面宽度 表2-4
每侧工作面宽度（mm） 管道结构宽度（mm）
金属管道或砖沟 非金属管道
300 400 200~500
400 500 600~1000
600 600 1100~1500
800
800 1600~2500
、1管道结构宽度：无管座按管身外皮计；有管座按管座外皮计；砖砌或混凝土按管沟外皮计。注： 2、
沟底需增设排水沟时，工作面宽度可适当增加。
9、在原有建（构）筑物邻近挖土，如深度超过原建（构）筑物基础底标高，其挖土坑
（槽）边与原基础边缘的距离必须大于高差的1~2倍（土质好时可取低限），并对边坡采取
保护措施；如对旧有建（构）筑物基底有影响时，必须提请有关部门有建（构）筑物基础
变形、沉陷的加固措施后方可施工。
10、基坑（槽）和管沟的土方完成后应排干积水和清底，及时进行下一工序的施工。
11、基坑（槽）和管沟挖土深度不得超过设计基底标高，对于个别超挖处，应使用石
粉、碎石填补，并应夯实至要求的密实度。在天然地基或重要部位超挖时，应采用设计单
位同意的补填方法（若采用低强度等级素混凝土等）去填补，并办好签证手续。
12、采用天然地基的基础，挖至基坑（槽）底时，应会同甲方、质量监督站和设计人进行
验槽。如缺乏地质资料或土质复杂的情况，必须进行钎探。钎探布置设计未规定时，可按
表2-5执行。
13、挖方的弃土或放土，应保证挖方边坡的稳定与排水，当土质良好时，应距槽沟边缘0.8m以外堆放，且
高度不宜超过1.5m。在软土地区，不得在挖方上侧放土。
14、在软土地区开挖基坑（槽）或管沟时，应按施工组织设计或方案规定施工。
15、土方工程一般不宜在雨天进行。在雨季施工时，工作面不宜过大。应逐段、逐片地完成，
交底单位 接收单位
人 底 交． 人 收 接
施工技术交底记录
5施
管表
年 月 日
工程名称 启海区域供水北延工程一标段 分部工程 土方工程
分项工程名称 土方开挖
交底内容： 土方开挖
并应切实制订雨季施工的安全技术措施。
16、土方边坡的加固（包括填方、排水沟和截水沟等边坡），应按土质、地下水位情况，
并结合施工周期和季节制定保护方案。
17、为减少对地基土的扰动，机械挖土应在基底标高以上保留 200~300mm左右，以后
用人工挖平清底；如人工挖土后不能立即修筑基础或铺设管道时，也应保留150mm厚的土
层暂时不挖。所有预留厚度应在基础施工前用人工挖除。
四、质量标准
保证项目
基坑、基槽和管沟底的土质必须符合设计要求，并严禁扰动。
土方工程允许偏差项目见表2-6。
土方工程允许偏差项目 表2-6
允许偏差（mm） 挖方场地平整 检 查 地（路） 桩基基坑 项目 械 工 机人 方 法 面基层基槽
管沟 排水沟 工施 施 工标高 0~-50 用水准仪检查0~-50 ±50 ±100 0~-50
长度 ＞0 ＞0 ＞0 0~+100 / 用经纬仪、线和尺量检查 宽度
边坡 不应 不应 不应 不应 / 观察或用坡度尺检查 偏徒
表面 用2m靠尺和楔形塞尺检/ / / / 20
平整 查
注：地（路）面基层的偏差只适用于直接在挖、填方上做在（路） 面的基层。
五、施工注意事项
避免工程质量通病
⑴基坑开挖，在有水平标准严格控制基底的标高，标桩间的距离≤3m，以防基底
交底单位 接收单位
人 底 交． 人 收 接
施工技术交底记录
5施管表
年 月 日
工程名称 启海区域供水北延工程一标段 分部工程 土方工程
分项工程名称 土方开挖
交底内容：土方开挖
超挖。
⑵在软土地层开挖桩基承台基坑时，应按工程桩施工顺序流水作业，以保证桩身强度
达到70%以上时才开挖基坑。挖方要对称进行，高差不应超过0.8m，防止软土滑陷而发生
桩身位移。
⑶在地下水位以下挖土，必须有措施、有方案。地质资料反映有细砂粉土、中粗砂层
的工程项目，必须有截水、降水等有效防止流砂的措施。
主要安全技术措施
⑴夜间施工时，施工现场应有足够照明设施，在危险地段设置明显的警示标志和护栏。
⑵土方开挖前，应对周围环境进行普查，清除安全隐患。对邻近设施在施工中进行沉
降和位移观测。
产品保护
⑴对定位桩、水准点等应注意保护好，挖运土时不得碰撞。并应定期复测，检查其可
靠性。
⑵基坑（槽）、管沟的直立壁和边坡，在开挖后应有措施，避免塌陷。
⑶挖土需要的支护结构，在基础施工的全过程要做好保护，不得任意损坏或拆除。
交底单位 接收单位
交 底 人 人 收 接
土方开挖和回填工程施工技术交底记录
一、施工准备（一）作业条件1、土方开挖（1）制定开挖方案，确定合理的开挖方式、施工顺序和边坡防护措施,选择适当的施工机械。
（2）将施工区城内的地上、地下障碍物清除和处理完毕。
（3）做好建筑物的标准轴线桩、标准水平桩,用白灰洒出开挖线,必须经过检验台格，办理完验线手续.（4）若设计基础底面低于地下水位，要提前采取降水措施，把地下水位降至低于开挖底面0。
5m以下。
然后再开挖。
（5）夜间施工时，应合理安排工序，防止错挖或超挖.施工场地应根据需要安装照明设施，在危险地段应设置明显标志。
（6）熟悉图纸.2、土方回填（1）回填前，对基础、箱型基础墙或地下防水层、保护层等进行检查验收并办理隐检手续。
（2）将基坑内的杂物、积水等清理干净。
（3）房心、管沟的回填应在上下水道的安装完成以后进行。
（4）施工前，做好水平高程的设置。
在基槽边上钉水平撅，在基础墙表面划分层线。
（5）做好技术交底。
（二）施工机具铲土机、自卸汽车、挖土机、铲运车及翻斗车等、蛙式或柴油打夯机、手推车、铁锹、3~5m钢尺,20#铅丝、胶皮管、尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线等.二、质量要求（一）土方开挖工程质量要求（二）土方回填工程质量要求三、工艺流程（一）土方开挖确定开挖的顺序和坡度→沿灰线切出槽边轮廓线→分层开挖→修整槽边→清底（二）土方回填基坑（槽）底地坪上清理→检验土质→分层铺土、耙平→夯打密实→检验密实度→修整找平验收基坑底地坪上清理→检验土质→分层铺土→分层碾压密实→检验密实度→修整找平验收四、操作工艺（一）土方开挖1、人工开挖浅基础、管沟等测量放线→切线分层开挖→修坡→整平挖土自上而下水平分段进行，每层0。
3m左右，边挖边检查槽宽,至设计标高后，统一进行修坡清底。
相邻基坑开挖时，要按照先深后浅或同时进行开挖的原则施工。
2、机械开挖一般深度2m以内的大面积开挖,宜采用推±机或装载机淮土和装土；对长度和宽度较大的大面积土方一次开挖，可采用铲运机铲土；对面积大且深的基坑，可采用液压正、反铲开挖；深5m以上的设备基础或高层建筑地下室深基坑，宜分层开挖。
基坑土方开挖安全技术交底
人
签
名
交底人签名
专职安全生产
管理人员签名
10.车辆在场内道路行走时，不可碾压电线和周转材料。
11.车辆离开现场前，检查所装物品必须将物料捆绑牢固，严防掉落伤人，严禁物料散物遗洒。
12.车辆进、退场时必须接受门卫人员的检查和登记。 车辆进入施工现场要避让行人和施工人员。
13.车辆在卸料和维修时，车轮必须打碾，严禁在陡坡上停车装卸货物。
受
交
底

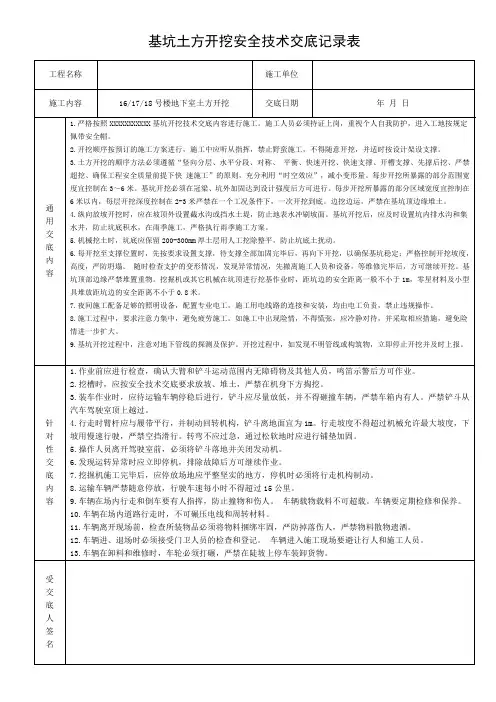

基坑土方开挖安全技术交底记录表
工程名称
施工单位
施内容
16/17/18号楼地下室土方开挖
交底日期
年 月 日
通
用
交
底
内
容
1.严格按照XXXXXXXXXXX基坑开挖技术交底内容进行施工。施工人员必须持证上岗，重视个人自我防护，进入工地按规定佩带安全帽。
2.开挖顺序按预订的施工方案进行，施工中应听从指挥，禁止野蛮施工，不得随意开挖，并适时按设计架设支撑。
针
对
性
交
底
内
容
1.作业前应进行检查，确认大臂和铲斗运动范围内无障碍物及其他人员，鸣笛示警后方可作业。
2.挖槽时，应按安全技术交底要求放坡、堆土，严禁在机身下方掏挖。
土方开挖技术交底记录2
后附图为基础承台开挖放坡示意图。
技术负责人
交底人
安全员
被交底人：
注：本记录一式二份,一份交接受交底人,一份存档．
2。开挖方式
根据本工程特点,采用机械和人工相结合进行，机械挖土预留3０cm厚原土,由人工紧跟其后进行修挖至垫层底标高.
基坑开挖采按1:0.5的放坡系数放坡开挖（外圈边坡为1:1),四周预留操作面0。3m，基坑须有良好的排水系统和足够的集水井,以保证基础施工顺利进行。在开挖施工阶段应设专人负责抽水工作，排水工作应持续至回填土结束。
２）在基坑开挖时,如遇到不明障碍物或暗浜时需立即停止开挖，及时通知我公司项目部,根据实际情况采取响应措施并做好记录。挖土机绕开障碍物继续开挖。
３）为防止机械挖土破坏桩基，挖至距桩身300ｍm以上时，停止开挖，以保证桩身完好无损。挖土时，应保证桩身四周对称开挖,每层开挖深度不大于５００mm,以切实防止桩身因土的侧向压力而产生倾斜、位移、折断等现象发生。
3)施工现场由于施工场地比较小,为了防止边坡土方的下滑，基坑四周边2m内严禁堆载,加荷对边坡造成不良影响.
5.基坑开挖可能出现问题的应急措施:
１)当基坑开挖至某一深度发现水位偏大时,立即停止开挖,及时在基坑周边挖设临时降水积水坑，用水泵及时排出坑内积水，待水位降至开挖深度低５00mm时，再进行开挖,并配备专业人员观测水位,保证基坑开挖顺利进行。
3.开挖顺序
生产车间从西往东顺次开挖。挖至标高后,挖出的土不外运,直接平于建筑物的方格网内．多余土方短驳至红线南侧外堆场．
４。开挖施工技术与措施:
土方开挖施工技术交底
（1）管道地基应同时满足容许沉降量和容许垂直承载力的要求，如不满足时，应按设计要求采取措施，如某管基段岩土勘测不明，设计未考虑到，开挖后现场发现淤泥质及松质粘土，应及时通知施工监理，地基采用置换土垫层法或打地基桩等方法解决；
（2）在每段管线放样时，必须严格按设计图纸及规范要求进行，以防各段接口错位。
（3）根据管道中心的位置，各段管不同管径，不同的开挖边线的位置。在管道转弯处设置标志桩，并在一定的距离设置高程桩，控制、检查管沟开挖的深度。
（4）测定管道中心线和转角，放线测量应作记录，并记明水准点。
2）管沟开挖
根据本工程的地质结构、地形地貌和水文地质情况，对于鱼塘，采用排水清塘法施工。果树林地段管道施工的关键技术是排水清淤、作业带加固和管沟开挖。施工前，在作业带两侧先挖排水沟，并在排水沟外侧修筑拦水埂，清除作业带内的淤泥，管沟开挖采用钢板桩支护，以防塌方，其余地段若开挖深度较大且地质情况不理想，则必须按深基坑支护宜打钢板桩支护后再开挖，以确保施工安全。不同地质层放坡系数参照下表：
（3）做好工序验收记录、隐蔽验收记录(报监理工程师验收签证)作为工程结算及验收评定之用。
记录人：
与会人员签名：
注：可加附页
深基坑钢板桩支护示意图
民房商铺处管沟支护示意图
1）基础施工前先修整槽底、复核标高、清除淤泥与碎石。如有超挖，用砾石砂填实，不会用土回填。
2）按管道基础的设计图纸要求砌筑。
3）回填时使用符合要求的砂或碎石进行回填，不使用海砂。砂或碎石的粒径要求在2～19mm，回填要求按《给水排水构筑物工程施工及验收规范》GB 50268-2008的规定和图纸要求执行。
路基土石方工程施工技术交底记录
路基土石方工程施工技术交底记录1. 介绍本次施工的路基土石方工程位于XX路XX段，总长XX公里，为保证道路安全通畅，特邀请工程施工有限公司进行施工，为了确保施工质量和工期，按照项目要求，提前召开施工技术交底会议。
2. 施工工艺、工序及施工方案2.1 路基工艺（1）路基开挖1.路基开挖必须按照工程方案进行，不能随意更改。
2.在施工过程中，需要防止路基塌陷或者其他意外情况的发生，应采用支挡措施。
（2）路基夯实1.在路基夯实时，应注意垫层填挖高度，夯实次数和振动频率。
2.在夯实过程中，需使用正确的夯实设备和夯击方式。
（3）路面基层施工1.路面基层施工应按要求先验收设计性试验结果，再进行施工。
2.在施工过程中，应确保路面基层质量，关注基层水分状态。
2.2 石方施工（1）石方料场1.石方料场应满足工程拟定的石方质量指标。
2.石方场区应围栏封闭，出入口要设两个及以上安全人员巡逻。
（2）导石根据地质构造要求，测定导石的布置位置和尺寸，固定安装，同时应关注导石的立柱垂直度和水平度。
（3）边沟彩带的设立边沟彩带在控制边坡范围、控制排水坑的规划和施工中有很大的作用。
在彩带的设置上则应根据地形情况、地质条件、设计要求、施工技术要求和专业经验等因素综合考虑。
2.3 填方施工（1）应按照设计要求填挖区域、填挖高度和理论泊数进行填方施工。
（2）控制填挖高程，以满足各种规则的要求。
2.4 挖方施工（1）施工时应注意交通安全和环境保护。
（2）关注矿体开挖尺寸和控制范围。
3. 机械设备及工具3.1 机械设备编写中3.2 工具编写中4. 施工安全注意事项1.在施工过程中，必须严格按照相关安全标准进行操作，做好安全防护工作。
2.在施工过程中，应对施工现场进行管理，防止出现危险化学品、易燃易爆物品等安全事故。
3.施工过程中，应做好防火和防雷措施。
4.如果气象条件不佳，应根据现场情况立即停止施工。
5. 施工其他事项编写中6.本次路基土石方工程施工技术交底会议梳理了路基土石方施工的工艺、工序、施工方案，机械设备及工具、施工安全注意事项等，能够为施工过程中的实际操作提供指导和保障，确保工程质量和工期的达成。
土方开挖技术交底记录
⑥做好测量控制：设置区域测量控制网，包括基线和水平基准点，要求避开建筑物、构筑物及机械操作及土方运输线路，测绘现场地面标高，根据业主移交的定位坐标点测放建筑物的定位轴线，做好轴线桩的测量及校核，进行土方工程的测量工作；
二、土方开挖施工方法
1、工艺流程
采用贰台200型反铲挖掘机配合一台120型窄斗（斗500mm宽）反铲挖掘机进行开挖作业，大量的土方采用反铲挖掘机开挖，桩间土、电梯井、集水坑等土方采用120型窄斗（斗500mm宽）反铲挖掘机进行开挖，土方大部份堆放在32#楼基坑西侧、28#楼东侧的空地上用于地下室回填。开挖拟采用分层分3次进行开挖，每次开挖深度为 ~ 2m左右，直至开挖至距离工程桩顶500mm处，用120型窄斗（斗500mm宽）反铲挖掘机进行开挖桩间土，
（5）施工用水、用电及夜间照明：根据施工总平面图，设置施工现场用水及夜间照明，夜间施工除设置２盏镝灯外，每台挖土机配备活动灯架三付，其中槽底挖土工作面２付，槽上装车工作面１付，进出口处设置１盏照明灯。
（6）基坑验收：基坑开挖完毕应由施工单位、设计单位、监理单位或建设单位、质量监督部门等有关人员共同到现场进行检查、鉴定验槽，核对地质资料，检查地基土与工程地质勘察报告、设计图纸要求是否相符合，有无破坏原状土结构或发生较大的扰动现象，一般用表面检查验槽法，检查合格后填写基坑槽验收、隐蔽工程记录，及时进行交接手续。
（2）测量放线
①施工放样：根据业主移交的坐标定位点进行施工放样，并将各轴线控制点引出开挖基坑外，妥善保护。根据开挖深度、基坑土质及周边建筑物情况，确定本基坑坑壁放坡坡度为1：1的坡度，从筏板边线向外800mm开始放坡（基坑下口边线），根据坡度及开挖深度计算出边坡上口边线，采用白灰撒出。所有放样均应报请相关人员检查验收符合要求后，方可作业施工，并办理相关报验手续。
土石方开挖安全技术交底
土石方开挖安全技术交底第一篇模板范本：土石方开挖安全技术交底1.项目概述1.1 项目名称及地点1.2 项目背景及目的1.3 相关方参与2.开挖前准备工作2.1 确定开挖范围及深度2.2 清理施工现场2.3 建立安全警示标识2.4 检查施工设备及工具3.土石方开挖施工技术3.1 土石方开挖方法选择3.2 施工过程控制3.3 土石方开挖安全措施3.4 土石方开挖质量要求4.现场安全管理4.1 人员组织及分工4.2 安全培训和教育4.3 安全设施与防护4.4 灾害事故应急预案5.施工质量及安全监控5.1 施工质量监控措施5.2 安全监控措施5.3 施工现场巡检及记录6.安全防护及应急处理6.1 安全防护措施6.2 环境保护措施6.3 施工事故及应急处理程序本所涉及附件如下：附件1. 土石方开挖施工图纸附件2. 工程进度计划表附件3. 环境保护措施报告本所涉及的法律名词及注释：1. 建设工程安全生产管理条例：指导建设工程安全生产工作，保障安全生产。
2. 建设工程基本验收规程：规定了建设工程的验收程序、验收内容等。
第二篇模板范本：土石方开挖安全技术交底1.工程概述1.1 项目名称及地点1.2 工程背景及目的1.3 相关方参与情况2.开挖前的准备工作2.1 开挖范围及深度的确定2.2 施工现场的清理2.3 安全警示标识的设置2.4 施工设备及工具的检查3.土石方开挖施工技术3.1 土石方开挖方法的选择3.2 施工过程的控制3.3 土石方开挖的安全措施3.4 土石方开挖的质量要求4.现场安全管理4.1 人员组织及分工4.2 安全培训和教育4.3 安全设施与防护4.4 灾害事故应急预案5.施工质量及安全监控5.1 施工质量监控措施5.2 安全监控措施5.3 施工现场巡检及记录6.安全防护及应急处理6.1 安全防护措施6.2 环境保护措施6.3 施工事故及应急处理程序本所涉及附件如下：附件1：土石方开挖施工图纸附件2：工程进度计划表附件3：环境保护措施报告本所涉及的法律名词及注释：1. 建设工程安全生产管理条例：规范了建设工程的安全生产管理工作。
