高压开关柜送电、停电(检修)操作规程教学文案
高低压开关柜安全技术操作规程(3篇)
高低压开关柜安全技术操作规程高低压开关柜是电力系统中重要的配电设备，为了确保其安全运行，必须严格遵守相关的操作规程。
以下是高低压开关柜的安全技术操作规程：1.操作前应先检查开关柜的外观及工作状况，确保无明显损坏或异常现象。
2.操作人员应穿戴符合安全要求的劳动防护用具，如绝缘手套、绝缘鞋等。
3.在进行任何操作之前，应先拉下总闸刀，确保开关柜断电状态。
4.操作时应遵守正确的操作步骤，切勿擅自更改开关柜的接线或电气参数。
5.在操作过程中，应注意监控开关柜的运行情况，特别是注意观察电流、电压等参数的变化。
6.操作完毕后，应及时关闭开关柜门，确保设备及周围环境的安全。
7.操作人员应具备一定的电力知识和技能，不得将开关柜交由无相关经验或技能的人员操作。
8.在发现开关柜运行异常或设备故障时，应及时报告并采取必要的应急措施。
9.定期对开关柜进行检查和维护，确保设备处于良好的工作状态。
10.禁止在开关柜周围进行燃烧等易燃物质的操作，以免引发火灾等安全事故。
11.在遇到紧急情况时，操作人员应冷静应对，采取适当的措施保障人身安全。
12.如需要对开关柜进行更换或维修操作时，应由具备相应资质的专业人员进行操作。
以上就是高低压开关柜的安全技术操作规程，希望操作人员能严格遵守，确保设备的安全运行和人员的安全。
高低压开关柜安全技术操作规程（2）高低压开关柜是电力系统中常见的装置，用于控制、分配和保护电力设备。
由于其所处环境复杂，操作风险较大，因此必须遵循严格的安全技术操作规程。
下面将详细介绍高低压开关柜的安全技术操作规程。
一、操作人员要求1. 操作人员应经过专门培训并取得合格证书，了解高低压开关柜的结构、性能和工作原理。
2. 操作人员应穿戴合适的劳保用品，如绝缘手套、绝缘靴、安全帽等。
同时要保持干燥的工作环境。
3. 操作人员应遵守安全操作规程，严禁在未取下所有接地线时对开关柜进行操作。
二、操作前的准备工作1. 操作人员应确认所要操作的开关柜与电源已断开，并对开关柜进行绝缘测试，确保操作的安全。
高低压停送电安全操作规程示范文本
高低压停送电安全操作规程示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月高低压停送电安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
一、操作注意事项1、合闸前应检查高压开关、低压总开关、母联开关、以及各支路开关和相配套的刀闸是否在关的位置，对设备检修后的合闸操作还应检查各回路是否有接地线未解除，有关设备是否已恢复原状，要认真核实接线无误后方可进行倒闸操作。
2、合闸前要根据一次系统图供电回路和现场实际的用电情况对号操作，做好保证安全的组织措施和技术措施，做好符合现场实际的安全措施，方可操作，在操作过程中即使有很小的疑问也必须弄清再行操作。
3、高压操作时应由二人进行，一人监护，一人操作。
二、停送电操作原则1、送电原则：要按先合刀闸、后合负荷开关；先合高压开关，后合低压开关；先合电源侧刀闸，后合负荷侧刀闸；先合电源侧开关，后合负荷侧开关的原则进行。
2、停电顺序：与上述操作原则相反。
三、送电流程（一）送电流程1、检查设备复位情况。
2、拆除停电时挂的标示牌。
3、拆除停电后挂的所有接地线解除接地刀闸。
4、合上高压电源进线刀闸，检查电压指示。
5、合上需送电的高压支路电源进线刀闸。
6、合上需送电的高压负荷开关。
高低压停送电操作规程范本
高低压停送电操作规程范本高低压停送电操作规程范本之相关制度和职责,一､操作留意事项1､合闸前应检查高压开关､低压总开关､母联开关､以及各支路开关和相配套的刀闸是否在关的位置,对设备检修后的合闸操作还应检查各回路是否有接地线未解除,有关设备是否已恢...一､操作留意事项1､合闸前应检查高压开关､低压总开关､母联开关､以及各支路开关和相配套的刀闸是否在关的位置,对设备检修后的合闸操作还应检查各回路是否有接地线未解除,有关设备是否已复原原状,要仔细核实接线无误后方可进行倒闸操作｡2､合闸前要依据一次系统图供电回路和现场实际的用电状况对号操作,做好保证平安的组织措施和技术措施,做好吻合现场实际的平安措施,方可操作,在操作过程中即使有很小的疑问也务必弄清再行操作｡ 3､高压操作时应由二人进行,一人监护,一人操作｡二､停送电操作原则1､送电原则:要按先合刀闸､后合负荷开关;先合高压开关,后合低压开关;先合侧刀闸,后合负荷侧刀闸;先合电源侧开关,后合负荷侧开关的原则进行｡2､停电顺序:与上述操作原则相反｡三､送电流程(一)送电流程1､检查设备复位状况｡2､拆除停电时挂的标示牌｡3､拆除停电后挂的全部接地线解除接地刀闸｡4､合上高压电源进线刀闸,检查电压指示｡5､合上需送电的高压支路电源进线刀闸｡6､合上需送电的高压负荷开关｡7､检查变压器各相､线电压是否为380/220v｡8､合上低压进线电源侧刀闸｡9､合上低压进线侧｡10､依据运行状况确定是否合母联刀闸､开关｡11､合上电源切换柜进线刀闸｡12､合上电源切换柜,并把kk开关转至手动位｡13､依据要求合上各支路电源进线刀闸､断路器｡14､投入无功赔偿装置并转入自动运行｡15､检查各主干及支路电源是否对称,各元件是否发热过载｡(二)全部停作流程:1､把柜把握器的开关转至手动位置并逐组切除｡2､拉开电容柜断路器､刀闸并放电｡3､切断各支路送电断路器及支路电源进线刀闸｡4､把电源切换柜及发电机把握柜kk开关扳至停止位置｡5､切断母联开关及母联刀闸｡ 6､切断各路低压电源进线主空气开关及低压主刀闸｡7､切断各支路高压断路器及高压支路隔离开关｡8､切断高压电源进线总负荷开关及总刀闸(隔离开关)｡10､对高低压侧电源进出线､母线､变压器､､电缆及开关,刀闸上下各侧进线反复验电,并充分放电｡验电时应反复试验验电器证明验电器完好｡11､在可能来电的各侧分别装设接地线(先接地端､后接导体端)并合上高压支路接地刀闸｡12､在可能来电的各机房,开关柜分别立即上锁并悬挂“线路有人工作,严禁合闸”的标识牌｡停送电平安工作规程第一条:停送电工作是挺直关系着煤炭平安生产和职工生命平安的重大问题,做好停送电平安工作是一项科学的技术管理工作｡依据《煤矿平安规程》和《电业平安工作规程》及集团公司广大机电职工长期工作阅历制定本《停送电平安工作规程》｡一切电气工作人员,在执行停送电工作时,务必严格遵守本规程｡第二条:发布停送电指令或执行停送电工作的人员,务必是按规定经过电气平安规程考试合格,生疏所辖范围内的供电系统的人员担当,操作人员务必是持有“”的人员担当｡没有电工合格证的人员一律不得执行停送电工作｡第三条:井上下一切电气设备,凡在进行停送电工作时,除遵守《煤矿平安规程》和《电业平安工作规程》外,并执行本规程｡若本规程与国家规程有抵触时,以国家规程为准｡第四条:停送电操作人员,对违反本规程的指令有权拒绝执行,同时向发令人申诉理由,提出更正看法,经更正吻合本规程要求时,才能执行｡第五条:对仔细执行本规程避开造成事故者,应赐予表扬或嘉奖｡对违反本规程造成事故者,应仔细分析,吸取教训,视情节轻重,赐予惩处,直至追究刑事责任｡第六条:任何电气设备(包括电缆和电线),无论在检查､修理､安装､迁移､拆除､接电､解脱电源等工作时,要严格禁止带电作业｡第七条:本规程所谓“带电”按其危急程度规定如下:(1)无论任何电气设备(包括电缆和电线),其电压在36伏及以上的导电部分和失去绝缘性能的电缆电线均认为是“带电部分”｡(2)无论任何电气设备(包括电缆和电线)｡虽已切断电源,但未妥当地完成验电､放电､接地､短路之前仍认为是“带电”部分｡(3)一切电气设备的外壳,配电设备的构架,电缆的附件和电缆的金属外皮等的接地装置遭到破坏时,即认为是“带电”部分｡第八条:本规程所谓“停送电工作”系指执行第6条任务时,在井上下降配电站(室)输配电线路上,动力和照明等设备的开关上,进行停送电操作及在被停电部分的一切电气设备上进行工作,不论全部的或局部的,凡有以上工作,均称为“停送电工作”｡第九条:本规程适用于集团公司所属各单位范围内的停送电工作,作为贯彻《煤矿平安规程》和《电业平安工作规程》的详细规定｡各单位在执行中如遇特别状况,可依据现场详细要求,另制定补充措施,但不得与本规程相抵触｡第十条:各单位在执行中,要广泛收集群众看法,随时报集团公司,以便不断总结阅历和教训,使本规程逐步完善｡第一章一般规定第十一条:井上下全部降､配电站(室),务必挂有该供电范围内的供电系统图,当系统变动时应随之修改,务必作到图与实际相符｡全部开关上应当装设标记牌,标明开关的名称和编号,以供操作人员识别,防止发生误操作｡第十二条:检修､改装井上下一切线路时,应做好如下事项:(1)开工前,井上应绘制按地形方向,导线排列位置和交叉顺序的线路布置草图,将检修或改装部分用醒目的颜色标明｡井下应将原线路图和改造图同时出两份,用文字解释改装步骤｡ (2)在绘制草图时,要特殊留意反馈电的可能性,如双回路､环行线路､变压器和电压等,均须在其可能反馈电的回路中表示明显的断开点,支配防止反送电的措施,并指定专人检查断开的状况是否牢靠｡(3)工作前,工作负责人应召集参与该项工程的工作人员,把检修或改装的目的､任务､平安措施和人员分工,按图讲解清晰｡第十三条:在备用和停用的设备､线路上进行工作时,也应履行停送电手续,事前与有关单位和人员联系清晰,并妥当地完成验电､放电､接地和短路,证明的确无电时才能进行工作,否则认为“带电”,不得进行工作｡第十四条:在进行高压停送电工作时,务必用法合格的平安用具(绝缘手套､绝缘鞋､绝缘台等)｡第十五条:如遇分路开关突然掉闸｡可依据下列规定处理｡(1)供井下的分路开关掉闸,没有查明缘由不准抢送｡(2)供井上的分路开关柜因过流淌作掉闸(有动作指示),务必通知有关单位查明缘由,待切断事故点后,方可进行送电｡(3)确系由于操作机构失灵,或受到某种缘由的碰触和震精而造成的掉闸,可以抢送｡(4)由于系统短路,使装有无压释放器的井下分路开关动作掉闸,又查明确非本开关馈出系统的事故(过流继电器无动作指示时),也可抢送｡第十六条:已经停电的设备和线路,随时都有突然来电的可能,所以在未完成平安措施之前,不得触及设备和线路或进入遮护栏内｡第十七条:在双电源供电的设备和线路上停电工作(包括环行供电方式)或双回线任停其中一回线路工作时,务必同时申请切断工作点两端的电源,以防反馈｡且停电工作点两侧都务必进行接地短路,使工作人员处于接地线包围中,以确保平安｡第二章对停送电工作人员的要求及职责范围第十八条:对下列状况者,不得令其参与停送电有关工作:(1) 精神病患者｡ (2) 有影响工作的残疾人员｡(3) 工作前饮酒或者因其他缘由致使精神不振者｡(4) 未经平安规程考试合格,没有发给“电工证”者｡(5) 如需登杆爬高,不得患有高血压症致使头晕者｡第十九条:一切电气工作应学会触电紧急急救法｡第二十条:对停送电工作人员的要求｡(1)全矿性的停送电负责人,应由负责全矿的输配电技术人员担当｡局部性的停送电负责人,应由该专责范围内的技术人员担当｡停送电负责人不在时,可由单位领导指定能胜任的人员一人负责代理｡(2)检修工程的停送电工作,应由该项工程的负责人或由该项工程负责人委派一名能胜任的人员担当｡(3)停送电操作,由降､配电站(室)专责值班人员担当,在高压(3kv 及以上)设备上进行操作时,一般应有二人来执行,其中一人对设备较为生疏者作监护｡井下单人值班的配电室停送电操作可由一人执行｡无人值守的配电室和局部地区的开关停送电操作,应由工作负责人指派能胜任此工作的人员一人担当,中途不得任凭更换人员｡第二十一条:停送电工作人员的职责范围｡(1)停送电负责人,负责支配全部停送电的有关工作,审查停送电申请,签发工作票,发布停送电指令,对外联系停送电事项,办理停送电手续,监督检查工作人员遵守本规程｡(2)工作负责人负责本工作范围内的停送电工作,正确指挥全部工作和发布停送电指令｡工作前,对工作人员交代清晰工作任务和平安措施,监督､监护工作人员遵守本规程｡(3)工作负责人在送电之前后负责检查一切平安措施是否完备妥当,有关开关的合闸位置是否正确牢靠｡(4)停送电操作人,务必严格依据合闸与拉闸的操作顺序进行操作,并负责完成保证平安的技术措施｡不经本范围工作负责人许可,不准任何人代替｡如遇漏电､火灾等特别状况可不受此限,但没有电气常识和对电气设备及线路系统不生疏的人,也不得进行操作｡(5)凡在两人值班的降､配电站(室)进行停送电操作时,务必有监护人仔细监护,准时订正错误的操作,监护人的技术水平一般不得低于操作人｡第二十二条:外单位来联系停送电工作的人员,务必持有单位介绍,否则不予接待｡第二十三条:停送电工作人员,务必生疏本范围内的输配电系统｡第三章停送电制度第二十四条:发布停送电指令和接受指令时,务必严格执行以下制度:(1)务必由本范围的工作负责人一人发布停送电指令｡(2)发布人应向操作人严峻地､反复地交代清晰指令内容｡(3)接受指令人接到指令后,应具体做好记录(指有人值班的降､配电站室),然后依据记录再向发令人重复一遍,如对指令内容有怀疑时,应要求发令人加以说明｡(4)发布送电指令时,指令人与操作人应彼此提问,如线路上的全部工作人员是否已经全部撤离短路接地线是否已经拆除四周环境是否已经清理妥当还有无阻碍物等等,以提示对方留意和警惕,保证平安送电｡第二十五条:进行停送电工作时,应按下列步骤办理｡一､在有人值班的降､配电站(室)进行停送电工作时:(1)在设备或线路上进行工作之前,务必由工作负责人提前与有关单位联系,支配好单位之间的协作事项｡(2)申请停电时(包括井下高压系统),由申请停电的工程负责人填写停电工作票或停电联系单,经主管降､配电站(室)的技术人员签发后,交降､配电站(室)值班负责人｡(3)降､配电站(室)值班人员,在接到停送电指令或停送电工作票时,务必依据模拟母线板,先进行模拟操作,确认正确后,按其顺序填写操作票｡进行操作时应有监护人在场监护,监护人按已经填好的操作票顺序念颂,操作人重复念颂,念一项,操作一项,每操作完一项,进行检查无误后,作一个记号“v”同时注明操作时间,以防遗漏和便以查对｡(4)停电操作完后,降､配电站(室)值班人员,应将对号牌的一半交给停电申请人,另一半挂于停电开关的手柄上｡(5)工作完成后,需求送电时,务必办理申请送电手续,并将对号牌交给降､配电站(室)值班人员｡(6)降､配电站(室)值班人员,接到申请送电手续时,务必认真核对对号牌与所要操作的盘对号牌是否相同,的确无误时,申请送电人在申请送电工作票上签字后,才能进行送电操作｡(7)申请送电人一经离开工作现场,去办理送电手续时,即认为设备或线路上已经带电,确定禁止再连续工作｡(8)操作人在进行送电操作前,应询问申请送电人员,室外工作接地线是否拆除,并检查本室将要送电的开关本身的短路接地线是否拆除,只有当短路接地线拆除后,并将开关盘(柜)锁好才能进行合闸送电｡ (9)井下,如在一个开关挂有两个停电警示牌时,在尚未全部收回停电警示牌之前不准合闸送电｡二､在无人值班的配电室或在线路上的分路开关进行停送电工作时: (1)工作前,工作负责人务必与有关单位联系,支配好有关单位之间的协作事项｡(2)务必由工作负责人指定专人进行停送电操作,停送电操作应是同一人进行｡(3)停电后,应将开关操作手柄锁住,并悬挂停电警示牌｡停电牌的正面应写有“禁止合闸､有人工作”的字样,反面应写有工作人姓名｡不准在一个停电警示牌的上一面写“停电”,另一面写“送电”的不正确做法｡(4)工作完成后,务必得到工作负责人的指令后才能进行合闸送电｡严格禁止用信号､摆灯､叫话或估量时间等不行靠的做法指挥送电｡(5)在同一电源开关的若干分支线路上,同时进行数项工作时,各项工作负责人务必将本人的停电警示牌挂于开关手柄上,不准趁别人申请停电的机会,不挂自己的停电警示牌而进行工作｡工作完毕后各项工作负责人应准时撤销自己的停电警示牌,只有当最终一个停电警示牌销后才能合闸送电｡第二十六条:停送电操作之前,操作人员务必仔细查清所要停､送的设备､线路,是否与工作票要求的相同,经核对的确无误后,方可进行操作｡第二十七条:工作全部完成后,要求送电前,工作负责人务必对现场进行具体检查;接线是否正确､合格;螺丝､垫圈､卡爪等是否齐全紧固,有无毛刺,有无障碍物等,以免送电后发生短路､冒火或其他事故｡第四章停送电工作的平安措施第二十八条:在井上下的电气设备或线路上进行工作时,务必按下列步骤完成各项平安技术措施｡(1)停送电前务必与有关部门汇报或联系妥当｡(2)停电拉闸操作务必依据开关､负荷侧刀闸､母线侧刀闸的顺序依次操作｡送电合闸的顺序与此相反,严禁带负荷拉刀闸｡(3)开关停电后务必将其手柄锁住,并悬挂“禁止送电､有人工作”字样的停电警示牌和停送电对号牌,以防发生误操作｡(4)验电时,务必留意用法与其电压等级相适应的验电器｡验电前,应先在有电的设备上进行试验,的确证明验电器良好,而后再检验被切断电源的设备､线路有无电压｡在室外进行验电工作时,往往由于阳光的作用,不易辨清验电器是否有电｡因此,应特殊慎重､加倍留心,取得确无电压的牢靠证明,可依据不怜悯况,实行以下方法:1､切断电源后,务必在降､配电站(室)内进行验电｡2､在室外线路上(尤其在分支或环行线路上),务必在用电设备(如､变压器､照明灯等)地点进行观看､听闻､试验和最终进行验电｡(1)经检验证明确无电压后,方可将导体进行放电和打短路接地｡进行这项工作时,应先连接地端,后接导线端｡同杆同塔架设的多层线路连接地线时,应先接低压,后接高压,先接下层,后接上层｡装､拆接地线时,工作人员应用法绝缘棒或戴绝缘手套,人体不得触及接地线｡(2)在部分停电设备上进行工作时,工作人员在进行工作中正常活动范围的距离: 35kv电压等级时为1米,10kv及以下电压等级时为0.7米,小于规定距离的未停电设备,应装设临时遮栏,临时遮栏与带电部分的距离不得小于35kv时0.6米,10kv及以下时为0.35米｡临时遮拦可用干燥木料,橡胶或其他坚韧绝缘材料制成,装设应牢固牢靠,并悬挂“止步,高压危急!”的警示牌,以保证工作人员不致触及带电部分,照实行这些措施仍认为不妥时,务必将邻近的带电部分的电源切断｡(3)上述措施完成后,工作负责人应再进行一次具体检查,只有当这些措施均妥当的完成后,才准许开头工作｡第二十九条:停电检修,检修工作完成后,务必依据下列步骤进行送电｡(1)工作负责人务必具体检查线路和设备是否正常,接地是否正确｡(2)拆除短路接地线时,务必先拆除导体的一端,然后拆除接地的一端｡(3)按停送电制度和各项操作规定进行送电,在合闸送电的同时,要留意表计的指示,如发觉异样现象时,应立即拉闸,并报告工作负责人和有关领导,以便准时查找缘由｡第三十条:在电容器上进行停电工作时,应先断开电源,将电容器逐台放电接地后,才能进行工作｡第三十一条:在线路杆塔上进行工作时,登杆之前,工作负责人务必查明被停电线路和杆号是否精确,经查明的确无误后,才能指挥登杆人员登杆工作｡在未获得工作负责人的许可,不准擅自登杆｡第三十二条:执行停送电操作时,务必按下列规定用法绝缘用具:(1)操作高压(3kv及以上)电气设备时,操作人员应戴绝缘手套,穿绝缘靴或站在绝缘(垫)台上｡(2)操作千伏级电气设备时,应戴绝缘手套或穿绝缘靴｡(3)操作之前首先应检查设备的接地装置是否完整牢靠,凡接地装置已经损坏的电气设备不准进行操作｡第三十三条:工作人员在巡察检查时,如发觉有切断电源的开关,在未了解状况以前,不行轻易合闸送电,只有当状况的确了解时并得到有关人员同意后方可合闸送电｡第三十四条:在安装用法的矿用防爆开关上工作时,务必提前将上一级开关切断､锁住,悬挂“禁止合闸､有人工作”字样的停电警示牌后,并完成验电､接地等平安措施时才能开头工作｡第三十五条:在高压防爆上停电工作时,切断开关后务必将前身拉出,使开关本体与电源部分牢靠隔离｡第三十六条:在装有把握器的设备上进行工作时(如井下各种型号的机组等),仅拉开把握器不能认为是停电,还务必切断电源开关才能工本文格式为Word 版，下载可任意编辑第 11 页 共 11 页作｡第三十七条:一切参与工作的人员,务必听从工作负责人一人指挥,除工作负责人外,其他参与工作的人员不准指挥｡第三十八条:工作完成后,工作负责人应指令全部现场人员撤离工作地点至确定距离,清点人数和工具,并监护工作人员不准在接近导电部分｡第三十九条:参与停送电工作的人员,务必扣紧袖口,禁止不穿上衣或卷起袖口进行工作｡第四十条:在带电设备的非导电部分进行工作时,应留意下列事项: (1)接地装置务必牢靠,必要时可另加设就地接地｡(2)虽非导电部分,但距离带电部分较近又不能这遮护时,也务必切断电源再进行工作｡(3)在非导电部分进行工作的条件虽然具备,但务必考虑到在工作过程中,一旦操作不当或其他缘由,简洁使工具或人体等可触及到导电部分,也务必切断电源再进行工作｡第四十一条:井下不得带电检修､搬迁电气设备､电缆和电线｡检修或搬迁前,务必切断电源,检查瓦斯｡在其巷道风流中瓦斯浓度低于1%时,再用与电源电压相适应的电笔检验;检验无电后,方可进行导体对地放电｡把握设备内部安有放电装置的,不受此限｡全部开关的闭锁装置务必能牢靠地防止擅自送电,防止擅自开盖操作,开关手把在切断电源时务必闭锁,并悬挂“禁止合闸､有人工作”字样的停电警示牌,只有执行这项工作的人员才有权取下此牌送电｡第四十二条:在井下进行停电工作时,切断电源后务必将导体接地放电,接地放电前,对可能积聚沼气的地方,务必进行检查,当沼气浓度在1%以下时,才准放电｡公司规章制度 销售工作描述 销售职位描述 商场管理制度 门店管理制度 超市管理制度。
高压开关柜安全操作规程

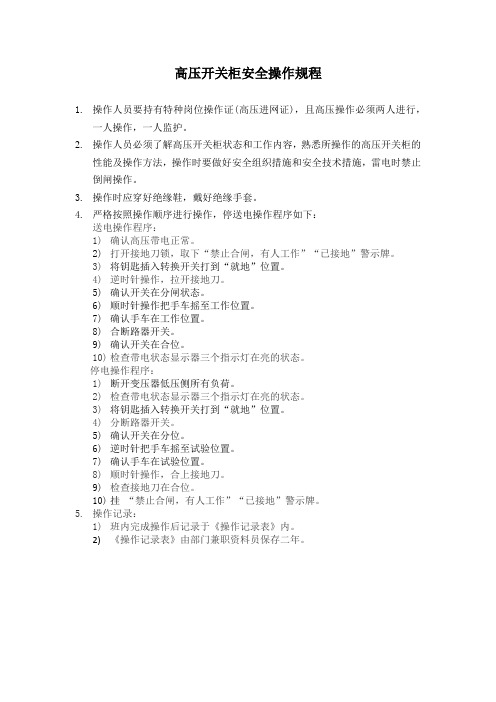

高压开关柜安全操作规程
1.操作人员要持有特种岗位操作证(高压进网证)，且高压操作必须两人进行，
一人操作，一人监护。
2.操作人员必须了解高压开关柜状态和工作内容，熟悉所操作的高压开关柜的
性能及操作方法，操作时要做好安全组织措施和安全技术措施，雷电时禁止倒闸操作。
3.操作时应穿好绝缘鞋，戴好绝缘手套。
4.严格按照操作顺序进行操作，停送电操作程序如下：
送电操作程序：
1)确认高压带电正常。
2)打开接地刀锁，取下“禁止合闸，有人工作”“已接地”警示牌。
3)将钥匙插入转换开关打到“就地”位置。
4)逆时针操作，拉开接地刀。
5)确认开关在分闸状态。
6)顺时针操作把手车摇至工作位置。
7)确认手车在工作位置。
8)合断路器开关。
9)确认开关在合位。
10)检查带电状态显示器三个指示灯在亮的状态。
停电操作程序：
1)断开变压器低压侧所有负荷。
2)检查带电状态显示器三个指示灯在亮的状态。
3)将钥匙插入转换开关打到“就地”位置。
4)分断路器开关。
5)确认开关在分位。
6)逆时针把手车摇至试验位置。
7)确认手车在试验位置。
8)顺时针操作，合上接地刀。
9)检查接地刀在合位。
10)挂“禁止合闸，有人工作”“已接地”警示牌。
5.操作记录：
1)班内完成操作后记录于《操作记录表》内。
2)《操作记录表》由部门兼职资料员保存二年。
高低压停送电安全操作规程范本（2篇）
高低压停送电安全操作规程范本第一章总则第一条为了保障电力设施的安全运行，确保工作人员和设备的安全，制定本规程。
第二条本规程适用于高低压停送电操作，包括停电、送电、检修和维护等操作。
第三条在进行高低压停送电操作前，必须进行必要的准备工作，确保操作的安全性和有效性。
第四条所有参与停送电操作的人员必须经过严格的培训，掌握本规程的内容，严格按照规程操作。
第五条严禁擅自停送电，未经授权人员不得进行相关操作。
第六条对于违反规程的人员，将依据相关规定进行处理。
第七条本规程由电力公司制定和修订。
第二章停电操作规程第八条停电操作必须提前通知相关用户，确保用户的知情权。
第九条停电操作必须在正常工作时间内进行，避免影响用户正常生活和工作。
第十条停电前必须将相应设备的电源关闭，确保操作的安全性。
第十一条停电操作必须参照相应的图表和说明，遵循正确的操作流程。
第十二条停电操作必须先关闭高压设备，再关闭低压设备，严禁相反操作。
第十三条停电操作必须进行相应的检查和确认工作，确保设备停电后的状态。
第十四条停电操作必须保持现场秩序，避免事故的发生。
第三章送电操作规程第十五条送电前必须进行相应的检修和检查工作，确保设备的可靠性。
第十六条送电操作必须参照相应的图表和说明，遵循正确的操作流程。
第十七条送电操作必须按照事先制定的计划进行，严禁随意操作。
第十八条送电操作必须先启动低压设备，再启动高压设备，严禁相反操作。
第十九条送电操作必须进行相应的检查和确认工作，确保设备送电后的正常运行。
第二十条送电操作必须保持现场秩序，避免事故的发生。
第四章检修和维护操作规程第二十一条检修和维护操作必须在正常工作时间内进行，避免影响用户正常生活和工作。
第二十二条检修和维护操作必须按照事先制定的计划进行，严禁随意操作。
第二十三条检修和维护操作必须进行相应的检查和确认工作，确保设备安全可靠。
第二十四条检修和维护操作必须保持现场秩序，避免事故的发生。
第五章加压和放电操作规程第二十五条加压和放电操作必须由经过专门培训的人员进行，确保操作的安全。
高低压停送电操作讲解
（2）产即处理故障，并报然后将开关 按停电步骤断开各级开关，以免突然来电 造成意外，且便于来电合闸；
高低压 停送电操作标准
+ 确保安全稳定地供用电
高低压设备正常停 送电操作
送电操作前，应作如下安全检查： 一、设备检查：
1.检查高压开关柜所处状态 ： （1）设备有无故障（接地、绝缘损坏）现 象； （2）线路及变压器等设备有无故障 ； （3）有无检修人员在检修电气设备 ； （4）检查各负载端开关是否处于断开状态 。
2.线路检查： （1）检查各继电保护回路动作是否正常 ； （2）外线电压是否在规定范围内，10±7%KV 3. 安全防护检查： 检查绝缘手套、绝缘鞋是否完好。 二、程序告知： 1. 通知各用电单位注意安全且作好送电准备工 作，防止发生意外； 2. 报告上级领导检查相关内容。
三、送电操作内容：
1.先合高压侧总开关，检查指示灯是否正常 ； 2.合变压器高压侧负荷开关即（隔离开关）； 3.合高压分开关 ； 4. 检查低压侧进线柜三相电压是否正常，正 常电压为400±5%V ； 5.合低压侧总开关 ； 6.合低压侧分开关； 7.电容补偿柜开关，并将电容补偿投入自动补 偿状态。
1. 断开故障设备开关；
2. 然后验电：应用电压等级相同的合格验电 器进行验电，证明开关在断开状态时；
3. 放电：对能储存电荷的设备进行放电（如 电容、电感设备等）
3. 在开关上挂标示牌“线路检修，禁止合 闸”；
4. 在检修设备前挂接地线，防止突然送电造 成人员伤亡。应先接接地端，后接设备端。
高低压停送电安全操作规程范本
高低压停送电安全操作规程范本第一章总则第一条为了保障电力供应设备和人员的安全，规范停送电操作行为，确保供电系统的正常运行和使用，制定本规程。
第二条本规程适用于电力供应系统的停送电操作，包括高压和低压设备的停电和送电操作。
第三条电力供应系统的停送电操作必须符合国家相关法律法规和安全标准，以及供电公司的规定。
第四条电力供应系统的停送电操作应当通过专业培训，经过合格的操作人员进行。
第五条停送电操作应当依据安全操作规程和操作票进行，确保操作安全和可靠。
第六条停送电操作人员应当具备相应的技术能力和责任意识，严格遵守操作规程，做到严谨、专业、高效。
第二章停送电操作程序第七条停电操作程序1、停电指令的下达：工作安排人员依据工作计划和现场实际情况，向停电操作人员下达停电指令。
2、停电准备工作：停电操作人员无论是进行高压设备的停电还是低压设备的停电，都必须首先进行停电准备工作，包括准备所需的工具、设备和防护用品。
3、停电前的检查：停电操作人员在进行停电之前，应当对停电范围内的用电设备进行检查，确保没有异常情况。
4、停电操作：停电操作人员按照操作票和操作规程的要求，逐步进行停电操作，依次切断电源，并在操作票上进行记录。
5、停电验证：停电操作完成后，停电操作人员应当对相关设备和电源进行验证，确保停电操作的有效性。
6、停电告知：停电操作完成后，停电操作人员应当及时向相关人员进行停电告知，确保大家知晓停电情况。
第八条送电操作程序1、送电指令的下达：工作安排人员依据工作需要和现场情况，向相应的送电操作人员下达送电指令。
2、送电准备工作：送电操作人员在接到送电指令后，首先进行送电准备工作，检查设备和电源是否正常，确保送电安全和可靠。
3、送电操作：送电操作人员根据操作票和操作规程的要求，逐步进行送电操作，依次连接电源，并在操作票上进行记录。
4、送电验证：送电操作完成后，送电操作人员应当对送电范围内的设备进行验证，确保送电操作的有效性。
高压开关柜操作规程
高压开关柜操作规程一、启动前准备和检查1、操作人员要持有特种岗位操作证（高压进网证），且高压操作必须两人进行，一人操作，一人监护。
2、操作人员必须了解高压开关柜状态和工作内容，熟悉所操作的高压开关柜的性能及操作方法，操作时要做好安全组织措施和安全技术措施，雷电时禁止倒闸操作。
3、严禁对高压环网柜进行操作。
4、对SF6开关柜操作前应先检查SF6的压力表指示是否在正常范围内（不低于5个大气压）5、所使用的工具必须达到安全使用标准，操作前应检查绝缘手套、绝缘鞋、操作杆，如果有受潮、断裂、破损现象，以及绝缘登记低于所要操作的电压，则禁止操作。
6、操作时应穿好绝缘靴，戴好绝缘手套。
7、严格按照操作顺序进行操作。
二、送电操作1、检查变压器低压侧所有负荷都处于断开状。
2、断开接地刀闸，确认机械闭锁装置已断开。
3、合上高压开关并确认机械闭锁装置已断开。
4、合上变压器低压侧在上一步操作中记录的断开的负荷。
5、停电后应在高压开关柜上悬挂警示牌并上锁。
三、停电操作1、断开变压器低压侧所有负荷。
2、断开高压开关并确认机械闭锁装置已到位。
3、合上接地刀闸，确认机械闭锁装置已到位。
4、对变压器高、低压侧必须进行验电，确保已无电。
四、维护保养1、严格按电工操作规程和技术标准检修，必须两个人以上操作。
2、严格按电工操作规程进行停电、验电、放电，确定无电后方可作业，并且挂警示牌，对有电部位设专人监护。
3、认真检查箱内各回路、刀开关、空气开关及其他元件，紧固各部位螺丝，对损坏的元器件及时修理和更换。
4、清扫箱内卫生，确定无问题后，按送电要求送电。
五、注意事项1、按规定穿戴好劳动保护用品，防止服装等产生静电。
2、根据需要准备正确工具平稳操作。
3、接触带电设备前应戴绝缘手套并验电，拉合空气开关、开关配电箱门时应侧身操作，不准在手湿、有油污情况下操作。
高低压开关柜安全操作规程(3篇)
高低压开关柜安全操作规程高低压开关柜是电力系统中的重要设备，具有控制、配电和保护电气设备的功能。
为了确保高低压开关柜的安全运行，减少事故的发生，需制定相应的安全操作规程。
以下为一份高低压开关柜安全操作规程，共____字，供参考：一、一般规定1. 操作人员必须熟悉高低压开关柜的结构、性能和操作方法，具备相关专业知识和技能，持有有效的电工作业证书。
2. 操作人员必须遵守国家与企业的相关安全操作规程，并按照标准化程序进行操作。
二、操作准备1. 操作人员应穿戴好劳保用品，包括绝缘手套、绝缘靴、安全帽等，确保人身安全。
2. 操作人员应检查高低压开关柜外观是否完好，各个部件是否运转正常。
3. 操作前需要对高低压开关柜进行低压电源和高压电源的隔离。
三、操作流程1. 操作人员应按照启动顺序依次打开高低压开关柜内各个断路器。
2. 开关柜内的指示灯应正常亮起，操作人员应观察显示屏上的电压、电流、温度等参数是否正常。
3. 操作人员应按照工作需求对需要操作的设备进行调试和控制。
四、操作注意事项1. 操作人员应定期检查高低压开关柜内的电器元件和接线是否处于完好状态，如有损坏或松动应及时更换或进行维修。
2. 操作人员应及时清理高低压开关柜内的灰尘和异物，保持设备的通风良好。
3. 操作人员应遵守安全用电规定，严禁私拉乱接电线，禁止大负荷过载运行，以免造成开关柜过热、短路等事故。
4. 操作人员应注意防止高低压开关柜内部和周围的积水、湿气，以免造成短路或击电事故。
5. 操作人员应严禁在开关柜内使用潮湿的手套或带有导电物的工具进行操作。
6. 操作人员应注意保持开关柜的保护状态，禁止恶意操作、破坏或更改设备设置。
五、事故应急处理1. 发生故障时，操作人员应立即切断与故障相关的电源，并迅速上报相关人员进行处理。
2. 发生漏电或短路时，操作人员应立即切断电源，离开危险区域，并通知电力部门进行检修。
3. 操作人员应按照相应的紧急处理措施，妥善处理突发情况，并向相关人员进行报告。
高压开关柜操作规程
高压开关柜操作规程一、启动前准备和检查1、操作人员要持有特种岗位操作证（高压进网证），且高压操作必须两人进行，一人操作，一人监护。
2、操作人员必须了解高压开关柜状态和工作内容，熟悉所操作的高压开关柜的性能及操作方法，操作时要做好安全组织措施和安全技术措施，雷电时禁止倒闸操作。
3、严禁对高压环网柜进行操作。
4、对SF6开关柜操作前应先检查SF6的压力表指示是否在正常范围内（不低于5个大气压）5、所使用的工具必须达到安全使用标准，操作前应检查绝缘手套、绝缘鞋、操作杆，如果有受潮、断裂、破损现象，以及绝缘登记低于所要操作的电压，则禁止操作。
6、操作时应穿好绝缘靴，戴好绝缘手套。
7、严格按照操作顺序进行操作。
二、送电操作1、检查变压器低压侧所有负荷都处于断开状。
2、断开接地刀闸，确认机械闭锁装置已断开。
3、合上高压开关并确认机械闭锁装置已断开。
4、合上变压器低压侧在上一步操作中记录的断开的负荷。
5、停电后应在高压开关柜上悬挂警示牌并上锁。
三、停电操作1、断开变压器低压侧所有负荷。
2、断开高压开关并确认机械闭锁装置已到位。
3、合上接地刀闸，确认机械闭锁装置已到位。
4、对变压器高、低压侧必须进行验电，确保已无电。
四、维护保养1、严格按电工操作规程和技术标准检修，必须两个人以上操作。
2、严格按电工操作规程进行停电、验电、放电，确定无电后方可作业，并且挂警示牌，对有电部位设专人监护。
3、认真检查箱内各回路、刀开关、空气开关及其他元件，紧固各部位螺丝，对损坏的元器件及时修理和更换。
4、清扫箱内卫生，确定无问题后，按送电要求送电。
五、注意事项1、按规定穿戴好劳动保护用品，防止服装等产生静电。
2、根据需要准备正确工具平稳操作。
3、接触带电设备前应戴绝缘手套并验电，拉合空气开关、开关配电箱门时应侧身操作，不准在手湿、有油污情况下操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
此文档收集于网络，如有侵权，请 联系网站删除
精品文档
高压开关柜送电、停电（检修）操作规程
高压开关柜“五防”联锁操作要求;
1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行
合、分闸操作。
2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉
出或推入工作位置的操作。
3.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。
4.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行
合闸操作。
5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打
开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁
锁），才能打开后门。
注：高压开关柜在正常运行时，应闭门操作。
一、 送电操作程序：
1. 通过转运车将断路器手车（或PT手车）推到柜前，把转运车升到合适位置，将
转运车前部定位锁孔板插入柜体中隔板插口并将转运车与柜体锁定；手车进柜
时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车平稳推入开关柜的试验
位置，然后将手车的左右把手同时向外推至把手Ⅰ位置，使手车推进机构与开
关柜可靠锁定。当确认已将手车与柜体锁定好之后，解除转运车与柜体的锁定，
将转运车推开。
2. 将手车的二次插头插入开关柜的二次插座内，并用扣件锁定；
3. 关闭开关柜后门（电缆室门）和前门（断路器室门）；打开接地刀操作活门，用
接地刀操作手柄（逆时针转90°）打开接地刀，抽出接地刀操作手柄关闭接地
此文档收集于网络，如有侵权，请 联系网站删除
精品文档
刀操作活门，并确认接地刀处于分闸状态。
4. 检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断
器）处于合闸状态，并观察电源电压属于正常范围后，关闭仪表室门。
5. 用就地或远方操作方式控制操作（处在开关柜试验位置的）断路器合、分各一
次，确认断路器控制回路接线及信号回路显示正确。
6. 将手车推进摇把插入手车中面板上操作孔内，顺时针转动将手车推入开关柜工
作位置（手车到达工作位置时会发出“卡嗒”的扣锁响声），取出手车推进摇把。
7. 用就地或远方操作方式控制操作（处在开关柜工作位置的）断路器合闸。
8. 检查开关柜的带电显示器A/B/C三相指示灯亮，此时开关柜已处于高压带电状
态，测量或观察微机保护装置显示的母线电压及出线电流是否处于正常范围。
二、 停电操作程序：
1. 用就地或远方操作方式控制操作（处在开关柜工作位置的）断路器分闸。
2. 检查开关柜的带电显示器A/B/C三相指示灯熄灭。此时开关柜已处于高压出线
侧断电，但高压母线侧仍然处于带电状态（热备用状态）。
3. 用手车推进摇把（逆时针方向）将手车退出到开关柜试验位置（手车到达试验
位置时会发出“卡嗒”的扣锁响声），取出手车推进摇把。
此时断路器处于开关柜试验位置，属于停电待用状态（冷备用状态）。再次
送电时可省略送电操作程序的第1、2、3项操作步骤。
三、 手车拉出柜外的操作程序：
1. 断路器手车（或PT手车）需要拉出柜外时，应首先完成停电操作程序的所有步
骤。
2. 需要进行接地刀合闸操作时，应先打开接地刀操作活门，用接地刀操作手柄（顺
时针转90°）使接地刀合闸，抽出接地刀操作手柄并确认接地刀处于合闸状态。
（如不需要接地刀合闸操作，可不进行此项操作）
此文档收集于网络，如有侵权，请 联系网站删除
精品文档
3. 打开开关柜前门（断路器室门），拔掉手车的二次插头并将动插头扣锁在手车架
上。
5. 将转运车放置并锁定在开关柜前指定位置（与装入手车时相同）；将手车的左右
把手同时向内拉至把手Ⅱ位置，并将手车拉出至转运小车上，将手车的左右把
手同时向外推至把手Ⅰ位置与转运车锁孔可靠锁定。
6. 检查开关柜内的上、下静触头防护活门处于自动闭合位置，关闭开关柜前门（断
路器室门）。
7. 如手车要用转运车运输较长距离时，在推动转运车的过程中要格外小心，以免
发生意外事故。
四、高压电缆室停电检修操作程序：
1. 完成停电操作程序的所有步骤。
2. 打开接地刀操作活门，用接地刀操作手柄（顺时针转90°）使接地刀合闸，抽
出接地刀操作手柄并确认接地刀处于合闸状态。此时电缆出线侧已处于安全接
地状态。
3. 打开开关柜后门（电缆室门），用高压验电装置检测并确认电缆室内的所有导电
部分完全处于停电状态后，检修人员才可进入高压电缆室进行工作。
五、高压母线室停电检修操作程序：
1. 完成停电操作程序的所有步骤。
2.再次确认进线柜和母联柜断路器手车已处于试验位置或柜外隔离位置，并确认进
线电缆或母线已处于完全停电状态。
3.打开高压母线室的后盖板或顶板，用高压验电装置检测并确认母线室内的所有导
电部分完全处于无电压状态并装设接地线后，检修人员才可进入高压母线室进行
工作。
此文档收集于网络，如有侵权，请 联系网站删除
精品文档
注意事项：
1. 操作程序的每一项步骤完成后，必须确认开关柜及手车部件处于正常状态后，
才能进行下一步骤的程序操作。以上程序在操作过程中，如遇到任何阻碍，不
可强行操作，应首先检查操作程序是否正确，并检查和排除其他故障后，才可
继续进行操作。
2. 开关柜送电顺序：进线柜—PT柜—出线柜；开关柜停电顺序：出线柜—PT柜
—进线柜。
3. PT手车进行进柜或出柜操作时可省略有关接地刀的操作步骤。
4. 断路器手车上的手动合闸、分闸按钮以及手动储能装置只在调试或检修时使用。
5. 在通电运行过程中，应随时巡查和记录设备运行状况，如发现设备异常现象（如
元器件非正常发热或有异常响声等等），应及时停电检修。
