单向晶闸管的检测方法
晶闸管的结构原理及测试
即：UAK＞0, UGK＞0（形成触发电流）
4
皮肌炎图片——皮肌炎的症状表现
2
第 2 章 常用电力电子器件介绍及选择
2.1晶闸管的结构原理及测试 二.普通晶闸管SCR的结构 外形：平板式和螺旋式
三个电极： 阳极A, 阴极K 、门极(或称栅极、 控制极)G
电气符号如（e）所示
3
第 2 章 常用电力电子器件介绍及选择
2.1晶闸管的结构原理及测试
三.普通晶闸管SCR的特性 1.普通晶闸管SCR 具有单向导电特性和正向导通的
2.1晶闸管的结构原理及测试 3.普通晶闸管SCR 关断的条件 UAK＞0, UGK＜0（初始状态为不导通） 或 UAK＞0, UGK ＞ 0，IAK ＜IH（维持电流） 或 UAK ＜ 0, UGK不限 4.普通晶闸管SCR 的半控特性 若当此晶时闸撤管除处门于极U电AK＞压0（, UUGKG≤K0＞）0，时则，晶器闸件管导仍通处， 于导通状态。即：晶闸管一旦导通，门级即失 去控制作用，因而门极电压可用脉冲电压 。 判断下列图中晶闸管的状态：
6
第 2 章 常用电力电子器件介绍及选择
2.1晶闸管的结构原理及测试
四.晶闸管管脚极性的判断
1.阳极A：用万用表R×1KΩ档测量晶闸管的 任意两管脚，其中有一管脚对另外两管脚 正反向电阻均在几百千欧以上，则该管脚 为A;
2.阴极K,控制极G: 用万用表R×10Ω档测量另 外两个管脚的电阻值，当数值为较小时， 黑表笔所接的管脚为G，红表笔所接的管 脚为K.
晶闸管的基本检测方法
晶闸管的基本检测方法1.判别单向晶闸管的阳极、阴极和控制极脱开电路板的单向晶闸管，阳极、阴极和控制极3个引脚一般没有特殊的标注，识别各个脚主要是通过检测各个引脚之间的正、负电阻值来进行的。
晶闸管各个引脚之间的阻值都较大，当检测出现唯一一个小阻值时，此时黑表笔接的是控制极(G)，红表笔接的是阴极(K)，另外一个引脚就是阳极(A)。
2.判别单向晶闸管的好坏脱开电路板的单向晶闸管，阳极(A)、阴极(K)和控制极(G)明确标示；正常的单向闸管，阳极(A)、阴极(K)两个引脚之间的正、反向电阻，阳极(A)、控制极(G)两个引脚之间的正、反向电阻的阻值应该都很大，阴极(K)、控制极(G)两个引脚之间的正向电阻应该远小于反向电阻。
并且阳极(A)、阴极(K)两个引脚之间的正向电阻越大，单向晶闸管阳极的正向阻断特性越好;反向电阻越大，单向晶闸管阳极的反向阻断特性越好。
3.判别双向晶闸管的好坏脱开电路板的双向晶闸管，第一电极(T1)、第二电极(T2)、控制极(G)明确。
判断双向晶闸管的好坏，主要是看短路前第二电极(T2)和第一电极(T1)之间阻值接近无穷大，第二电极（T2)与控制极(G)引脚短路，短路后晶闸管触发导通，第二电极(T2)·和第一电极（T1）之间的电阻变小，有固定值。
可以断定该双向晶闸管具备双向触发能力，性能基本良好。
4.晶闸管的代换原则晶闸管的品种繁多，不同的电子设备与不同的电子电路，采用不同类型的晶闸管。
选用与代换晶闸管时，主要应考虑其额定峰值电压、额定电流、正向压降、门极触发电流及触发电压、开关速度等参数，额定峰值电压和额定电流均应高于工作电路的最大工作电压和最大工作电流1.5～2倍，代换时最好选用同类型、同特性、同外形的晶闸管替换。
普通晶闸管一般被用于交直流电压控制、可控整流、交流调压、逆变电源，开关电源保护等电路。
双向晶闸管一般被用于交流开关、交流调压、交流电动机线性凋速、灯具线性调光及固态继电器、固态接触器等电路。
晶闸管检测方法与技巧。
晶闸管检测方法与技巧。
一、判断晶闸管是单向晶闸管还是双向晶闸管通常我们认为判断晶闸管是单向晶闸管还是双向晶闸管，用万用表Rx1量程进行测量，分别测量晶闸管的任意两个管脚之间的正反向电阻，其中有两个脚，有正反向特性的是单向晶闸管。
两个管脚正反向电阻差不多大小的是双向晶闸管。
但此方法对于判断大功率可控硅将产生误判，例如常用的KP20A型晶闸管，通过测量可知该管的G、K之间并没有正反向特性，而显示100Ω左右的阻值，若根据以上方法进行判断，它应为双向晶闸管，其实大家都知道KP20A为单向晶闸管，显然产生了误判。
通过仔细测量双向晶闸管T1、G之间的电阻和大功率单向晶闸管的G、K之间的电阻可以发现，双向晶闸管的T1、G之间的电阻为非线性电阻，是由晶闸管内部的PN结产生的电阻，而像KP20A这样的大功率晶闸管G、K测量出的电阻为线性电阻，根据以上分析我们可以用万用表的Rx1、Rx10分别测量两次电阻，因为双向晶闸管T1、G之间电阻是非线性电阻，它的阻值大小是变化的，测量结果如图1所示，而大功率单向晶闸管G、K的阻值是线性电阻所以两次测量基本相同，测量结果如图2所示。
根据以上测量，我们判断晶闸管是单向晶闸管还是双向晶闸管时，两个管脚之间有正反向特性的是单向晶闸管。
两个阻止差不多大小的宜采用Rx10量程再判断一次，阻值不变的是单向晶闸管，阻值变化较大的是双向晶闸管，这样就可以确保判断的准确性。
二、判断单向晶闸管管脚对于小功率单向晶闸管，用模拟万用表Rx1量程或数字万用表量程进行测量，分别测量每个管脚和另外两个管脚的正反向电阻，其中有一个管脚对另外两个管脚的正反向电阻都是无穷大，则该管脚是阳极(A)。
其它两个管脚之间有一个PN结有正反向特性，当万用表黑表笔接K红表笔接G时不导通，如图3所示:当万用表黑表笔接G、红表笔接K时导通，如图4所示。
对于大功率晶闸管，可以从封装形式上直接区分管脚，常用大功率晶闸管管脚排列如图5所示。
晶闸管的检测方法
晶闸管的检测方法晶闸管是一种半导体器件，广泛应用于电力电子领域。
其正常工作状态对电力设备的性能和安全有着重要的影响。
晶闸管的检测工作也显得格外重要。
本文介绍了10种晶闸管的检测方法，并对每种方法进行了详细的描述。
1. 电参量测试法电参量测试法是晶闸管检测中最常用的方法之一。
该方法通过测试晶闸管在不同电压、电流下的电参量来评估晶闸管的性能情况。
典型的电参数测试包括正常导通电压、正常关断电流、反向电压、反向漏电流和门极触发电流。
正常导通电压和关断电流是晶闸管选择时最为关注的参量，它们直接影响到晶闸管的使用条件和应用场合。
反向漏电流和反向电压则关系到晶闸管的安全性能。
门极触发电流则是衡量晶闸管灵敏度的指标。
2. 静态伏安特性测试法静态伏安特性测试法是晶闸管测试中比较重要的一种方法。
该方法以电流、电压为测试对象，通过绘制伏安特性曲线来描述晶闸管的电性能。
伏安特性曲线可以显示出晶闸管在正向和反向偏置下的电压和电流关系，以及晶闸管的导通和关断特性。
通过对伏安特性曲线进行分析，可以评估晶闸管的起始触发电流、电压爬升斜率、保持电流和闸流等参数，从而判断晶闸管是否符合要求。
3. 双脉冲测试法双脉冲测试法是一种用于晶闸管动态特性测试的方法。
该方法通过给晶闸管施加两个短脉冲，以测试晶闸管的导通和关断特性。
测试时，需要使用一个高速存储示波器来记录晶闸管的电压和电流波形，然后对波形进行分析以得出晶闸管的各项参数。
双脉冲测试法可用于评估晶闸管的导通特性、关断特性、反向漏电流等参数。
4. 瞬态响应测试法瞬态响应测试法是一种用于测量晶闸管响应时间和响应速度的方法。
该方法可以测量导通时间、关断时间、反向恢复时间和反向恢复电压等参数。
测量时需要施加一定的电压和电流脉冲，以刺激晶闸管的响应，然后使用高精度的示波器记录波形，最后通过分析波形得出所需参数。
瞬态响应测试法可用于评估晶闸管的开关速度和压降等参数。
5. 电容电压测试法电容电压测试法是一种用于测量晶闸管反向电容和反向电压的方法。

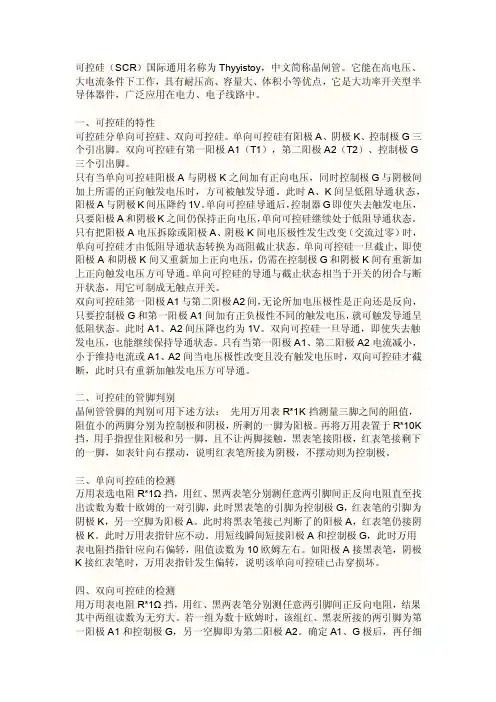

怎样判断晶闸管的3个引脚
可控硅（SCR）国际通用名称为Thyyistoy，中文简称晶闸管。
它能在高电压、大电流条件下工作，具有耐压高、容量大、体积小等优点，它是大功率开关型半导体器件，广泛应用在电力、电子线路中。
一、可控硅的特性可控硅分单向可控硅、双向可控硅。
单向可控硅有阳极A、阴极K、控制极G三个引出脚。
双向可控硅有第一阳极A1（T1），第二阳极A2（T2）、控制极G 三个引出脚。
只有当单向可控硅阳极A与阴极K之间加有正向电压，同时控制极G与阴极间加上所需的正向触发电压时，方可被触发导通。
此时A、K间呈低阻导通状态，阳极A与阴极K间压降约1V。
单向可控硅导通后，控制器G即使失去触发电压，只要阳极A和阴极K之间仍保持正向电压，单向可控硅继续处于低阻导通状态。
只有把阳极A电压拆除或阳极A、阴极K间电压极性发生改变（交流过零）时，单向可控硅才由低阻导通状态转换为高阻截止状态。
单向可控硅一旦截止，即使阳极A和阴极K间又重新加上正向电压，仍需在控制极G和阴极K间有重新加上正向触发电压方可导通。
单向可控硅的导通与截止状态相当于开关的闭合与断开状态，用它可制成无触点开关。
双向可控硅第一阳极A1与第二阳极A2间，无论所加电压极性是正向还是反向，只要控制极G和第一阳极A1间加有正负极性不同的触发电压，就可触发导通呈低阻状态。
此时A1、A2间压降也约为1V。
双向可控硅一旦导通，即使失去触发电压，也能继续保持导通状态。
只有当第一阳极A1、第二阳极A2电流减小，小于维持电流或A1、A2间当电压极性改变且没有触发电压时，双向可控硅才截断，此时只有重新加触发电压方可导通。
二、可控硅的管脚判别晶闸管管脚的判别可用下述方法：先用万用表R*1K挡测量三脚之间的阻值，阻值小的两脚分别为控制极和阴极，所剩的一脚为阳极。
再将万用表置于R*10K 挡，用手指捏住阳极和另一脚，且不让两脚接触，黑表笔接阳极，红表笔接剩下的一脚，如表针向右摆动，说明红表笔所接为阴极，不摆动则为控制极。
万用表检测电子元件经验技巧
8.电位器的好坏判别
先测电位器的标称阻值。用万用表的欧姆挡测“1”、“3”两端(设“2”端为活动触点)，其读数应为电位器的标称值，如万用表的指针不动、阻值不动或阻值相差很多，则表明该电位器已损坏。再检查电位器的活动臂与电阻片的接触是否良好。用万用表的欧姆挡测“1”、“2”或“2”、“3”两端，将电位器的转轴按逆时针方向旋至接近“关”的位置，此时电阻应越小越好，再徐徐顺时钟旋转轴柄，电阻应逐渐增大，旋至极端位置时，阻值应接近电位器的标称值。如在电位器的轴柄转动过程中万用表指针有跳动瑚象，描踢活动触』点接触不良。
电解电容器极性的判断方法：指针万用表测量电解电容器的漏电电阻，并记下这个阻值的大小，然后将表笔对调，在测电容器的漏电电阻，将两次所测的阻值对比，漏电电阻小的一次黑表笔所接触的就是正极。
10.判别红外接收头引脚
万用表置R×1k挡，先假设接收头的某脚为接地端，将其与黑表笔相接，用红表笔分别测量另两脚电阻，对比两次所测阻值(一般在4～7k Q范围)，电阻较小的一次其红表笔所接为+5V电源引脚，另一阻值较大的则为信号引脚。反之，若用红表笔接已知地脚，黑表笔分别测已知电源脚及信号脚，则阻值都在15kΩ以上，阻值小的引脚为+5V端，阻值偏大的引脚为信号端。如果测量结果符合上述阻值则可判断该接收头完好。
万用表检测常见电子元器件经验技巧
1.测整流电桥各脚的极性
万用表置R×1k挡，黑表笔接桥堆的任意引脚，红表笔先后测其余三只脚，如果读数均为无穷大，则黑表笔所接为桥堆的输出正极，如果读数为4～10kΩ，则黑表笔所接引脚为桥堆的输出负极，其余的两引脚为桥堆的交流输入端。
2.判断晶振的好坏
取一个容量大于100“F的电解电容器(容量越大，现象越明显)，先用万用表R×100挡对其充电，黑表笔接电容正极，红表笔接负极，充电完毕后，黑表笔改接电容负极，将被测发光二极管接于红表笔和电容正极之间。如果发光二极管亮后逐渐熄灭，表明它是好的。此时红表笔接的是发光二极管的负极，电容正极接的是发光二极管的正极。如果发光二极管不亮，将其两端对调重新接上测试，还不亮，表明发光二极管已损坏。
万用表测晶闸管的方法
万用表测晶闸管的方法宝子们，今天咱们来唠唠用万用表测晶闸管这个事儿。
晶闸管这玩意儿在电路里可挺重要的呢。
咱先说说怎么用万用表的电阻档来测。
一般把万用表打到电阻档，就像要去探寻晶闸管内部小秘密一样。
对于小功率的晶闸管，咱们可以先测一下它的阳极和阴极之间的电阻。
正常情况下，这个电阻值可大啦，就好像它们之间隔着一条宽宽的河，电流不太容易过去呢，所以万用表显示的电阻数值会比较大。
要是这个电阻很小，那可能晶闸管就有点小毛病啦，就像身体不健康了一样。
再来说说门极和阴极之间的电阻。
这时候的电阻值应该比较小，就像是它们之间有一条小捷径似的。
如果这个电阻特别大或者无穷大，那这个门极和阴极之间的连接可能就出问题喽。
还有哦，如果是测量大功率的晶闸管，万用表的电阻档有时候可能不太好准确判断。
这时候呢，咱们可以用万用表的二极管档来辅助一下。
就像是给万用表换个小工具，让它能更好地查看晶闸管的情况。
在测量的时候呀，宝子们一定要把晶闸管的引脚认清楚哦。
要是引脚认错了，就像认错了路，测出来的结果肯定是不对的。
而且，测量的时候手不要抖，稳稳地拿着表笔，就像稳稳地握住幸福一样。
如果手抖的话，可能会造成表笔接触不良，那测出来的数据可就不准啦。
另外呢，要是测出来的结果有点奇怪，宝子们可以多测几次。
就像对一个事情有疑惑的时候，多思考几遍一样。
有时候可能是接触的小问题，多测几次就能找到正确的结果啦。
总之呢，用万用表测晶闸管虽然看起来有点小复杂，但只要咱们细心、耐心，就像对待自己心爱的小宠物一样，就一定能把它的好坏给测出来的。
宝子们，加油哦！。
单向晶闸管（可控硅）管脚极性及好坏检测方法
单向晶闸管（可控硅）管脚极性及好坏检测方法单向晶闸管(可控硅)管脚极性及好坏检测方法单向晶闸管的检测(1)判别各电极：根据普通晶闸管的结构可知，其门极G与阴极K 极之间为一个PN结，具有单向导电特性，而阳极A与门极之间有两个反极性串联的PN结。
因此，通过用万用表的R×100或R×1 k Q档测量普通晶闸管各引脚之间的电阻值，即能确定三个电极。
具体方法是：将万用表黑表笔任接晶闸管某一极，红表笔依次去触碰另外两个电极。
若测量结果有一次阻值为几千欧姆(kΩ)，而另一次阻值为几百欧姆(Ω)，则可判定黑表笔接的是门极G。
在阻值为几百欧姆的测量中，红表笔接的是阴极K，而在阻值为几千欧姆的那次测量中，红表笔接的是阳极A，若两次测出的阻值均很大，则说明黑表笔接的不是门极G，应用同样方法改测其他电极，直到找出三个电极为止。
也可以测任两脚之间的正、反向电阻，若正、反向电阻均接近无穷大，则两极即为阳极A和阴极K，而另一脚即为门极G。
普通晶闸管也可以根据其封装形式来判断出各电极。
例如：螺栓形普通晶闸管的螺栓一端为阳极A，较细的引线端为门极G，较粗的引线端为阴极K。
平板形普通晶闸管的引出线端为门极G，平面端为阳极A，另一端为阴极K。
金属壳封装(T0—3)的普通晶闸管，其外壳为阳极A。
塑封(T0—220)的普通晶闸管的中间引脚为阳极A，且多与自带散热片相连。
图1为几种普通晶闸管的引脚排列。
(2)判断其好坏：用万用表R×1 kΩ档测量普通晶闸管阳极A与阴极K之间的正、反向电阻，正常时均应为无穷大(∞)；若测得A、K之间的正、反向电阻值为零或阻值均较小，则说明晶闸管内部击穿短路或漏电。
测量门极G与阴极K之间的正、反向电阻值，正常时应有类似二极管的正、反向电阻值(实际测量结果要较普通二极管的正、反向电阻值小一些)，即正向电阻值较小(小于2 kΩ)，反向电阻值较大(大于80 kΩ)。
若两次测量的电阻值均很大或均很小，则说明该晶闸管G、K极之间开路或短路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1111
单向晶闸管是一种半导体器件，也被称为可控硅，它可以用于控制电流的导通和截止。
以下是单向晶闸管的常见检测方法：
1. 外观检查：首先，检查单向晶闸管的外观是否有明显的损坏或烧焦的痕迹。
检查引脚是否有松动或脱落的情况。
2. 万用表测量：使用万用表可以对单向晶闸管进行基本的电气测量。
将万用表调至电阻档，测量晶闸管的阳极和阴极之间的电阻值。
正常情况下，正向电阻值较小，反向电阻值较大。
如果电阻值异常或无穷大，则可能表明晶闸管损坏。
3. 触发测试：为了进一步确认单向晶闸管的功能是否正常，可以进行触发测试。
将晶闸管的阳极连接到电源正极，阴极连接到电源负极，然后将触发极通过一个电阻连接到正极。
在正常情况下，当触发极上施加一个正向电压时，晶闸管应该导通，电流可以通过；当触发极上的电压消失时，晶闸管应该截止，电流停止通过。
可以使用示波器观察触发极和阳极之间的电压波形来确认触发信号是否正常。
4. 负载测试：最后，可以将单向晶闸管连接到一个适当的负载上，如电阻或灯泡，进行负载测试。
在正常情况下，当晶闸管导通时，负载应该正常工作；当晶闸管截止时，负载应该停止工作。
需要注意的是，在进行检测时，要确保遵循安全操作规程，并使用适当的测试仪器和工具。
如果对单向晶闸管的检测结果存在疑问或不确定，建议咨询专业的电子工程师或技术人员进行进一步的分析和诊断。
