智能电能表在智能用电系统中的应用及其检定

摘要】智能电能表的工作还处于起步和探索提升阶段，加强对智能电能表的推广及应用，亦是电网大环境实现智能化进程的重要体现之一。本文重点分析智能电能表在智能用电系统中的应用及其检定。

关键词：智能电能表；智能用电系统；检定

在当代社会计算机技术飞速发展、国民经济快速增长，用电量持续增长的时代背景下，依靠现代信息控制和通信技术已经发展成为建设智能电网大环境电力行业的共同选择，也是电网用电信息采集系统的核心组成部分，为实现智能化电网系统这一目标奠定了坚实的基础。因此对智能电能表的应用和检定进行分析。

一、智能电能表

随着社会经济快速增长，全社会用电量也呈现上升趋势，电能表在生活中的广泛应用使得用电系统中的信息采集等环节也演练的越来越复杂。但是随着社会的发展，能源结构也在不断的进行相应的调整。在计算机通信技术飞速发展的大前景下，电能表能够实时全面的反映人民用电情况，依靠着现代建设智能电网已然成为电力行业的必然选择【1】。实现用电信息采集的准确和高速效率及用电系统的优质服务，智能电能表作为用电信息采集系统的核心设备得到了应用。人工抄表这一传统的用电信息采集方式已经不能满足现代电网高速效率地采集用电信息的发展要求。智能电能表由此也实现了记录、反馈用户的用电信息。

二、智能电能表应用系统的应用

智能用电系统较为复杂，分析智能电能表反馈的数据，根据所反映的数据执行相应的命令。在建设节约型社会的进程中智能电能表对节约用电这一方面起到了绝对性的作用。对于复杂的用电管理系统，比如远程传输、数据分析、及用电信息采集等。工作人员会通过了解具体情况做出具体需求的设计【2】。智能电表在用电信息采集系统的应用主要表现在以下几个方面：

2.1优化调度新能源使用的相关秩序

智能电能表的使用，使系统测量所得数据更为准确、可靠。使得相关测量工作也相对的更为先进、智能、便捷。当前电网大环境下利用智能电能表网络系统广泛分布的特点，对电能表的功能不断的进行功能性调整和进一步优化，来促使新能源更好的为人们的生活服务。

智能电表检验

深圳市科陆技术服务有限公司

我服务、我负责、我快乐

智能电能表检验

课程培训教材

深圳市科陆技术服务有限公司

我服务、我负责、我快乐编写/修订人校对者审核者发布日期版本号版本更新内容

20131020 V1.0

第1章电能表检定标准及检验流程 ............................................................................................................ 6

1.1智能电能表概述 ............................................................................................................................................ 7

1.2电能表检验相关规程 .................................................................................................................................... 7

1.3电能表检验流程 ............................................................................................................................................ 9

电能表检定规程

电能表检定是一种检验电能表的工作性能和测量精度的方法，检定过程包括设备检查、准确度检验、模拟测量和数字计量系统检验。

一、设备检查。

1、电能表外观和结构检查。

首先对电能表的外观和结构检查，看电能表有没有异常和损坏；

2、电路检查。

检查电能表的电路完整性，有没有断路、开路、短路等异常；

3、故障检查。

用专用检查仪，检查电能表的各项性能指标是否超出规定范围；

4、保护检查。

检查电能表的保护装置是否完好，比如电流保护装置是否正常工作；

二、准确度检验。

1、精度检验。

用精准的负荷法，以及特定的负荷测量电表的误差，检验电能表的准确度；

2、稳定性检验。

检测电表在现场及实验室环境条件下的稳定性，用以检验产品的安全性和可靠性；三、模拟测量。

用模拟测量仪器，检验电表的模拟测量功能，看电表的读数是否正确；

四、数字计量系统检验。

用专业的仪器，检验电表在数字计量系统下的实际测量精度，看电表在多种不同负荷条件下的测量是否准确。

电能表检定操作程序

一、概述

电能表是用来测量电能消耗的仪器，其准确性对于电能计量的公正性至关重要。为了确保电能表的准确性，需要进行定期的检定。本文将介绍电能表检定的操作程序。

二、准备工作

在进行电能表检定前，需要进行一些准备工作，以确保检定的准确性和可靠性。

1. 确认检定设备的准确性：检定设备是进行电能表检定的关键工具，确保检定设备的准确性对于检定结果的可信度至关重要。

2. 校准环境：检定环境需要符合一定的标准，如温度，湿度等，以确保检定结果的准确性。

3. 准备测试样品：选取一批待检电能表，并确保其处于正常工作状态。

三、检定操作

1. 连接检定设备：将待检电能表与检定设备进行连接，确保连接的稳定性和正确性。

2. 参数设置：根据待检电能表的型号和特性，设置检定设备的相关参数。 3. 测试操作：启动检定设备，并按照设备的操作说明进行测试。测试过程中需要记录相关数据，如电流、电压等。

4. 结果分析：根据测试数据进行结果分析，判断待检电能表的准确性。

5. 记录数据：将测试过程中的数据进行记录，并保存在电能表检定报告中。

四、报告编写

1. 报告格式：根据相关标准，编写电能表检定报告。报告应包括检定的日期、地点、检定设备的型号和准确性等信息。

2. 检定结果：报告中需详细描述待检电能表的准确性，并与相关标准进行比对。

3. 问题和建议：如发现待检电能表存在问题，报告中应明确描述并提出相应的改进建议。

五、报告审核和签发

1. 报告审核：由相关负责人对检定报告进行审核，确保报告的准确性和完整性。

2. 签发：经审核无误后，由负责人签发检定报告，并加盖相关单位的公章。

六、报告归档和结果处理

1. 报告归档：将检定报告进行归档保存，以备日后参考和查阅。 2. 结果处理：根据检定结果，对合格的电能表进行封存或投入使用，对不合格的电能表进行修理或淘汰。

七、定期重复检定

为了确保电能表的准确性和稳定性，应定期进行重复检定。根据相关标准和要求，制定合理的检定周期，并按照上述操作程序进行重复检定。

智能电能表自动化检定系统的技术

针对智能电能表自动化检定系统在设计中面临的一些技术问题进行研究，提出柔性检定技术，经过大量三相智能表自动检定应用证实，该系统的自动检定效果非常理想，本文主要针对该技术进行分析。

标签：智能电能表；柔性控制；自动化检定

随着智能电网在我国的发展，智能电能表的相关技术与标准都得到了提升，对用于用电信息采集系统的建设也提出了新的要求。在很长一段时间内，智能电能表呈现出爆发式的增长，而传统的人工电能表检定方式已经难以满足智能电能表的检定需求。本文主要针对三相智能电能表中采用柔性自动检定技术进行研究。

一、自动化柔性检定技术

为了对目前智能电能表中存在的检定难的问题进行解决，在三相智能电能表检定中采用柔性控制技术，该技术最早用于柔性制造系统，随后逐步推广到制造业中，该技术在的的特点是能力、变化及有效。在三相智能电能表检定中的应用，主要是为了解决以下问题：第一，用一种检定装置对不同的智能电能表进行检定，即能力；第二，三相智能表的规格不同，其外观与接线的方式也不同，即变化；第三，在对以上两个问题解决的基础上，保持接线成功率，根据相关标准，对智能电能表进行检定，即有效。在这一理论基础上，自动化柔性检定系统出现，系统包含自动检测装置、物流系统、信息控制系统等部分，其中包含了一体化载表托盘、自动定位、物流输送等技术，这些技术共同支撑着自动柔性检定系统的运行。

二、关键技术分析

1、一体化载表托盘设计

由于智能电能表的型号较多，其外形与接线方式存在一定差异，相同的检定装置对不同型号的智能电能表进行检定时，存在一定的困难，这是系统设计时应该重点考虑的问题。在电能表检定系统中，托盘属于承载设备，也是检定系统的核心设备。在设计托盘时，采用标准接线器实现转接线，保证托盘与不同检测装置的接头统一，不智能电能表不同的接线方式则对应不同的托盘，实现对不同智能电能表的检定。接线机构通过托盘进行集成，降低了电能表与接线装置间的接线次数，提高接线的成功率。其中，采用了多行程压接技术，保证托盘能够与不同尺寸的电能表适应。三相智能电能表的类型有很多，因此也需要多种托盘设计，本文列举两种托盘类型，如图1所示

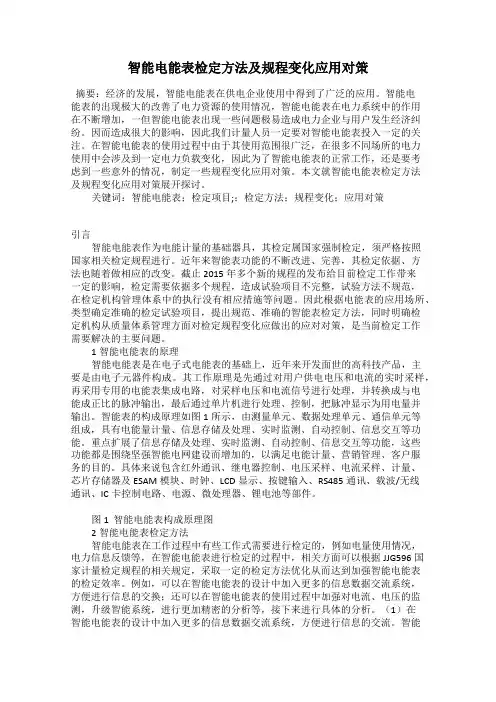

智能电能表检定方法及规程变化应用对策

摘要：经济的发展，智能电能表在供电企业使用中得到了广泛的应用。智能电能表的出现极大的改善了电力资源的使用情况，智能电能表在电力系统中的作用在不断增加，一但智能电能表出现一些问题极易造成电力企业与用户发生经济纠纷。因而造成很大的影响，因此我们计量人员一定要对智能电能表投入一定的关注。在智能电能表的使用过程中由于其使用范围很广泛，在很多不同场所的电力使用中会涉及到一定电力负载变化，因此为了智能电能表的正常工作，还是要考虑到一些意外的情况，制定一些规程变化应用对策。本文就智能电能表检定方法及规程变化应用对策展开探讨。

关键词：智能电能表；检定项目;；检定方法；规程变化；应用对策

引言

智能电能表作为电能计量的基础器具，其检定属国家强制检定，须严格按照国家相关检定规程进行。近年来智能表功能的不断改进、完善，其检定依据、方法也随着做相应的改变。截止2015年多个新的规程的发布给目前检定工作带来一定的影响，检定需要依据多个规程，造成试验项目不完整，试验方法不规范，在检定机构管理体系中的执行没有相应措施等问题。因此根据电能表的应用场所、类型确定准确的检定试验项目，提出规范、准确的智能表检定方法，同时明确检定机构从质量体系管理方面对检定规程变化应做出的应对对策，是当前检定工作需要解决的主要问题。

1智能电能表的原理

智能电能表是在电子式电能表的基础上，近年来开发面世的高科技产品，主要是由电子元器件构成。其工作原理是先通过对用户供电电压和电流的实时采样，再采用专用的电能表集成电路，对采样电压和电流信号进行处理，并转换成与电能成正比的脉冲输出，最后通过单片机进行处理、控制，把脉冲显示为用电量并输出。智能表的构成原理如图1所示，由测量单元、数据处理单元、通信单元等组成，具有电能量计量、信息存储及处理、实时监测、自动控制、信息交互等功能。重点扩展了信息存储及处理、实时监测、自动控制、信息交互等功能，这些功能都是围绕坚强智能电网建设而增加的，以满足电能计量、营销管理、客户服务的目的。具体来说包含红外通讯、继电器控制、电压采样、电流采样、计量、芯片存储器及ESAM模块、时钟、LCD显示、按键输入、RS485通讯、载波/无线通讯、IC卡控制电路、电源、微处理器、锂电池等部件。

智能电表电能检测系统

电表主要显示的是人们每天用多少电。如今,家家户户基本上都已经配备了一种带转盘的移动电表,只能在转盘上显示总用电量。如果你需要查上个月的平均用电量,只能从一份电费单上进行计算。现在已经是移动信息时代,这种计算方式显然已经完全跟不上互联网社会的潮流。

近年来，社会普遍关注低碳、绿色经济和可持续发展。在这一创新理念的推动下，智能电表将成为社会的潮流。智能电表在传统电表的基础上增加了自动化和智能化功能，从而进一步提高了电网的效率，提高了供电可靠性、电能质量，改善了用户的服务，从而更好地适应电力市场。智能电网是当前全球电力领域研究和探讨的热点问题。智能电表是智能电网中最重要的环节。它支持网格信息、自动化和交互的实现。

微处理器系统是智能仪表最重要的一个核心检测元器件。它可以实时存储大量的微处理器检测数据,并对所存储的检测数据的准确性进行了分析、判断和数据处理。本系统设计以单片机STC89C52为交流功率微处理器,v9881d为交流功率的测量和计算控制芯片,LCD1602为液晶显示控制芯片，实现了LCD实时显示当前的交流电压、电流、电压和功率。按键可以自动设置当前的电压、电流、电压和功率的上限,当任意一个测量值的电压超标则单片机会蜂鸣器发出报警提示断电。

关键词：智能电表；LCD1602；C51单片机；

1 引言

1.1 智能电表的概念

智能仪表系统是现代科学信息技术走向时代的新技术产品,它的特点是能够对仪表进行精确的测量和数据处理,因此智能仪表测量处理单元和智能仪表数据处理传感器单元是其重要的组成部分。在智能电表数据处理系统中,它使使用者可以通过各种智能芯片设备进行对电能的实时测量、计算和数据存储,具有实时的监测和自动控制等多种功能。与其他传统便携式电能表相比。计量功能是新一代智能便携式电表最基本的自动控制功能,它本身就是一种电子电表，可以通过端口与外部时钟进行通信。

微处理器通常是智能仪表最重要的一个核心控制器件。如果没有它,智能仪表就会变得无法实时存储、分析、判断和处理大量的测量和数据。智能仪表通常需要具有自动的数据采集和检测、强大的测量数据处理、数据的转换和自动调零功能,可通过操作面板用于人机通信和显示设备。本次设计的智能电表主要采用微机和通信两种技术。为了降低能耗，在芯片上实现了数据采集和数据处理功能，节省了成本和人力资源，增加了工作。效率能够满足现代消费者的需求。

关于智能电能表检定检测方法的探讨

摘要：智能电能表因其自身计量准确且维修便捷等优势，在供电企业使用中逐渐得到广泛的应用，并且在适配组件的辅助下，能够比较灵活的完成电量查询、故障检测等操作。为进一步提高智能电能表检定检测的功能，本文主要探讨智能电能表检定检测方法，以促进电力系统的稳定运行，仅供相关人员参考。

关键词：智能电能表；检定检测方法；特点

智能电能表在实际应用中能够对电力系统输配电线路的安全质量信息进行准确的反映，并在侧面体现电力系统失效运转的经济指数。为促进智能电能表的实际应用价值的有效发挥，应当在全面掌握智能电能表属性功能的基础上，明确其优势特征，促进其检定检测的质量和效果的提升，从而实现智能电能表系统的稳定作业以及电力系统的协调运转。

1 智能电能表的特点

智能电能表的功能性模块的辅助增强，是其智能性的最明显体现。基于ARM架构的芯片组与DMS应用群组的协调配合作为外部设备，在依据智能电能表的人工程序算法的编写设置的基础上，为电力网络线路系统的检测排查与维护提供可靠的技术支撑。与此同时，智能电能表能够通过自动识别度较高的电量计算管理以及用户终端实体的线路连同，来实现对区域环境内的负载电压、电量读取以及故障存档等进行准确的记录，并促进了字啊先检测、自动断电等实用性属性得以有效实现，最大程度上降低了电力事故的发生几率，维护电力网络的安全稳定运行。

DMS，中文翻译为“分布式电网管理系统”，是一种新型、高效、集约的智能电能表自动化安全管理系统，它的推广应用，缓解了现阶段城乡区域供用电网络的承载压力，并且有效的降低了居民户家电力仪表电路安全事故的发生率。

DMS模式可以使得电表系统的仪表组件的配电、输电作业完全在智能网络化的动态监测群组之中运转，不仅可以及时准确地帮助技术电工人员发现配送电力的隐患、找出电压负荷故障的症结所在，而且也极大地提升了电表仪器对于配电、输电的自动化管理，这样就可以辅助技术人员得以定时、定点地设定居民户家电力系统仪表电路的安检工作，同时也基本上实现了“无人值班”式的远程监侧，最终有效节约了电力网络用于电表检侧维护的人力、物力、财力的投入成本。

电能表检定的常用方法及在检定中应注意的问题

电能表是用来测量消费者用电量的重要设备，准确可靠的测量结果对于计量和计费工作至关重要。为了确保电能表的测量准确性，电能表的检定工作显得尤为重要。本文将介绍电能表检定的常用方法，并探讨在检定中应注意的问题。

一、电能表检定的常用方法

1.标准电能表比较法

标准电能表比较法是一种常见的电能表检定方法，其基本原理是将待检电能表与一台已在检定期内的标准电能表连接并同时接入同一电源中，通过比较两者的测量结果来判断待检电能表的准确性。该方法简单易行，但需要确保标准电能表的准确性和稳定性。

2.电流互感器法

电流互感器法是另一种常用的电能表检定方法，适用于三相电能表的检定。该方法利用电流互感器将主线电流变换为次级电流，然后通过次级电流输入待检电能表，最后将测量结果与标准电能表进行比较。该方法的优点是能够检测多个电能表，但需要确保电流互感器的准确性和稳定性。

3.变压器法变压器法是一种适用于低压电能表检定的方法，通过对待检电能表输入不同的电压，测量电能表的电流和电压值，从而判断其准确性。该方法简便易行，但需要确保变压器的准确性和稳定性。

二、电能表检定中应注意的问题

1.仪器状态检查

在进行电能表检定之前，应仔细检查使用的仪器设备是否正常运行。检查包括仪器的电源供应、显示屏是否清晰、各功能按钮是否灵活等。任何仪器出现故障或异常情况应立即排除或更换。

2.环境条件控制

电能表检定需要在稳定的环境条件下进行，包括温度、湿度和电压等方面。应确保环境温度在合适范围内，湿度不过高或过低，电源电压稳定。

3.准备标准设备

进行电能表检定前，需要准备好可靠的标准电能表、电流互感器、变压器等标准设备。这些设备需要经过专业校准，并定期进行维护和检测。

4.记录和分析检定数据

电能表检定的结果需要记录下来，并进行数据分析。记录包括电能表的型号、序列号、检定时间等信息，以便于后续追溯和分析。数据分析可以帮助发现异常情况，并进行进一步处理和分析。 5.合理安排检定周期

电能表基本误差的定义及检定方法,各检定方法的基本原理

电能表基本误差的定义及检定方法

该文章将从基本概念开始，分别介绍电能表基本误差的定义以及检定方法。随后，将详细解释各种检定方法的原理。

1. 电能表基本误差的定义

电能表基本误差是指电能表在运行过程中，对被测电能的测量结果与真实值之间的差异。基本误差具有以下特点： - 基本误差可以分为正向误差和反向误差，即被测电能高于真实值或低于真实值。 - 基本误差可以随着被测电能值的变化而变化，在不同的电能测量范围内可能存在不同的误差特性。

2. 电能表基本误差的检定方法

为了保证电能表的准确性和公平性，需要进行基本误差的检定。下面是常用的几种检定方法：

电流换相法

电流换相法是通过改变电流的方向来检测电能表的基本误差。其原理基于以下几点： - 当电流方向改变时，电能表的基本误差也会发生改变。 - 通过记录电能表在正向电流和反向电流下的示值，并计算基本误差，可以得到电能表的准确性。电压换相法

电压换相法是通过改变电压的方向来检测电能表的基本误差。其原理如下： - 当电压方向改变时，电能表的基本误差也会随之改变。

- 通过记录电能表在正向电压和反向电压下的示值，并计算基本误差，可以评估电能表的准确性。

功率换相法

功率换相法是通过改变负载功率因数来检测电能表的基本误差。其原理基于以下几点： - 电能表的基本误差与负载功率因数之间存在一定的关系。 - 通过改变负载功率因数，并记录电能表的示值，可以计算基本误差，以评估电能表的准确性。

频率换相法

频率换相法是通过改变电源频率来检测电能表的基本误差。其原理如下： - 电源频率的变化对电能表的基本误差有一定的影响。 -

通过改变电源频率，并记录电能表的示值，可以计算基本误差，以评估电能表的准确性。

结论

电能表基本误差的定义及检定方法是保障电能计量准确性的重要手段。采用电流换相法、电压换相法、功率换相法和频率换相法等多种检定方法，可以全面评估电能表的准确性，确保公平计量和用电结算的准确性。
