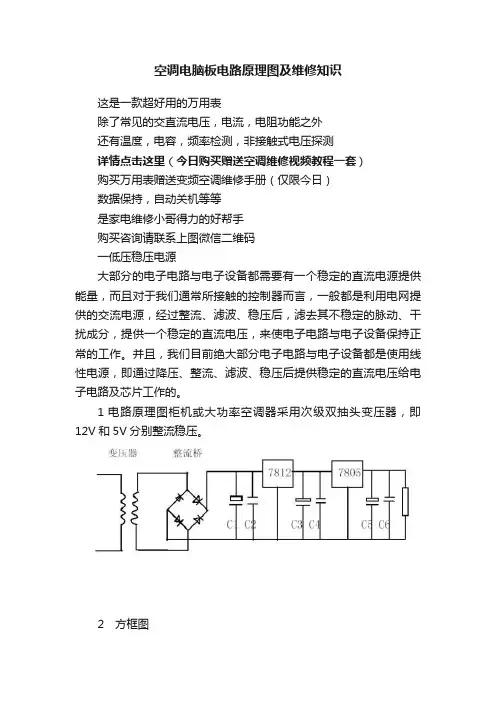

空调电脑板电路原理图及维修知识这是一款超好用的万用表除了常见的交直流电压，电流，电阻功能之外还有温度，电容，频率检测，非接触式电压探测详情点击这里（今日购买赠送空调维修视频教程一套）购买万用表赠送变频空调维修手册（仅限今日）数据保持，自动关机等等是家电维修小哥得力的好帮手购买咨询请联系上图微信二维码一低压稳压电源大部分的电子电路与电子设备都需要有一个稳定的直流电源提供能量，而且对于我们通常所接触的控制器而言，一般都是利用电网提供的交流电源，经过整流、滤波、稳压后，滤去其不稳定的脉动、干扰成分，提供一个稳定的直流电压，来使电子电路与电子设备保持正常的工作。
并且，我们目前绝大部分电子电路与电子设备都是使用线性电源，即通过降压、整流、滤波、稳压后提供稳定的直流电压给电子电路及芯片工作的。
1 电路原理图柜机或大功率空调器采用次级双抽头变压器，即12V和5V分别整流稳压。
2 方框图低压线性稳压电路基本上由四部分组成：变压器降压、二极管或桥堆整流、电容或电感滤波、三端稳压块（或稳压电路）稳压，他们之间的组合则可构成一个最基本的，也是最可靠的线性电源电路。
3 各元件作用及注意事项 3.1 变压器一般的变压器具有一个初级绕组、一个或多个次级绕组，线圈绕在铁心上。
给初级绕组加上交流电，由于电磁感应的原理，在次级绕组上则有电压输出。
在给变压器的初级绕组通以交流电时，绕组周围会产生磁场，尽管有铁心给绝大部分磁力线构成磁路，但仍有一些磁力线散布在变压器附近的一定空间范围内。
这些磁力线会对附近的电路形成一定的磁干扰，所以一般要给变压器加上屏蔽壳。
屏蔽壳不仅可防止变压器干扰其他电器，同时亦可防止其他杂散磁场干扰变压器的正常工作。
3.1.1次级电压的选取一般空调器使用的稳定的直流电压为两种，一种为＋12V，(主要用于供给继电器、驱动器2003、12V电机及其他的12V辅助电路)，另一种是＋5V（主要用于供给芯片、取样电路、输出控制电路、显示、开关等电路及电子元件的工作。
格力定频空调器电路板原理与检修以格力KFR

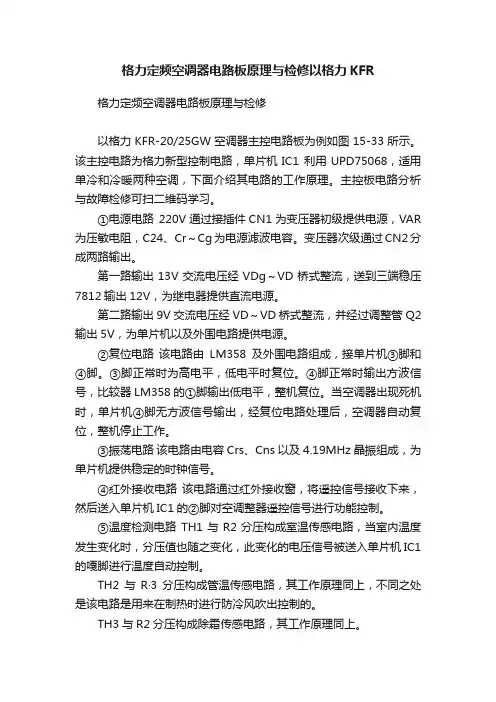

格力定频空调器电路板原理与检修以格力KFR 格力定频空调器电路板原理与检修以格力KFR-20/25GW空调器主控电路板为例如图15-33所示。
该主控电路为格力新型控制电路，单片机IC1 利用UPD75068，适用单冷和冷暖两种空调，下面介绍其电路的工作原理。
主控板电路分析与故障检修可扫二维码学习。
①电源电路220V通过接插件CN1为变压器初级提供电源，VAR 为压敏电阻，C24、Cr～Cg为电源滤波电容。
变压器次级通过CN2分成两路输出。
第一路输出13V交流电压经VDg～VD桥式整流，送到三端稳压7812输出12V，为继电器提供直流电源。
第二路输出9V交流电压经VD～VD桥式整流，并经过调整管Q2输出5V，为单片机以及外围电路提供电源。
②复位电路该电路由LM358及外围电路组成，接单片机③脚和④脚。
③脚正常时为高电平，低电平时复位。
④脚正常时输出方波信号，比较器LM358的①脚输出低电平，整机复位。
当空调器出现死机时，单片机④脚无方波信号输出，经复位电路处理后，空调器自动复位，整机停止工作。
③振荡电路该电路由电容Crs、Cns以及4.19MHz晶振组成，为单片机提供稳定的时钟信号。
④红外接收电路该电路通过红外接收窗，将遥控信号接收下来，然后送入单片机IC1的②脚对空调整器遥控信号进行功能控制。
⑤温度检测电路TH1与R2分压构成室温传感电路，当室内温度发生变化时，分压值也随之变化，此变化的电压信号被送入单片机IC1 的嘎脚进行温度自动控制。
TH2与R·3分压构成管温传感电路，其工作原理同上，不同之处是该电路是用来在制热时进行防冷风吹出控制的。
TH3与R2分压构成除霜传感电路，其工作原理同上。
⑥蜂鸣器驱动电路当单片机IC1接收到功能信号后，蜂鸣器发现蜂鸣声，表示功能接收有效，IC1的②脚输出信号经R。
Q3驱动蜂鸣器BUZ发出蜂鸣声。
⑦LED显示电路该电路IC1的③脚低电平有效，LED黄灯亮（制热状态），IC1的③脚低电平有效，LED绿灯亮（制冷状态），IC1的③脚低电平有效，LED红灯亮（运行指示），过热时闪烁。
【精编】变频空调电脑板维修精讲..PPT课件
三、直流变频空调的基本工作原理
１、 直流变频空调整机电控框图
小知识 什么是IGBT管
IGBT管是绝缘栅型双极晶体管的简称，可简单地理解为场效 应管为推动管、输出管为大功率双极性晶体管的复合器件。
2 、 直流电动机工作示意图
3 、 直流变频空调控制原理框图
4、直流变频空调压缩机各绕组电压控制波形图
• +5V主要为室外 CPU提供工作电压。
10、上臂触发及驱动
• IC2为CPU控制的光耦 ， 使压缩机的回路和主 板的回路隔离。CPU 触发信号经光耦 IC2驱 动，输出触发信号到 IPM的触发端u和端子 U构成回路。
• Eu电压接入IPM的功 率管单元电路作为电 源，和端子U构成回路。
• 这个电源回路的公共 端U就是变频交流输出 的U相电压。
1.简述果胶酶的作用； 2.检测果胶酶的活性； 3.探究温度和pH对果胶酶活性的 影响以及果胶酶的最适用量； 4.搜集有关果胶酶应用的资料。
(一)细胞壁的结构及作用：
作用是什么？
保护植物细胞；支撑植物细胞
特点？
弹性小；全透性
结构组成？
纤维素、果胶
1.果胶
植物细胞壁及细胞之间胞间层的成分
果胶:
在实际的操作过程中，还需要注意下列事项：
1．与其他工业用酶基本相同，果胶酶的 适宜温度范围也比较宽泛，因此，可以选用 10 ℃作为温度梯度，设置的具体温度为10 ℃、20 ℃、30 ℃、40 ℃、50 ℃和60 ℃等， 也可以尝试以5 ℃作为温度梯度。
2．苹果、橙子和葡萄等水果都可以作为 反应物，水果不用去皮。如用苹果为原材料， 一般可按每个中等大小的苹果加水100～200 mL的比例进行搅拌，获得稀的苹果泥。
遥控器工作原理及电路图

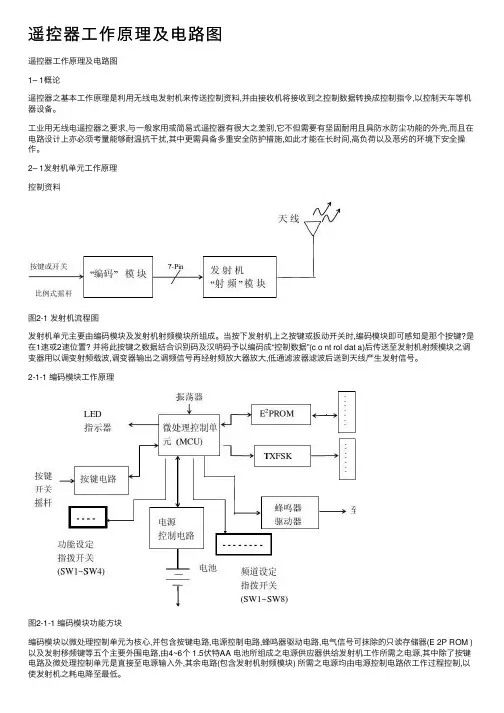

遥控器⼯作原理及电路图遥控器⼯作原理及电路图1– 1概论遥控器之基本⼯作原理是利⽤⽆线电发射机来传送控制资料,并由接收机将接收到之控制数据转换成控制指令,以控制天车等机器设备。
⼯业⽤⽆线电遥控器之要求,与⼀般家⽤或简易式遥控器有很⼤之差别,它不但需要有坚固耐⽤且具防⽔防尘功能的外壳,⽽且在电路设计上亦必须考量能够耐温抗⼲扰,其中更需具备多重安全防护措施,如此才能在长时间,⾼负荷以及恶劣的环境下安全操作。
2– 1发射机单元⼯作原理控制资料图2-1 发射机流程图发射机单元主要由编码模块及发射机射频模块所组成。
当按下发射机上之按键或扳动开关时,编码模块即可感知是那个按键?是在1速或2速位置? 并将此按键之数据结合识别码及汉明码予以编码成“控制数据”(c o nt rol dat a)后传送⾄发射机射频模块之调变器⽤以调变射频载波,调变器输出之调频信号再经射频放⼤器放⼤,低通滤波器滤波后送到天线产⽣发射信号。
2-1-1 编码模块⼯作原理图2-1-1 编码模块功能⽅块编码模块以微处理控制单元为核⼼,并包含按键电路,电源控制电路,蜂鸣器驱动电路,电⽓信号可抹除的只读存储器(E 2P ROM )以及发射移频键等五个主要外围电路,由4~6个 1.5伏特AA 电池所组成之电源供应器供给发射机⼯作所需之电源,其中除了按键电路及微处理控制单元是直接⾄电源输⼊外,其余电路(包含发射机射频模块) 所需之电源均由电源控制电路依⼯作过程控制,以使发射机之耗电降⾄最低。
按键电路是⽤以侦测摇杆,按键(或开关)之动作,当操作摇杆,按下按键或扳动开关时,按键电路即将该按键之数据送⾄微处理控制单元。
微处理控制单元读取按键资料后即结合“功能设定”, “变量设定”, “识别码”, “汉明码”等数据予以编码成控制数据后,再经发射移频键电路处理产⽣调变信号(mo dul ati ng s i gnal )送⾄发射机射频模块。
微处理控制单元除了上述编码之功能外,同时亦执⾏⾃我诊断测蜂鸣器7- Pins 插座⾄接收机/PC/ 维护⼯具 (读写⽤)7-Pins 插座⾄发射机射频模块晶体试,当⾃我诊断发现故障或电源电压不正常时,即依设定之程序关机,并产⽣相对应之故障讯息资料送⾄蜂鸣器驱动器驱动蜂鸣器发出警报声及驱动双⾊LED 指⽰灯,以提醒操作⼈员采取必要之措施。
空调自动控制原理图
空调自动控制原理图
以下是空调自动控制的原理图，没有标题的文字。
1. 室内温度传感器：将室内温度转化为电信号。
2. 室外温度传感器：测量室外温度情况。
3. 室内湿度传感器：将室内湿度转化为电信号。
4. 室外湿度传感器：测量室外湿度情况。
5. 温度控制器：接收室内温度传感器的信号并与设定温度进行比较，根据比较结果控制空调开关或调整温度。
6. 湿度控制器：接收室内湿度传感器的信号并与设定湿度进行比较，根据比较结果控制空调开关或调整湿度。
7. 控制面板：提供操作界面，用户可以通过控制面板设置温度和湿度等参数。
8. 冷凝器：通过制冷剂的循环和传热，将室内热量排出去，降低室内温度。
9. 蒸发器：通过制冷剂的循环和传热，从室内吸收热量，提高室内温度。
10. 电风扇：控制室内空气的流动，使冷热空气均匀分布。
11. 压缩机：提供制冷剂的压缩和循环，实现室内空气的冷却。
12. 膨胀阀：控制制冷剂的流量，调节制冷效果。
以上是空调自动控制的原理图。
格力空调电路维修及案例分析.
电源线/ 室内外连接线
的接线OK？
Yes
No
电抗器 连线松脱？
接线板零线 与通讯线有0～20V
电压跳动？
Yes
No
Yes
No
更换内板
更换内板
No 插好端子
调整接线
更换外机电器盒
No 更换外机电器盒
机型是
否匹配？ No
Yes
调换正确
周围电磁 干扰大？
Yes
调换位置
注： ①：测试外机主芯片是否接收到室内机发送信号。具体测试
整理课件
外风机不转
直流风机的测试方法：
拔出风机接线插头，测试红、白、黄、蓝对黑（地 线）的电阻，如果只有几K或阻值更小可以判定风机 损坏，正常值为几十K或几百K。下图2内置驱动内外 风机接线示意图：
1 红 VDC 3 黑 GND 4 白 Vcc 5 黄 Vsp 6 蓝 FG
300V 0V
接 插 15V 口 0～6.5V
IPM保护现象一
拔掉电源插头3分钟后重新上电，马上出现H5时:如果不 是压缩机接线是否有误或者松脱，则更换外机板。更换外 机板后如果仍然立刻出现H5，则请更换压缩机。
IPM保护现象二
运行一段时间后才出现H5保护:如果运行环境恶劣（如冷 凝器脏堵等），则属于正常保护；不恶劣，则需要进一步检 查压缩机线是否反接，模块螺钉是否打紧，是否存在压缩机 故障或系统堵塞故障，如果以上故障均不存在，则更换外机 控制器。
整理课件
通讯故障案例分析
经检查：外机采用了倒扣变频主板，主板故障指示灯只有 D30闪烁，其余的3个指示灯均不亮；说明整机供电电源 没有问题。进一步检查室外机连接线无松脱情况，由于用 户使用过一段时间，可以确定是控制器问题。进一步用万 用表的直流电压档测试外机接线板零线和通信线之间的电 压，没有0~20V电压跳动的现象，万用表显示0V，说明室 内控制器没有发数据或通信电路损坏。更换外机控制器， 上电测试通信正常，说明是外机控制器损坏。售后退回的 控制器经分析：外机通信电路回路中的13K/2W氧化膜电 阻烧断，造成通信回路断开引起通信故障。
格力变频空调维修资料分享
格力变频空调维修资料分享1、外机控制器简要介绍1.1 室外机控制器各单元电路示意1.2 室外控制器关键位置的测试方法1.2.1 15V/12V/5V 等电源的测试点及测试方法1.2.2 5V 和 3.3V 电源的测试点及测试方法1.2.3 整流桥的测试点及测试方法1.2.4 IGBT 和 IPM模块的测试点及测试方法1.3 外机板状态指示灯的识别方法外机控制器 3 灯彼此独立，三灯采用亮 1s 灭 1s 的方式，也就是亮 1s，灭 1s 为闪烁一次。
当一个灯连续灭 3s 的时候说明是上一个计数周期结束，当重新开始亮后，表示下一个计数周期开始。
2、常见售后故障分析2.1 通讯故障(E6)故障点的确认方法（根据外机板三个指示灯的显示情况进行判断）2.1.1 三灯均不亮1、首先用万用表的交流电压档测试外机电器盒接线板上N(1)与3之间的电压，如果无电压则检测内机侧接线板是否有电，如果内机侧接线板没有电压则检查内机接线是否正确，否则更换内机控制器。
2、如室内机供电正常，则检查室外机的接线是否正确，是否存在接线错误或接线松脱的现象。
3、如果以上2种现象均不存在则可以直接更换外机控制器。
2.1.2 三灯中任意一个灯或多个灯常亮外机板出现三灯常亮，一般由于外机控制器上的主 IC 没有工作，因此直接更换外机板。
2.1.3 绿灯正常闪烁1、用万用表的直流电压档测试 R501 上端对地（散热器）的电压，如果电压恒为高电平（3.3V 左右）或者恒为低电平（0V 左右）则说明外机芯片或则通讯电路的故障，直接更换外机控制器。
2、如果用万用表测量的值在0V～3.3V之间，则需要断电后用万用表测量电容C504 两端的电阻值，如果阻值为几百K或更大则外机控制器没问题，应更换内机控制器。
如果C504 两端只有几十K或者更小则为 C504电容击穿，需将该电容更换为高压瓷片电容 103/1kV （编码3332000130），注意此处不能直接更换普通的瓷片电容103，如无此电容或不具备更换条件，则直接更换外机控制器。
空调电气原理与控制电路图，看图判断故障？
空调电气原理与控制电路图，看图判断故障？怎样阅读电气原理图：电气原理图一般分为主电路和控制电路及保护电路。
主电路中通过的电流相对较大，主要是对压缩机、风机、水泵、电加热等主要用电设备供电；控制电路主要是给控制器及控制器外围的电器元件如交流接触器、过流保护器等供电；保护电路则是机组的各种保护反馈给控制器或通过控制电路实现保护的回路。
如需进技术交流群，后台回复进群看图步骤：⑴先看主电路，看主电路中有些什么用电设备。
⑵看主电路中的用电设备是用什么电器元件控制的。
⑶看保护电路中各有多少种保护元件，保护元件的保护回路是反馈给哪里的。
怎样计算空调机组电参数：⑴单相空调：P=U*I*cosφ。
其中cosφ为功率因数，阻性负载（如电加热管等）为1，感性负载（如电机等）小于1。
内销机组中，U为220V。
⑵三相空调：P= √3*U*I*cosφ。
其中cosφ为功率因数，阻性负载（如电加热管等）为1，感性负载（如电机等）小于1。
内销机组中，U为380V。
注：电机铭牌上的标的功率为输出功率，与输入功率的关系为：P 输出＝P输入*η，其中η为效率。
交流接触器在空调中主要控制压缩机、三相风机、水泵及电加热管的工作电源通断。
当接触器工作电源端得电，接触器吸合，主触头闭合；常开辅助触头闭合，常闭辅助触头断开。
在空调使用中，接触器的工作电压一般均为220V～，少数出口美国的机组使用的接触器工作电压为24V～。
三极交流接触器：故障判断：过流保护器的使用：过流保护器是通过检测接到负载端电线的电流，当检测到的电流大于过流保护器的动作值时过流保护器的常闭触点动作断开。
此触点通常是接到控制器的报警端口，此时控制器报警。
故障判断：热继电器的使用：热继电器是通过检测接到负载端电线的电流，当检测到的电流大于热继电器的动作值时热继电器的常开触点闭合，常闭触点断开。
常闭触点通常是接到控制器的报警端口，此时控制器报警。
热继电器按安装方式又分为独立安装型和嵌入安装型，独立安装型的热继电器与交流接触器分开安装，装在交流接触器的下端。
格力空调遥控
经过本人几天的努力，格力空调遥控诞生了，有兴趣的可以转载，附有原理图和PCB,以及源码上图为PCB 三维图板效果以上为原理图/***************************************************** *****************\**-- Copyright (c) UESTC Wang Shijing --------------- **----------------------------------------------------------------------** Project Name: air_conditioner** Project Date: May 9,2010** Project Auth: Wangshijing** Description: This project is just for the GreeAir_conditioner infrared remote** controller****----------------------------------------------------------------------** Revision :** Date:** Notes:-----------------------------------------------------------------------\****************************************************** ****************/#include<reg52.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned int//#include"Infrared.h" //just for the Greeair_conditioner#define enTransmitt flag=1#define disTransmitt flag=0sfr T2MOD = 0XC9;sbit ir = P1^2 ;sbit IR38k =P1^0;sbit speaker=P3^7;#define keyboard P2bit flag=0;sbit key1=P3^0;sbit key2=P3^1;sbit key3=P3^2;sbit key4=P3^3;uint count=0,set_count=0;//==============================================uchar fengliang_value=0;uchar key_value=0;uchar wendu_value=0;uchar mode_value=0;uchar switch_value=0;uchar zhuanye_value=0;uchar codezhuanye[][5]={{0x39,0x04,0x00,0x50,0x02},{0x79,0x04,0x00,0x50,0x02}}; // 手动，自动转页(20度，冷气)/*uchar code fengliang[][5]={{0x5b,0x0e,0x00,0x50,0x02} ,{0x6b,0x0e,0x00,0x50,0x02},{0x7b,0x0e,0x00,0x50,0x02} }; */ucharcode fengliang[][5]={{0x28,0x08,0x00,0x50,0x02},{0x19,0x08,0x00,0x50,0x02},{0x09,0x08,0x00,0x50,0x02} }; //自动模式风量小，中，大 (20度)uchar code mode[][5]={{0x58,0x00,0x00,0x50,0x02},{0x 59,0x04,0x00,0x50,0x02},{0x5a,0x04,0x00,0x50,0x02},{0x5b,0x04,0x00,0x50,0x02}}; //自动，冷气，除湿，送风/*ucharcode on_or_off[][5]={ {0x40,0x00,0x00,0x50,0x02},{0x48 ,0x00,0x00,0x50,0x02} }; */uchar code on_or_off[][5]={{0x39,0x08,0x00,0x50,0x02},{0x31,0x08,0x00,0x50,0x02},{0x59,0x08,0x00,0x50,0x02}, {0x51,0x08,0x00,0x50,0x02},{0x79,0x08,0x00,0x50,0x02},{0x71,0x08,0x00,0x50, 0x02},}; //开机，关机uchar code wendu[][5]={{0x59,0x00,0x00,0x50,0x02},{0x59,0 x01,0x00,0x50,0x02},{0x59,0x02,0x00,0x50,0x02},{0x59,0x03,0x00,0x5 0,0x02},{0x59,0x04,0x00,0x50,0x02},{0x59,0x05,0x00,0x5 0,0x02},{0x59,0x06,0x00,0x50,0x02},{0x59,0x07,0x00,0x5 0,0x02},{0x59,0x08,0x00,0x50,0x02},{0x59,0x09,0x00,0x5 0,0x02},{0x59,0x0a,0x00,0x50,0x02},{0x59,0x0b,0x00,0x5 0,0x02},{0x59,0x0c,0x00,0x50,0x02},{0x59,0x0d,0x00,0x5 0,0x02},{0x59,0x0e,0x00,0x50,0x02}}; //温度值void send_precode(unsigned int s_cnt_1,unsigned int s_cnt_2);void send_8bit_code(uchar value);void send_4bit_code(uchar value);void send_final_code();void ir_out1() //启动和关闭{send_precode(180,90);send_8bit_code(on_or_off[switch_value][0]);send_8bit_code(on_or_off[switch_value][1]);send_8bit_code(on_or_off[switch_value][2]);send_8bit_code(on_or_off[switch_value][3]);send_4bit_code(on_or_off[switch_value][4]);//send_final_code();// key_value=0;switch_value++;if(switch_value==6){ switch_value=0; }}void ir_out2() //wendu--{send_precode(180,90);send_8bit_code(wendu[wendu_value][0]); send_8bit_code(wendu[wendu_value][1]); send_8bit_code(wendu[wendu_value][2]); send_8bit_code(wendu[wendu_value][3]); send_4bit_code(wendu[wendu_value][4]); send_final_code();wendu_value--;if(wendu_value==0) {wendu_value=15;}}void ir_out3() //wendu++{send_precode(180,90);send_8bit_code(wendu[wendu_value][0]); send_8bit_code(wendu[wendu_value][1]); send_8bit_code(wendu[wendu_value][2]); send_8bit_code(wendu[wendu_value][3]);send_4bit_code(wendu[wendu_value][4]); send_final_code();wendu_value++;if(wendu_value==15) { wendu_value=0;} }void ir_out4()//mode choose{send_precode(180,90);send_8bit_code(mode[mode_value][0]); send_8bit_code(mode[mode_value][1]); send_8bit_code(mode[mode_value][2]); send_8bit_code(mode[mode_value][3]); send_4bit_code(mode[mode_value][4]); send_final_code();mode_value++;if(mode_value==4){ mode_value=0;}}void ir_out5() //转叶{send_precode(180,90);send_8bit_code(zhuanye[zhuanye_value][0]);send_8bit_code(zhuanye[zhuanye_value][1]);send_8bit_code(zhuanye[zhuanye_value][2]);send_8bit_code(zhuanye[zhuanye_value][3]);send_4bit_code(zhuanye[zhuanye_value][4]);send_final_code();zhuanye_value++;if(zhuanye_value==2) {zhuanye_value=0;}}void ir_out6() //风量{send_precode(180,90);send_8bit_code(fengliang[fengliang_value][0]); send_8bit_code(fengliang[fengliang_value][1]); send_8bit_code(fengliang[fengliang_value][2]); send_8bit_code(fengliang[fengliang_value][3]); send_4bit_code(fengliang[fengliang_value][4]); send_final_code();fengliang_value++;if(fengliang_value==3) {fengliang_value=0;} }//============================================ unsigned char KeyScan();void delayms(unsigned char ms){unsigned char i;while(ms--){for(i=0;i<120;i++){};}}void BUZZ(unsigned int ms){speaker=0;delayms(ms);speaker=1;}void TimerInit(){EA=1;ET0=1;TMOD=0X01;TH0=0XfF;TL0=221; //50UST2CON=0x00;T2MOD=0x02; //enable T2's wave output through T2 pin(P10)RCAP2H=(65536-11059/38/4)>>8; //output frequency is 38KHzRCAP2L=(65536-11059/38/4)&0xff;}void TransmittPulse(){enTransmitt;// ir=0;TR0=1;TR2=1;}void TransmittLow(){//ir=1;TR0=1;disTransmitt;TR2=0;IR38k=1;}void endTransmitt(){//ir=0;TR0=0;TR2=0;IR38k=1; //JIEZHI}void send_logic0(unsigned int s_cnt_1,unsigned int s_cnt_2){set_count=s_cnt_1;//TransmittPulse();count =0;while(count<set_count);endTransmitt();//ir=1;set_count=s_cnt_2;//11;//count =0;TransmittLow();while(count<set_count);endTransmitt();}void send_logic1(unsigned int s_cnt_1,unsigned int s_cnt_2){set_count=s_cnt_1;//TransmittPulse();count =0;while(count<set_count);endTransmitt();//ir=1;//=========================set_count=s_cnt_2;//32;//count =0;TransmittLow();while(count<set_count);endTransmitt();}void send_precode(unsigned int s_cnt_1,unsigned int s_cnt_2){set_count =s_cnt_1;//180;// 9MSTransmittPulse(); //start send pulsecount =0;while(count<set_count){;}endTransmitt();set_count =s_cnt_2;//90;//4.5MScount =0;TransmittLow();while(count<set_count){;}endTransmitt();}void send_final_code(){set_count=28;//count =0;TransmittPulse();while(count<set_count);endTransmitt();}void send_8bit_code(uchar value) {uchar i,temp;temp=value;for(i=0;i<8;i++){if(temp&0x01) send_logic1(11,32); //1.68ms else send_logic0(11,11); //600UStemp=temp>>1;}}void send_4bit_code(uchar value){uchar i,temp;temp=value;for(i=0;i<4;i++){if(temp&0x01) send_logic1(11,32); //1.68ms else send_logic0(11,11); //600UStemp=temp>>1;}}//============================主函数========================void main(){TimerInit();// AT24C_Init();while(1){key_value=KeyScan();switch(key_value){case 1:ir_out1();delayms(200);break; // 开和关 case 2:ir_out2();delayms(200);break; // 温度- case 3:ir_out3();delayms(200);break; // 温度+. case 4:ir_out4();delayms(200);break; // 模式选择 case 5:ir_out5();delayms(200);break; //转叶设置 case 6:ir_out6();delayms(200);break;//default:ir=1;break;}}}void timer0(void) interrupt 1{TH0=0XfF;TL0=221; //50uscount++;if(flag)TR2=1; //IR38k=0;else TR2=0;//IR38k=1;}unsigned char KeyScan(){/*-------------第一列扫描-----------------*/if(key1==0){delayms(20);if(key1==0){return 1;}while(!key1);}if(key2==0){delayms(20); if(key2==0) {return 2;}while(!key2); }if(key3==0){delayms(20); if(key3==0) {return 3;}while(!key3); }if(key4==0){delayms(20);if(key4==0){return 4;}while(!key4);}return 0 ;}//============================以上为C代码==========================================。
10分钟迅速搞懂家用空调主控板电控原理（上）
10分钟迅速搞懂家用空调主控板电控原理（上）1电源电压整流电路1、电路原理图2、元器件作用及工作原理TRAN—变压器将220V电压转换为较低的安全电源电压D1-D4—整流二极管主要型号为1N4007，反向耐压值为1000V，正向安全电流1A；E1，E2—电解电容位于整流电路后端，主要起滤波稳压作用，主要参数有额定电压和容值，电解电容的电压要降额设计，一般降额50-70%；C1，C2 —旁路电容隔直通交，主要起滤去高频干扰信号的作用，提高电源的干净度；PTC1—热敏电阻正温度系数型热敏元件，当温度升高时，其内阻增大，用于变压器输入端，防止主控板电源出现短路或变压器输入端电源错误烧毁变压器；IC17812或7805—三端稳压片主要是用来降压、稳压用，输入与输出端一般需要2V压差。
2过零检测电路1、电路原理图2、元器件作用及工作原理A、B接变压器次级输出端，经D19与D20的半波整流，并经三极管开断控制后在ZERO端输出一个方波，作为PG电机驱动导通角判断用，用来调节电机转速，波形如上图示。
D19、D20—整流二极管型号1N4007，将A、B端的交流信号进行半波整流；R39，R40，R41—电阻取值12K，主要给三极管Q8进行限流降噪；R42—限流电阻取值10K，对三极管Q8的集电极限流；防止Q8因集电极电流过大导致烧坏；C21，C22 —旁路电容C21取104、C22取102，隔直通交，主要起滤去高频干扰信号的作用，提高信号的洁净度；Q1—三极管型号8050，处于饱和和截止两种状态，开关作用，使ZERO端输出一个方波。
3风机驱动电路1、电路原理图2、元器件作用及工作原理电网交流电源经过电阻降压，通过稳压管稳压，获得12V直流电压，主控芯片通过光耦PC817与强电隔离，控制可控硅BT131导通与截至。
D15、R28、R29、E9、DZ1、R30、C1—降压电路：获得相对电压12V；R25、C15—滤波电路解决可控硅导通与截止对电网的干扰，通过EMI测试；同时防止可控硅两端电压突变，造成无门极信号误导通。
