第1章 认识综合布线
1.2.1 综合布线系统和智能化建筑的关系
综合布线系统的起源:
首先提出楼宇自动化的要求，在房屋建筑内装有各种 仪表、控制装置和信号显示等设备，并采用集中控制、 监视，以便于运行操作和维护管理。因此，这些设备都 需分别设有独立的传输线路，将分散设置在建筑内的设 备相连，组成各自独立的集中监控系统，这种线路一般 称为专业布线系统。
1.2.1 综合布线系统和智能化建筑的关系
我国原邮电部与1997年9月正式发布了通信行业标准《大楼通信综合布线 系统》（YD-T 926.1—1997）正式对综合布线系统给出了如下的定义：
通信电缆、光缆、各种软电缆及有关 连接硬件构成的通用布线系统，它能支 持多种应用系统。即使用户尚未确定具 体的应用系统，也可进行布线系统的设 计和安装。综合布线系统中不包括应用 的各种设备。
80 年代以来，传统的专业布线系统已经不能满足需 要。传统布线中各个系统分别由不同的厂商设计和安装， 布线也采用不同的线缆和不同的插座，而且连接这些不 同布线的插头、插座及配线架都无法相互兼容。当需要 更换设备时，就必须要重新布线。
1.2.1 综合布线系统和智能化建筑的关系
综合布线: 美国电话电报公司的贝尔实验室研究发明，
图1-4 RJ45连接器外观
1.1.2 双绞线的初步认知
根据综合布线EIA-TIA标准，双绞线RJ-45连接器的连接线序有两种： T568A、T568B。双绞线连接线序见表1-2。
12345678
T56 白 橙 白 蓝 白 绿 白 棕
8A 橙
绿
蓝
棕
T56 白 绿 白 蓝 白 橙 白 棕
8B 绿
橙
蓝
1.1.1 通信线缆的发展概述
至1974年，多模光纤损耗降低到了2dB/km，1976年又获得了 1.31μ m、1.55μ m两个低损耗的长波长窗口，1980年1.55μ m窗 口处的光纤损耗低至0.2dB/km，已接近理论极限值。到20世纪80 年代中期，已能获得小于0.4dB/km（1.31μ m处）和0.25 dB/km （1.55μ m处）的低损耗商用光纤。
未连接双绞线的RJ-45连接器 的头部有8片平行的带V字形刀口的 铜片并排放置，V字形的两个尖锐 处是较锋利的刀口，RJ45连接器外 观如图1-4所示。制作双绞线跳线 的时候，将双绞线的8根导线按照 一定的顺序插入RJ-45连接器，导 线会自动位于V字型刀口的上部。 用压线钳将RJ-45连接器压紧，这 时RJ-45连接器的8片V字形刀口的 上部。用压线钳将RJ-45连接器压 紧，这时RJ-45连接器的8片V字形 刀口将刺破双绞线导线的绝缘层， 分别与8根导线相连接。
棕
表1-2 双绞线连接线序
1.1.2 双绞线的初步认知
在计算机网络中使用的双绞线跳线有以下三种： 1. 直通线
用于将计算机连入交换机，以及交换机和交换机之间不同类型端口 的连接，通常情况下，直通线两端的端口线序均根据TIA/EIAT568B的线 序标准。 2. 交叉线
交叉线用于计算机与计算机的直接连接，交换机与交换机相同类 型端口的直接相连，也被用于将计算机直接接入路由器的以太网接口。 交叉线两端口中，其中一个端口遵循TIA/EIAT568B线序标准，另一端口 遵循TIA/EIAT568A线序标准。 3. 反接线
双绞线一般由两根标准的绝缘铜导线相互缠绕而成，双绞线外 观如图1-2所示。把两根绝缘的铜导线按一定密度绞在一起，可 以减低信号干扰的程度，每一根导线在传输中敷设的电磁波会被 另一根导线上发出的电波抵消。
图1-3 双绞线外观
1.1.2 双绞线的初步认知
实际使用时，通常会把多对双绞线抱在一个绝缘 套管里，用于计算机网络传输的典型双绞线是4对的， 也可将更多双绞线放在一个电缆套管里，这些称为双 绞线电缆。在双绞线电缆内，不同线对具有不同的扭 绞长度，一般情况下，扭绞的越密，其抗干扰能力就 越强。
图1-1 光波波长分布
1.1.1 通信线缆的发展概述
光通信的两大关键技术为稳定且适合调制信息的光源和稳定低损 耗的传输介质。在20世纪60～70年代，在光通信发展史上出现了两个 重大的突破：在常温下连续工作的双异质结半导体激光器的出现和低 损耗光导纤维的问世，这两种技术的结合促进了光通信的极大发展。 光通信的发展和商用化，标志着通信线缆的应用从电缆时代正式进入 了光缆时代。
双绞线的连接器件最常见的连接器为RJ45连接器，是一种透明的塑料接插件，因为其 看起来像水晶，俗称水晶头，RJ45连接器是8 针的。
在使用双绞线电缆布线时，通常要使用双 绞线跳线来完成布线系统与相应设备的连接。 所谓双绞跳线，是指两端带有RJ-45连接器的 一段双绞线电缆。
1.1.2 双绞线的初步认知
此后，智能建筑在世界各地蓬勃兴起。在步入信息社会和国内 外正在加速建设“信息高速公路”的今天，智能建筑越来越受到我国 政府和企业的重视。智能建筑的建设已经成为一个迅速增长的新兴行 业。
1.2.1 综合布线系统和智能化建筑的关系
智能化建筑具有多门学科融合集成的综合特点。
国内外对它的定义有各种描述和不同理解，尚无统 一的确切概念和标准。
回路，传输距离可延伸100km左右，20世纪60年代进一步实现
复用到800kHz的长距离传输。这样电话系统的容量和传输距离都 有了很大的提高。
1.1.1 通信线缆的发展概述
双绞线通常能传送频率为4MHz以下的电信号，为了传送 更高频率的电信号。1930年后，出现了一种新型结构的电缆， 叫做同轴电缆（Coaxial Cable）。这是由一根中心导线（内导 体）和一根包围在它外面的圆管导体（外导体）组合而成的信 息传输媒体。最早的是传输L1型3MHz（600路）传输系统，发 展到20世纪70年代已经建成了60MHz（万路）以上的传输系统， 或可以同时传送几路电视节目。同轴电缆的另一个用途是城市 有线电视网络（CATV），用于传输广播式的有线电视节目， 同轴电缆的频带可以使用到750MHz，相比电话线具有带宽优 势。目前的方向是将同轴电缆组成的有线电视网进行双向传输 的改造，增加回传信道，以支持双向IP数据通信业务。
成为了新一代的对称电缆，又称双绞线（Twisted Pair）。20世
纪后，市内电话用户逐渐增多且密集，细线径的铜芯对绞式市话
电缆，已可以适用于6km以下的短距离电话传输。1920年以后， 相继出现了1.2～1.4mm线径的纸绳纸带绝缘的复对绞钱包电缆，
电容和衰减都比上述市话电缆要小，若接入加感线圈构成的电话
20世纪80年代在美国推出，用于统一规划建筑中 的通信、控制、监视系统中的线路系统。
80年代后期综合布线系统逐步引入我国。近 几年来我国国民经济持续高速发展，城市中各种 新型高层建筑和现代化公共建筑不断建成，尤其 是作为信息化社会象征之一的智能化建筑中的综 合布线系统已成为现代化建筑工程中的重要组成 部分，也是建筑工程和通信工程中设计和施工相 互结合的一项十分重要的内容。
1.2.1 综合布线系统和智能化建筑的关系
• 从目前综合布线系统的发展情况下，主要有以 下两种看法：
• 1）主张将所有的弱电系统都建立在综合布线 所搭起的平台上，也就是用综合布线系统代替所 有的传统弱电布线系统，包括计算机网络系统， 电话系统，视频监控系统，安防控制系统，消防 报警控制系统，照明控制系统等。
现代意义的通信以电通信的出现为标志，以电信号为最初 的信息载体，以通信电缆最为最初的通信介质提供通信信道。从 最初莫尔斯1837年发明的有线电报技术开始，通信线缆的使用已 经经历了长达180年的历史。而通信线缆的应用，大致经历了架 空明线，对称电缆，同轴电缆，光缆四个阶段。
1.1.1 通信线缆的发展概述
目前所述的智能化建筑只是在某些领域具备一定智 能化，其程度也是深浅不一，没有统一标准，且智能化本 身的内容是随着人们的要求和科学技术不断发展而延伸拓 宽的。我国有关部门已在文件中明确称为智能化建筑或智 能建筑，其名称较确切，含义也较泛，与我国具体情况 是相适应的。
1.1 通信线缆的初步认识 1.2 综合布线的基本概念 1.3 综合布线系统的配置
1.1 通信线缆的初步认识
1.1.1 通信线缆的发展概述 1.1.2 双绞线的初步认知
1.1.1 通信线缆的发展概述
从广义上说，通信是各种形式的信息转移或传递。通常是 将要传输的信息加载到某种载体上（电波，光波上），经由特定 的通信信道的传输到达目的地，再将有用的信息从载体上还原出 来。从这个意义上说，信息的载体和通信的信道提供是两个关键 的因素。
•
约在19世纪中叶，世界上出现的第一条通信电缆，是采用马
来胶绝缘的多股扭合成2mm线径的单芯电报电缆。
•
但是到1876年贝尔发明电话后，为了较少噪声干扰，电话
明线和电缆都改用了双线环路。为了进一步减少通话串音，在电
缆中采取双线扭绞的方法，由两根相同线质，相同线径，相互绝
缘的芯线相互扭绞而成芯线对，将多对这样的芯线组合在一起，
1.2.1 综合布线系统和智能化建筑的关系
目前所说的建筑物与建筑群综合布线系统，简称 综合布线系统。它是指一幢建筑物内（或综合性建 筑物）或建筑群体中的信息传输介质系统。它将相 同或相似的缆线（如对绞线，同轴电缆与光缆）、 连接硬件组合在一套标准的且通用的、按一定秩序 和内部关系而集成的整体中。因此，目前它是以CA 为主的综合布线系统。今后随着科学技术的发展， 会逐步提高和完善，充分满足智能化建筑的要求。
发展到今天，单波长光纤通信系统的传输速率已达到40Gbit/s， 采用DWDM技术的光纤测试系统的传输速率已达到10.9Tbit/s， 短短的二十多年，光纤通信系统的传输速率提高二十多万倍，可 见它的发展速度是前所未有的，光纤通信容量发展进程如图1-2 所示。
图1-2 光纤通信容量发展进程
1.1.2 双绞线的初步认知
双绞线电缆中的每一对双绞线使用不同颜色加以 区分，这些颜色构成标准的编码，利用这些编码，人 们很容易正确识别和端接每一根线。典型的4对双绞线 电缆的4个线对具有不同的颜色标记，分别是蓝色、橙 色、绿色、棕色。其中一个线对的两根导线，一根导 线为线对的颜色，另一根导线为白色条纹加线对的颜 色。超5类双绞线线对颜色编码见表1-1。
第1章 网络综合布线基础
1.1.5 按通信方式分类
一、点对点传输网络
点对点网络中，数据以点到点的方式在计算机或通信设备之间 传输。星型网和环型网都采用这种传输方式。
二、广播式传输网络
广播式网络中，数据在共享介质中传输。无线网和总线型网络 都属于这种类型。
1.1.6 按服务方式分类
一、客户机/服务器网络
客户机/服务器网络是一种最常用、最重要的网络类型，它有专 门的计算机做服务器。客户机向服务器发出请求，服务器为客户 机提供服务，多台客户机可以共享服务器提供的各种资源。客户 机/服务器网络的管理比较规范，网络性能在很大程度上取决于服 务器的性能和客户机的数量。
1.3 智能大厦与网络综合布线
1.3.1 智能大厦的概念
智能大厦是未来建筑的发展方向，为人们的生活和工作提供了极 大的便利。智能大厦是目前新型建筑的典型代表，将建筑、通信、 计算机和监控等方面的先进技术进行融合，具有工程投资合理、设 备高度自控、信息管理科学、服务高效优质、使用灵活便利和环境 安全舒适等特点，适应了信息化社会发展的需要。 智能大厦是多学科跨行业的系统工程，也是现代高新技术的结晶， 是建筑艺术与信息技术相结合的产物。随着通信技术和计算机技术 的不断发展，建筑内的所有设施智能化程度越来越高，大大提升了 智能大厦的服务水平。
一、星型拓扑结构 二、环型拓扑结构
计算机
计算机
2
计算机 1
计算机 N+3 N+2 计算机
计算机 交换机
计算机
计算机
3 计算机 4 N N+1 计算机
计算机 计算机 计算机
计算机
计算机 计算机
三、总线型拓扑结构
计算机 计算机 计算机 计算机
计算机 计算机 计算机
第1章综合布线概论
数据 数据
语音 语音
手持式标签打印机和台式自动号码烫印机
综合布线常用设备
机柜 电气保护设备 电话交换机 网络集线器 计算机网络交换机 路由器
机柜
机柜()广泛应用于综合布线产品、计算机 网络设备、通信器材和电子设备的叠放。机柜 具有增强电磁屏蔽、削弱设备工作噪音和减少 设备占地面积的优点。标准机柜是最常见的一 种机柜。标准机柜的结构比较简单，主要包括 基本框架、内部支撑系统、布线系统和通风系 统。
槽道按外形和结构分为多种，有孔托盘式槽道、无孔 托盘式槽道、梯架式槽道、组装式托盘槽道和大跨距 电缆桥架等。
管路配件
. 走线盒及线缆保护产品 . 管卡 . 管箍 . 弯管接头 . 软管接头 . 锁紧螺母 . 生铁浇铸式接线盒 . 面板安装接线盒 . 地气轧头 . 金属安装材料包括钢精轧头、水泥钉、钢钉线卡和膨胀螺栓
接头
. 接头 . 接头的结构与线对(与针对 , 与针对 ) . 接头的分类 . 接头的性能 . 双绞线接头的制作
接头实物图
与针对
与针对
模块
. 模块 . 模块的规格 . 模块的性能指标 . 模块的分类
模块正视图、侧视图、立体图
不同设计的免打线工具模块
模块的性能指标
模块的性能指标同样包括衰减、近端串扰、插入 损耗、回波损耗和远端串扰等。
光纤跳线
光纤跳线( )是含有一根或两根纤芯，带缓 冲层、渐变折射率的光纤，外套为阻燃聚氯乙 烯。光纤跳线可端接、、、、、、或 等光纤 接头
光纤收发器
光纤收发器( )本身并不属于综合布线系统 中的产品，它是布线系统网络周边产品。图 光纤收发器
光纤收发器(如图所示)包含光发射和光接 收装置，允许在两个端点之间进行双向信息传 递。

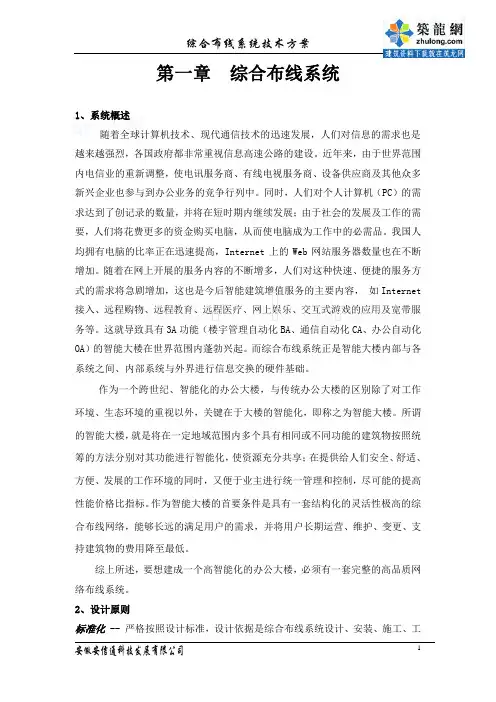

第一章 综合布线系统
第一章综合布线系统1、系统概述随着全球计算机技术、现代通信技术的迅速发展，人们对信息的需求也是越来越强烈，各国政府都非常重视信息高速公路的建设。
近年来，由于世界范围内电信业的重新调整，使电讯服务商、有线电视服务商、设备供应商及其他众多新兴企业也参与到办公业务的竞争行列中。
同时，人们对个人计算机（PC）的需求达到了创记录的数量，并将在短时期内继续发展；由于社会的发展及工作的需要，人们将花费更多的资金购买电脑，从而使电脑成为工作中的必需品。
我国人均拥有电脑的比率正在迅速提高，Internet上的Web网站服务器数量也在不断增加。
随着在网上开展的服务内容的不断增多，人们对这种快速、便捷的服务方式的需求将急剧增加，这也是今后智能建筑增值服务的主要内容，如Internet 接入、远程购物、远程教育、远程医疗、网上娱乐、交互式游戏的应用及宽带服务等。
这就导致具有3A功能（楼宇管理自动化BA、通信自动化CA、办公自动化OA）的智能大楼在世界范围内蓬勃兴起。
而综合布线系统正是智能大楼内部与各系统之间、内部系统与外界进行信息交换的硬件基础。
作为一个跨世纪、智能化的办公大楼，与传统办公大楼的区别除了对工作环境、生态环境的重视以外，关键在于大楼的智能化，即称之为智能大楼。
所谓的智能大楼，就是将在一定地域范围内多个具有相同或不同功能的建筑物按照统筹的方法分别对其功能进行智能化，使资源充分共享；在提供给人们安全、舒适、方便、发展的工作环境的同时，又便于业主进行统一管理和控制，尽可能的提高性能价格比指标。
作为智能大楼的首要条件是具有一套结构化的灵活性极高的综合布线网络，能够长远的满足用户的需求，并将用户长期运营、维护、变更、支持建筑物的费用降至最低。
综上所述，要想建成一个高智能化的办公大楼，必须有一套完整的高品质网络布线系统。
2、设计原则标准化-- 严格按照设计标准，设计依据是综合布线系统设计、安装、施工、工艺、测试等相关的国内外技术标准和技术规范实用性—实施后的通信布线系统，将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信灵活性—布线系统能够满足灵活应用的要求，即任一信息点能够连接不同类型的设备，如计算机、打印机、终端或电话、传真机模块化—布线系统中，除去敷设在建筑内的缆线外，其余所有的接插件都应是积木式的标准件，以方便管理和使用扩充性—布线系统是可扩充的，以便将来有更大的发展时，很容易将设备扩充进去经济性—在满足应用要求的基础，尽可能降低造价3、设计依据与技术规范TIA/EIA-568A 商用建筑通讯布线标准ANSI EIA/TIA－606 商用建筑通讯布线管理标准ISO/IEC 11801 用户楼宇通用布线标准YD/T2008-93 城市住宅区和办公楼电话通信设施设计标准YD/T694－93 总配线架技术要求和试验方法YD/T926.1-97 大楼通信综合布线系统总规范GB/T50314-2000 智能建筑设计标准4、结构化布线系统与应用系统的关系4.1 结构化布线系统与应用系统的独立性商用建筑物布线标准EIA/TIA568规定：用星型结构的物理布线实现各种形式的网络逻辑拓扑结构，即无论将来网络技术如何发展，其局域网络的拓扑结构一定是总线型、环型、星型、树型、或以上几种形式的结合，而星型的结构化物理布线，通过在配线室内的跳线灵活变换，便可实现以上所述的总线型(如Ethernet/IEEE802.3)、环型(IEEE802.5/TOKEN-RING,X3T9.5 TPDDI/FDDI)、星型(Star LAN)或混合型(含有环、总线等形式)的拓扑结构。
综合布线设计与施工 第1章 综合布线概述
1综合布线系统组成
1.1.2 网络综合布线设计
• 1. 综合布线设计标准规范 • 国际上常用的综合布线标准：
国际布线标准《ISO/IEC 11801：1995（E）信息技 术——用户建筑物综合布线》 欧洲标准《EN 50173建筑物布线标准》 美国国家标准协会《TIA/EIA 568A商业建筑物电信布 线标准》 美国国家标准协会《TIA/EIA 569A商业建筑物电信布 线路径及空间距标准》 美国国家标准协会《TIA/EIA TSB—67非屏蔽双绞线布 线系统传输性能现场测试规范》 美国国家标准协会《TIA/EIA TSB—72集中式光缆布线 准则
综合布线设计与施工
第1章 网络综合布线概述
• 综合布线系统的分类 • 综合布线布线规范 • 职业学校综合布线技能大赛的软／硬件环 境 • 综合布线评价标准
1.1 网络综合布线系统
1.1.1 综合布线系统的产生和特点 综合布线系统是美国AT&T公司贝尔实验 室在世纪80年代末为了克服传统布线系统 的缺点而推出的结构化网络综合布线系统。 • 综合布线系统的特点：
表1-6 网络综合布线工程技术评分表 （第四部分500分）
1.4.2 网络综合布线工程管理评价要求
• 设备间、电信间、进线间和工作区的配线设备、缆 线、信息点等设施要按一定的模式进行标识和记录， 并符合下列规定： • （1）综合布线系统工程要采用计算机进行文档记 录与保存，简单且规模较小的综合布线系统工程可 按图纸资料等纸质文档进行管理，并做到记录准确、 更新及时、便于查阅；文档资料应实现汉化。 • （2）综合布线的每一条电缆、光缆、配线设备、 端接点、接地装置、敷设管线等组成部分都要给定 唯一的标识符，并设置标签。标识符应采用相同数 量的字母和数字等标明。 • （3）电缆和光缆的两端均应标明相同的标识符。 • （4）设备间、电信间、进线间的配线设备要采用 统一的色标区别各类业务与用途的配线区。
综合布线技术与工程实训教程1第1章综合布线系统概述ok
对于配线子系统的设计，必须具有全面介质设施方面的知
识。
22
整理ppt
1.1.2 综合布线系统分类
3．电信间 电信间（也可称为管理间子系统）电信间由交连、互连和I/O组成。
管理间为连接其它子系统提供手段，它是连接干线子系统和配线子系 统系统的子系统，其主要设备是配线架、HUB、交换机和机柜、电源。
交连和互连允许将通信线路定位或重定位在建筑物的不同部分，以 便能更容易地管理通信线路。I/O位于用户工作区和其它房间或办公室， 使在移动终端设备时能够方便地进行插拔。
在远程通信(卫星)接线区，如安装在墙上的布线区，交叉连接可以 不要插入线，因为线路经常是通过跨接线连接到I/O上的。
23
整理ppt
1.1.2 综合布线系统分类
4．干线子系统 干线（Riser Backbone subsystem）子系统也称垂直干线子系统
和骨干(Riser Backbone)子系统，它是整个建筑物综合布线系统的一 部分。它提供建筑物的干线电缆，干线子系统应由设备间至电信间的 干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设备缆线和 跳线组成。负责连接电信间到设备间的子系统，一般使用光缆或选用 非屏蔽双绞线。
21
整理ppt
1.1.2 综合布线系统分类
2．配线子系统
配线子系统应由工作区的信息插座模块、信息插座模块 至电信间配线设备(FD)的配线电缆和光缆、电信间的配线 设备及设备缆线和跳线等组成。
配线子系统又称为水平干线子系统、水平子系统 (Horizontal Subsystem)。配线子系统是整个布线系统的 一部分，它是从工作区的信息插座开始到电信间的配线设 备及设备缆线和跳线。结构一般为星型结构，它与干线子 系统的区别在于：配线子系统总是在一个楼层上，仅仅是 信息插座与电信间连接。在综合布线系统中，配线子系统 由4对UTP(非屏蔽双绞线)组成，能支持大多数现代化通信 设备。 如果有磁场干扰或信息保留时可用屏蔽双绞线。如 果需要高宽带应用时，可以采用光缆。
01-单元1 认识综合布线系统
单元1 认识综合布线系统习题1.填空题（20分，每题2分）1）综合布线系统应为开放式网络拓扑结构。
（参考1.1.1）2）工作区（work area）就是需要设置终端设备的独立区域。
（参考1.2.1）3）水平子系统的成本往往占到工程总造价的50%以上。
（参考1.2.2）4）管理间门宽度大于0.9米。
（参考1.2.2）5）垂直子系统是把建筑物各个楼层管理间的配线架连接到建筑物设备间的配线架。
（参考1.2.3）6）设备间子系统就是建筑物的网络中心，有时也称为建筑物机房。
（参考1.2.4）7）进线间是建筑物外部通信和信息管线的入口部位。
(参考1.2.5)8）建筑群子系统也称为楼宇子系统，主要实现建筑物与建筑物之间的通信连接。
（参考1.2.6）9）GB 50311《综合布线系统工程设计规范》国家标准强制性条文，明确规定“当电缆从建筑物外面进入建筑物时，应选用适配的信号线路浪涌保护器”。
（参考1.2.6）10）设备间、管理间、进线间的配线设备宜采用统一的色标区别各类业务与用途的配线区。
（参考1.2.7）2.选择题（30分，每题3分）1）布线（cabling）是能够支持电子信息设备相连的各种（B）、（D）、接插软线和连接器件组成的系统。
（参考1.1.1）A.线缆B.缆线C.连接线D.跳线2）综合布线系统能使（A）、（C）、图像、通信设备、交换设备和其它信息管理系统彼此相连接。
（参考1.1.2）A.语音B.声音C.数据D.数字3）工作区子系统是由信息插座的（B）、（C）或语音模块、跳线组成的子系统。
（参考1.2.1）A.安装盒与面板B. 底盒与面板C.网络模块D.网络交换机4）水平子系统一般由工作区信息插座模块、（A）、（C）等组成。
（参考1.2.2）A. 水平缆线B. 电源插座C.配线架D.交换机5）管理间子系统也称为电信间或者配线间，是专门安装楼层（A）、（D）、交换机的楼层管理间。
(参考1.2.2)A. 机柜B.汇聚交换机C. 核心交换机D. 配线架6）垂直子系统布线路由的走向必须选择缆线（B）、最安全和（D）的路由。
综合布线技术工程电子教案
综合布线技术工程电子教案第一章：综合布线技术概述1.1 课程目标让学生了解综合布线技术的定义、发展历程和应用领域。
让学生掌握综合布线系统的基本组成部分及其功能。
让学生了解综合布线技术的标准与分类。
1.2 教学内容综合布线的定义和发展历程综合布线系统的组成：电缆、连接器、传输介质、接插件等综合布线技术的应用领域：建筑、通信、数据中心等综合布线技术的标准与分类：ANSI/TIA-568、ISO/IEC 11801等1.3 教学方法采用讲授法，讲解综合布线技术的概念和原理。
采用案例分析法，分析综合布线技术在实际工程中的应用。
1.4 教学资源PPT课件综合布线系统图片和视频素材1.5 教学评估课堂问答：检查学生对综合布线技术的基本概念的理解。
课后作业：让学生结合实际情况，分析综合布线技术在某一领域的应用。
第二章：综合布线系统的设计与规划2.1 课程目标让学生了解综合布线系统的设计原则和方法。
让学生掌握综合布线系统的规划步骤和注意事项。
2.2 教学内容综合布线系统设计原则：模块化、冗余、灵活性、扩展性等综合布线系统规划步骤：需求分析、设计方案、设备选型、施工图设计等综合布线系统注意事项：电缆长度、接插件选择、防雷接地等2.3 教学方法采用讲授法，讲解综合布线系统的设计原则和方法。
采用案例分析法，分析综合布线系统规划的实际案例。
2.4 教学资源PPT课件综合布线系统设计案例素材2.5 教学评估课堂问答：检查学生对综合布线系统设计原则和方法的理解。
课后作业：让学生结合实际情况，完成一个综合布线系统规划的案例。
第三章：综合布线系统的施工技术3.1 课程目标让学生了解综合布线系统的施工流程和操作方法。
让学生掌握综合布线系统中各类设备的使用技巧。
3.2 教学内容综合布线系统施工流程：施工准备、电缆敷设、设备安装、测试与验收等综合布线系统中各类设备的使用技巧：电缆接插件、跳线架、配线柜等3.3 教学方法采用讲授法，讲解综合布线系统施工流程和操作方法。
综合布线 第一章
第一章 综合布线系统概述
1.8电器保护设备
• 防雷保护器，如图1-51所示，安装于计算机网络双绞线 RJ45端口处,保护机房服务器、交换机等设备，最大防雷能 力为：2.5KA,响应时间小于1NS，抗干扰能力强，防雷效果 明显。 • 2. 过压保护器，如图1-52所示，确保其电压稳定工作, 防 止产生大的电压. • 3. 过流保护器，如图1-53所示，当电器的电流过大和线路 短路时起到保护作用，使电器和人生安全得以保护。
• 光纤配线架的作用是在管理子系统中将光缆进行连接，通 常在主配线间和各分配线间。
第一章 综合布线系统概述
1.5配线架
• 双绞线配线架 双绞线配线架又叫模块式配线架又称为RJ-45配线架，如下 图所示，是一种19英寸的模块式嵌座配线架，线架后部以 安装在一块印刷电路板IDC连接块为特色，这些连接块计 划用于端接工作站、设备、或中继电缆。配线架实现了模 块化管理，主要应用在数据方面。
第一章 综合布线系统概述
1.6 常用工具
• 剥线器
• 剥线器也称剥线刀如下图所示，它的主要功能是剥掉双绞 线外部的绝缘层，其中的电缆剥线钳使用了高度可调的刀 片，操作者可以自行调整切入的深度。使用它进行剥皮不 仅比使用压线钳快，而且还比较安全，一般不会损坏到包 裹芯线的绝缘层。
第一章 综合布线系统概述
第一章 综合布线系统概述
1.1 综合布线系统基础
• 综合布线系统的特点 • • • • • • 兼容性 开放性 灵活性 可靠性 先进性 经济性
第一章 综合布线系统概述
1.2综合布线系统标准
• 综合布线系统自问世以来已经历了近20年的历史， 随着信息技术的发展，布线技术不断推陈出新， 与之相适应，布线系统相关标准也得到了不断的 发展与完善。国际标准化委员会ISO/IEC、欧洲标 准化委员会CENELEC和美国国家标准局ANSI都在努 力制定更新的标准以满足技术和市场的需求。我 国也不甘落后，国家质监局和建设部根据我国国 情并力求与国际接轨而制定了相应的标准，促进 和规范了我国综合布线技术的发展。
综合布线与工程管理第一章(课堂用)
Copyright 2008 Jinan University School of Information Science and Engineering
2
教学目的
1、教学目的：通过本课程的学习，使学生能够使学生全面 地了解网络综合布线工程的各个流程，掌握网络综合布线工 程的各种技术知识，通过综合布线设计与实践加深对网络体 系结构的理解，掌握进行方案设计、工程施工、测试、组织 验收和鉴定的技能，了解网络综合布线的最新技术和标准。 同时，在该课程的教学中，还注重学生技能的培养和实践能 力的提高，教学中注意引导学生通过互联网查找与课程相关 教学资料进行学习的方法，教学内容突出该课程是技能型课 程特征，课堂上尽可能多的进行布线工程案例教学，在教学 中要注意跟踪最新的布线标准。 2、本课程的知识结构：掌握基础知识→进行方案设计→组 织施工→进行测试→组织验收鉴定。
第1章 综合布线系统概述
1.1 智能建筑与综合布线 *1.2 综合布线系统的概念 *1.3 综合布线系统的特点 *1.4 综合布线标准的意义 *1.5 综合布线系统的组成 *1.6 综合布线系统的设计等级和要点 案例
Copyright 2008 Jinan University School of Information Science and Engineering
1616综合布线系统的设计等级和要点综合布线系统的设计等级和要点基本型综合布线系统增强型综合布线系统综合型综合布线系统信息插座2个以上2个以上水平布线每一个工作区有一条水平布线4对utp线缆每个信息插座均有一条水平布线4对utp系统在建筑建筑群干线或水平干线布线子系统中配置625125的光缆工作区电缆2对双绞线至少8对双绞线2条至少8对双绞线2条数据传输带10m10m100m100m1000m服务语音和数据传输语音和高速数据传输语音和高速数据传输其他与未来的附加设备兼容能为众多厂商提供服务环境光纤到桌面为用户提供更高速的连接服务1616综合布线系统的设计等级和要点综合布线系统的设计等级和要点162综合布线系统的设计要点
《网络综合布线技术》第一章_综合布线系统
1.1.3 综合布线系统的结构和组成
3. 管理子系统
2）管理子系统设计和维护要点： ）管理子系统设计和维护要点： （1）利用管理的信息点数决定配线架的配线对数。 （2）利用配线架的跳线功能，使布线系统具有灵活、多功能的特点。 （3）管理子系统的敷设应同时考虑到布线成本和网络的半径。 3 （4）管理子系统中的设备应采用明确的标志，当通过跳线改变线路路由时要及时更 新标志。
挥中心、出租车调度中心、邮政枢纽楼和电信枢纽楼等公共服务建筑） 新闻机构（广播电台、电视台、新闻通信社、书刊出版社及报社业务楼等）
其他重要建筑群（医院、急救中心、气象中心、科研机构、高等院校和工业企
业的高科技业务楼等）
1.1.1 综合布线系统发展过程
随着楼宇面积的扩展，楼宇布线系统也迅速登上历史舞台。以下是对布线系统发 展的简单回顾： 1984年，世界上第一座智能大厦诞生。 1985年初，计算机工业协会(CCIA)提出对大楼布线系统标准化的倡仪。 1991年7月，ANSI/EIA/TIA 568即《商业大楼电信布线标准》问世，与布线通道及空间、 管理、电缆性能及连接硬件性能等有关的相关标准也同时推出。 1995年底，EIA/TIA 568标准正式更名为EIA/TIA 568A，同时，国际标准化组织(ISO) 推出相应标准ISO/IEC 11801。 1997年TIA出台6类布线系统草案，同期，基于光纤的千兆网标准推出。 1999年至今，TIA又陆续推出了6类布线系统正式标准，ISO推出7类布线标准。
1.1.2综合布线与传统布线比较 综合布线与传统布线比较
在目前的综合布线系统中，各个子系统形成一个整体，统一进行 布线设计、安装施工和集中管理。具有兼容性好、稳定性高、易于管 理和维护等特点，相比于传统布线更加灵活、经济，更能满足现代建 筑的办公自动化需要。
