Agilent E4432B信号发生器操作指导书
设备操作指导书
设备名称
AgilentE4432B 信号发生器 设备编号
设备型号
文件编号
版 本
A
项目
操作步骤
操 作 方 法
操作要求
备注事项
1. 信号发生器第一次通电前的检查
2. 上电，预热
3. 基本使用
A ． 检查背面板 有无电源电压选择开关
B ． 检查背面板上的电源保险丝
C ． 检查电源插头，插座和地线 A ． 上电，使信号发生器通电 B ． 使信号发生器预热
1. 设置RF 频率
2. 设置频率增量
3. 设置参考频率
4. 设置频率偏置值 1.A gilentE4432B 信号发生器具有电源电压自动量程转换输入，因此，背面板上没有电源电压选择开关。
2. 将电源保险丝换成相应电压档的5A 保险丝。
对应我国民用交流（AC ）220V 电源标准相应电源保险丝应为5A 250V 。
3. 电源线必须使用带有保护地线的三芯电源线。
电源插头座必须是带有保护地线的三芯电源插头座。
确保仪器设备接地良好，不会造成人身伤害。
1. 按 I 键（ON 键—打开电源键）。
接通信号发生器的电源，等待完成预热和内部检查过程。
2. 在使用之前，信号发生器通电后，需预热5分钟。
1. 按Preset 键。
信号发生器回到出厂时的设置状态（频率为3.0GHz ）。
2. 按Frenquency 键，再按数字键和单位键，设置频率。
3. 按RF On/Off 键，使之处于On 状态，则输出端口RF OUTPUT 输出RF 信号。
● 按Incr Set ，再按数字键和单位键，设置频率增量。
以后就可按步进键来改变频率。
1．按Frenquency 键，再按数字键和单位键，设置当前频率。
2．按Freq ，再按Freq Ref Set ，就把当前频率设置为参考频率了，同时，Freq Ref 由Off 自动变为On 状态。
● 按Freq Offset ，再按数字键和单位键，设置频率偏置值。
电源保险丝应为5A 250V 电源插头，插座必须是带有保护地线的三芯插头座，
电源地线，接
地一定要良好
通电后，信号发生器应预热5分钟。
拟 制 龚绍余
2001/9/15
批 准
审 核
会 签
第 1 页
更改标记 数量 更改单号 签 名
日 期
标准化
共
3 页 设备操作指导书
设备名称
AgilentE4432B 信号发生器
QB14
QB14
项目操作步骤操作方法操作要求备注事项
4.设置调幅信号（AM）
5.设置调频信号（FM）5.设置RF输出功
率电平
6.设置参考功率
电平幅度
7.设置功率电平
幅度偏置值
1.设置载波频率
2.设置载波功率
电平幅度
3.设置调幅深度
（AM Depth）
4.设置调幅率
5.输出调幅
（AM）信号
1．设置载波频
率
2．设置载波功
率电平幅度
6.按Preset键。
信号发生器回到出厂时的设置状
态（幅度为-135dBm）。
7.按Amplitude键，再按数字键和单位键，设置
RF输出功率电平。
8.按RF On/Off键，使之处于On状态，则输出端
口RF OUTPUT输出RF信号。
1．按Amplitude键，再按数字键和单位键，设
置当前功率电平幅度。
2．按Ampl，再按More（1 of 2），再按Ampl Ref
Set，就把当前功率电平幅度设置为参考功
率电平幅度了，同时，Ampl Ref 由Off自动
变为On状态。
●按Ampl Offset，再按数字键和单位键，设
置功率电平幅度偏置值。
●与设置RF频率相同。
●与设置RF输出功率电平相同。
●按AM键，屏幕出现子菜单，再按AM
Depth，再按数字键和单位键，设置调幅深
度。
●按AM Rate键，再按数字键和单位键，设置
调幅率。
1．按AM Off On键，使其处于On状态。
2．按RF Off /On键，使其处于On状态，则输出
端口RF OUTPUT输出调幅（AM）信号。
●与设置RF频率相同。
●与设置RF输出功率电平相同。
拟制龚绍余2001/9/15 批准
审核
会签
第 2 页
更改标记数量更改单号签名日期标准化共 3 页设备操作指导书设备名称AgilentE4432B信号发生器
QB14。
AgilentEA仪器操作作业指导书
工艺文件产品型号：ZXC10 BTSB部件代号：BTS文件名称： Agilent E4406A仪器操作作业指导书文件编号：版本：A共 29 页(包括封面)拟制审核会签标准化批准中兴通讯股份有限公司1适用范围用于指导如何使用Agilent E4406A型（或者Agilent E4445A型）矢量信号分析仪测试ZXC10 BTSB（包括ZXC10 BTSB I1系统、ZXC10 BTSB I2系统）和ZXC10 BTSAE系统的无线指标。
2工具大功率衰减器（40dB衰减，50Ω，工作频段应满足CDMA450MHz ～频段） 1个Agilent E4406A型矢量信号分析仪（或者Agilent E4445A型）1台后台服务器（安装了ZXC10 OMC后台软件） 1台时钟电缆（BNC阳－SMB阴） 2根射频电缆（N阳－N阳，2米） 1根射频电缆（N阳－N阳，1米） 1根集线器 1个地线1根3测试方法和步骤在ZXC10 BTSB系统调试和射频的有关单板调试中，需要对系统或单板的无线指标进行测量，无线指标是否达标是衡量系统或单板是否合格的一个重要标准。
在调试中，我们采用Agilent E4406A型矢量信号分析仪对系统或单板的无线指标进行测量。
具体测试项目测试方法请按后面的说明进行操作。
3.1仪器上电前的准备工作接地：矢量信号分析仪为贵重仪器，在仪器上电之前应该保证仪器有良好的接地，以免对仪器造成不必要的损害。
在仪器的后背板的右下角有一个接地的环形接线柱，用接地电缆把仪器接地接线柱和大地良好连接起来。
外接时钟参考源：矢量信号分析仪需要外部提供PP2S和10M的参考时钟。
对于ZXC10 BTSB I1 、ZXC10 BTSB I2机架，在GCM单板的前面板上有PP2S时钟和10M时钟的输出口。
用两根时钟电缆（BNC阳－SMB阴）分别连接仪器后背板的接线柱和基站的主用GCM单板上的时钟参考源的输出口。
具体为：TRIGGER IN接线柱接ZXC10 BTSB 机架的主用GCM面板的PP2S输出口，EXT REF IN接线柱连接主用GCM面板的10M输出口。
Agilent 电源供电系统操作手册说明书
ErrataTitle & Document Type: 6212B/6214B/6216B/6218B DC Power Supply Operating and Service ManualManual Part Number: 5950-1928Revision Date: November 1982About this ManualWe’ve added this manual to the Agilent website in an effort to help you support your product. This manual provides the best information we could find. It may be incompleteor contain dated information, and the scan quality may not be ideal. If we find a bettercopy in the future, we will add it to the Agilent website.HP References in this ManualThis manual may contain references to HP or Hewlett-Packard. Please note that Hewlett- Packard's former test and measurement, life sciences, and chemical analysisbusinesses are now part of Agilent Technologies. The HP XXXX referred to in this document is now the Agilent XXXX. For example, model number HP8648A is now model number Agilent 8648A. We have made no changes to this manual copy.Support for Your ProductAgilent no longer sells or supports this product. You will find any other availableproduct information on the Agilent Test & Measurement website:Search for the model number of this product, and the resulting product page will guideyou to any available information. Our service centers may be able to perform calibrationif no repair parts are needed, but no other support from Agilent is available.。

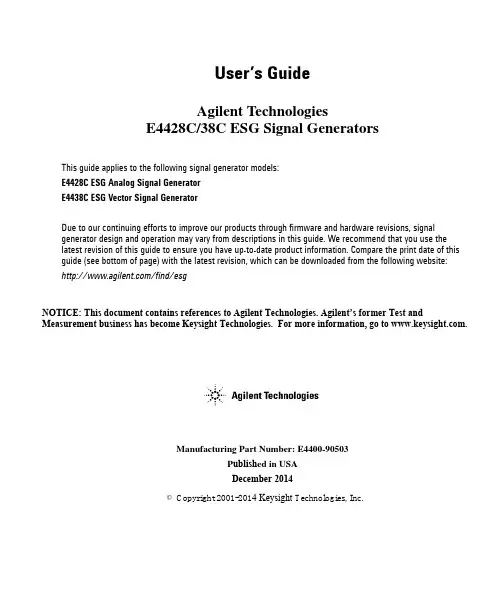

agilent e4428c 38c esg signal generators 用户手册说明书
