人教版高中物理选修3-1带电粒子在磁场中的运动典型例题和习题精选

高中物理学习材料
金戈铁骑整理制作
带电粒子在磁场中的运动典型例题和习题精选典型例题
关于带电粒子在磁场中的运动周期
例1 如图所示，正、负电子初速度垂直于磁场方向，沿与边界成角的方向射入匀强磁场中，求它们在磁场中的运动时间之比．
解析：正电子将沿逆时针方向运动，经过磁场的偏转角为：
负电子将沿顺时针方向运动，经过磁场的偏转角为
因为正、负电子在磁场中运动的周期相同（），故它们的角速度也相同，根
据可知，正、负电子在磁场中运动的时间之比为：
关于带电粒子在磁场中的运动轨迹
例2 如图所示的矩形abcd范围内有垂直纸面向外的磁感应强度为B的匀强磁场，且ab
长度为L，现有荷质比为的正高离子在a处沿ab方向射入磁场，求离子通过磁场后
的横向偏移y和偏向角（设离子刚好从C点飞出）．
解析：离子作匀速圆周运动从，易知圆心在图中的O处，
即a、c两处速度垂线的交点处．
横向偏移
故有
从图中易知偏向角即为圆心角，而
∴
习题精选
1、如图所示，在正交的匀强电场和匀强磁场区域内（磁场垂直纸面向里），有一离子（不计重力）从匀强电场左边飞入，恰能沿直线飞过此区域，则（）
A．若离子带正电，E方向应向下
B．若离子带负电，E方向应向上
C．若离子带正电，E方向应向上
D．不管离子带何种电荷，E的方向都向下
2、ab是一弯管，其中心线是半径为R的一段圆弧，将它置于一给定的匀强磁场中，磁场方向垂直于圆弧所在平面（即纸面），并且指向纸外，有一束粒子对准a端射入弯管，如图所示，粒子有不同的质量、不同的速度，但都是一价正离子，则（）
A．只有速度大小一定的粒子可沿中心线通过弯管
B．只有质量大小一定的粒子可沿中心线通过弯管
C．只有动量大小一定的粒子可沿中心线通过弯管
D．只有动能大小一定的粒子可沿中心线通过弯管
3、质子和粒子由静止出发经过同一加速电场加速后，沿垂直磁感线方向进入同一匀强磁场，则它们在磁场中的各运动量间的关系正确的是（）
A．速度之比为2：1B．周期之比为1：2
C．半径之比为1：2D．角速度之比为1：1
4、如图所示，一带电粒子（重力不计）在匀强磁场中沿图中轨
道运动，中央是一簿绝缘板，粒子在穿过绝缘板时有动能损失，由图
可知（）
A．粒子的动动方向是abcde
B．粒子带正电
C．粒子的运动方向是edcba
D．粒子在下半周期比上半周期所用时间长参考答案
1、AD
2、C
3、B
4、BC。

合集下载

高中物理人教版选修3-1第三章磁场6.带电粒子在匀强磁场中的运动含答案解析

高中物理人教版选修3-1第三章磁场6.带电粒子在匀强磁场中的运动学校:___________姓名：___________班级：___________考号：___________一、单选题1．洛伦兹力使带电粒子在匀强磁场中做匀速圆周运动，下列各图中均标有带正电荷粒子的运动速度、洛伦兹力及磁场B的方向，虚线圆表示粒子的轨迹，其中可能正确的是()A．B．C．D．2．两个质量相同、所带电荷量相等的带电粒子a、b，以不同的速率对准圆心O沿着AO方向射入圆形匀强磁场区域，其运动轨迹如图所示．不计粒子的重力，下列说法正确的是（）A．a粒子带正电，b粒子带负电B．a粒子在磁场中所受洛伦兹力较大C．b粒子动能较大D．b粒子在磁场中运动时间较长3．如图所示，两个相同的带电粒子，不计重力，同时从A孔沿AD方向射入一正方形空腔中，空腔中有垂直纸面向里的匀强磁场，两粒子的运动轨迹分别为a和b，则两粒子的速率和在空腔中运动的时间的关系是（）A．v a＝v b，t a<t b B．v a>v b，t a>t bC．v a>v b，t a<t b D．v a<v b，t a＝t b4．如图所示，直角三角形ABC中存在一匀强磁场，比荷相同的两粒子沿AB方向从A 点射入磁场，分别从AC边上的P、Q两点射出．则下列说法正确的是（）A．从P点射出的粒子速度大B．从Q点射出的粒子在磁场中运动的周期大C．从Q点射出的粒子，在磁场中运动的时间长D．两粒子在磁场中运动的时间一样长5．一带电粒子先在磁感应强度为B的匀强磁场中做匀速圆周运动，然后顺利进入磁感应强度为2B的匀强磁场中做匀速圆周运动，则（）A．粒子的速率加倍，周期减半B．粒子的速率减半，轨道半径不变C．粒子的速率不变，轨道半径变为原来的2倍D．粒子速率不变，周期减半二、多选题6．一个带电粒子以某一初速度射入匀强磁场中，不考虑其他力的作用，粒子在磁场中不可能做（）A．匀速直线运动B．匀变速直线运动C．匀变速曲线运动D．匀速圆周运动7．如图是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场分别为B和E．平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2．平板S下方有磁感应强度为B0的匀强磁场．下列表述正确的是（）A．质谱仪是分析同位素的重要工具B．速度选择器中的磁场方向垂直纸面向内C．能通过的狭缝P的带电粒子的速率等于E/BD．粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越小8．如图所示，回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电两极相连接的两个D形金属盒，两盒间的狭缝中形成的周期性变化的匀强电场，使粒子在通过狭缝时都能得到加速．两D形金属盒处于垂直于盒底面的匀强磁场中，磁场方向如图所示，设匀强磁场的磁感应强度为B，D形金属盒的半径为R，狭缝间的距离为d，匀强电场间的加速电压为U，要增大带电粒子（电荷量为q，质量为m，不计重力）射出时的动能，则下列方法中正确的是A．增大加速电场间的加速电压B．减小狭缝间的距离C．增大磁场的磁感应强度D．增大D形金属盒的半径三、填空题9．如图所示，一束电子（电荷量为e）以速度v垂直射入磁感应强度为B，宽度为d 的匀强磁场中，穿出磁场时的速度方向与电子原来入射方向的夹角为30°，则电子的质量是________，穿过磁场的时间是________．10．“上海光源”发出的光，是接近光速运动的电子在磁场中做曲线运动改变运动方向时产生的电磁辐射．如图所示，若带正电的粒子以某一速率进入匀强磁场后，在与磁场垂直的平面内做匀速圆周运动，已知粒子的电荷量为q，质量为m，磁感应强度为B，则其运动的角速度ω＝________．粒子运行一周所需要的时间称为回旋周期．如果以上情况均保持不变，仅增加粒子进入磁场的速率则回旋周期________（填“增大” “不变”或“减小”）．四、解答题11．如图所示为一速度选择器，也称为滤速器的原理图．K为电子枪，由枪中沿KA方向射出的电子，速度大小不一．当电子通过方向互相垂直的均匀电场和磁场后，只有一定速率的电子能沿直线前进，并通过小孔S．设产生匀强电场的平行板间的电压为300 V，间距为5 cm，垂直纸面的匀强磁场的磁感应强度为0．06 T，问：（1）磁场的方向应该垂直纸面向里还是垂直纸面向外？（2）速度为多大的电子才能通过小孔S?12．如图所示，在x轴上方有匀强电场，场强为E，在x轴下方有匀强磁场，磁感应强度为B，方向如图所示．在x轴上有一点M，离O点距离为L，现有一带电荷量为＋q、质量为m的粒子，从静止开始释放后能经过M点，如果此粒子放在y轴上，其坐标应满足什么关系？（重力不计）参考答案1．C【详解】A．由正电粒子的速度和磁场方向，根据左手定则判断得知，洛伦兹力向左背离圆心，粒子不可能沿图示轨迹做匀速圆周运动．故A错误．B．洛伦兹力方向不指向圆心，正电粒子不可能沿图示轨迹做匀速圆周运动．故B错误．C．由正电粒子的速度和磁场方向，根据左手定则判断得知，洛伦兹力指向圆心，提供向心力．故C正确．D．由正电粒子的速度和磁场方向，根据左手定则判断得知，洛伦兹力向上背离圆心，粒子不可能沿图示轨迹做匀速圆周运动．故D错误．故选C．2．C【详解】A．粒子向右运动，根据左手定则，b向上偏转，应当带正电；a向下偏转，应当带负电，故A错误．BC．洛伦兹力提供向心力，即：2vqvB mr=，得：mvrqB=，故半径较大的b粒子速度大，动能也大．由公式f=qvB，故速度大的b受洛伦兹力较大．故B错误，C正确．D．磁场中偏转角大的运动的时间也长；a粒子的偏转角大，因此运动的时间就长．故D错误．3．C【解析】由题图可知，半径R a＝2R b，由于带电粒子在匀强磁场中做匀速圆周运动的半径为R＝mvqB，又两个带电粒子相同，所以v a＝2v b。

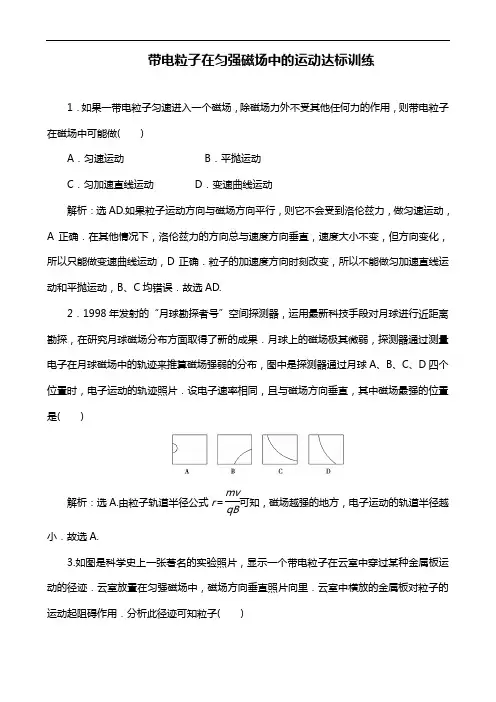

人教版物理选修3-1《带电粒子在匀强磁场中的运动》达标练习及答案
