膨润土降阻剂说明及施工要求
膨润土施工方案

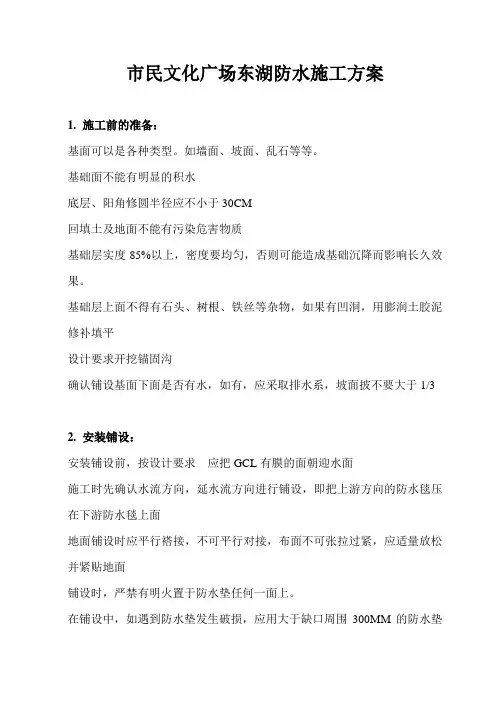

市民文化广场东湖防水施工方案1.施工前的准备：基面可以是各种类型。
如墙面、坡面、乱石等等。
基础面不能有明显的积水底层、阳角修圆半径应不小于30CM回填土及地面不能有污染危害物质基础层实度85%以上，密度要均匀，否则可能造成基础沉降而影响长久效果。
基础层上面不得有石头、树根、铁丝等杂物，如果有凹洞，用膨润土胶泥修补填平设计要求开挖锚固沟确认铺设基面下面是否有水，如有，应采取排水系，坡面披不要大于1/32.安装铺设：安装铺设前，按设计要求应把GCL有膜的面朝迎水面施工时先确认水流方向，延水流方向进行铺设，即把上游方向的防水毯压在下游防水毯上面地面铺设时应平行褡接，不可平行对接，布面不可张拉过紧，应适量放松并紧贴地面铺设时，严禁有明火置于防水垫任何一面上。
在铺设中，如遇到防水垫发生破损，应用大于缺口周围300MM的防水垫再覆盖在上面后再做固定处理。
3.搭接处理相互重叠300-500mm左右平面搭接只需撒上0.4-0.6Kq/m的膨润土粉在坡面和垂直搭接时，先把膨润土粉用水火化，调成泥状，再均匀涂在接逢处，再做固定处理任何形式搭接面要紧贴基础层，而且平整压实。
4.锚固处理GCL铺设前，四周均应开挖锚固沟，深500mm宽500mm,GCL铺设后，再用泥土回填压实。
5.保护层的处理一．回填300mm厚的泥土夯实二．浇注50-100mm厚混凝土三．回填200mm厚的黄砂四．可以在保护层上铺上鹅卵石或石块，既可加强保护又可美化景观五．任何方案保护层施工均应防止GCL破损，保护层的施工应该在GCL 搭接处理后进行6.GCL防水毯在垂直的混凝土墙面施工时，应使防水垫的顶部超出水平面20-30cm，并在顶部用钢钉固定，在防水垫的外侧，应砌清水砖墙以保护，最后在底部回填20-30CM泥土砌墙保护时，GCL应与墙面贴紧，如有空隙应填充混凝土。
大坡度斜面防水毯保护层可采用钢筋混凝土形式，厚度不小于10CM GCL在水池施工时，要使GCL的顶部超出水平面20-30CM，并在顶部用扁钢和钢钉固定，两侧和底部，则应浇注钢筋混凝以保护。
降阻剂使用方法
使用方法：液体：塑料桶包装，25㎏/桶，外加使用配料；配料分为大袋、小袋（四小袋连在一起）两种；使用时，选择一敞口容器，将液体倒入其中，再将大袋倒入容器内，以每分钟120转速度搅拌，直至溶液中无白色颗粒。
小袋（固化剂）最后加入，根据土壤的渗透情况倒入接地极周围；待凝固后，取细土回填。
但要注意聚合速度，防止凝固在桶内。
粉剂：纸箱包装，17.5±0.5㎏/箱，使用时每箱加水82㎏，调成液体100㎏。
（1）垂直法用钻孔机进行钻孔，直径在200㎜左右，将地极放入孔的中央，将搅拌好的降阻剂倒入其中，待凝固后，回填土夯实；也可采用人工挖坑的方式，挖到要求的深度，利用磨具，顺次培土，形成孔状，逐次注入降阻剂。
（2）水平法挖一宽400mm，深1200㎜水平沟，于沟底挖一个200×200㎜的小槽，将备好的极架把地极架在槽的中央（离开地面），然后注入降阻剂，凝固后，取细土回填。
降阻剂用量：一般每延长米用25㎏，24小时后测试，阻值较稳定。
注意事项：1、接地极可选择Φ50钢管，Φ20以上圆钢，＜45×4以上角钢，40×4扁钢均可；2、降阻剂凝固时受水温限制，温度在0℃～10℃时，凝固时间为20～40分钟；水温在20°C～30°C时，凝固时间为2～5分钟；冬季施工可加热提高水温，以缩短凝固时间。
3、降阻剂在浇注时，应视实际情况而定，土壤渗透率差的地方，可早一点倒入，土壤渗透率好的地方，可晚一点倒入；一般降阻剂在搅拌时颜色渐白，液体变稠，即可倒入地沟中。
4、回添土至少要有300㎜以上细土，防止破坏降阻剂表面的完整性；影响降阻效果；5、接地极在焊接时，扁钢搭接长度至少为宽度的2倍以上，四面焊接；圆钢搭接长度为直径的6倍以上，两面焊接；6、本产品无毒、无味、无污染、无腐蚀，应放在阴凉、干燥及通风的库房内，禁止日晒，使用后的空桶禁止盛装食用水、油。
7、本产品储存期一年。
降阻剂需量及施工方案
降阻剂需量及施工方案
（1）降阻剂调制比例及需量
按降阻剂：水=3:2的比例调制。
60个接地点的1.5m接地极，按用量
35kg/m，则一个接地极的用量大约为52.5kg，60个接地极用共3125kg降阻剂，使用时按10%的裕量，共需降阻剂3500kg左右。
（2）降电阻剂现场调制方法
首先按设计要求将接地体布置完毕，然后现场以降电阻剂/水=3/2的比例加水，二者可在一个大口容器中搅拌均匀，如有条件用搅拌机最好，（无条件可
在现场选择一平地，上铺铁板，用铁锹搅拌均匀）。
要求容器底不见干粉，但
也不要太稀，整体成浆糊状后倒入已放好接地体的坑中（切忌不可固化后再放入）。
（3）垂直接地极降阻剂施工工艺（见图）
1、挖坑：挖2米深，底径200毫米的垂直圆坑或方孔。
挖孔时可用200毫
米的钢管、木板或其他材料做成的模具，放入坑中，周围用湿土夯实，拔出模
具可成如图的竖孔。
在圆竖坑或方孔中插设金属接地体。
2、施用降阻剂1.5米，待降电阻剂表面凝固后，在靠近降电阻剂表层部位
回填0.2米厚的细土，然后回填土壤并夯实（注意不要将石头及其它杂质回填）。
（4）注意事项
1、降电阻剂要均匀的施加在接地体周围，不能有脱节现象。
2、为防止电位不同引起的电化学腐蚀，在施加降电阻剂和不施加降电阻剂的连接处，要刷沥青漆（防腐漆）进行过渡处理。
3、本产品无毒、无污染，如操作时粉末溅到手、脸、眼上时可用洗衣粉或肥皂洗净即可。
4、产品要严防受潮，须存放在不受雨淋的干燥通风处。
第十五章 GPF-94高效膨润土降阻防腐剂及其工程应用
二、高效膨润土降阻防腐剂的使用方法
1、大中型接地网的降阻处理地网面积在5000m2 以上的大中型 地网, 地网内水平接地体施加降阻剂后, 只改善地网均压和防腐 性能, 由于屏蔽作用, 降阻的功效甚微。大型接地网的降阻以外 延法加降阻剂和深井法加降阻剂较好;还可采用深井爆破制裂— 压力灌降阻剂法在接地网的四周水平射线终端, 用钻孔机或钻井 机在地中垂直钻直径10～12cm , 深度30～80m 的深孔, 在孔中插 入电极, 沿孔的整个深度每间隔一定距离安放炸药进行爆破制裂, 再将高效膨润土粉加水调成浆糊状, 用压力机将降阻剂浆压入深 孔中及爆破制裂产生的缝隙中, 以达到通过降阻剂将地下大范围 的土壤内部沟通并加强接地极与土壤(或岩石)的接触, 较大幅度 地降低接地电阻, 一般炸药安放的间隔为8～10m , 每处放炸药 2～4kg, 每孔用炸药量15～25kg, 制裂宽度可达2～10m, 降阻剂 粉用量2000～3500kg。如果在一定位置用钻孔机垂直钻一定深 度的孔, 形成若干根垂直接地极, 对每根垂直接地极分别采用深 孔爆破制裂——压力灌降阻剂法,最后形成一定尺寸的立体地网。
4、均压作用和冲击特性 由于接地体施加降阻剂后扩大了接地体的有效截面, 增大 了散流面积, 起到了很好的均压作用, 减小了地面电位梯度。 高效膨润土降阻防腐剂具有非线性冲击特性, 电流密度增大, 电阻率下降, 对降低工频接地电阻及冲击接地电阻有较好的 效果。试验中发现: 不用降阻剂时, 接地体在承受冲击电流时, 产生高电位, 使用降阻剂后, 接地电阻和电位均降低。减少了 接地极上的冲击波陡度, 其冲击特性得到较大的改善。 5、无污染、无毒性 高效膨润土降阻防腐剂的基料为钙基膨润土,添加剂中不 含任何有毒化学物质, 经环保部门对生产流程、工艺、样品 和使用场所进行了严格检测证明: 该降阻剂在生产和使用过 程中对人体健康无危害, 对地下水资源和环境无污染、无毒 性, 安全可靠。
土-膨润土垂直阻隔施工及质量控制
土-膨润土垂直阻隔施工及质量控制1土-膨润土垂直阻隔施工前应进行回填料的配合比试验，满足渗透系数、化学相容性及施工和易性要求。
2土-膨润土垂直阻隔的回填料由母土、膨润土和水混合而成，满足以下要求：1母土应优先选用场地清洁土料，宜选用粉砂或粉土。
2膨润土宜选用天然膨润土，粒径大于0.075mm的颗粒质量不大于总质量的4%，含水量不大于10%。
膨润土宜掺入水中水化24小时后与其它材料混合搅拌。
3水应为淡水，宜选用自来水。
4应进行配合比试验和坍落度试验，确定回填料的母土、膨润土和水的比例，满足坍落度在75~150mm范围内、渗透系数不大于1.0 10-7 cm/s。
5回填料的密度应比开挖沟槽护壁的膨润土泥浆密度大240kg/m3以上。
3土-膨润土垂直阻隔的回填料配合比初步确定后应进行长期渗透试验，评价回填料与地下水的化学相容性。
当化学相容性不满足要求时，应调整回填料原料、配合比或添加改性剂。
4土-膨润土垂直阻隔回填料配合比确定后宜测定指示性污染物在土-膨润土回填料中的扩散系数和阻滞因子等污染物迁移参数。
5土-膨润土垂直阻隔采用沟槽开挖法施工时，宜根据场地条件修筑导墙。
6土-膨润土垂直阻隔施工前，应按本标准附录H的规定验算开挖过程中沟槽的稳定性，稳定安全系数应不小于1.1，验算工况包括沟槽开挖至各土层底面、沟槽开挖至设计深度。
7垂直阻隔沟槽开挖时应采用膨润土泥浆护壁，护壁泥浆应满足以下要求：1膨润土掺量宜不小于水的质量的5%。
2采用马氏漏斗黏度计测定的膨润土泥浆表观黏度应不小于36s。
3膨润土泥浆pH值应在7~9范围内。
4膨润土泥浆密度宜不小于1.03g/cm3且不大于1.20 g/cm3。
5在690kPa的气压下30分钟膨润土泥浆滤液损失量应不大于30cm3。
6新配制的膨润土泥浆应水化24小时后使用。
7 持续搅拌水和膨润土的混合液体，直到膨润土颗粒充分水化。
8储存的膨润土泥浆应不停地搅拌再循环，以保持均匀混合状态。
土工合成材料膨润土垫(GCL)施工

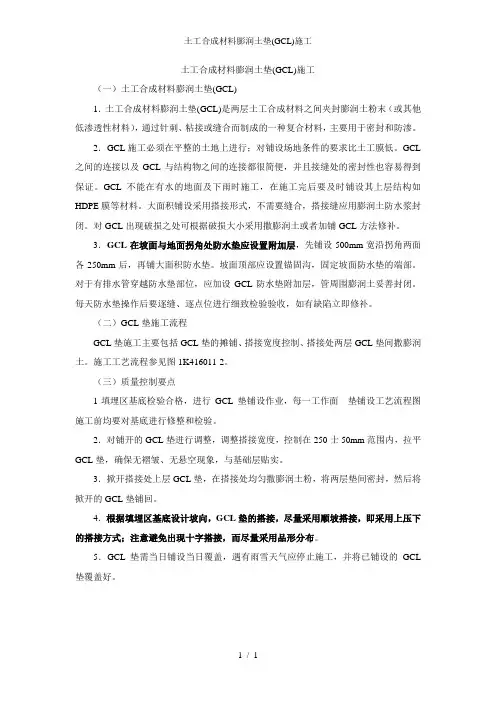

土工合成材料膨润土垫(GCL)施工土工合成材料膨润土垫(GCL)施工（一）土工合成材料膨润土垫(GCL)1．土工合成材料膨润土垫(GCL)是两层土工合成材料之间夹封膨润土粉末（或其他低渗透性材料），通过针刺、粘接或缝合而制成的一种复合材料，主要用于密封和防渗。
2．GCL施工必须在平整的土地上进行；对铺设场地条件的要求比土工膜低。
GCL 之间的连接以及GCL与结构物之间的连接都很简便，并且接缝处的密封性也容易得到保证。
GCL不能在有水的地面及下雨时施工，在施工完后要及时铺设其上层结构如HDPE膜等材料。
大面积铺设采用搭接形式，不需要缝合，搭接缝应用膨润土防水浆封闭。
对GCL出现破损之处可根据破损大小采用撒膨润土或者加铺GCL方法修补。
3．GCL在坡面与地面拐角处防水垫应设置附加层，先铺设500mm宽沿拐角两面各250mm后，再铺大面积防水垫。
坡面顶部应设置锚固沟，固定坡面防水垫的端部。
对于有排水管穿越防水垫部位，应加设GCL防水垫附加层，管周围膨润土妥善封闭。
每天防水垫操作后要逐缝、逐点位进行细致检验验收，如有缺陷立即修补。
（二）GCL垫施工流程GCL垫施工主要包括GCL垫的摊铺、搭接宽度控制、搭接处两层GCL垫间撒膨润土。
施工工艺流程参见图1K416011-2。
（三）质量控制要点1·填埋区基底检验合格，进行GCL垫铺设作业，每一工作面垫铺设工艺流程图施工前均要对基底进行修整和检验。
2．对铺开的GCL垫进行调整，调整搭接宽度，控制在250士50mm范围内，拉平GCL垫，确保无褶皱、无悬空现象，与基础层贴实。
3．掀开搭接处上层GCL垫，在搭接处均匀撒膨润土粉，将两层垫间密封，然后将掀开的GCL垫铺回。
4．根据填埋区基底设计坡向，GCL垫的搭接，尽量采用顺坡搭接，即采用上压下的搭接方式；注意避免出现十字搭接，而尽量采用品形分布。
5．GCL垫需当日铺设当日覆盖，遇有雨雪天气应停止施工，并将已铺设的GCL 垫覆盖好。
物理性_降阻剂用量计算及施工说明
施工说明降阻剂1、产品简介泊头市永安防雷器材有限公司经长期工程实践研发出的一种粉状高新接地产品。
该产品具有防腐性能优、导电性能稳定、降阻性能高效等特点。
该产品大量应用于电力、冶金、石化、通讯、金融等领域的接地系统工程。
2、产品使用2.1 降阻剂用量根据设计接地体长（L ）直径（D ）的几何尺寸，则Ld D W π42=式中：W ：降阻剂用量（T ）L ：接地体长（m ）D ：接地体等效直径（m ）d: 降阻剂当量比重2.2 降阻剂浆料调制降阻剂与水通常按2：1（重量比），视其土壤干湿程度可适当增加水量。
在斗车或其它容器内搅拌均匀成浆料即可使用。
2.3 降阻剂接地施工2.3.1垂直接地体a) 对于土壤深度在2.5～3m 的浅井，可人工挖掘直径较大的坑，达深度后放入设计要求的模具（直管或木柱），逐步回填细土逐层夯实并逐步拔模成型。
对于深井或硬质土壤，可机械成型；b)在坑中心放入接地极，灌浆。
灌浆时要不断搅动浆料，排除空气，防止形成空洞； c)接地极间按设计要求连结并做防腐处理。
若采用焊接方式，须防虚焊。
2.3.2水平接地体a)b)c)将拌好的降阻剂浆料均匀地灌入沟槽内包裹接地极，待初凝后用细土回填夯实即可。
3、注意事项1.降阻剂要均匀的施加在接地极周围，不能有脱节现象。
2.回填土时,要求选用细土，禁用石块、砖头等建筑垃圾。
3.焊接部分，一定要用降阻剂包裹好。
4.降阻剂灌下后不能再敲打，搬动接地极,以免造成空气间隙,影响接地效果。
5.产品要严防受潮，须存放在不受雨淋的干燥通风处。
25_膨润土改性土壤调理剂
膨润土改性土壤调理剂第一部分膨润土改性土壤调理剂概述 (2)第二部分改性膨润土的理化性质 (4)第三部分土壤调理剂的作用机理 (6)第四部分膨润土改性方法的研究进展 (8)第五部分改性膨润土对土壤的影响分析 (10)第六部分改性膨润土的应用效果评价 (12)第七部分不同类型土壤调理剂的比较 (14)第八部分膨润土改性土壤调理剂的发展趋势 (17)第九部分国内外研究现状及存在问题 (20)第十部分对未来研究与应用的展望 (23)第一部分膨润土改性土壤调理剂概述膨润土改性土壤调理剂概述膨润土是一种以蒙脱石为主要成分的天然粘土矿物，其独特的层状结构和吸附性能使其在农业、环保、化工等领域具有广泛应用。
近年来，随着人们对土壤健康和可持续发展的重视，研究者们开始关注利用膨润土改性土壤调理剂来改善土壤理化性质、增强作物生长环境以及提高农产品品质等方面的研究。
1.膨润土改性土壤调理剂的定义及作用机理土壤调理剂是指用于改善土壤物理、化学和生物特性的物质，可降低土壤板结程度、改善土壤通气性、增加土壤持水能力和养分有效性等。
膨润土改性土壤调理剂则是在原有的膨润土基础上进行化学或物理处理，使其具有更优异的土壤改良效果。
膨润土改性土壤调理剂的作用机理主要包括以下几个方面：(1)改善土壤结构：膨润土的片状结构能有效改善土壤团粒结构，减少土壤颗粒之间的摩擦力，从而降低土壤紧实度，提高土壤孔隙度，有利于空气流通和水分渗透。
(2)提高土壤肥力：膨润土具有较强的阳离子交换能力，能够吸附和释放植物所需的营养元素，如钾、钙、镁等，并且可以吸附和钝化重金属离子，降低其对植物的危害。
(3)增强微生物活性：膨润土对土壤微生物有一定的刺激作用，可以促进微生物的增殖和活动，有利于土壤中有机质的分解和转化，提高土壤肥力。
(4)提高农作物抗逆性：膨润土改性土壤调理剂可以改善根际微环境，增强植物对病虫害的抵抗力，有助于提高农作物的产量和品质。
2.膨润土改性土壤调理剂的应用现状与前景目前，国内外已有多项研究表明，膨润土改性土壤调理剂在改善土壤质量、提高农作物产量和品质等方面具有良好效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高效膨润土降阻剂
雷鹰科技高效膨润土降阻剂是经武汉高压研究所检测通过的环保
物理型降阻剂，此产品附设在接地体周围，除了有明显的降阻效果外，
还能保护接地体不被周围土壤所腐蚀，延长接地体的使用寿命，且又不
污染周围的土壤和环境。
高效膨润土降阻剂降阻防腐原理
减少接地电阻最直接的方法是延长接地导体，扩大地网面积或打深或打深井处理，但采用这些方法有时受到场地的限制且钢材用量增加还达不到预期的效果，因而十分不经济。
降阻剂的降阻原理在于其本身的电阻率非常低，当其包着
接地材料时相当于增大接地电极的等效半径，又由于它与接地电极接触和接
触面积加大而减小与接地电极之间的接触电阻，从而降低了接地体的总电阻。
降阻剂的构成可分为电子导电型和离子导电型。
其中电子导电型受气候因素影响较小，长效性好，而且不产生腐蚀。
降阻剂的PH值在9-12 范围内呈弱碱性最为理想。
因为碱性物质能在钢铁接地极表面形成一层钝化膜，保护接地极免受土壤的腐蚀，由于土壤成分的不均匀性，使埋地电极产生电池腐蚀，降阻剂通过紧密地围裹电极，防止其他杂质的渗入使发生腐蚀的离子交换不在电极中进行，而是在降阻剂与土壤的接口进行，从而达到保护接地极降低腐蚀的目的。
高效膨润土降阻剂产品特性
1，由于具有较低的电阻率，较高的吸水性和保水性，因而具有较好的稳定降阻作用。
2，由于具有较好的防腐性和稳定性，对接地网有很好的保护作用，因而具有很好的长效性，
3，由于具有很好的冲击特性和均压效果，不但能降低工频接地电阻，而且还能降低冲击接地电阻。
4，不仅对中小型接地网有较大的降阻作用，而且对大型地网只要处理得当，也能起到一定的降阻作用，更主要的是其防腐作用和均压效果，也会带来很好的效益。
5，高效膨润土降阻剂经环保部门对生产流程、工艺、样品和使用场所进行严格检测。
结果证实降阻剂在生产过程中无污染，对工人身体健康无危害。
降阻剂本身不含铅、砷等有害有毒元素，在使用过程中对周围环境和地下水资源无污染、无毒性、安全可靠。
6，接地体四周施剂后相当于扩大接地体的有效接触面积，因而起到了很好的均压作用，减少了跨步电压和设备的接触电压。
适用范围
• 发电站、变电站、输电线路及通讯线路杆塔的接地装置；
• 移动通信基站、电视塔、微波塔、无线电台、雷达站、邮电、铁路等通讯设备的接地装置；
• 电子计算机及微电子设备的接地装置；
• 石油化工厂、储油库、高层建筑的接地装置；
• 各种仪器、仪表的工作、保护接地装置；
施工用量说明
接地形式
用量Kg/m
土壤电阻Ω.m率ρ≤5 00Ω.m
500Ω.m
ρ≤10
00Ω.m
1000Ω.m
ρ≤20
00Ω.m
ρ20
00Ω.m
水平8-12 10-20 18-25 25-30
垂直10-15 15-20 25-30 30-35
施工方法
•垂直接地极的安装：开挖一直径为 100-200mm 深（井）孔，井深应比接地极长50-100mm。
将少量降阻剂灌入孔内，然后放入接地极（尽量使其立于孔的中央），接着继续灌入降阻剂，直至覆盖接地极，再回填细土壤。
•水平接地极的安装：开挖一深0.65米的梯形沟，沟底约宽0.1-0.3 米，略长于接地极。
先在沟底敷设部分降阻剂，然后将接地极放入，继续敷设降阻剂，直至覆盖接地极，再回填细土壤。
• 材料和水的比例为1 ：0.5-1：0.8之间，搅拌均匀，有条件的话，可借用搅拌机搅拌10分钟左右。
• 降阻剂应全部包覆接地极，这一点十分重要。
• 待降阻剂表面基本凝固后，先回填一层细土，回填时应由沟边向中心回填，然后可回填原来土壤，并且夯实。
乌鲁木齐志信泰电气设备有限公司 2013年12月31日。
