CAD绘制直线、圆及简单平面图形
上机练习
1.利用点的绝对或相对直角坐标绘制左图所示的图形。 2.输入点的相对坐标画线，如右图所示。
3.打开极轴追踪、对象捕捉及捕捉追踪功能画线，如左图所示。 4.用OFFSET、TRIM等命令绘制右图所示的图形。
5.用OFFSET、TRIM等命令绘制左图所示的图形。 6.绘制右图所示的图形。
7.绘制左图所示的图形。 8.绘制右图所示的图形。
范例：使用LINE命令并结合极轴追踪、自动追踪功能，将左图修改为右图。
2.4实战提高 1.打开极轴追踪、对象捕捉及捕捉追踪功能画线，如图所示。
主要绘图过程：
（1）
（2）
（3）
2.打开极轴追踪、对象捕捉及捕捉追踪功能画线，如图所示。
3.打开极轴追踪、对象捕捉及捕捉追踪功能画线，如图所示。
3 画直线构成的平面图形（三）
范例：如图所示，利用角度覆盖方式画垂线BC及斜线DE。
3.4用XLINE命令画水平、竖直及倾斜直线
XLINE命令可以画无限长的构造线，利用它能直接画出水平方向 、竖直方向、倾斜方向及平行关系的线段，作图过程中采用此命令 画定位线或绘图辅助线是很方便的。
范例：用XLINE命令将左图修改为右图。
3.6打断线段
以下主要介绍平行线、垂线及任意角度斜线等的画法。
3.1画平行线
OFFSET命令可将对象平移指定的距离，创建一个与原对象类似 的新对象。使用该命令时，用户可以通过两种方式创建平行对象， 一种是输入平行线间的距离，另一种是指定新平行线通过的点。 范例： 如左图所示，用OFFSET命令将左图修改为右图。
4.4倒斜角 倒斜角是用一条斜线连接两个对象。倒角时既可以输入每条边的倒
角距离，也可以指定某条边上倒角的长度及与此边的夹角。 范例：如左图示，用CHAMFER命令将左图修改为右图样式。
4.5实战提高
1.用LINE、CIRCLE、OFFSET、TRIM等命令绘制图形，如图所示。
主要绘图过程： （1）
（2）
（3）
2.用LINE、CIRCLE、OFFSET、TRIM等命令绘制图形，如图所示。
3.用LINE、CIRCLE、OFFSET、TRIM等命令绘制图形，如图所示。
5 综合练习──画直线构成的图形
1.用LINE、OFFSET及TRIM等命令绘图，如图所示。
主要绘图过程：
（1）
（2）
（3）
3.2 利用垂足捕捉“PER”画垂线
若是过线段外的一点A作已知线段BC的垂线AD，则可使用
LINE命令并结合垂足捕捉“PER”绘制该垂线，如图所示。
3.3 利用角度替代方式画垂线和倾斜直线
如果要沿某一方向画任意长度的线段，用户可在AutoCAD提 示输入点时，输入一个小于号“<”及角度值，该角度表明了画线的 方向，AutoCAD将把光标锁定在此方向上，移动光标，线段的长度就 发生变化，获取适当长度后，单击鼠标左键结束，这种画线方式称 为角度替代。
1.2输入点的坐标画线
绝对直角坐标的输入格式为“x，y”。 绝对极坐标的输入格式为R<。 相对直角坐标的输入形式为“@x,y”。 相对极坐标的输入形式为“@R<”。
点的坐标如左图所示。 已知A点的绝对坐标及图形尺寸，如右图所示，用LINE命令绘制此图形。
1.3使用对象捕捉精确画线
为帮助用户快速、准确地拾取圆心、中点及端点等几何点，AutoCAD提供了许多对象捕捉 工具，这些工具包含在的【对象捕捉】工具栏上。
使用LINE命令并结合正交模式画线，如图所示。
2.2使用极轴追踪画线
打开极轴追踪功能后，光标就可按用户设定的极轴方向移动， AutoCAD将在该方向上显示一条追踪辅助线及光标点的极坐标值，如左图 所示。
范例：使用极轴追踪功能画线，如右图所示。
2.3使用对象捕捉追踪画线
使用对象捕捉追踪功能时，用户 必须打开对象捕捉模式。AutoCAD首先捕 捉一个几何点作为追踪参考点，然后按 水平方向、竖直方向或设定的极轴方向 进行追踪，如图所示。建立追踪参考点 时，用户不能单击鼠标左键，否则， AutoCAD就直接捕捉参Hale Waihona Puke 点了。（4）（5）
2.用LINE、CIRCLE、OFFSET、TRIM等命令绘图，如图所示。
6 综合练习──画直线和圆弧
1.用LINE、CIRCLE、OFFSET、TRIM等命令绘图，如图所示。
主要绘图过程： （1）
（3）
（2）
2.用LINE、CIRCLE、OFFSET、TRIM等命令绘图，如图所示。 重点练习： 130度的直线和 R20的圆弧
主要绘图过程：
（1）
（2）
（3）
（4）
（5）
（6）
2.用LINE、OFFSET、EXTEND、TRIM等命令绘图，如图所示。
3.用LINE、OFFSET、EXTEND及TRIM等命令绘图，如图所示。
4 画直线、圆及圆弧等构成的平面图形
以下主要介绍切线、圆和过渡圆弧的绘制方法。
4.1画切线
画切线的情况一般有以下两种。 过圆外的一点作圆的切线。 绘制两个圆的公切线。
用户可利用LINE命令并结合切点捕捉“TAN”来绘制切线。 范例：如左图所示，用LINE命令将左图修改为右图。
4.2画圆及圆弧连接
用CIRCLE命令绘制圆，默认的画圆方法是指定圆心和半径。 此外，还可通过两点或3点来画圆。CIRCLE命令也可用来绘制过 渡圆弧，方法是先画出与已有对象相切的圆，然后用TRIM命令修 剪多余线条。
AutoCAD的辅助画线工具包括正交、极轴追 踪及对象捕捉追踪等，利用这些工具，用户可以 高效地绘制直线。
2.1利用正交模式辅助画线
单击状态栏上的
按钮，打开正交模式。在正交模式下，
光标只能沿水平或竖直方向移动。画线时，若同时打开该模式，则
只需输入线段的长度值，AutoCAD就自动画出水平或竖直线段。
用CIRCLE及TRIM命令将左图修改为右图样式。
注意：圆弧没有“ 相切相切半径”方式， 只能通过画圆间接得到。
4.3倒圆角
倒圆角是利用指定半径的圆弧光滑地连接两个对象，操作的对象包括 直线、多段线、样条线、圆及圆弧等。对于多段线可一次将其所有顶点 都光滑地过渡。
范例：如左图示，用FILLET命令将左图修改为右图样式。
范例： 请用LINE命令将左图修改为右图--练习对象捕捉的运用。
1.4实战提高
1.输入点的相对坐标画线及利用对象捕捉精确画线，如图所示。
主要绘图过程：
（1）
（2）
（3）
2.输入点的相对坐标画线及利用对象捕捉精确画线，如图所示。
3.输入点的相对坐标画线，如图所示。
2 画直线构成的平面图形（二）
（边界边为两条直线，延伸对象也为两条直线） 范例：用BREAK命令将左图修改为右图。
3.使8修用TR剪IM命线令条可将多余线条修剪掉。启动该命令后，
用户首先指定一个或几个对象作为剪切边（可以想象为剪 刀），然后选择被修剪的部分。
范例：用TRIM命令将左图修改为右图。
3.9实战提高
1.用LINE、OFFSET、EXTEND、TRIM等命令绘图，如图所示。
BREAK命令可以删除对象的一部分，常用于打断直线、 圆、圆弧及椭圆等。此命令既可以在一个点处打断对象，也 可以在指定的两点间打断对象。
范例：用BREAK命令将左图修改为右图。
3.7延伸线段
利用EXTEND命令可以将直线、曲线等对象延伸到 一个边界对象，使其与边界对象相交。有时边界对象可能是
隐含边界，这时对象延伸后并不与边界直接相交，而是与 边界的隐含部分（延长线）相交。 注意：隐含边界的方式可使两条不相交的直线相交。
1.1画直线
LINE命令可在二维或三维空间中创建线段。发出 命令后，用户通过鼠标指定线段的端点或利用键盘输入端 点坐标，AutoCAD就将这些点连接成线段。LINE命令可 生成单条线段，也可生成连续折线，不过，由该命令生成 的连续折线并非一个单独的对象，折线中每条线段都是独 立对象，可以对其分别进行编辑操作。
第三讲 绘制直线、圆及 简单平面图形
绘图任务：
输入线段端点的坐标画线。 打开正交模式画水平和竖直线段。 使用对象捕捉、极轴追踪及捕捉追踪功能画线。 画平行线和垂线。 调整线条长度和延伸线条。 修剪多余线条。 画圆、圆弧连接及圆的切线等。
1 画直线构成的平面图形（一）
目标：掌握输入点的坐标画线和怎样捕 捉几何对象上的特殊点等。

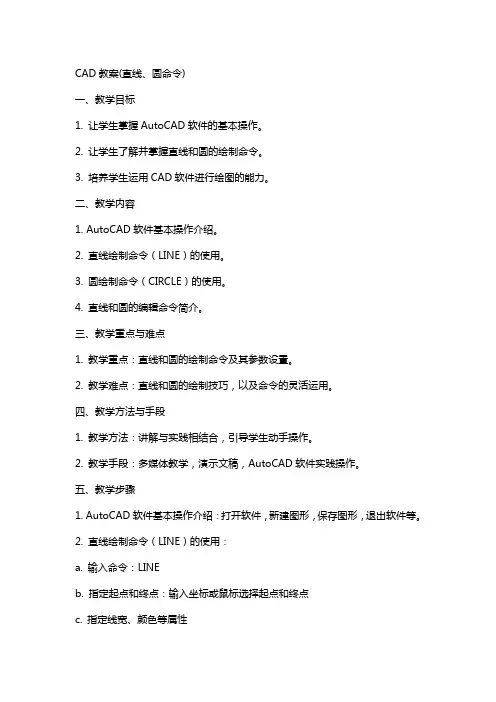

CAD教案(直线、圆命令)
CAD教案(直线、圆命令)一、教学目标1. 让学生掌握AutoCAD软件的基本操作。
2. 让学生了解并掌握直线和圆的绘制命令。
3. 培养学生运用CAD软件进行绘图的能力。
二、教学内容1. AutoCAD软件基本操作介绍。
2. 直线绘制命令（LINE）的使用。
3. 圆绘制命令（CIRCLE）的使用。
4. 直线和圆的编辑命令简介。
三、教学重点与难点1. 教学重点：直线和圆的绘制命令及其参数设置。
2. 教学难点：直线和圆的绘制技巧，以及命令的灵活运用。
四、教学方法与手段1. 教学方法：讲解与实践相结合，引导学生动手操作。
2. 教学手段：多媒体教学，演示文稿，AutoCAD软件实践操作。
五、教学步骤1. AutoCAD软件基本操作介绍：打开软件，新建图形，保存图形，退出软件等。
2. 直线绘制命令（LINE）的使用：a. 输入命令：LINEb. 指定起点和终点：输入坐标或鼠标选择起点和终点c. 指定线宽、颜色等属性d. 绘制直线3. 圆绘制命令（CIRCLE）的使用：a. 输入命令：CIRCLEb. 指定圆心：输入坐标或鼠标选择圆心c. 指定半径：输入半径值或鼠标测量半径d. 指定圆宽、颜色等属性e. 绘制圆4. 直线和圆的编辑命令简介：选择命令（SELECT）、移动命令（MOVE）、缩放命令（SCALE）等。
5. 课堂练习：让学生动手操作，绘制简单的图形，巩固所学知识。
六、教学拓展1. 教学内容：a. 直线和圆的快捷键操作。
b. 直线和圆的相对位置关系。
c. 利用直线和圆创建复杂图形。
2. 教学方法与手段：讲解与实践相结合，引导学生动手操作，进行实际案例分析。
七、课堂练习1. 练习内容：a. 利用直线和圆绘制简单的平面图形，如三角形、四边形等。
b. 利用直线和圆创建一个简单的房间布局图。
2. 教学方法与手段：学生独立操作，教师巡回指导，解答学生疑问。
八、课后作业1. 作业内容：a. 复习直线和圆的绘制命令及参数设置。
CAD绘图基础知识教学课件PPT课件
VS
尺寸标注
遵循国家标准和行业规范，选择合适的标 注类型和样式，使用“DIM”命令进行尺 寸标注，确保标注的准确性和一致性。
复杂二维图形综合应用案例
案例一
机械零件图绘制。涉及直线、圆 、多边形等基本图形绘制，以及 文字标注和尺寸标注等规范应用 。
案例二
建筑设计平面图绘制。包括墙体 、门窗、家具等元素的绘制，以 及面积计算、房间功能标识等内 容的添加。
CAD绘图基础知识 教学课件PPT课件
目录
CONTENTS
• CAD绘图概述 • CAD绘图基础知识 • 二维图形绘制技巧与实例分析 • 三维建模基础知识与操作指南 • CAD绘图高级功能介绍与实战演
练 • CAD绘图在各行各业中应用案例
分享
01
CAD绘图概述
CAD定义与发展历程
定义
CAD（Computer-Aided Design， 计算机辅助设计）是指利用计算机及 其图形设备帮助设计人员进行设计工 作。
THANKS
感谢您的观看
02
CAD绘图基础知识
坐标系与坐标输入方法
世界坐标系（WCS）
CAD中的默认坐标系，固定不变，用于定义 绝对位置。
用户坐标系（UCS）
用户可自定义的坐标系，可移动和旋转，方 便绘图。
绝对坐标
以原点（0,0）为基准，输入点的准确位置 。
相对坐标
以前一个点为基准，输入点与点之间的相对 距离和角度。
图层管理与属性设置技巧
01
图层概念
将不同对象放置在不同图层上，方 便管理和编辑。
图层属性设置
设置图层的颜色、线型、线宽等属 性，使图形更具表现力。
03
02
图层创建与命名
计算机辅助设计AutoCAD 2008中文版基础教程第3章 绘制直线、圆及简单平面图形
3.1
画直线构成的平面图形（一）
3.2
画直线构成的平面图形（二）
3.3
画直线构成的平面图形（三）
3.4
画直线、圆及圆弧等构成的平面图形
3.5
综合实训──画直线构成的图形 综合实训──画直线、圆及圆弧连接
3.6
3.7
综合实训──绘制三视图
构成平面图形的主要图形元素是直线和圆 弧，学会这些图元的绘制方法并掌握相应的绘 图技巧是进行高效设计的基础。 通过本章的学习，读者可以掌握LINE、 CIRCLE、OFFSET、LENGTHEN、TRIM、XLINE、 FILLET及CHAMFER等命令的用法，并且能够灵 活运用这些命令绘制简单图形。
【例３-１】
指定下一点或 指定下一点或
使用LINE命令画直线。
[放弃(U)]: [放弃(U)]: [闭合(C)/放弃(U)]: [闭合(C)/放弃(U)]: U [闭合(C)/放弃(U)]: [闭合(C)/放弃(U)]: C //单击A点， 如图3-1所示 //单击B点 //单击C点 //单击D点 //放弃D点 //单击E点 //使线框闭合
命令: _line指定第一点:
结果如图3-1所示。
图3-1
画直线
【命令选项】
指定第一点：在此提示下，用户需指定直线的起 始点，若此时按Enter键，AutoCAD将以上一次所 画线段或圆弧的终点作为新直线的起点。 指定下一点：在此提示下，输入线段的端点，按 Enter键后，AutoCAD继续提示“指定下一点”， 用户可输入下一个端点。若在“指定下一点”提 示下按Enter键，则命令结束。 放弃(U)：在“指定下一点”提示下，输入字母 “U”，将删除上一条直线，多次输入“U”，则 会删除多条直线。该选项可以及时纠正绘图过程 中的错误。 闭合(C)：在“指定下一点”提示下，输入字母 “C”，AutoCAD将使连续折线自动封闭。
机械制图与cad基础习题集答案
机械制图与cad基础习题集答案机械制图与CAD基础习题集是机械工程领域中非常重要的学习材料，它帮助学生掌握机械制图的基础知识和CAD软件的基本操作。
以下是一些习题集的参考答案，供参考和学习。
# 第一章：机械制图基础知识习题1：绘制简单平面图形答案：绘制一个矩形，一个圆，以及一个三角形。
确保使用正确的比例尺，并标注尺寸。
习题2：标注尺寸答案：在绘制的图形上标注长度、宽度和高度等尺寸，确保尺寸清晰可读。
# 第二章：三视图绘制习题3：绘制一个简单零件的三视图答案：绘制一个长方体的正视图、侧视图和俯视图。
注意各视图之间的尺寸关系和投影规则。
习题4：分析三视图的对应关系答案：分析给定的三视图，确定它们之间的对应关系，如长、宽、高在不同视图中的表示。
# 第三章：CAD软件基础习题5：创建一个新的CAD文件答案：打开CAD软件，创建一个新的文件，并设置适当的单位和图层。
习题6：使用CAD软件绘制基本图形答案：使用CAD软件绘制直线、圆、矩形等基本图形，熟悉各种绘图工具的使用。
# 第四章：复杂零件的绘制习题7：绘制一个齿轮的三视图答案：绘制一个齿轮的正视图、侧视图和俯视图，注意齿轮的齿数、模数和齿形。
习题8：绘制一个轴承的三视图答案：绘制一个轴承的三视图，包括内圈、外圈和滚动体的视图，标注轴承的尺寸和类型。
# 第五章：装配图的绘制习题9：绘制一个简单机械装置的装配图答案：绘制一个由多个零件组成的机械装置的装配图，包括各零件的相对位置和连接方式。
习题10：分析装配图中的配合关系答案：分析装配图中各零件之间的配合关系，如轴和轴承的配合、齿轮的啮合等。
# 结束语通过本习题集的练习，学生应能够掌握机械制图的基本技能和CAD软件的操作技巧。
这些技能对于机械工程专业的学生来说是非常重要的，希望学生能够通过不断的练习和学习，提高自己的专业能力。
请注意，以上内容仅为示例答案，实际的习题集答案可能会根据具体的习题内容和要求有所不同。
AutoCAD基本绘图命令
第2章 AutoCAD 基本绘图命令
平面图形都是由点、直线、圆、圆弧 以及稍复杂一些的曲线（如椭圆、样条 曲线等）组成的。本章介绍诸如直线、 矩形、正多边形、圆、椭圆、圆环、点 等绘图命令。
【例】用不同方式绘制如图（a）、（b）、（c）所 示的3个正六边形。
绘制正多边形的3种方式
注意：绘制的正多边形是一多段线，编辑时一般是一 个整体，可以通过分解命令使之分解成单个的线段。
2.6 画矩形RECTANG
命令：RECTANG/REC 菜单：绘图→矩形 工具栏：绘图→矩形 命令及提示：
命令: _rectang 指定第1个角点或 [倒角(C)/标高(E)/圆角(F)/厚度 (T)/宽度(W)]: 指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:
【例】绘制直线练习 （1）利用键盘输入坐标，绘制如图所示的图形。 键盘输入坐标可以精确绘图。
（120，240） （240<45）
（320，240） 45。
60
100
（120，80）
键盘输入绘制直线
（2）利用正交模式绘制如图3.2所示的图形。
正交模式：在绘制水平或垂直直线时可以采用正交 模式，采用这种模式能保证绘图的精度。可在应用 程序状态栏中点中进行选择。
2020/4/8
1
本章要点
绘制直线对象，如绘制线段、射线、构造线 绘制矩形和等边多边形 绘制曲线对象，如绘制圆、圆环、圆弧、椭圆
及椭圆弧
设置点的样式并绘制点对象，如绘制点、绘制
CAD中直线的画法和圆弧连接的画法详解要点(可编辑修改word版)
CAD 中直线的画法和圆弧连接的画法详解直线的画法一、直线命令的调用方法及格式1、调用方法（1）在命令行输入命令“Line”（2）点击绘图工具条（3）点击绘图主菜单下的直线子菜单2、命令格式调用直线命令后，命令行给出提示如下：Specify first point: （指定第一点）Specify next point or〔Undo〕:（指定下一点或输入U 取消上一点）Specify next point or〔Close/Undo〕:（指定下一点或输入U 取消上一点或输入 C 封闭）二、绘制直线的方法1、坐标输入法（了解）AutoCAD 绘图系统中坐标点的输入方式有以下几种：（1）绝对坐标输入一个点的绝对坐标的格式为（X,Y,Z)，在系统默认的状态下，绘图区左下角有一个图标，若仅输入X,Y 则系统默认z 值为零。
（2）相对坐标输入一个点的相对坐标的格式为（@ΔX, ΔY, ΔZ），即输入X,Y,Z 三个方向相对于前一点的坐标增量。
（3）极坐标输入一个点的极坐标的格式为（R<θ<φ），R 为线长，θ 为相对X 轴的角度，φ为相对XY 平面的角度。
（4）相对极坐标输入一个点相对极坐标的格式为（@R<θ<φ）。
2、用辅助画线工具画水平、竖直及倾斜的线段直线一般来说，用坐标来画线，速度较慢，多数情况下，我们并不采用这种方式画线，而是利用AutoCAD 的辅助画线工具进行画线。
（1）打开正交功能画水平、竖直线段单击状态栏上的按钮，就打开了正交模式。
在正交模式下光标只能沿水平或竖直方向移动。
画线时，若同时把正交模式打开，用鼠标确定方向，输入一个长度即可，格式为（R），R 为线长，AutoCAD 就自动画出水平或竖直线段。
例题：在AUTOCAD 中画出下列图形。
画图步骤如下：1）启动LINE 命令，同时将正交模式打开；2）在屏幕上任意点击一点，确定 A 点；3）将鼠标向下移动并输入线段AB 的长度50，确定B 点；4）将鼠标向右移动并输入线段BC 的长度30，确定C 点；5）将鼠标向上移动并输入线段CD 的长度20，确定D 点；6）将鼠标向右移动并输入线段DE 的长度40，确定E 点；7）将鼠标向上移动并输入线段EF 的长度30，确定F 点；8）将鼠标向左移动并输入线段FA 的长度70，完成图形的绘制。
CAD中直线的画法和圆弧连接的画法详解
CAD中直线的画法和圆弧连接的画法详解直线的画法一、直线命令的调用方法及格式1、调用方法（1）在命令行输入命令“Line”（2）点击绘图工具条（3）点击绘图主菜单下的直线子菜单2、命令格式调用直线命令后，命令行给出提示如下：Specify first point: （指定第一点）Specify next point or〔Undo〕:（指定下一点或输入U取消上一点）Specify next point or〔Close/Undo〕:（指定下一点或输入U取消上一点或输入C 封闭）二、绘制直线的方法1、坐标输入法（了解）AutoCAD绘图系统中坐标点的输入方式有以下几种：（1）绝对坐标输入一个点的绝对坐标的格式为（X,Y,Z)，在系统默认的状态下，绘图区左下角有一个图标，若仅输入X,Y则系统默认z值为零。
（2）相对坐标输入一个点的相对坐标的格式为（@ΔX, ΔY, ΔZ），即输入X,Y,Z三个方向相对于前一点的坐标增量。
（3）极坐标输入一个点的极坐标的格式为（R<θ<φ），R为线长，θ为相对X轴的角度，φ为相对XY平面的角度。
（4）相对极坐标输入一个点相对极坐标的格式为（@R<θ<φ）。
2、用辅助画线工具画水平、竖直及倾斜的线段直线一般来说，用坐标来画线，速度较慢，多数情况下，我们并不采用这种方式画线，而是利用AutoCAD的辅助画线工具进行画线。
（1）打开正交功能画水平、竖直线段单击状态栏上的按钮，就打开了正交模式。
在正交模式下光标只能沿水平或竖直方向移动。
画线时，若同时把正交模式打开，用鼠标确定方向，输入一个长度即可，格式为（R），R为线长，AutoCAD就自动画出水平或竖直线段。
例题：在AUTOCAD中画出下列图形。
画图步骤如下：1）启动LINE命令，同时将正交模式打开；2）在屏幕上任意点击一点，确定A点；3）将鼠标向下移动并输入线段AB的长度50，确定B点；4）将鼠标向右移动并输入线段BC的长度30，确定C点；5）将鼠标向上移动并输入线段CD的长度20，确定D点；6）将鼠标向右移动并输入线段DE的长度40，确定E点；7）将鼠标向上移动并输入线段EF的长度30，确定F点；8）将鼠标向左移动并输入线段FA的长度70，完成图形的绘制。
第二讲 绘制直线、圆及简单平面图形
1.1画直线
LINE命令可在二维或三维空间中创建线段。发出 命令后，用户通过鼠标指定线段的端点或利用键盘输入端 点坐标，AutoCAD就将这些点连接成线段。LINE命令可 生成单条线段，也可生成连续折线，不过，由该命令生成 的连续折线并非一个单独的对象，折线中每条线段都是独 立对象，可以对其分别进行编辑操作。
4.2画圆及圆弧连接
用CIRCLE命令绘制圆，默认的画圆方法是指定圆心和半径。 此外，还可通过两点或3点来画圆。CIRCLE命令也可用来绘制过 渡圆弧，方法是先画出与已有对象相切的圆，然后用TRIM命令修 剪多余线条。 用CIRCLE及TRIM命令将左图修改为右图样式。
注意：圆弧没有“ 相切相切半径”方式， 只能通过画圆间接得到。
第二讲 绘制直线、圆 及简单平面图形
绘图任务：
输入线段端点的坐标画线。 打开正交模式画水平和竖直线段。
使用对象捕捉、极轴追踪及捕捉追踪功能画线。
画平行线和垂线。 调整线条长度和延伸线条。 修剪多余线条。 画圆、圆弧连接及圆的切线等。
1
画直线构成的平面图形（一）
目标：掌握输入点的坐标画线和怎样捕 捉几何对象上的特殊点等。
BREAK命令可以删除对象的一部分，常用于打断直线、 圆、圆弧及椭圆等。此命令既可以在一个点处打断对象，也 可以在指定的两点间打断对象。 范例：用BREAK命令将左图修改为右图。
3.7延伸线段
利用EXTEND命令可以将直线、曲线等对象延伸到 一个边界对象，使其与边界对象相交。有时边界对象可能是 隐含边界，这时对象延伸后并不与边界直接相交，而是与 边界的隐含部分（延长线）相交。 注意：隐含边界的方式可使两条不相交的直线相交。 （边界边为两条直线，延伸对象也为两条直线） 范例：用BREAK命令将左图修改为右图。
cad制图初学入门教程
cad制图初学入门教程CAD（计算机辅助设计）是一种利用计算机技术辅助进行设计制图的工具。
它在各个行业中广泛应用，如建筑、机械、电子等领域。
对于初学者来说，学习CAD制图可以提高工作效率和质量，同时也是一种很好的职业技能。
下面将介绍一些CAD制图的入门教程。
首先，要学习CAD制图，需要选择适合自己的软件。
常见的CAD软件有AutoCAD、SolidWorks、CATIA等。
可以根据自己所从事的行业和需求进行选择。
一般来说，AutoCAD是较为常见和通用的CAD软件，适合初学者入门。
接下来，要学习CAD制图，需要掌握基本的操作技巧。
首先，熟悉软件界面和工具栏的功能，了解如何创建基本的图形和线条。
然后，学习如何使用命令进行绘图，如直线、圆、矩形等。
同时，要学会使用编辑工具进行图形的修改和编辑，如移动、复制、旋转等。
此外，还需要学习如何使用图层进行图形的分层管理，方便后续的编辑和修改。
此外，了解和掌握CAD制图的标准规范也是很重要的。
不同行业和国家的CAD制图标准可能有所不同，因此要了解所从事行业的制图规范，如线型、尺寸标注、文字样式等。
遵守标准规范可以让绘图更加准确和规范化。
最后，要多练习和实践。
通过反复的练习，可以提高自己的制图技巧和速度。
可以选择一些简单的练习题，如绘制一个简单的建筑平面图或构件图等。
同时，也可以参与一些实际项目中的CAD制图任务，锻炼自己的实际操作能力。
综上所述，CAD制图的初学入门教程包括选择合适的软件、学习基本的操作技巧、了解和掌握制图标准规范以及多练习和实践。
通过掌握这些基本知识和技能，可以快速入门CAD制图，并逐渐提高自己的制图水平。
计算机绘图(Auto CAD 2006)实训教程(张瑜)1-5章 (2)
车键，以闭合图形并结束直线命令。
2.1.2 射线
第2章 绘制平面图 形
射线为一端固定、另一端无限延伸的直线。在AutoCAD中，射
线主要用于绘制辅助线。
【执行方式】
命令行：RAY。
菜单：“绘图”→“射线”。
第2章 绘制平面图
【功能及说明】
形
执行上述命令后，命令行显示如下提示信息：
命令：_RAY指定起点： //指定射线的起点。此时，一旦
欲结束该命令时，按回车键或【Esc】键。
2.1.3 构造线
第2章 绘制平面图 形
构造线为两端可以无限延伸的直线，它没有起点和终点，可
以放置在三维空间的任何地方，主要用于绘制辅助线。
【执行方式】
命令行：XLINE。
菜单：“绘图”→“构造线”。
工具栏：“绘图”→“构造线”
。
第2章 绘制平面图
【功能及说明】
一旦指定了构造线的方向，AutoCAD将绘制构造线并重复前面的命
令提示，还可以绘制其他通过指定第一点的构造线。
欲结束该命令时，按回车键或【Esc】键。
第2章 绘制平面图 该命令各选项具体说明如下形： 水平(H)：指定构造线经过的一点来绘制水平构造线。 垂直(V)：指定构造线经过的一点来绘制垂直构造线。 角度(A)：先确定构造线和水平方向或另一对象之间的角度， 再指定构造线经过的一点来绘制与X轴成指定角度的构造线。 二等分(B)：先确定某一角度的顶点、起点和端点，然后在其 角平分线方向上绘制构造线。 偏移(O)：先选择某一对象，然后指定构造线与该对象之间的 距离或构造线经过的一点来绘制构造线。
第2章 绘制平面图 【例1】 绘制图2-1所示的形三角形。
图2-1 三角形
第2章 绘制平面图 命令：_LINE指定第一点：形 //执行直线命令，点取第一点。
