最新超分辨率荧光显微技术的原理和进展电子教案
超分辨率荧光显微技术的原理和进展姓名：曹宁学号:104753141002专业：药理学2015年2月超分辨率荧光显微技术的原理和进展摘要：在生命科学领域，人们常常需要在细胞内精确定位特定的蛋白质以研究其位置与功能的关系。
多年来，宽场/ 共聚焦荧光显微镜的分辨率受限于光的阿贝/ 瑞利极限，不能分辨出200 nm 以下的结构。
近年来，随着新的荧光探针和成像理论的出现，研究者开发了多种实现超出普通共聚焦显微镜分辨率的三维超分辨率成像方法．主要介绍这些方法的原理、近期进展和发展趋势。
史蒂芬·赫尔（Stefan w．Hell）、埃里克·本茨格（Eric Betzig）和威廉·默尔纳（William E.Moerner）因在超分辨率荧光显微技术方面的贡献共享了2014年的诺贝尔化学奖。
他们使用荧光分子和特殊的光物理原理，巧妙地突破了普通光学显微镜无法突破的“阿贝极限”，其开创性的成就使光学显微技术发展为“显纳”技术，能够窥探纳米世界。
关键词：超分辨率荧光显微技术，光激活定位显微技术，随机光学重构显微技术，点扩散函数现代生物医学研究中为了更好地理解人体生命的作用过程和疾病的产生机理，需要观察细胞内细胞器、病毒、寄生虫等在三维细胞空间的精确定位和分布．另一方面，后基因组时代蛋白质科学的研究也要求阐明：蛋白质结构、定位与功能的关系以及蛋白质- 蛋白质之间发生相互作用的时空顺序；生物大分子，主要是结构蛋白与RNA及其复合物，如何组成细胞的基本结构体系；重要的活性因子如何调节细胞的主要生命活动，如细胞增殖、细胞分化、细胞凋亡与细胞信号传递等．反映这些体系性质的特征尺度都在纳米量级，远远超出了常规的光学显微镜(激光扫描共聚焦显微镜等)的分辨极限(xy 向分辨率：200 nm，z 向分辨率：500 nm)[1].应用传统的电子显微镜(EM)可以达到纳米量级的分辨率，能够观察到细胞内部囊泡、线粒体等细胞器的定位，但是由于缺乏特异性的探针标记，不适合定位单个蛋白质分子，也不适合观察活细胞和细胞膜的动态变化过程．因此，生物学家迫切希望有一种实验显微方法，它既具有亚微米甚至纳米尺度的光学分辨本领，又可以连续监测生物大分子和细胞器微小结构的演化，而并不影响生物体系的生物活性．近年来，随着新型荧光分子探针的出现和成像方法的改进，光学成像的分辨率得到极大的改进，达到可以与电子显微镜相媲美的精度，并可以在活细胞上看到纳米尺度的蛋白质[2～5]．这些技术上的进步势必极大地推动生命科学的发展，为了增强生物学家对于超分辨率荧光显微成像(super-resolution fluorescent microscopy)机理的理解，以下我们将介绍传统的荧光显微成像的极限，突破此极限超分辨率成像的原理以及目前国际上的最新进展.1.光学显微镜与阿贝极限最简单的光学显微镜由2个凸透镜组成，它利用的就是凸透镜能将物体的像放大的原理。
在此之后，荷兰微生物学家安东尼·范·列文虎克（Antonie van Leeuwennhoek）和英国物理学家罗伯特·虎克（Robert hooke）对物体的成像原理进行了深入研究，并改进了显微镜的结构，发明了调焦系统、照明装置和载物台，制造出了具有现代雏形的光学显微镜［32］。
他们利用改进后的光学显微镜做了一系列生物学观察实验。
1873年德国显微技术专家恩斯特·阿贝（Erost Abbe）揭示了光学显微镜由于光的衍射效应和有限孔径分辨率存在极限的原理［33］。
根据点扩散函数简称PSF，是一个无限小物点通过光学系统在像平面处的光强分布函数［3］，也可以理解为艾里斑的光强分布函数），艾里斑的大小可以用其半高宽／半宽度（full width at half maximum，简称FWHM）来表示。
在垂直于光传播方向的平面上（x，y平面），其半高宽大约为（Δx，Δy）＝λ/2nsina＝λ/2NA，在光传播的方向上（z轴），其半高宽大约为Δz＝2λ/2nsin2n[9]。
其中λ是入射光的波长，n是介质的折射率，a是物镜的半孔径角度，NA是物镜的数值孔径。
分辨率不仅与光斑的半高宽相关，还与成像的对比度有关．以xy 平面为例，对比度的概念是：在两个同样亮度的点光源光斑中间存在亮度的最小值，而点光源光斑的中心为亮度的最大值，此两值之间的差与亮度最大值的比值即为对比度．当两个点光源光斑距离靠近时，对比度下降，而距离分开时，对比度上升，其分布范围在0～1之间．瑞利分辨率(r)的概念是：在理想的光学成像环境下，当两个点光源光斑的对比度为26.4%时，两个光斑中心点之间的距离即为瑞利分辨率．将显微镜的光斑在xy平面上的分布用二维的贝塞尔函数或是高斯函数来拟合(点扩散函数point spreadfunction, PSF)[34]，计算对比度为26.4%时光斑的距离，就可以得到瑞利分辨率．宽场荧光成像时xy平面的分辨率为r x, y=0.6λ/NA．用共聚焦显微成像时，由于在同样的荧光发射波长上，其光斑大小约是宽场荧光成像时光斑大小的平方根，所以xy平面的分辨率可以提高约30%，r x,=0.4λ/NA[35]．若以波长为500nm的光成像，水折射率为1.33，得到分辨率极y限约为200nm［33］，即前文提到的0.2μm，这就是所谓的传统光学显微镜中的“阿贝极限”。
Fig．2 Rayleigh Criterion图2瑞利判据［8］2xy平面上的超分辨率显微技术2.1单分子荧光成像需要指出的是，当显微镜需要分辨两个或者更多点光源的时候，很难突破光学分辨率的极限来进行精确定位．而当显微镜的物镜视野下仅有单个荧光分子的时候，通过特定的算法拟合，此荧光分子位置的精度可以很容易超过光学分辨率的极限，达到纳米级．1981 年，Barak 和Webb[8]首先将单分子跟踪技术引入到生命科学中，在成纤维细胞上跟踪了一个荧光标记的低密度脂蛋白受体的动力学过程．2000 年初，人们开始讨论优化算法，改进成像器械，来进一步提高单个荧光分子的定位精度．Cheezum 等[9]比较了四种定位算法，确认在同样的信噪比图像上，用高斯函数拟合单分子荧光的点扩散函数可以达到最佳的定位精度．Thompson 等[10]结合了理论推导和计算机模拟，综合考虑了各种因素的影响，如离散时间段检测到的发出光子数的泊松噪声、CCD 相机的背景读出噪声以及CCD 像素点的大小等，得到了单分子在二维定位精度上的近似公式：其中x为定位的误差，s为点扩散函数的标准方差，a为CCD 像素的大小，N 为收集到的光子数，b为背景噪声。
在建立了上述单分子定位精度公式的基础上，人们开始测量一些荧光标记生物分子的纳米级定位和运动。
例如，Paul Selvin 研究小组将肌凝蛋白myosin标记上Cy3 分子，应用单分子成像技术在体外优化的条件下研究myosin 步进的长短，其分辨率达到1.5 nm[11]。
尽管活细胞上单分子荧光成像的精度(20 nm)通常还不能达到体外的水(1.5nm)，通过提取单分子成像的信息人们仍然可以解决一些超出其分辨率范围的问题。
例如，细胞质膜上的离子通道，通常大小在2～3 nm 之间，其结构一般只能够通过X 射线晶体衍射得到．我们发展了单分子成像技术，成功确定细胞膜上钙库释放诱发的钙通道(CRAC)是由 4 个Orai1 蛋白和2个STIM1 蛋白组成的[12]。
此结果被随后发表在Nature 上的文章所验证[13]，并进一步证明了单分子成像作为一种新的确定通道成分方法的可靠性。
2.2 PALM和STORM如上所述，尽管单分子的定位精度可以达到纳米级，但它并不能提高光学显微镜在分辨两个或者多个点光源时的分辨率．2002 年，Patterson 和Lippincott-Schwartz[14]首次利用一种绿色荧光蛋白(GFP)的变种(PA-GFP)来观察特定蛋白质在细胞内的运动轨迹．这种荧光蛋白PA-GFP 在未激活之前不发光，用405 nm 的激光激活一段时间后才可以观察到488 nm 激光激发出来的绿色荧光。
德国科学家Eric Betzig 敏锐地认识到，应用单分子荧光成像的定位精度，结合这种荧光蛋白的发光特性，可以来突破光学分辨率的极限。
2006 年9 月，Betzig和Lippincott-Schwartz 等[2]首次在Science 上提出了光激活定位显微技术(photoactivated localizationmicroscopy, PALM) 的概念。
其基本原理是用PA-GFP 来标记蛋白质，通过调节405 nm 激光器的能量，低能量照射细胞表面，一次仅激活出视野下稀疏分布的几个荧光分子，然后用488 nm 激光照射，通过高斯拟合来精确定位这些荧光单分子。
在确定这些分子的位置后，再长时间使用488 nm激光照射来漂白这些已经定位正确的荧光分子，使它们不能够被下一轮的激光再激活出来。
之后，分别用405 nm 和488 nm 激光来激活和漂白其他的荧光分子，进入下一次循环。
这个循环持续上百次后，我们将得到细胞内所有荧光分子的精确定位。
将这些分子的图像合成到一张图上，最后得到了一种比传统光学显微镜至少高10 倍以上分辨率的显微技术。
PALM 显微镜的分辨率仅仅受限于单分子成像的定位精度，理论上来说可以达到 1 nm 的数量级。
2007 年，Betzig 的研究小组更进一步将PALM 技术应用在记录两种蛋白质的相对位置[15]，并于次年开发出可应用于活细胞上的PALM 成像技术来记录细胞黏附蛋白的动力学过程[16]。
STED显微镜凭借其超高的分辨率很快被应用到生物细胞研究方面并取得一系列重要的新发现。
例如：在对突触传递（Synaptic Transims-sion）过程的研究中，STED显微镜分辨出直径仅40nm的突触囊泡，并发现突触囊泡膜蛋白Ｉ（SynaptotagminＩ）在突触囊泡胞吐（Endocyto-sis）后保持独立团簇状态的现象［11］；对果蝇神经肌肉突触激活区的观察发现蛋白Byuchpilot环状的超精细结构［12］；对哺乳动物细胞核内蛋白SC35的斑状结构观察的分辨率达到了20nm；识别了细胞核内直径25-40nm的突触囊泡膜蛋白Ｉ；对人类神经母细胞瘤（neuroblastoma）的神经丝可以分辨30nm以下的细节［13］；利用STED显微镜对哺乳动物细胞内细胞膜观察到SNARE蛋白SNAP-25的纳米排列结构，第一次揭示了SNAP-25以小于60nm的团簇排列的现象［14］等。
PALM的成像方法只能用来观察外源表达的蛋白质，而对于分辨细胞内源蛋白质的定位无能为力。

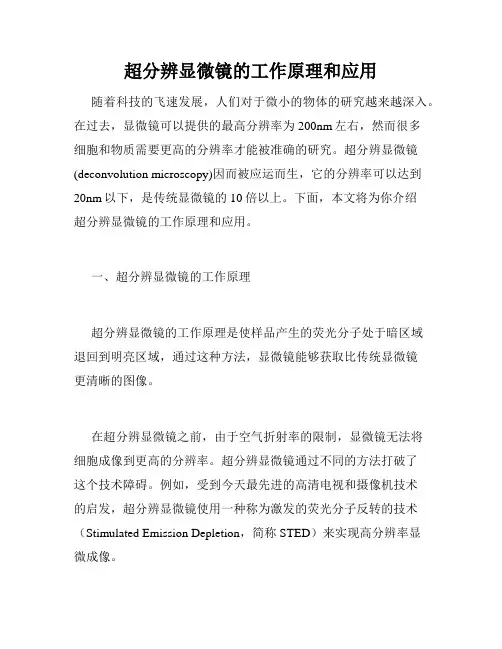

超分辨显微镜的工作原理和应用
超分辨显微镜的工作原理和应用随着科技的飞速发展，人们对于微小的物体的研究越来越深入。
在过去，显微镜可以提供的最高分辨率为200nm左右，然而很多细胞和物质需要更高的分辨率才能被准确的研究。
超分辨显微镜(deconvolution microscopy)因而被应运而生，它的分辨率可以达到20nm以下，是传统显微镜的10倍以上。
下面，本文将为你介绍超分辨显微镜的工作原理和应用。
一、超分辨显微镜的工作原理超分辨显微镜的工作原理是使样品产生的荧光分子处于暗区域退回到明亮区域，通过这种方法，显微镜能够获取比传统显微镜更清晰的图像。
在超分辨显微镜之前，由于空气折射率的限制，显微镜无法将细胞成像到更高的分辨率。
超分辨显微镜通过不同的方法打破了这个技术障碍。
例如，受到今天最先进的高清电视和摄像机技术的启发，超分辨显微镜使用一种称为激发的荧光分子反转的技术（Stimulated Emission Depletion，简称STED）来实现高分辨率显微成像。
基本上，STED方法是通过在激光束之间使用减少荧光过程的抵消光束来使荧光分子处于暗区域"退回"到明亮区域的。
荧光物质只能在光束中的明亮区域发光，当光束聚焦到小于荧光分子的空间大小时，荧光分子会产生干扰，使得分辨率变得模糊。
为了解决这个问题，STED技术增加了所有光束之间的强烈相互作用，目的是将荧光分子拉回到它们本应该出现的明亮区域。
这使得STED显微镜能够放大高达20nm以下的样品。
二、超分辨显微镜的应用超分辨显微镜的应用涵盖了许多生命科学领域，从细胞核到分子水平都有广泛的应用。
（一）细胞功能研究超分辨显微镜的分辨率可以揭示小分子的扩散、细胞器动力学和蛋白质亚细胞位置，在细胞功能研究中有着重要的应用。
例如，在分子分布的研究中，超分辨显微镜可以帮助研究人员观察受体和离子频繁转位的过程。
该技术还可以用于研究神经元的突触功能，因为它可以检测小型生物分子如神经递质的扩散情况。
超分辨显微技术的最新进展
超分辨显微技术的最新进展随着科技的发展，越来越多的科学家们借助前沿的技术手段来进行探索研究，其中超分辨显微技术便是其中的重要一环。
它作为生命科学、物理学和化学等领域探索的重要手段，已经发展出多种不同的技术路线，并取得了不同层面的突破性进展。
一、双光子激发荧光显微镜双光子激发荧光显微镜是Kevin K. Tsia等团队在2021年提出的一种双光子显微镜系统，其采用了机器学习等技术，不仅可以高清地成像生物标本，还可以对标本进行数据分析与学习。
在分析光学系统分辨率提升的同时，这种新的技术还可以用于单个分子的测量和跟踪，从而实现了极高层次的超分辨成像。
二、三维结构光显微镜三维结构光显微镜利用光学投影技术实现三维结构的快速扫描与记录，其成像分辨率达到纳米级别，可以有效观察物体表面的形态、表面特征以及材料结构等性质。
到目前为止，借助该技术实现的高精度成像研究成果就包括可以高效衣酶反应等生命科学领域的重要研究，大大提升了人类对其研究内部机理时的认知。
三、超分辨Raman光谱显微镜超分辨Raman光谱显微镜广泛应用于生物分子的成像和分析。
在超分辨显微技术的基础上，超分辨Raman光谱显微镜以其特有的荧光性质，使得样本在光刺激下能够产生Raman荧光信号，从而得出样品表面的Raman光谱成像结果。
借助其在空间分辨率方面的高精度成像能力，Raman显微镜还可以利用样品反射的激光进一步精细分析样品组成与结构的细化特性。
总结综观目前的超分辨显微技术，它们在基于光学成像的原理下，不仅可以高清、精准地成像生物分子的运动与生理化成分，而且还可以实现多层次、多维度的成像分析，从而为后续的分子和细胞生物学研究提供更强有力的支持。
可以预见的是，随着技术的不断改进、优化和升级，超分辨显微成像技术必将越来越广泛地应用于到更多领域，从而推动人类研究生物药学、生命科学和医学等领域的深度发展。
荧光显微镜的原理和使用方法课件
目录
• 荧光显微镜简介 • 荧光显微镜的原理 • 荧光显微镜的使用方法 • 荧光显微镜的维护与保养 • 荧光显微镜的应用实例
01
荧光显微镜简介
荧光显微镜的发展历程
01
02
03
荧光显微镜的起源
19世纪末，随着光学和化 学的发展，荧光显微镜开 始出现。
荧光显微镜的发展
荧光灯泡表面不可直接触摸，清洁时 应使用软布或手套。
清洁载物台
用干燥的软布擦拭载物台，避免污渍 和划痕。
荧光灯泡的更换与保养
更换荧光灯泡
当荧光灯泡亮度降低或出现闪烁时，应更换荧光灯泡。更换时应关闭电源，并按照说明书正确操作。
保养荧光灯泡
荧光灯泡应在低电流下使用，避免频繁开关灯，以延长使用寿命。
常见故障排除与维修
20世纪初，荧光显微镜技 术逐渐成熟，并广泛应用 于生物学、医学等领域。
荧光显微镜的改进
随着科技的进步，现代荧 光显微镜在分辨率、成像 质量、自动化等方面不断 得到提升。
荧光显微镜的基本组成
光源
发出特定波长的光，激 发样品中的荧光物质。
滤色片
选择性地透过特定波长 的光，阻挡其他波长的
光。
物镜
将样品中的荧光图像放 大，并传递给目镜或摄
电源故障
检查电源插头是否松动，电源线 是否破损。如有问题，应更换电
源线或修理电源插座。
图像模糊
可能是镜头污染或载物台移动造成 的。应清洁镜头和载物台，确保其 表面干净无痕。
荧光灯泡不亮
可能是灯泡损坏或电路故障。应检 查灯泡是否正常，如有问题应更换 ；同时检查电路是否正常，如有故 障应及时维修。
05
荧光显微镜的调试
超高分辨率电子显微镜的应用及其原理
超高分辨率电子显微镜的应用及其原理随着科学技术的不断进步和发展，电子显微镜已经成为现代科学研究中非常重要的工具之一。
而在电子显微镜的技术领域中，超高分辨率电子显微镜则是其中一个发展比较迅速的领域。
超高分辨率电子显微镜在材料、生命科学、能源、环境等领域都有广泛的应用，并且在纳米材料研究等领域也有着非常重要的地位。
一、超高分辨率电子显微镜的原理超高分辨率电子显微镜是一种采用电子束而不是光束的显微镜。
由于电子的波长比光短得多，所以理论分辨率比光学显微镜高得多。
超高分辨率电子显微镜的分辨率能够达到0.05-0.1纳米，甚至可以达到0.01纳米以下。
超高分辨率电子显微镜的成像原理是利用电子束与样品之间的相互作用来制造高分辨率的图像。
通常情况下，电子束与样品之间的相互作用会产生散射、反射和吸收等现象。
这些相互作用可以被探测器捕捉到并转换成数字图像。
在超高分辨率电子显微镜中，电子束产生于电子枪中，并通过磁透镜来聚焦。
然后电子束通过样品并被探测器捕获。
在此过程中，需要避免电子束和样品的相互作用输入噪声，并且需要保证探测器和聚焦电子束的正确对准。
二、超高分辨率电子显微镜的应用1. 纳米材料研究在纳米材料研究领域，超高分辨率电子显微镜可以帮助科学家们研究纳米材料的结构、组成、形态以及表面性质等方面的信息。
通过观察纳米材料的结构、形态以及表面性质，科学家们可以更好地理解纳米材料的特性，从而为未来的产品和技术创新提供帮助。
2. 生命科学超高分辨率电子显微镜在生命科学领域的应用也非常广泛。
它可以帮助生物学家们观察细胞和分子的结构，探究生命分子的行为和相互作用，从而更好地理解生命的本质。
3. 能源超高分辨率电子显微镜也可以应用于能源领域中。
它可以帮助科学家们观察太阳能电池、供能设备和储能装置等方面，探究它们的结构、组成和性质。
这些信息对于理解能源技术的本质、优化能源器件、提高能源效率等方面都有帮助。
4. 环境在环境领域中，超高分辨率电子显微镜可以帮助科学家们研究空气、土壤和水中的微生物、细菌和污染物等方面，从而更好地理解它们的组成和化学成分。
超分辨率显微镜的原理及应用
超分辨率显微镜的原理及应用超分辨率显微镜是现代生物医学领域中最为重要的技术之一，它可以对细胞和生物结构进行高分辨率成像，从而揭示其分子结构和功能，对生物学和医学研究具有重要的意义。
本文将介绍超分辨率显微镜的原理和应用。
一、超分辨率显微镜的原理传统的显微镜在成像时受到了瑞利判据的限制，即两个点之间的最小可分辨距离等于光的波长。
由于光的波长极小，因此限制了显微镜的成像能力。
而超分辨率显微镜则利用了物理学的一些原理，实现了具有超分辨率成像能力的显微镜。
超分辨率显微镜的原理主要有三种：近场光学显微镜、刺激发射/受体显微镜和结构光遥感显微镜。
1. 近场光学显微镜近场光学显微镜是利用近场光学原理实现的一种超分辨率成像技术。
在普通显微镜中，物体发出的光通过物镜后，进入物镜的后焦面，再通过目镜进入眼睛。
而近场光学显微镜则将样品放在探针的顶端，利用探针末端的纳米尖端，对样品进行扫描成像。
由于探针末端的尖端与样品非常接近，可以通过控制探针的运动，实现对样品进行高分辨率成像。
相比传统显微镜，近场光学显微镜的分辨率可以达到几纳米的水平。
2. 刺激发射/受体显微镜刺激发射/受体显微镜是一种基于荧光成像的超分辨率成像技术。
传统的荧光显微镜在成像时受到了瑞利判据的限制，因此无法达到超分辨率成像的效果。
而刺激发射/受体显微镜则利用了刺激发射的原理，通过对样品中的发光分子进行单个激发，实现对样品进行高分辨率成像。
刺激发射/受体显微镜可以实现几十纳米甚至更高的分辨率。
3. 结构光遥感显微镜结构光遥感显微镜是另一种超分辨率显微镜技术。
它是基于双光子激发和结构光投影的原理，通过投射一个高频的结构性光束到样品上，使样品只发生双光子吸收和发射，在控制激光束的强度和相位下，获得高分辨率的图像。
结构光遥感显微镜可以达到亚细胞级别的高分辨率成像。
二、超分辨率显微镜的应用超分辨率显微镜在生物医学研究中具有重要的应用价值，主要包括以下几个方面：1. 细胞器和亚细胞结构的研究超分辨率显微镜可以对细胞器和亚细胞结构进行高分辨率成像，对生物学和医学研究具有极大的意义。
超高分辨率电子显微镜的原理与应用
超高分辨率电子显微镜的原理与应用电子显微镜是一种非常重要的现代仪器，它能够让我们观察到通常难以看到的微观世界。
超高分辨率电子显微镜（Ultra-High Resolution TEM）是电子显微镜中分辨率最高的一种，它能够让我们以前无法想象的方式观察到微观结构。
本文将详细介绍超高分辨率电子显微镜的原理和应用。
一. 超高分辨率电子显微镜的原理超高分辨率电子显微镜的原理基于单个原子散射电子的相位和振幅，这些电子透过样品时会发生不同的散射。
相干电子衍射是一种技术，在这种技术中用原子散射事件产生的相干电子束照射样品。
束发射的强度和相位在样品内部发生变化，导致电子从样品中折射和散射。
相干衍射用于研究单个原子间的距离和结构，因此可以在原子水平上观察到样品的显微结构。
这些散射电子被透镜收集和聚焦成图像，显示出样品的结构。
二. 超高分辨率电子显微镜的应用1. 研究生物大分子超高分辨率电子显微镜可以用于观察和研究生物大分子，如蛋白质、DNA和RNA，因为这些分子的尺寸非常小。
随着技术的发展和改进，超高分辨率电子显微镜能够观察到约0.1纳米的细节，这意味着可以观察到大分子中的单个原子。
这种能力让研究人员更好地理解这些分子的构成和功能。
2. 研究材料科学超高分辨率电子显微镜也可以用于研究材料科学。
在材料科学中，超高分辨率电子显微镜可用于观察材料的表面和内部结构，以及研究它们的物理和化学性质。
例如，它可以用于观察纳米材料的形态、大小和晶格结构，这对于生产更高效的材料和更强的材料非常有用。
3. 研究纳米技术纳米技术是一种新颖的技术，它利用微小的物质结构制造新的材料和器件。
超高分辨率电子显微镜可以用于研究纳米技术的许多方面。
例如，它可以用于观察和研究纳米粒子和材料的结构，以及研究它们的性质。
此外，它还可以用于观察和研究纳米器件，如纳米管和纳米线。
4. 研究能源领域超高分辨率电子显微镜在能源领域也有广泛的应用。
它可以用于观察和研究各种能源材料的结构和性质，如太阳能电池、燃料电池和超级电容器。
超分辨荧光显微成像在生命科学中的应用
超分辨荧光显微成像在生命科学中的应用随着科技的不断发展，越来越多的新技术开始被应用于生命科学研究中。
其中，超分辨荧光显微成像技术（super-resolution fluorescence microscopy）是一种非常重要的技术。
本文将介绍超分辨荧光显微成像在生命科学中的应用。
一、超分辨荧光显微成像技术的基本原理传统的荧光显微镜采用的是荧光信号的散射原理，因此其分辨率受到了光学衍射极限的限制。
而超分辨荧光显微成像技术通过各种手段，如利用分子的光物理性质或通过改变荧光分子的环境等，使得分辨率得以超越衍射极限。
常见的超分辨荧光显微成像技术包括结构光照明显微镜（structured illumination microscopy，SIM）、单分子荧光显微镜（single-molecule localization microscopy，SMLM）和受激发发射显微镜（stimulated emission depletion microscopy，STED）等。
二、超分辨荧光显微成像在生命科学中的应用1. 细胞膜和细胞器结构的研究超分辨荧光显微成像技术可以帮助生命科学家们更好地观察细胞膜和细胞器的结构。
例如，在研究膜结构时，超分辨荧光显微成像技术可以帮助生命科学家们观察到细胞膜的细微结构，并支持更准确的图像分析。
同时，荧光标记的细胞器和蛋白质可以使用SMLM技术来定位，以揭示细胞内特定结构的细节。
2. 生命过程的研究超分辨荧光显微成像技术可以用于研究生命中的各种过程，例如细胞核分裂、细胞器运动和分布等。
该技术的高分辨率和高灵敏度可更好地捕获这些过程的细节和动态变化，便于有关知识的进一步研究。
此外，通过该技术，可以装配精细的功能分子探针，以检测特定生物体系中的相关生物分子，从而揭示分子交互和反应的机制。
3. 病毒检测超分辨荧光显微成像技术的应用可以帮助研究人员检测病毒的特定性和结构。
例如，该技术可以用于研究病毒的感染机制和与宿主细胞的相互作用。
超分辨率显微镜技术的原理及应用
超分辨率显微镜技术的原理及应用随着科技的不断发展，人类对于微观世界的认知也日益深入。
超分辨率显微镜技术应运而生，成为了研究微观世界的重要工具。
本文将从原理和应用两个方面，深入剖析这一技术。
一、原理超分辨率显微镜技术是一种能够在光学显微镜分辨率极限之外实现高分辨率成像的显微技术。
其基本原理是结合多种物理原理，在超分辨的微观层面上实现细胞和分子精确成像。
这里需要介绍两个关键概念：折射率和决解极限。
折射率是指光在介质中传播时的速度与在真空中传播时的速度的比值。
而决解极限则是指显微镜所能够分辨的最小距离。
在物理学中，决解极限由于折射率实际上是不可能被突破的。
因此，传统显微镜的决解极限被认为是200nm，即只能够分辨大于此尺度之上的物质。
超分辨率显微镜技术突破了这一限制。
其主流技术包括刺激发射 depletion 显微镜技术（STED）、结构光显微镜技术（SIM）、单分子发光（SML）、单分子显微镜技术（SMT)等等。
其中，STED是现代超分辨率显微镜技术中最为成熟的技术之一。
STED利用激光束形成极窄的激发斑点，并在其周围形成大范围的灭活斑点。
这样，在激发点的荧光被激发后，其周围的灭活斑点能够帮助抑制荧光的发射，从而使图像更加清晰，决解极限得以突破。
此外，STED还能够降低光束的波长，进一步提高成像分辨率。
二、应用超分辨率显微镜技术在生物和医学领域中广泛应用，能够提供新的力学、电学、化学和光学信息实现新的生物学研究。
这里仅列举其中几个典型的应用场景：1.生物物理领域。
超分辨率显微技术的应用优势在于其高分辨率成像能够让生物物理学家更好地了解细胞、生物孔、纳米酶机构等的结构和动力学特性。
举例来说，利用结构光显微镜技术我们能够通过光波干涉、三维成像、投影缩放等技术手段，高分辨率地成像细胞内部纳米结构的三维结构。
2.细胞功能研究。
超分辨率显微镜技术可以结合分子标记技术，可允许研究人员了解细胞以及生物大分子的行为。
超分辨显微成像技术的原理和应用
超分辨显微成像技术的原理和应用超分辨显微成像技术是一种能够突破传统显微技术分辨率限制的一种创新性技术。
它通过在超分辨率显微镜下使用特殊的成像模式和图像处理算法来提高成像精度和分辨能力。
在此文中我将会简要介绍超分辨显微成像技术的原理和应用。
一、超分辨显微成像技术的原理传统的光学显微镜是基于Abbe原理的，它的分辨率受到光学衍射极限的约束。
因为衍射极限所限制的分辨率仅有大约200nm，这个范围内的成像是有限的。
然而，超分辨显微成像技术能够突破这个限制。
超分辨显微成像技术的核心原理基于通过对激光束进行控制来提高成像精度。
Super-resolution optical microscopy (STORM)技术可以使用的荧光染料实际上是由数千个单个荧光发射颗粒组成的。
在这个过程中，首先需要在样品中使用低浓度的荧光染料标记，它们会以随机方式发光。
在这个过程中，观察者将会收集到无序的荧光信号。
其次，由于各种各样的影响因素，这些荧光染料发出的光会以漂移的形式在图像上分散，这会对图像的观察产生严重影响。
通过超分辨显微成像技术，我们可以精确地控制这个过程，在样品中灌注光子，从而定位和确定荧光染料的发射位置。
最后，将所有的荧光信号在计算机上进行整合和分类，并通过算法重新构建出单个荧光粒子的发光图像，从而实现高分辨率的成像。
二、超分辨显微成像技术的应用超分辨显微成像技术的应用非常广泛，主要应用于生命科学和材料科学两个领域。
在生命科学中，人们可以利用这种技术突破Abbe极限，研究生物分子、细胞、组织和器官在分子水平的内部组织结构、物质运移、代谢分子和蛋白质互作等方面的活动行为。
此外，超分辨显微成像技术也可以用于深入研究各种病毒、癌症、脊髓损伤和神经退化等疾病的发病机理。
在材料科学中，超分辨显微成像技术被广泛应用于材料表面和界面结构分析、纳米材料和异质材料界面的研究、材料表面胶体结构的探究和纳米粒子的生物组装研究等领域。
超分辨显微技术的原理及应用
超分辨显微技术的原理及应用随着科技的不断发展，人类对微观世界的研究需求也越来越强烈。
过去的显微镜只能观察到一定分辨率范围内的图像，而超分辨显微技术的应用带给我们更高分辨率的图像，使我们能够更精确地观察和研究微观领域的相关现象。
超分辨显微技术的原理可归纳为两部分：一是通过高分辨率目标镜头实现超分辨，二是通过改变样品照射规律获得更多信息。
首先，我们来看第一种原理。
传统显微镜的分辨率受到其光学结构的限制，其原理是利用物镜的物像差和光的衍射通过目镜形成所观察图像。
但是，在一个尺度以下，物像差在很大程度上被控制不了，光的衍射也很难对其产生影响。
这就导致了分辨率的瓶颈，即达到了极限后就无法再提高分辨率。
而超分辨显微技术则通过改变原理来克服这个限制。
如果我们在真实镜头前面添加一个比它更高分辨率的镜头，那么在成像时就可以获得比实际分辨率更多的信息。
该技术中，常用的成像器件包括共聚焦显微镜技术、荧光共聚焦显微镜技术和激光扫描共聚焦显微镜技术等。
这些器件都是在原基础上添加不同的成像元件来实现高分辨成像。
接着，我们来看第二种原理。
由于同一个样品在不同物理单元上拥有不同的结构信息，当光线照射在样品上时，它们会反射或散射出不同的光谱数据。
这些数据用于形成图像。
超分辨显微技术利用光的多次反射、干涉、衍射和散射的原理来实现在近乎纳米层次上的成像。
例如，STED 原理利用可控制的光束将样品照射点压缩到纳米级尺度，从而消除了荧光标记颗粒的弥散光，在非常微小的空间范围内获得了比纳米级分辨率更高的分辨率。
单分子荧光显微镜（SFM）利用单一荧光分子的荧光特性来实现更高的分辨率。
自旋光学显微镜技术利用了自旋的转动来实现图像信号的获取，并对样品进行了非常精确的三维成像。
除了以上这两种原理，还有更多技术可以帮助我们提高分辨率。
采用不同的显微镜原理和选择合适的成像方式，也可以从不同的角度获得有关样品的多维度信息。
其中例如荧光显微镜、融合显微镜、纳米小巨兽显微镜等都是应用广泛的技术。
