4G模块信号强弱测试总结
参数名称 信号范围 结论
rssi 1-96
越大越好
rscp 1-96
越大越好
ecio 1-65
越大越好
wcdma_rssi
(接受信号强度指示)
资料依据：
在CDMA网络中，RSSI的范围在-110dbm — -20dbm之间。一般来说，如果RSSI<-95dbm，
说明当前网络信号覆盖很差，几乎没什么信号；-95dmb
来初略判断当前网络覆盖水平。
对比文档：
所以rssi的值越大越好
Wcdma_rscp
资料依据：
RSCP是指UE接收到的信号经解调、解扰和解扩后，得到的特定码道功率。WCDMA系统中
CPICH以特定功率发射，发射功率大小与负载无关，因此通过测量RSCP可对终端和NodeB
间的传播损耗进行定量分析。RSCP大小可粗略判断目标区域覆盖情况，如CPICHRSCP<-95dBm
的区域，可直观认为可能存在弱覆盖问题。
对比文档：
所以rscp的值越大越好
wcdma_ecio
资料依据：
为什么规定EC/IO的值最低是-14DB
CDMA解调后能够有19或21的增益.标准规定EC/IO的值最低是-14DB就可以解调出来.
联通并没有规定最低的Ec/Io值为－14dB值。一般我们将Ec/Io分成六个级别，如下：
Ec/Io>=-5 优秀
-5>Ec/Io>=-7 良好
-7>Ec/Io>=-9 一般
-9>Ec/Io>=-12 较差
-12>Ec/Io>=-15 非常差
-15>Ec/Io 可以认为没有覆盖。
我们一般以－12dB为可接收临界值。小于－12dB，已经无法保证用户的用话质量。为什么
选择－12dB呢。
对于语音业务，为了保证通话质量，就是要保证比特错误率（BER，Bit Error Rate）值可以接
收，解调器通常需要6 dB的Eb/Nt。理想的噪声基底为－113dBm，如果Ec/Io为－12dB,则
可以由10log(Ec/Io)=10log(Ec)-10log(Io)=-12dB,可得10log(Ec)=-125dBm，即接收机输入端的信
号码功率为－125dBm。假如接收机的噪声系数为3,则经过接收机，噪声功率变为－110dBm。
语音对应的速率为9.6K，扩频增益为10log(BW/Rb)=21dB,经过扩频解调，噪声功率降为－
131dBm。这样码功率正好比噪声功率高6个dB,即Ec/Nt=6dB，原理如图1所示。如果接收
机的性能更佳或对语音质量的要求降低，所需的Ec/Nt就会越小，对应的Ec/Io就越小。
对比文档：
所以ecio的值越大信号越好
开发板测试值：：
Android手机信号强度检测详细介绍
Android⼿机信号强度检测详细介绍最近到处在跑着找⼯作，难免在⾯试过程中遇到这样那样的问题，记得最清楚⼀次在⾯试过程中被问到，当⼿机处于弱⽹状态下，如何处理，如何监听⽹络信号强度变化。
但是真是蒙了，回答的乱七⼋糟，思路⼀点都不明确。
今天⼩编在这⾥带领⼤家了解下关于⼿机信号强度的相关⼏个概念。
Android⼿机信号强度介绍android定义了2种信号单位：dBm和asu。
它们之间的关系是：dBm =-113+2asu，这是google给android⼿机定义的特有信号单位。
例如，我的信号强度为-53dBm，则对应30asu，因为-53 = -113 + (230) 。
详细介绍两者：asu：alone signal unit 独⽴信号单元，是⼀种模拟信号。
ASU仅仅代表⼿机将它的位置传递给附近的信号塔的速率。
它和dBm测量的是⼀样的东西，但是是以⼀种更加线性的⽅式来表⽰。
dBm：是⼀个表⽰功率绝对值的值（也可以认为是以1mW功率为基准的⼀个⽐值），计算公式为：10log（功率值/1mw）。
[例] 如果功率P为1mw，折算为dBm后为0dBm。
[例] 对于0.01mW的功率，按dBm单位进⾏折算后的值应为： 10log（0.01/1）=-20dBm。
这个数值越⼤，表明信号越好。
由于⼿机信号强度⼀般较⼩，折算成为dBm⼀般都是负数。
中国移动的规范规定,⼿机接收电平>=(城市取-90dBm;乡村取-94dBm) 时,则满⾜覆盖要求,也就是说此处⽆线信号强度满⾜覆盖要求.-67dBm要⽐-90dBm信号要强20多个dB,那么它在打电话接通成功率和通话过程中的话⾳质量都会好的多。
再引⼊⼀个相关概念dB。
dB：是⼀个表征相对值的值，纯粹的⽐值，只表⽰两个量的相对⼤⼩关系，没有单位，当考虑甲的功率相⽐于⼄功率⼤或⼩多少个dB时，按下⾯的计算公式：10log（甲功率/⼄功率），如果采⽤两者的电压⽐计算，要⽤20log（甲电压/⼄电压）。

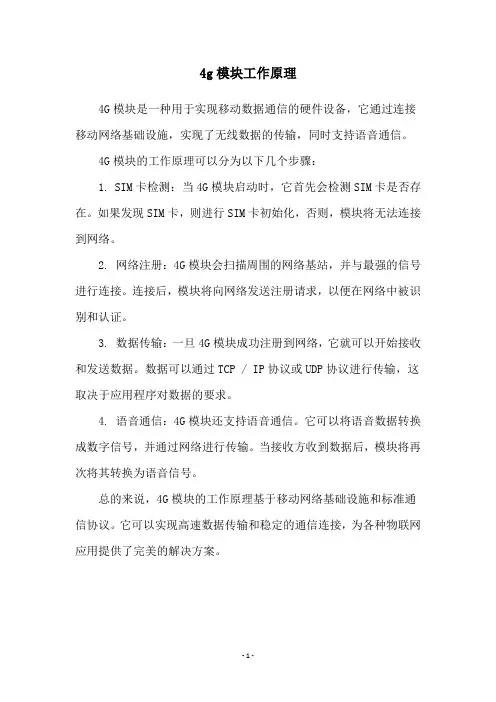

4g模块工作原理
4g模块工作原理
4G模块是一种用于实现移动数据通信的硬件设备，它通过连接移动网络基础设施，实现了无线数据的传输，同时支持语音通信。
4G模块的工作原理可以分为以下几个步骤：
1. SIM卡检测：当4G模块启动时，它首先会检测SIM卡是否存在。
如果发现SIM卡，则进行SIM卡初始化，否则，模块将无法连接到网络。
2. 网络注册：4G模块会扫描周围的网络基站，并与最强的信号进行连接。
连接后，模块将向网络发送注册请求，以便在网络中被识别和认证。
3. 数据传输：一旦4G模块成功注册到网络，它就可以开始接收和发送数据。
数据可以通过TCP / IP协议或UDP协议进行传输，这取决于应用程序对数据的要求。
4. 语音通信：4G模块还支持语音通信。
它可以将语音数据转换成数字信号，并通过网络进行传输。
当接收方收到数据后，模块将再次将其转换为语音信号。
总的来说，4G模块的工作原理基于移动网络基础设施和标准通信协议。
它可以实现高速数据传输和稳定的通信连接，为各种物联网应用提供了完美的解决方案。
- 1 -。
隧道内4G网络路测的方法及应用
- 46 -信 息 技 术路测是通信行业中对铁路、公路等路线无线信号进行测试的常用方法，通过测试得到无线信号数据和测试的路线图，结合无线环境因素，分析得出路线上的网络质量情况，同时，通过解决测试过程中发现的弱覆盖、质量差、掉话、未接通/单通、杂音、切换失败、越区覆盖、频繁切换、选择和重选等问题，能够有效提升用户在该路线上的通信感知。
为提高测试效率，测试人员一般都是坐在火车、汽车中，用专业的测试仪表对整个路段进行测试。
目前全球定位系统（GPS）已经能够为用户提供非常精确的定位服务。
然而，使用该全球定位系统必须要接受由卫星或天线发射的无线GPS 信号，这对于无法接收到该信号或信号质量很差的隧道区域来讲，则无法通过GPS 信号来定位。
但是，4G 运营商需要在无法接收GPS 信号的特殊环境中完成定位信息，并对该环境中的4G 网络指标进行监测分析。
为了能在铁路、公路隧道中定位，并获得与运动路径对应的4G 网络的监测信息，需要一种能在缺失GPS 信号的环境中获得定位信息的方法及设备。
１ 定位方法通过采集到的原始数据，包括：GPS 信号接收单元，用于接收GPS 信号；陀螺仪，用于采集运动角速度信息；加速度计，用于采集运动加速度信息；气压计，用于采集大气压力信息。
并利用无线通信单元，将原始数据信息传送给数据处理单元，通过确定的位置坐标校正其他位置的坐标，从而计算出位置信息。
该方法能在没有GPS 信号的区域确定物体的相对或绝对运动路径。
具体实现方法如下。
从有GPS 信号的位置开始采集数据，GPS 信号接收单元接收该位置的GPS 信号，并采集运动路径中的多个位置的数据，将相对或绝对运动路径中的一个或多个位置的确定的相对坐标信息输入数据处理单元。
对于只有相对路径的情况，数据处理单元根据该一个或多个位置确定的绝对坐标，计算其他位置的绝对坐标从而获得绝对路径；对于具有绝对路径的情况，数据处理单元根据该一个或多个位置确定的绝对坐标校正其他位置的绝对坐标，如图1、图2所示。

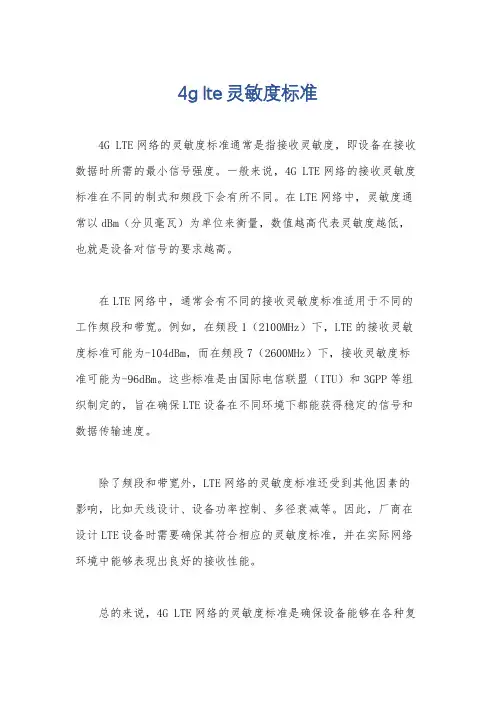

4g lte灵敏度标准
4g lte灵敏度标准
4G LTE网络的灵敏度标准通常是指接收灵敏度，即设备在接收数据时所需的最小信号强度。
一般来说，4G LTE网络的接收灵敏度标准在不同的制式和频段下会有所不同。
在LTE网络中，灵敏度通常以dBm（分贝毫瓦）为单位来衡量，数值越高代表灵敏度越低，也就是设备对信号的要求越高。
在LTE网络中，通常会有不同的接收灵敏度标准适用于不同的工作频段和带宽。
例如，在频段1（2100MHz）下，LTE的接收灵敏度标准可能为-104dBm，而在频段7（2600MHz）下，接收灵敏度标准可能为-96dBm。
这些标准是由国际电信联盟（ITU）和3GPP等组织制定的，旨在确保LTE设备在不同环境下都能获得稳定的信号和数据传输速度。
除了频段和带宽外，LTE网络的灵敏度标准还受到其他因素的影响，比如天线设计、设备功率控制、多径衰减等。
因此，厂商在设计LTE设备时需要确保其符合相应的灵敏度标准，并在实际网络环境中能够表现出良好的接收性能。
总的来说，4G LTE网络的灵敏度标准是确保设备能够在各种复
杂的无线环境下可靠地接收信号和进行数据传输的重要指标，也是保障用户通信质量和网络覆盖的关键因素之一。
微基站在4G网络中的应用
微基站在4G网络中的应用摘要：宏站是LTE（长期演进）网络结构的基础，在网络中具有不可替代的作用。
但LTE高频段组网的无线信号绕射性能较差，密集城区高楼高架林立，会出现很多的末梢阴影区。
随着民众自我保护意识的增强，宏站建设的限制越来越多，进驻困难、租用机房等都给宏站建设带来了挑战。
微基站作为无线网宏基站覆盖建设的一种有效补充手段，具有组网灵活、安装便利、配套要求低等优点，能有效提升网络立体覆盖效果。
但过多或不恰当地引入微基站也可能带来干扰、投资浪费等问题。
关键词：微基站；深度覆盖；异构网1 微基站在4G网络中的定位微基站方案已经成为各大运营商异构层的必选。
现阶段微基站主要定位于室外局部小范围的补盲，是难以获取宏站站址区域及提升深度覆盖等方面的补充覆盖手段。
从覆盖层面考虑，微基站可应用于以下场景：（a）宏站站址选择困难的区域。
微基站可以用于填补宏站站点密度不足造成的信号覆盖空洞。
（b）宏站信号强度受限的区域。
微基站可以用于填补宏站站点呼吸效应造成的信号覆盖空洞。
（c）密集城区。
可用于增强室内深层次覆盖以及室外末梢弱覆盖区域的信号强度。
（d）对于郊区和偏远地区的孤岛覆盖，相对于成本较高的宏站站点，微基站是性价比更高的解决方案。
从容量方面考虑，微基站可应用于以下场景：（a）部署于高话务的热点区域，解决宏站容量不足问题。
（b）专用于数据业务分流。
从质量方面考虑，微基站能改善网络质量，尤其有利于网络优化微调。
引入微基站后可明显改善宏基站小区边缘区域的上行干扰问题。
微基站在4G网络中应用应注意的问题：（1）微基站只能作为覆盖建设的补充手段由于微基站具有发射功率小、覆盖距离短、容量低等特点，并不适合成片组网，过多或不当的引入会对网络规划和优化造成较大困难。
（a）不能牺牲宏网覆盖，避免调整周边的宏站功率、天线倾角、方位角等工程参数。
（b）为降低对宏站的干扰，提高微站的覆盖效果，室外的微站宜位于宏站覆盖区域的中远点或宏网弱覆盖区域，以降低相互干扰。

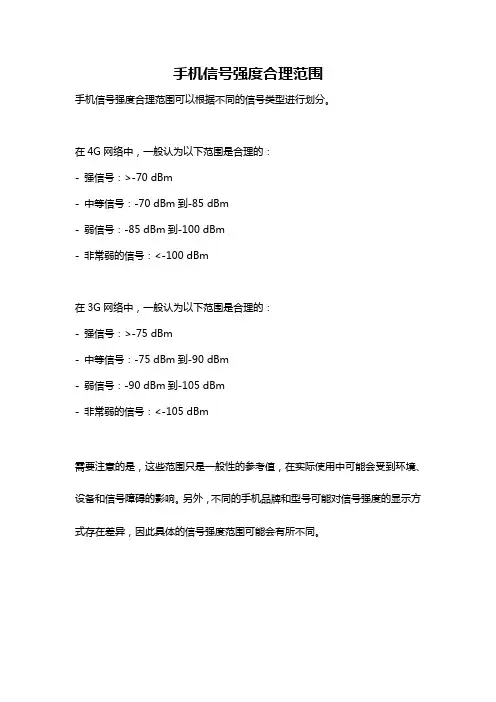

手机信号强度合理范围
手机信号强度合理范围
手机信号强度合理范围可以根据不同的信号类型进行划分。
在4G网络中，一般认为以下范围是合理的：
- 强信号：>-70 dBm
- 中等信号：-70 dBm到-85 dBm
- 弱信号：-85 dBm到-100 dBm
- 非常弱的信号：<-100 dBm
在3G网络中，一般认为以下范围是合理的：
- 强信号：>-75 dBm
- 中等信号：-75 dBm到-90 dBm
- 弱信号：-90 dBm到-105 dBm
- 非常弱的信号：<-105 dBm
需要注意的是，这些范围只是一般性的参考值，在实际使用中可能会受到环境、设备和信号障碍的影响。
另外，不同的手机品牌和型号可能对信号强度的显示方式存在差异，因此具体的信号强度范围可能会有所不同。
海林自控EG-03-T2智能网关选配4G模块说明书
上图为选配4G 模块的外观，仅供参考，请以收到的实物为准。
此功能仅限选配4G 模块北京海林自控科技股份有限公司北京市昌平区回龙观国际信息产业基地发展路9号服务热线:4001010003www .hailin .com第1页 共6页保存好所有有的包装材料,以备需要重新将设备打包时使用。
EG -03-T2智能网关说明书北京海林自控科技股份有限公司北京市昌平区回龙观国际信息产业基地发展路9号服务 热线:4001010003www .hailin .com第2页 共6页上图为选配4G模块的外观，仅供参考，请以收到的实物为准。
此功能仅限选配4G模块产品外观及尺寸背面板顶面板安装准备打开网关包装箱,安装前请检查包装箱内的部件是否完好，如果发现包装内有任何物品的缺失或损坏,请立即与经销商或销售人员联系。
另请保存好所所有的包装材料,以备需要重新将设备打包时使用。
为了网关能更好地工作,请您保证安装场所符合如下条件： 1）工作温度：-25℃ ~ 55℃。
2）工作湿度：10% ~ 90% 无凝露。
3）存储温度：-40℃ ~ 70℃。
4）网关应安装在干燥、清洁、远离热源以及强电磁场的地方。
SIM卡安装说明本网关支持使用移动网络联网，需要实体的SIM卡，SIM卡规格请选用Micro SIM卡。
标准SIM卡Micro SIM卡Nano SIM卡SIM卡安装请按如下顺序进行：1)使用一字螺丝刀将SIM卡盖板上的螺丝拧下,取下盖板将看到SIM卡安装位置。
将SIM 卡盖向OPEN方向小心推出,听到卡扣轻响后向上掀开SIM卡盖。
2)将Micro SIM卡芯片面朝下(即SIM卡缺角远离螺丝孔方向)放到SIM卡插槽内。
SIM卡缺口方向一定要与SIM卡槽位缺口方向一致。
3)合上SIM卡盖向CLOSE方向轻推，听到轻响后表示SIM卡盖已锁紧, 然后重新盖好SIM卡盖板,拧好螺丝完成SIM卡安装。
注意：●所有插拔SIM卡操作，请在网关断电时进行，严禁热插拔。
联通4G测试明细
电脑连上华星前台狗、GPS、数据终端/语音终端（根据情况），打开JoinME，看是否读到了手机，如读到了手机，则打开华星软件，连接设备，再在JoinME上连接网络（做语音业务则省去这一步）。
命名的文字：打开工参，直接Copy,切勿手动输入。
主要业务1、基站照片整体照1张、各小区主打各1张。
再，45度开始顺时针拍8张。
2、基站位置图在谷歌地图上显示的3、各小区：A、Attach 10次记录成功率B、定点DL、UL数据各截图：包含Base Info、时间图、NCell Info、NCell Info、DUM 的速率60秒截取（RSRP>-80dBm，SINR>25Db，DL≥45 mbps，UL≥6 mbps）各小区各记录DL、UL的LOG （命名：基站名+小区+DL/UL）C、ping 具体操作：华星连上终端（终端插入的是数据卡）后，等Join Me有流量了。
电脑上的开始---运行输入CMD之后“ping 118.212.189.82 -n 30”截图：包含Base Info、时间图、NCell Info、NCell Info、ping的界面（ping时延<30MS）各小区都要记录LOG （命名：基站名+小区+ping）D、语音业务（各小区操作不少于5次）：CSFB（手机开始在4G网络，拨打电话中会切到3G网，拨通后挂断，切回到4G 网），建立成功率CSFB建立时延（<6s）：语音4G盲重定向3G。
主被叫不少于5次（后台出报告信令截图例，出报告时再截本图：）FASTRETURN（<2s）（手机开始在4G网络，拨打电话中会切到3G网，拨通后挂断，切回到4G网）：3G重选回4G。
主被叫不少于5次（后台出报告信令截图例，出报告时再截本图：）各小区都有记录LOGCSFB、Fastturn每小区记录为一个完整LOG （命名：基站名+小区+CSFB）4、围绕基站DT做DL/UL业务：（注意本站小区的切换是否正常，报告要出图）记录LOG （命名：基站名+DT+DL/UL）5、数据4G重定向3G（非必选，在边缘和孤岛必做）各小区记录LOG数据3G重选回4G（有上一步才做）：各小区记录LOG6、邻区核查:后台网管截图。
4g模块工作原理
4g模块工作原理
4G模块是一种可以实现无线通信的设备，它的工作原理可以分为以下几个方面：
1. 信号接收：4G模块从基站接收到无线信号后，首先需要将信号进行解调和解码，以获取原始数据信息。
2. 数据处理：4G模块将接收到的数据进行处理和分析，将有效数据提取出来，同时将无效数据进行丢弃。
3. 数据传输：处理后的数据需要进行传输，4G模块通过LTE网络将数据传输到目标设备或云端服务器。
4. 安全保障：为了保障数据传输的安全性，4G模块需要进行加密和认证等安全措施，以防止数据泄露和攻击。
5. 信号输出：处理后的数据最终需要输出到显示设备或其他外部设备，4G模块通过无线连接或有线连接实现数据输出。
总之，4G模块的工作原理涉及到信号接收、数据处理、数据传输、安全保障和信号输出等多个方面，这些方面的协同作用才能实现4G模块的无线通信功能。
- 1 -。
rssi测试方法
rssi测试方法
RSSI（Received Signal Strength Indicator）是一种衡量接收到的信号强度的指标。
在无线通信中，可以通过进行RSSI测试来评估信号的强度。
以下是一种常见的RSSI测试方法：
1. 准备测试设备：需要一个无线设备（如手机、电脑或专门的测试工具）来接收信号，并能够显示RSSI数值。
2. 安装测试应用程序或工具：在测试设备上安装一个可以显示RSSI数值的应用程序或工具。
可以通过应用商店搜索相关应用，或者使用专门的测试工具。
3. 设置测试环境：选择一个需要测试的无线网络环境，并确保测试设备与该网络建立连接。
4. 打开测试应用程序或工具：打开安装好的测试应用程序或工具，并进入RSSI测试界面。
5. 进行测试：在测试界面上可以看到当前的RSSI数值，通常以负值表示，数值越小表示信号越强。
可以根据需要在不同位置进行测试，比较不同位置的RSSI数值，以评估信号的强度。
6. 分析结果：根据测试结果分析信号的强度，可以判断信号质量是否良好，是否需要增强信号或改善信号的传输环境。
需要注意的是，RSSI数值只是一个相对参考值，不同设备和厂商可能对RSSI的计算方式有所差异，因此在不同设备间比较RSSI数值时需要谨慎。
同时，RSSI数值通常只能反映信号的强度，对于其
他信号质量指标（如信噪比、误码率等）的评估需要进行其他测试。
