位移传感器的原理
位移传感器 位移传感器又称为线性传感器，它分为电感式位移传感器，电容式位移传感器，光电式位移传感器，超声波式位移传感器，霍尔式位移传感器。 电感式位移传感器是一种属于金属感应的线性器件，接通电源后，在开关的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。 电感式位移传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。位移传感器主要应用在自动化装备生产线对模拟量的智能控制。 位移是和物体的位置在运动过程中的移动有关的量，位移的测量方式所涉及的范围是相当广泛的。小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测，大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。其中光栅传感器因具有易实现数字化、精度高（目前分辨率最高的可达到纳米级）、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点，在机床加工、检测仪表等行业中得到日益广泛的应用。 原理 计量光栅是利用光栅的莫尔条纹现象来测量位移的。“莫尔”原出于法文Moire，意思是水波纹。几百年前法国丝绸工人发现，当两层薄丝绸叠在一起时，将产生水波纹状花样；如果薄绸子相对运动，则花样也跟着移动，这种奇怪的花纹就是莫尔条纹。一般来说，只要是有一定周期的曲线簇重叠起来，便会产生莫尔条纹。计量光栅在实际应用上有透射光栅和反射光栅两种；按其作用原理又可分为辐射光栅和相位光栅；按其用途可分为直线光栅和圆光栅。下面以透射光栅为例加以讨论。 透射光栅尺上均匀地刻有平行的刻线即栅线，a为刻线宽，b为两刻线之间缝宽，W=a+b称为光栅栅距。目前国内常用的光栅每毫米刻成10、25、50、100、250条等线条。光栅的横向莫尔条纹测位移，需要两块光栅。一块光栅称为主光栅，它的大小与测量范围相一致；另一块是很小的一块，称为指示光栅。为了测量位移，必须在主光栅侧加光源，在指示光栅侧加光电接收元件。当主光栅和指示光栅相对移动时，由于光栅的遮光作用而使莫尔条纹移动，固定在指示光栅侧的光电元件，将光强变化转换成电信号。由于光源的大小有限及光栅的衍射作用，使得信号为脉动信号。如图 1，此信号是一直流信号和近视正弦的周期信号的叠加，周期信号是位移x的函数。每当x变化一个光栅栅距W，信号就变化一个周期，信号由b点变化到b’点。由于bb’=W，故b’点的状态与b点状态完全一样，只是在相位上增加了2π。 信号处理 1、辨向原理 在实际应用中，位移具有两个方向，即选定一个方向后，位移有正负之分，因此用一个光电元件测定莫尔条纹信号确定不了位移方向。为了辨向，需要有 π/2相位差的两个莫尔条纹信号。如图2，在相距1/4条纹间距的位置上安放两个光电元件，得到两个相位差π/2的电信号u01和u02，经过整形后得到两个方波信号u01’和u02’。光栅正向移动时u01超前u02 90度，反向移动时u02超前u01 90度，故通过电路辨相可确定光栅运动方向。 2、细分技术 随着对测量精度要求的提高，以栅距为单位已不能满足要求，需要采取适当的措施对莫尔条纹进行细分。所谓细分就是在莫尔条纹信号变化一个周期内，发出若干个脉冲，以减少脉冲当量。如一个周期内发出n个脉冲，则可使测量精度提高n备，而每个脉冲相当于原来栅距的1/n。由于细分后计数脉冲频率提高了 n倍，因此也称n倍频。 通常用的有两种细分方法：其一、直接细分。在相差1/4莫尔条纹间距的位置上安放两个光电元件，可得到两个相位差90o的电信号，用反相器反相后就得到四个依次相差90o的交流信号。同样，在两莫尔条纹间放置四个依次相距1/4条纹间距的光电元件，也可获得四个相位差90o的交流信号，实现四倍频细分。其二、电路细分。 专用集成电路 四倍频专用集成电路QA740210同时具有辨相和四倍频细分的功能，可将两路正交的方波进行四倍频后产生两路加、减计数信号，可送双时钟可逆计数器进行加、减计数，也可直接送微型计算机（包括单片机）进行数据处理。 1、特点： ⑴、数字化微分电路：4路微分信号脉宽由主频周期决定，因此，是一致的，而且可在很大范围里方便地选择。 ⑵、临界报警与过速报警两档速度提示：可在光栅运动速度接近极限值时给出临界报警信息，以便操作者及时控制光栅运动快慢。在速度超过极限值时本电路将给出出错信息。 ⑶、绝对零位控制：绝对零位的设置将给操作者带来许多方便，如故障断电后的重新定位等。本电路有“到绝对零位开始计数”和“到绝对零位停止计数”，以及“与绝对零位无关”三种工作模式。 ⑷、片选：本电路设有片选端，可以构成多标数显系统。 ⑸、COMS工艺：输入输出的电压电流与4000系列CMOS及LSTTL电路兼容。 位移传感器的原理与应用 位移传感器的分类 1、根据运动方式分类: 直线位移传感器 1、根据运动方式分类: 直线位移传感器 原理： 直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。传感器滑轨连接稳态直流电压，允许流过微安培的小电流，滑片和始端之间的电压，与滑片移动的长度成正比。将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求，因为由温度变化引起的阻值变化不会影响到测量结果。 LT直线位移传感器： ⊙ 广泛应用于注塑、机床及机械加工等行业 ⊙ 无限分辨率 ⊙ 行程：50至900mm ⊙ 独立线性度：±0.05% ⊙ 位移速度达到：5m/s、10 m/s可选 ⊙ 工作温度：-30至+100℃ ⊙ 多种电气连接方式 ⊙ 保护等级：IP60（IP65可选） 角度位移传感器 2、根据材质分类: 金属膜传感器、导电塑料传感器、光电式传感器、磁敏式传感器、金属玻璃铀传感器、绕线传感器 电位器式位移传感器 它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。图1中的电位器式位移传感器的可动电刷与被测物体相连。物体的位移引起电位器移动端的电阻变化。阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。通常在电位器上通以电源电压，以把电阻变化转换为电压输出。线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。如果这种位移传感器在伺服系统中用作位移反馈元件，则过大的阶跃电压会引起系统振荡。因此在电位器的制作中应尽量减小每匝的电阻值。电位器式传感器的另一个主要缺点是易磨损。它的优点是：结构简单，输出信号大，使用方便，价格低廉。 霍耳式位移传感器 它的测量原理是保持霍耳元件（见半导体磁敏元件）的激励电流不变，并使其在一个梯度均匀的磁场中移动，则所移动的位移正比于输出的霍耳电势。磁场梯度越大，灵敏度越高；梯度变化越均匀,霍耳电势与位移的关系越接近于线性。图2中是三种产生梯度磁场的磁系统：a系统的线性范围窄，位移Z=0时，霍耳电势≠0；b系统当Z<2毫米时具有良好的线性，Z=0时,霍耳电势=0；c系统的灵敏度高,测量范围小于1毫米。图中N、S分别表示正、负磁极。霍耳式位移传感器的惯性小、频响高、工作可靠、寿命长，因此常用于将各种非电量转换成位移后再进行测量的场合。 光电式位移传感器 它根据被测对象阻挡光通量的多少来测量对象的位移或几何尺寸。特点是属于非接触式测量，并可进行连续测量。光电式位移传感器常用于连续测量线材直径或在带材边缘位置控制系统中用作边缘位置传感器。 主要特性参数： 标称阻值：电位器上面所标示的阻值。 重复精度:此参数越小越好. 分辨率:位移传感器所能反馈的最小位移数值.此参数越小越好.导电塑料位移传感器分辨率为无穷小. 允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电位器的精度。允许误差一般只要在 ±20%以内就符合要求,因为一般位移传感器是以分压的方式来使用,具体电阻的大小对传感器的数据采集没有影响. 线性精度:直线性误差.此参数越小越好. 寿命:导电塑料位移传感器都在200万次以上. 常用传感器特性： 导电塑料位移传感器: 用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。特点是：平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可靠性极高、耐化学腐蚀。用于宇宙装置、导弹、飞机雷达天线的伺服系统等。 绕线位移传感器:是将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘骨架上制成。绕线电位器特点是接触电 阻小，精度高，温度系数小，其缺点是分辨力差，阻值偏低，高频特性差。主要用作分压器、变阻器、仪器中调零和工作点等。 金属玻璃铀位移传感器: 用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。特点是：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨等都很好， 是很有前途的电位器品种，缺点是接触电阻和电流噪声大。 金属膜位移传感器: 金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。特点是分辨力高、耐高温、温度系数小、动噪声小、平滑性好。 磁敏式位移传感器: 消除了机械接触，寿命长、可靠性高，缺点：对工作环境要求较高. 光电式位移传感器: 消除了机械接触，寿命长、可靠性高，缺点：数字信号输出,处理烦琐. [编辑本段] 传感器市场发展前景
咨询公司INTECHNOCONSULTING的传感器市场报告显示，2008年全球传感器市场容量为506亿美元，预计2010年全球传感器市场可达600亿美元以上。调查显示，东欧、亚太区和加拿大成为传感器市场增长最快的地区，而美国、德国、日本依旧是传感器市场分布最大的地区。就世界范围而言，传感器市场上增长最快的依旧是汽车市场，占第二位的是过程控制市场，看好通讯市场前景。 一些传感器市场比如压力传感器、温度传感器、流量传感器、水平传感器已表现出成熟市场的特征。流量传感器、压力传感器、温度传感器的市场规模最大，分别占到整个传感器市场的21%、19%和14%。传感器市场的主要增长来自于无线传感器、MEMS(Micro-Electro-MechanicalSystems，微机电系统)传感器、生物传感器等新兴传感器。其中，无线传感器在2007-2010年复合年增长率预计会超过25%。 目前，全球的传感器市场在不断变化的创新之中呈现出快速增长的趋势。有关专家指出，传感器领域的主要技术将在现有基础上予以延伸和提高，各国将竞相加速新一代传感器的开发和产业化，竞争也将日益激烈。新技术的发展将重新定义未来的传感器市场，比如无线传感器、光纤传感器、智能传感器和金属氧化传感器等新型传感器的出现与市场份额的扩大。 数字激光位移传感器 激光位移传感器可精确非接触测量被测物体的位置、位移等变化，主要应用于检测物的位移、厚度、振动、距离、直径等几何量的测量。
位移传感器的工作原理
位移传感器的工作原理一、引言位移传感器是一种用于测量物体位置或运动的装置，广泛应用于工业自动化、机器人技术、汽车工程等领域。
本文将详细介绍位移传感器的工作原理及其应用。
二、工作原理1. 电阻式位移传感器电阻式位移传感器是最常见的一种类型。
它由一个电阻元件和一个滑动控制器组成。
滑动控制器的位置决定了电阻元件上的电阻值。
当滑动控制器移动时，电阻值会相应地改变。
通过测量电阻值的变化，可以确定物体的位移。
2. 感应式位移传感器感应式位移传感器利用电磁感应原理来测量位移。
它包含一个发射线圈和一个接收线圈。
发射线圈产生一个变化的磁场，当物体靠近时，磁场的变化会被接收线圈检测到。
通过测量接收线圈中感应电压的变化，可以确定物体的位移。
3. 光电式位移传感器光电式位移传感器使用光电效应来测量位移。
它由一个光源和一个光电传感器组成。
光源发出光束，当物体靠近时，光束被遮挡或反射。
光电传感器检测到光的变化，并将其转换为电信号。
通过测量电信号的变化，可以确定物体的位移。
4. 容量式位移传感器容量式位移传感器利用电容变化来测量位移。
它由两个电极和一个介质层组成。
当物体靠近时，电容的值会发生变化。
通过测量电容的变化，可以确定物体的位移。
三、应用领域1. 工业自动化位移传感器在工业自动化中被广泛应用。
例如，在生产线上，位移传感器可以用来测量机器人臂的位置，以确保精确的操作和装配。
此外，位移传感器还可以用于测量液位、温度和压力等参数。
2. 机器人技术位移传感器是机器人技术中不可或缺的组成部分。
它们可以用于测量机器人末端执行器的位置，以实现精确的运动控制。
位移传感器还可以用于检测机器人与周围环境的距离，以避免碰撞和损坏。
3. 汽车工程位移传感器在汽车工程中有多种应用。
例如，它们可以用于测量刹车踏板的位置，以控制刹车系统的工作。
位移传感器还可以用于测量悬挂系统的位移，以实现更平稳的行驶和更好的操控性能。
4. 医疗设备位移传感器在医疗设备中也有重要的应用。
位移传感器的工作原理 (2)
位移传感器的工作原理位移传感器是一种用于测量物体位移的装置。
它通过将物体的位移转换为电信号来实现测量。
位移传感器在许多领域中都有广泛的应用，例如工业自动化、机械加工、医疗设备等。
位移传感器的工作原理基于不同的物理原理，常见的几种工作原理包括电阻式、电容式、电感式和光电式。
电阻式位移传感器是最常见的一种类型。
它利用电阻的变化来测量物体的位移。
普通情况下，电阻式位移传感器由一个固定电阻和一个活动电阻组成。
活动电阻的位置随着物体的位移而改变，从而导致电阻值的变化。
通过测量电阻值的变化，可以确定物体的位移。
电容式位移传感器利用电容的变化来测量物体的位移。
它通常由两个平行的电容板组成，当物体位移时，电容板之间的距离也会发生变化，从而导致电容值的变化。
通过测量电容值的变化，可以确定物体的位移。
电感式位移传感器利用电感的变化来测量物体的位移。
它通常由一个线圈和一个铁芯组成。
当物体位移时，铁芯的位置相对于线圈也会发生变化，从而导致电感值的变化。
通过测量电感值的变化，可以确定物体的位移。
光电式位移传感器利用光的变化来测量物体的位移。
它通常由一个发光二极管和一个光敏电阻组成。
当物体位移时，发光二极管照射到光敏电阻上的光强度会发生变化，从而导致电阻值的变化。
通过测量电阻值的变化，可以确定物体的位移。
除了上述几种常见的工作原理外，还有其他一些特殊的工作原理，如压电式、磁电式、超声波式等。
不同的工作原理适合于不同的应用场景，选择合适的工作原理可以提高位移传感器的测量精度和稳定性。
位移传感器的性能指标包括测量范围、灵敏度、分辨率、线性度、重复性和稳定性等。
测量范围是指位移传感器能够测量的最大位移值，灵敏度是指位移传感器输出信号与输入位移之间的关系，分辨率是指位移传感器能够分辨的最小位移值，线性度是指位移传感器输出信号与输入位移之间的线性关系，重复性是指位移传感器在相同位移条件下重复测量的一致性，稳定性是指位移传感器在长期使用过程中输出信号的稳定性。
位移传感器的工作原理
位移传感器的工作原理
电阻式位移传感器是最早被广泛应用的一种位移传感器。
它们是由一
根金属线绕在一根细长的电绝缘丝上构成的。
金属线上的电阻与位置成正比。
当物体移动时，导线的长度将发生变化，从而改变电阻的值。
通过测
量电阻的变化，可以确定物体的位移。
电容式位移传感器是基于电容变化的原理工作的。
它们由一个固定电
容板和一个浮动电容板组成。
固定电容板与物体相连，浮动电容板与感兴
趣的物体相连。
当物体移动时，浮动电容板的位置将发生变化，从而改变
了电容值。
通过测量电容的变化，可以得知物体的位移。
激光位移传感器是利用激光束的干涉原理来测量物体位移的。
这种位
移传感器包括一个激光源和一个接收器。
激光束在物体上形成一个光栅，
当物体移动时，光栅的形状将发生变化，导致激光束在接收器上形成干涉
图案。
通过分析干涉图案的变化，可以得到物体的位移信息。
光栅位移传感器是一种使用光栅来测量物体位移的传感器。
光栅位移
传感器由一个光源和一个接收器组成。
光栅具有平行的光栅线。
当物体移
动时，光栅线将被遮挡或透过，从而改变光的强度。
通过测量光强的变化，可以确定物体的位移。
总的来说，位移传感器的工作原理是通过测量其中一种物理量的变化
来确定物体的位移。
每种位移传感器都有各自的利弊和适用范围。
选取合
适的位移传感器取决于具体的应用需求和测量精度要求。
高中位移传感器的工作原理
高中位移传感器的工作原理
高中位移传感器一般采用电阻式、电容式、电感式或膜式等多种工作原理，以下分别介绍：
1. 电阻式位移传感器：利用电阻的变化来测量位移。
当变化量较大时，常采用滑动式电位器，其内部由滑动触头与电阻材料之间的摩擦力产生，以达到滑动触头与电阻材料相对运动距离的精确测量。
2. 电容式位移传感器：利用电容的变化来测量位移。
当位移导电体发生运动时，会导致传感电极与被测物之间的电容值发生变化，通过测量这个电容的变化值来判断被测物的位移。
3. 电感式位移传感器：利用电感的变化来测量位移。
当位移导磁体发生运动时，会导致传感线圈与被测物之间的电感值发生变化，通过测量这个电感的变化值来判断被测物的位移。
4. 膜式位移传感器：整个传感器由多个活动膜片和固定膜片组成。
当位移物体施加一定的力量时，会产生变形，改变活动膜片与固定膜片之间的间距，使得电极与电极之间的电容变化，从而得到位移值。
总之，高中位移传感器的工作原理是通过不同的物理效应来测量被测物的位移，不仅精度高、响应快，而且在机械设备控制、自动化生产等领域得到广泛应用。

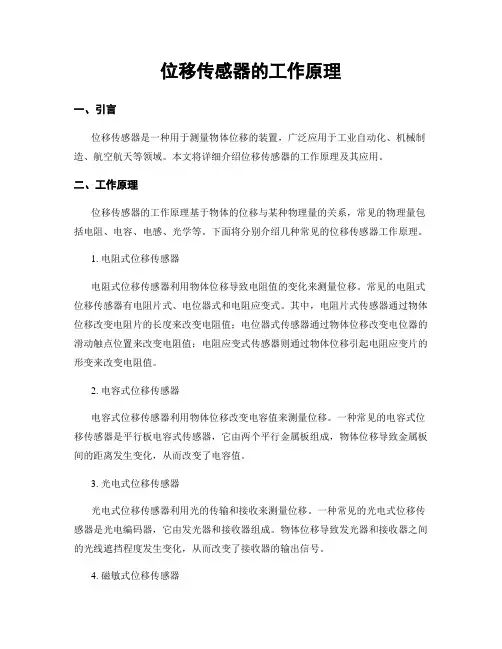

位移传感器的工作原理
位移传感器的工作原理一、引言位移传感器是一种用于测量物体位移的装置，广泛应用于工业自动化、机械制造、航空航天等领域。
本文将详细介绍位移传感器的工作原理及其应用。
二、工作原理位移传感器的工作原理基于物体的位移与某种物理量的关系，常见的物理量包括电阻、电容、电感、光学等。
下面将分别介绍几种常见的位移传感器工作原理。
1. 电阻式位移传感器电阻式位移传感器利用物体位移导致电阻值的变化来测量位移。
常见的电阻式位移传感器有电阻片式、电位器式和电阻应变式。
其中，电阻片式传感器通过物体位移改变电阻片的长度来改变电阻值；电位器式传感器通过物体位移改变电位器的滑动触点位置来改变电阻值；电阻应变式传感器则通过物体位移引起电阻应变片的形变来改变电阻值。
2. 电容式位移传感器电容式位移传感器利用物体位移改变电容值来测量位移。
一种常见的电容式位移传感器是平行板电容式传感器，它由两个平行金属板组成，物体位移导致金属板间的距离发生变化，从而改变了电容值。
3. 光电式位移传感器光电式位移传感器利用光的传输和接收来测量位移。
一种常见的光电式位移传感器是光电编码器，它由发光器和接收器组成。
物体位移导致发光器和接收器之间的光线遮挡程度发生变化，从而改变了接收器的输出信号。
4. 磁敏式位移传感器磁敏式位移传感器利用物体位移导致磁场变化来测量位移。
一种常见的磁敏式位移传感器是霍尔效应传感器，它利用霍尔元件感知磁场的变化，并将其转换为电信号输出。
5. 电感式位移传感器电感式位移传感器利用物体位移改变线圈感应电感值来测量位移。
一种常见的电感式位移传感器是线性变压器传感器，它通过物体位移改变线圈匝数来改变感应电感值。
三、应用位移传感器在各个领域有着广泛的应用，下面将介绍几个常见的应用领域。
1. 工业自动化位移传感器在工业自动化中用于测量机器人、机械手等设备的位置和运动状态，从而实现精确的控制和定位。
2. 机械制造位移传感器在机械制造中用于测量零件的尺寸和位置，以确保产品的质量和精度。

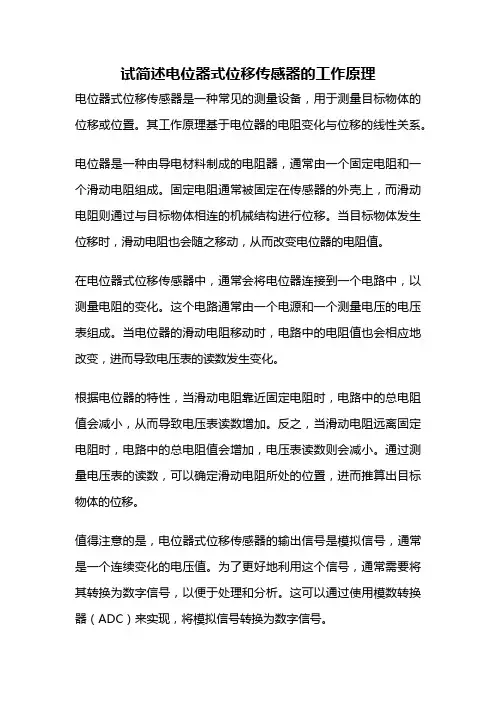

试简述电位器式位移传感器的工作原理
试简述电位器式位移传感器的工作原理电位器式位移传感器是一种常见的测量设备，用于测量目标物体的位移或位置。
其工作原理基于电位器的电阻变化与位移的线性关系。
电位器是一种由导电材料制成的电阻器，通常由一个固定电阻和一个滑动电阻组成。
固定电阻通常被固定在传感器的外壳上，而滑动电阻则通过与目标物体相连的机械结构进行位移。
当目标物体发生位移时，滑动电阻也会随之移动，从而改变电位器的电阻值。
在电位器式位移传感器中，通常会将电位器连接到一个电路中，以测量电阻的变化。
这个电路通常由一个电源和一个测量电压的电压表组成。
当电位器的滑动电阻移动时，电路中的电阻值也会相应地改变，进而导致电压表的读数发生变化。
根据电位器的特性，当滑动电阻靠近固定电阻时，电路中的总电阻值会减小，从而导致电压表读数增加。
反之，当滑动电阻远离固定电阻时，电路中的总电阻值会增加，电压表读数则会减小。
通过测量电压表的读数，可以确定滑动电阻所处的位置，进而推算出目标物体的位移。
值得注意的是，电位器式位移传感器的输出信号是模拟信号，通常是一个连续变化的电压值。
为了更好地利用这个信号，通常需要将其转换为数字信号，以便于处理和分析。
这可以通过使用模数转换器（ADC）来实现，将模拟信号转换为数字信号。
电位器式位移传感器具有简单、可靠、成本低等优点，广泛应用于工业自动化、机器人、汽车、航空航天等领域。
然而，由于滑动电阻与目标物体的物理接触，传感器的寿命和精度可能会受到一定程度的影响。
因此，在实际应用中，需要根据具体情况选择合适的传感器型号，并进行适当的维护和校准，以确保传感器的准确性和可靠性。
电位器式位移传感器是一种基于电位器电阻变化与位移的线性关系来测量目标物体位移的传感器。
通过测量电阻值的变化，可以确定目标物体的位移，并将其转换为模拟信号输出。
该传感器具有简单可靠、成本低等优点，被广泛应用于各个领域。
然而，需要注意传感器的寿命和精度问题，以确保其准确性和可靠性。
直线位移传感器的原理是怎样的
直线位移传感器的原理是怎样的直线位移传感器是指可以在直线方向上测量物体位移的传感器，常用于工业自动化、机器人控制、汽车制造等领域。
直线位移传感器的原理主要涉及电子技术和力学原理，下面我们来逐一介绍。
原理一：电容位移传感器电容位移传感器利用电容的变化来测量位移。
电容是指在两块导电板之间形成的电场，其大小与板间距离成反比。
当一个金属物体与板之间移动时，导致电容的大小发生变化，该变化可以被转化成电压信号，并且与位移的大小成正比。
这种传感器结构简单，可靠性高，精度也较高。
原理二：感应位移传感器感应位移传感器是利用法拉第感应原理测量物体位移。
该原理是指沿着一个导体放置一个变化的磁场将产生电势差，当导体发生位移时，也就对应着磁场的变化，从而产生电势差。
通过对电势差的测量，就可以得到物体的位移信息。
该传感器结构简单，但由于对磁场的精度要求较高，其精度常常受制于测量范围的限制。
原理三：光电位移传感器光电位移传感是利用光电效应测量物体位移。
该效应是指，在某些半导体材料中，当外界光线照射到这些材料时，会形成一些电子-空穴对。
当电子-空穴对分离时，就产生了电流信号。
该传感器通过使用光电二极管阵列来测量物体的位移。
当物体发生位移，其遮挡光线的程度也发生变化，从而影响二极管阵列的输出信号，进而转化成位移测量信号。
该传感器精度较高，且可以实现高分辨率和高采样率。
但其成本较高，易受环境光干扰。
原理四：电阻位移传感器电阻位移传感器是利用电阻的变化来测量物体位移。
该传感器通过对电阻值的变化进行测量，从而得到物体的位移信息。
当物体发生位移时，其电阻值也会有相应的变化，这种变化可以被转化成电压信号，进而被测量仪器进行采集。
该传感器结构简单，但由于信号会受温度、湿度等外部环境因素的影响，测量精度常常受制于这些因素的限制。
综上所述，直线位移传感器的原理主要分为电容位移传感器、感应位移传感器、光电位移传感器和电阻位移传感器。
每种传感器的原理具有不同优缺点，应根据具体的测量需求来选择适合的传感器。
位移传感器原理及应用领域
位移传感器原理及应用领域位移传感器是一种用来测量物体或系统位移改变的装置。
它通过将物体的位移转化为信号输出，以实现对位移进行准确测量和监测。
位移传感器在许多领域都有广泛的应用，包括工业自动化、航空航天、建筑工程、医疗设备等。
位移传感器的工作原理有多种，下面列举了几种常见的工作原理：1. 电阻式位移传感器：该传感器利用电阻元件的电阻随物体位移变化而发生变化的原理，将位移转化为电阻值的变化。
2. 容积式位移传感器：该传感器利用物体位移改变容积的原理，通过测量容器内介质的体积变化来获得位移信息。
3. 电感式位移传感器：该传感器利用线圈的电感随物体位移变化而发生变化的原理，将位移转化为电感值的变化。
4. 光电式位移传感器：该传感器利用光电元件的光强随物体位移变化而发生变化的原理，将位移转化为光强值的变化。
5. 压电式位移传感器：该传感器利用压电材料的晶体结构随物体位移变化而发生变化的原理，将位移转化为电荷或电压信号的变化。
位移传感器在工业自动化中的应用非常广泛。
在机械加工、车床、数控机床等设备中，位移传感器可以用来监测加工过程中各个部件的位移和位置，确保加工精度和质量。
在机器人技术中，位移传感器被用来测量和控制机器人各个部件的位移变化，实现协调运动和精准抓取。
在工厂自动化生产线中，位移传感器可以用来监测和控制物料的位移和位置，提高生产效率和质量。
位移传感器在航空航天领域也有重要的应用。
在航空器设计和测试中，位移传感器可以用来测量各个关键部件的位移和变形，确保航空器的结构稳定性和安全性。
在飞行器导航和自动驾驶系统中，位移传感器可以用来测量飞行器的位移和姿态，实现精准的飞行控制。
在建筑工程中，位移传感器可以用来监测和记录建筑物的变形和位移，包括地基的变形、桥梁的位移等。
这对于建筑物的结构安全和稳定性具有重要意义。
在医疗设备领域，位移传感器可以用来测量人体的运动和位移，包括手术机器人的运动、矫形器的调整等。
它们为医生提供了精确而可靠的数据来指导手术和治疗。
位移传感器的工作原理
位移传感器的工作原理位移传感器是一种用于测量物体或机械结构的位移或位置变化的设备。
它广泛应用于各个领域，如自动化控制系统、机器人技术、汽车制造、航空航天、医疗设备等。
位移传感器的工作原理有多种，下面将简要介绍其中的几种常见类型。
1.接触式位移传感器接触式位移传感器是通过物体与传感器之间的直接接触来测量位移的。
一种常见的接触式位移传感器是螺纹尺。
当物体的位移导致螺纹尺上的螺纹杆发生位移时，螺纹尺测量这个位移量并输出相应的电信号。
螺纹尺的分辨率通常很高，可以达到0.1微米。
2.非接触式位移传感器非接触式位移传感器是通过测量物体与传感器之间的非接触距离来测量位移的。
其中一种常见的非接触式位移传感器是光电传感器。
光电传感器通过发射光束并测量被反射或通过的光的强度来检测物体的位置变化。
光电传感器的工作原理基于光的散射、反射和透射等现象，通过分析光强度的变化来确定物体的位移。
3.压电位移传感器压电位移传感器基于压电效应，即当施加外力或应力时，压电晶体会产生电荷。
压电位移传感器通常由压电材料制成，当物体的位移导致压电材料受到压缩或伸展时，会产生电荷，这个电荷与位移量成正比。
通过测量产生的电荷量，可以确定物体的位移。
4.容积式位移传感器容积式位移传感器利用液体或气体的容积变化来测量物体的位移。
一种常见的容积式位移传感器是液位计。
当物体的位移导致传感器内的液位发生变化时，可以通过测量液位变化的量来确定物体的位移。
5.声波位移传感器声波位移传感器利用声波的传播速度和时间来测量位移。
它工作原理基于声波在空气或其他介质中传播的速度是已知的，当物体的位移导致声波的传播距离发生改变时，可以通过测量传播时间的变化来确定物体的位移。
综上所述，位移传感器的工作原理包括接触式位移传感器、非接触式位移传感器、压电位移传感器、容积式位移传感器和声波位移传感器等。
每种传感器都有其独特的工作原理和适用范围，可以根据具体的应用需求选择合适的位移传感器。
位移传感器的工作原理
位移传感器的工作原理位移传感器是一种常用的测量设备，用于测量物体的位移或位置变化。
它通过将物体的位移转换为电信号来实现测量。
位移传感器的工作原理主要分为接触式和非接触式两种。
接触式位移传感器是通过物体与传感器之间的直接接触来测量位移。
常见的接触式位移传感器包括电阻式传感器和压电传感器。
电阻式传感器利用物体位移引起的电阻变化来测量位移。
它通常由一个固定电阻和一个移动电阻组成，移动电阻随着物体位移而改变，从而改变电阻值。
压电传感器则利用物体位移引起的压电效应来测量位移。
当物体位移时，压电材料会产生电荷，通过测量这个电荷的变化来确定位移大小。
非接触式位移传感器是通过物体与传感器之间的无接触来测量位移。
常见的非接触式位移传感器包括光电传感器、电感传感器和超声波传感器。
光电传感器利用物体位移引起的光强变化来测量位移。
它通常由一个光源和一个光敏元件组成，当物体位移时，光强会发生变化，通过测量光强的变化来确定位移大小。
电感传感器则利用物体位移引起的电感变化来测量位移。
当物体位移时，电感值会发生变化，通过测量电感的变化来确定位移大小。
超声波传感器则利用物体位移引起的超声波传播时间变化来测量位移。
当物体位移时，超声波传播时间会发生变化，通过测量超声波传播时间的变化来确定位移大小。
无论是接触式还是非接触式位移传感器，其工作原理都是通过测量物体位移引起的某种物理量变化来实现位移测量。
不同类型的位移传感器适用于不同的应用场景，选择合适的位移传感器需要考虑测量范围、精度要求、环境条件等因素。
位移传感器在工业自动化、机械制造、航空航天等领域具有广泛的应用前景。
