锂电池与太阳能电池一体化设计方案
光伏发电磷酸铁锂电池组的串并设计
光伏发电磷酸铁锂电池组的串并设计光伏发电系统中，磷酸铁锂电池组是一种常用的储能设备。
在设计光伏发电磷酸铁锂电池组的串并连接时，需要考虑多个因素，包括电压、容量、安全性等。
下面将详细介绍光伏发电磷酸铁锂电池组的串并设计。
一、串联设计1. 串联方式在设计光伏发电磷酸铁锂电池组的串联连接时，可以选择不同的方式，如单串联、多串联或混合串联。
单串联即将多个电池直接连接起来，形成一个长的序列；多串联则是将多个长序列再次进行串联；混合串联则是将不同容量或型号的电池进行组合。
2. 串联数量确定光伏发电磷酸铁锂电池组的串联数量时，需要考虑系统所需的总电压以及每个单体电池的额定电压。
总电压应与逆变器或负载设备匹配，并且应在光伏发电系统所能提供的范围内。
3. 选择相同规格的单体电池为了确保每个单体电池在工作过程中的均衡性，串联电池组应选择相同规格的单体电池，包括容量、放电特性等。
这样可以避免因为不同电池之间的差异导致一些电池过早失效或工作不正常。
4. 串联连接方式在进行串联连接时，应确保每个单体电池之间的连接良好，防止接触不良或连接松动。
可以使用专业的连接器或焊接方法进行连接。
二、并联设计1. 并联方式在设计光伏发电磷酸铁锂电池组的并联连接时，可以选择不同的方式，如单并联、多并联或混合并联。
单并联即将多个电池直接连接起来，形成一个平行连接；多并联则是将多个平行连接再次进行并联；混合并联则是将不同容量或型号的电池进行组合。
2. 并联数量确定光伏发电磷酸铁锂电池组的并联数量时，需要考虑系统所需的总容量以及每个单体电池的额定容量。
总容量应与光伏发电系统所能提供的范围内，并且应满足负载设备的需求。
3. 选择相同规格的单体电池为了确保每个单体电池在工作过程中的均衡性，并联电池组应选择相同规格的单体电池，包括容量、放电特性等。
这样可以避免因为不同电池之间的差异导致一些电池过早失效或工作不正常。
4. 并联连接方式在进行并联连接时，应确保每个单体电池之间的连接良好，防止接触不良或连接松动。
锂电池太阳能充电电路
锂电池太阳能充电电路随着环保意识的增强和可再生能源的发展，太阳能逐渐成为一种常见的电力来源。
而锂电池作为一种高效、轻便的储电设备，也被广泛应用于各种电子产品和便携式设备中。
因此，锂电池太阳能充电电路的设计和应用成为了一个重要的课题。
在锂电池太阳能充电电路中，主要包括太阳能电池板、锂电池、充电控制电路和电源管理芯片等几个关键部件。
其中，太阳能电池板主要负责将太阳能转换为电能，通过光伏效应产生电流。
而锂电池则是储存电能的装置，具有较高的能量密度和较长的使用寿命。
在太阳能电池板输出的电流不稳定的情况下，充电控制电路起到了关键的作用。
充电控制电路能够对电流进行调整和稳定，确保锂电池能够以合适的电流进行充电。
同时，充电控制电路还能提供过充保护和过放保护功能，有效延长锂电池的使用寿命。
电源管理芯片则是整个锂电池太阳能充电电路的核心。
它能够控制电流的输入和输出，确保电流的稳定和均衡。
此外，电源管理芯片还具有多种保护功能，如过流保护、过温保护和短路保护等，可以有效防止充电过程中的意外情况发生。
在实际应用中，锂电池太阳能充电电路具有许多优点。
首先，太阳能电池板具有高能量转换效率，可以将太阳能转化为电能，实现绿色能源的利用。
其次，锂电池具有较高的能量密度和较长的使用寿命，能够满足各种电子产品和便携式设备的需求。
最后，充电控制电路和电源管理芯片的引入，能够确保充电过程的安全和稳定，有效保护电池和设备的使用。
然而，锂电池太阳能充电电路也存在一些问题和挑战。
首先，太阳能电池板的输出受到天气条件和光照强度的影响，会导致充电效果不稳定。
其次，锂电池在充电过程中需要控制电流和电压，否则可能会造成电池过热、短路等安全问题。
此外，充电控制电路和电源管理芯片的设计和制造也需要一定的技术和成本支持。
锂电池太阳能充电电路是一种重要的能源转换和储能技术。
它能够将太阳能转换为电能，并实现对锂电池的高效充电。
虽然存在一些问题和挑战，但通过技术的不断进步和创新，相信锂电池太阳能充电电路在未来会得到更广泛的应用和推广。
光伏发电磷酸铁锂电池组的串并设计
光伏发电磷酸铁锂电池组的串并设计光伏发电磷酸铁锂电池组的串并设计是在光伏发电系统中至关重要的一环。
串并设计的合理性直接影响着电池组的性能和电能转化效率。
本文将从串并设计的原理、优化方法以及实际应用等方面进行探讨。
1. 串并设计的原理串并设计是指将多个电池单体通过串联和并联的方式组合在一起，形成电池组。
串联是指将多个电池正极与负极依次相连，使电压叠加；并联是指将多个电池的正极与正极相连，负极与负极相连，使电流叠加。
串并设计的原理在于充分利用电池单体的电压和电流特性，以实现电池组的高电压、高电流输出。
2. 优化方法（1）设计合理的电压和电流：根据光伏发电系统的需求，确定电池组的电压和电流。
一般情况下，串联电池单体可以增加电压输出，而并联电池单体可以增加电流输出。
但要注意，电池单体的电压和电流应在一定范围内，以避免过高或过低的电压和电流对电池组的性能产生不利影响。
（2）考虑电池单体的容量和内阻：电池单体的容量决定了电池组的总容量，而内阻影响着电池组的放电能力。
在串并设计中，应选择容量相近、内阻相差较小的电池单体，以保证电池组的性能稳定性和一致性。
（3）考虑温度和环境因素：温度对电池组的性能有着重要影响。
在光伏发电系统中，电池组常处于高温环境下，因此在串并设计中应考虑散热措施，以保持电池组的工作温度在合理范围内。
3. 实际应用光伏发电磷酸铁锂电池组的串并设计在实际应用中有着广泛的应用。
例如，在太阳能发电系统中，通过合理的串并设计可以提高系统的工作效率和电能输出。
此外，在电动车和储能系统中，串并设计也是十分重要的。
通过合理的串并设计，可以提高电动车的续航里程和储能系统的储能效率。
光伏发电磷酸铁锂电池组的串并设计对光伏发电系统的性能和电能转化效率具有重要影响。
通过合理的串并设计，可以充分利用电池单体的特性，提高电池组的电压和电流输出。
在实际应用中，我们需要考虑电池单体的容量、内阻以及温度等因素，以保证电池组的性能稳定性和一致性。
太阳能光伏组件对磷酸铁锂电池充电电路的设计
太阳能光伏组件对磷酸铁锂电池充电电路的设计作者：李正鹏黄冬来源：《硅谷》2011年第21期摘要：介绍磷酸铁锂LiFePO4动力电池的工作特性，根据其充电特性设计一种高效快速的用太阳能光伏组件对磷酸铁锂电池充电电路，用40W的太阳能电池板对容量为10AH的单节磷酸铁锂电池进行实验测试。
实验结果表明电路板能够快速高效的对电池进行充电。
关键词： LiFePO4；太阳能光伏组件；充电中图分类号：TM912 文献标志码： A 文章编号：1671－7597（2011）1110061－010 引言目前，太阳能光伏产品的瓶颈问题是电池问题，产品一般采用铅酸蓄电池和聚合物锂电池，虽然产品成本较低，但是使用寿命不长。
而磷酸铁锂电池能够有效的解决这一瓶颈问题，磷酸铁锂电池相比铅酸蓄电池和聚合物锂电池有如下优点：1）超长使用寿命，长寿命铅酸电池的循环寿命300次左右，最高也就500次，而磷酸铁锂动力电池是同类锂电池中循环寿命最高的，可达到2000次左右。
同质量的铅酸电池使用寿命最多2-3年时间，而磷酸铁锂电池在同样条件下使用可达到7-8年。
2）磷酸铁锂的安全性能是目前所有的材料中最好的，不用担心爆炸问题的存在。
3）稳定性高，高温充电的容量稳定性好，储存性能好。
4）价格相对便宜，磷酸盐采用磷酸源、锂源和铁源为材料，这些材料都很便宜，无战略资源及稀有资源。
目前，磷酸铁锂电池大多应用在电动车上，而作为新能源储能设备应用比较少，主要原因是因为相对于铅酸电池，同容量的磷酸铁锂电池的成本价格比较高；但是考虑到磷酸铁锂电池的充放电能力很强，可以深度放电，容量可以降下来，成本价格也能够得到有效控制。
因此，研究设计一款太阳能光伏组件-磷酸铁锂电池充电器对于磷酸铁锂电池在新能源中的应用具有很好的参考价值。
1 磷酸铁锂电池的充电特性由于磷酸铁锂电池的特殊材料特性，锂电池的充电方式和一般蓄电池的充电方式不同，LiFePO4电池的充电方式通常分为以下三个阶段。
光伏发电磷酸铁锂电池组的串并设计
光伏发电磷酸铁锂电池组的串并设计一、背景介绍光伏发电是一种利用太阳能将光能转换为电能的技术。
磷酸铁锂电池是一种用于储存电能的可再生能源电池。
本文将探讨光伏发电系统中磷酸铁锂电池组的串并设计，以提高电池组的性能和效率。
二、串并连接的作用串并连接是将多个电池组连接起来形成一个更大容量和更高电压的电池组的方法。
串连接可以增加电池组的总电压，使其适用于更高电压的负载；并连接则可以增加电池组的总容量，使其能够提供更长的使用时间。
三、磷酸铁锂电池的特点磷酸铁锂电池是一种新型的锂离子电池，具有以下特点： 1. 高能量密度：磷酸铁锂电池的能量密度较高，能够提供相对较长的使用时间。
2. 长寿命：磷酸铁锂电池的寿命较长，循环寿命可达数千次。
3. 耐高温：磷酸铁锂电池具有较好的耐高温性能，可以在高温环境下正常工作。
四、串并连接的设计原则在设计光伏发电磷酸铁锂电池组的串并连接时，需要考虑以下原则： 1. 电压匹配：串连接的电池组应保证每个单体电池的电压相等，以免因电池之间的电压差引起失效或安全问题。
2. 容量匹配：并连接的电池组应保证每个电池组的容量相等，以免因电池之间的容量差引起充放电不平衡。
3. 维护性：串并连接的设计应便于维护和管理，方便替换和监测电池组。
五、光伏发电磷酸铁锂电池组的串并设计示例5.1 串连接设计在光伏发电系统中，可以采用串连接的方式将多个磷酸铁锂电池连接起来，以提高电压。
1. 选择相同规格的磷酸铁锂电池进行串连接，确保电压和容量相等。
2.使用适当的连接器将电池正极与负极连接，形成串联电池组。
3. 在设计串连接时，考虑电池组的电压是否满足负载要求，同时注意串联电池的总电流。
5.2 并连接设计并连接可以增加磷酸铁锂电池组的容量，提供更长的使用时间。
1. 选择相同规格和容量的磷酸铁锂电池进行并连接。
2. 使用适当的连接器将电池正极与负极连接，形成并联电池组。
3. 在设计并连接时，考虑电池组的总容量是否满足负载需求，同时注意并联电池组的总电压。
基于锂电池的太阳能灯与移动电源系统设计

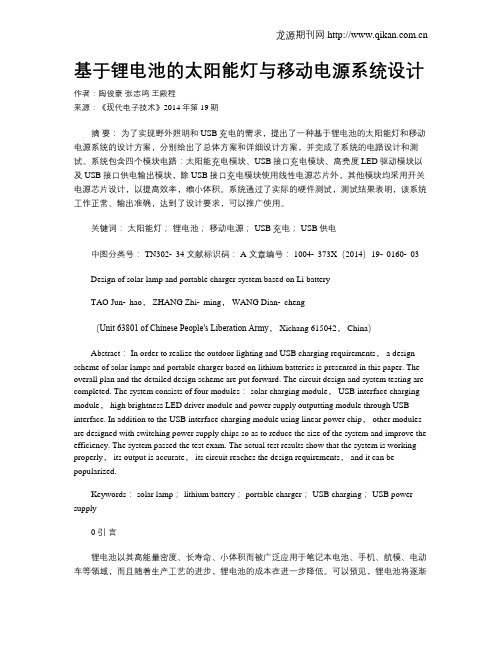

基于锂电池的太阳能灯与移动电源系统设计作者：陶俊豪张志鸣王殿程来源：《现代电子技术》2014年第19期摘要：为了实现野外照明和USB充电的需求，提出了一种基于锂电池的太阳能灯和移动电源系统的设计方案，分别给出了总体方案和详细设计方案，并完成了系统的电路设计和测试。
系统包含四个模块电路：太阳能充电模块、USB接口充电模块、高亮度LED驱动模块以及USB接口供电输出模块，除USB接口充电模块使用线性电源芯片外，其他模块均采用开关电源芯片设计，以提高效率，缩小体积。
系统通过了实际的硬件测试，测试结果表明，该系统工作正常、输出准确，达到了设计要求，可以推广使用。
关键词：太阳能灯；锂电池；移动电源； USB充电； USB供电中图分类号： TN302⁃34 文献标识码： A 文章编号： 1004⁃373X（2014）19⁃0160⁃03Design of solar lamp and portable charger system based on Li batteryTAO Jun⁃hao， ZHANG Zhi⁃ming， WANG Dian⁃cheng（Unit 63801 of Chinese People′s Liberation Army， Xichang 615042， China）Abstract： In order to realize the outdoor lighting and USB charging requirements， a design scheme of solar lamps and portable charger based on lithium batteries is presented in this paper. The overall plan and the detailed design scheme are put forward. The circuit design and system testing are completed. The system consists of four modules： solar charging module， USB interface charging module， high brightness LED driver module and power supply outputting module through USB interface. In addition to the USB interface charging module using linear power chip， other modules are designed with switching power supply chips so as to reduce the size of the system and improve the efficiency. The system passed the test exam. The actual test results show that the system is working properly， its output is accurate， its circuit reaches the design requirements， and it can be popularized.Keywords： solar lamp； lithium battery； portable charger； USB charging； USB power supply0 引言锂电池以其高能量密度、长寿命、小体积而被广泛应用于笔记本电池、手机、航模、电动车等领域，而且随着生产工艺的进步，锂电池的成本在进一步降低。
锂离子电池与太阳能电池板的应用组合技术研究
锂离子电池与太阳能电池板的应用组合技术研究随着能源需求增长与环保意识增强，锂离子电池与太阳能电池板的应用组合已成为研究的热点。
本文将探讨锂离子电池与太阳能电池板应用组合技术的研究现状、优缺点及未来发展方向。
研究现状锂离子电池是目前最常用的电池之一，广泛应用于移动电子设备、电动车辆和家庭储能等领域。
而太阳能电池板则是典型的光伏发电设备，通过光电转换产生电能，可为生活和工业生产提供不间断的电力支持。
锂离子电池与太阳能电池板的应用组合主要指太阳能光伏发电系统的储能部分采用锂离子电池。
在应用组合技术的研究中，锂离子电池与太阳能电池板的优点明显：太阳能电池板可以将太阳能光能转换成电能，为锂离子电池充电，节省能源并减少环境污染；锂离子电池作为光伏发电系统的储能部分，可以在不直接受到光照的情况下，继续向负载供电，保证系统稳定性和可靠性。
然而，应用组合技术的研究还面临着一些挑战：首先，在太阳能电池板的输出电压、输出电流和峰值功率等方面存在很大差异，需要在光伏发电系统的设计和控制中予以考虑；其次，光伏发电系统面积和铺设费用较大，在实际应用中需要进行合理配置和优化设计；最后，在锂离子电池寿命、安全性和充放电性能等方面仍需进一步提高。
优缺点应用组合技术的研究中，锂离子电池与太阳能电池板的组合具有以下优点：1.高效节能：太阳能电池板可将太阳能光能转化为电能，避免了传统能源的消耗，实现了可持续发展。
2.灵活性强：将太阳能电池板与锂离子电池组合使用，可以形成移动的光伏发电系统，方便应用于野外环境和远程地区。
3.储能可靠：锂离子电池具有高能量密度、长寿命和高安全性等优点，可以保证光伏发电系统的储能可靠性和稳定性。
同时，锂离子电池与太阳能电池板应用组合技术也存在一些缺点：1.技术复杂：在应用组合技术中，需要解决光伏发电系统与锂离子电池组合的技术难题，例如电流分配、电压匹配和电池保护等问题。
2.高成本：锂离子电池与太阳能电池板的应用组合技术需要进行整体规划和配置，需要投入大量资金和人力，增加了应用成本。
太阳能电池锂电池联用方法
太阳能电池锂电池联用方法1.引言1.1 概述概述部分应该包含关于太阳能电池和锂电池联用方法的背景和基本情况。
以下是一种可能的概述内容：太阳能电池和锂电池是目前可再生能源领域的两种主要技术。
太阳能电池作为一种能够将太阳能转化为电能的装置，已经广泛应用于各种光伏发电系统中，成为初级能源的重要来源。
而锂电池则是一种高效、环保的电池技术，被广泛应用于移动设备、电动车等领域。
太阳能电池和锂电池各自具有独特的优势和限制。
太阳能电池的优势在于其能够直接从太阳光中获取能量，无需外部电源供给，具有绿色环保、可再生等特点。
然而，太阳能电池的输出功率受到天气条件和白天时间等因素的影响，会存在间歇性的不稳定性。
相比之下，锂电池的优势在于其高能量密度和长循环寿命，能够提供持久而稳定的电力输出。
然而，锂电池需要外部电源进行充电，其电量也会有限制。
因此，将太阳能电池和锂电池联用便成为了一个研究热点。
通过太阳能电池和锂电池的联用，可以充分利用太阳能电池的绿色能源特点和锂电池的高能量密度，实现能源的稳定供应和高效利用。
同时，太阳能电池和锂电池联用的方法和技术也受到了广泛的研究和应用，为实现可再生能源的可持续发展提供了新的途径。
因此，本文将重点探讨太阳能电池与锂电池联用的方法和技术，以期为相关领域的研究人员和实践者提供有益的参考和指导。
1.2 文章结构文章结构部分的内容如下:本文将分为三个主要部分：引言、正文和结论。
在引言部分，将概述太阳能电池和锂电池的原理、应用以及它们联用的优势和目的。
在正文部分，将详细介绍太阳能电池的原理、应用，然后转而介绍锂电池的原理、应用。
在结论部分，将总结太阳能电池与锂电池联用的优势，并探讨太阳能电池与锂电池联用的方法和技术。
通过这样的文章结构，我们能够全面了解太阳能电池与锂电池联用的意义和实施方式。
1.3 目的目的是为了研究和探索太阳能电池与锂电池联用的方法，以解决太阳能发电的不稳定性和储能问题。
太阳能电池在天气条件不好或者夜间无法发电时无法提供持续的电力供应，而锂电池具有高能量密度和长寿命的特点，可以提供持续稳定的电力输出。
用太阳能电池供电的锂电池充电管理集成电路的设计
用太阳能电池供电的锂电池充电管理集成电路的设计摘要:本课题研发成功了一款具有自主知识产权的集成电路芯片,该集成电路主要用于使用太阳能电池为锂电池充电的领域。
其主要功能包括:利用太阳能电池对锂电池进行恒流/恒压充电; 充电的过程中实时监测电池的温度,监测输入/输出电压,以保证安全有效的对电池充电;充电状态自动控制功能;芯片温度调制电路;根据太阳能电池的输出电流能力自动调整充电电流的功能。
该芯片还具有集成度高,应用电路简单等优点。
关键词:锂电池;充电管理集成电路;太阳能电池供电A Li-ion Cell Charge Management IC Powered by Solar CellsCHENG Li-li, ZHAO Jian-long, XIONG Yong, JI Hong, ZHANG Wei, ZHENG Yin(Shanghai Institute of Micro-system and Information Technology,Chinese Academy of Science, Shanghai 200050,China)Abstract:A chip with independent intellectual property rights was developed. It can be used for charging Li-ion cells with power supply from solar cells. The main function of this chip includes: charging the Li-ion cells by constant-current or constant-voltage mode with solar cells’ supply; monitoring the real-time temperature of the Li-ion cells and the input/output voltages to guarantee charging the cells securely and efficiently; automatic control of the charging states; chip temperature control circuits; automatic adjusting of charging current according to solar cell’s driving capability. This chip is a high density ASIC that only requires a small number of exernal components.Keywords: Li-ion Cell; Charge Management IC; Solar Cell Powered1 简介太阳能电池的发展始于上世纪五十年代,最初应用于宇宙开发,航空航天等领域。
基于锂聚合物电池的太阳能路灯控制器设计方案
基于锂聚合物电池的太阳能路灯控制器设计方案1 功能及性能（1）全自动智能化控制及保护，并带自恢复的保护功能；全电子开关保护，不需要外接保险管等保护器件。
（2）针对工程安装时的人为误操作，具有如下防止误操作的功能：对安装接线顺序不做要求，支持太阳能反接保护操作，支持太阳能端短路保护及负载保护等。
（3）充足的设计余量，保证控制器可以在15A 充电及放电条件下长期工作。
（4）直观的数码显示，方便的按键设置，不需做任何的跳线或者拨码设置。
（5）充电回路及负载回路压降小，充电效率高。
（6）具有丰富的路灯控制功能，先进的智能延时模式，夜长时间智能识别。
（7）软件采用抗干扰算法，防止瞬间突变的信号对控制器状态的误判，避免误动作的发生。
（8）静态功耗小。
（9）多种保护功能：太阳能电池板极性反接保护、太阳能端短路保护、充电回路反向电流保护、蓄电池过充保护、蓄电池过放保护、负载短路保护、负载过流保护、感性负载续流保护、过温保护。
2 电气规格参数系统参数电压规格3 节串联的锂聚合物电池(三元材料)允许光伏电压范围:0-25V 最大光伏持续充电电流:15A 最大持续输出电流: 15A 负载通道:1 路锂电池状态参数标称电压:3.7V×3=11.1V充电截止电压:4.20V×3=12.6V充饱电压:4.05V×3=12.15V欠压保护点:3.0V×3=9.0V欠压恢复点:3.3V×3=9.9V负载管理8 种管理模式，光控开关+延时保护功能（1）太阳能电池板极性反接保护（2）太阳能端短路保护（3）充电回路反向电流保护（4）锂电池过充、过放保护（5）负载短路保护（6）负载过流保护（7）感性负载续流保护（8）过温保护静态功耗数码管关闭<5mA 数码管打开<9mA 温度特性正常工作温度范围:-35℃- 55℃过温保护点:75℃过温保护恢复点:65℃阻抗特性充电压降140mV @ 8A, 11V180mV @ 10A, 11V300mV @ 15A, 11V 负载压降140mV @ 8A, 11V180mV @ 10A，11V300mV @ 15A, 11V 备注：[1] 本控制。
