卷帘门更换安装方案
电动卷帘门安装方案及技术措施
电动卷帘门安装方案及技术措施
1. 前言
本方案适用于广泛的商业和居住场所，旨在为用户提供安全、
便捷、高效的电动卷帘门安装方案及相应的技术措施。
2. 安全措施
2.1 在施工过程中严格遵守相关法律法规，聘请专业安装施工
人员进行施工。
2.2 选择适合的卷帘门材料和配件，合理选择安装位置，根据
门的尺寸设计并安装动力电源，确保电动卷帘门的稳定性和安全性。
2.3 制定安全使用规范，告知使用人员操作技术，防止门扇开
启时导致人或物品受伤。
3. 电动卷帘门的安装
3.1 按照制造商提供的安装图纸和安装说明进行安装。
3.2 经过量体设计后，根据门洞尺寸加注门洞四周的预埋槽，
在预埋槽中做好电源线杆及挡板的空置位留置工作。
3.3 安装主机盘、轨道、滑轮、卷轴、门帘、接线盒、电机等
组成电动卷帘门。
3.4 安装调试到位后，保证门帘平整、四边根据门框封闭卡紧且可以流畅开启和关闭。
4. 停电或异常情况下的处理
4.1 停电时，应手动切换至手动状态，并及时联系维修人员。
4.2 在运行过程中，如出现轧边、跳边、停边等现象，务必先切断电源，再对卷帘门进行检查和维修。
5. 日常使用与保养
5.1 门的清洁和保养：经常用软布擦拭门体表面和轨道，特别是在雨雪天气后要及时擦拭。
5.2 对于外力破坏导致的门的故障，应该立即停用门，并联系专业人员进行修理。
5.3 定期检查电动卷帘门电气部分，紧固螺丝，加注润滑油，保证电动卷帘门长期平稳运行。
以上就是电动卷帘门安装方案及技术措施，希望能对大家在电动卷帘门使用与维护方面提供帮助。
卷帘门安装施工方案

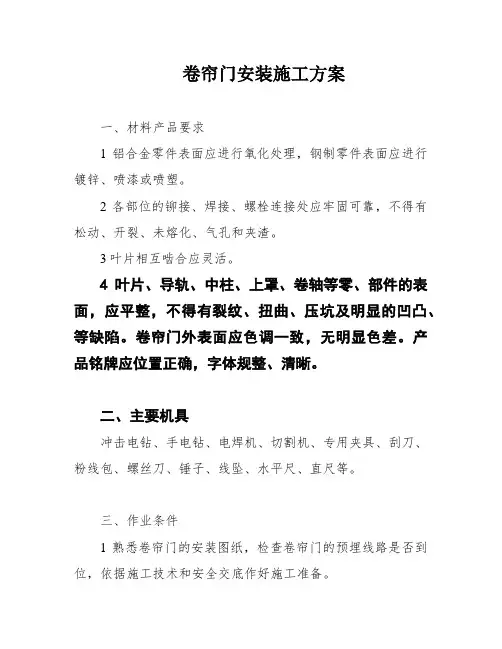

卷帘门安装施工方案一、材料产品要求1铝合金零件表面应进行氧化处理，钢制零件表面应进行镀锌、喷漆或喷塑。
2各部位的铆接、焊接、螺栓连接处应牢固可靠，不得有松动、开裂、未熔化、气孔和夹渣。
3叶片相互啮合应灵活。
4叶片、导轨、中柱、上罩、卷轴等零、部件的表面，应平整，不得有裂纹、扭曲、压坑及明显的凹凸、等缺陷。
卷帘门外表面应色调一致，无明显色差。
产品铭牌应位置正确，字体规整、清晰。
二、主要机具冲击电钻、手电钻、电焊机、切割机、专用夹具、刮刀、粉线包、螺丝刀、锤子、线坠、水平尺、直尺等。
三、作业条件1熟悉卷帘门的安装图纸，检查卷帘门的预埋线路是否到位，依据施工技术和安全交底作好施工准备。
2必须检查产品的基本尺寸与门窗口的尺寸是否相符，导轨、支架的数量是否正确。
3结构表面的找平层必须完成，达到强度、平整度符合要求。
4口洞预埋件、支架埋件位置正确。
四、施工工艺(1)工艺流程：(2)卷帘门操作技术。
1确认门洞口尺寸及安装方式（内侧、外侧、及中间安装），墙体洞口为混凝土时，应在洞口预埋件，然后与导轨、轴承架焊接连接；墙体洞口为砖砌体时，可采用钻孔埋设胀锚螺栓与导轨、轴承架连接。
2确定安装水平线及垂直线，按设定尺寸依次安装。
槽口尺寸应准确，上下保持一致，对应槽口应在同一平面内，然后用连接件与洞口内的预埋件焊牢。
3卷门机必须按说明书安装。
4.卷轴和支架板必须牢固地安装在混凝土结构或预埋件上。
5宽大门体需在中间位置加装中柱，两边有滑道。
中柱安装必须与地面垂直，安装牢固，但要拆装方便。
6门体叶片插入滑道不小于30毫米，门体宽度偏差为3毫米。
7防火卷帘门水幕系统安装在防护罩下方，喷头倾斜150度。
8安装完毕，先手动调试行程，观察门体上下运行情况。
正常后通电调试。
9观察卷帘机、传动系统、门体运行情况。
应启闭正常、顺畅，速度3-7m/min。
10调整制动器外壳的方向，使循环链朝下；调整链条张力，链条为6-1 omm；调节单向调节器和限制器。
卷帘门安装施工方案

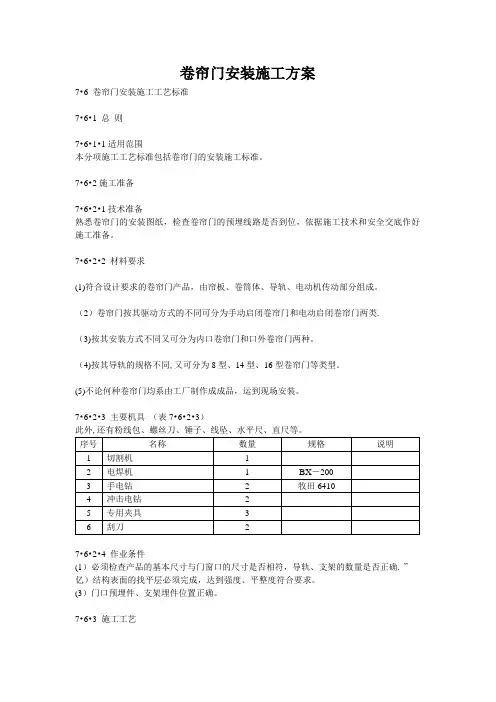

卷帘门安装施工方案7•6 卷帘门安装施工工艺标准7•6•1 总则7•6•1•1适用范围本分项施工工艺标准包括卷帘门的安装施工标准。
7•6•2施工准备7•6•2•1技术准备熟悉卷帘门的安装图纸，检查卷帘门的预埋线路是否到位，依据施工技术和安全交底作好施工准备。
7•6•2•2 材料要求(1)符合设计要求的卷帘门产品，由帘板、卷筒体、导轨、电动机传动部分组成。
（2）卷帘门按其驱动方式的不同可分为手动启闭卷帘门和电动启闭卷帘门两类.（3)按其安装方式不同又可分为内口卷帘门和口外卷帘门两种。
（4)按其导轨的规格不同,又可分为8型、14型、16型卷帘门等类型。
(5)不论何种卷帘门均系由工厂制作成成品，运到现场安装。
7•6•2•3 主要机具（表7•6•2•3）此外,还有粉线包、螺丝刀、锤子、线坠、水平尺、直尺等。
7•6•2•4 作业条件(1）必须检查产品的基本尺寸与门窗口的尺寸是否相符，导轨、支架的数量是否正确.”亿）结构表面的找平层必须完成，达到强度、平整度符合要求。
(3）门口预埋件、支架埋件位置正确。
7•6•3 施工工艺7•6•3•1：工艺流程洞口处理－弹线－固定卷筒传动装置－空载试车－装帘板－安装导轨－试车－清理7•6•3•2 操作工艺普通卷帘门的安装方式与防火卷帘门相同，但防火卷帘门的安装要求高于普通卷帘门。
因为防火卷帘门一般采用冷扎带钢制成,必须配备温感、烟感报警系统、配备加密水喷淋系统保护后共同作用，一旦发生火情，通过自动报警系统将信号反馈给消防中心,由消防中心发出指令将卷帘门自控下降，定点延时关闭，(距地1•5一1•8m）水喷淋动作，喷水降温保护卷帘,使人员能及时疏散。
（1)洞口处理:复核洞口与产品尺寸是否相符.防火卷帘门的洞口尺寸，可根据3屿模制选定。
一般洞口宽度不宜大于5m，洞口高度也不宜大于5m。
并复核预埋件位置及数量。
各部件尺寸见表7•6•3•2。
防火卷帘门各部件尺寸表7.6.3。
2（2)弹线:测量洞口标高，弹出两导轨垂线及卷筒中心线。

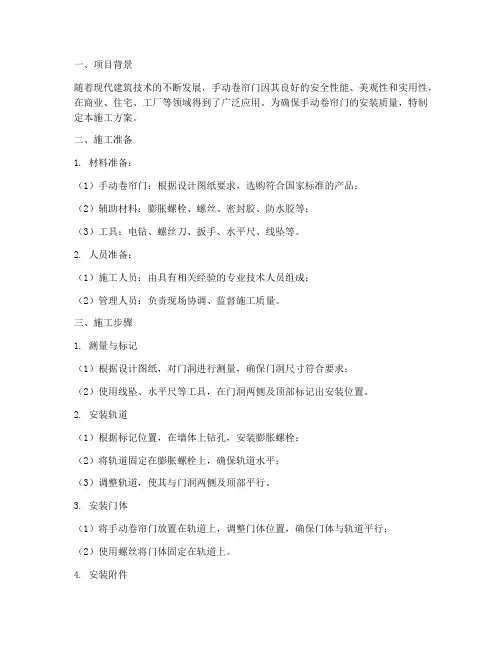

手动卷帘门安装施工方案
一、项目背景随着现代建筑技术的不断发展，手动卷帘门因其良好的安全性能、美观性和实用性，在商业、住宅、工厂等领域得到了广泛应用。
为确保手动卷帘门的安装质量，特制定本施工方案。
二、施工准备1. 材料准备：（1）手动卷帘门：根据设计图纸要求，选购符合国家标准的产品；（2）辅助材料：膨胀螺栓、螺丝、密封胶、防水胶等；（3）工具：电钻、螺丝刀、扳手、水平尺、线坠等。
2. 人员准备：（1）施工人员：由具有相关经验的专业技术人员组成；（2）管理人员：负责现场协调、监督施工质量。
三、施工步骤1. 测量与标记（1）根据设计图纸，对门洞进行测量，确保门洞尺寸符合要求；（2）使用线坠、水平尺等工具，在门洞两侧及顶部标记出安装位置。
2. 安装轨道（1）根据标记位置，在墙体上钻孔，安装膨胀螺栓；（2）将轨道固定在膨胀螺栓上，确保轨道水平；（3）调整轨道，使其与门洞两侧及顶部平行。
3. 安装门体（1）将手动卷帘门放置在轨道上，调整门体位置，确保门体与轨道平行；（2）使用螺丝将门体固定在轨道上。
4. 安装附件（1）安装门体上的限位器，调整限位器位置，确保门体在开启和关闭过程中，与限位器保持一定距离；（2）安装门体上的手动操作机构，确保操作机构与门体连接牢固。
5. 调试与验收（1）开启和关闭手动卷帘门，检查门体运行是否顺畅，无卡滞现象；（2）检查门体与轨道的连接是否牢固，无松动现象；（3）检查门体外观，确保无明显划痕、变形等质量问题。
四、施工注意事项1. 施工过程中，严格遵守操作规程，确保施工安全；2. 注意保护施工现场，避免对周边环境造成污染；3. 安装过程中，如发现异常情况，应及时上报并采取措施解决；4. 施工完成后，对施工现场进行清理，确保场地整洁。
五、施工周期根据工程实际情况，手动卷帘门安装施工周期为3-5天。
六、质量保证1. 严格遵循国家标准和设计要求，确保手动卷帘门安装质量；2. 对施工人员进行专业培训，提高施工技能；3. 施工过程中，加强质量监控，确保工程质量。
卷帘门安装施工设计方案(方案)

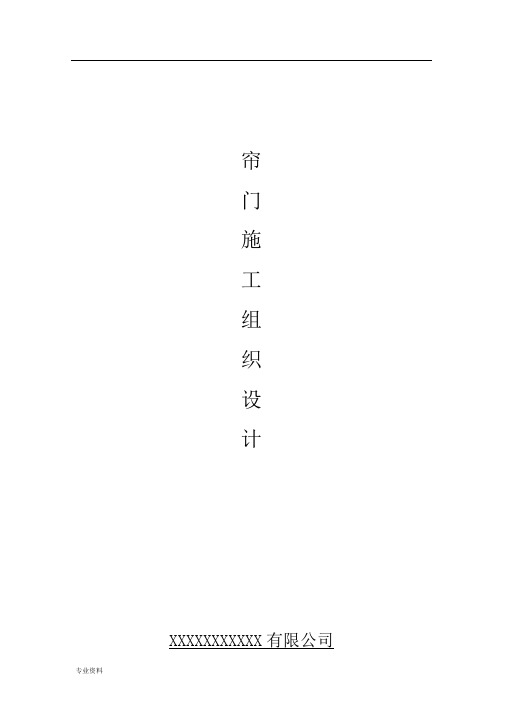

帘门施工组织设计XXXXXXXXXXX有限公司2012年2月29日目录一、编制依据二、工程概况三、施工安排及部署3.1、施工期、保修期、服务承诺及措施3.2、工程进度与质量保证3.3、产品性能及参照标准3.4、施工组织3.5、施工布署四、主要施工技术措施及施工工艺4.1、技术依据4.2、施工工艺流程4.2、卷帘门侧装和中装的封堵五、质量管理组织机构及质量保证体系5.1、卷帘5.2、过程执行程序六、工程施工管理措施七、施工安全管理八、绿色、文明施工九、环境保护措施十、材料现场仓储、搬运及成品保护措施钢质电动卷帘门施工方案一、编制依据XXXXXXXXXXXXXXXXXX 设计图纸及标准。
二、工程概况XXXXXXXXXXXXXXXXX ，本工程钢质电动卷帘门采用1mm 厚的钢板做卷片，电动机采用国标。
三、施工安排及部署3.1、施工期、保修期、服务承诺及措施（1）、施工期：在具备施工条件的情况下，按计划进行生产，安装，工期为一个月。
（2）、保修期：6个月（3）、服务承诺及措施：我公司组织专业的售后保修队伍，由专业工程师及有多年工作经验的技师组成，依据工程保修的承诺，严格遵守承诺时间进行维护修理，以确保使用。
（4）、施工人员配备表3.2、工程进度与质量保证:由项目经理全权负责该工程项目的全部运作。
选用技术熟练，纪律严明，经过多个大型工程锤炼的高素质的安装队伍进场安装，确保工程进度。
施工过程中坚持自检、互检、交接检和抽验相结合的质量检查制度。
质检人员定期到工地跟踪检查，发现问题及时解决。
3.3、产品性能及参照标准GB 5824建筑门窗洞口尺寸系列GB 6388运输包装收发货标志3.4、施工组织（1）、施工组织的指导思想：“严格遵守合同，确保工期，质量第一，信誉至上”，提倡“精益求精“的工作作风。
（2）、从采购材料抓起，尽量缩短采购时间。
（3）、采取各种措施尽力减少不均衡施工的不利影响。
考虑采取合理安排交叉施工，尽量向前赶工期。
防火卷帘门安装施工方案及主要施工方法
防火卷帘门安装施工方案及主要施工方法一、引言防火卷帘门是一种重要的被动防火设施，广泛应用于各种公共场所，如商场、办公楼、酒店等。
它具有阻挡火势蔓延的作用，为人们的生命财产安全提供了重要保障。
本文将详细介绍防火卷帘门的安装施工方案及主要施工方法。
二、安装施工方案1. 施工前准备：首先，施工人员需要充分了解防火卷帘门的技术规格和安装要求，并进行相关的技术培训。
同时，要确保施工场地的安全，清除障碍物，确保施工的顺利进行。
2. 施工过程：（1）测量和建立基准线：根据设计图纸，施工人员需要准确测量墙面和地面的尺寸，并确保安装位置的准确性。
然后，根据测量结果，建立基准线，确保防火卷帘门的水平安装。
（2）安装导轨和支承架：根据设计要求，安装导轨和支承架。
首先，使用锚螺栓将导轨固定在外墙上，确保其稳固不动。
然后，安装支承架，确保能够承载防火卷帘门的重量和风力压力。
（3）安装防火卷帘门：根据设计图纸，将防火卷帘门逐步安装到导轨上，并确保其平稳无误。
在安装过程中，需要注意对门体进行调整，使其能够顺利开闭，并且不影响防火功能。
（4）连接电气系统：在完成防火卷帘门的安装后，需要进行电气系统的连接。
根据设计要求，施工人员需要将电气控制箱与防火卷帘门连接，并进行必要的调试。
确保卷帘门的正常运行和防火功能的可靠性。
3. 完工验收：完成防火卷帘门的安装施工后，需要进行相应的验收工作。
主要包括以下几个方面：（1）外观质量：验收人员需要仔细检查防火卷帘门的外观，确保无明显缺陷和损伤。
（2）功能性能：验收人员需要测试防火卷帘门的开闭功能和防火性能，确保达到设计要求。
（3）电气系统：验收人员需要测试电气系统的正常运行和安全性能。
（4）验收报告：根据验收结果，填写详细的验收报告，并保存好相关的文件和资料。
三、主要施工方法1. 安装导轨和支承架：（1）找准安装位置，使用锚螺栓将导轨固定在墙面上。
（2）根据设计要求，确定支承架的布置方案，并使用膨胀螺栓将其固定在地面上。
卷帘门安装方案
卷帘门安装方案（1）技术交底1）安装工艺流程固定支架→装卷筒→装挂帘片→固定导轨→电器安装→调试。
2）安装班长接受任务后，照单（材料明细表）清点材料，做到不漏、不混。
3）在安装工地找好材料堆放场地，防潮防腐蚀，在安装中注意材料规范，不乱摆乱放，严防损坏、丢失。
4）依据卷帘安装结构示意图，确定安装形式（中装、侧装、中侧装），焊好所有的支架板，启闭机链轮盘支架与支架板应周边满焊，不允许有焊接缺陷，确保安全可靠。
5）依据卷轴长度、帘板长度、导轨长度、安装高度（甲方有特殊要求的需保证包厢底边至地平净空）找好安装基准点。
6）用水平管找准卷轴水平点，确定安装高度，同时保证两端在一个对称面内，不允许出现一前一后。
确定好支架基准点，依据基点，根据支架板划好膨胀螺栓孔线，打好膨胀螺栓，固定好支撑板。
7）支承板采用焊接形式，另加斜撑加固，确保支架牢固可靠。
8）吊装根据受力点位置，采用三角桁架型式，以牢固安全为准则。
（2）吊装卷筒1）将卷筒和卷筒联轴节联接好，然后再将轴承（调心轴承）固定好。
2）调整卷筒水平度，允许在洞口的1/300内，并与支架板平面垂直，保证卷筒、联轴节、轴承同轴度一致，使之运转自如。
3）特别注意锁紧调心轴承紧固螺钉，防止卷筒轴向窜动。
（3）安装启闭机1）在不接通电源的情况下，装上启闭机，各个旋转轴的链轮中心应同轴一至，无破损。
2）启闭机小链轮、大链轮的安装既要保证对称平面位移度,又要保证两链轮轴线间的不平行度。
3）安装链条，调节中心距。
调节螺栓，使链条胀紧合理，再锁紧螺母，避免运行时损坏齿轮箱的脚柱，同时也保证了卷帘门重定位精度，允许精度≤20mm。
4）特别注意活节边接处的弹性止片安装，一定要安全可靠，以免在运行中脱落。
5）手拉环形链条进行机械传动方面的调试，检查传动系统的灵活性，不得有传动阻滞、异声。
6）特别应检查启闭机制动器，消除其打渐现象，保证卷帘下行时不出现突降，但制动要灵敏。
（4）装挂帘片1）根据图纸要求，装好引片，同时应注意加厚平垫圈，拧紧引片螺母，使引片紧贴卷筒。
卷帘门施工方案
卷帘门施工方案卷帘门作为一种常见的门窗装置，广泛应用于商业店铺、工厂车间等场所。
其具有美观、实用、安全的特点，因此受到了人们的青睐。
然而，卷帘门的施工过程也是非常重要的，只有正确的施工方案才能保证卷帘门的正常运行和使用寿命。
本文将针对卷帘门施工方案进行探讨，让读者对卷帘门施工有更深入的了解。
一、施工前的准备工作在进行卷帘门的施工前，首先需要进行一系列的准备工作。
首先，施工人员需要对施工现场进行详细的勘测和测量，确保卷帘门的尺寸和形状与现场要求相符。
其次，施工人员需要准备好需要使用的施工工具和材料，确保施工过程的顺利进行。
最后，还需要与业主或管理方沟通施工安排和时间，确保施工不会对正常生产和经营造成影响。
二、安装卷帘门的架子卷帘门安装的第一步是搭建卷帘门的架子。
在搭建架子时，需要根据卷帘门的尺寸和形状进行调整，确保架子的稳定性和安全性。
搭建架子时，需要使用钢筋和螺丝进行加固，以防止架子在使用过程中出现晃动和变形的情况。
三、卷帘门的安装安装卷帘门是卷帘门施工的重要环节。
在安装过程中，需要首先将卷帘门的导轨和面板进行组装。
导轨是卷帘门的重要组成部分，严禁出现任何损坏或变形。
安装导轨时，需要使用专业的工具进行固定，确保导轨的稳固性和安全性。
然后，将卷帘门的面板悬挂在导轨上，注意检查面板的平整度和质量。
最后，通过操纵卷帘门的控制器，测试卷帘门的开关和运行情况，确保卷帘门的正常使用。
四、电气系统的安装和调试卷帘门通常配备电动卷帘机，因此需要进行电气系统的安装和调试。
在安装电气系统前，需要确定电气系统的输入电压和相数与场地要求相符。
然后，进行电气线路的连接和布线，确保电气系统的安全性和可靠性。
在调试过程中，需要依次测试卷帘门的上升、下降、停止等功能，确保电气系统的正常运行。
五、施工后的验收工作完成卷帘门的安装和调试后，需要进行施工后的验收工作。
验收包括外观检查、功能测试和安全评估。
外观检查主要是对卷帘门的外观质量进行检查，包括面板的平整度、颜色的一致性等。
卷帘安装项目实施方案
卷帘安装项目实施方案一、项目背景。
随着现代建筑技术的发展，卷帘门作为一种常见的装饰和安全设施，被广泛应用于商业、住宅等建筑物中。
卷帘门的安装不仅关乎建筑物的整体美观性，更关乎建筑物的安全性和实用性。
因此，本文将就卷帘门的安装项目实施方案进行详细介绍，旨在确保项目的顺利实施。
二、项目目标。
1. 确保卷帘门安装符合相关法律法规和标准要求；2. 确保卷帘门的安装质量和使用性能；3. 确保卷帘门的安装进度和工程质量符合预期。
三、项目实施方案。
1. 前期准备。
在正式开始卷帘门的安装工作之前，需要进行充分的前期准备工作。
首先，对安装现场进行勘察，了解建筑物结构和卷帘门的安装位置。
其次，准备好所需的材料和工具，确保安装过程中不会因为材料和工具不足而耽搁工期。
最后，制定详细的安装计划和安全措施，确保安装过程中的安全和顺利进行。
2. 安装过程。
在进行卷帘门的安装过程中，需要严格按照安装计划和安全措施进行操作。
首先，对安装位置进行标注和测量，确保卷帘门的安装位置准确无误。
其次，进行卷帘门的组装和安装，注意安装过程中的细节和质量要求。
最后，进行安装后的检查和调试，确保卷帘门的使用性能和安全性。
3. 完工验收。
在卷帘门安装完成后，需要进行完工验收。
首先，对安装质量进行全面检查，确保卷帘门的安装质量符合要求。
其次，对卷帘门的使用性能进行测试，确保卷帘门的开启和关闭功能正常。
最后，对安装过程中的安全措施和施工过程进行总结和评估，为今后的类似项目提供经验和借鉴。
四、项目保障。
1. 质量保障。
在卷帘门的安装过程中，严格按照相关标准和要求进行操作，确保安装质量和使用性能符合要求。
2. 安全保障。
在安装过程中，严格执行安全措施，确保安装过程安全可靠，避免安全事故的发生。
3. 进度保障。
制定详细的安装计划，合理安排施工进度，确保安装工程的进度和质量符合预期。
五、总结。
卷帘门的安装项目实施方案是确保安装工程顺利进行的重要保障。
通过严格的前期准备、安装过程和完工验收，可以确保卷帘门的安装质量和使用性能符合要求，为建筑物的安全和实用性提供保障。
卷帘门施工方案及安装流程
一、前言卷帘门作为一种常见的建筑门类，广泛应用于商业、住宅、工业等领域。
它具有密封性好、防火性能强、易于开启关闭等特点。
本文将详细介绍卷帘门的施工方案及安装流程，以供相关人员在施工过程中参考。
二、施工方案1. 施工前准备（1）了解工程概况，包括建筑物的结构、用途、门洞尺寸等。
（2）根据工程需求，选择合适的卷帘门产品，包括材质、尺寸、类型等。
（3）制定施工方案，明确施工流程、人员安排、材料准备、施工工艺等。
2. 施工工艺（1）洞口处理：对门洞进行测量，确保尺寸符合卷帘门安装要求。
如有必要，对门洞进行扩孔、修补等处理。
（2）安装轨道：根据卷帘门尺寸和门洞位置，安装水平轨道和垂直轨道。
确保轨道安装牢固、水平、垂直。
（3）安装卷帘门：将卷帘门从包装中取出，安装电机、导轮、导轨等部件。
调整卷帘门位置，使其与轨道贴合紧密。
（4）安装控制系统：根据实际需求，安装手动或电动控制系统。
确保控制系统与卷帘门连接正常，操作简便。
（5）调试与验收：启动卷帘门，检查其运行是否平稳、顺畅。
如有异常，及时调整。
完成调试后，进行验收。
三、安装流程1. 确认洞口尺寸及产品规格根据安装任务单和报批确认的卷帘安装图，检查测量建筑物洞口尺寸、标高以及卷帘产品规格、尺寸、型号，确认正确的安装位置。
2. 拆除旧卷帘门（如有）先确定洞口及产品规格，拆除原有装饰护罩、帘面、电机、卷轴、原有机板和附板（或左右支架），打包清理离场。
3. 安装新卷帘门（1）安装电机主板及附板：根据安装图纸，将电机主板及附板安装于门洞两侧。
（2）安装卷筒轴：检查卷筒轴轴头焊接、卷轴直线度质量，使用安全起重工具进行吊装与左右支架装配安装固定。
（3）安装开闭机：用配套规定的螺栓将开闭机安装于传动支架上，并连接套筒滚子链。
（4）空载试车：安装开闭机后，采用临时电源，接通电器控制箱及开闭机，实施空载试车。
（5）帘面安装：将帘面安装于卷筒轴上，调整帘面位置，确保其与轨道贴合紧密。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卷帘门更换
1、主要工机具
主要工机具一览表
序号 工机具名称 规格 序号 工机具名称 规格
1 电锤 ZIC-22 7 锤子
2 电钻 8 墨线盒
3 电焊机 BX-200 9 螺丝刀
4 砂轮切割机 10 铝合金检测尺 2m
5 水平尺 1m 11 直尺
6 线坠 12 钢卷尺
5m
2、作业条件
结构工程施工完毕，粗装修之后、细装修之前，最好墙面底子灰已完成，面层
灰尚未施工前。
洞口尺寸及埋件位置、数量、规格符合设计要求。
进场产品验收合格。各部分相互匹配，配件齐全。
3、作业人员
由专业安装人员安装，主要作业人员有过三个或三个以上施工现场卷帘门安装
经历。
机运工、电工必须持证上岗。
作业人员经安全、质量、技能培训，能够满足作业规定的要求。
4、施工工艺
工艺流程
操作工艺
拆除卷帘门
拆除原卷帘门，清理基层，需要加固的位置按规定加固。
抄平划安装固定卷安装传动
空载试
装帘板
安装导
调试
拆除卷
抄平划线
复核洞口尺寸，复核预埋件位置、数量及规格，清理安装部位的舌头灰，冲刷表
面，保证弹线通畅、清晰。
抄平、吊线后用墨线弹出两导轨边垂线及卷筒安装中心线。
安装固定卷筒
先将卷筒支架的垫板电焊在预埋铁件上，按墙上所弹卷筒安装中心线，连接固定
卷筒的左右支架，安装卷筒。确保卷筒转动灵活、卷轴水平。
安装传动装置
安装传动系统部件，安装电气控制系统。
空载试运转
通电试运转，检查电机、卷筒的转动情况及其它传动系统部件的工作情况及转动
部件周围的安全空隙和配合间隙是否满足要求。
装帘板
拼装帘板并检查帘板平整度、对角线、两侧边顺直度，符合要求后安装在卷筒
上。
安装导轨
将两则导轨按线焊牢于墙体预埋件上，施焊前注意吊垂直线检查导轨安装部位墙
体垂直度，达不到垂直度要求时必须加垫铁调垂直后方可施焊。
调试
首先观察检查卷筒体、帘板、导轨和传动部分相互之间的吻合接触状况及活动间
隙的匀称性，然后用手缓慢向下拉动关闭，再缓慢匀速向上拉提到位，反复几次，发
现有阻滞、顿卡或异常噪音时仔细检查产生原因后进行调整，直至提拉顺畅，用力匀
称为至。对电控卷帘门，手动调试后再用电动机启闭数次，细听有无异常声音。
5、质量标准
主控项目
卷帘门的质量和各项性能应符合设计要求。
检验方法：检查生产许可证、产品合格证书和性能检测报告。
卷帘门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理应符合设
计要求。
检验方法：观察；尺量检查；检查进场验收记录和隐蔽工程验收记录。
卷帘门的安装必须牢固。预埋件的数量、位置、埋设方式、与框连接方式必须
符合设计要求。
检验方法：观察；手扳检查；检查隐蔽工程验收记录。
卷帘门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和卷帘
门的各项性能要求。
检验方法：观察；手扳检查；检查产品合格证书；性能检测报告和进场验收记
录。
一般项目
卷帘门的表面装饰应符合设计要求。
检验方法：观察。
卷帘门的表面应洁净，无划痕、碰伤。
检验方法：观察。
关键控制点的控制
序号 关键控制点 主 要 控 制 方 法
1
材料、半成品的采购和进场验
收 1.定购前明确材质、规格、性能、功能、加工标准；2.进行市场调查，争取购置专业大厂生产的优质产品。
2 卷筒支架安装固定 加强施工过程控制和隐蔽验收，确保焊接牢固，筒轴水平。
3 导轨安装
加强过程控制，确保两导轨的垂直度和平面度。并注重检查导
轨与墙体的连接点数量和牢固程度
4
各构成部分组合质量及活动间隙 结合稳固，活动间隙匀称。
质量记录
产品合格证书、性能检测报告。
进场验收记录和复验报告。
隐蔽工程验收记录。
技术交底记录。
检验批质量验收记录。
分项工程质量验收记录。
6、应注意的质量问题
安装前注意检查卷帘门的预埋线路是否到位。
预埋连接铁件的数量、规格必须满足设计要求，彻底清除铁件表面砼或灰浆，
使其完全暴露，施焊前须进行除锈，以确保焊接质量。
两侧导轨安装前，必须吊线坠检查洞口边垂直度，确保导轨垂直并位于同一个
铅垂在上。
注意安装顺序，逐步安装、逐步调试。
特别注意检查帘板条型材厚度和截面尺寸，它是保证卷帘门刚度和抗变形能力
的关键所在。
7、成品保护
卷帘门安装过程中注意保护洞口周边装饰层。安装后洞口周边修补抹灰或装饰
罩面时飞溅到卷帘门上的灰浆必须及时用湿棉砂擦净。
防止脚手管等硬物撞击卷帘门。
卷帘门手动开启或关闭时，必须注意左右匀称下拉或上提。
