水电施工规范[优质PPT]
合集下载
装饰装修水电篇ppt课件
水电知识培训
2018年1月25日
目录
总述
3
装修水电
给排水工程
8
强电工程
21
弱电工程
30
电路施工规范
36
2
装饰装修水电
1 总述
一般来讲，水电工程无非是三大块，即：水路、强电、弱电。在家庭住 宅装修行业给排水工程主要是给水和排水，有些房屋需要局部少量的50管下水 改造。强电工程主要包括普通照明、装饰照明、普通插座、空调插座、电热水 器等几个部分。弱电工程包括网线、电话线和电视线等的。
黄，绿，红，蓝，双色，2.5平方
7
装饰装修水电
1 总述 插座、开关布置建议表
玄关
客厅
厨房
餐厅
卫生间
卧室
书房
1.排烟机1个（3孔带开 关）；
1.电视2个；
2.炉灶下1个（以防以 后换电器灶）；
1.床头两边各1个（电 1.电脑1个（3
话/床头灯）；
孔带开关）；
2.空调1个（3孔 3.水槽下1个（厨宝/垃
10
装饰装修水电
2 给排水工程——PVC排水管件解说图
直接
90度弯头带检查口
正三通
直接带检查口
PVC排水管件解说图
11
装饰装修水电
2 给排水工程——PVC排水管件解说图
等径斜三通
堵头带检查口
可伸缩直接
12
装饰装修水电
45度弯头
2 给排水工程——闭水试验
放水后闭水48小时楼下顶面，无渗漏和潮湿为合格。
直接
弯头
正三通
变径弯头
20X25三通
过桥弯头
45度弯头 直接内丝
变径直接 直接外丝
2018年1月25日
目录
总述
3
装修水电
给排水工程
8
强电工程
21
弱电工程
30
电路施工规范
36
2
装饰装修水电
1 总述
一般来讲，水电工程无非是三大块，即：水路、强电、弱电。在家庭住 宅装修行业给排水工程主要是给水和排水，有些房屋需要局部少量的50管下水 改造。强电工程主要包括普通照明、装饰照明、普通插座、空调插座、电热水 器等几个部分。弱电工程包括网线、电话线和电视线等的。
黄，绿，红，蓝，双色，2.5平方
7
装饰装修水电
1 总述 插座、开关布置建议表
玄关
客厅
厨房
餐厅
卫生间
卧室
书房
1.排烟机1个（3孔带开 关）；
1.电视2个；
2.炉灶下1个（以防以 后换电器灶）；
1.床头两边各1个（电 1.电脑1个（3
话/床头灯）；
孔带开关）；
2.空调1个（3孔 3.水槽下1个（厨宝/垃
10
装饰装修水电
2 给排水工程——PVC排水管件解说图
直接
90度弯头带检查口
正三通
直接带检查口
PVC排水管件解说图
11
装饰装修水电
2 给排水工程——PVC排水管件解说图
等径斜三通
堵头带检查口
可伸缩直接
12
装饰装修水电
45度弯头
2 给排水工程——闭水试验
放水后闭水48小时楼下顶面，无渗漏和潮湿为合格。
直接
弯头
正三通
变径弯头
20X25三通
过桥弯头
45度弯头 直接内丝
变径直接 直接外丝

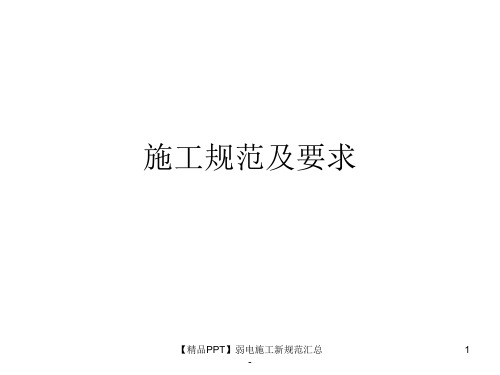

【精品PPT】弱电施工新规范汇总
仪器监视下方可进行调整，并作好记录。
7. 机柜、列架必须按施工图的防震要求进行加固。
8. 为了敷设电缆和通风需要在机架侧面和背后墙面之间 预留一定的空间，空间尺寸应符合设备供应商规定。
【精品PPT】弱电施工新规范汇总
6
-
预埋线槽与暗管敷设缆线应符合下列规定 1）敷设管道的两端应有标志，表示出房号、序号和长度 2） 敷设暗管时宜采用钢管或阻燃硬质PVC管。布主放双护套 线和主干缆线时，直线管道的管径利用率应为50~60%，弯管道 为40~50%，暗管布放4对对绞电缆时，管道的截面利用率应为 25~30%，穿线时应加装护口。 预埋线槽宜采用金属线槽，线槽的截面利用率不应超过40% 3）光缆与电缆同管敷设时，应在暗管内预置塑料管子，将光 缆敷设在子管内，使光缆和电缆分开布放，子管的内径应为光 缆外径的1.5倍
3．对设备间铺设活动地板应专门检查，地板板块铺设严密坚固，每平方米 水平允许偏差不应大于2mm，地板支柱牢固，活动地板防静电措施的接地应 符合设计和产品说明书要求
【精品4如P.铺果PT设作】活为弱动通电地风板系施敷统工设的新缆风规线道范时使汇，用活时总动，地地板板内内净净空高不不应应小小于于135000mmmm，活动地板5内 -
2
13)线槽两端宜采用标志表示出编号等内容。
-
1) 暗埋管路宜沿最近路线敷设，并尽量减少弯曲。线管转弯的弯曲半径应不小于所穿入线缆的最小允许弯曲半径。
2) 线管两端应设有标志，管内不应有阻碍，并穿布放线缆引线。
3) 线管路中，直线管路长度每超过30m；具有一个弯角管路长度每超过20m；两个弯角管路长度每超过15m时，应设置过线盒，其位置应便于穿线。信
7) 线管穿越墙壁和楼板处应加装保护套管，穿墙套管应与墙面平齐，穿楼板套管上口宜高出楼面10-30mm,下口应与楼面平齐。
(2020年整理)SL5293水利水电工程施工测量规范.pptx
对于水工隧洞地面控制网，其相邻洞口点的点位中误差见表 8.1.3。 2.1.4 首级平面控制网的起始点，应选在坝轴线或主要建筑物附近。以使最弱点远离 坝轴线或放样精度要求较高的地区。 2.1.5 独立的平面控制网，应利用勘测设计阶段布设的测图控制点，作为起算数据， 在条件方便时，可与邻近的国家三角点进行联测。其联测精度应不低于国家四等网的要求。 2.1.6 平面控制网建立后，应定期进行复测，尤其在建网一年后或大规模开挖结束后， 必须进行一次复测。若使用过程中发现控制点有位移迹象时，应及时复测。 2.1.7 平面控制网的观测资料，可不作椭圆投影改正。采用平面直角坐标系统在平面 上直接进行计算。但观测边长应投影到测区所选定的高程面上。
地物点 ±0.75(图上)
—
相对于邻近图根点
5 局部地形测量 高程注记点
1/3 基本等高
距
相对于邻近高程控制点
水平位移测
施工期间外部
点
6
变形观测 垂直位移测
点
相向开挖
隧 长度小于
贯通面
洞 4km 7 贯 相向开挖
通 长度 4～ 8km
贯通面
±(3～5)
—
横向±50 纵向±100
横向±75 纵向±150
各等级首级平面控制网适用范围 混凝土建筑物 二 三 四～五
土石建筑物 二～三 三～四 五
对于特大型的水利水电工程，也可布设一等平面控制网，其技术指标应专门设计。 各种等级(二、三、四、五)、各种类型(测角网、测边网、边角网或导线网)的平面控 制网、均可选为首级网。 2.1.3 平面控制网的布设梯级，可根据地形条件及放样需要决定，以 1～2 级为宜。 但无论采用何种梯级布网，其最末级平面控制点相对于同级起始点或邻近高一级控制点 的 点位中误差不应大于±10mm。
地物点 ±0.75(图上)
—
相对于邻近图根点
5 局部地形测量 高程注记点
1/3 基本等高
距
相对于邻近高程控制点
水平位移测
施工期间外部
点
6
变形观测 垂直位移测
点
相向开挖
隧 长度小于
贯通面
洞 4km 7 贯 相向开挖
通 长度 4～ 8km
贯通面
±(3～5)
—
横向±50 纵向±100
横向±75 纵向±150
各等级首级平面控制网适用范围 混凝土建筑物 二 三 四～五
土石建筑物 二～三 三～四 五
