天线基本知识及应用--天馈系统知识问答
天馈系统基本知识测试题答案
天馈系统基本知识测试题答案第一部分：天馈线基本知识选择题：1、(c) 7/16DIN型母头2、(b)小于1.53、（b） A天线垂直面波束宽度小于B天线垂直面波束宽度4、（b）驻波比5、（c）天线的下倾角判断题：1、正确2、正确3、错，双极化天线的两个端口一个用于发射，两个同时接收，即一发双收。
4、机房设备端口的，左图天馈系统驻波比不正常，右图天线驻波比正常。
5、不能得到正确数据，因为他是在天线的近场区域测试，不满足远场测试条件。
简答题：1、天馈系统一般包括以下主要部件：天线、1/2跳线、7/8主馈线、避雷器、1/2跳线、接地卡、馈线卡等。
2、天线是无源器件，其增益是通过控制其发出的电磁波在空间的特定分布来获得的，它和放大器的增益不是同一概念，它对发射信号和接收信号没有放大作用。
3、驻波比测试在天线生产厂家有专用的微波暗室，当在工程现场测试时，要求天线面向上，周围没有对天线形成遮挡的物体，特别是周围没有金属物体，环境相对空旷。
图中，左边测试是错误的，因为天线面对屋顶，周围又有货物都对天线发出的电磁波产生遮挡和反射影响，不能得到正确的驻波比数据，右图是正确的。
4、这种思路是错误的，原因是没有正确理解天线前后比的概念，天线前后比不是前方任何一点和后方任何一点信号电平的差值，而是天线增益最大点处的电平和等距离的后向（180±30度范围）内最大信号电平的差值。
5、这种推断是错误的，原因是忽略了馈线的损耗，事实上由于馈线损耗的存在（7/8主馈线的损耗一般4dB/100米）从设备端测得的驻波比要小于天线端的驻波比，天线端驻波比指标目前国家行业标准规定小于1.5。
第二部分：电调及多频共用天线选择题：1、（c）天线的电子下倾角2、（b） 9度3、(a) 电调天线4、（d）以上都对5、（d）以上都对判断题1、正确2、正确3、正确4、正确5、正确简答题：1、使用电调天线有以下优点：（1）方便了下倾角的调整，可以不必到天线上调整夹具以改变下倾角。
天馈习题
1.快衰落是由多径引起的，服从（C ）分布。
A. 正态B. 对数正态C. 瑞利D. 泊松1.同一无线通信系统的收发信机有隔离度要求，不同系统间则没有要求。
（B）A. 是B. 否2.无线信号传播中快衰落也叫阴影衰落，服从正态分布；慢衰落也叫瑞利衰落，服从瑞利分布。
（B）A. 是B. 否1.天线的分集方式有（CD ）A. 时间分集B. 频率分集C. 空间分集D. 极化分集2.天线输入阻抗匹配的优劣可采用哪些参数来衡量（ABCD ）A. 反射系数B. 行波系数C. 驻波比D. 回波损耗3.在实际的移动通信环境中，路径损耗与以下哪些因素有关（ABCD ）A. 频率B. 传播距离C. 收发天线的高度D. 地形4.无线电波可通过多种方式从发射天线传播到接收天线，主要有哪几种：（ABCD ）。
A. 直达波或自由空间波B.地波或表面波C. 对流层反射波D. 电离层波在我们通常涉及描述天线性能和指标的参数有（ABCD）A、天线增益B、方位角C、下倾角D、极化方式5、我们用于室内分布系统的天线有（AB）A、吸顶天线B、壁挂天线C、机械天线D、电调天线无线网络信号的几种传播机制包括（BCD）A、折射B、反射C、绕射D、散射在覆盖的天线选用中，常用于覆盖城市的天线水平波瓣宽度为（A），覆盖农村的天线水平波瓣宽度为（B），覆盖公路等狭长地带的天线水平波瓣宽度为（C）A、65B、90C、20~30D、36011. 天线的下倾方式分为。
A. 机械下倾；B. 固定电子下倾；C. 可调电子下倾；D. 机械和固定电子下倾难度初级答案：ABCD12. 下列哪些是影响天线水平空间分集增益的因素：A. 天线高度hB. 两天线间距C. 移动台与两天线连线中垂线的夹角αD. 所用天线的数量难度初级答案：ABCD13. 下面哪些参数是用来描述天线的A. 增益；B. 水平半功率角和垂直半功率角；C. 前后比；D. 第一零点填充；难度初级答案：ABCD14. 关于天线增益的单位，以下说法中正确的是A. dBi和dBd都可以用作天线增益的单位；B. dB也可以作为天线增益的单位；C. 假设天线增益为10dBi，可以表达为12.15dBd；D. 假设天线增益为10dBd，可以表达为12.15dBi；难度初级答案：A D15. 下列公式哪些是正确的__BC______A. 10dBm + 10dBm = 20dBmB. 10dBm + 10dBm = 13dBmC. 10dBm + 10dB = 20dBmD. 10dBm + 10dB = 100dBm难度初级答案：BC16. 无线传播的三种基本模式是反射、绕射、散射，下面关于反射、绕射、散射的说法正确的是 BDA. 当接收机和发射机之间的无线路径被物体的边缘阻挡时发生散射；B. 当电磁波遇到比波长大得多的物体时发生反射；C. 当电磁波穿行的介质中存在小于波长的物体并且单位体积内阻挡体的个数非常巨大时，发生绕射。
天馈线资料
天线增益 :
天线增益是用来衡量天线朝一个特定方向收发信号的能力，用dBd 或 dBi 来表示， 其中dBd表示偶极天线的相对增益， dBi 则表示各向同性天线（天线的能量均等地向 各个方向辐射）的相对增益。 以下是dBd 和 dBi 的换算公式： G (dBi) = G (dBd) + 2.15 dB （注：幅射功率ERP或EIRP等于发射机的输出功率减去馈线损耗，加上天线增 益）
•天线的分类与选择
全向天线：
（如下图示：水平切面是没有增益的，而垂直切面按面积比例可以估算出增益值） 对于全向天线，有一个水平方向的幅射模型，而从垂直方向看，幅射并非全方位的， 所以幅射相对集中，因而有一定的相对增益值，一般增益值为 8 到11之间 dBi (6 to 9 dBd). 具体值决定于天线的物理参数，如：对于900 MHz 的全向天线要获取11 dBi的增益，则高 度为 3 meters. (对于1800/1900 MHz,而言，获取如此增益则要求的高度相对减半，因波长 大约为900的一半)
VSWR计算公式：
VSWR=（1+rc）/（1-rc） Rc是反射系数，RL是回损值（DB），rl是回损率（W）
VSWR、rl、RL、rc及TP值对照表：
2、RX天线的监测：分集接收监测
RX接收天线的监测是通过比较 A、B两路接收信号来实现 的。如果有一路信号总是比另一路信号差，这时可能是天线或 者RF射频电缆（馈线、跳线）出现了问题，分集接收告警将被 激活。
TX 2 TX 3
COMB 2 TX 2
RX 0 RX 1 RX 2 RX 3 BTS CABINET
DIV A
RX A
RX 0 RX 1
DIV A
RX A TX 2 Dupl RX B
第2章天馈系统
)(
公里
)
TH
R
考虑大气层的折射作用，有效传播直视距离：
AB
4
.12
(H
)(
公里
)
TH
R
13
多径传播
–概念：到达接收天线的超短波不仅有直射波，
还有通过多条反射路径到达的反射波
–多径信号的幅度、相位不同，在接收端叠加
会引起严重的多径衰落
信号场强分布复杂，波动大
电波的极化方向可能发生变化
利用天线分集有效克服多径效应
利用天线下倾减小网络中的同频干扰……
– 利用传播特性可预测传播路径损耗，提高覆盖质量
*不同的网络结构和应用环境有不同的电波传播特性
基站天馈线系统
天线基本特性
16
2.2.1 基站天馈线系统
17
组成
–天线
–馈线
–天馈线的支撑、固定、连接、保护部分
18
–天线：用于收发无线电信号
Ｖ为速度(m/s)；ｆ为频率(Hz)；λ为波长(m)
不同介质中传播速度不同、波长不同
常用的聚四氟乙烯型绝缘同轴射频电缆：
Ｖε≈Ｃ/1.44 ，λε≈λ/1.44
6
2.1.2 无线电波的极化
无线电波的极化
– 概念：无线电波在空间传播时，其电场方向
是按一定的规律而变化
–电波的极化方向：无线电波的电场方向
– 正交极化也有效保证了分集接收的良好效果，其极
化分集增益约为5dB，比单极化天线提高约2dB。
34
极化损失
–接收天线的极化应与发射侧一致（与来波方
天馈线系统教程
性能指标 16dBi
870 --- 960 MHz Slant ± 45° 330 dB
65°
50 Ohm 316 dB 325 dB 150 W 1 to 10°
14
二、天线分类与选择
2.1天线的分类
辐射方向分
定向天线、全向天线
按极话方式分
单极化天线、双极化天线
按外型
板状天线、帽状天线、鞭状天线、面状天线
5
1.1 输入阻抗（续2）
驻波比与回波损耗对照表
驻波比 1.00
回波损耗(dB) 无穷大
1.02
40.1
1.04
34.2
1.08
28.3
1.10
26.4
1.12
24.9
1.14
23.7
1.16
22.6
1.18
21.7
1.20
20.8
1.25
19.1
1.3
17.7
1.4
15.6
1.50
14.0
1.60
4
1.1 输入阻抗（续1）
驻波比VSWR(Voltage Standing Wave Ratio) ： 它是行波系数的倒数，其值在1到无穷大之间。驻波比为1，表示完 全匹配；驻波比为无穷大表示全反射，完全失配。在移动通信系统 中，一般要求驻波比小于1.5。驻波比可以表示为：VSWR＝（√Po ＋√Pr）／（√Po－√Pr）[注：Po：进入天线系统的功率 Pr:从天线系 统反射回来的功率] 回波损耗RL（Return Loss )： 它是反射系数绝对值的倒数，以分贝值表示。回波损耗的值在0dB 的到无穷大之间，回波损耗越大表示匹配越差，回波损耗越小表示 匹配越好。0表示全反射，无穷大表示完全匹配。在移动通信系统 中，一般要求回波损耗大于14dB。回波损耗为：-10 log [(反射功 率)/(入射功率)]。例如，如果注入1mW (0dBm)功率给放大器其中 10%被反射回来，回波损耗就是10dB。
天线基本知识及应用
天线基本知识及应用--天馈系统知识问答一、通信天线原理及作用是什么？答：通信天线作为通信不可缺少的重要部分，其基本功能是辐射和接收无线电波。
发射时，把高频电流换为电磁波；接收时，把电磁波转换为高频电流。
二、天线有多少种类？答：通信天线品种繁多，主要有下列几种分类方式：按用途可分为基地台天线（base station antenna）和移动台天线（mobile portable antennas）。
按工作频率可划分为超长波、长波、中波、短波、超短波和微波；按其方向性可划分为全向和定向天线；按其结构性可划分为线天线和面天线。
三、选择通信天线？答：天线作为通信系统的重要组成部分，其信能的好坏直接影响通信系统的指针，用户在选择天线时必须首先注重其性能。
具体说有两个方面，第一选择天线类型；第二选择天线的电气性能，选择天线类型的意义是；所选择天线的方向图是否符合系统设计中电波覆盖的要求；选择天线电性能的意义是；选择使用天线的频率带宽、增益、额定功率等电气指针是否符合系统设计要求。
因此，用户在选择天线时最好向厂家联系咨询。
目前，用户选择天线产品的范围比较宽。
有进口天线和国产天线。
进口天线与国产天线在VHF、UHF频段电报性能接近。
进口天线工艺水平要高于国产天线。
但价格昂贵，且交货期长，维修不便。
因此，用户可以根据自己情况选择进口天线或国产天线。
四、什么是天线的增益？答：增益是天线主要指针之一，它是方向系数与效率的乘积，是天线辐射或接收电波大小的表现。
增益大小的选择取决于系统设计对电波覆盖区域的要求，简单地说，在同等条件下，增益越高，电波传播速度就越远，一般地台天线采用高增益天线，移动台天线采用低增益天线。
五、什么是电压驻波比？答：天线输入阻抗和馈线的特性阻抗不一致时，产生的反射波和入射波在馈线上叠加形成驻波。
其相邻电压最大值和最小值就是电压驻波比。
它是检验馈线传输效率的依据，电压驻波比与功率关系如下表。
本公司产品符合国家标准，在工作范围内，天线端口的电压驻波比小于1.5,在工作频点的电压驻波比小于1.2，电压驻波比过大，将缩短天线距离，而且反射功率将返回发射机功放部分，容易烧坏功放部分，影响通信系统正常工作。
基站天馈基础知识
第10页/共15页
常见的参数表
第11页/共15页
常见的参数表
第12页/共15页
常见的参数表
第13页/共15页
谢 谢
第14页/共15页
天线的分类
第5页/共15页
常见天线种类
射灯天线
对数周期天线
第6页/共15页
特殊天线
阿署达康阳学院覆盖
东区公园大地停车场
第7页/共15页
现网天线类型
第8页/共15页
天线参数
尺寸频段增益和波瓣宽度
第9页/共15页
天线选型原则
了解天线特性后，可根据不同的覆盖场景选择不同的天线型号，以达到最佳的覆盖效果。具备条件的原则上尽量个频段分离独立可调。
基站天馈系统
天线和馈线及其连接件
第1页/共15页
天线为什么有增益
无源器件
第2页/共15页
天线的波形
之间的夹角
第3页/共15页
天线的构造
振子大小与频率相关
第4页/共15页
按外观分：普通天线、美化天线、特殊天线 普通天线：板状、吸顶、八木、对数周期天线等 美化天线：方柱、排气管、空调、太阳能、路灯 特殊天线：设备集成、天馈集成（漏缆）、圆形天线（VSAT）、鞭状天线等按频段分：单频、双频及多频按性能分：低增益、高增益、全向天线、定向天线
专业技能题库-铁塔及天馈系统(131)
铁塔及天馈系统题库一、填空1、定向天线内部主要由反射板和阵子组成，一般情况下，阵子越多天线增益越大。
2、天线的实际俯仰角是其电倾角度与机械倾角之和。
3、所有天线均必须在避雷针45度防雷保护区内。
4、抱杆顶端应高出天线至少10厘米。
5、一般由60米馈线组成的天馈系统，需最少做三处接地。
6、接地线要求竖直向下，不允许多个线头接在同一个接地端上。
7、作业高度H为30以上时，地面安全半径R为 5米。
H为50米时，R为8米，如感觉有风，在铁塔底基外半径 10米范围内不允许任何人员活动。
地面人员必须佩戴安全帽。
8、天线正前方不能有物体阻挡。
阻挡物体判断标准:在视距范围内,以天线的正中轴线为基准,凡阻挡面积超过实际辐射面积1/2的,即可视为阻挡。
9、在空间分集方式下同小区天线的方位角要求一致 ,差异小于5度；在空间分集方式下同小区天线的俯仰角要求一致 ,差异小于1度。
10、抱杆与悬臂应用焊接或螺栓固定连接，抱杆与塔架的固定点要求至少有两处。
对于楼顶站而言，抱杆支撑体应用螺栓 , 膨胀钉等坚固可靠的金属紧固件固定在墙体或屋顶楼板。
在使用的紧固组件中，不应包含木料、塑料、编织绳等非耐用材料附件。
11、楼顶桅杆顶端必须要安装避雷针，避雷针长度要大于 40 厘米。
12、铁塔高度超过60米或处于航线上应按规定安装警航灯。
13、室外跳线要固定在桅杆或悬臂上，防止风摆。
14、室外系统对地电阻应小于 5欧姆。
15、拉线塔不管是楼顶拉线还是地面拉线塔，其拉线与铁塔的夹角必须控制在25—30°。
16、接地线要求竖直向下，不允许多个线头接在同一个接地端上。
17、避雷针接地要通过_95_mm²的扁铁和大地相连。
18、天线抱杆垂直度偏差要求不大于_1度_。
19、天线背面标签所显示的15DBD、15DBI是表示天线_增益_指标。
20、__安装避雷针____的目的是防止空中雷电对基站系统的破坏。
21、铁塔接地电阻测试应使用地阻仪进行测试。
天馈知识
⑴低上旁瓣能减少干扰
⑵下倾时上旁瓣降低对频率复用的影响
⑶下倾时上旁瓣的降低能减少干扰
⑷下零点填充
加强对垂直面向下旁瓣零点的补偿，使这一区域的方向图 零点深度较浅，以改善对基站近区的覆盖，减少近区覆盖死区 和盲点，因此零点填充能解决近站掉话现象。
基站天线有无零点填充效果对比示意图
无零点填充
有零点填充
-3dB点 -10dB点
-3dB点
-10dB点
图1.3.4 a
3dB波束宽度
图1.3.4 b
10dB波束宽度
2.1.5 前后比
方向图中，前后比是指主瓣的最大辐射方向（规定为0°）的功率通 量密度与相反方向附近（规定为180 ±30°范围内） 的最大功率通量密度 之比值 ，记为 F / B 。前后比越大，天线的后向辐射（或接收）越小。 前后比F / B 的计算十分简单-----F / B = 10 Lg {（前向功率密度）/（后向功率密度）} 对天线的前后比F / B有要求时，其典型值为 （18-30）dB，特殊情 况下则要求达（35-40）dB。
2.1.4 波瓣宽度
方向图通常都有两个或多个瓣，其中辐射强度最大的瓣称为主瓣， 其余的瓣称为副瓣或旁瓣。参见图1.3.4 a , 在主瓣最大辐射方向两侧， 辐射强度降低 3 dB（功率密度降低一半）的两点间的夹角定义为波瓣宽度 （又称 波束宽度 或 主瓣宽度 或 半功率角 ）。波瓣宽度越窄，方向性 越好，作用距离越远，抗干扰能力越强。 还有一种波瓣宽度，即 10dB波瓣宽度，顾名思义它是方向图中辐射 强度降低 10dB （功率密度降至十分之一） 的两个点间的夹角，见图 1.3.4 b
2.1.8 天线的下倾
天线下倾有多种方式：机械下倾、固定电调下倾、可调电调下倾、遥 控可调电调下倾。其中机械下倾只是在架设时倾斜天线，多用于角度小于 10的下倾，当再进一步加大天线下倾的角度时，覆盖正前方出现明显凹坑， 两边也被压扁，天线方向图畸变，引起天线正前方覆盖不足同时对两边基 站的干扰加剧。机械下倾的另一个缺陷是天线后瓣会上翘，对相邻扇区造 成干扰，引起近区高楼用户手机掉话。 电调下倾天线的下倾角度范围较大（可大于10），天线方向图无明 显畸变，天线后瓣也将同时下倾，不会造成对近区高楼用户的干扰。
天馈系统基础知识技术交流
3dB 波束宽度
方位即水平面方向图
- 3dB点
60° (eg)
峰值 - 3dB点
垂直面方向图
10dB 波束宽度
- 10dB点
120° (eg)
峰值
- 10dB点
15° (eg)
Peak - 3dB Peak
Peak - 3天dB馈系统基础知识技术交流
32° (eg)
Peak - 10dB Peak
Peak – 10dB
1天线调节支架 抱杆（50~114mm）
3接头密封件 绝缘密封胶带，PVC绝缘胶带
GSM/CDMA 板状天线
2室外馈线 6走线架
接地装置
主馈线（7/8“） 9室内超柔馈线
5馈线卡 7馈线过线窗
8防雷保护器 基站主设备
天馈系统基础知识技术交流
1 基站天线 2 天线调节支架
用于调整天线的俯仰角度，范围为：0°~15 °； 3 室外跳线
因此，架设天线选择基站场地时，必须按上述原则来考虑对
绕射传播可能产生的各种不利因素，并努力加以避免。
天馈系统基础知识技术交流
通信方程在工程中的应用
通信方程 电平估算
天馈系统基础知识技术交流
通信方程
PT(dB)=PR(dB)+20log4πR(m)/λ (m)-GT(dBi)-GR(dBi)-Lc(dB)-L0(dB) PT、PR的单位（dBm或dB）要保持一致 Lc是基站天线的馈线损耗 L0是传播途中的电波损耗，要留出足够的余量
入射波幅度
（
。）
驻波波腹电压与波节电压幅度之比称为驻波系数，也
叫电压驻波比(VSWR)
驻波波腹电压幅度最大值Ｖmax
（1+Γ）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

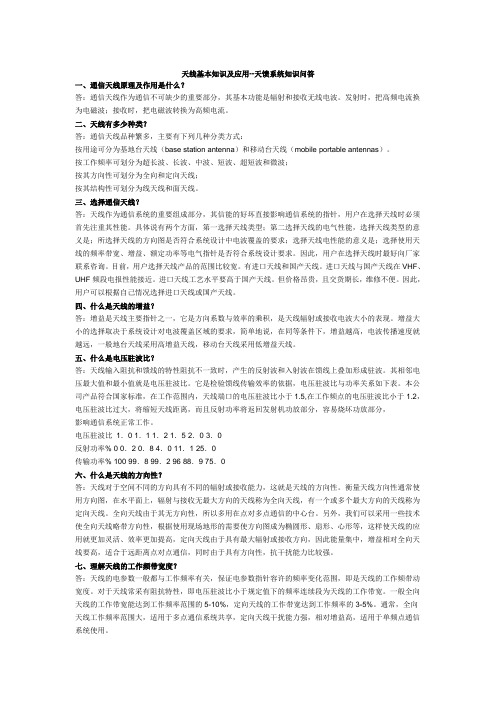

∙天线基本知识及应用--天馈系统知识问答
∙一、通信天线原理及作用是什么？
答：通信天线作为通信不可缺少的重要部分，其基本功能是辐射和接收无线电波。
发射时，把高频电流换为电磁波；接收时，把电磁波转换为高频电流。
二、天线有多少种类？
答：通信天线品种繁多，主要有下列几种分类方式：
按用途可分为基地台天线（base station antenna）和移动台天线（mobile portable antennas）。
按工作频率可划分为超长波、长波、中波、短波、超短波和微波；
按其方向性可划分为全向和定向天线；
按其结构性可划分为线天线和面天线。
三、选择通信天线？
答：天线作为通信系统的重要组成部分，其信能的好坏直接影响通信系统的指针，用户在选择天线时必须首先注重其性能。
具体说有两个方面，第一选择天线类型；第二选择天线的电气性能，选择天线类型的意义是；所选择天线的方向图是否符合系统设计中电波覆盖的要求；选择天线电性能的意义是；选择使用天线的频率带宽、增益、额定功率等电气指针是否符合系统设计要求。
因此，用户在选择天线时最好向厂家联系咨询。
目前，用户选择天线产品的范围比较宽。
有进口天线和国产天线。
进口天线与国产天线在VHF、UHF频段电报性能接近。
进口天线工艺水平要高于国产天线。
但价格昂贵，且交货期长，维修不便。
因此，用户可以根据自己情况选择进口天线或国产天线。
四、什么是天线的增益？
答：增益是天线主要指针之一，它是方向系数与效率的乘积，是天线辐射或接收电波大小的表现。
增益大小的选择取决于系统设计对电波覆盖区域的要求，简单地说，在同等条件下，增益越高，电波传播速度就越远，一般地台天线采用高增益天线，移动台天线采用低增益天线。
五、什么是电压驻波比？
答：天线输入阻抗和馈线的特性阻抗不一致时，产生的反射波和入射波在馈线上叠加形成驻波。
其相邻电压最大值和最小值就是电压驻波比。
它是检验馈线传输效率的依据，电压驻波比与功率关系如下表。
本公司产品符合国家标准，在工作范围内，天线端口的电压驻波比小于1.5,在工作频点的电压驻波比小于1.2，电压驻波比过大，将缩短天线距离，而且反射功率将返回发射机功放部分，容易烧坏功放部分，
影响通信系统正常工作。
电压驻波比1．0 1．1 1．2 1．5 2．0 3．0
反射功率% 0 0．2 0．8 4．0 11．1 25．0
传输功率% 100 99．8 99．2 96 88．9 75．0
六、什么是天线的方向性？
答：天线对于空间不同的方向具有不同的辐射或接收能力，这就是天线的方向性。
衡量天线方向性通常使用方向图，在水平面上，辐射与接收无最大方向的天线称为全向天线，有一个或多个最大方向的天线称为定向天线。
全向天线由于其无方向性，所以多用在点对多点通信的中心台。
另外，我们可以采用一些技术使全向天线略带方向性，根据使用现场地形的需要使方向图成为椭圆形、扇形、心形等，这样使天线的应用就更加灵活、效率更加提高，定向天线由于具有最大辐射或接收方向，因此能量集中，增益相对全向天线要高，适合于远距离点对点通信，同时由于具有方向性，抗干扰能力比较强。
七、理解天线的工作频带宽度？
答：天线的电参数一般都与工作频率有关，保证电参数指针容许的频率变化范围，即是天线的工作频带动宽度。
对于天线常采有阻抗特性，即电压驻波比小于规定值下的频率连续段为天线的工作带宽。
一般全向天线的工作带宽能达到工作频率范围的5-10%，定向天线的工作带宽达到工作频率的3-5%。
通常，宽频带天线工作频率范围大，适用于多点通信系统共享，宽频带天线干扰能力强，相对增益高，适用于单频点通信系统使用。
八、理解天线的工作频带宽度？
答：移动通信系统常使用特性阻抗50Ω的同轴电缆作为馈线，为了有效的反电波传输到天线端口，应尽量减小馈线的传输损耗，传输损耗取决于电缆的直径和长度，同一频率下电缆直径越大，损耗越小，电缆越长损耗越大，原则上，要求电缆的传输损耗不宜超过3分贝。
下表列出常用电缆的衰减值（Db/m），用户可根据自己的情况，合理选择电缆型号及长度
频率型号150MHZ 400MHZ 900MHZ
SYV-50-7 0.121 0.203 0.295
CTC-50-7 0.060 0.100 0.165
CTC-50-8 0.050 0.085 0.135
CTC-50-12 0.040. 0.060 0.105
进口10D-FB 0.0040 0.070 0.110
九、如何选择天线安装地点？
答：由于地形和环境地的影响，天线接收至的电磁波是有效直射波与反射绕射波及散射波的叠加，其结果决定了接收点处的场强幅度和相位，并直接影响天线的应用效果。
因此，选择天线架设位置应注意以下几个方面。
（1）天线的发射或接收方向应避开障碍物（楼房、铁塔、桥梁）；
（2）天线架设地点应尽量远离干扰源（高压线、航线、铁塔、公路等）；
（3）天线应尽量架设在附近的置高点；
（4）如有几付天线同在一个铁塔上工作，应特别注意它们之间左右和上下的间距，以防相互耦合影响系统性能。
十、天线系统应如何安装？
答：首先将天线、馈线和配套零件部件按产品说明的要求组装好，然后在天线的支撑位置，用卡具固定于塔杆的天线支架上，并使天线与塔杆的平行间距大于使用波长，减少塔杆对天线性能的影响。
大天线端口处，将馈电线用连接器（或称电缆头）与天线接好，弯一个直径约五十倍馈线直径的圆环固定于天线支架上，避免连接器部位直接受力而断线或损坏。
十一、天馈系统如何防水和雷电干扰？
答：天线和馈线本身都有很好的防水、防腐蚀性能，我们所指的主要是天馈系统室外连接部位的防水和防潮湿。
天线和馈电线主要是靠连接器连接，采用。
另外，在馈线进入室内处弯一个反水弯，可避免雨水沿馈电线进入室内设备。
天线一般都架设在室外较高的位置，有交待防止雷电干扰和破坏，才能确保通信系统的安全工作。
因此，地面设施（如铁塔、建筑物等）应有良好的接地措施，接地电阻不在于4Ω天线应架设在塔顶避雷针的有效避雷范围内，即避雷针顶部下方45°角覆面内。
通信天线一般都设计成外壳直接接地型，但为防止雷电、强电感应或天气变化引起的脉冲放电对通信的冲击，还应在馈电线上串接避雷装置，使通信系统更安全的工作，我公司研制生产的LP系列串接型避雷器国内老式产品的更新换代品，已广泛用于各种天馈系统中。
十二、如何检测天馈系统？
答：天馈系统架设好后，应由专业技术人员使用检测仪器进行检测。
通常可在发射机和天馈系统之间串接通过式功率针，检验设备发射功率和反射功率的大小叛断系统工作是正常。
十三、天馈系统有哪些典型故障？
答：天馈系统常见故障有
(1) 天线的性能、参数不能满足使用要求；
(2) 接头密封为严，使水汽进入馈线，影响信号发射；
(3) 架设位置不合理，如太靠近干扰源等；
(4) 发射机功率超过天线额定功率，使天线过载或烧毁；
(5) 遭受外物撞击，改变了天线原有结构和性能参数；
(6) 电缆头焊接不牢固，信号时有时无；
(7) 天线波束指向偏离，天线立杆或支架偏位等。
十四、如何排除上述故障？
答：如遇到上述故障，可采取如下方法处理：
（1）更换天线；
（2）更换电缆，并严格按操作要求用防水或自粘防水胶把接头处密封好；
（3）远干扰源，天线与架设天线的塔杆相距大于使用波长；
（4）更换额定功率大的天线；
（5）送回厂家修理；
（6）重新更换电缆头，仔细焊拉防止虚焊；
（7）调整天线指向，修复支架，重新紧固。
十五、雨雷天气通信效果不佳是否是天线问题？
答：电磁波在不现媒质传播其损耗也有不同。
一般来说雨雷天气的散射损耗和吸收衰减，因此，会影响接收电平，使通信区域变小、效果变差。
随着天转好，通信恢复正常，则说明天线系统无问题，但如果天气晴朗后，通信效果仍不好，则应由专业人员检查该系统是否存在故障。
