北师大版七年级上册数学第一章丰富的图形世界
初中数学冯老师 第 1 页 共 7 页 第一章.丰富的图形世界
1．可以从简单实物的外形中抽象出几何图形，并了解立体图形与平面图形的区别； 2．会判断一个几何图形是立体图形还是平面图形，能准确识别棱柱与棱锥． 3．经历从不同方向观察物体的活动过程，初步体会从不同方向观察同一物体可能看到不一样的结果； 4．能画出从不同方向看一些简单几何体以及由它们组成的简单组合体得到的平面图形，了解直棱柱、圆柱、圆锥的展开图或根据展开图判断立体图形．(重点，难点) 一、情境导入 观察实物及欣赏图片： 我们生活在一个图形的世界中，图形世界是多姿多彩的．其中蕴含着大量的几何图形．本节我们就来研究图形问题． 二、合作探究 探究点一：立体图形 【类型一】 从实物图中抽象立体图形的认识
观察下列实物模型，其形状是圆柱体的是( ) 初中数学冯老师
第 2 页 共 7 页 解析：圆柱的上下底面都是圆，所以正确的是D. 方法总结：结合实物，认识常见的立体图形，如：长方体、正方体、圆柱、圆锥、球、棱柱、棱锥等． 【类型二】 立体图形的名称与分类 如图所示为8个立体图形． 其中，是柱体的序号为________，是锥体的序号为________，是球的序号为________． 解析：分别根据柱体，锥体，球体的定义可得结论，柱体为①②⑤⑦⑧，锥体为④⑥，球为③，故填①②⑤⑦⑧；④⑥；③. 方法总结：正确理解立体图形的定义是解题的关键． 探究点二：平面图形的认识 【类型一】 平面图形的识别
有下列图形，①三角形，②长方形，③平行四边形，④立方体，⑤圆锥，⑥圆柱，⑦圆，⑧球体，其中平面图形的个数为( ) A．5个 B．4个 C．3个 D．2个 解析：根据平面图形的定义：一个图形的各部分都在同一个平面内可判断①②③⑦是平面图形．故选B. 初中数学冯老师 第 3 页 共 7 页 方法总结：区分平面图形要记住平面图形的特征，即一个图形的各部分都在同一个平面内． 【类型二】 由平面图形组成的图形
如图所示，各标志的图形主要由哪些简单的平面图形组成？
解：(1)由5个图形组成； (2)由2个正方形和1个长方形组成； (3)由3个四边形组成． 方法总结：解决这类问题的关键是正确区分图形的形状和名称． 探究点三：从不同的方向观察立体图形 【类型一】 判断从不同的方向看到的图形 沿圆柱体上底面直径截去一部分后的物体如图所示，它从上面看到的图形是( ) 解析：从上面看依然可得到两个半圆的组合图形．故选D. 方法总结：本题考查了从不同的方向观察物体．在解题时要注意，看不见的线画成虚线，看得见的线画成实线． 【类型二】 画从不同的方向看到的图形 如图所示，由五个小立方体构成的立体图形，请你分别画出从它的正面、左面、上面三个方向看所得到的平面图形． 解析：从正面看所得到的图形，从左往右有三列，分别有1，1，2个小正方形；从左面看所得到的图形，从左往右有两列，分别有2，1个小正方形；从上面看所得到的图形，从左往右有三列，分别有2，1，1个小正方形． 解：如图所示： 方法总结：画出从不同的方向看物体的形状的方法：首先观察物体，画出视图的外轮廓线，然后将视图补充完整，其中看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线．在画三种视图时，从正面、上面看到的图形要长对正，从正面、左面看到的图形要高平齐，从上面、左面看到的图形要宽相等． 探究点四：立体图形的展开图 【类型一】 几何体的展开图
过正方体中有公共顶点的三条棱的中点切出一个平面，形成如图几何体，其正确展开图为( ) 初中数学冯老师 第 4 页 共 7 页 解析：选项A、C、D折叠后都不符合题意，只有选项B折叠后两个剪去的三角形与另一个剪去的三角形交于一个顶点，与正方体三个剪去的三角形交于一个顶点符合．故选B. 方法总结：考查几何体的展开图．解决此类问题，要充分考虑带有各种符号的面的特点及位置． 【类型二】 由展开图判断几何体 下面的展开图能拼成如图立体图形的是( ) 解析：立体图形是三棱柱，展开图应该是：三个长方形，两个三角形，两个三角形位于三个长方形两侧；A答案折叠后两个长方形重合，故排除；C、D折叠后三角形都在一侧，故排除；故选B. 方法总结：此题主要考查了展开图折叠成几何体．通过结合立体图形与平面图形的相互转化，理解和掌握几何体的展开图，要注意多从实物出发，然后再从给定的图形中辨认它们能否折叠成给定的立体图形． 探究点五：由平面图形旋转而成的立体图形 【类型一】 判断旋转后的图形形状 观察下图，把左边的图形绕着给定的直线旋转一周后可能形成的立体图形是( ) 解析：由图形可以看出，左边的长方形的竖直的两个边与已知的直线平行，因而这两条边旋转形成两个柱形表面，因而旋转一周后可能形成的立体图形是一个管状的物体．故选D. 方法总结：此题考查了点、线、面、体，重在体现面动成体，需要发挥立体图形的空间想象能力及提高分析问题、解决问题的能力． 【类型二】 旋转后几何体的计算问题
已知柱体的体积V＝S·h，其中S表示柱体的底面面积，h表示柱体的高．现将矩形ABCD绕轴l旋转一周，则形成的几何体的体积等于( ) A．πr2h B．2πr2h C．3πr2h D．4πr2h 解析：∵柱体的体积V＝S·h，其中S表示柱体的底面面积，h表示柱体的高，现将矩形ABCD绕轴l旋转一周，∴柱体的底面圆环面积为：π(2r)2－πr2＝3πr2，∴形成的几何体的体积等于：3πr2h.故选C.
方法总结：先判断旋转后的立体图形的形状，然后利用相应的计算公式进行解答．
三、板书设计 1．立体图形 特征：几何图形的各部分不都在同一平面内． 2．平面图形 特征：几何图形的各部分都在同一平面内． 3．从不同的方向观察立体图形 (1)判断从不同的方向看到的图形 (2)根据从不同的方向看到的图形判断几何体 4．立体图形的展开图 (1)几何体的展开图 (2)由展开图判断几何体 初中数学冯老师 第 5 页 共 7 页 第10题图 本节利用课件展示图片，联系生活实际，激发学习兴趣，调动学生的积极性．使学生以最佳状态投入到学习中去．通过动手操作培养学生动手操作能力，同时也加深了学生对立体图形和平面图形的认识．使学生在讨论交流的基础上总结出立体图形和平面图形的特征．
夯实基础
1.下列说法中，正确的个数是（ ）. ①柱体的两个底面一样大；②圆柱、圆锥的底面都是圆；③棱柱的底面是四边形；④长方体一定是柱体；⑤棱柱的侧面一定是长方形. （A）2个 （B）3个 （C）4个 （D）5个 2. 下面几何体截面一定是圆的是 （ ） ( A)圆柱 (B) 圆锥 （C） 球 (D) 圆台
3.如图绕虚线旋转得到的几何体是（ ）.
4. 某物体的三视图是如图所示的三个图形，那么该物体的形状是（ ）
（A）长方体 （ B）圆锥体 （C）立方体 （D）圆柱体
5．如图，其主视图是（ ）
6．如图，是一个几何体的主视图、左视图和俯视图，则这个几何体是（）
7. 下列各个平面图形中，属于圆锥的表面展开图的是( )
A B C D 8．如图是由一些相同的小正方体构成的立体图形的三种视图：
构成这个立体图形的小正方体的个数是（ ）． A．5 B． 6 C．7 D．8 9．下面每个图形都是由6个全等的正方形组成的，其中是正方体的展开图的是（ ）
A B C D 10．如图，是一个正方体纸盒展开图，按虚线折成正方体后，若使相对面上的两数互为相反数，则A、B、C表示的数依次是（ ）
（A）235、、
(B)235、、
（D） （B） （C）
（A） 初中数学冯老师
第 6 页 共 7 页 （C）、、235 (D)235、、 11．正方体与长方体的相同点是_________________，不同点是_______________。 12．点动成_____，线动成_____，_____动成体。比如：（1）圆规在纸上划过会留下一个封闭的痕迹，这种现象说明_________。（2）冬天环卫工人使用下部是长方形的木锨推雪时，木锨过处，雪就没了，这种现象说明________。（3）一个人手里拿着一个绑在一根棍上的半圆面，当这个人把这个半圆面绕着这根棍飞快地旋转起来时就会看到一个球，这种现象说明______________。 13.谜语：正看三条边，侧看三条边，上看圆圈圈，就是没直边。（打一几何体）________。 14. 桌面上放两件物体，它们的三视图如下图示，则这两个物体分别是________. 15.用一个平面去截长方体，截面 是等边三角形（填"能"或"不能"） 16．如图所示，将多边形分割成三角形． 图（1）中可分割出2个三角形；图（2）中可分割出3个三角形；图（3）中可分割出4个三角形；由此你能猜测出，n边形可以分割出_________个三角形。 提升能力 17.画出下面几何体的主视图、左视图与俯视图．（8分） 18. 如图所示是由几个小立方体所组成几何体的俯视图，小正方形中的数字表示在该位置的小立方体的个数，请画出这个几何体的主视图、左视图。（6分）
19.如图是由几个小立方块所搭几何体的俯视图和左视图，请再根据它画出主视图。（4分）
21.用小立方体搭一个几何体，使它的主视图和俯视图如图所示，这样的几何体只有一种吗？它最多需要多少个小立方体？它最少需要多少个小立方体？请你画出这两种情况下的左视图。（6分）
2 3 4 2 1 1
左视图 俯视图
主视图 俯视图
七年级数学上册 第一章 丰富的图形世界回顾与思考教案 (新版)北师大版-(新版)北师大版初中七年级上
第一章丰富的图形世界回顾与思考
2．如图所示的几何体各由几个面围成的？面与面相交成几条线？它们是直的还是曲的？
专题2：
展开与折叠；切截几何体
1．归纳棱柱的特性。
2．如何判断平面图形是否可以经过折叠围成棱柱？
3．正方体的表面展开图有几种？是哪几种？
4．圆柱与圆锥的侧面展开图。
5．用一个平面去截正方体，可能出现哪几种情况？
专题3：几何体的视图
［例］如图所示，是由几个小立方块所搭几何体的从上面看到的形状图，请画出这个几何体的从正面和从左面看到的这个几何体的形状图．展开图，以及每种展开图中对面如何分布，让学生明确
第三环节巩固应用,提高能力
例1：下列四个图形中能折叠成正方体的是哪些图形？
例2、下面是由几个相同立方块组成的几何体的从上面看到的形状图，小正方形上的数字表示在该位置的小立方块的个数，请画出这个几何体的从正面和从左面看到的形状图。
2 3 2
2 1
例3、用小立方块搭一个几何体，使它的从正面和从上面看到的这个几何体的形状图如下图所示，从上面看到的形状图中的小正方形中的字母表示该位置小立方块的个数，试回答下列问题；
（1）x、z各表示多少？
（2）y可能是多少？这个几何体最少由几个小立块搭成？最多呢？
当堂检测下图是由几个小立方块所搭成几何体的从上面、从正面看到的形状图．（1）这样搭建的几何体最少，最多各需要多少个小立方块？
（2）请画出各种情况的从左面看到的形状图．
从正面看从上面看
板书设计教学反思。

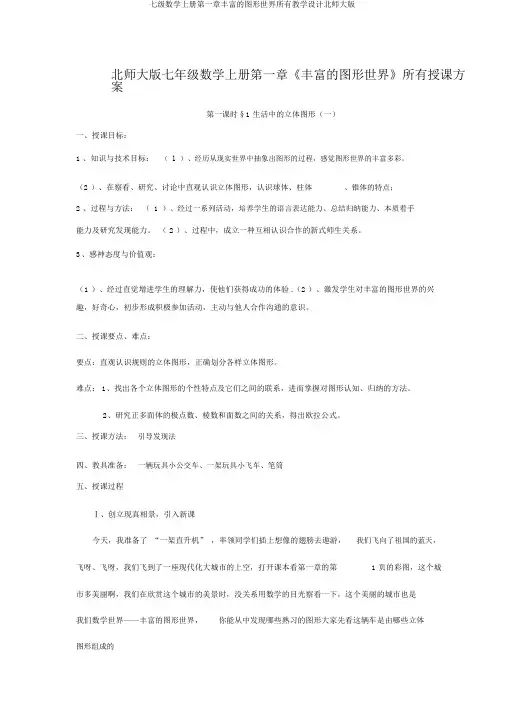

七级数学上册第一章丰富的图形世界全部教案北师大版
北师大版七年级数学上册第一章《丰富的图形世界》所有授课方案第一课时§1 生活中的立体图形（一）一、授课目标：1 、知识与技术目标：（1）、经历从现实世界中抽象出图形的过程，感觉图形世界的丰富多彩。
（2 ）、在察看、研究、讨论中直观认识立体图形，认识球体、柱体、锥体的特点；2 、过程与方法：（1）、经过一系列活动，培养学生的语言表达能力、总结归纳能力、本质着手能力及研究发现能力。
（ 2 ）、过程中，成立一种互相认识合作的新式师生关系。
3、感神态度与价值观：（1）、经过直觉增进学生的理解力，使他们获得成功的体验 .（2 ）、激发学生对丰富的图形世界的兴趣，好奇心，初步形成积极参加活动，主动与他人合作沟通的意识。
二、授课要点、难点：要点：直观认识规则的立体图形，正确划分各样立体图形。
难点： 1、找出各个立体图形的个性特点及它们之间的联系，进而掌握对图形认知、归纳的方法。
2、研究正多面体的极点数、棱数和面数之间的关系，得出欧拉公式。
三、授课方法：引导发现法四、教具准备：一辆玩具小公交车、一架玩具小飞车、笔筒五、授课过程Ⅰ、创立现真相景，引入新课今天，我准备了“一架直升机” ，率领同学们插上想像的翅膀去遨游，我们飞向了祖国的蓝天，飞呀、飞呀，我们飞到了一座现代化大城市的上空，打开课本看第一章的第 1 页的彩图，这个城市多美丽啊，我们在欣赏这个城市的美景时，没关系用数学的目光察看一下，这个美丽的城市也是我们数学世界——丰富的图形世界，你能从中发现哪些熟习的图形大家先看这辆车是由哪些立体图形组成的Ⅱ、依照现真相景，解说新课1、从生活中发现熟习的几何体。
［议一议］（ 1）图中有茶杯，笛子，笔筒中的笔杆是圆柱形状，提球的网把球放进去上面一部分是圆锥的形状，书架上的小帽子是圆锥的形状。
（ 2）圆柱和圆锥的同样点是底面都是圆的，不同样点是圆柱有上下两个底面都是圆的，而圆锥只有下底面，最上面可是一个极点。
（3）笔筒的形状我们把它叫棱柱，老师，对不对（4）地球是一个球体，与它形状近似的有足球。
七年级数学上册(北师大版)第一章丰富的图形世界(回顾与思考)课件
A.
B. C.
D.
五棱柱有 10 个顶点， 15 条棱， 5 条侧棱，有 7 个面， 5 个侧面. 【中考链接】（2023·四川自贡）如图中六棱柱的左视图是（ A ）
A.
B.
C.
D.
下面的几何体，是由哪个图旋转一周形成的（ A ）
A.
B.
C.
D.
【中考链接】（2023·湖南郴州改编）下列几何体中，不可以由图形旋
【拓展延伸作业】 6.十八世纪瑞士数学家欧拉证明了简单多面体中顶点数(V)、面数(F)、棱 数(E)之间存在的一个有趣的关系式，被称为欧拉公式． (3)猜想：顶点数(V)、面数(F)、棱数(F)之间存在的关系式是
________V__+_F_-_E__=_2_________.
A．
B．
C．
D．
如图，是从上面看一个几何体得到的图形，则该几何体可能是（ D ）
A．
B．
C．
D．
【中考链接】（2023·四川眉山）由相同的小正方体搭成的立体图形的部分
视图如图所示，则搭成该立体图形的小正方体的最少个数为（ B ）
A．6
B．9
C．10
D．14
正方体
长方体
常 棱柱 见
立 圆柱 体
图 圆锥 形
多面体
顶点数(V) 6
面数 (F5)
三棱柱 8
6
四棱柱
五棱柱 10
7
棱数(E) 9 12 15
【拓展延伸作业】 6.十八世纪瑞士数学家欧拉证明了简单多面体中顶点数(V)、面数(F)、棱 数(E)之间存在的一个有趣的关系式，被称为欧拉公式． (2)用平面截正方体，所得的几何体为多面体：
北师大版七年级数学上册 第一章 丰富的图形世界 教师教学用书-.pptx
9有理数的除法
10有理数的乘方
11有理数的混合运算
hlr
12计算器的使用
回顾与思考
复习题
⑴括号内页码系教科书的页码.
I
(2)111 4 (11) 13 (17) 20 (20) 23 (28) 31 (33) 36 (33) 36
(37) 43 (43) 49 (48) 54 (52) 58 (61) 67 (66) 72 (72) 78 (74) 80 (80) 86 (83) 89 (88) 94 (91) 97 (95) 101 (95) 101
1线段、射线、直线 2比较线段的长短 3角的度量与表示 4角的比较 5平行 6垂直 7有趣的七巧板
回顾与思考 复习题
第五章一元一次方程
(135) 149 (139) 153 (143) 157 (148) 162 (152) 166 (156) 170 (160) 174 (163) 177 (163) 177
(226)
254
3谁转出的“四位数”大
(230)
258
回顾与思考
(232)
260
复习题
(232)
260
课题学习
★制作f尽可能大的无盖长方体形盒子(235)
264
总复习
(237)
266
-4 -
学海无涯
第一章丰富的图形世界
一、 教学目标 1. 经历展开与折叠、切截以及从不同方向看等数学活动，积累数学活动经验. 2. 在平面图形与几何体相互转换等的活动过程中，发展空间观念. 3. 认识常见几何体的基本待性，能对这些几何体进行正确的识别和简单的分类,并能从 组合图
三、 课时安排建议
1生活中的立体图形 2课时
北师大版七年级数学上册《第一章丰富的图形世界》PPT教学课件
1.圆柱是由__三__个面围成的， 其中上下两个面是_平__面__， 侧面是_曲__面__；
2.圆柱的侧面和底面相交成_两__条线， 它们是_圆__.
归纳总结
结论1 面有_平__面和_曲__面； 线有_直__线和_曲__线.
结论2 面与面相交得到_线__， 线与线相交得到_点__.
例2 填空 (1)六棱柱是由___8__个面围成的，这些面都是平的. (2)圆柱是由_____3___个面围成的，其中两个面是 __平__的____，一个面是_曲__的_____. (3)圆柱的侧面和底面相交成___2_____条线，它们是 __曲__线__(填“直线”或“曲线”)，形状是__圆______.
直棱柱（棱柱）
斜棱柱
问题2：你能说出下面棱柱的有哪些特征吗?
1.棱柱的上下底面都是多边 形，它们的形状和大小完全 相同； 2.侧面由若干个长方形组成， 其数量和底面的边数相同； 3.所有侧棱的长度都相等.
填一填：完成下列表格：
棱柱 三棱柱 四棱柱 五棱柱 六棱柱 n棱柱
面的个数 5 6 7 8
n+2
变式训练：如图是一个3×5的方格纸，先将其剪为三 部分，是每一部分都可以折成没顶盖的小方盒.问： 如何剪？
能力提升
左边的平面图形可以折叠成右边哪个立体图形?
课堂小结
正方体的
图
展开图
形
的
展
开
与
折 叠 其他几何体
的展开图
正方体的11 种展开图
第一类：141 第二类：132 第三类：222或33
展开图中相对 面的位置规律
(4)正方体是四棱柱，也是六面体. √
(5)圆柱的侧面是长方形. × (6)柱体都不是多面体，球体可以是多面体. × (7)棱柱的底面都是四边形. ×
新北师大版七年级数学上册第一章《丰富的图形世界》全章各课时课件
THANK YOU ！
See you next class！
2013年9月21日星期六 18:56:16
1. 生活中常见的几何体有哪些？你
能将它们按一定的标准分类吗？
复 习 2.棱柱有些什么性质？ 导 入
2013年9月21日星期六 18:56:16
第 一 章 丰 富 的 图 形 世 界
2013年9月21日星期六 18:56:16
2013年9月21日星期六 18:56:16
1.下列平面图形绕轴旋转一周，可以得到 哪些立体图形？用线连一连
巩 固 练 习
2013年9月21日星期六 18:56:16
2.下图各个花瓶的表面可以看做由哪个平面图形 绕虚线旋转一周而得到？用线连一连.
巩 固 练 习
2013年9月21日星期六 18:56:16
常见几何体都有何特征？
圆柱：底面是圆形，侧面是曲面，只有一个 侧面，有两个底面，底面互相平行且相等. 棱柱：底面是多边形，侧面是正方形或长方 形，n棱柱有n个侧面，有两个底面，底面互相 平行且相等. 圆锥：底面是圆形，侧面是曲面，只有一个 侧面和一个底面. 棱锥：底面是多边形，侧面是三角形，有多 个侧面，只有一个底面面分为平面和曲面，线 分为直线和曲线. 球：只有一个曲面.
情 境 导 入
2013年9月21日星期六 18:56:16
第 一 章 丰 富 的 图 形 世 界
1.生活中的立体图形(一)
哲觉中学 苏勇
2013年9月21日星期六 18:56:16
下图中，哪些物体的形状与你在小学
学过的几何体类似？
找
找
看
2013年9月21日星期六 18:56:16
常见的几何体
结
北师大版七年级数学上册 第一章丰富的图形世界 单元测试卷(含答案)
第一章丰富的图形世界综合测试卷一、选择题(每题3分，共30分)1.把图1所示的正方体的展开图围成正方体（文字露在外面），再将这个正方体按照图2，依次翻滚到第1格，第2格，第3格，第4格，此时正方体朝上一面的文字为（）A．富B．强C．文D．民2.如图是一个长方体包装盒，则它的平面展开图是（）A．B．C．D．3.下列几何体中，从正面和上面看都为矩形的是（）A．B．C．D．4.圆柱是由下列哪一种图形绕虚线旋转一周得到的？（）A．B．C．D．5.如图1所示，将一个正四棱锥（底面为正方形，四条测棱相等）的其中四条边剪开，得到图2，则被剪开的四条边有可能是（）A．PA，PB，AD，BCB．PD，DC，BC，ABC．PA，AD，PC，BCD．PA，PB，PC，AD6.下列图形不是立体图形的是（）A．球B．圆柱C．圆锥D．圆7.将一个圆围绕它的直径所在的直线旋转180°形成的几何体是（）A．圆锥B．半球C．球体D．圆柱8.如图是一个长方体的表面展开图，6个面上分别标有数字1，2，3，4，5，6（数字都在表表面），与标有数字6的面相对面上的数字是（）A．3 B．5 C．2 D．19.下列水平放置的几何体中，从上面看是矩形的是（）A．圆柱B．长方体C．三棱柱D．圆锥10.埃及金字塔类似于几何体（）A．圆锥B．圆柱C．棱锥D．棱柱二、填空题(每题3分，共30分)11．假如我们把水滴看成一个点，当水滴向下落时，就能形成水线，说明了____________；钟的时针旋转时，形成一个面，说明了____________；正方形铁丝框架绕它的一边所在的直线旋转一周，形成一个圆柱，说明了____________．12．如果某六棱柱的一条侧棱长为5 cm，那么所有侧棱长之和为__________．13．下列图形中，属于棱柱的有________个．14．如图所示的几何体有______个面、______条棱、______个顶点．15．下列各图是几何体的平面展开图，请写出对应的几何体的名称．16．如图，将七个小正方形中的一个去掉，就能成为一个正方体的展开图，则去掉的小正方形的序号是____________________________________．17．用平面去截正方体，在所得的截面中，边数最少的截面形状是__________．18．从不同方向观察一个几何体，所得的平面图形如图所示，那么这个几何体的侧面积是__________(结果保留π)．19．如图，这是从不同方向观察由一些相同的小立方块搭成的几何体得到的形状图，则该几何体是由______个小立方块搭成的．20．图②是圆柱被一个平面斜切后得到的几何体，请类比梯形面积公式的推导方法(如图①)，推导图②中几何体的体积为__________(结果保留π)．三、解答题(22题8分，26题12分，其余每题10分，共60分)21．根据如图所示的图形，完成下列各题：(1)将以上图形按平面图形与立体图形分类；(2)把立体图形按柱体、锥体、球分类；(3)指出立体图形中各面都是平面的图形．22．如图所示的平面图形折叠成正方体后，相对面上的两个数之和为10，求x＋y＋z的值．23．一个几何体从三个方向看到的图形如图所示(单位：cm)． (1)写出这个几何体的名称：__________；(2)若从上面看该几何体为正方形，根据图中数据计算这个几何体的体积．24．由7个相同的小立方块搭成的几何体如图所示． (1)请画出该几何体从三个方向看到的形状图； (2)若每个小立方块的棱长为1，请计算它的表面积．25．如图①，把一张长10 cm 、宽6 cm 的长方形纸板分成两个相同的直角三角形(圆锥的体积公式为V 圆锥＝13πr 2h ，π取3.14)．(1)甲三角形(如图②)旋转一周，可以形成一个怎样的几何体？它的体积是多少立方厘米？ (2)乙三角形(如图③)旋转一周，可以形成一个怎样的几何体？它的体积是多少立方厘米？26．把如图①所示的正方体切去一块，可得到如图②～⑤所示的几何体．(1)所得几何体各有多少个面？多少条棱？多少个顶点？(2)举例说明把其他形状的几何体切去一块，得到的几何体的面数、棱数和顶点数各是多少．(3)若面数记为f，棱数记为e，顶点数记为v，则f，e，v应满足什么关系式？参考答案一、1.【答案】A【解析】由图1可得，“富”和“文”相对；“强”和“主”相对；“民”和“明”相对；由图2可得，小正方体从图2的位置依次翻到第4格时，“文”在下面，则这时小正方体朝上面的字是“富”，故选A．2.【答案】A【解析】由四棱柱四个侧面和上下两个底面的特征可知，A．可以拼成一个长方体；B，C，D不符合长方体的展开图的特征，故不是长方体的展开图．故选A．3.【答案】B【解析】A．此几何体从正面是等腰三角形，从上面看是圆，故此选项错误；B．此几何体从正面是矩形，从上面看是矩形，故此选项正确；C．此几何体从正面是矩形，从上面看是圆，故此选项错误；D．此几何体从正面是梯形，从上面看是矩形，故此选项错误；故选B．4.【答案】B【解析】圆柱是由长方形绕它的一条边旋转而成的，故选B．5.【答案】A【解析】根据图2中的展开图可知，底面正方形ABCD的左边一个三角形是独立的，据此可知，需剪开图1中的PA、PB，根据正方形右边三个三角形脱离正方形的上下两边可知，需剪开AD、BC，综上，被剪开的四条边可能是：PA、PB、AD、BC，故选A．6.【答案】D【解析】立体图形是指图形的各个面不都在一个平面上，由此可判断出答案．由题意得：只有D选项符合题意．故选D．7.【答案】C【解析】一个圆围绕它的直径所在的直线旋转180°形成的几何体是球体，故选C．8.【答案】C【解析】根据题意和图示可知：“1”的对面是4，“6”的对面是2，“3”的对面是5．故选C．9.【答案】B【解析】A．圆柱从上面看是圆，故此选项错误；B．长方体从上面看是矩形，故此选项正确；C．三棱柱从上面看是三角形，故此选项错误；D．圆锥从上面看是圆，故此选项错误；故选B．10.【答案】C【解析】埃及金字塔底面是多边形，侧面是有公共顶点的三角形，所以是棱锥．故选C．二、11. 点动成线，线动成面，面动成体12.30 cm13.314．9；16；915.圆锥；三棱锥；圆柱16．6或717.三角形18.6π19．1020.63π三、21.解：(1)平面图形：②④⑦⑧；立体图形：①③⑤⑥⑨.(2)柱体：①③⑤；锥体：⑨；球：⑥.(3)立体图形中各面都是平面的图形：①⑤.22．解：由题意知x＋5＝10，y＋2＝10，2z＋4＝10，解得x＝5，y＝8，z＝3.所以x＋y＋z＝5＋8＋3＝16.23．解：(1)长方体(2)由题图可知长方体的底面是边长为3 cm的正方形，高为4 cm，则这个几何体的体积是3×3×4＝36(cm3)．24．解：(1)如图所示．(2)从正面看有5个正方形，从后面看有5个正方形，从上面看有5个正方形，从下面看有5个正方形，从左面看有3个正方形，从右面看有3个正方形，中间空处的两边共有2个正方形，所以表面积为(5＋5＋3)×2＋2＝26＋2＝28. 25．解：(1)甲三角形旋转一周可以形成一个圆锥， 它的体积是13×3.14×62×10＝376.8(cm 3)．(2)乙三角形旋转一周可以形成一个圆柱，里面被挖去一个圆锥，它的体积是3.14×62×10－13×3.14×62×10＝753.6(cm 3)．26．解：(1)题中图②有7个面、15条棱、10个顶点， 图③有7个面、14条棱、9个顶点， 图④有7个面、13条棱、8个顶点， 图⑤有7个面、12条棱、7个顶点． (2)答案不唯一，例如：把三棱锥切去一块，如图所示，得到的几何体有5个面、9条棱、6个顶点．(3)f ，e ，v 满足的关系式为f ＋v －e ＝2.。
北师大版数学七年级上册 第一章 丰富的图形世界 填空题训练(解析版)
第1章丰富的图形世界填空题训练1．如图，一个正方体由27个大小相同的小立方块搭成，现从中取走若干个小立方块，得到一个新的几何体．若新几何体与原正方体的表面积相等，则最多可以取走个小立方块．2．如图是一个多面体的表面展开图，如果面F在前面，从左面看是面B，那么从上面看是面．（填字母）3．已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为．4．马小虎准备制作一个封闭的正方体盒子，他先用5个大小一样的正方形制成如图所示的拼接图形（实线部分），经折叠后发现还少一个面，请你在图中的拼接图形上再接一个正方形，使新拼接成的图形经过折叠后能成为一个封闭的正方体盒子（添加所有符合要求的正方形，添加的正方形用阴影表示）．5．在如图所示的几何体中，其三视图中有矩形的是．（写出所有正确答案的序号）6．一个由16个完全相同的小立方块搭成的几何体，其最下面一层摆放了9个小立方块，它的主视图和左视图如图所示，那么这个几何体的搭法共有种．7．三棱柱的三视图如图所示，已知△EFG中，EF＝8cm，EG＝12cm，∠EFG＝45°．则AB的长为cm．8．一个立方体的表面展开图如图所示，将其折叠成立方体后，“你”对面的字是．9．如图是按1：10的比例画出的一个几何体的三视图，则该几何体的侧面积是．10．在一个高与底面直径相等的圆柱内放置一个体积最大的球．已知球的表面积公式为S n ＝4πr2，其中r为球的半径．那么该球与它的外切圆柱的表面积的比为．11．如图，圆柱的侧面是由一张长16πcm、宽3cm的长方形纸条围成（接缝处重叠部分忽略不计），那么该圆柱的体积是cm3．12．一个几何体的三视图如图，根据图示的数据计算该几何体的体积为．（结果保留π）13．用一张边长是10cm的正方形铁皮围成一个圆柱体，这个圆柱的侧面积是cm2．14．如图，一个5×5×5的正方体，先在它的前后方向正中央开凿一个“十字形”的孔（打通），再在它的上下方向正中央也开凿一个“十字形”的孔（打通），最后在它的左右方向正中央开凿一个“十字形”的孔（打通），这样得到一个被凿空了的几何体，则所得几何体的体积为．15．若某几何体从某个方向观察得到的视图是正方形，则这个几何体可以是．16．如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据求得这个几何体的侧面积是cm2．17．如图是某几何体的三视图及相关数据（单位：cm），则该几何体的侧面积为cm2．18．如图为某几何体的展开图，该几何体的名称是．19．如图是由几个相同的小正方体搭建而成的几何体的主视图和俯视图，则搭建这个几何体所需要的小正方体至少为个．20．如图是一个立体图形的三种视图，则这个立体图形的体积（结果保留π）为．21．如图，该正方体的主视图是形．22．已知一个几何体的三视图如图所示，这个几何体是．23．如图是由一些大小相同的小正方体组成的简单几何体的左视图和俯视图，符合条件的几何体有种．24．如图，在边长为12cm的正方形纸片ABCD中，EF∥AD，M、N是线段EF的六等分点，若把该正方形纸片折成一个正六棱柱，使AB与点DC重合，则M、N两点间的距离是cm．25．如图，是用8个大小相同的小正方体搭成的几何体，仅在该几何体中取走一块小正方体，使得到的新几何体同时满足两个要求：（1）从正面看到的形状和原几何体从正面看到的形状相同；（2）从左面看到的形状和原几何体从左面看到的形状也相同．在不改变其它小正方体位置的前提下，可取走的小正方体的标号是．26．一个几何体的三视图如图所示，这个几何体的侧面积为．27．如图是一个包装盒的三视图，则这个包装盒的体积是．28．用硬纸壳做一个如图所示的几何体，其底面是圆心角为300°的扇形，则该几何体的表面积为cm2．29．如图所示是一种棱长分别为3cm，4cm，5cm的长方体积木，现要用若干块这样的积木来搭建大长方体，如果用3块来搭，那么搭成的大长方体表面积最小是cm，如果用4块来搭，那么搭成的大长方体表面积最小是cm，如果用12块来搭，那么搭成的大长方体表面积最小是cm．30．如图，是一个长方体的主视图，左视图与俯视图，根据图中数据计算这个长方体的表面积是．31．如图是一个几何体的三视图，根据图中标注的数据可求得该几何体的侧面积为．32．如图是正方体的一个表面展开图，在这个正方体中，与“晋”字所在面相对的面上的汉字是．33．如图是由一些完全相同的小正方体搭成的几何体的俯视图和左视图，组成这个几何体的小正方体的个数最少是．34．如图，在四个小正方体搭成的几何体中，每个小正方体的棱长都是1，则该几何体的三视图的面积之和是．35．如图所示，是一个简单几何体的三视图，则这个几何体的侧面积等于．36．一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的体积为．37．一个油桶靠在墙边（其俯视图如图所示），量得AC＝0.65米，并且AC⊥BC，这个油桶的底面半径是米．38．一个长方体的主视图和左视图如图所示，则这个长方体的俯视图的面积是．第1章丰富的图形世界填空题训练参考答案与试题解析1．【分析】根据表面积不变，只需留11个，分别是正中心的3个和四角上各2个．【解答】解：若新几何体与原正方体的表面积相等，最多可以取走16个小正方体，只需留11个，分别是正中心的3个和四角上各2个，如图所示：故答案为：16【点评】本题主要考查了几何体的表面积．2．【分析】由面F在前面，从左面看是面B知上面是E，左侧面是B，前面是F，后面是A，右侧面是D，下面是C．【解答】解：由题意知，上面是E，左侧面是B，前面是F，后面是A，右侧面是D，下面是C，故答案为：E．【点评】考查了几何体的展开图，注意正方体的空间图形，从相对面入手，分析及解答问题．3．【分析】由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．【解答】解：该几何体是一个三棱柱，底面等边三角形边长为2cm，高为cm，三棱柱的高为3，所以，其左视图的面积为3×＝3（cm2），故答案为3cm2．【点评】本题考查了三视图，三视图是中考经常考查的知识内容，难度不大，但要求对三视图画法规则要熟练掌握，对常见几何体的三视图要熟悉．4．【分析】由平面图形的折叠及正方体的展开图解题．【解答】解：，故答案为：．【点评】本题通过考查正方体的侧面展开图，展示了这样一个教学导向，教学中要让学生确实经历活动过程，而不要将活动层次停留于记忆水平．我们有些老师在教学“展开与折叠”时，不是去引导学生动手操作，而是给出几种结论，这样教出的学生肯定遇到动手操作题型时就束手无策了．5．【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，据此作答．【解答】解：长方体主视图，左视图，俯视图都是矩形，圆柱体的主视图是矩形，左视图是矩形，俯视图是圆，圆锥的主视图、左视图是等腰三角形，俯视图是带有圆心的圆，故答案为：①②．【点评】本题主要考查三视图的知识，熟练掌握常见几何体的三视图是解题的关键．6．【分析】先根据主视图确定每一列最大分别为4，2，3，再根据左视确定每一行最大分别为4，3，2，总和要保证为16，还要保证俯视图有9个位置．【解答】解：由题意和主视图、左视图可知俯视图必定由9个正方形组成，并设这9个位置分别如图所示：由主视图和左视图知：①第1个位置一定是4，第6个位置一定是3；②一定有2个2，其余有5个1；③最后一行至少有一个2，当中一列至少有一个2；根据2的排列不同，这个几何体的搭法共有10种：如下图所示：故答案为：10．【点评】本题考查几何体的三视图．由几何体的主视图、左视图及小立方块的个数，可知俯视图的列数和行数中的最大数字．7．【分析】根据三视图的对应情况可得出，△EFG中FG上的高即为AB的长，进而求出即可．【解答】解：过点E作EQ⊥FG于点Q，由题意可得出：EQ＝AB，∵EF＝8cm，∠EFG＝45°，∴EQ＝AB＝×8＝4（cm）．故答案为：4．【点评】此题主要考查了由三视图解决实际问题，根据已知得出EQ＝AB是解题关键．8．【分析】正方体的表面展开图，相对的面之间一定相隔一个正方形，根据这一特点作答．【解答】解：正方体的表面展开图，相对的面之间一定相隔一个正方形，“你”对面的字是顺．故答案为：顺．【点评】本题主要考查了正方体相对两个面上的文字，注意正方体的空间图形，从相对面入手，分析及解答问题．9．【分析】首先判断出该几何体，然后计算其面积即可．【解答】解：观察三视图知：该几何体为圆柱，高为2，底面直径为1，侧面积为：πdh＝2×π＝2π，∵是按1：10的比例画出的一个几何体的三视图，∴原几何体的侧面积＝100×2π＝200π，故答案为：200πcm2【点评】本题考查了由三视图判断几何体及圆柱的计算，解题的关键是首先判断出该几何体．10．【分析】设球的半径为r，根据球的表面积＝4πr2，圆柱的表面积＝2×πr2+2πr×2r＝6πr2，即可得到该球与它的外切圆柱的表面积的比．【解答】解：设球的半径为r，依题意得球的表面积＝4πr2，圆柱的表面积＝2×πr2+2πr×2r＝6πr2，∴该球与它的外切圆柱的表面积的比为2：3，故答案为：2：3．【点评】本题主要考查了几何体的表面积，几何体的表面积＝侧面积+底面积（上、下底的面积和）．11．【分析】由圆柱的侧面展开图的特点可知：圆柱的侧面展开后，是一个长方形，长方形的长等于底面周长，宽等于圆柱的高，长方形的长已知，从而可以求出底面积半径，进一步求得该圆柱的体积．【解答】解：16π÷（2×π）＝8（cm）π×82×3＝192π（cm3）故该圆柱的体积是192πcm3．故答案为：192π．【点评】本题主要考查了立体图形，解答此题的关键是明白：圆柱的侧面展开后，是一个长方形，长方形的长等于底面周长，宽等于圆柱的高．12．【分析】根据圆锥侧面积公式首先求出圆锥的侧面积，再求出底面圆的面积，即可得出表面积．【解答】解：∵如图所示可知，圆锥的高为4，底面圆的直径为6，∴圆锥的体积为π×32×4＝12π，故答案为：12π．【点评】此题主要考查了圆锥侧面积公式，根据已知得母线长，再利用圆锥侧面积公式求出是解决问题的关键．13．【分析】易得此几何体为圆柱，那么侧面积＝底面周长×高，依此即可求解．【解答】解：10×10＝100（cm2）．答：这个圆柱的侧面积是100cm2．故答案：100．【点评】考查了展开图折叠成几何体，本题难点是确定几何体的形状，关键是找到等量关系里相应的量．14．【分析】从5×5×5的正方体的8个顶点进行分割，可得8个2×2×2的正方体，再加上12条棱中间的12个小正方体，依此求得小正方体的个数，再乘以1个小正方体的体积即可求解．【解答】解：如图所示：该正方体可按如图方式分割，则体积为（1×1×1）×（8×8+12）＝1×76＝76故所得几何体的体积为76．故答案为：76．【点评】考查了截一个几何体，正方体的体积，关键是得到小正方体的个数．15．【分析】根据主视图是从正面看到的图形直接回答即可．【解答】解：主视图是正方形的几何体可以是正方体，故答案为：正方体（答案不唯一）．【点评】本题考查由三视图确定几何体的形状，主要考查学生空间想象能力及对立体图形的认识．16．【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【解答】解：先由三视图确定该几何体是圆柱体，底面半径是2÷2＝1cm，高是3cm．所以该几何体的侧面积为2π×1×3＝6π（cm2）．故答案为：6π．【点评】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．17．【分析】根据三视图易得此几何体为圆锥，再根据圆锥侧面积公式＝（底面周长×母线长）÷2 可计算出结果．【解答】解：由题意得底面直径为10cm，母线长为＝13cm，∴几何体的侧面积为×10π×13＝65πcm2．故答案为65π．【点评】此题主要考查了由三视图判断几何体，以及圆锥的侧面积公式的应用，关键是找到等量关系里相应的量．18．【分析】展开图为两个圆，一个长方形，易得是圆柱的展开图．【解答】解：∵圆柱的展开图为两个圆和一个长方形，∴展开图可得此几何体为圆柱．故答案为：圆柱．【点评】此题主要考查了由展开图得几何体，关键是考查同学们的空间想象能力．19．【分析】主视图、俯视图是分别从物体正面、上面看，所得到的图形．【解答】解：综合主视图和俯视图，底层最少有5个小立方体，第二层最少有2个小立方体，第三层至少有1个，因此搭成这个几何体的小正方体的个数最少是8个．故答案为：8．【点评】考查了由三视图判断几何体的知识，根据题目中要求的以最少的小正方体搭建这个几何体，可以想象出左视图的样子，然后根据“俯视图打地基，正视图疯狂盖，左视图拆违章”很容易就知道小正方体的个数．20．【分析】从三视图可以看正视图以及左视图为矩形，而俯视图为圆形，故可以得出该立体图形为圆柱．由三视图可以圆柱的半径，长和高，易求体积．【解答】解：该立体图形为圆柱，∵圆柱的底面半径r＝5，高h＝10，∴圆柱的体积V＝πr2h＝π×52×10＝250π（立方单位）．答：所以立体图形的体积为250π立方单位，故答案为：250π．【点评】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查；圆柱体积公式＝底面积×高．21．【分析】根据主视图为正面所看到的图形进而得出答案．【解答】解：正方形的主视图为正方形，故答案为：正方．【点评】本题考查了三视图的知识，主视图即为从正面所看到的图形．22．【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【解答】解：由该几何体的三视图知，这个几何体是正三棱柱，故答案为：正三棱柱．【点评】考查了由三视图判断几何体．主视图和左视图的大致轮廓为长方形的几何体为柱体，俯视图为几边形就是几棱柱．23．【分析】从俯视图中可以看出最底层小正方体的个数及形状，从左视图可以看出每一层小正方体的层数和个数，从而得出答案．【解答】解：该几何体中小正方体的分布情况有如下7种可能结果，故答案为：7．【点评】本题主要考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．24．【分析】根据正六边形的性质解答即可．【解答】解：如图所示：∵正六边形的周长为12cm，∴MQ＝QN＝2cm，∠MQN＝120°，连接MN，过Q作QP⊥MN，在Rt△MQP中，MP＝，同理可得PN＝，∴MN＝2，故答案为：2【点评】此题考查几何体的展开图，关键是根据正六边形的性质解答．25．【分析】若要使从正面看到的形状和原几何体从正面看到的形状相同，则可取走的小正方体是3号或5号或7号；若要使从左面看到的形状和原几何体从左面看到的形状也相同，则可取走的小正方体是1号或3号或5号；据此可得．【解答】解：若要使从正面看到的形状和原几何体从正面看到的形状相同，则可取走的小正方体是3号或5号或7号，若要使从左面看到的形状和原几何体从左面看到的形状也相同，则可取走的小正方体是1号或3号或5号，故答案为：3号或5号．【点评】本题主要考查由三视图判断几何体，根据题意正确掌握三视图的观察角度是解题关键．26．【分析】俯视图为圆的只有圆锥，圆柱，球，根据主视图和左视图都是三角形可得到此几何体为圆锥，那么侧面积＝底面周长×母线长÷2．【解答】解：此几何体为圆锥；∵直径为2cm，母线长为4cm，∴侧面积＝2π×4÷2＝4π（cm2）．故答案为4πcm2．【点评】本题考查了由三视图判断几何体，圆锥的有关计算，由该三视图中的数据确定圆锥的底面直径和母线长是解本题的关键；本题体现了数形结合的数学思想，熟记圆锥的侧面积公式是解题的关键．27．【分析】根据三视图，易判断出该几何体是圆柱．已知底面半径和高，根据圆柱的体积公式可求．【解答】解：综合三视图，可以得出这个几何体应该是个圆柱体，且底面半径为10，高为20．因此它的体积应该是：π×10×10×20＝2000π．故答案为2000π．【点评】本题主要考查了由三视图确定几何体的形状以及圆柱的体积的求法．28．【分析】求得该几何体的侧面积以及底面积，相加即可得到表面积．【解答】解：侧面积为10×（6+）＝60+50π，底面积之和为：2×＝15π，∴该几何体的表面积为60+50π+15π＝60+65π，故答案为：60+65π．【点评】本题主要考查了几何体的表面积，由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．29．【分析】如果用3块来搭，那么搭成的大长方体表面积最小是长3×3＝9cm，宽4cm，高5cm的长方体的表面积，根据长方体的表面积公式即可求解；如果用4块来搭，那么搭成的大长方体表面积最小是长4×2＝8cm，宽3×2＝6cm，高5cm的长方体的表面积，根据长方体的表面积公式即可求解；如果用12块来搭，那么搭成的大长方体表面积最小是长3×3＝9cm，宽4×2＝8cm，高5×2＝10cm的长方体的表面积，根据长方体的表面积公式即可求解．【解答】解：长3×3＝9cm，宽4cm，高5cm，（9×4+9×5+4×5）×2＝（36+45+20）×2＝101×2＝202（cm2）．答：如果用3块来搭，那么搭成的大长方体表面积最小是202cm2．长4×2＝8cm，宽3×2＝6cm，高5cm，（8×6+8×5+6×5）×2＝（48+40+30）×2＝118×2＝236（cm2）．答：如果用4块来搭，那么搭成的大长方体表面积最小是236cm2．长3×3＝9cm，宽4×2＝8cm，高5×2＝10cm，（9×8+9×10+8×10）×2＝（72+90+80）×2＝242×2＝484（cm2）．答：如果用12块来搭，那么搭成的大长方体表面积最小是484cm2．故答案为：202；258；484．【点评】考查了几何体的表面积，关键是熟练掌握长方体的表面积公式，难点是得到搭成的大长方体的长宽高．30．【分析】根据三视图我们可以得出这个几何体应该是个长方体，进而得出其表面积．【解答】解：该几何体的主视图以及左视图都是相同的矩形，俯视图也为一个矩形，可确定这个几何体是一个长方体，依题意可求出该几何体的表面积为：2×（2×3+3×4+2×4）＝52．故答案为：52．【点评】此题考查了由三视图判断几何体，本题要先判断出几何体的形状，然后根据其表面积公式进行计算即可．31．【分析】易得此几何体为圆柱，圆柱的侧面积＝底面周长×高．【解答】解：由主视图和左视图为长方形可得此几何体为柱体，由俯视图为圆形可得此几何体为圆柱；易得圆柱的底面直径为2，高为1，∴侧面积＝2π×1＝2π，故答案为：2π．【点评】本题考查圆柱的侧面积计算公式，关键是得到该几何体的形状．32．【分析】正方体的表面展开图，相对的面之间一定相隔一个正方形，根据这一特点作答．【解答】解：正方体的表面展开图，相对的面之间一定相隔一个正方形，“晋”与“祠”是相对面，“汾”与“酒”是相对面，“恒”与“山”是相对面．故答案为：祠．【点评】本题主要考查了正方体相对两个面上的文字，注意正方体的空间图形，从相对面入手，分析及解答问题．33．【分析】首先根据几何体的左视图，可得这个几何体共有3层；然后从俯视图中可以看出最底层小正方体的个数及形状；最后从左视图判断出第二层、第三层的个数，进而求出组成这个几何体的小正方体的个数是多少即可．【解答】解：根据几何体的左视图，可得这个几何体共有3层，从俯视图可以可以看出最底层的个数是4个，（1）当第一层有1个小正方体，第二层有1个小正方体时，组成这个几何体的小正方体的个数是：1+1+4＝6（个）；（2）当第一层有1个小正方体，第二层有2个小正方体时，或当第一层有2个小正方体，第二层有1个小正方体时，组成这个几何体的小正方体的个数是：1+2+4＝7（个）；（3）当第一层有2个小正方体，第二层有2个小正方体时，组成这个几何体的小正方体的个数是：2+2+4＝8（个）．综上，可得组成这个几何体的小正方体的个数是6或7或8．所以组成这个几何体的小正方体的个数最少是6故答案为：6【点评】此题主要考查了由三视图判断几何体，考查了空间想象能力，解答此题的关键是要明确：由三视图想象几何体的形状，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状．34．【分析】根据三视图的定义求解即可．【解答】解：主视图是第一层是三个小正方形，第二层右边一个小正方形，主视图的面积是4，俯视图是三个小正方形，俯视图的面积是3，左视图是下边一个小正方形，第二层一个小正方形，左视图的面积是2，几何体的三视图的面积之和是4+3+2＝9，故答案为：9．【点评】本题考查了简单组合体的三视图，利用三视图的定义是解题关键．35．【分析】由几何体的三视图可知，该几何体是底面边长为2的等边三角形、高为3的三棱柱，再根据侧面积公式可得．【解答】解：由几何体的三视图可知，该几何体是底面边长为2的等边三角形、高为3的三棱柱，∴这个几何体的侧面积等于3×2×3＝18，故答案为：18．【点评】本题考查了由三视图求几何体的侧面积，根据三视图判断几何体的形状是关键．36．【分析】由主视图所给的图形可得到俯视图的对角线长为2，利用勾股定理可得俯视图的面积，乘以高即为这个长方体的体积．【解答】解：设俯视图的正方形的边长为a．∵其俯视图为正方形，正方形的对角线长为2，∴a2+a2＝（2）2，解得a2＝4，∴这个长方体的体积为4×3＝12．【点评】解决本题的关键是理解长方体的体积公式为底面积乘高，难点是利用勾股定理得到长方体的底面积．37．【分析】圆的圆心为O，连接OA、OB，可得四边形OBCA为正方形，从而求得这个油桶的底面半径．【解答】解：连接OA、OB，如图，∵BC⊥AC，OA⊥AC，OB⊥BC，OB＝OA，∴四边形OBCA为正方形，∴OB＝AC，∵AC＝0.65m，∴这个油桶的底面半径是0.65m．故答案为：0.65【点评】本题考查了切线的性质，是基础知识比较简单．38．【分析】通过观察长方体的主视图和左视图可以得到，这个长方体的高4厘米，长3厘米，宽2厘米，因此俯视图是长3厘米，宽2厘米的长方形，因此得解．【解答】解：3×2＝6（平方厘米）；答：则其俯视图的面积是6平方厘米．故答案为：6．【点评】此题考查了从不同方向观察问题和几何体，锻炼了学生的空间想象力和抽象思维能力．。
北师大版七年级上册数学第一章丰富的图形世界讲义(学生、家长、教师必备)
第一章丰富的图形世界■通关口诀：平面立体要分清；直曲分为两线型。
平面直线和曲线；三角四边多边形。
圆与抛物和双曲；立体图形柱锥球。
展开折叠十一型；主要针对正方体。
平面去截几何体；截面边数不超面。
■数学学堂第一讲：生活中的立体图形【知识点一】生活中常见几何图形的基本特征及分类。
1.常见的几何体的基本特征（顶点、面、棱）：⑴正方体、长方体−−−→推广棱柱。
⑵圆柱。
⑶棱锥、圆锥−−−→推广锥体。
⑷球体。
2．生活中常见几何图形的分类。
简单的几何体柱体锥体球体圆柱圆锥〖母题示例〗1．试一试在括号里写出它们的名称.2．将下列几何体分类，柱体有：，锥体有，球体有。
（填序号）【知识点二】棱柱及其特征。
1．特征：所有侧棱长都相等；棱柱的上下底面是相同的多边形；侧面都是平行四边形。
2．按棱分类、命名：三、四、五---棱柱。
正方体和长方体都是四棱柱。
3．棱柱可分为直棱柱和斜棱柱：直棱柱的侧面是长方形。
初中只学习和讨论直棱柱。
4．数量特征：一个n棱柱有2n个顶点，3n条棱，n条侧棱，（n+2）个面，n个侧面。
〖母题示例〗1．下列说法中，正确的是（）（A）正方体不是棱柱。
（B）圆锥是由3个面围成。
（C）正方体的各条棱都相等。
（D）棱柱的各条棱都相等。
2．五棱柱有个顶点，条棱，条侧棱，个面，个侧面。
【知识点三】组合几何体。
1．生活中的物体→抽象→分解为基本几何体。
体会和认识数学的抽象性。
2．简单的几何体：构成了复杂的、形形色色、丰富多彩的生活空间。
〖母题示例〗以下建筑中，那些由基本几何体组合而成。
由哪些几何体组成？（选三个）。
ABCD【知识点四】图形的构成元素及其关系。
1．图形的构成：⑴图形是由点、线面构成的。
⑵线有直线和曲线；面有平面和曲面。
⑶线与线相交得点；面与面相交得线。
2．用运动的观点看几何体：几何体曲面曲线平面直线点动动动动−→−⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧−→−−→−−→−〖母题示例〗观察图形，回答问题：⑴图中的几何体各由几个面围成？围成这些面的几何体有什么特点？⑵图中的几何体的“交线”各有什么特点？ ⑶图中的几何体有无顶点？有几个顶点？【知识点五】平面图形旋转成几何体。
北师大版七年级数学上册第一章《丰富的图形世界》检测题含答案解析 (9)
一、选择题1.下列各个平面图形中，是圆柱的平面展开图的为( )A．B．C．D．2.有一个正方体的六个面上分别标有数字1，2，3，4，5，6，从三个不同的角度观察这个正方体所得到的结果如图所示，如果标有数字6的面所对面上的数字记为a，2的面所对的面上数字记为b，那么a+b的值为A．6B．7C．8D．93.用一个平面去截如图所示的正方体，下列关于截面（截出的面）的形状的结论：①可能是锐角三角形；②可能是直角三角形；③可能是钝角三角形；④可能是平行四边形．其中所有正确结论的序号是( )A．①②B．①④C．①②④D．①②③④4.寸是电视机常用的规格之一，1寸约为拇指上面一节的长，则7寸长大约相当于( )A．课本的宽度B．粉笔的长度C．课桌的宽度D．黑板的高度5.由m个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m的最小值是( )A．6B．5C．4D．36.截一个几何体的截面是三角形，则原几何体一定不是下列图形中的( )A．圆柱和圆锥B．球体和圆锥C．球体和圆柱D．正方体和圆锥7.如图是一个正方体的表面展开图，如果相对面上所标的两个数互为相反数，那么x−2y+z的值是( )A．1B．4C．7D．98.图中的长方体是由三个部分拼接而成的，每一部分都是由四个同样大小的小正方体组成的，那么其中第一部分所对应的几何体应是A．B．C．D．9.有6个相同的小正方体搭成的几何体如图所示，则从上面看到的图形是( )A．B．C．D．10.如图是一个切去了一个角的正方体纸盒，切面与棱的交点A，B，C均是棱的中点，现将纸盒剪开展成平面，则展开图不可能是( )A．B．C．D．二、填空题11.圆柱的侧面展开图是形．12.一个圆柱体的侧面展开后得到一个长方形，长方形的长是6.28厘米，宽是3.14厘米，这个圆柱体的底面半径是厘米．（π取3.14）13.如图为某几何体的展开图，该几何体的名称是．14.如图所示是由若干个完全相同的小正方体搭成的几何体的主视图和俯视图．则这个几何体可能是由个正方体搭成的．15.两个同样大小的长方体形状积木，每个长方体上相对的两个面上写的数之和都等于−3，现将两个长方体并列放置．看得见的五个面上的数字如图所示，则看不见的七个面上的数的和等于．16.如图，是一个正方体纸盒的展开图，正方体的各面上标有“知识就是力量”六个字，则原正方体中与“知”字相对的字是．17.如图是一个正方体的展开图，把展开图折叠成正方体后，有“传”字一面的相对面上的字是．三、解答题18.如图，A，B两个长方体水箱放置在同一水平桌面上，开始时水箱A中没有水，水箱B电盛满水，现以6dm3/min的流量从水箱B中抽水注入水箱A中，直至水箱A注满水为止．设注水t(min)，水箱A的水位高度为y A(dm)，水箱B中的水位高度为y B(dm)根据图中数据解答下列问题（抽水水管的体积忽略不计）．(1) 水箱A的容积为；(2) 分别写出y A，y B与t之间的函数表达式；(3) 当水箱A与水箱B中的水的体积相等时，求出此时两水箱中水位的高度差．19.如图，小华用若干个正方形和长方形准备拼成一个长方体的展开图，拼完后，小华看来看去总觉得所拼图形似乎存在问题．(1) 请你帮小华分析一下拼图是否存在问题：若有多余块，则把图中多余部分涂黑；若还缺少，则直接在原图中补全；(2) 若图中的正方形边长为2cm，长方形的长为3cm，宽为2cm，请直接写出修正后所折叠而成的长方体的体积：cm3．20.正方体是由六个平面图形围成的立体图形，设想沿着正方体的一些棱将它剪开，就可以把正方体剪成一个平面图形，但同一个正方体，按不同的方式展开所得的平面展开图是不一样的，下面的图形是由6个大小一样的正方形，拼接而成的，请问这些图形中哪些可以折成正方体？试试看．21.设棱锥的顶点数为V，面数为F，棱数为E．(1) 观察与发现：如图，三棱锥中，V3=，F3=，E3=；五棱锥中，V5=，F5=，E5=．(2) 猜想：①十棱锥中，V10=，F10=，E10=；② N棱锥中，V n=，F n=，E n=．（用含有n的式子表示）(3) 探究：①棱锥的顶点数（V）与面数（F）之间的等量关系：；②棱锥的顶点数（V）、面数（F）、棱数（E）之间的等量关系：．(4) 拓展：棱柱的顶点数（V）、面数（F）、棱数（E）之间是否也存在某种等量关系？若存在，试写出相应的等式；若不存在，请说明理由．22.如图所示是由几个小立方块所搭的几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图．23.如图，是一个正方体纸盒的展开图，请你任选三对非零的互为相反数，分别填入六个正方形，使得按虚线折成正方体后，相对面上的两数互为相反数．24.有一个如图所示的礼品盒，其中有两个红色的面（阴影部分），请画出制作这样的礼品盒需要的一个展开图，并在展开图中用阴影表示出两个红色面的位置．25.如图所示的八棱柱，它的底面边长都是5cm，侧棱长都是6cm，回答下列问题：(1) 这个八棱柱一共有多少个面？它们的形状分别是什么？哪些面的形状、面积完全相同？(2) 这个八棱柱一共有多少条棱？它们的长度分别是多少？(3) 沿一条侧棱将其侧面全部展成一个平面图形，这个图形是什么形状？面积是多少？答案一、选择题1. 【答案】B【知识点】圆柱的展开图2. 【答案】B【解析】观察图可知，1与4相邻，3与1相邻，4与3相邻．∴6的对面是3．∵1，2，3两两相邻，∴4的对面是2．∴a+b=7【知识点】认识立体图形3. 【答案】B【知识点】面截体4. 【答案】A【知识点】认识立体图形5. 【答案】C【解析】由题中所给出的主视图知物体共两列，且左侧一列高一层，右侧一列最高两层；由俯视图可知左侧一行，右侧两行，于是，可确定左侧只有一个小正方体，而右侧可能是一行单层一行两层，也可能两行都是两层．∴图中的小正方体最少4块，最多5块．【知识点】从不同方向看物体6. 【答案】C【解析】正方体沿体面对角线截几何体可以截出三角形，用平面截球，截面是圆形，用平面截圆柱，截面不是三角形，用平面截圆锥，截面可能是三角形．故选：C．【知识点】面截体7. 【答案】A【解析】正方体的表面展开图，相对的面之间一定相隔一个正方形，“x”与“−8”是相对面，“y”与“−2”是相对面，“z”与“3”是相对面，∵相对面上所标的两个数互为相反数，∴x=8，y=2，z=−3，∴x−2y+z=8−2×2−3=1．【知识点】正方体相对两个面上的文字8. 【答案】B【解析】由长方体和第一部分所对应的几何体可知，第一部分所对应的几何体上面有二个正方体，下面有二个正方体，并且与选项B相符．【知识点】认识立体图形9. 【答案】B【知识点】从不同方向看物体10. 【答案】B【解析】选项A，C，D折叠后都符合题意，只有选项B折叠后两个剪去三角形与另一个剪去的三角形不交于一个顶点，与正方体三个剪去三角形交于一个顶点不符．【知识点】正方体的展开图二、填空题11. 【答案】长方【解析】圆柱的侧面展开图为长方形．【知识点】圆柱的展开图12. 【答案】0.5或1【解析】长方形长为高，宽为底面周长，则底面半径为3.14÷2÷3.14=0.5厘米，长方形宽为高，长为底面周长，则底面半径为6.258÷2÷3.14=1厘米．【知识点】圆的面积、圆柱的展开图、矩形的面积13. 【答案】五棱柱【解析】由几何体上下底面是五边形，可知该几何体是五棱柱．【知识点】直棱柱的展开图14. 【答案】6或7或8【解析】综合主视图和俯视图，这个几何体的底层有4个小正方体，第二层最少有1个，最多有2个，第三层最少有1个，最多有2个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+1+1=6个，至多需要小正方体木块的个数为：4+2+2=8个，即这个几何体可能是由6或7或8个正方体搭成的．【知识点】从不同方向看物体15. 【答案】−33【解析】由题可知，1的相对面是−4，2的相对面是−5，3的相对面是−6，4的相对面是−7，5的相对面是−8，剩余两个相对面的面上的之和为−3，∴看不见的七个面上的数的和等于−4+(−5)+(−6)+(−7)+(−8)+(−3)=−33．【知识点】正方体相对两个面上的文字16. 【答案】是【知识点】正方体的展开图17. 【答案】化【解析】由图可知，“扬”相对面是“统”，“传”相对面是“化”，“弘”相对面是“文”．【知识点】正方体相对两个面上的文字三、解答题18. 【答案】(1) 36dm2=t(0≤t≤6)；(2) 根据题意得：y A=6t2×3=−0.6t+6(0≤t≤6)．y B=6−6t2×5×6=3，(3) 当水箱A与水箱B中的水的体积相等时，y B=12即−0.6t+6=3，解得t=5；当t=5时，y A=t=5．∴y A−y B=5−3=2．答：当水箱A与水箱B中的水的体积相等时，两水箱中水位的高度差为2dm．【解析】(1) 水箱A的容积为：3×2×6=36dm3．【知识点】其他实际问题、认识立体图形19. 【答案】(1)(2) 12【知识点】直棱柱的展开图20. 【答案】由图示可知：图1，图2，图3，图4，图6，图10，图11，图12均可以折成正方体．【知识点】正方体的展开图21. 【答案】(1) 4；4；6；6；6；10(2) 11；11；20；n+1；n+1；2n(3) V=F；V+F−E=2(4) 存在，相应的等式为V+F−E=2．【知识点】欧拉公式22. 【答案】由该几何体的俯视图可知，该几何体的主视图和左视图如图所示：【知识点】从不同方向看物体23. 【答案】根据相反数的定义将−1，−2，−3分别填到1，2，3的对面（答案不唯一）．如：【知识点】正方体相对两个面上的文字24. 【答案】答案不唯一，如图所示：【知识点】直棱柱的展开图25. 【答案】(1) 这个八棱柱一共有10个面，其中两个底面，8个侧面；底面是正八边形，侧面都是长方形；底面的形状、面积完全相同，侧面的形状、面积完全相同；(2) 这个八棱柱一共有24条棱，其中侧棱的长度都是6cm，其他棱长都是5cm；(3) 将其侧面沿一条棱展开，展开图是一个长方形，长为5×8=40(cm)，宽为6cm，面积为40×6=240(cm2)．【知识点】直棱柱的展开图、认识立体图形11。
