园林给排水工程 PPT
合集下载
园林给排水工程PPT
精选ppt
3
净化地面水，还可采用砂滤法，如图2-1-2。
净化生活用水的简易方法是定期在水中投放漂白粉，图2-1-3是一
种消毒井水简单而有效的方法。取一节一端开口的竹管，竹管侧面每
立方米井水开三个直径为2～2.5mm的小孔，装入漂白粉0.5kg，并用木
塞将管子塞紧，再用一段铁丝或绳子将装漂白粉竹管系于浮物上，令
园林给排水工程
精选ppt
1
第一节 园林给水工程
一、概述
公园中用水分为生活用水、养护用水、造景用水、 消防用水。
二、园林给水的特点
（1）园林中用水点较分散 （2）由于用水点分布于起伏的地形上，高程变化大。 （3）水质可据用途不同分别处理 （4）用水高峰时间可以错开 （5）饮用水的水质要求较高，以水质好的山泉最佳。
（2）节点流量和管段计算流量
Q=Qt+½QL 式中 Q——管段计算流量（L/S)；
(2-4)
Qt——管段转输流量（L/S）； QL——管段沿线流量（L/S）；
精选ppt
9
4、经济流速
流量是指单位时间内水流流过某管道的量。称为管道流量。其单 位用l/s或m3/h表示，其计算公式如下：
Q = w×v
水头损失包含沿程水头损失和局部水头损失。
沿程水头损失
hy=a·l·Q2 (mH2O)
式中 hy——沿程水头损失（mHO)
a——阻力系数（s2/m6)
l——管段长度（m)
Q——流量(m3/s)
精选ppt
11
阻力系数由试验求得，它与管道材料、管壁粗糙程度、管径、 管内流动物质以及温度等因素有关。公式复杂，设计计算时，每一 米或每一千米管道的阻力，由铸铁管水力计算表上查到。在求得某 点计算流量后，便可据此查以确定该管道的管径，在确定管径时， 还可查到与该管径和流量相对应的流速和每单位长度的管道阻力值。
2园林给排水工程ppt_图文
2019/9/18
35
③一般直接埋在天然地基上；岩基 上加垫砂层；承载力达不到要求的 地基土层应进行基础处理；
2019/9/18
36
④给水管道相互交叉时，净距不小 于0.15m ；与污水管平行时间距取 1.5m，敷设在上面，不应有接口重 叠；
2019/9/18
37
（2）给水管线施工：熟悉设计图纸；清理施 工场地；施工定点放线；抽沟挖槽；基础处 理；管道安装；覆土填埋；修筑管网附属设 施；
喷灌强度越大，喷灌有效面积越小，互为倒 数关系；
喷灌强度：ρ =1000Qp/S 组合喷灌强度： ρ=C ρ* ρs
2019/9/18
51
喷头组合形式和喷洒方式：
ρ= ρ 单喷头喷洒：喷灌强度
s
单行多喷头喷洒：用在单支管的移动喷灌 管道系统和支管逐条轮灌或间支轮灌的固 定喷灌管道系统，组合喷灌强度决定于喷 头间距α ；
qg=（1.15~1.25) ∑Qh1000/3600
2019/9/18
21
2、管段流量的确定：
（1）沿线流量：
线比流量：qs=(Q- ∑q)/ ∑L 管段沿线流量：ql=qsl
（2）节点流量： 折算流量:q=qt+1/2ql
2019/9/18
22
（3）管段计算流量：管网各管段的沿 线流量简化成节点流量后，每一管段即 可拟定水流方向和计算流量QJ。
园林给排水工程
2019/9/18
1
教学目标：
1、使学生熟悉园林给水的类型、特点、水质选择、给水系 统的组成及布置形式；
2、掌握给水管网的水力计算方法，理解给水管网的相关概 念；
3、掌握喷灌形式和喷灌系统的设计要求与方法； 4、熟悉园林排水的特点，掌握地表径流、雨水管渠、排水

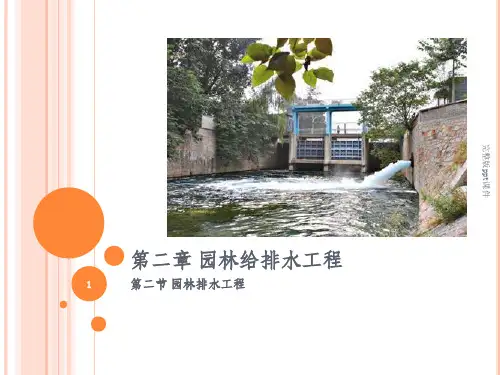

园林排水工程ppt课件
27
消 力 块
恭王府出水口
消 力 阶
28
完整版ppt课件
道路与排水结合处理
29
完整版ppt课件
完整版ppt课件
（四）埋管排水
在地势低洼处，无法用地面排水时，可能利用管渠进行排水，尽快 地把公园内的积水排入园内水体或城市排水管道中。
30
完整版ppt课件
图2-3-14 用雨水口将雨水排入园中水体 雨水井
盲沟的优点
1、取材方便，利用砖石等料，造价相对便宜。 2、地面没有检查井、雨水口之类构筑物，不破坏绿地整体 景观，保持绿地草坪的完整性。
33
布置形式
根据地形和水 流方向而定，因不 同作用而设，大致 可分为以下几类(见 右图)：
1、树枝形：洼地 2、鱼骨形：谷地 3、铁耙式：坡地
盲沟的布置形式 34
36
盲沟的构造做法
完整版ppt课件
四、雨水管渠设计
公园绿地中，雨水主要靠地表排除，但局部地区如广场、建筑和难以 利用地表排水地段，需采取管渠排水形式，以便尽快排除公园绿地中的雨 水。
（一）布置原则：
1、充分利用地形，就近排入水体。 2、结合道路规划布局：雨水管道一般宜沿道路设置。 3、结合竖向设计：进行公园竖向设计时，应充分考虑排水的要求， 以便能合理利用地形。
（二）利用植被
一方面植物根系深入地表将表层土壤颗粒稳固住，使之 不易被地表径流带走。另一方面，植物本身阻挡了雨水对地表 的直接冲击，吸收部分雨水并减缓径流的流速。
18
完整版ppt课件
乔灌草结合的植物种植方式 更有利于保护地表土壤
19
完整版ppt课件
（三）工程措施：当地表径流的流量和流速较大时，需要采取一定的工
消 力 块
恭王府出水口
消 力 阶
28
完整版ppt课件
道路与排水结合处理
29
完整版ppt课件
完整版ppt课件
（四）埋管排水
在地势低洼处，无法用地面排水时，可能利用管渠进行排水，尽快 地把公园内的积水排入园内水体或城市排水管道中。
30
完整版ppt课件
图2-3-14 用雨水口将雨水排入园中水体 雨水井
盲沟的优点
1、取材方便，利用砖石等料，造价相对便宜。 2、地面没有检查井、雨水口之类构筑物，不破坏绿地整体 景观，保持绿地草坪的完整性。
33
布置形式
根据地形和水 流方向而定，因不 同作用而设，大致 可分为以下几类(见 右图)：
1、树枝形：洼地 2、鱼骨形：谷地 3、铁耙式：坡地
盲沟的布置形式 34
36
盲沟的构造做法
完整版ppt课件
四、雨水管渠设计
公园绿地中，雨水主要靠地表排除，但局部地区如广场、建筑和难以 利用地表排水地段，需采取管渠排水形式，以便尽快排除公园绿地中的雨 水。
（一）布置原则：
1、充分利用地形，就近排入水体。 2、结合道路规划布局：雨水管道一般宜沿道路设置。 3、结合竖向设计：进行公园竖向设计时，应充分考虑排水的要求， 以便能合理利用地形。
（二）利用植被
一方面植物根系深入地表将表层土壤颗粒稳固住，使之 不易被地表径流带走。另一方面，植物本身阻挡了雨水对地表 的直接冲击，吸收部分雨水并减缓径流的流速。
18
完整版ppt课件
乔灌草结合的植物种植方式 更有利于保护地表土壤
19
完整版ppt课件
（三）工程措施：当地表径流的流量和流速较大时，需要采取一定的工
《园林给排水工程》课件
3
污水处理设备
选择合适的污水处理设备，确保其处理效果稳定 可靠，同时注意设备的维护和保养。
05
案例分析
某公园给排水系统设计
要点一
总结词
科学合理、经济可行、安全可靠
要点二
详细描述
该案例介绍了某公园的给排水系统设计，包括给水系统的 设计、排水系统的设计、水处理工艺的选择等内容。设计 过程中充分考虑了当地的气候、地形、水文等自然条件， 以及公园的功能需求和游客的舒适度。采用了高效、环保 的水处理技术和设备，确保了水质的安全和稳定。同时， 也注重了工程造价的控制，使整个设计既科学合理又经济 可行。
，提高植物观赏价值。
未来发展方向与挑战
技术创新与应用
随着科技的不断发展，未来给排水工程将更加注重技术创新和智 能化应用，提高工程效率和可持续性。
应对气候变化挑战
气候变化对给排水工程提出了新的挑战，需要加强应对措施，提 高工程的适应性和抗风险能力。
资源与环境协调发展
在发展给排水工程的同时，需要注重资源节约和环境保护，实现 工程与自然环境的和谐发展。
课程目的
掌握园林给排水工程 的基本概念、原理和 方法。
提高解决实际问题的 能力，为从事园林给 排水工程建设和管理 打下基础。
了解园林给排水工程 的设计、施工和管理 方面的知识。
02
园林给水工程
给水系统概述
给水系统的作用
为园林提供必要的水量和水质，满足植物生长 和景观需求。
给水系统的组成
包括取水设施、输水管网、水处理设施等部分 。
提高给排水工程的可持续性
强化节能减排
推广节能技术和设备，降低给排水工程的能耗和排放，提高工程的 绿色环保水平。
优化水资源利用
园林给排水工程图文PPT课件
• 定出干管的总计算长度以及各管段的 计算长度；
2021/6/9
• 根据输水线路最短的原则定出各管段 的水流方向； 28
第28页/共104页
• 确定管网总流量，求出流量比，各 管段沿线流量和节点流量；
• 根据管网的总流量，做出管网的流 量分配，根据经济流速确定各管段 的管径；
• 计算各管段的水头损失和各点地形 标高，算出水塔高度和水泵的扬程。
• ④力求以最短距离敷设管线，降低造 价和供水能量费用；
2021/6/9
12
第12页/共104页
• ⑤干管宜随地形敷设，避开复杂地形和难于施 工地段，减少土方工程量；
• ⑥消火栓应与干管连接，布置应考虑主要建筑。
2021/6/9
13
第13页/共104页
•2、给水管网布置形式：
• （1）树枝状管网：从引水点至用水 点管线布置成树枝状，管径随用水点 的减少逐步变小；
• 计算方法：
• 利用土壤田间持水量资料计算；
• m=10rh(P1-P2) /η
• 利用土壤有效持水量资料计算；
• m=h(p1-p2)/ η
2021/6/9
48
第48页/共104页
• B、设计灌水周期：
• T=m/n *η
2021/6/9
49
第49页/共104页
• C、喷灌强度及喷灌有效面积：
• 支管的水流量：Q= ∑Qp
2021/6/9
46
第46页/共104页
• （2）计算喷灌时间：
•t=mS/1000Qp
• A、设计灌水定额
• 灌水定额：指一次灌水的水层深度或 一次灌水单位面积的用水量。
• 设计灌水定额：指作为设计依据的最 大灌水定额。
园林工程PPT课件 第二章 园林给排水工程
3.喷头布置选择方案：
喷灌管线布置过程及注意事项：
布置过程：
1.确定喷头的位置。 2.用“波形，将喷头分组到支管，从而确定支管的分布形式。 3.支管线路只需将喷头连线。 4.画主管示意图并考虑遥控阀的位置。
5.支管布置及主管布线和遥控阀定位过程的细化并完成。
喷灌管线布置注意事项：
(二)园林排水体系和布置方式：分流制，分散式。降水就近排入 水体，生活用水管道集中处理或各点自行处理。
二、园林排水：
(三)组织排除雨水的措施：
为防止地表径流，拦、蓄、挡、分、导 种植覆盖裸露地
1.调整竖向设计，减缓地面坡度，同一坡度，不能延续过长。利用
道路纵坡、谷线…… 2.工程措施：
①
② ③ ④ ⑤
H4—损失水头
hy—沿程水头损失
hj—局部水头损×(水力坡降)
生活给水管网为25%~30%，生产给水管网、生活消防共用给 水管网、生活生产消防共用给水管网均为20%，消防系统给 水管网为10%，生产消防共用给水管网为15%。
(三)给水管网的水力计算：
第一节 城市给排水
水资源的利用、保护。城镇给排水是城镇重要的基础设施。 城镇给水工程的目的与任务：水量、水质、水压、管网。 城镇排水工程的目的与任务：污水、降水、收集、处理、排放、
再生、永续利用。
给排水工程的历史：井、管渠、储水池。 园林给排水与城镇给排水关系密切。
一、城镇给水系统
生活用水：饮用水、杂用水 生产用水：农业用水、工业用水 消防用水
第二节 园林用水
一、园林用水的类型
(1)生活用水 (2)养护用水 (3)造景用水
(4)消防用水
《园林给排水》课件
选用原则
在选择排水管道和管件时，需要考虑耐腐蚀性、排
排水泵选型及其作用
排水泵的选型应根据园林的地形和排水量来确定，
维护管理
1
重要性
维护管理是园林给排水系统正常运行的
给水系统
2
关键，定期检查和维护可有效预防问题 的发生，保证系统的稳定性和可靠性。
给水系统的日常检查和维护包括清洗水
源、检查管道状况、维修阀门和清理过
给水系统
构成和分类
给水系统由水源、输水管道、阀门和水泵等组 成。根据供水形式和水质要求的不同，可分为 直饮水供应系统、灌溉水供应系统和循环水供 应系统等。
选用原则
在选择给水管道和阀门时，需要考虑材质的耐 腐蚀性、流量控制的灵活性和维护的便利性等 因素，以满足园林的特殊需求。
设计标准
给水系统的设计应考虑到园林设计的特点和水 资源利用效率，充分满足植物生长和景观水景 需求，并遵循相关的水利工程设计规范。
随着园林景观的不断发展和需求的增加，园林给排水系统将更加注重环保性、节能性和智能 化，以满足现代园林的要求。
园林给排水的未来发展展望
园林给排水系统将与新技术和智能化设备相结合，提高水资源利用效率，实现园林生态环境 的可持续发展。
水泵选型及其作用
水泵的选型应根据园林景观的大小和供水需求 来确定，以确保给水系统的正常运行和水压的 稳定。
排水系统
构成和分类
排水系统由雨水收集设施、排水管道和排水泵等组 成。根据排水对象和排水方式的不同，可分为雨水 排放系统和废水排放系统。
设计标准
排水系统的设计应考虑，确保园林环境的排 水畅通和不受水患影响。
滤设备等，以确保供水质量和供水的稳
3
排水系统
园林给排水工程教学课件
培养学员具备团队协作精神和 沟通能力，提高学员的职业素 养和社会责任感。述
给水系统组成
包括取水、输水、净水、配水等组成部分，用于确保 用水点的水量和水质。
给水系统分类
根据水源、供水方式、水质等不同，给水系统可分为 多种类型。
给水系统的重要性
给水系统是城市基础设施的重要组成部分，为居民提 供生活和生产用水。
施工要点
严格遵守施工规范，确保 管道安装质量，防止渗漏 和污染。
系统调试与验收
完成施工后对给水系统进 行调试和验收，确保各项 指标达到设计要求。
03
园林排水工程基础
排水系统概述
排水系统的组成
包括污水管道、雨水管道、废水处理设施等部 分，用于收集、输送和处理废水。
排水体制分类
分合流制和分流制两种，根据具体情况选择合 适的排水体制。
施工过程监控
对施工过程进行全程监控，确保各道工序符合规范要求，及时发 现并处理施工中的问题。
验收程序与标准
验收准备
制定验收计划，准备相关验收 工具和资料。
外观检查
对给排水管道、阀门、设备等 进行外观检查，确保无明显的 损伤和缺陷。
功能性测试
对给排水系统的各项功能进行 测试，如水泵运行、管道压力 等，确保系统正常运行。
给水管材与附件
01
02
03
给水管材
常用的给水管材有钢管、 铸铁管、塑料管等，根据 工程要求选择合适的管材 。
给水管附件
包括管接头、阀门、水表 等，用于连接管道、控制 水流和监测水量。
管材与附件的维护
定期对管材和附件进行检 查和维护，确保供水安全 。
给水系统设计与施工
设计原则
根据用水需求、水源条件 、地形地貌等因素，合理 规划给水系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水源：一般接城市自来水,或使用地下水和地表水。
2、 园林用水的特点 （1）用水点较为分散； （2）用水点水头变化大； （3）水质可据用途不同分别处理； （4）用水高峰时间可错开。
三、园林给水方式
（一）引用式：直接到城市给水管网上取水。 当园子附近有自来水管道通过时，采用此法给水; 管线的引入可考虑一点式或多点式。 （1）当用水量过大，一点接入无法满足水量要求 时，采用多点式。 （2）当公园为狭长形，宜采用二点以上式接入， 以减少水头损失。
（二）自给式：当附近无自来水通过，可就近取地 下水或地表水，自成系统，独立给水。
（三）兼用式：生活用水引用式，造景、生产用水 自给式。
四、园林给水管网布置
（一）管网布置要求： 在技术上，使园林各用水点有足够的水量和水压。 在经济上，选用最短的管道线路，施工方便，并 努力使给水管道网的修建费用最少。 在安全上，当管道网发生故障或进行检修时，要 求仍能保证继续供给一定数量的水。
4、水头和水头损失 1）水头：是水的压强的一种形象表示法，指水柱 高度。 2）水头损失：水流中单位重量液体的机械能损失。
水头损失有两种形式： ①沿程水头损失（hy）：为克服水流全部流程的磨 擦阻力而引起的水头损失。
②局部水头损失（hj）：水流因边界的改变而引起 断面流速分布发生急骤的变化，从而产生局部阻力，
克服局部阻力而引起% hy 生产用水管网：hj=20% hy 消防用水管网：hj=10% hy
(二)计算步骤
某公园给水管网图
1、计算各点用水量 1）求最高日用水量
Qd=n .qd n—建筑物用水单位数（人、次、席位等） Qd—最高日用水量标准（升/人，日等）
（二）城市给水系统的布置形式
1、统一给水系统 城市生活饮用水、工业用水、消防用水等都按照生 活饮用水水质标准，用统一的给水管网供给用户的 给水系统。
2、分质给水系统 用不同管道，分别将不同水质的水供给用户。
3、分区给水系统 将城市或工业区按其特点分成几个区，各区自成系 统给水，有时系统和系统间可保持适当联系。
（二）管网布置形式：树枝形和环形两种。 1、树枝形管网 以一条或少数几条主干管为骨干，从主管上分
出许多配水支管连接到各用水点。
在一定范围内，用树枝形管网形式的管道总长度比 较短，管网建设和用水的经济性比较好，但如果主 干管出故障，则整个给水系统就可能断水，用水的 安全性较差。
2、环形管网 主干管道在园林内布置成一个闭合的大环形，
2）求最大时用水量
由 Kh Qh 得Qh Qd Kh （升/时）
Qd / T
T
T—每日时间（24小时） Kh—时变化系数
Qh——最高时用水量标准（升/人，日等）
大众餐厅：qd=15升/人.次，kh=6, n=1500人次/日
Qd=n.qd=1500×15=22500（升/日）
Qh =(Qd/T) Kh=(22500/24) ×6=5625(升/时)
再从环形主管上分出配水支管向各用水点供水。
所用管道的总长度较长，耗用管材较多，建设费用 稍高于树枝形管网。但管网的使用很方便，主干管 上某一点出故障时，其它管段仍能通水。
（三）管道布置的一般规定
1．管道埋深
冰冻地区，应埋设于冰冻线以下40cm处。不冻 或轻冻地区，覆土深度也不小于70cm。
2．阀门及消防栓
日变化系数：
最高日用水量 园林：kd=2-3 kd 平均日用水量
最高时用水量：最高日那天用水量最多的一小时 用水量。
平均时用水量：最高日那天总用水量除以一天的 小时数。
时变化系数：
kh
最高时用水量 平均时用水量
园林：kh=4-6
3、流量与流速
流量Q：单位时间内流过管道某一截面的水量。单位
给水管网节点上设有阀门等附件。阀门除安装 在支管和干管的联接处外，每500m直线距离设一个 阀门井。配水管安装消防栓，按规定间距为120m， 位置距建筑不得少于5m，离车行道不大于2m。
（四）管材的选择 1．焊接钢管 2．硬聚氯乙烯（PVC-U）给水管 3．聚乙烯（PE）给水管 4．球墨铸铁给水管 5．复合管 一般管径200以下管道用PE和PVC-U管，管径
4、分压给水系统 对不同高程地区，采用不同压力的系统供水。
二、园林用水的类型与特点
1、 园林用水类型 （1）生活服务用水（餐厅、茶室、卫生设备等） （2）养护用水（动、植物及道路等喷洒用水） （3）造景用水（水体、水景） （4）游乐用水（泳池、水上乐园） （5）消防用水（在主要建筑周围设置消防栓）
园林给水排水工程
目录
第一节 园林给水工程 第三章
第二节 第三节
园园林林排喷水灌园工工林程程给水排水工程
给水：从水源取水，经处理达一定 标准后，供给用户使用。
排水：用户使用的水及降水，经处 理再排走。
第一节 园林给水工程
一、城市给水系统简介
（一）城市给水系统的组成： 1、取水工程：从地面或地下取水。 2、净水工程：对天然水质处理，满足国家生活 饮用水标准和工业生产用水水质标准（混凝、沉 淀、过滤、消毒等工序）。 3、输配水工程；将足够达标准的水量输送和分 配到各用水地点。
m3/s (l/S)
流速V：单位时间内水流所通过的距离。单位m/s 过水断面A：垂直于水流方向上，水流所通过的断面。
单位 m2
关系： Q= V A
经济流速：使整个给水系统的成本降至最低时的流 速，即管网造价和一定年限内的营运费用最低。 不同管径的经济流速： Dg 100-400m, V 0.6-1.0m/s; Dg >400m, V 1.0-1.4m/s
300～1000管道用球墨铸铁管。
钢管
铸铁管
钢筋混凝土管
塑料管PVC-U
五、园林给水管网计算
换算
经济流速
用水量
流量
管径
验算水压 调整
（一）介绍几个概念
1、用水量标准 用水量标准是国家根据我国各地区用水情况
的不同而制定出的标准。 如公共食堂15-20升/每顾客每次。
2、日变化系数与时变化系数 最高日用水量：一年中用水最多的那天的用水量。 平均日用水量：一年中的总用水量除以一年的天数。
2、 园林用水的特点 （1）用水点较为分散； （2）用水点水头变化大； （3）水质可据用途不同分别处理； （4）用水高峰时间可错开。
三、园林给水方式
（一）引用式：直接到城市给水管网上取水。 当园子附近有自来水管道通过时，采用此法给水; 管线的引入可考虑一点式或多点式。 （1）当用水量过大，一点接入无法满足水量要求 时，采用多点式。 （2）当公园为狭长形，宜采用二点以上式接入， 以减少水头损失。
（二）自给式：当附近无自来水通过，可就近取地 下水或地表水，自成系统，独立给水。
（三）兼用式：生活用水引用式，造景、生产用水 自给式。
四、园林给水管网布置
（一）管网布置要求： 在技术上，使园林各用水点有足够的水量和水压。 在经济上，选用最短的管道线路，施工方便，并 努力使给水管道网的修建费用最少。 在安全上，当管道网发生故障或进行检修时，要 求仍能保证继续供给一定数量的水。
4、水头和水头损失 1）水头：是水的压强的一种形象表示法，指水柱 高度。 2）水头损失：水流中单位重量液体的机械能损失。
水头损失有两种形式： ①沿程水头损失（hy）：为克服水流全部流程的磨 擦阻力而引起的水头损失。
②局部水头损失（hj）：水流因边界的改变而引起 断面流速分布发生急骤的变化，从而产生局部阻力，
克服局部阻力而引起% hy 生产用水管网：hj=20% hy 消防用水管网：hj=10% hy
(二)计算步骤
某公园给水管网图
1、计算各点用水量 1）求最高日用水量
Qd=n .qd n—建筑物用水单位数（人、次、席位等） Qd—最高日用水量标准（升/人，日等）
（二）城市给水系统的布置形式
1、统一给水系统 城市生活饮用水、工业用水、消防用水等都按照生 活饮用水水质标准，用统一的给水管网供给用户的 给水系统。
2、分质给水系统 用不同管道，分别将不同水质的水供给用户。
3、分区给水系统 将城市或工业区按其特点分成几个区，各区自成系 统给水，有时系统和系统间可保持适当联系。
（二）管网布置形式：树枝形和环形两种。 1、树枝形管网 以一条或少数几条主干管为骨干，从主管上分
出许多配水支管连接到各用水点。
在一定范围内，用树枝形管网形式的管道总长度比 较短，管网建设和用水的经济性比较好，但如果主 干管出故障，则整个给水系统就可能断水，用水的 安全性较差。
2、环形管网 主干管道在园林内布置成一个闭合的大环形，
2）求最大时用水量
由 Kh Qh 得Qh Qd Kh （升/时）
Qd / T
T
T—每日时间（24小时） Kh—时变化系数
Qh——最高时用水量标准（升/人，日等）
大众餐厅：qd=15升/人.次，kh=6, n=1500人次/日
Qd=n.qd=1500×15=22500（升/日）
Qh =(Qd/T) Kh=(22500/24) ×6=5625(升/时)
再从环形主管上分出配水支管向各用水点供水。
所用管道的总长度较长，耗用管材较多，建设费用 稍高于树枝形管网。但管网的使用很方便，主干管 上某一点出故障时，其它管段仍能通水。
（三）管道布置的一般规定
1．管道埋深
冰冻地区，应埋设于冰冻线以下40cm处。不冻 或轻冻地区，覆土深度也不小于70cm。
2．阀门及消防栓
日变化系数：
最高日用水量 园林：kd=2-3 kd 平均日用水量
最高时用水量：最高日那天用水量最多的一小时 用水量。
平均时用水量：最高日那天总用水量除以一天的 小时数。
时变化系数：
kh
最高时用水量 平均时用水量
园林：kh=4-6
3、流量与流速
流量Q：单位时间内流过管道某一截面的水量。单位
给水管网节点上设有阀门等附件。阀门除安装 在支管和干管的联接处外，每500m直线距离设一个 阀门井。配水管安装消防栓，按规定间距为120m， 位置距建筑不得少于5m，离车行道不大于2m。
（四）管材的选择 1．焊接钢管 2．硬聚氯乙烯（PVC-U）给水管 3．聚乙烯（PE）给水管 4．球墨铸铁给水管 5．复合管 一般管径200以下管道用PE和PVC-U管，管径
4、分压给水系统 对不同高程地区，采用不同压力的系统供水。
二、园林用水的类型与特点
1、 园林用水类型 （1）生活服务用水（餐厅、茶室、卫生设备等） （2）养护用水（动、植物及道路等喷洒用水） （3）造景用水（水体、水景） （4）游乐用水（泳池、水上乐园） （5）消防用水（在主要建筑周围设置消防栓）
园林给水排水工程
目录
第一节 园林给水工程 第三章
第二节 第三节
园园林林排喷水灌园工工林程程给水排水工程
给水：从水源取水，经处理达一定 标准后，供给用户使用。
排水：用户使用的水及降水，经处 理再排走。
第一节 园林给水工程
一、城市给水系统简介
（一）城市给水系统的组成： 1、取水工程：从地面或地下取水。 2、净水工程：对天然水质处理，满足国家生活 饮用水标准和工业生产用水水质标准（混凝、沉 淀、过滤、消毒等工序）。 3、输配水工程；将足够达标准的水量输送和分 配到各用水地点。
m3/s (l/S)
流速V：单位时间内水流所通过的距离。单位m/s 过水断面A：垂直于水流方向上，水流所通过的断面。
单位 m2
关系： Q= V A
经济流速：使整个给水系统的成本降至最低时的流 速，即管网造价和一定年限内的营运费用最低。 不同管径的经济流速： Dg 100-400m, V 0.6-1.0m/s; Dg >400m, V 1.0-1.4m/s
300～1000管道用球墨铸铁管。
钢管
铸铁管
钢筋混凝土管
塑料管PVC-U
五、园林给水管网计算
换算
经济流速
用水量
流量
管径
验算水压 调整
（一）介绍几个概念
1、用水量标准 用水量标准是国家根据我国各地区用水情况
的不同而制定出的标准。 如公共食堂15-20升/每顾客每次。
2、日变化系数与时变化系数 最高日用水量：一年中用水最多的那天的用水量。 平均日用水量：一年中的总用水量除以一年的天数。
