2018年全国中考物理真题专题汇编--欧姆定律(含答案解析)
2018年全国中考物理真题专题汇编--欧姆定律一、选择题1.关于安全用电知识，下列说法正确的是（）A. 可以用湿抹布擦插座B. 发现有人触电，应立即用手将人拉开C. 三孔插座接地线要保证良好接地D. 使用试电笔时，不能用手接触到笔尾金属体2.某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭. 发生这一现象的原因可能是（）A.插座处短路B.台灯灯头处短路C.插座处断路D.台灯灯头处断路3.如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是（）A. 电压表表示数变大B. 电流表示数变小C. 灯L的亮度不变D. 电路的总功率变小4.下列关于电学知识说法正确的是（）A. 验电器的工作原理是异种电荷相互排斥B. 金属靠自由电子导电C. 导体的电阻大小只跟导体的长度、横截面积有关D. 电学中规定正电荷的运动方向为电流的方向5.如下图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如下图乙所示，下列说法错误的是（）A. 电源电压是6VB. R2的最大阻值是20ΩC. R1的电阻是是10ΩD. 当滑片P移动中点时，10s内电流通过R1产生的热量是18J6.如下图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表的示数是2.5V, 的示数是3.8V,则电压表的示数是 ( )A. 1.3VB. 2.5VC. 3.8VD. 6.3V7.如图所示的电路，电源电压U=12V保持不变，滑动变阻器R0标有“100Ω 1A”字样，灯泡L标有“6V 6W”字样（灯丝电阻不随温度而变化），电流表量程为0～0.6A，电压表量程为0～15V. 为了确保测量准确，要求电表的示数不小于其最大测量值的1/3，要使测量准确并确保电路安全，下列判断正确的是（）A.灯泡L消耗的最小功率是0.24WB.正常发光时灯丝的电阻是12ΩC.电路中电流的变化范围是0.11A～0.6AD.滑动变阻器阻值的变化范围是14Ω～48Ω8.如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中. 闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2示数的变化量分别为△U1、△U2.下列说法正确的是（）A. V1示数变大，V2示数不变B. V1示数变大，△U1＞△U2C. V2示数变小，V2示数和电流表示数之比变小D. V2示数变小，V2示数和电流表示数之比不变9.新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2.增大导线横截面积的目的是（）A. 增大导线的电阻B. 减小通过导线的电流C. 增大导线的电压D. 减小导线发热的功率10.家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（）A. 进户零线断路B. 灯泡L断路C. 开关S接触不良D. 导线cd断路二、填空题11.如图所示，测电笔正确的使用方法是________（选填”甲”或“乙”），已知测电笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220V 40W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的________倍（结果保留到整数）。
12.如图所示电压表的示数是________V.13.如图所示，在探究串联电路的电压关系实验时，小明先用电压表测量了电阻R1两端的电压为1V，然后保持电压表接A点不动，将接B点的那一段导线改接到电路中的C点，电压表示数为3V．已知R1=5Ω，则电阻R2两端的电压为________V，通过R2的电流为________A．如果他保持电压表接B点不动，将电压表接A点的那一段导线改接到电路中的C点，这种接法是错误的，理由是________。
14.在家庭用电的调查研究综合实践活动中，小明研究发现空调功率远大于冰箱，所以空插头线比冰箱________ (粗/细)，小明关掉空调后，冰箱仍在工作，这说明空调与冰箱是________联的，他观察到空调上“能效比”EER 的值为3.4，经查阅资料，能效比是指空调制冷量与制冷时消耗的电功率之比，空调制冷时消耗的电功率为1000W，则空调制冷量为________W。
15.如图甲所示电路，电源电压恒定，R0为定值电阻，闭合开关S，当滑动变阻器的滑片P从一端移到另一端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则定值电阻R0的阻值为________Ω；当滑动变阻器接入电路阻值分别为R和R时，电路消耗的总功率为P1、P2，则P1：P2=________。
16.两个标有“5Ω 1A“和“10Ω 0.6A”的定值电阻，将它们串联起来使用时等效电阻为________Ω，电源电压最多为________V；若将它们并联时干路电流最大是________A。
17.如今已是电气化时代，小芳同学回到家中会同时使用多种家用电器。
当她每多接通一个家用电器，家庭电路的总电阻________。
（选填“变大”或“变小”）18.如图所示，电源电压为6V，当S1、S2闭合、S3断开时，电流表示数为0.5A，则R1的电阻值为________Ω；当S1、S3断开，S2闭合时，电压表示数为3V，则通过R1的电流________A，电路的总电功率是________W，通电5min电路中R2产生的热量是________J。
三、作图题19.按题目要求完成如图：如图，用笔画线代替导线，正确连接家庭电路。
四、实验探究题20.某同学用如图甲电路测定小灯泡的电功率，电源电压为6V，小灯泡标有“2.5V”字样（灯丝电阻约为10Ω），有以下两种规格的滑动变阻器可选用：A．“50Ω2A”B．“10Ω1A”。
（1）应选用滑动变阻器________（A/B）。
（2）连接好电路，闭合开关后发现小灯泡比正常工作时亮，他想到自己在开关闭合前遗漏了一个步骤，立即断开开关。
遗漏的步骤是________。
（3）改正错误后，闭合开关小灯泡不亮，电流表和电压表指针都有较小的偏转，则小灯泡不亮的原因是______。
A. 小灯泡烧坏B. 小灯泡短路C. 小灯泡的实际功率太小（4）排除故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是________V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向________端移动（左/右）。
（5）调节滑动变阻器，当小灯泡正常发光时，电流表的示数为0.25A，小灯泡的额定功率是________W。
21.在测量小灯泡的电阻的实验中，小灯泡的额定电压为2.5V.（1）为了测量更精确.电压表应选择的量程是0—________ (选填“3”或“15”)V。
（2）小明按图甲连接好电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡都不亮，电流表有示数，电压表无示数。
则故障原因可能是小灯泡________(选填“短路”或“断路”)（3）排除故障后，调节滑动变阻器滑片使电压表示数为2.5V，此时电流表的示数如图乙所示，为________ A.（4）接着调节滑动变阻器滑片，让电压逐次下调，使灯丝温度不断降低，小灯泡变暗直至完全不发光，测量数据如下表所示。
实验次数1234567电压U/V 2.5 2.1 1.7 1.30.90.50.1电流I/A0.260.240.210.190.160.05综合分析可知，实验中滑动变阻器的滑片逐渐向________ (选填“左”或“右")端滑动:随着灯丝温度降低，小灯泡的电阻值变________ (选填“大”或“小”).（5）小明还设计了如图所示的电路，测出另一小灯泡的额定功率。
已知滑动变阳器的最大阻值为,小灯泡的额定电压为U额。
请完成下列实验步骤:①闭合开关S，，调节的滑片，使电压表的示数为U额;②接着________；③调节R1的滑片调至最左端，记下电压表示数将的滑片调至最右端，记下电压表示数为，小灯泡额定功率的表达式:P=________(用、U额，、表示)五、解答题22.如图的电路中，电源电压恒定，灯泡L1标有“3V 1.5W”。
灯泡L2标有“6V 6W”，滑动变阻器R的最大阻值为10Ω，开关S1闭合，S2断开，滑动变阻器的滑片P置于b端时，电流表的示数为0.5A，设灯泡的电阻不变。
求：灯泡L正常发光，开关S1、S2均闭合时，电流表的示数为1.5A，求：（1）闭合S1，断开S2，调节滑片P使L2正常发光，求此时滑动变阻器接入电路的阻值；（2）开关S1、S2均闭合，调节滑片P使L1正常发光，求此时L2的实际功率。
23.如图，已知电源电压为24V，R2上标有“100Ω 3A”的字样，灯泡上标有“12V 3W”的字样，电流表A1的量程为0～0.6A，电流表A的量程为0～3A.（1）求灯泡正常工作时的电阻；（2）当闭合S，断开S1，S2时，灯泡正常工作，求R1的电阻；（3）当S、S1、S2都闭合时，调节滑动变阻器，求R2的电功率变化范围.24.某同学设计的电饭锅具有煮饭和保温两种功能，电路如图所示，闭合开关S1、S2，刚开始触点D 与E接触，随着锅内温度升高，热敏电阻R阻值减小，继电器内电流增大，当锅内温度达到103℃时电磁铁吸合衔铁，使触点D脱开E改与F接触；当锅内温度低于50℃时电磁铁松开衔铁，触点D再次与E接触。
已知电饭锅工作电压为220V，R1=44Ω，R0为定值电阻，控制电路消耗的功率忽略不计。
求：（1）电饭锅煮饭时消耗的电功率；（2）要在保温时保持锅内温度不变，假设此时电饭锅散热功率恒为110W，则电路中R2的阻值应为多大；（3）要给电路加一个保温工作指示灯，则指示灯应该放在图中甲或乙的哪个位置，该指示灯电阻的阻值应具备怎样的特点。
25.用如图所示的电路研究通过导体的电流与电压、电阻的关系。
保持电源电压和电阻箱R1的阻值不变，移动滑动变阻器R2的滑片P，测得电流、电压如表1所示；然后将滑片移到适当位置保持不变，仅改变电阻箱R1的阻值，测得相应的电流值，如表2所示。
表1表2（1）根据表1中的数据，你得出什么结论？求出R1的阻值。
（2）分析表2中的数据，指出实验操作中存在的问题，并说出判断的理由。
（3）请利用表2中的数据求电源电压。
参考答案与解析一、选择题1.【答案】C【解析】A．不可以用湿抹布擦插座，A不符合题意；B．发现有人触电，立即断开电源后将人拉开，B 不符合题意；C．三孔插座接地线要保证良好接地，C符合题意；D．使用试电笔时，用手接触到笔尾金属体，D不符合题意。
2018年全国各地中考物理真题分类汇编之欧姆定律及答案
2018年全国各地中考物理真题分类汇编欧姆定律目录一、单选题 (1)二、多选题 (7)三、填空题 (9)四、实验题 (13)五、计算题 (20)六、综合题 (24)七、参考答案………………………………………第26页.一、单选题1．（2018·广东）如1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如2图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V 2．（2018·山东省枣庄）在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数不变，电压表的示数不变D. 电流表的示数变小，电压表的示数不变3．（2018·四川省自贡）如图所示的电路，电源电压保持不变，闭合开关S，当滑片P向左移动时，下列说法正确的是（）A. 电流表示数变小B. 电流表示数变大C. 电压表示数变小D. 电压表示数不变4．（2018·四川省达州）如图所示电路，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列判断正确的是（）A. 电压表V1示数与电流表A的比值变大B. 电压表V2示数与电流表A的比值不变C. 电压表V1示数的变化量大于电压表V2示数的变化量D. 电压表V1示数的变化量小于电压表V2示数的变化量5．（2018·南京）如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（）A. 甲灯短路B. 乙灯短路C. 甲灯断路D. 乙灯断路6．（2018·湖北省襄阳）如图所示，电源电压恒定。
2018年中考物理试题分项版解析汇编第04期专题13欧姆定律含解析20181124170
专题13 欧姆定律一、单选题1．如图所示电路中，闭合开关S后，发现灯泡不亮，亮，电流表有示数，电压表无示数，则电路出现的故障是A．断路 B．短路 C．断路 D．短路【来源】青海省2018年中考物理试题【答案】B【解析】【详解】【点睛】本题考查的是应用电流表、电压表判断电路的故障，电路故障是短路和断路，短路时电路中有电流，断路时电路中无电流。
需要注意若电压表所测的用电器断路，则电压表与电路串联。
2．巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象，图中GMR是巨磁电阻，闭合开关S1、S2，移动滑动变阻器的滑片，以下分析正确的是（）A．滑片向左移动时，电磁铁磁性减弱，指示灯亮度变暗B．滑片向左移动时，电磁铁磁性增强，指示灯亮度变亮C．滑片向右移动时，GMR电阻变小，指示灯亮度变亮D．滑片向右移动时，GMR电阻变大，指示灯亮度变亮【来源】【全国市级联考】湖南省张家界市2018年初中毕业学业水平考试（中考）物理试题【答案】B【解析】【详解】故选B。
【点睛】考查了欧姆定律的应用，关键是电路的动态分析，当滑动变阻器电阻变化时，根据欧姆定律判断电流的变化，进一步判断磁场的强弱变化以及GMR电阻的变化，则可知指示灯的亮度变化情况。
3．如图所示电路，电源电压为保持不变，电流表的量程为，电压表的量程为，灯泡L的规格为“6V 3W”，滑动变阻器的规格为“”，闭合开关后，不考虑灯丝电阻的变化，在电路安全的前提下，将滑动变阻器滑片由右向左移动，则下列说法正确的是A．电压表示数增大，电流表示数减小B．电压表示数与电流表示数的比值不变C．滑动变阻器R的电阻最大值与最小值之比为8：3D．整个电路的电功率的最大值与最小值之比为9：4【来源】2018年湖北省十堰市中考物理试题【答案】C【解析】【详解】由图知，灯泡和滑动变阻器串联，电压表测量滑动变阻器的电压，电流表测电路中的电流；A、将滑动变阻器滑片由右向左移动，滑动变阻器连入的电阻变小，由于电源电压不变，则根据欧姆定律可知电路中的电流变大，即电流表示数变大；根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表示数变小，故A错误；B、电压表示数与电流表示数的比值，即为变阻器连入电路的阻值，因为滑片由右向左移动，滑动变阻器连入的电阻变小，，所以电压表示数与电流表示数的比值变小，故B错误；C、由得灯丝的电阻为：，灯正常发光时的电流为：；则，所以电路中的最大电流应为，此时灯泡正常发光；由欧姆定律可得，电路中的最小总电阻：；所以，滑动变阻器连入电路的最小值：；电路中的最大电功率：。
2018年中考物理真题欧姆定律汇编
2018中考物理物理真题欧姆定律汇编一.选择题1．已知R1∶R2=2∶3,将它们接在如右图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是A．I1∶I2 =3∶2 U1∶U2=1∶1B．I1∶I2=3∶2 U1∶U2=3∶2C．I1∶I2=2∶3 U1∶U2 =1∶1D．I1∶I2 =1∶1 U1∶U2 =2∶32．如图所示，小明在探究串联电路电流规律实验中，闭合开关后，两灯均不亮，他用一个电流表去检测电路故障。
当电流表接A、B两点时两灯均不亮；当电流表接B、C两点时，有一盏灯亮了，且电流表有示数，产生这一现象的原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路3．如图甲所示的电路中，R0为定值电阻，在移动滑动变阻器R滑片的过程中，描绘出了如图乙所示的滑动变阻器消耗电功率与电流关系图象，以下计算结果错误的是（）A．滑动变阻器消耗的最大功率为3.6WB．电源电压为12VC．滑动变阻器最大阻值为100ΩD．R0的阻值为20Ω4．如图所示的电路中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（）A．B．C．D．5．如图所示的电路，闭合开关后，下列说法正确的是（）A．当滑片P向右移动时，电压表示数变小B．当滑片P向右移动时，电流表A2示数变小C．当滑片P向左移动时，电路消耗的总功率变大D．当滑片P向左移动时，电流表A1示数变小6．如图，电源电压恒为8V，电压表量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω，1A”，灯泡L 标有“6V，3W”字样．若闭合开关，在保证电路元件安全的情况下，不考虑灯丝电阻变化，则下列说法正确的是（）A．电压表示数的变化范围是0～3VB．电流表示数的变化范围是0.25A～0.5AC．滑动变阻器的阻值变化范围是4Ω～7.2ΩD．灯泡L 的功率变化范围是0.75W～3W7.（多选）如图所示，电源电压保持不变，R2=50 Ω，闭合S1，断开S2，R1的电功率P1=0. 1 W，电压表示数为U1。

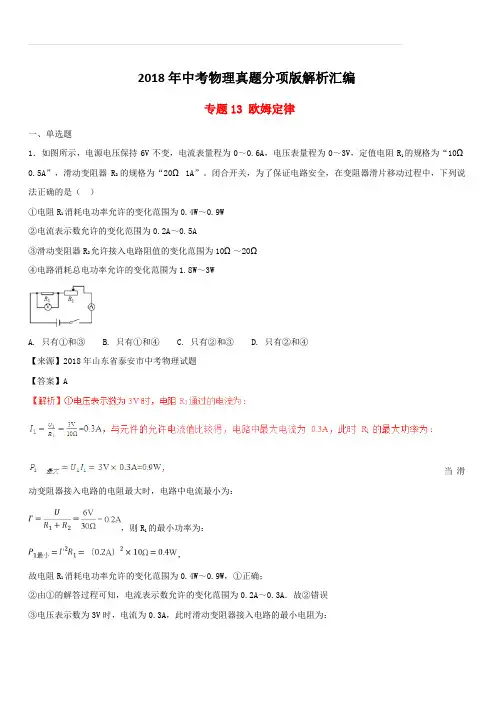

2018年中考物理真题分项版解析汇编第01期专题13欧姆定律(含解析)
2018年中考物理真题分项版解析汇编专题13 欧姆定律一、单选题1．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω0.5A”，滑动变阻器R2的规格为“20Ω 1A”。
闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0.2A～0.5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8W～3WA. 只有①和③B. 只有①和④C. 只有②和③D. 只有②和④【来源】2018年山东省泰安市中考物理试题【答案】A当滑动变阻器接入电路的电阻最大时，电路中电流最小为：，则R1的最小功率为：，故电阻R1消耗电功率允许的变化范围为0.4W～0.9W，①正确；②由①的解答过程可知，电流表示数允许的变化范围为0.2A～0.3A．故②错误③电压表示数为3V时，电流为0.3A，此时滑动变阻器接入电路的最小电阻为：，故滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，③正确；④电流最大时，最大功率为：；电流最小时，最小功率为：，电路消耗总电功率允许的变化范围为1.2W～1.8W，故④错误；故选A。
2．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。
此电路的故障可能是（）A. 灯 L1短路B. 灯 L2短路C. 灯 L1断路D. 开关 S 接触不良【来源】2018年山东省泰安市中考物理试题【答案】C故选C。
3．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。
闭合开关S后，滑片P由b端向a端滑动的过程中，下列判断正确的是（）A. 灯泡L亮度变暗B. 电压表示数变大，电流表示数变小C. 电压表与电流表示数的比值变小D. 灯泡L的最大功率为0.9W【来源】山东省临沂市2018年中考物理试题【答案】DD、根据，当变阻器连入电路中的电阻为0时，灯的电压为电源电压3V，并求出此时灯的最大功率。
精编历年中考物理真题汇总：欧姆定律
2018年中考物理真题汇总: 欧姆定律一、选择题1.关于安全用电知识，下列说法正确的是（）A. 可以用湿抹布擦插座B. 发现有人触电，应立即用手将人拉开C. 三孔插座接地线要保证良好接地D. 使用试电笔时，不能用手接触到笔尾金属体2.某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭. 发生这一现象的原因可能是（）A.插座处短路B.台灯灯头处短路C.插座处断路D.台灯灯头处断路3.如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是（）A. 电压表表示数变大B. 电流表示数变小C. 灯L的亮度不变D. 电路的总功率变小4.下列关于电学知识说法正确的是（）A. 验电器的工作原理是异种电荷相互排斥B. 金属靠自由电子导电C. 导体的电阻大小只跟导体的长度、横截面积有关D. 电学中规定正电荷的运动方向为电流的方向5.如下图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如下图乙所示，下列说法错误的是（）A. 电源电压是6VB. R2的最大阻值是20ΩC. R1的电阻是是10ΩD. 当滑片P移动中点时，10s内电流通过R1产生的热量是18J6.如下图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表的示数是2.5V, 的示数是3.8V,则电压表的示数是 ( )A. 1.3VB. 2.5VC. 3.8VD. 6.3V7.如图所示的电路，电源电压U=12V保持不变，滑动变阻器R0标有“100Ω 1A”字样，灯泡L标有“6V 6W”字样（灯丝电阻不随温度而变化），电流表量程为0～0.6A，电压表量程为0～15V. 为了确保测量准确，要求电表的示数不小于其最大测量值的1/3，要使测量准确并确保电路安全，下列判断正确的是（）A.灯泡L消耗的最小功率是0.24WB.正常发光时灯丝的电阻是12ΩC.电路中电流的变化范围是0.11A～0.6AD.滑动变阻器阻值的变化范围是14Ω～48Ω8.如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中. 闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2示数的变化量分别为△U1、△U2.下列说法正确的是（）A. V1示数变大，V2示数不变B. V1示数变大，△U1＞△U2C. V2示数变小，V2示数和电流表示数之比变小D. V2示数变小，V2示数和电流表示数之比不变9.新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2.增大导线横截面积的目的是（）A. 增大导线的电阻B. 减小通过导线的电流C. 增大导线的电压D. 减小导线发热的功率10.家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（）A. 进户零线断路B. 灯泡L断路C. 开关S接触不良D. 导线cd断路二、填空题11.如图所示，测电笔正确的使用方法是________（选填”甲”或“乙”），已知测电笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220V 40W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的________倍（结果保留到整数）。
2018年中考物理真题分项版解析汇编第02期专题13欧姆定律(含解析)
2018年中考物理真题分项版解析汇编专题13 欧姆定律一、单选题1．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时，小灯泡L正常发光D. 当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J【来源】山东省枣庄市2018年中考物理试题【答案】D2．在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数不变，电压表的示数不变D. 电流表的示数变小，电压表的示数不变【来源】山东省枣庄市2018年中考物理试题【答案】C【解析】解：灯泡与滑动变阻器并联，电流表A测L的电流，电压表测电源的电压，由于电源电压不变，故电压表示数不变；当滑动变阻器的滑片P向右移动的过程中，由于灯泡两端的电压和灯泡的电阻都不变，故通过灯泡的电流不变，即电流表示数不变；故C正确。
故C。
点睛：由电路图可知，灯泡与滑动变阻器并联，电流表A测L的电流，电压表测电源的电压。
根据电源的电压可知滑片移动时电压表V示数的变化，根据灯泡两端的电压和电阻可以知道电流表示数的变化。
3．某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是（）A. 电流表示数变小，输出信号电压U ab变大B. 电流表示数变大，输出信号电压U ab变大C. 电流表示数变小，输出信号电压U ab不变D. 电流表示数变大，输出信号电压U ab减小【来源】山东省潍坊市2018年中考物理试题【答案】A【解析】由电路图知道，定值电阻与气敏元件串联，电流表测电路中的电流，输出信号即气敏元件的电压U ab；由于当煤气浓度升高时，气敏元件电阻增大，由电阻的串联知道，总电阻变大，电路中的电流变小，即电流表示数变小，故BD错误；此时由欧姆定律的变形U=IR可知， R的电压变小，由串联电路电压的规律知道，输出信号电压U ab会变大，故A正确，C错误，故选A。
2018中考物理试题分类汇编 专题27 欧姆定律(含解析)
专题27 欧姆定律一．选择题（共20小题）1．（2018•邵阳）已知R1：R2=2：3，将它们接在如图所示电源电压为12V的电路中，闭合S 则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：2 U1：U2=1：1 B．I1：I2=3：2 U1：U2=3：2C．I1：I2=2：3 U1：U2=1：1 D．I1：I2=1：1 U1：U2=2：3【分析】并联电路各支路两端的电压相等；由I=即可求出电流之比。
【解答】解：因为并联电路电压相等，因此将它们并联在同一电路中，它们两端的电压之比为1：1；故BD错误；由I=可得：电流之比： ===，故A正确，C错误。
故选：A。
2．（2018•乐山）一根粗细均匀的金属导线其电阻值为R，将其剪成相等的两段后，再进行并联，则并联后的电阻值为（）A．2R B．R C．D．【分析】不考虑温度影响，在导体材料一定时，电阻与长度成正比，与横截面积成反比。
【解答】解：一根粗细均匀，电阻值为R电阻丝截成长度相等的两段，则每段长度变为原来的，再把得到的两段并联起来使用，横截面积变为原来的2倍，所以阻值变为原来的，即R。
故选：D。
3．（2018•兰州）有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（）A．一定大于R B．一定等于RC．一定小于R D．以上结果都有可能【分析】根据并联电路总电阻与支路电阻的关系进行分析，即总电阻的倒数等于支路电阻倒数之和。
【解答】解：因为并联电路总电阻的倒数等于支路电阻倒数之和，所以并联电路总电阻小于任一电阻值，即两个电阻并联后总电阻小于较小电阻的阻值，故选项C正确。
故选：C。
4．（2018•临沂）如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（）A．通过电阻R1的电流为0.5AB．电源电压为5VC．电阻R1的阻值为15ΩD．若断开开关S2，电流表A1示数变大【分析】由电路图可知，两电阻并联，电流表A2测R2支路的电流，电流表A1测干路的电流；开关S1控制整个电路，开关S2控制电阻R1；根据并联电路的电流特点求出通过电阻R1的电流，再根据并联电路的电压特点求出电源的电压，利用欧姆定律求出电阻R1的阻值，若断开开关S2，只有R1支路的电流，判断出电流表A1示数的变化。
【初三物理试题精选】2018年中考物理试题欧姆定律汇编解析
2018年中考物理试题欧姆定律汇编解析 40Ω=260Ω
由表可知，B=016T
【方法技巧】本题要求学生不仅要会欧姆定律的式，功率的变形式，在做题时注意结合题目给出的表格，对应数值正确，再看题目要求，电路图，这是一个串联电路，这是做物理电学题必须注意的地方，知道了串并联，才能运用串并联电路的特点进行解题，串并联电路中电流，电压，电阻的特点是整个初中电学计算基础
13、（2018 福州）（9分）小华做了以下电学实验。
(1)他用“伏安法”测电阻
①请用笔画线代替导线，将图20所示的实物电路连接完整。
②在连接电路时，开关应____，滑动变阻器滑片P应位于____端（选填“A”或“B”）。
③闭合开关，滑动变阻器的滑片P移动到某一位置，电压表的示数为15V，电流表的示数如图21 所示，其示数为____A，则R的阻值是Ω。
实验中需要多次测量求平均值的目的是________。
(2)他想设计一个电路探究电流产生的热量与电流和电阻的关系。
提供的器材是图22所示的三个插有温度计的相同玻璃瓶（瓶内装有质量、温度相同的煤油，三根电阻丝的电阻大小关系为R甲=R 乙 R丙），还有一个滑动变阻器，一个单刀单掷开关，一个单刀双掷开关（符号），电以及若干导线。
①本实验中通过观察比较电流产生的热量多少。
②请你选择合适的器材，设计一个不能拆装且合理的实验电路，在虚线框内画出实验电路图，并标出选择的电阻。
【答案】（1）①用笔画线连接电压表3V接线柱到R右接线柱（如上图）
②断开 B
③03 5 减小误差
（2）①温度计的示数
②如图5 或图6 所示（合理即可）。
2018年中考物理试题分项版解析汇编第专题13欧姆定律含解析.doc
【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。
】【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。
】专题13 欧姆定律一、单选题1．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”。
闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0.2A～0.5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8W～3WA. 只有①和③B. 只有①和④C. 只有②和③D. 只有②和④【来源】2018年山东省泰安市中考物理试题【答案】A当滑动变阻器接入电路的电阻最大时，电路中电流最小为：，则R1的最小功率为：，故电阻R1消耗电功率允许的变化范围为0.4W～0.9W，①正确；②由①的解答过程可知，电流表示数允许的变化范围为0.2A～0.3A．故②错误③电压表示数为3V时，电流为0.3A，此时滑动变阻器接入电路的最小电阻为：，故滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，③正确；④电流最大时，最大功率为：；电流最小时，最小功率为：，电路消耗总电功率允许的变化范围为1.2W～1.8W，故④错误；故选A。
2．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。
此电路的故障可能是（）A. 灯 L1短路B. 灯 L2短路C. 灯 L1断路D. 开关 S 接触不良【来源】2018年山东省泰安市中考物理试题【答案】C故选C。
3．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。
闭合开关S后，滑片P由b 端向a端滑动的过程中，下列判断正确的是（）A. 灯泡L亮度变暗B. 电压表示数变大，电流表示数变小C. 电压表与电流表示数的比值变小D. 灯泡L的最大功率为0.9W【来源】山东省临沂市2018年中考物理试题【答案】DD、根据，当变阻器连入电路中的电阻为0时，灯的电压为电源电压3V，并求出此时灯的最大功率。
2018年中考物理试题分项版解析汇编(第06期)专题13 欧姆定律(含解析)
专题13 欧姆定律一、多选题1．如图甲所示，电源两端电压不变，是滑动变阻器，是定值电阻。
当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。
下列判断正确的是A．电源两端电压为10V B．电路消耗电功率的最大值为C．定值电阻的电阻值为 D．变阻器接入电路的最大阻值为【来源】2018年黑龙江省龙东地区中考物理试题【答案】BD【解析】由乙图可知，，，变阻器的最大阻值：，故D正确；因串联电路中总电压等于各分电压之和，则电源的电压：------由可得：，解得：，故C错误；电源的电压：，故A错误；电流最大时，电路消耗的最大电功率：，故B正确。
故选BD。
【点睛】此题目很有代表性，重点是欧姆定律和电功率的计算，关键是根据电源电压不变，利用图像中的条件列出关于电源电压的关系式，可求出未知的电阻和电源电压，再利用相关公式进行解题。
2．如图所示，电源电压保持不变，闭合开关S1、S2，断开开关S3，当滑片P向左滑动时（）A．灯泡L2亮度变亮，电流表示数减小B．灯泡L1亮度不变，电压表示数增大C．电流表示数不变，电压表示数增大D．电流表示数不变，电压表示数不变【来源】2018年江西省中考物理试题【答案】BC【解析】滑片P向左滑动时，滑片P以右电阻丝的阻值变大，由U=IR可知，电压表示数变大，BC正确，D错误；故选BC。
【点睛】重点是欧姆定律的应用和电路的动态分析，读懂电路图是关键，明确当滑片移动时接入电路的电阻是不会变化的，变化的只是电压表并联的部分，据此分析判断。
二、单选题3．如图是一个天然气泄漏检测电路的原理图。
电源电压恒定不变，为定值电阻，R为气敏电阻其阻值随天然气浓度的增大而减小，则A．天然气浓度增大，电压表示数变小 B．天然气浓度增大，电流表示数变小C．天然气浓度减小，电压表示数变小 D．天然气浓度减小、电流表示数变大【来源】2018年黑龙江省龙东地区中考物理试题【答案】C【解析】反之，当天然气浓度减小时，电阻变大，电路中电流变小，电流表示数变小，故D错误；由可知的电阻不变，电流减小时，两端的电压变小，即电压表示数变小，故C正确。
