水驱曲线 (2)

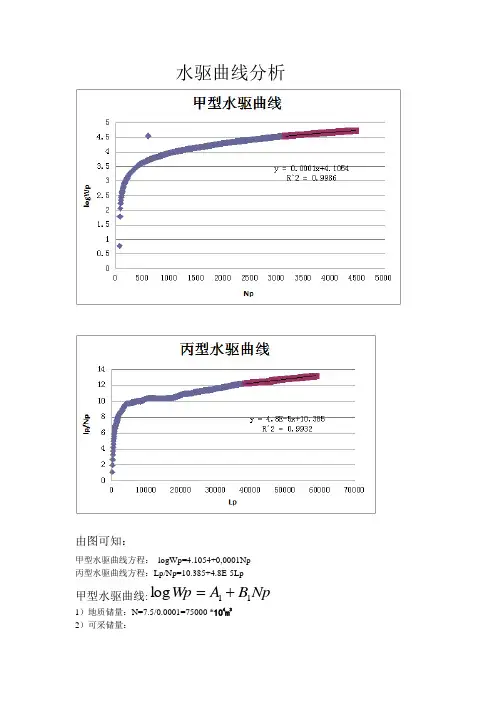

水驱曲线分析
由图可知：
甲型水驱曲线方程：logWp=4.1054+0,0001Np
丙型水驱曲线方程：Lp/Np=10.385+4.8E-5Lp
甲型水驱曲线:
Np
B
A
W p
1
1
log+
=
1）地质储量：N=7.5/0.0001=75000 *104m3 2）可采储量：
f wL =0.98 =12223
104
m 3
丙型水驱曲线:
1、可动油储量Nom ： =12000
2、当含水率fw 取为经济极限含水率fwL 之后，可采储量的关系式为：
f wL =0.98
=3900
3、经济极限含水率条件下的水驱体积波及系数，表示为 ：
=32。
5% 分析拟合精度，评价计算结果：
甲型水驱曲线拟合相关系数为98.86%
丙型水驱曲线拟合相关系数为99.32%
其均满足 可采储量<可动油储量<地质储量
由以上分析可知本次拟合精度较高 ，计算结果较准确。
1
11)]303.2log([)1log(B B A f f N wl wl R +--=。
7章-水驱曲线
d＝？
fw
(7-16)
（2)平均含水饱和度
Soi S w S wi N p A B lg WOR N
(7-17)
水驱曲线法预测结果对比与评价
根据我国宁海油田的实际开发数据，应用我国在标定水驱开发油田可采储量 时推荐的常用方法，进行统一计算，预测当经济极限含水率取fwL＝0.98(即98%) 时的可采储量。然后，根据不同方法的线性关系好坏(即相关系数的大小)和确定的 可采储量可靠性，进行必要的评价。
六、含水率曲线
• 常见含水率曲线有三种：凸型＼凹形＼厂型
• 相渗驱替特征：室内实验的驱油效率数值是含水为100％时的采 出程度，并不反应整个水驱过程，并且，室内的驱油效率的取值 方法与实际油藏的开发并不一致，因此有必要从室内的相渗驱替 特征方面了解整个驱替过程。
• 驱油效率最高的TK102-1上部岩心的水驱曲线基本属于凸形曲线 (图5-3-1)，即见水后，含水上升很快；而其余2块驱油效率虽然 相对较低，其水驱特征曲线基本属于S形。在中～中高含水阶段， S51样品的水驱效果还好于TK102上部岩心的结果，在含水为95％ 时，二者采出程度基本一致，为42％，而最差的TK102下上部岩 心的采出程度仅为30％。 • 1区3个样品相当一部分的储量要在特高含水即95％以上采出(图 5-3-1)， 占整个可采储量的百分数为21％～42％。
低含水阶段采出 厂型含水率曲线:即见水时，含水不快不慢，属于中间类型．
• 相对渗透率是岩石～流体间相互作用的动 态特性参数，相渗曲线是油藏开发设计和 开发效果评价的最重要依据之一。1区目前 只有3块岩心利用稳定流法测试了相渗数据。 由于岩心、试验条件、试验压差及流体粘 度的不同，相渗曲线具体形态不同。其相 渗基本数据统计如表。 • 室内试验岩心样品的含水变化主要取决于 分流方程：
低渗透油藏产量递减规律及水驱特征曲线
低渗透油藏产量递减规律及水驱特征曲线低渗透油藏是指储层渗透率低于1mD的油藏，具有开发和开采难度较大的特点。
低渗透油藏产量递减规律是指在油田开采初期，随着单井单元产量的逐渐下降。
水驱特征曲线是指在低渗透油藏中，水驱过程中产量与时间的关系曲线。
下面将详细介绍低渗透油藏产量递减规律和水驱特征曲线。
1.初期产量高，递减速度快：油井开采初期，储层压力高，在储层中形成较大的压力差，使得油井产量较高。
然而，随着时间的推移，渗透率低的储层渗流速度较慢，油井产量递减速度较大。
2.初期产量递减快，后期递减缓慢：油井开采初期，油藏中的自然驱动力较大，油井产量递减较快。
但是，随着油藏压力的降低和水的渗入，后期油井产量递减逐渐缓慢。
3.在一定时期内产量基本稳定：低渗透油藏产量递减的初期非常快，但在一定时期内，油井产量会趋于稳定。
这是由于在此时期内，储层渗透率降低导致的压力差逐渐减小，产量逐渐稳定。
4.老化期产量进一步下降：随着时间的推移，储层中残存油饱和度降低，油井产量进一步下降，进入老化期。
在这个阶段，一般需要采取增产措施，如人工提高压缩气的注入量，进一步提高产能。
水驱特征曲线：水驱特征曲线是低渗透油藏中水驱过程中产量与时间的关系曲线。
水驱是一种常用的增产措施，通过注入水来推动油藏中的原油向油井移动，并提高油井产能。
水驱特征曲线的主要特点包括以下几个方面：1.初始阶段：在注入水的初期，随着水的压力向油藏传播，储层中的原油粘附在孔隙表面开始脱附，并随着水的流动进入油井，使得油井产量快速增加。
2.稳定阶段：随着水的继续注入和孔隙压力的增加，油藏中原油饱和度降低，使得油井产量逐渐稳定。
在这个阶段，注入水的效果逐渐减弱，产量增加缓慢。
3.饱和度降低阶段：随着时间的推移，油层中残存油饱和度降低，油井产量开始递减。
递减速度取决于油藏渗透率和水的渗透能力。
4.插曲阶段：在水驱过程中，由于储层渗透率和孔隙结构的复杂性，储层中可能存在一些非均质性，从而导致一些油井产量的插曲现象。
水驱特征曲线PPT课件
然后又倾向累积产水量一方，不同油田出现直
线段的阶段也是不相同的。油层非均质越严重，
油水粘度比越大，直线段出现和结束的含水阶
段都高，油层单一，均质，油水粘度比小的油
田直线段出现和结束时的含水一般较低。
.
23
6、一般情况下，驱替特征曲线可应用到大
小不同的单元，但是单元小则受到临时性因素 的影响大。单元越大，曲线一般比较光滑，可 靠性大，但计算结果比较笼统，同时大单元中 高含水部分和低含水部分产量比例的大幅度调 整也会使斜率发生变化，形成开发状况变好或 变差的假象。因此在标定某一个油田时，要把 独立单元标定结果和油田标定结果进行综合分 析，得到较为准确的结果。
2004 210.5 1810.74
2005 215.72 1967
.
18
.
19
.
20
.
21
1、计算对象全部为注水开发油藏，把非注
水单元混杂在一起计算，结果会有很大的偏差， 特别是复杂断块油田常把注水单元和不注水单 元放在一起计算，结过偏差会很大。
2、天然边水驱动油藏一般不用该方法。
3、高含水后，逐排关井的油田或停注造成
.
2
100 80 60 40 20 0 0
樊29块含水—采出程度曲线
5
10
15
20
25
30
.
3
大古67块含水—采出程度曲线
100
80 含 60 水 % 40
20
0 0
理论
实际
5
10
15
20
25
30
.
4
应用于天然水驱和人工注水开发油田的水 驱曲线，目前有20余种。按其构成，形成分为
水驱特征曲线法对油田进行动态预测
学术研讨79水驱特征曲线是人工注水开发或天然气水驱开发油田的特定固有规律，是研究油田含水规律、预测开采指标和标定可采储量最基础的方法。
利用水驱曲线法对油田数据进行分析，对制定最优油田开发方案，科学、经济、合理地开发气藏具有极为重要的意义。
本文推导了四种典型的水驱特征曲线，并简要论述了水驱特征曲线的适用条件；对现有的众多水驱特征曲线进行了系统分类，反映各曲线间的关系，避免在生产中选择不同形式的同种曲线。
本文简要介绍了甲、乙、丙、丁四种水驱特征曲线及其累积产油量与含水率的关系，并以某区块为例，计算了该区块的可采储量及采收率，最后将几种方法的计算结果进行对比，讨论几种方法的可靠性，为评价该区块的开发效果提供了一定的参考依据。
水驱特征曲线法对油田进行动态预测◊吉林油田公司乾安采油厂李忠臣1绪论1.1意义二次采油的主要方法是水驱（注水），它作为一种最早加 速采油的方法，在世界范围内被广泛采用。
向油层注水，既补 充油层能量，保持油藏压力，又作为排驱剂，将油向生产井推 进，以提高原油采收率。
对于水驱油藏来说，无论是依靠人工注水或是依靠天然水 驱采油，在无水采油期结束后，都将长期进行含水生产，含水 率还将逐步上升，这是影响油田稳产的重要因素。
水驱特征曲线是人工注水开发或天然气水驱开发油田的特 定固有规律，是研究油田含水规律、预测开采指标和标定可采 储量最基础的方法，目前国内外已形成数十种。
该方法主要是 利用油田开发中的一些实际生产数据，经过建立一定的数学模 析和认识含水规律，提高预测指标的可靠性。
因此，利用水驱曲线法对油田数据进行分析，对制定最优 油田开发方案，科学、经济、合理地开发气藏具有极为重要的 意义。
1.2国内外研究现状目前国内外主要涉及水驱特征线的特性研究、有关系数的 求法及水驱特征曲线在开发指标预测中的应用等方面。
我国对 水驱特征曲线的研究，主要内容是：①水驱特征曲线的应用；②研究水驱特征曲线影响因素分析；③水驱特征曲线表达式的 推导；④提出新的水驱特征曲线表达式或f…-RD程度关系式。
水驱曲线课件
由于经验方法本身来源于生产规律的直接分析和总结，所以 历史比较久远，但在油藏动态分析的领域中，30年代以后才出现 了一些比较成熟并能普遍使用的经验方法。随着开发油田类型的 增多和研究工作本身的不断完善，近几十年出现了许多具体的方 法和经验公式，这些方法已成为油藏工程方法的一个组成部分。
经验方法的研究和应用分为三个阶段或三个步骤：
我国主要油田原油属石蜡基原油，粘度普遍较高，这就形成
了一个重要特点。高含水期是注水开发油田的一个重要阶段，在特高 含水阶段仍有较多储量可供开采。
凹型、凸型，S型，三类曲线
1 2 34
5
油水粘度比是影响含水上升规律的决定性因素 生产措施调整运用的好坏也是一个重要的因素。
2.含水上升规律(水驱特征曲线)
NP 水驱曲线示意图
童氏甲型水驱曲线
a——水驱曲线直线段对纵轴的斜率；
b——直线延长线在纵轴上的截距。
式中a的物理意义是累积产水量上升10倍（即一个对数周期） 所能获得的采油量。
b值反映岩石和流体性质
a值的大小反映水驱油田的驱油效果好坏和开发方式有 效程度的高低。若地层条件好，原油性质好，而注采井网 及注采速度又比较合理，则a值较大，否则就偏低。这就是 说若油田的开发效果变好，则水驱曲线就变平，否则就上 翘。
下图表示的是我国某油田注水开发的一条水驱曲线。
这条直线一般从中含水期（含水率在20％）即可出现，而到 高含水期仍保持不变。在油田的注采井网，注采强度保持不变时， 直线性也始终保持不变；当注采方式变化后，则出现拐点，但直 线关系仍然成立。图中的含水达47％左右时，直线出现拐点，其 原因在于此时采取了一定的调整措施。
2. 含水率与累积产油、累积产水的关系 由含水率fW与水油比之间的关系可得含水率与累积产油、累 积产水之间的关系。
水驱特征曲线的适用条件及应用
引言水驱特征曲线是反映注水油田水驱规律的一条重要曲线，因其简便易行且有一定可靠性，在国内外油田预测开发指标和可采储量中得到了广泛应用。
水驱特征曲线是指一个天然水驱或人工注水的油藏，当它全面开发并进入稳定生产阶段后，随着含水率达到一定高度并逐步上升，此时，累积产油量（Ｎｐ），累积产水量（Ｗｐ），累积产液量（Ｌｐ），油水比（ＯＷＲ），水油比（ＷＯＲ），含水率（ｆｗ），采出程度（Ｒ）等开发指标，在直角坐标与对数坐标上常会出现一条近似的直线段。
常用的有甲、乙、丙、丁４种水驱特征曲线。
１、水驱特征曲线的适用条件１．１水驱特征曲线只适用于注水开发油田的某个特定阶段由于影响油田开发效果的自然因素（包括地质条件、岩石和流体物性等）和人为因素（包括开发方案以及不断的后期调整措施等）的复杂性，导致油田动态反应也千差万别。
总的来说，规律的变化趋势可寻，但统一的定量描述难度却很大。
研究表明，各类水驱特征曲线都难以描述油田开发的全过程，无一例外都只适用于油田含水的某一特定阶段。
这既与油田含水上升的基本规律有关，也与不断的油田调整改造措施相联。
对水驱特征曲线来说，就是要明确适用的含水范围。
例如：甲型和乙型水驱特征曲线高含水后期会产生上翘。
当油田含水率达到９４％～９５％，或油水比达到１５．７～１９．０时，甲型和乙型水驱曲线就有可能发生上翘，这主要是由于在这两种水驱曲线的推导中都用到了一个假设，即油水相对渗透率比与水驱特征曲线的适用条件及应用徐永梅 中国石化股份胜利油田分公司地质科学研究院 ２５７０１５出口端含水饱和度存在常数递减的指数关系由上式可见，在半对数坐标系中两者为直线关系，这一关系在中期含水阶段有很好的代表性，然而到了高含水阶段，实际的油水相对渗透率比明显得低于上式表示的理论数值，这就是水驱曲线上翘的主要原因。
因此，在利用甲型和乙型水驱曲线确定可采储量和采收率时，若将经济极限含水率定为９５％或油水比为１９，那么外推的结果是可靠的。
一种新型水驱特征曲线的建立及应用
Keywords ：Water floodinr law ； Recoverable lresewes； ReftoVeigr percent
of reserves ; Percentage of moisture
收稿日期： 2017:-02 -19 基 金 项 目 i: 嵐家科技童大专项“ IE太及南義地递复杂油气， 田渗流机理及开食规捧拼究” _(2011 ZX 05030 - 005 - 06) 作 者 简 介 : 邓 森 (1988 - ) ， 男， 广西钦州人， 助理工程师， 硕士， 主要从:事油象工程和•油乘数值模拟#面的挪究工作=。
s e le c te d , a n d a new w a te r flo o d in g c h a ra c te ris tic c u rv e w h ic h ca n re p re s e n t th e w a te r ris in g la w o f c o n v e x , con ca ve a n d
S ty p e is o b ta in e d b y p ro p e r d e fo rm a tio n . T h e re la tio n s h ip be tw e en w a te r c u t a n d re c o ve ra b le
reserves is d e d u ce d . T h ro u g h th e co m p a ra tiv e a n a ly s is o f 3 d iffe re n t o ilfie ld e x a m p le s , i t is fo u n d th a t th e new w a te r d riv e c h a ra c te ris tic c u rv e is e s p e c ia lly s u ita b le fo r o il fie ld s w ith h ig h w a te r c u t p e rio d a n d e x tra h ig h w a te r c u t stage.
水驱特征曲线类型及应用
曲线综合反映 了地层及油水性质 、 开发工 艺及工 艺措施 的水平 但是 从研究的角度来说 ， 以用简单的公式来 表达．所 以 ， 难 在研究含 水上 升规律时 ，需要经过一些简单的数学变换和处理。 生产实践表 明，一个天然 水驱或是人 工水驱 的油藏 ，当它全 部投
入开发并 达到稳产以后 ，其含 水率达到一定程度并逐步上升时 ，累积 产水量 与累积 产油量 ，水油 比与累积产油 量在 半对 数坐标纸 上 ， 二者 关系为一直线 ，该Ｉ线 即为水驱曲线 。在 油田的注采井 Ｍ ， ｌ Ｉ Ｉ 注采 强度 保持 不变 时，直线性也 保持不变 ，只有 当注 采方式 发生变化时 ，才会 出ｊ ｛ 点 ， 直线关 系仍然成立 。在我国注 水开发 油幽当中，绝 大部 ！， ｌｊ 但 ｌ 分 符合这 种规律 ， 我们可以利用这一规律来定量描述和预测油 Ｈ在生 ｜
工 － ＝口＋６ ＝ 。
』Ｖ，
率曲线是 油藏工程和油藏数值模拟工程 计算 中的 重要参数 ， 通过 油出 的实际生产数据 ，利用水驱曲线法推 出相对渗透率 曲线 ，对于油 Ｈ动 ｜ 态预测 具有 十分重要的实际意义 对于一 个油出 ，我们要制定合理的 开 采方案 ，首先要知道玎采储量 ，不然 无限 量的开 采，不仅成本 高， 而且产油量也 比较低 ，所以研究油 出可采储 量是 油田开发必须的一个
＿ … 艇． 煞 ． １ 对
第撕
石 油 地 质
水 驱 特 征 曲线 类 型 及 应 用
何 坤
（ 都理工 大学能源学院 ） 成
摘 要 水驱特征 曲线 分析 法是矿场常 用的一种 经验统计 方法 在水驱油 田的动 态分析 中，人们发现 ，对于 已经进 入含 水期 开发 的 油田，累积产水量与 累积 产油量，水油比与 累积产油量在半对数坐标纸上 ，当含水 率达到 一定数值之后 ，可以拟 合一务直线，利用
