KFC 铜合金引线框架带材的连续挤压制造技术
孙海洋1 ，闫志勇2 ，樊志新1 （ 1 大连交通大学连续挤压工程研究中心，大连 116028； 2 大连康丰科技有限公司，大连 116100）
图 7 ～ 图 9 所示为其中一次生产试验过程的主轴 转速、挤压温度和主机电流动态信号采集曲线。
图 7 主轴转速动态信号采集曲线
图 8 挤压温度动态信号采集曲线
流增大。同时，挤压温度略有升高，见图 8。图 10 所 示为生产试验加工出的 KFC 铜合金引线框架带坯，按 照企业要求对直材进行检验，然后进行人工盘卷。采 用连续挤压法生产出的 KFC 引线框架带坯，产品形状 完整，尺寸规范，表面 光 洁，无 擦 伤，无 压 入 物，无 暗 渣，初步达到企业提出的产品质量要求。
两种方法的区别是，前者通过对半连续铸锭的热 轧，获得热轧卷坯，然后经过双面铣削，得到供高精度 冷轧 使 用 的 卷 坯，经 过 中 扎、热 处 理 和 精 轧 得 到 成 品 带材； 后者采用水平连铸或上引的方法直接得到卷 坯，后经类 似 工 序 得 到 成 品 带 材。 前 者 工 艺 成 熟，热 轧可 以 充 分 改 变 铸 造 组 织，但 热 轧、铣 面 等 工 序 的 加 入造 成 工 艺 流 程 长，设 备 投 资 增 加，使 成 品 的 生 产 周 期延长，成品率下降，而且生产成本高。而对于后者，
连续挤压法加工KFC引线框架材料与传统加工方法的比较
连续挤压法加工KFC引线框架材料与传统加工方法的比较提纲：一、引言A. 研究背景和意义B. 研究对象和内容C. 研究方法和步骤二、引线框架材料的特点和工艺要求A. 引线框架材料的种类和特点B. 工艺要求和加工难点三、连续挤压法加工KFC引线框架材料的原理和特点A. 连续挤压法加工原理和过程B. 连续挤压法加工的特点和优势四、传统加工方法加工KFC引线框架材料的方式和存在问题A. 传统加工方法的方式和流程B. 传统加工方法的存在问题和局限性五、连续挤压法加工KFC引线框架材料的应用实例和前景展望A. 连续挤压法加工KFC引线框架材料的应用实例B. 连续挤压法加工KFC引线框架材料的前景展望六、结论A. 结论和评价B. 参考文献注：KFC引线框架材料，即快餐店用的鸡肉油炸机的框架材料，一般为铝合金材料。
第一章：引言A.研究背景和意义随着餐饮业的高速发展，快餐店逐渐成为人们日常饮食的主要选择之一。
而快餐店中的炸鸡机、炸薯条机等烹饪设备的框架，作为支撑设备的重要部件，成为快餐店的核心设备之一。
快餐店中常用的鸡肉油炸机框架材料一般为铝合金材料，这种材料在制造、加工和使用过程中存在着一系列技术问题和挑战。
目前，传统的加工方法仍然是市场主流，采用的是常规的铣削、钻孔、切割等工艺加工，但这种传统方法在生产效率、产品质量、资源利用等方面都存在着一定的局限性。
因此，为了提高铝合金引线框架材料的制造效率和质量，社会对新型的加工技术进行了广泛研究。
B.研究对象和内容本文的研究对象是KFC引线框架材料，旨在比较连续挤压法加工与传统加工方法在制造KFC引线框架材料中的差异。
本文旨在通过比较不同加工方法的制造工艺、性能特点、优缺点和应用前景等方面，全面展现连续挤压法加工KFC引线框架材料的优点和潜力。
C.研究方法和步骤为了深入研究连续挤压法加工KFC引线框架材料与传统加工方法的差异，本文主要使用文献综述和实验对比方法。
文献综述主要搜集和分析国内外文献，了解不同加工方法的技术理论和发展趋势。
铜合金连续挤压工艺中的模具设计

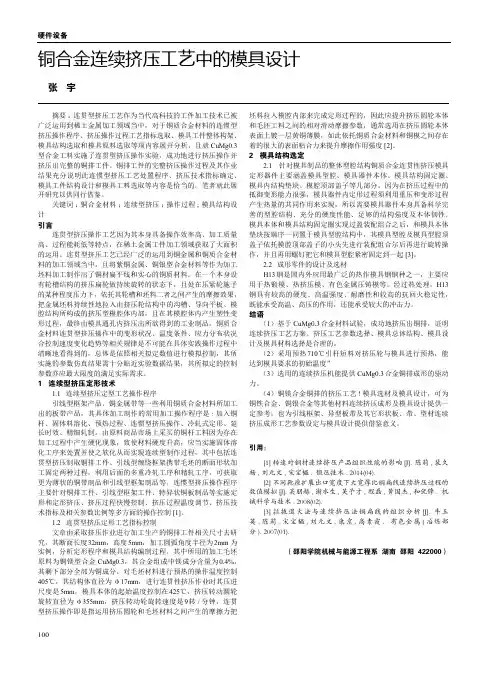

硬件设备100铜合金连续挤压工艺中的模具设计◆张 宇摘要：连贯型挤压工艺作为当代高科技的工件加工技术已被广泛运用到稀土金属加工领域当中，对于铜质合金材料的连惯型挤压操作程序、挤压操作过程工艺指标选取、模具工件整体构架、模具结构选取和模具原料选取等项内容展开分析，且就CuMg0.3型合金工料实施了连贯型挤压操作实验，成功地进行挤压操作并挤压出完整的铜排工件。
铜排工件的完整挤压操作过程及其作业结果充分说明此连惯型挤压工艺处置程序、挤压技术指标确定、模具工件结构设计和模具工料选取等内容是恰当的，笔者就此展开研究以供同行借鉴。
关键词：铜合金材料；连续型挤压；操作过程; 模具结构设计引言连贯型挤压操作工艺因为其本身具备操作效率高、加工质量高、过程能耗低等特点，在稀土金属工件加工领域获取了大面积的运用。
连贯型挤压工艺已经广泛的运用到铜金属和铜质合金材料的加工领域当中，且将紫铜金属、铜银型合金材料等作为加工坯料加工制作出了铜材扁平线和实心的铜质材料。
在一个本身设有轮槽结构的挤压扁轮做持续旋转的状态下，且处在压紧轮施予的某种程度压力下，依托其轮槽和坯料二者之间产生的摩擦效果，把金属坯料持续性地拉入由挤压轮结构中的沟槽、导向平板、模腔结构所构成的挤压型模腔体内部，且在其模腔体内产生塑性变形过程，最终由模具通孔内挤压出所欲得到的工业制品。
铜质合金材料连贯型挤压操作中的变形状况、温度条件、应力分布状况合控制速度变化趋势等相关规律是不可能在具体实践操作过程中清晰地看得到的，总体是依照相关拟定数值进行模拟控制，其所实施的参数仿真结果需十分贴近实验数据结果，其所拟定的控制参数亦应最大限度的满足实际需求。
1 连续型挤压定形技术1.1 连续型挤压定型工艺操作程序引线型框架产品、铜金属带等一些利用铜质合金材料所加工出的板带产品，其具体加工制作的常用加工操作程序是: 加入铜杆、固体料溶化、预热过程、连惯型挤压操作、冷轧式定形、延长时效、精细轧制。
铜及铜合金连续挤压技术的研究和应用
TLJ400 400 250 20
170
100~2000 1400
TLJ500 500 400 25
250
200~3800 2000
TLJ630 630 600 30
320
300~6400 3000
2 连续挤压技术在铜加工中的应用 与传统的挤压生产工艺相比，连续挤压技术取消了加热
连续挤压技术的工作原理如图 1 所示 ：模腔位于挤压轮 侧面，坯料在旋转挤压轮的带动下进入挤压腔内，在轮槽摩 擦力的作用下，坯料温度升高压力加大，达到一定值后便从 模孔中挤出，形成产品。产品的尺寸与形状取决于模具，只 需简单地更换模具即可生产出不同规格的产品。
图 1 连续挤压原理图 近年来连续挤压技术在理论研究、技术创新与设备研发 等方面也取得了较多的进展，主要包括 ：连续挤压金属变形 力学理论研究、连续挤压金属塑性变形过程的计算机数值模 拟、连续挤压设备三维制图技术与优化设计等。在装备方面 的主要技术创新包括 ：渐变冷却长寿命挤压轮、大扩展比组 合式腔体、全自动液压换向增压器、长寿命高温合金连续挤 压模具、连续挤压生产线计算机智能控制系统、杆坯料表面 清理设备、端驱动前铰式锁靴系统等 [1]。
L 前沿技术 eading-edge technology
铜及铜合金连续挤压技术的研究和应用
童金林
（浙江力博实业股份有限公司，浙江 绍兴 ３１２０００）
摘 要 ：本文介绍了连续挤压技术的工作原理和铜及铜合金连续挤压技术的研究进展和应用。
关键词 ：铜及铜合金 ；连续挤压
中图分类号 ：ＴＧ３７６
文献标识码 ：Ａ
1 连续挤压技术的工作原理 连续挤压技术是由英国斯普林菲尔德实验室提出的塑
性加工新技术，被誉为有色金属加工行业的一次技术革命。 我国连续挤压技术的发展始于上世纪八十年代中后期，通过 引进、吸收、消化得以不断提升。历经 30 多年的发展，我国 已成为连续挤压技术的设备生产大国和工艺技术应用大国， 工艺设备的应用涵盖了铜铝加工等多个行业、领域。从初创 时的仿制、改进，到现在的拥有自主知识产权的再创新，我 国已形成了完全具有自主知识产权的连续挤压关键技术体 系，并已具备国际先进水平。
KFC引线框架铜合金带材生产工艺[发明专利]
![KFC引线框架铜合金带材生产工艺[发明专利]](https://img.taocdn.com/s3/m/7a6f35726bec0975f565e210.png)
专利名称：KFC引线框架铜合金带材生产工艺专利类型：发明专利
发明人：李保成
申请号：CN201310548981.9
申请日：20131108
公开号：CN104630540A
公开日：
20150520
专利内容由知识产权出版社提供
摘要：本发明公开了一种KFC引线框架铜合金带材生产工艺，工艺流程包括熔铸-KFC连铸卷坯铣面-冷轧-钟罩退火-冷轧-连续退火炉退火-冷轧。
先经过钟罩退火再经过在连续退火炉中760℃退火，出现明显的再结晶组织，效果好，晶粒的分布也十分均匀。
提高了塑性加工性能和沉淀硬化效果。
申请人：青岛宏泰铜业有限公司
地址：266700 山东省青岛市平度市同和街道办事处驻地宏泰铜业有限公司
国籍：CN
更多信息请下载全文后查看。
KFC引线框架材料连续挤压产品气泡和夹杂缺陷的研究

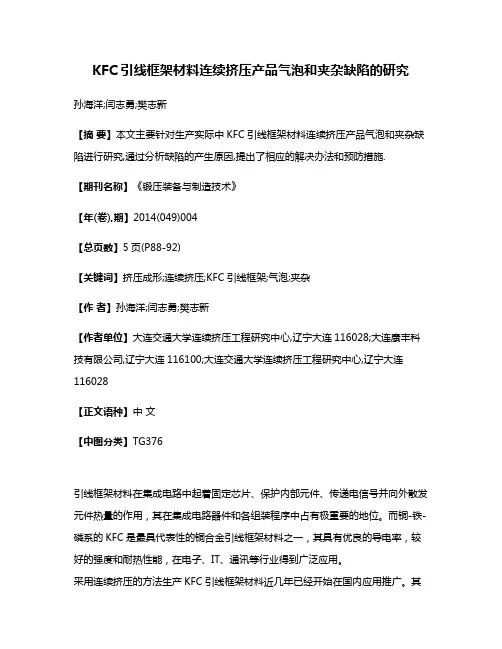

KFC引线框架材料连续挤压产品气泡和夹杂缺陷的研究孙海洋;闫志勇;樊志新【摘要】本文主要针对生产实际中KFC引线框架材料连续挤压产品气泡和夹杂缺陷进行研究,通过分析缺陷的产生原因,提出了相应的解决办法和预防措施.【期刊名称】《锻压装备与制造技术》【年(卷),期】2014(049)004【总页数】5页(P88-92)【关键词】挤压成形;连续挤压;KFC引线框架;气泡;夹杂【作者】孙海洋;闫志勇;樊志新【作者单位】大连交通大学连续挤压工程研究中心,辽宁大连116028;大连康丰科技有限公司,辽宁大连116100;大连交通大学连续挤压工程研究中心,辽宁大连116028【正文语种】中文【中图分类】TG376引线框架材料在集成电路中起着固定芯片、保护内部元件、传递电信号并向外散发元件热量的作用，其在集成电路器件和各组装程序中占有极重要的地位。
