纳米材料的表征与测试技术
纳米材料的表征与测试技术 作者：马翔（08级理学院 材料化学系 学生 081132班）
摘要 虽然许多研究人员已经涉足纳米技术这个领域的工作，但还有很多研究人员以及相关产业的从业人员刘一纳米材料还不是很熟悉，尤其是如何分析和表征纳米材料，如何获得纳米材料的一此特征信息。该文对纳米材料的一此常用分析和表征技术做了概括。主要从纳米材料的成分分析、形貌分析、粒度分析、结构分析以及表面界面分析等几个方而进行了简要阐述。 关键词：纳米材料;表征;测试技术 1纳米材料的表征方法 纳米材料的表征主要包括: 1化学成分; 2纳米粒子的粒径、形貌、分散状况以及物相和晶体结构; 3纳米粒子的表面分析。 1. 1化学成分表征 化学成分是决定纳米粒子及其制品性能的最基本因素。常用的仪器分析法主要是利用各种化学成分的特征谱线，如采用X射线荧光分析和电子探针微区分析法可对纳米材料的整体及微区的化学组成进行测定。而且还可以与扫描电子显微镜SEM配合，使之既能利用探测从样品上发出的特征X射线来进行元素分析，又可以利用二次电子、背散射电子、吸收电子信号等观察样品的形貌图像。即可以根据扫描图像边观察边分析成分，把样品的形貌和所对应微区的成分有机的联系起来，进一步揭示图像的本质。此外，还可以采用原子l发射光谱AES、原子吸收光谱AAS对纳米材料的化学成分进行定性、定量分析;采用X射线光电子能谱法XPS可分析纳米材料的表一面化学组成、原子价态、表面形貌、表面微细结构状态及表面能态分布等。 1.2纳米徽粒的衰面分析 (1)扫描探针显徽技术SPM 扫描探针显徽技术SPM以扫描隧道电子显微镜STM ,原子力显徽镜AFM、扫描力显微镜SFM 、弹道电子发射显徽镜BEEM、扫描近场光学显微镜SNOM等新型系列扫描探针显徽镜为主要实验技术，利用探针与样品的不同相互作用，在纳米级乃至原子级的水平 上研究物质表面的原子和分子的几何结构及与电子行为有关的物理、化学性质，在纳米尺度上研究物质的特性。 (2)谱分析法 ①紫外一可见光谱 由于(金属粒子内部)电子气(等离子体)共振激发或由于带间吸收，它们在紫外——可见光区具有吸收谱带。不同的元素离子具有其特征吸收谱。因此，通过紫外一可见光光谱，特别是与Mie理论的计算结果相配合时，能够获得关于粒子颗粒度、结构等方面的许多重要信息。此技术简单方便，是表征液相金属纳米粒子最常用的技术。另外，紫外一可见光谱可观察能级结构的变化，通过吸收峰位置变化可以考察能级的变化。 ②红外及拉曼光谱 因红外和拉曼光谱的强度分别依赖于振动分子的偶极矩变化和极化率的变化，因而，可用于揭示材料中的空位、间隙原子、位错、晶界和相界等方面的关系，提供相应信息，可用 作纳米材料分析，如硅纳米材料的表征。根据纳米固体材料的拉曼光谱进行计算，可望能够得到纳米表面原子的具体位置。 (3)场离子显微镜 FIM 场离子显微镜FIM是一种具有高放大倍数、高分辨率、并能直接观察表面原子的研究装置。这种技术利用成像气体原子在带正高压的针尖样品的附近被场离子化，然 后受电场加速，并沿着电场方向飞行到阴极荧光屏，在荧光屏上得到一个对应于针尖表面原子排列的所谓“场离子像”，即尖端表面的显徽图像。FIM能达到原子级分辨，可以比较直观地看到一个个原子的排列，便于从微观角度研究问题。FIM在固体表面研 究中占有相当的位置，尤其是在表面微结构与表面缺陷方面。 2 纳米材料的粒度分析
2.1粒度分析的概念 大部分固体材料均是由各种形状不同的颗粒构造而成，因此，细微颗粒材料的形状和大小对材料结构和性能具有贡要的影响。尤其对纳米材料，其颗粒大小和形状对材料的性能起着决定性的作用。因此，对纳米材料的颗粒大小、形状的表征和控制具有贡要意义。一般固体材料颗粒大小可以用颗粒粒度概念来表述。 对于不同原理的粒度分析仪器，其所依据的测量原理不同，其所测量的颗粒特性也不同。因此，它们只能进行有效对比，不能进行横向直接对比。由于粉体材料颗粒形状不可能都是均匀的球形，有各种各样的结构，因而，在大多数情况下，粒度分析仪所测的粒径是一种等效意义上的粒径，与实际的颗粒大小分布会有一定的差异，其只具有相对比较的意义。 由于粉体材料的颗粒大小分布较广，可从纳米级到毫米级，因此在描述材料粒度大小时，可以把颗粒按大小分为纳米颗粒、超细微粒、微粒、细粒、粗粒等种类。近年来，随着纳米科学和技术的迅猛发展，纳米材料的颗粒分布以及颗粒大小己经成为纳米材料表征的重要指标之一，其研究的粒度分布范围卞要在1——500nm之间，尤其是1——20nm之间的粒度，是纳米材料研究最关注的尺寸范围。 在纳米材料分析和研究中，经常遇到的纳米颗粒通常是指颗粒尺寸为纳米量级(1——100nm)的超细微粒。由于该类材料的颗粒尺寸为纳米量级，本身具有小尺寸效应、量了尺寸效应、表面效应和宏观量了隧道效应，因此，具有许多常规材料所不具备的特性。 2.2粒度分析的种类和适用范围 粒度的分析方法基本上可归纳为以下几种方法。传统的颗粒测量方法有筛分法、显微镜法、沉降法等。近年来发展的方法有激光衍射法、激光散射法、光子相干光谱法、电子显微镜图像分析法、基于布朗运动的粒度测量法和质谱法等。其中激光散射法和光子相干光谱法由于具有速度快、测量范围广、数据可靠、重现性好、自动化程度高、便于在线测量等优点而被广泛应用。
2. 2. 1显微镜法 显微镜法是一种测定颗粒粒度常用方法。光学显微镜测定范围为0. 8——150um，小于0. 8um者必须用电子显微镜观察。扫描电镜和透射电了显微镜常用于直接观察大小在1nm——5um范围内的颗粒，适合纳米材料的粒度大小和形貌分析。图像分析技术因其测量的随机性、统计性和直观性被公认为是测量结果与实际粒度分布吻合最好的测试技术。其优点是，直接观察颗粒形状，可以直接观察颗粒是否团聚。缺点是，取样代表性差，实验重现性差，测量速度变慢。 2.2.2电镜观察粒度分析 电镜法进行纳米材料颗粒度分析也是纳米材料研究最常用的方法，不仅可以进行纳米颗粒大小的分析，也可以对颗粒大小的分布进行分析，还可以得到颗粒形貌的数据。一般采用的电镜有扫描电镜和透射电镜，其进行粒度分布的主要原理是，通过溶液分散制样的方式把纳米材料样品分散在样品台上，然后通过电镜进行放大观察和照相。通过计算机图像分析程序就可以把颗粒大小及其分布以及形状数据统计出来。 3 纳米材料的形貌分析
3.1形貌分析的重要性 材料的形貌尤其是纳米材料的形貌是材料分析的贡要组成部分，材料的很多物理化学性能是由其形貌特征所决定的。对于纳米材料，其性能不仅与材料颗粒大小还与材料的形貌有重要关系。因此，纳米材料的形貌分析是纳米材料的重要研究内容。形貌分析主要内容是，分析材料的儿何形貌、材料的颗粒度、颗粒的分布以及形貌微区的成分和物相结构等方面。 2.2形貌分析的主要方法 纳米材料常用的形貌分析方法卞要有扫描电子显微镜(SEM) ,透射电了显微镜(TEM)、扫描隧道显微镜(STM)、原了力显微镜(AFM)法。扫描电镜和透射电镜形貌分析不仅可以分析纳米粉体材料，还可分析块体材料的形貌。其提供的信息主要有材料的几何形貌，粉体的分散状态，纳米颗粒的大小、分布，特定形貌区域的元素组成和物相结构。扫描电镜分析以提供从数纳米到毫米范围内的形貌图像。透射电镜具有很高的空间分辨能力，特别适合粉体材料的分析。其特点是样品使用量少，不仅可以获得样品的形貌、颗粒大小、分布，还可以获得特定区域的元素组成及物相结构信息。透射电镜比较适合纳米粉体样品的形貌分析，但颗粒大小应小于300 nm，否则电子束就不能穿透了。对块体样品的分析，透射电镜一般需要对样品需要进行减薄处理。扫描隧道显微镜卞要针对一些特殊导电固体样品的形貌分析，可以达到原子量级的分辨率，仅适合具有导电性的薄膜材料的形貌分析和表面原子结构分布分析，对纳米粉体材料不能分析。扫描原子力显微镜可以对纳米薄膜进行形貌分析，分辨率可以达到几十纳米，比扫描隧道显微镜差，但适合导体和非导体样品，不适合纳米粉体的形貌分析。总之，这四种形貌分析方法各有特点，电镜分析具有更多优势，但扫描隧道显微镜和原子力显微镜具有进行原位形貌分析的特点。 扫描电了显微镜之所以能放大很大的倍数，是因为基本电了束可以集中扫描一个非常小的区域(<10nm)，在用小于1keV能量的基本电了束扫描小于5nm的表面区域时，就能产生对微观形貌较高的灵敏度。 扫描电了显微镜的原理与光学成像原理相近。主要利用电了束切换可见光，利用电磁透镜代替光学透镜的一种成像方式。 扫描电镜的优点是:有较高的放大倍数，20倍——20万倍之间连续可调;有很大的景深，视野大，成像富有立体感，可直接观察各种试样凹凸不平表面的细微结构;试样制备简单。目前的扫描电镜都配有X射线能谱仪装置，这样可以同时进行显微组织形貌的观察和微区成分分析。因此，它像透射电镜一样是当今十分有用的科学研究仪器。 分辨率是扫描电镜的卞要性能指标。对微区成分分析而言，它是指能分析的最小区域;对成像而言，它是指能分辨两点之间的最小距离，分辨率大小由入射电子束直径和调节信号类型共同决定。电了束直径越小，分辨率越高。但由于成像信号不同，例如一次电了和背反射电子，在样品表面的发射范围也不同，从而影响其分辨率。 3纳米材料表面与界面分析 固体材料的表面与界面分析己发展为纳米薄膜材料研究的重要内容，特别是对于固体材料的元素化学态分析、元素三维分布分析以及微区分析。目前，'常用的表面和界面分析方法有：X射线光电子能谱（XPS）、俄歇电子能谱（AES) .静态二次离子质谱（SIMS)和离子散射谱(ISS)。其中XPS占了整个表面成分分析的500%,AES占了40% , SIM S占了8%。在这些表面与界面分析方法中，XPS的应用范围最广，可以适合各种材料的分析，尤其适合材料化学状态的分析，更适合于涉及到化学信息领域的研究。 目前，商用表面分析谱仪的高真空度可达10的负八次方Pa左右。在X射线光电子能谱仪和俄歇电子能谱仪中必须采用超高真空系统，主要是出于两个方面的原因，XPS和AES都是表面分析技术，如果分析室的真空度很差，在很短时间内清洁表面可能被真空中的残气体所覆盖。没有超高真空条件不可能获得真实的表面成分信息。 参考文献： 1. 川合知仁主编，陆求实译.图解纳米技术的应用。文出版社，2004. 2. 黄惠忠等.纳来米材料分析。北京:化学工业出版社.2003 3. 朱永法.纳来米材料表征与测试。北京:化学工业出版社，2006. 4. 胡松青.李琳等.现代颗粒度测量技术。现代化工，2002. 22 (2):58. 5. 黄惠忠.固体催化剂的研究方法第九章表而分析方法(上)。 石油化工.2001, 30( 4) : 324-339.
纳米材料的检测分析技术
分辨率较高，操作简单，但需要将样品进行镀金处理，且对生物样品有一定的损伤。
原子力显微镜技术
1
利用微悬臂上的一端针尖接触样品表面，通过检 测针尖与样品表面原子之间的相互作用力来获得 样品的形貌和成分信息。
2
可以观察纳米材料表面的原子级细节，对于研究 纳米材料的表面性质和界面行为具有重要意义。
02
可以检测纳米材料中的化学键振动和转动，从而推断出材料的
分子结构和化学组成。
可以用于表面增强拉曼散射(SERS)技术，提高检测灵敏度和分
03
辨率。
核磁共振技术
01
利用核自旋磁矩进行研究物质结构和化学键的检测技术。
02
可以提供分子内部结构和化学环境的信息，有助于了解纳米 材料的分子结构和化学组成。
通过对纳米材料的结构和 性能进行深入了解，为新 材料的研发提供指导和依 据。
评估环境影响
检测分析纳米材料在环境 中的分布、迁移和降解情 况，评估其对环境和生态 的影响。
检测分析技术的发展历程
起步阶段
成熟阶段
20世纪80年代初，随着纳米科技的兴 起，人们开始关注纳米材料的检测分 析技术。
21世纪初至今，检测分析技术不断优 化和完善，成为纳米科技领域的重要 支撑。
环境领域
用于水处理、空气净化和土壤 修复等。
医疗领域
用于药物输送、生物成像和癌 症治疗等。
电子信息领域
用于制造高性能计算机、电子 器件和光电器件等。
02
纳米材料检测分析技术概述
检测分析的目的和意义
确保产品质量
通过检测分析，确保纳米 材料的质量和性能符合预 期要求，保证产品的可靠 性和安全性。
纳米材料的表征方法之STM和AF
如果需要获取表面结构信息，STM更为适合；若主要关注 表面形貌，则AF更为合适。
实验条件与设备
考虑实验室现有设备和实验条件，包括真空度要求、样品 制备方式等，以确保实验的可行性和准确性。
05 STM和AF的未来发展
STM和AF的技术创新
新型探测器技术
利用新型探测器技术提高STM和 AF的灵敏度和分辨率，实现更精 确的纳米材料表征。
02 STM的基本原理及应用
STM的基本原理
STM的基本原理是基于量子力学和电子波动性的原理，通过测量针尖和样 品之间的微弱相互作用来获得表面形貌信息。
当针尖在样品表面扫描时，针尖和样品之间的隧道电流会发生变化，通过 测量这个电流的变化，可以获得表面形貌信息。
STM具有高分辨率和高灵敏度的特点，可以用于研究表面原子结构和电子 性质。
两者都需要极高的真空度
STM和AF的实验通常需要在高真空环境下进行，以减少表面污染和氧化。
两者都可以用于研究导体和绝缘体
STM和AF都可以用来研究导体、半导体和绝缘体的表面结构。
STM和AF的不同之处
信Байду номын сангаас获取方式不同
STM通过隧道电流检测表面结构，而AF通过测量光子反射率获取表 面形貌信息。
应用范围有差异
AF的分辨率很高，可以检测到单个原子，而且可以在大气环境下工作，不需要真 空条件。
AF在纳米材料表征中的应用
表面形貌观察
力学性能测试
AF可以用来观察纳米材料的表面形貌， 了解材料的表面粗糙度、颗粒大小等 信息。
AF可以用来测试纳米材料的力学性能， 如硬度、弹性模量等。
化学成分分析
通过AF的力曲线分析，可以了解不同 化学成分的原子间相互作用力的差异， 从而推断出材料的化学成分。
第五讲 纳米检测和表征技术
吸收与发射光谱分类
光谱分类名称 穆斯堡尔谱 X射线吸收谱 作用物质 原子核 原子(内层电子) 能级跃迁类型 原子核能级 电子能级跃迁 (低能级到高能级) 价电子能级跃迁 (低能级到高能级) 分子电子能级跃迁 (低能级到高能级) 分子振动能级跃迁 (低能级到高能级) 吸收或发射 辐射种类 γ 射线 X射线 Z>10的重元素, 自由(气态)原 子 自由(气态)原 子 备注
二、扫描探针显微镜发展 • 1981年，扫描隧道显微镜，第一种扫描探针显 微镜第一次实时观察单个原子； 1986年，原子力显微镜，弥补了STM只能观察 导电材料的不足； 1987，磁力显微镜、摩擦力显微镜 1988，静电力显微镜 1989，扫描电化学显微镜 1984-1992，扫描近场光学显微镜
•
电子探针
• 分辨率：1nm • 元素范围：Z = 4 ~ 92 • 主要功能：材料微 区化学成分分析
光谱分析方法概述
• 光谱分析是基于电磁辐射与材料相互作用产生的 特征光谱波长与强度进行材料分析的方法。 • 光谱分析方法的技术基础是电磁辐射与材料相互 作用而产生的辐射的吸收、发射、散射等。 • 光谱分析方法包括： 吸收光谱分析法 发射光谱分析法 散射光谱（拉曼散射谱）分析法
三种组织分析手段的比较
扫描探针显微镜 扫描电 子 显 微 镜 观察倍率 ×10000000 ×1000000 ×100000 ×10000
光学显微镜
×1000 ×100 ×10
分辨率
10000 10
1000 1
1001
0.1 0.0001
ｎｍ μｍ
OM
SEM
SPM
x射线衍射、电子衍射、中子衍射
一、X射线衍射分析
• X射线照射晶体，散射波相互干涉 ，在某些方向 上一致加强，即形成了晶体的衍射波。
纳米材料测试分析技术 ppt课件
纳米材料测 试分析技术
尺寸评估 结构表征 性能测量
电子显微分析
扫描探针分析
X-射线衍射分析
光谱分析
能谱分析
粒 ppt课件 度 分 析
1
天津理工大学纳米材料与技术研究中心
微观世界的探索
社会发展、科技进步总伴随着工具的完善和革新。 以显微镜来说吧，发展至今可以说是有了三代显 微镜。这也使得人们对于微观世界的认识越来越 深入，从微米级，亚微米级发展到纳米级乃至原 子分辨率。
ppt课件
5
一、电 子 显 微 分 析
电子显 微分析
透射电子显微镜（TEM）
+ 扫描电子显微镜（SEM）
X-射线能谱 分析( EDX)
电子探针显微分析(EPMA)
材料的形貌观察、材料的 表面和内部微结构分析
ppt课件
材料的微区成 分分析(微米)
6
透射电子显微分析
透射电子显微镜（简称透射电镜） Transmission Electron Microscope（TEM）
ppt课件
2
天津理工大学纳米材料与技术研究中心
第一代为光学显微镜
1830年代后期为M.Schleide
和 T.Schmann 所 发 明 ； 它 使
人类“看”到了致病的细菌、
微生物和微米级的微小物体，
对社会的发展起了巨大的促
进作用，至今仍是主要的显
微工具 。
ppt课件
3
天津理工大学纳米材料与技术研究中心
ppt课件 microscope”
8
普通透射电子显微镜（TEM）
透通过两个中间镜
之间的相互配合，可在较大范
围内调整相机长度和放大倍数。
纳米材料-第二章 纳米材料的表征方法
1.此法是利用化学溶液对物质的溶解作用达到减薄 样品的目的。
2.通常采用硝酸，盐酸，氢氟酸等强酸作为化学减 薄液，因而样品的减薄速度相当快。
透射电子显微镜样品制备纳米材料 Nanomaterials
制样步骤： a.将样品切片，边缘涂以耐酸漆，防止边缘因溶 解较快而使薄片面积变小； b.薄片洗涤，去除油污，洗涤液可为酒精，丙酮 等； c.将样品悬浮在化学减薄液中减薄； d.检查样品厚度，旋转样品角度，进行多次减薄 直至达到理想厚度，清洗。
透射电子显微镜样品制备纳米材料 Nanomaterials
制样步骤：
a.将样品捣碎； b.将粉末投入液体，用超声波振动成悬浮液，液 体可以是水，甘油，酒精等，根据试样粉末性质 而定； c.观察时，将悬浮液滴于附有支持膜的铜网上， 待液体挥发后即可观察。
透射电子显微镜样品制备纳米材料 Nanomaterials
• 它和物镜一样是短焦距强磁透镜。但是对投影 镜精度的要求不像物镜那么严格，因为它只是 把物镜形成的像做第三次放大。
• 具有很大的场深和焦深.
场深是指在保持象清晰的前提下，试样在物平面上下沿镜 轴可移动的距离，或者说试样超越物平面所允许的厚度。 焦深是指在保持象清晰的前提下，象平面沿镜轴可移动的 距离，或者说观察屏或照相底版沿镜轴所允许的移动距离 。
M M0 MI MP
需要提及的一点是： 增加中间镜的数量，可以增加放大倍数；但当达到显微镜有效放大倍 数时，再增加中间镜的数量已是徒劳的；因为此时显微镜所能提供的 分辨率已经达到极限，纵使继续放大，也无法分辨出更紧密的两点。
（3）投影镜
纳米材料 Nanomaterials
• 投影镜的功能是把中间镜形成的二次像及衍射 谱放大到荧光屏上，成为试样最终放大图像及 衍射谱。

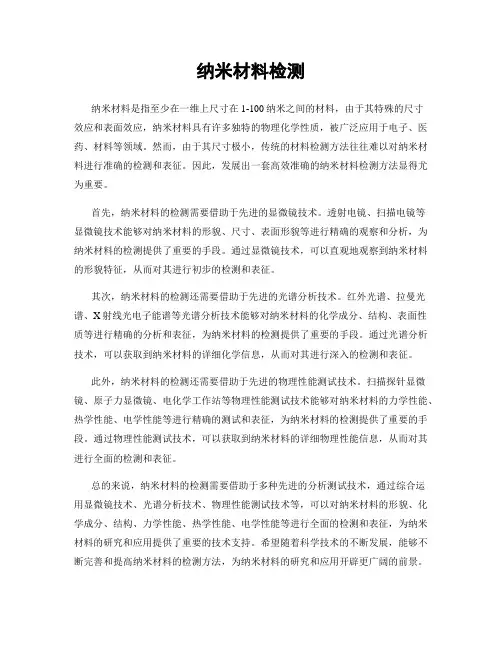

纳米材料检测
纳米材料检测纳米材料是指至少在一维上尺寸在1-100纳米之间的材料，由于其特殊的尺寸效应和表面效应，纳米材料具有许多独特的物理化学性质，被广泛应用于电子、医药、材料等领域。
然而，由于其尺寸极小，传统的材料检测方法往往难以对纳米材料进行准确的检测和表征。
因此，发展出一套高效准确的纳米材料检测方法显得尤为重要。
首先，纳米材料的检测需要借助于先进的显微镜技术。
透射电镜、扫描电镜等显微镜技术能够对纳米材料的形貌、尺寸、表面形貌等进行精确的观察和分析，为纳米材料的检测提供了重要的手段。
通过显微镜技术，可以直观地观察到纳米材料的形貌特征，从而对其进行初步的检测和表征。
其次，纳米材料的检测还需要借助于先进的光谱分析技术。
红外光谱、拉曼光谱、X射线光电子能谱等光谱分析技术能够对纳米材料的化学成分、结构、表面性质等进行精确的分析和表征，为纳米材料的检测提供了重要的手段。
通过光谱分析技术，可以获取到纳米材料的详细化学信息，从而对其进行深入的检测和表征。
此外，纳米材料的检测还需要借助于先进的物理性能测试技术。
扫描探针显微镜、原子力显微镜、电化学工作站等物理性能测试技术能够对纳米材料的力学性能、热学性能、电学性能等进行精确的测试和表征，为纳米材料的检测提供了重要的手段。
通过物理性能测试技术，可以获取到纳米材料的详细物理性能信息，从而对其进行全面的检测和表征。
总的来说，纳米材料的检测需要借助于多种先进的分析测试技术，通过综合运用显微镜技术、光谱分析技术、物理性能测试技术等，可以对纳米材料的形貌、化学成分、结构、力学性能、热学性能、电学性能等进行全面的检测和表征，为纳米材料的研究和应用提供了重要的技术支持。
希望随着科学技术的不断发展，能够不断完善和提高纳米材料的检测方法，为纳米材料的研究和应用开辟更广阔的前景。
纳米材料的电子性能测试方法
纳米材料的电子性能测试方法随着纳米科技的快速发展，纳米材料作为一种新兴材料，在能源、光电子、生物医学等领域展现出了巨大的应用潜力。
而对纳米材料的电子性能进行准确测试和评估，则是研究和应用纳米材料的关键之一。
本文将重点介绍几种常用的纳米材料电子性能测试方法。
1. 透射电子显微镜(TEM)观察法透射电子显微镜是一种能够观察到材料原子级别细节的高分辨率显微镜。
通过TEM观察，可以对纳米材料的晶体结构、晶格缺陷、晶粒尺寸等进行直接观测和表征，从而间接评估纳米材料的电子性能。
虽然该方法不直接提供材料的电子导电性等信息，但是可以作为纳米材料结构特性与性能之间的关联。
2. 扫描探针显微镜(SPM)测试法扫描探针显微镜是一种基于原子力、电导和磁力等相互作用的表面显微镜，可以实现对材料表面形貌和电子性能的同时测试。
通过探针与纳米材料表面相互作用的信号，可以获得纳米材料的电子导电性、介电性、磁性等信息。
常用的SPM技术包括原子力显微镜(AFM)和电子能谱显微镜(ESPM)等，这些方法具有高分辨率、无需制备样品等优点。
3. 微焦电子能谱分析(XPS)测试法微焦电子能谱分析是一种通过测量材料表面电子能量分布来分析其成分和化学状态的表征方法。
通过X射线照射材料表面，可以激发出材料表面的电子，然后测量电子的能量分布和强度，从而得到纳米材料的化学成分和电子态信息。
XPS可以提供材料的表面成分、化学键状态、电子离子态以及原子之间的键长等信息，对于纳米材料的表面化学性能和光电子性能的研究具有重要价值。
4. 电化学测试法电化学测试是通过测量材料在外加电场或电流作用下的电流响应来评估其电子性能的方法。
对于纳米材料而言，电化学测试可以用于评估其导电性、电化学储能性能等方面的性能。
常见的电化学测试方法包括循环伏安法、电阻率测试、电化学阻抗谱等。
通过这些测试技术，可以了解纳米材料的电荷传输、传导机制以及电化学反应特性。
总结起来，纳米材料的电子性能测试方法包括透射电子显微镜观察法、扫描探针显微镜测试法、微焦电子能谱分析测试法以及电化学测试法等。
纳米电化学表征技术
纳米电化学表征技术纳米电化学表征技术是一种将纳米材料的电化学性质进行定量或定性研究的技术。
纳米材料具有特殊的物理和化学性质，因此对其进行深入的表征研究对于理解其性能和应用具有重要的意义。
纳米电化学表征技术可以提供关于纳米材料界面电荷转移、电化学反应动力学和电化学机制等方面的信息，可以帮助我们更好地设计和制备纳米材料以满足不同的应用需求。
纳米电化学表征技术主要包括扫描电化学显微镜（SECM）、原子力显微镜（AFM）、电化学交流阻抗谱（EIS）和电化学纳米探针（ENP）等。
这些技术各具特点，可以提供不同方面的信息。
首先，扫描电化学显微镜（SECM）是一种可以在纳米尺度下进行电化学实验的技术。
它利用纳米电极与待测电极之间的电荷转移过程，通过扫描电极的位置和电流信号变化来确定样品表面的电荷转移性质。
SECM可以获得高分辨率的电化学图像，可以研究电极和溶液之间的相互作用以及电化学反应的机制。
其次，原子力显微镜（AFM）是一种通过探测原子、分子间力作用力的显微镜。
它可以实时观察纳米材料的表面形貌和力学性质，同时可以进行局部电化学测试。
通过在AFM探头上加上一个电化学电极，可以实现原子分辨率下的电化学测量，例如测量电流-电压曲线和电子空穴寿命等。
第三，电化学交流阻抗谱（EIS）是一种研究电化学反应动力学和电化学界面的技术。
它通过在待测系统中加入一个交变电压信号，观察系统对不同频率交变电压的响应来反推电化学反应的动力学参数。
在纳米尺度下，EIS可以提供关于纳米电极和电解质间界面的电化学性质信息，例如电荷转移电阻、电解质扩散系数等。
最后，电化学纳米探针（ENP）是一种用于纳米尺度电化学测试和成像的新型探针。
它利用扫描电子显微镜（SEM）和离子或电子束在纳米尺度下与样品表面的相互作用，实现纳米尺度的电化学测量和成像。
ENP可以获得高空间分辨率的电流-电压曲线图像，可以研究纳米尺度下电化学反应动力学和材料性质。
纳米电化学表征技术的发展使得我们能够更深入地了解纳米材料的电化学性质，并可以从电化学反应机制、催化性能、电化学传感器等方面对纳米材料进行定量和定性研究。
纳米材料表征技术
非弹性散射电子：这些电子在穿过样品时损失了部分能 量，方向也有微小变化。用于电子能量损失谱，提供成分 和化学信息。也能用于特殊成像或衍射模式。
技术概述
材料的传输性能与材料内部参数所产生的流有关，由广义力 与所产生的流之间的比例常数来表征，如电导率、扩散系数 等。
材料还有一些难以用单项性能进行评价的特征，如两种材 料之间可接合性、材料的可加工性、抗腐蚀性等。有一些材 料性能随使用环境的要求更难描述，如使用于生物体内的材 料所要求的生体性能、在空间条件下合金的凝固性能等。 在 材料中运动的载流子由于某一方向受约束，当约束尺度小于 运动粒子的自由程时，表现出一定的量子特性。电子的平均 自由程在数十纳米范围，因此一些纳米结构显示电学的量子 性质。无论是孤立对该纳米结构进行性能测量还是把它与另 一些部件连接成一个系统进行量子特性的测量，都面临局域 和信号与噪声比的挑战，这是纳米结构测量中的特有问题。
主要表征方法和用途表征分析方法名称英文简称主要用途低能电子衍射leed有序原子结构分析透射电子显微镜tem样品形貌像扫描电子显微镜sem样品形貌像扫描隧道显微镜stm样品形貌像原子力显微镜afm样品形貌像x射线光电子能谱学xps成分分析俄歇电子能谱学aes成分分析现势谱学aps成分分析紫外光电子能谱学ups电子结构分析角分解光电子能谱学arpes电子结构分析拉曼散射谱raman原子态分析常用的纳米材料的表征分析方法名称及主要用途当聚焦电子束照射到材料样品上如果入射束有足够的束流以产生显微分析所需的信那么电子与样品相互作用所产生的信息可以为材料工作者提供丰富的资料
第三讲 纳米材料测试技术
扫描隧道电镜STM（02）
扫描隧道显微镜(STM)的特点3
3、扫描隧道显微镜的针尖还可以用来移动和操纵 单个的原子和分子，这是其他任何类型的显微镜 都做不到的.所以扫描隧道显微镜也是纳米科学技 术研究的重要工具，1993年，中科院北京真空物 理实验室的科学家们就利用扫描隧道显微镜操纵 硅晶体表面的原子，在200 nm×200nm的尺度上 成功地写出了“中国”两字(如图所示)，其中笔 画的线条宽度仅为10nm.
5.(扫描电镜SEM) 实例 1
扫描电子显微镜（SEM）观察纤维电极材料的表面特点。
(扫描电镜SEM) 实例 1
扫描电子显微镜（SEM）下观察的纳米Ag丝的特点。
(扫描电镜SEM) 实例 3
(透射电镜TEM) 实例 1
IV. 透射电镜TEM
1.透射电镜TEM实物
2.透射电镜(TEM) 工作原理
3. 扫描电镜(SEM)工作原理：
4.扫描电镜SEM用途及样品准备
扫描电子显微镜（SEM）主要用于观察材料 的表面特点、外观形态、聚集状态、颗粒粒径等 （统计）特征。 待分析样品的制备（准备）： 1）块体、粉体可直接观察； 2）纳米粉体的聚合体可先超声波分散处理 （以酒精或水为介质），然后将分散好的浑浊液 滴在物台或滤纸上干燥。
二、物相定量分析
1.基本原理 定量分析的任务是确定物质(样品)中各组成相的 相对含量。 由于需要准确测定衍射线强度，因而定量分析一 般都采用衍射仪法。 设样品中任意一相为j，其某(HKL)衍射线强度为 Ij，其体积分数为fj，样品(混合物)线吸收系数为； 定量分析的基本依据是： Ij随fj的增加而增高；但由于样品对X射线的吸收， Ij亦不正比于fj，而是依赖于Ij与fj及之间的关系。
衍射花样的指数标定 点阵常数（晶胞参数）测定 晶体对称性（空间群）的测定 等效点系的测定
