【CN209512702U】一种内孔中心位置度检具【专利】

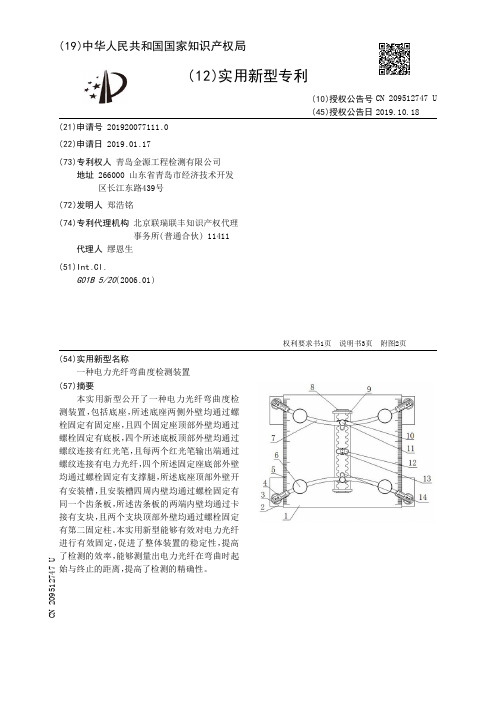

【CN209512747U】一种电力光纤弯曲度检测装置【专利】
实用新型内容 [0004] 本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种电力光纤弯 曲度检测装置。 [0005] 为了实现上述目的，本实用新型采用了如下技术方案： [0006] 一种电力光纤弯曲度检测装置，包括底座，所述底座两侧外壁均通过螺栓固定有 固定座 ，且四个固定座顶部外壁均通过螺栓固定有底板 ，四个所述底板顶部外壁均通过螺 纹连接有红光笔 ，且每两个红光笔输出端通过螺纹连接有电 力光纤 ，四个所述固定座底部 外壁均通过螺栓固定有支撑腿 ，所述底座顶部外壁开有安装槽 ，且安装槽四 周内壁均通过 螺栓固定有同 一个齿条板 ，所述齿条板的 两端内壁均通过卡接有支块 ，且两个支块顶部外 壁均通过螺栓固定有第二固定柱，两个所述第二固定柱相对一侧外壁均通过螺栓固定有卡 扣，且两个第二固定柱一侧外壁均开有插孔。 [0007] 优选的，所述齿条板中间内壁卡接有固定架，且固定架顶部外壁通过焊接有两个 卡块。 [0008] 优选的，所述底座顶部两侧外壁均通过螺栓固定有刻度尺，且底座顶部外壁均通 过螺栓固定有四个第一固定柱。 [0009] 优选的，四个所述第一固定柱两侧外壁均开有连接孔，且四个第一固定柱底部内 壁通过螺栓固定有安装座。 [0010] 优选的，四个所述安装座底部内壁通过螺栓固定有复位弹簧，且四个安装座两侧 外壁均开有通孔。 [0011] 优选的，四个所述复位弹簧顶部外壁均通过焊接有连接轴，且四个连接轴顶部外 壁均焊接有凸块。 [0012] 优选的，四个所述第一固定柱顶部外壁均开有连通孔，且连接孔与通孔位于同一 个水平线上。
6 .根据权利要求5所述的一种电力光纤弯曲度检测装置，其特征在于，四个所述复位弹 簧（19）顶部外壁均通过焊接有连接轴（20），且四个连接轴（20）顶部外壁均焊接有凸块。
7 .根据权利要求3所述的一种电力光纤弯曲度检测装置，其特征在于，四个所述第一固 定柱（6）顶部外壁均开有连通孔，且连接孔（17）与通孔位于同一个水平线上。
【CN209542407U】一种剥离强度测定夹具【专利】
( 12 )实 用新型专利
(21)申请号 201920003460 .8
(22)申请日 2019 .01 .02
(73)专利权人 深圳市高捷力科技有限公司 地址 518109 广东省深圳市龙华新区大浪 街道华宁路及丽荣路交汇处国乐（昌 毅工业厂区）产业园4栋3楼305房
(72)发明人 李海涛
(74)专利代理机构 广州胜沃园专利代理有限公 司 44416
代理人 张帅
(51)Int .Cl . G01N 19/04(2006 .01) G01N 3/04(2006 .01)
(10)授权公告号 CN 209542407 U (45)授权公告日 2019.10.25
( 54 )实用新型名称 一种剥离强度测定夹具
( 57 )摘要 本实用新型公开了一种剥离强度测定夹具，
包括底板、底座、导向轴、固定支架、把手、活动关 节 、拉 力计 、轴卡 、快速夹钳 和固定座 ，所述底座 为圆 环形 ，并安装在底板上 ；所述导向 轴竖直插 入底座内 ；所述固定支架固定在导向轴上，所述 固定支架上安装有滑轨；所述把手固定在固定支 架的 一 侧 ；所述拉 力计固定在滑轨上 ；所述活 动 关节的 一端与把手连接 ，另一端与拉 力计连接 ； 所述轴卡固定在拉力计底面；所述快速夹钳安装 在底板上 ；所述固定座安装在底板上 ，所述固定 座位于轴卡正下方。本实用新型的剥离强度测定 夹具操作过程简单快速，结构紧凑，测试精确，大 大提高了测试的效率，降低了测试成本。
实用新型内容： [0003] 针对现有技术不足，本实用新型提供一种剥离强度测定夹具，本实用新型的剥离 强度测定夹具测试精度高、装置简单紧凑，测试时间短，操作简便迅速。 [0004] 本实用新型所要解决的技术问题采用以下技术方案来实现： [0005] 一种剥离强度测定夹具，包括底板、底座、导向轴、固定支架、把手、活动关节、拉力 计、轴卡、快速夹钳和固定座， [0006] 所述底座为圆环形，并安装在底板上； [0007] 所述导向轴竖直插入底座内； [0008] 所述固定支架固定在导向轴上，所述固定支架上安装有滑轨； [0009] 所述把手固定在固定支架的一侧； [0010] 所述拉力计固定在滑轨上； [0011] 所述活动关节的一端与把手连接，另一端与拉力计连接； [0012] 所述轴卡固定在拉力计底面； [0013] 所述快速夹钳安装在底板上； [0014] 所述固定座安装在底板上，所述固定座位于轴卡正下方。 [0015] 作为本实用新型的一种优化，所述快速夹钳的数量为两个，分别设置于固定座两 侧。 [0016] 作为本实用新型的一种优化，所述底板上设置有用于加固底座的加固板，所述加 固板通过螺栓与底板固定。 [0017] 作为本实用新型的一种优化，所述底板底面上设置有脚垫。 [0018] 本实用新型的有益效果在于： [0019] 本实用新型的剥离强度测定夹具将工件的上端与轴卡固定，下端与快速夹钳固 定，随后拉动把手，带动拉力计竖直向上走，直至工件的上下端脱离，读取拉力计的读数，确 定最大拉力；本实用新型的剥离强度测定夹具操作过程简单快速，结构紧凑，测试精确，大 大提高了测试的效率，降低了测试成本。
【CN209512775U】一种激光位移传感器的校准装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920435321.2(22)申请日 2019.04.02(73)专利权人 厦门市计量检定测试院地址 361000 福建省厦门市湖滨南路170号四楼(72)发明人 郑伟峰 蒋淑恋 郑尚榜 谢汉斌 陈炯宇 (74)专利代理机构 深圳市博锐专利事务所44275代理人 张明(51)Int.Cl.G01B 11/02(2006.01)(54)实用新型名称一种激光位移传感器的校准装置(57)摘要本实用新型提供了一种激光位移传感器的校准装置，包括激光校准组件、导轨、光栅尺和支架；导轨上沿轴向依次设有两个感应件；支架位于两个感应件之间且沿导轨的轴向可移动设置；激光校准组件包括沿导轨轴向依次对应设置的激光干涉仪、分光镜和反光镜，反光镜设于支架上；光栅尺与导轨平行设置；支架上设有转盘，转盘可转动设置，使得放置于转盘上的待校准的激光位移传感器的感应端朝向任意一个感应件。
所述激光位移传感器的校准装置操作方便且适用性更强。
权利要求书1页 说明书4页 附图1页CN 209512775 U 2019.10.18C N 209512775U权 利 要 求 书1/1页CN 209512775 U1.一种激光位移传感器的校准装置，其特征在于，包括激光校准组件、导轨、光栅尺和支架；所述导轨上沿轴向依次设有两个感应件；所述支架位于两个感应件之间且沿导轨的轴向可移动设置；所述激光校准组件包括沿导轨轴向依次对应设置的激光干涉仪、分光镜和反光镜，所述反光镜设于支架上；所述光栅尺与导轨平行设置；所述支架上设有转盘，所述转盘可转动设置，使得放置于转盘上的待校准的激光位移传感器的感应端朝向任意一个感应件。
2.根据权利要求1所述的激光位移传感器的校准装置，其特征在于，所述导轨的数目为两个。
3.根据权利要求1所述的激光位移传感器的校准装置，其特征在于，两个的所述感应件分别设于导轨的两个端部。

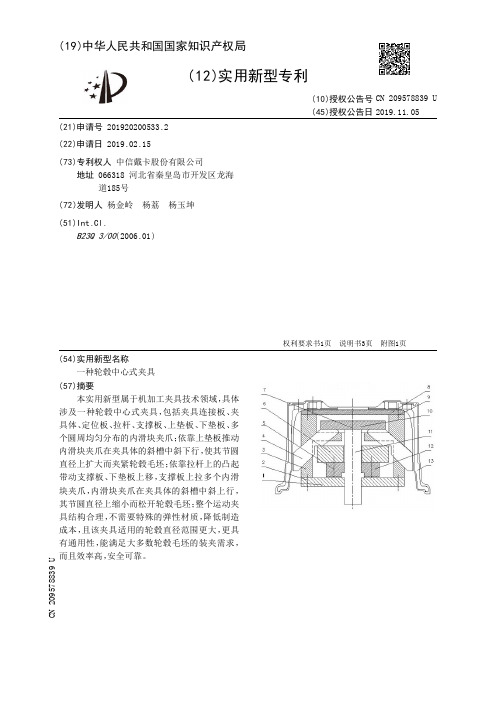

【CN209578839U】一种轮毂中心式夹具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920200533.2(22)申请日 2019.02.15(73)专利权人 中信戴卡股份有限公司地址 066318 河北省秦皇岛市开发区龙海道185号(72)发明人 杨金岭 杨荔 杨玉坤 (51)Int.Cl.B23Q 3/00(2006.01)(54)实用新型名称一种轮毂中心式夹具(57)摘要本实用新型属于机加工夹具技术领域，具体涉及一种轮毂中心式夹具，包括夹具连接板、夹具体、定位板、拉杆、支撑板、上垫板、下垫板、多个圆周均匀分布的内滑块夹爪；依靠上垫板推动内滑块夹爪在夹具体的斜槽中斜下行，使其节圆直径上扩大而夹紧轮毂毛坯；依靠拉杆上的凸起带动支撑板、下垫板上移，支撑板上拉多个内滑块夹爪，内滑块夹爪在夹具体的斜槽中斜上行，其节圆直径上缩小而松开轮毂毛坯；整个运动夹具结构合理，不需要特殊的弹性材质，降低制造成本，且该夹具适用的轮毂直径范围更大，更具有通用性，能满足大多数轮毂毛坯的装夹需求，而且效率高，安全可靠。
权利要求书1页 说明书3页 附图1页CN 209578839 U 2019.11.05C N 209578839U权 利 要 求 书1/1页CN 209578839 U1.一种轮毂中心式夹具，包括夹具连接板、夹具体、定位板、拉杆，夹具体为中空的圆筒形结构，夹具体上面固定连接定位板，夹具体底面固定连接夹具连接板，夹具连接板中部开设第一通孔，拉杆穿过第一通连接外部推拉机构，其特征在于：还包括支撑板、上垫板、下垫板、多个圆周均匀分布的内滑块夹爪，上垫板、支撑板、下垫板位于夹具体内，上垫板固定在拉杆上端，支撑板和下垫板固定连接在一起，并且支撑板和下垫板中心位置分别开设第二通孔和第三通孔，拉杆穿过第二通孔和第三通孔，夹具体在内滑块夹爪相应位置设置向外向下的斜槽，内滑块夹爪置于夹具体斜槽中，内滑块夹爪上端接触上垫板底面，内滑块夹爪下端接触轮毂毛坯内壁，内滑块夹爪的底面开设有卡槽，支撑板卡在卡槽内，在拉杆位于夹具连接板和下垫板之间的位置设置一圈凸起，凸起处截面的宽度大于第一通孔和第三通孔的直径；拉杆下拉带动上垫板，上垫板下压多个内滑块夹爪，内滑块夹爪在夹具体的斜槽中斜下行，其节圆直径上扩大，内滑块夹爪通过与轮毂毛坯内壁紧抵而夹紧轮毂毛坯；拉杆上推带动上垫板上行，拉杆上的凸起带动支撑板、下垫板上移，支撑板上拉多个内滑块夹爪，内滑块夹爪在夹具体的斜槽中斜上行，其节圆直径上缩小，内滑块夹爪与轮毂毛坯内壁脱离而松开轮毂毛坯。
【CN209722342U】一种具有夹持功能的电镀装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920315667.9(22)申请日 2019.03.13(73)专利权人 天津市仁意江山镀锌有限公司地址 301699 天津市静海县双塘高档五金制品产业园(72)发明人 崔汝健 (74)专利代理机构 北京东方盛凡知识产权代理事务所(普通合伙) 11562代理人 牟炳彦 高成树(51)Int.Cl.C25D 17/02(2006.01)C25D 17/06(2006.01)C25D 21/10(2006.01)C25D 7/04(2006.01)(54)实用新型名称一种具有夹持功能的电镀装置(57)摘要本实用新型公开了一种具有夹持功能的电镀装置，包括镀管本体和开口向上呈箱体结构的电镀池，所述电镀池的内壁靠近中部固定有开口朝向中部的C型钢滑轨，且C型钢滑轨的滑槽内滑动连接有内设空腔呈长方体结构的驱动箱，所述驱动箱靠近电镀池中央的一侧外壁固定有支撑管，且支撑管的圆周内壁卡接有管座，所述管座的圆周内壁卡接有内螺纹管，且内螺纹管内螺接有传动螺杆，所述传动螺杆的两端圆周外壁分别套接有齿轮条和锥形帽。
本实用新型中，在传动螺杆转动的时候可以带动锥形帽向左移动，进而将弧形杆的弧度弯曲的更大，四至六个弧形杆弓起之后即可紧紧贴向镀管本体的内壁，此时即可露出两端的管口，提高了被电镀的面积。
权利要求书1页 说明书3页 附图2页CN 209722342 U 2019.12.03C N 209722342U权 利 要 求 书1/1页CN 209722342 U1.一种具有夹持功能的电镀装置，包括镀管本体(4)和开口向上呈箱体结构的电镀池(1)，其特征在于，所述电镀池(1)的内壁靠近中部固定有开口朝向中部的C型钢滑轨(10)，且C型钢滑轨(10)的滑槽内滑动连接有内设空腔呈长方体结构的驱动箱(11)，所述驱动箱(11)靠近电镀池(1)中央的一侧外壁固定有支撑管(15)，且支撑管(15)的圆周内壁卡接有管座(19)，所述管座(19)的圆周内壁卡接有内螺纹管(7)，且内螺纹管(7)内螺接有传动螺杆(6)，所述传动螺杆(6)的两端圆周外壁分别套接有齿轮条(12)和锥形帽(17)，所述管座(19)的端部均布有四至六个弧形杆(5)，且四至六个弧形杆(5)的端部设置有同一个推力球轴承(16)。

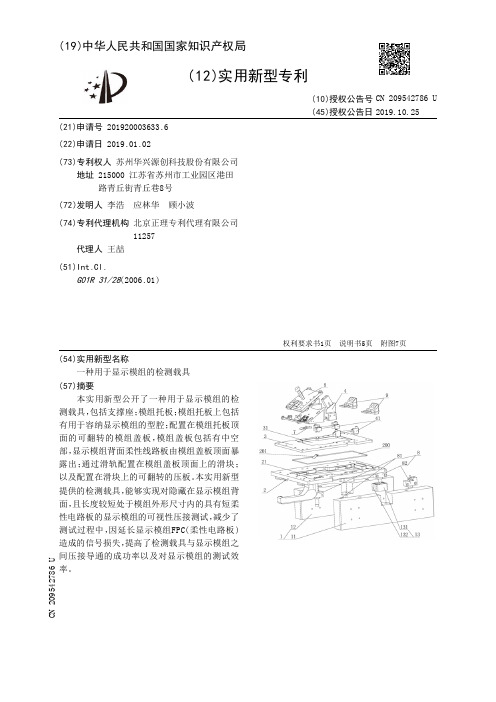

【CN209542786U】一种用于显示模组的检测载具【专利】
( 12 )实 用新型专利
(21)申请号 201920003633 .6
(22)申请日 2019 .01 .02
(73)专利权人 苏州华兴源创科技股份有限公司 地址 215000 江苏省苏州市工业园区港田 路青丘街青丘巷8号
(72)发明人 李浩 应林华 顾小波
测载具，包括支撑座；模组托板；模组托板上包括 有用于容纳显示模组的型腔；配置在模组托板顶 面的可翻转的模组盖板 ，模组盖板包括有中空 部，显示模组背面柔性线路板由模组盖板顶面暴 露出 ；通过滑轨配置在模组盖板顶面上的 滑块 ； 以及配置在滑块上的可翻转的压板。本实用新型 提供的检测载具，能够实现对隐藏在显示模组背 面，且长度较短处于模组外形尺寸内的具有短柔 性电路板的显示模组的可视性压接测试，减少了 测试过程中，因延长显示模组FPC( 柔性电路板 ) 造成的 信号损失 ，提高了检测载具与显示模组之 间 压接导通的 成 功率以 及对显示模组的 测试效 率。
实用新型内容 [0004] 鉴于上述问题，本实用新型要解决的技术问题是提供一种用于显示模组的检测载 具。该检 测载具能 够保证显示模组压接过程的 可视性 ，提高了其与检 测载具之间的 压接成 功率，减少了因FPC延长而造成的信号损失。 [0005] 为解决上述技术问题，本实用新型采用下述技术方案： [0006] 一种用于显示模组的检测载具，所述检测载具包括： [0007] 支撑座； [0008] 模组托板，所述模组托板被配置为可翻转的设置在所述支撑座上；所述模组托板 上包括有用于容纳显示模组的型腔，所述型腔中央镂空用于将显示模组的显示面由模组托 板底面暴露出； [0009] 配置在所述模组托板上方的可相对于模组托板滑动的滑块；以及 [0010] 配置在所述滑块上的可翻转的压板； [0011] 其中，所述滑块包括有形成于所述滑块顶面的后端高、前端低的固定斜面，该固定 斜面的前端延伸至所述滑块的前端面边沿；所述固定斜面上包括有由固定斜面向内凹陷形 成的用于容纳定位显示模组柔性线路板的型槽； [0012] 所述压板的至少部分可压覆在所述固定斜面上，且所述压板上包括有与所述型槽 对应的用于与显示模组柔性线路板形成电连接的插接器。 [0013] 此外，优选地方案是，所述检测载具还包括有配置在所述模组托板顶面的可翻转 的 模组盖板 ，所述模组盖板包括有贯穿所述模组盖板两 侧表面的中空部 ，所述中空部 用于 将显示模组背面柔性线路板由模组盖板顶面暴露出； [0014] 所述滑块通过滑轨配置在所述模组盖板的顶面上。 [0015] 此外，优选地方案是，所述型槽贯穿所述滑块的前端面。 [0016] 此外，优选地方案是，所述检测载具还包括有位于所述滑块前端面外侧的吸附件。 [0017] 此外，优选地方案是，所述检测载具还包括有结合固定在所述滑块上的铲头，该铲
【CN209707232U】一种金属材料抗拉强度检测装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920288661.7(22)申请日 2019.03.07(73)专利权人 深圳市天博检测技术有限公司地址 518000 广东省深圳市龙华新区大浪街道龙观西路39号龙城工业区综合楼(72)发明人 谢麟 刘燕 (74)专利代理机构 北京国坤专利代理事务所(普通合伙) 11491代理人 赵红霞(51)Int.Cl.G01N 3/02(2006.01)G01N 3/04(2006.01)G01N 3/08(2006.01)(54)实用新型名称一种金属材料抗拉强度检测装置(57)摘要本实用新型公开了一种金属材料抗拉强度检测装置，包括横向固定杆、数字操控屏、上固定板、减震套杆、支撑杆、上固定金属转筒、转盘、防滑握把、控制转盘、移动固定块、下固定金属转筒、防滑底座、固定槽、转轴和接线口。
本实用新型的有益效果是：减震套杆保证装置的正常运行，且延长检测装置的使用寿命，转盘方便检测金属材料的抗扭曲程度和抗拉强度，增加装置的功能性与数据的准确性，控制转盘方便精准控制，提高工作效率，且方便在断电的情况下继续工作，上固定金属转筒和下固定金属转筒构成夹紧装置，且二者固定槽部分为转动连接，方便检测装置对金属材料的固定，确保整个检测流程的顺利进行，防止金属材料松动。
权利要求书1页 说明书3页 附图3页CN 209707232 U 2019.11.29C N 209707232U权 利 要 求 书1/1页CN 209707232 U1.一种金属材料抗拉强度检测装置，其特征在于：包括横向固定杆(1)、数字操控屏(2)、上固定板(3)、减震套杆(4)、支撑杆(5)、上固定金属转筒(6)、转盘(7)、防滑握把(8)、控制转盘(9)、移动固定块(10)、下固定金属转筒(11)、防滑底座(12)、固定槽(13)、转轴(14)和接线口(15)；所述横向固定杆(1)固定在两个类三角支架之间，且其位于整个装置的最上方，所述数字操控屏(2)安置于横向固定杆(1)下方，所述上固定板(3)通过焊接的方式固定在两个支撑杆(5)上方，所述减震套杆(4)安装在上固定板(3)与防滑底座(12)之间，所述支撑杆(5)对称固定在转盘(7)的两侧，所述上固定金属转筒(6)转动连接在移动固定块(10)的下方，所述转盘(7)转动连接在转轴(14)上，所述防滑握把(8)通过焊接的方式固定在控制转盘(9)，所述控制转盘(9)转动连接在支撑杆(5)上，所述移动固定块(10)安置于装置的内滑轨上，所述下固定金属转筒(11)通过焊接的方式安装在转盘(7)上表面，所述防滑底座(12)呈长方体结构立放在地面上，所述固定槽(13)位于上固定金属转筒(6)和下固定金属转筒(11)上，所述转轴(14)连接在转盘(7)和防滑底座(12)之间，所述接线口(15)固定在上固定板(3)侧面。
【CN209639660U】一种内径测量装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920680839.2(22)申请日 2019.05.10(73)专利权人 许煜生地址 528000 广东省佛山市南海区大沥盐步镇平地道头村一巷1号整栋(72)发明人 许煜生 (74)专利代理机构 成都明涛智创专利代理有限公司 51289代理人 杜梦(51)Int.Cl.G01B 5/08(2006.01)G01B 5/12(2006.01)(54)实用新型名称一种内径测量装置(57)摘要本实用新型公开了一种内径测量装置，其结构包括主尺、第一测量爪、紧固螺丝、第一弹簧、游标尺、凹槽、第二弹簧和卡块，通过第一测量爪和第二测量爪底端左右两侧分别设置了两个卡槽，对内径和外径进行固定测量，并且通过两个指针进行分别指示测量长度，并且在第一测量爪和游标尺之间设置了弹簧，在游标尺内设置了控制按键，在对内径进行测量时，按下控制按键，使控制按键内的推杆推动卡块，使卡块向凹槽内进行收缩，断开游标尺与主尺之间的连接，并且通过弹簧产生推力自动将游标尺进行推开，使第二测量爪在测量的圆形内扩展至最大，达到了具有测量内径和外径两用功能，并且方便对游标尺进行控制有益效果。
权利要求书1页 说明书4页 附图2页CN 209639660 U 2019.11.15C N 209639660U权 利 要 求 书1/1页CN 209639660 U1.一种内径测量装置，包括主尺(1)、第一测量爪(2)和紧固螺丝(5)，其特征在于：还包括第一弹簧(3)、游标尺(4)、凹槽(6)、第二弹簧(7)和卡块(8)，所述主尺(1)底端左侧与第一测量爪(2)顶端进行焊接，所述第一测量爪(2)右侧与第一弹簧(3)，所述第一弹簧(3)右侧与游标尺(4)，所述游标尺(4)内侧前端与主尺(1)进行插接，所述游标尺(4)顶端中部距离右侧边缘一厘米处与紧固螺丝(5)进行螺纹连接，所述主尺(1)底端内侧距离左端边缘三厘米设置有凹槽(6)，所述凹槽(6)内侧与第二弹簧(7)进行嵌入配合，所述凹槽(6)内侧底端与卡块(8)进行嵌入配合，所述游标尺(4)由支板(41)、上夹板(42)、指针(43)、下夹板(44)、控制按键(45)和第二测量爪(46)组成，所述支板(41)前端顶部通过螺栓与上夹板(42)进行锁紧固定，所述上夹板(42)底端左侧通过焊锡与指针(43)进行焊接，所述支板(41)前端面底部与下夹板(44)进行螺栓连接，所述下夹板(44)底端距离右侧边缘理一厘米处与控制按键(45)进行插接，所述下夹板(44)底端左侧与第二测量爪(46)进行焊接，所述下夹板(44)左端与第一弹簧(3)进行焊接，所述上夹板(42)和下夹板(44)内侧均与主尺(1)进行插接，所述控制按键(45)由外壳(451)、内壳(452)、第三弹簧(453)、连杆(454)和推块(455)组成，所述外壳(451)内部顶端与内壳(452)进行插接，所述外壳(451)内侧顶端左右两侧均与第三弹簧(453)进行焊接，所述外壳(451)内侧顶端中部与连杆(454)进行螺栓连接，所述连杆(454)顶端中部与推块(455)进行焊接，所述内壳(452)和第三弹簧(453)顶端均与下夹板(44)底端进行焊接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920480643.9
(22)申请日 2019.04.11
(73)专利权人 湖北三环锻造有限公司
地址 441700 湖北省襄阳市城县城关镇筑
阳路8号湖北三环锻造有限公司
(72)发明人 汪拥进 曾俊 郑少波 熊光财
胡洪斌 张立宏 孙立峰 刘海军
(51)Int.Cl.
G01B 5/00
(2006.01)
(54)实用新型名称
一种内孔中心位置度检具
(57)摘要
本实用新型涉及检具技术领域，尤其涉及一
种内孔中心位置度检具，包括薄板、可以放入待
测产品中心内孔的芯轴，所述芯轴通过连杆与所
述薄板固定连接，所述薄板中部设置有贯穿的样
孔，所述样孔的形状和大小与所述待测产品外形
向吻合，所述芯轴中心轴线与所述样孔中心轴线
同轴。测量时，将薄板套于中心支座类产品外形
轮廓外部，芯轴放入产品中心内孔中，若芯轴外
表面与内孔内壁的间隙一致，则中心支座类产品
中心内孔在产品外形的中心，即产品中心内孔位
置度合格，反之则不合格。本实用新型结构简单，
使用方便，大大提高工作效率，降低生产成本。
权利要求书1页 说明书2页 附图2页
CN 209512702 U
2019.10.18
C
N
2
0
9
5
1
2
7
0
2
U
1.一种内孔中心位置度检具，其特征在于：包括薄板（1）、可以放入待测产品中心内孔
的芯轴（2），所述芯轴（2）通过连杆（3）与所述薄板（1）固定连接，所述薄板（1）中部设置有贯
穿的样孔（11），所述样孔（11）的形状和大小与所述待测产品外形向吻合，所述芯轴（2）中心
轴线与所述样孔（11）中心轴线同轴。
2.根据权利要求1所述的一种内孔中心位置度检具，其特征在于：所述芯轴（2）放入所
述待测产品中心内孔后，所述芯轴（2）外表面与所述待测产品内孔之间的间隙为0.1-
0.2mm。
3.根据权利要求1所述的一种内孔中心位置度检具，其特征在于：所述连杆（3）与所述
薄板（1）连接的一端设置有连接孔（31），所述连接孔（31）为腰圆形。
4.根据权利要求1所述的一种内孔中心位置度检具，其特征在于：所述连杆（3）为3-5
根。
权 利 要 求 书
1/1页
2
CN 209512702 U
