万能角度尺使用方法
万能角度尺及其测量范围
理解测量角度的常用计量器具， 如万能角度尺、正弦远见的测 量原理，掌握其使用方法。
一、万能角度尺 二、正弦规
一、万能角度尺
1．结构
1－尺身 2－角尺 3－游标 4－制动器 5－基尺 6－直尺 7－夹块 8－扇形板
2．刻线原理及读数方法
万能角度尺的读数方法和游标卡尺相似，即先从尺身上读 出游标零刻度线指示的整度数，再判断游标上的第几格的刻线 与尺身上的刻线对齐，就能确定角度“分”的数值，然后把两 者相加，就是被测角度的数值。
3 ．测量范围
（1）0°~50°角
万能角度尺及其测量范围
（2）50°~140°角
（3）140°~230°角
（4）230°~320°角
想一想
万能角度尺是不是能够测出任意角度？ 用 I 型 万 能 角 度 尺 摆 出 45° 、 90° 、 120°、240°、270°角来。
其他万能角度尺
Ⅱ型万能角度尺的结构与刻线图 1－直尺 2－转盘 3－定盘 4－游标 5－固定角尺
带游标放大镜万能 角度尺
带表万能角度尺
带数显万能角度尺
二、正弦规
检测示意 sin H
L
——正弦规放置的角度
H——量块组的尺寸 L——正弦规两圆柱的中心距
锥度偏差 c n l
圆锥角偏差 2c 105
【例2－3】用中心距L=l00mm的正弦规测量莫氏2号锥度 塞规，其基本圆锥角为2°51′40.8" (2.861332°)，试确定 量块组的尺寸。若测量时千分表两测量点a，b相距为l = 60 mm，两点处的读数差n=0.010mm，且a点比b高（即a点的 读数比b点大），试确定该锥度塞规的锥度误差，并确定实 际锥角的大小。
万能角度尺读数方法
万能角度尺读数方法
嘿，大家知道万能角度尺吗？这可是个很实用的测量工具呢！那它的读数方法到底是怎样的呢？
首先来详细说说读数的步骤和注意事项哈。
读数的时候，要先把万能角度尺拿稳了，可别手抖哦！然后呢，仔细看主尺和游标尺上的刻度线，主尺上的刻度能读出整数部分，游标尺上的刻度则能读出小数部分，两者一加，读数就出来啦！但一定要注意，读数要准确，可不能马虎，不然得出个错误的结果，那可就糟糕啦！
在这个过程中，安全性和稳定性那也是相当重要的呀！你想想，如果测量的时候不小心把万能角度尺弄掉了，摔坏了不说，还可能影响测量结果呢！所以一定要稳稳地拿着它，就像抱着宝贝一样，确保整个过程安安稳稳的。
万能角度尺的应用场景那可多了去了！比如在机械加工中，要测量各种角度，它就能大显身手啦！它的优势也很明显呀，操作简单方便，读数直观清晰，就像一把钥匙，能轻松打开角度测量的大门呢！
给大家说个实际案例哈。
之前有个师傅在加工一个零件，需要测量一个特定的角度，他就用万能角度尺，一下子就准确地读出来了，然后加工出的零件完全符合要求，多厉害呀！这就很好地展示了万能角度尺在实际应用中的效果呀！
万能角度尺读数方法真的超重要，掌握了它，就能在很多领域发挥大作用呢！大家可一定要学会呀！。
万能角度尺的使用方法[干货技巧]
![万能角度尺的使用方法[干货技巧]](https://img.taocdn.com/s3/m/65cedef5f18583d0486459d8.png)
万能角度尺的使用方法[干货技巧]万能角度尺的使用方法内容来源网络，由“深圳机械展（11万�O，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.万能角度尺是用来测量精密零件内外角度或进行角度划线的角度量具，它有以下几种，如游标量角器、万能角度尺等。
万能角度尺的读数机构，如图1所示。
是由刻有基本角度刻线的尺座1，和固定在扇形板6上的游标3组成。
扇形板可在尺座上回转移动（有制动器5），形成了和游标卡尺相似的游标读数机构。
万能角度尺尺座上的刻度线每格1o。
由于游标上刻有30格，所占的总角度为29o，因此，两者每格刻线的度数差是即万能角度尺的精度为2′。
万能角度尺的读数方法，和游标卡尺相同，先读出游标零线前的角度是几度，再从游标上读出角度“分”的数值，两者相加就是被测零件的角度数值。
在万能角度上，基尺4是固定在尺座上的，角尺2是用卡块7固定在扇形板上，可移动尺8是用卡块固定在角尺上。
若把角尺2 拆下，使万能角度尺可以测量0o～320o的任何角度，如图2所示。
由图2可见，角尺和直尺全装上时，可测量0o～50的外角度，仅装上直尺时，可测量50o～140o的角度，仅装上角尺时，可测量140o～230’的角度，把角尺和直尺全拆下时，可测量230o～320o的角度(即可测量40o～130o的内角度)。
万能量角尺的尺座上，基本角度的刻线只有0～90o,如果测量的零件角度大于90o，则在读数时，应加上一个基数（90o；180o；270o；）。
当零件角度为：>90o～180o，被测角度=90o+量角尺读数，>180o～270o，被测角度=180o+量角尺读数，>270o～320o被测角度=270o+量角尺读数。
用万能角度尺测量零件角度时，应使基尺与零件角度的母线方向一致，且零件应与量角尺的两个测量面的全长上接触良好，以免产生测量误差。
角度尺的使用方法及读数【干货技巧】
相信大家都还记得在我们小时候上学时经常会用到尺子，而我们都知道尺子就是用来做测量的使用的。
而今天小编要为大家介绍的一种尺就是角度尺，它是一种量角度的工具，这种尺是可以直接对多种角度的工件角进行相关测量的，还可以在划线的过程中所作用。
而因为角度尺的结构设计非常的巧妙，所以一般不是专业人士不会轻易的使用它，接下来我们就一起来了解一下角度尺的使用方法和读数是怎样的吧。
一、什么是角度尺？其实角度尺就是利用游标计数的原理来直接测量工件角或者是进行划线的一种角度量具，也被称为角度规、游标角度尺以及万能量角器。
而角度尺一般比较适用于机械加工中的内外角的测量，可测0-320度的外角以及40-130度的内角。
角度尺的读数机构其实就是根据游标原理而制成的。
二、角度尺的使用方法？1、第一步就是要先检查外观，在测量前一定要用干净的软布将测量面擦干净，角度尺的刻度应要十分的清晰，镀铬的表面也要十分光亮并且无锈蚀、无缺损。
2、检查各部位的相互作用，不应有影响使用性能的缺陷，要检查各移动零部件的使用应该要灵活、平稳移动，并且无卡滞现象。
3、最后一步就是要检查“零”位了，先转动背面的旋钮，使基尺的测量面与直尺的测量面相互紧贴且不透光，检查好游标尺的零刻线与主尺的零刻线是否相重合，如果不重合并且偏差超出了标准的规定(不重合度不大于游标分度值的1/2)，则要先去进行修理，调整好游标尺的位置，使之呈对齐状态。
三、角度尺的读数？先读出游标零线前的角度是几度，再从游标上读出角度“分”的数值，两者相加就是被测零件的角度数值。
在万能角度上，基尺是固定在尺座上的，角尺是用卡块固定在扇形板上，可移动尺是用卡块固定在角尺上。
若把角尺拆下，也可把直尺固定在扇形板上。
由于角尺和直尺可以移动和拆换，使万能角度尺可以测量0～320的任何角度。
角尺和直尺全装上时，可测量0～50的外角度，仅装上直尺时，可测量50～140的角度，仅装上角尺时，可测量140～230的角度，把角尺和直尺全拆下时，可测量230～320的角度(即可测量40～130的内角度)。

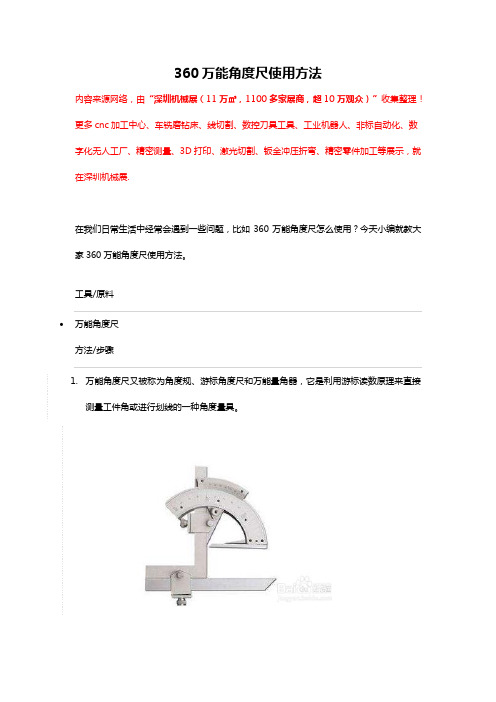

360万能角度尺使用方法【干货技巧】
360万能角度尺使用方法
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
在我们日常生活中经常会遇到一些问题，比如360万能角度尺怎么使用？今天小编就教大家360万能角度尺使用方法。
•万能角度尺
1.万能角度尺又被称为角度规、游标角度尺和万能量角器，它是利用游标读数原理来直接
测量工件角或进行划线的一种角度量具。
2.使用方法：测量时应先校准零位，万能角度尺的零位，是当角尺与直尺均装上，而
角尺的底边及基尺与直尺无间隙接触，此时主尺与游标的"0"线对准。
3.调整好零位后，通过改变基尺、角尺、直尺的相互位置可测试0-320°范围内的任意角。
4.应用万能角度尺测量工件时，要根据所测角度适当组合量尺
5.万能角度尺的结构:它由尺身、90°角尺、游标、制动器、基尺、直尺、卡块等组成。
6. 6
万能角度尺的测量范围游标万能角度尺有Ⅰ型Ⅱ型两种,其测量范围分别为0°~320°和0°~360°。
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。
万能角度尺精度与读数方法
。等尺度角能万 、器角量标游如 �种几下以有它 �具量度角的线划度角行进或度角外内件零密精量测来用是尺度角能万
尺度角能万
站网训培选首人理经万 0003 国中
尺度 角 能 万 1-6 图
03 03 � � �1 �2 � �1 �92 是差数度的线 刻格每者两�此因�º92 为度角总的占所�格 03 有刻 上标游于由。º1 格每线度刻的上座尺尺度角能万 。构机数读标游的似相尺卡标游和了成形 � �5 器动制有�动移转回上座尺在可板形扇。成组 3 标 游的上 6 板形扇在定固和�1 座尺的线刻度角本基有 刻由是。示所 1-6 图如�构机数读的尺度角能万
用 应 的 尺 角量 能 万 2-6 图
。示所 2-6 图如�度角何任的º023�º0 量测以可尺度角能万使�换 拆和动移以可 8 尺直和 2 尺角于由。上板形扇在定固 8 尺直把可也�下拆 2 尺角把若。上尺角在定固块 卡用是 8 尺动移可�上板形扇在定固 7 块卡用是 2 尺角�的上座尺在定固是 4 尺基�上度角能万在 。值数度角的件零测被是就加相者两�值数的”分“ 度角出读上标游从再�度几是度角的前线零标游出读先�同相尺卡标游和�法方数读的尺度角能万 。′2 为度精的尺度角能万即
区社习学好好
moc.pot55.www//:ptth�进请载下料资费免多更
。差误量测生产免以�好良触接上长全的 面量测个两的尺角量与应件零且�致一向方线母的度角件零与尺基使应�时度角件零量测尺度角能万用 。数读尺角量+º072=度角测被º023�º072>�数读尺角量+º081=度角测被�º072 �º081>�数读尺角量+º09=度角测被�º081�º09>�为度角件零�时数读在则�º09 于大度角件零的量测果如,º09�0 有只线刻的度角本基�上座尺的尺角量能万 。)度角内的º031�º04 量测可即(度 角的º023�º032 量测可�时下拆全尺直和尺角把�度角的’032�º041 量测可�时尺角上装仅�度角的º 041�º05 量测可�时尺直上装仅� 度角外的 05�º0 量测可�时上装全尺直和尺角�见可 2-6 图由
万能角度尺及其测量范围
3 ．测量范围
（1）0°~50°角
万能角度尺及其测量范围
（2）50°~140°角
（3）140°~230°角
（4）230°~320°角
想一想
万能角度尺是不是能够测出任意角度？ 用 I 型 万 能 角 度 尺 摆 出 45° 、 90° 、 120°、240°、270°角来。
其他万能角度尺
Ⅱ型万能角度尺的结构与刻线图 1－直尺 2－转盘 3－定盘 4－游标 5－固定角尺
解题过程
一、实训目的 掌握万能角度尺的使用方法，测量零件的实际角度 二、被测工件 三、量具 万能角度尺 四、方法与步骤 五、完成测量（填入数据）
被测工件
测量量
γ角的测量
带游标放大镜万能 角度尺
带表万能角度尺
带数显万能角度尺
二、正弦规
检测示意
H sin L
——正弦规放置的角度
H——量块组的尺寸 L——正弦规两圆柱的中心距
锥度偏差
n c l
圆锥角偏差 2c 105
【例2－3】用中心距L=l00mm的正弦规测量莫氏2号锥度 塞规，其基本圆锥角为2°51′40.8" (2.861332°)，试确定 量块组的尺寸。若测量时千分表两测量点a，b相距为l = 60 mm，两点处的读数差n=0.010mm，且a点比b高（即a点的 读数比b点大），试确定该锥度塞规的锥度误差，并确定实 际锥角的大小。
§2－4 测量角度的常用计量器具
理解测量角度的常用计量器具， 如万能角度尺、正弦远见的测 量原理，掌握其使用方法。
一、万能角度尺
二、正弦规
一、万能角度尺
1．结构
1－尺身 2－角尺 3－游标 4－制动器 5－基尺 6－直尺 7－夹块 8－扇形板
万能角度尺操作指导书
一、目的：为了使操作者能正确使用角度尺测量被测工件，减少测量误差确保其读数值能最大限度的反映被测工件真实值，规范使用者操作动作，制订本办法。
二、概述：万能角度尺又称角度规。
它是利用活动直尺测量面相对于基尺测量面的旋转，对该两测量面间分隔的角度进行读数的角度测量器具。
适用于机械加工中的内、外角度测量，可测 0°-320°外角及 40°-130°内角。
图一 万能角尺的结构三、作业方法：测量时，放松制动器上的螺帽，移动主尺座作粗调整，再传动游标背后的手把作精细调整，直到使角度规的两测量面与被测工件的工作面密切接触为止。
然后拧紧制动器上的螺帽加以固定，即可进行读数。
1）测量0°-50°之间角度角尺和直尺全都装上，产品的被测部位放在基尺和直尺的测量面之间进行测量。
2）、测量50°-140°之间角度把角尺卸掉，把直尺装上去，使它与扇形板连在一起。
工件的被测部位放在基尺和直尺的测量面之间进行测量。
图二 测量 0°-50°之间角度图三 测量50°-140°之间角度3）测量140°-230°之间角度把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交点和基尺的尖端对齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。
4）测量230°-320°之间角度把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。
把产品的被测部位放在基尺和扇形板测量面之间进行测量。
图四 测量140°-230°之间角度图五 测量230°-320°之间角度5）、万能角度尺的读数工作原理：万能角度尺的读数机构是根据游标原理制成的。
主尺刻线每格为1°。
游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值为2′，也就是说万能角度尺读数准确度为2′。
万能角度尺的读数方法
万能角度尺的读数方法
1、万能角度尺的读数方法，和游标卡尺相同，先读出游标零线前的角度是几度，再从游标上读出角度“分”的数值，两者相加就是被测零件的角度数值。
2、使用前，先将万能角度尺擦拭干净，再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动，然后对零位;测量时，放松制动器上的螺帽，移动主尺座作粗调整，再转动游标背面的手把作精细调整，直到使角度尺的两测量面与被测工件的工作面密切接触为止。
3、然后拧紧制动器上的螺帽加以固定，即可进行读数;测量完毕后，应用汽油或酒精把万能角度尺洗净，用干净纱布仔细擦干，涂以防锈油，然后装入匣内。
角度尺的正确使用方法
角度尺的正确使用方法一、角度尺的初步认识。
1.1 角度尺啊，那可是个很实用的小工具呢。
它就像一个小小的测量精灵，能精准地告诉你角度的秘密。
角度尺有不同的类型，常见的有那种万能角度尺，长得有点像个小夹子带着刻度盘和直尺的组合。
它的刻度啊，就像是角度世界的地图，密密麻麻地标着各种度数。
1.2 拿到角度尺的时候，先别急着用。
就像你认识一个新朋友，得先熟悉熟悉它的模样。
看看它的刻度是不是清晰，各个部件是不是灵活，有没有损坏的地方。
要是刻度都模模糊糊的，那这个角度尺可就像个近视眼，量出来的角度肯定不靠谱。
二、测量前的准备工作。
2.1 要测量角度的时候，首先得把测量的东西给固定好。
这就好比你要给一个调皮的小孩量身高，得先让他站得笔直不能乱动。
如果是测量一个工件的角度，那就得把工件稳稳地放在工作台上，不能让它晃来晃去的，不然就像在晃悠悠的船上钓鱼，根本没法准确测量。
2.2 然后呢，根据你要测量的角度的大概范围，调整角度尺的初始状态。
如果是测量一个比较小的锐角，那角度尺的尺子部分就要调整得比较紧凑；要是测量钝角呢，就得把尺子部分拉开一点。
这就像穿衣服，冬天穿厚衣服，夏天穿薄衣服，得根据情况来调整。
三、正确的测量操作。
3.1 开始测量的时候，把角度尺的一边紧紧地贴在要测量的角的一条边上，就像两个亲密无间的伙伴紧紧靠在一起。
然后慢慢地转动角度尺的另一边，让它也贴合到角的另一条边上。
这个过程要小心翼翼的，就像走钢丝一样，稍微歪一点，量出来的角度就不对了。
3.2 在读取刻度的时候，眼睛可得瞪大了。
要确保视线是垂直于刻度盘的，不然就容易看错。
这时候可不能马马虎虎的，一丁点儿的误差都可能让整个测量结果变得“差之毫厘，谬以千里”。
如果是那种有游标刻度的角度尺，更要仔细看游标和主刻度的对齐情况，这可是精确测量的关键。
四、测量后的注意事项。
4.1 测量完了之后，可别就把角度尺随手一扔。
要像对待宝贝一样把它清理干净，把上面可能沾上的灰尘、油污之类的东西都擦掉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万能角度尺使用方法
万能角度尺是用来测量精密零件内外角度或进行角度划线的角度量具，它有以下几种，
如游标量角器、万能角度尺等。
万能角度尺的读数机构，如图1所示。
是由刻
有基本角度刻线的尺座1，和固定在扇形板6上的游
标3组成。
扇形板可在尺座上回转移动（有制动器5），
形成了和游标卡尺相似的游标读数机构。
万能角度尺尺座上的刻度线每格1º。
由于游标上
刻有30格，所占的总角度为29º，因此，两者每格刻
线的度数差是
图1 万能角度尺
即万能角度尺的精度为2′。
万能角度尺的读数方法，和游标卡尺相同，先读出游标零线前的角度是几度，再从游
标上读出角度“分”的数值，两者相加就是被测零件的角度数值。
在万能角度上，基尺4是固定在尺座上的，角尺2是用卡块7固定在扇形板上，可移
动尺8是用卡块固定在角尺上。
若把角尺2拆下，也可把直尺8固定在扇形板上。
由于角尺
2和直尺8可以移动和拆换，使万能角度尺可以测量0º～320º的任何角度，如图2所示。
图2 万能量角尺的应用
由图2可见，角尺和直尺全装上时，可测量0º～50的外角度 ，仅装上直尺时，可测量
50º～140º的角度，仅装上角尺时，可测量140º～230’的角度，把角尺和直尺全拆下时，
可测量230º～320º的角度(即可测量40º～130º的内角度)。
万能量角尺的尺座上，基本角度的刻线只有0～90º,如果测量的零件角度大于90º，则
在读数时，应加上一个基数（90º；180º；270º；）。
当零件角度为：>90º～180º，被测角度
=90º+量角尺读数，>180º～270º，被测角度=180º+量角尺读数，>270º～320º被
测角度=270º+量角尺读数。
用万能角度尺测量零件角度时，应使基尺与零件角度的母线方向一致，且零件应与量角
尺的两个测量面的全长上接触良好，以免产生测量误差。
23013029-1′=°=°
°。
