cad 技能等级考试 一级试题
CAD技能等级考试一级试题说明
CAD技能等级考试一级试题（土木与建筑类）考试详细说明本说明针对《CAD技能等级考试一级试题（土木与建筑类）》考试题目来进行，详细介绍考试的主要内容，注意事项，希望要参加考试的同学能够按照本说明进行练习，在熟练掌握CAD绘图的前提下以提高通过率。
首先附上一套考试题。
根据这套题目，详细介绍考试内容及注意事项。
一、试卷说明部分这部分主要说明了考试方式、考试时间及考生将答卷保存命名的格式。
需要注意的事项：1、考试时间为3小时。
在时间分配上，一般进入机房在确定电脑无问题的情况下，就可以根据第一题来设置绘图环境，如图层、线型、线宽、字体、字号等内容，这些可在考试试卷发下前完成，可节省一定的时间。
2、存盘。
环境设置好后就立刻进行存盘，文件名称按照考号+姓名.dwg的格式，如果有多个文件，可在姓名后加数字，如考号+姓名1.dwg，考号+姓名2.dwg，考号+姓名3.dwg。
考试过程中，一定要注意每隔一段时间存盘，以防停电死机等意外情况发生导致文件丢失。
二、试题部分第一题：绘制图幅（15分）本部分主要是对绘图环境进行设定，包括1、图层：在图层设置中，图层名称、颜色可自定，不一定要和题目要求一致，但是线型和线宽需要和要求的一致，其中，虚线和点化线可用Dashed2和Center2，提高显示效果。
2、图幅：题目一般会给出会用到的3个图幅的规格，本题是用3个A3图幅，有时也会有1个A2图幅和2个A3图幅。
设定图幅时，应注意图纸是横式还是竖式。
设定图幅用Limits命令，具体操作及参数如下A3横式：A3竖式：A2图幅的就是把图纸大小数据变化下。
设置好后，按Z_A_（“_”表示空格），然后按下状态栏上的“栅格”按钮，可以看到黑色屏幕背景下有点状的矩阵栅格，这个栅格的大小就是图纸的大小（默认栅格点的间距为10个单位）。
3、图框及标题栏：题目会要求绘制图框及标题栏，但要注意，也有可能只要求有图框而没有标题栏，比如本次题目中的要求的最后一段话：。

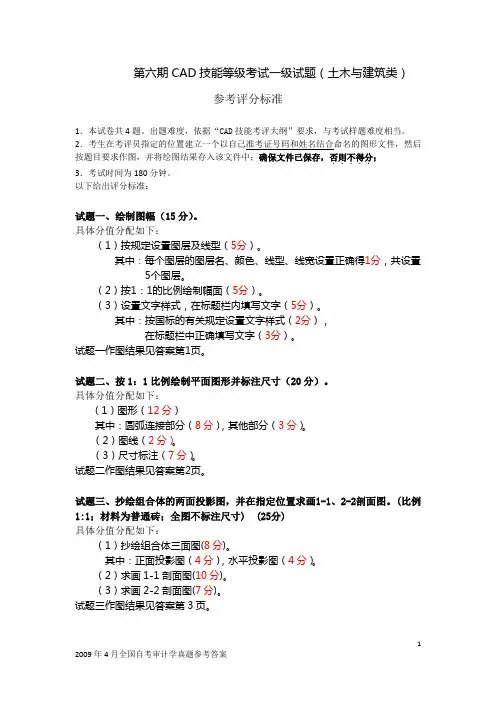

CAD技能等级考试一级试题评分标准
第六期CAD技能等级考试一级试题（土木与建筑类）参考评分标准1．本试卷共4题。
出题难度，依据“CAD技能考评大纲”要求，与考试样题难度相当。
2．考生在考评员指定的位置建立一个以自己准考证号码和姓名结合命名的图形文件，然后按题目要求作图，并将绘图结果存入该文件中；确保文件已保存，否则不得分．．．．．；3．考试时间为180分钟。
以下给出评分标准：试题一、绘制图幅（15分）。
具体分值分配如下：（1）按规定设置图层及线型（5分）。
其中：每个图层的图层名、颜色、线型、线宽设置正确得1分，共设置5个图层。
（2）按1：1的比例绘制幅面（5分）。
（3）设置文字样式，在标题栏内填写文字（5分）。
其中：按国标的有关规定设置文字样式（2分），在标题栏中正确填写文字（3分）。
试题一作图结果见答案第1页。
试题二、按1：1比例绘制平面图形并标注尺寸（20分）。
具体分值分配如下：（1）图形（12分）其中：圆弧连接部分（8分），其他部分（3分）。
（2）图线（2分）。
（3）尺寸标注（7分）。
试题二作图结果见答案第2页。
试题三、抄绘组合体的两面投影图，并在指定位置求画1-1、2-2剖面图。
(比例1:1；材料为普通砖；全图不标注尺寸) (25分)具体分值分配如下：（1）抄绘组合体三面图(8分)。
其中：正面投影图（4分），水平投影图（4分）。
（2）求画1-1剖面图(10分)。
（3）求画2-2剖面图(7分)。
试题三作图结果见答案第3页。
试题四、绘制建筑平面图（40分）。
具体分值分配如下：（1）比例4分。
（2）平面图绘制20分，其中圆弧部分平面10分，其他10分。
（3）尺寸及其他标注12分。
其中，外部尺寸及轴线标注（7分）；内部尺寸、标高及其他标注（5分）。
（4）图线4分。
试题四作图结果见答案第4页。
cadcam职业技能考试一级答案
cadcam职业技能考试一级答案1. CAD/CAM软件中，哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. SPLINE答案：A2. 在CAD/CAM软件中，如何将一个对象复制到另一个位置？A. 使用COPY命令B. 使用MOVE命令C. 使用ARRAY命令D. 使用OFFSET命令答案：A3. CAD/CAM软件中，哪个工具用于测量两点之间的距离？A. DISTB. MEASUREC. LENGTHEND. EXTEND答案：A4. 在CAD/CAM软件中，如何创建一个圆？A. 使用CIRCLE命令B. 使用ARC命令C. 使用POLYGON命令D. 使用SPLINE命令答案：A5. CAD/CAM软件中，哪个命令用于创建矩形？A. RECTANGLEB. SQUAREC. POLYGOND. BOX答案：A6. 在CAD/CAM软件中，如何将多个对象组合成一个单一对象？A. 使用GROUP命令B. 使用UNGROUP命令C. 使用ARRAY命令D. 使用COPY命令答案：A7. CAD/CAM软件中，哪个工具用于创建倒角？A. CHAMFERB. FILLETC. ROUNDD. TAPER答案：A8. 在CAD/CAM软件中，如何将一个对象沿着指定路径移动？A. 使用MOVE命令B. 使用ALIGN命令C. 使用OFFSET命令D. 使用SWEEP命令答案：D9. CAD/CAM软件中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. SPLINE答案：A10. 在CAD/CAM软件中，如何创建一个圆弧？A. 使用CIRCLE命令B. 使用ARC命令C. 使用POLYGON命令D. 使用SPLINE命令答案：B。
CAD等级一级考试第三期答案
CAD等级一级考试第三期答案一、选择题（每题2分，共20分）1. CAD软件中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. RECTANGLED. POLYGON答案：A2. 在CAD中，如何快速选择多个对象？A. 按住Shift键点击对象B. 按住Ctrl键点击对象C. 按住Alt键点击对象D. 双击对象答案：B3. 以下哪个选项是CAD中的比例尺设置？A. SCALEB. ZOOMC. PATTERND. LAYER答案：A4. CAD中，如何将一个对象复制到另一个位置？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用ARRAY命令答案：A5. 在CAD中，如何创建一个圆？A. 使用CIRCLE命令B. 使用ARC命令C. 使用POLYGON命令D. 使用RECTANGLE命令答案：A6. CAD中，如何测量两点之间的距离？A. 使用DISTANCE命令B. 使用MEASURE命令C. 使用LENGTHEN命令D. 使用SCALE命令答案：A7. 在CAD中，如何创建一个矩形？A. 使用RECTANGLE命令B. 使用POLYGON命令C. 使用CIRCLE命令D. 使用LINE命令答案：A8. CAD中，如何将多个对象组合成一个组？A. 使用GROUP命令B. 使用COPY命令C. 使用MOVE命令D. 使用ARRAY命令答案：A9. 在CAD中，如何修改对象的颜色？A. 使用COLOR命令B. 使用FILL命令C. 使用HATCH命令D. 使用LAYER命令答案：A10. CAD中，如何创建一个多边形？A. 使用POLYGON命令B. 使用CIRCLE命令C. 使用RECTANGLE命令D. 使用LINE命令答案：A二、填空题（每题2分，共20分）1. CAD软件中，创建圆弧的命令是________。
答案：ARC2. 在CAD中，使用________命令可以快速创建多个相同对象。
CAD等级一级考试第三期答案
CAD等级一级考试第三期答案一、选择题（每题2分，共20分）1. CAD软件中，用于绘制直线的命令是：A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. LINEC. RECTANGLED. ELLIPSE答案：A3. 如何在CAD中选择多个对象？A. 按住Shift键点击B. 按住Ctrl键点击C. 按住Alt键点击D. 以上都可以答案：B4. CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：A5. 在CAD中，如何测量两点之间的距离？A. 使用DISTANCE命令B. 使用MEASURE命令C. 使用LENGTHEN命令D. 使用SCALE命令答案：A6. CAD中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A7. 如何在CAD中复制对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：A8. CAD中，哪个命令用于创建椭圆？A. ELLIPSEB. CIRCLEC. ARCD. POLYGON答案：A9. 如何在CAD中移动对象？A. 使用MOVE命令B. 使用COPY命令C. 使用ROTATE命令D. 使用SCALE命令答案：A10. CAD中，哪个命令用于创建圆弧？A. ARCB. CIRCLEC. ELLIPSED. POLYGON答案：A二、填空题（每题2分，共20分）1. 在CAD中，____命令用于创建点。
答案：POINT2. 要改变CAD中对象的颜色，可以使用____属性。
答案：COLOR3. CAD中，____命令允许用户输入特定的坐标来定位对象。
答案：COORDINATE4. 为了在CAD中创建一个封闭的多段线，可以使用____命令。
(土木与建筑类)CAD技能等级考试一级试题评分标准
CAD技能等级考试一级试题（土木与建筑类）参考评分标准1．本试卷共4题。
出题难度，依据“CAD技能考评大纲”要求，与考试样题难度相当。
2．考生在考评员指定的位置建立一个以自己准考证号码和姓名结合命名的图形文件，然后按题目要求作图，并将绘图结果存入该文件中；确保文件已保存，否则不得分．．．．．；3．考试时间为180分钟。
以下给出评分标准：试题一、绘制图幅。
（15分）具体分值分配如下：（1）按规定设置图层及线型（5分）。
其中：每个图层的图层名、颜色、线型、线宽设置正确得1分，共设置5个图层。
（2）按1：1的比例绘制幅面（5分）。
（3）设置文字样式，在标题栏内填写文字（5分）。
其中：按国标的有关规定设置文字样式2分，在标题栏中正确填写文字3分。
试题二、按1：1比例绘制平面图形并标注尺寸。
（20分）具体分值分配如下：（1）图形（10分）（2）图线（5分）。
（3）尺寸标注（5分）。
作图结果见答案第1页。
试题三、抄绘组合体的三面投影图，并求画1-1剖面图。
(比例1:1；)。
(25分) 具体分值分配如下：（1）组合体的三面投影图(12分)。
（2）1-1剖面图(18分)。
其中材料填充5分。
作图结果见答案第2页。
试题四、绘制建筑平面图（40分）。
具体分值分配如下：（1）图形（15分）。
（2）图线（5分）。
（3）比例（3分）。
（4）尺寸及标高（尺寸标注要素及标高符号符合国标，数值正确（7分）。
（5）轴线、指北针等符号（5分）。
（6）文字（5分）。
作图结果见答案第3页。
CAD技能等级考试(工业产品类)一级_第2期
第二期工业产品CAD技能一级参考评分标准第1题10分图1 图2分数分配如图2所示：中心线和圆共2分，两个封闭图形，每个2分，外轮廓线4分。
若相对位置不准确、形状尺寸不准确，则每处扣1分；若线型、线型比例或线宽不合适均扣1分。
第2题30分图3 图4分数分配如图3所示。
主、俯视图每出现一处投影关系错误或线型、线型比例、线宽不合适，则均扣1分。
左视图：若漏画标记“□”所指的线段，则每处扣2分，若该线段不准确，则扣1分；左标记“○”处若无间隙或右标记“○”处无出头，则每处扣2分；若主、左视图的剖面线间隔、方向不一致，则扣1分；此外，多余或缺少每一线段，则扣1分。
第3题30分图5图61. 图框和标题栏：共5分2. 左下角的技术要求：共2分3. 主视图：15分4. 俯视图：10分5. 左视图：8分若图6所示的标记“”处出错，则每处扣一分，若主、俯视图的剖面线的方向或间隔不一致，则扣一分；尺寸标注和表面结构可以改注其他合适的位置，每漏画或注错一处，则扣0.5分；若线型、线型比例、线宽不合适均扣1分。
第4题30分图7图8 图91. 图框和标题栏：共4分。
2. 零件编号：共4分。
零件序号的编排可以自定。
若编号杂乱，则扣1分；若引线的起始处无显著的圆点，则扣1分；若引线之间相交，则每处扣1分。
3. 明细表：共4分。
若序号非自下而上排列，则扣1分；若明细表的内容与图9比较，每漏一处扣0.25分。
4. 视图：共18分（主视图15分，俯视图3分）。
每漏画或注错一处尺寸，则扣0.5分。
若图8所示标记“○”处的细节出错，则每处扣1分；若相邻零件的剖面线的间隔、方向均相同，则每处扣1分；若同一零件的主、俯视图的剖面线的方向和间隔不一致，则每处扣一分；若线型、线型比例、线宽不合适，则扣1分。
CAD技能等级考试(工业产品类)一级_第8期
评分标准第1题10分见图1，每漏（错）画一条直线或一个圆弧，则扣1分；若中心线出头过长，则共扣0.5分；若线型、线型比例、线宽不合适，则每项扣0.5分。
图1 第一题第2题30分1. 分数分配如图2所示。
2. 若主、左视图或主、俯视图未对齐，则每处扣2分。
3. 若漏（错）画左视图的图线，则每条扣2分；若漏（错）画主、俯视图的线段或该线段不准确，则每条扣1分；4. 将左视图误画为外形或全剖视图，则扣5分。
5. 若三个视图的剖面线的方向或间隔不一致，则扣1分。
若波浪线出头或不足，则每处扣1分。
若线型、线型比例、线宽不合适，则每项扣1分。
6.评分标准 共3页 第 1 页第3题30分1. 视图（不含尺寸和表面结构的标注）17分主视图（见图3）12分，俯视图5分。
若视图未对齐，则扣2分；若缺少视图标注，则扣1分；每漏（错）画一条图线，则扣1分；若螺纹的大、小径之间无剖面线，则每处扣1分。
2. 尺寸标注6分可以改注其他合适的位置，每漏（错）注一个尺寸，或该尺寸文字错，则扣0.25分；若尺寸比例不一致或太大（小），则共扣1分。
3. 表面结构3分可以改注其他合适的位置，每漏（错）注一处，则扣0.5分。
若数字与尺寸数字的高度不一致，则共扣0.5分。
若符号不规范，则共扣1分。
4. 若字压线，则每处扣0.25分；若中心线出头过长，则共扣0.5分；若线型、线型比例、线宽不合适，则每项扣1分；若字体非“仿宋”，则共扣1分。
图3 阀体的主视图5. 图框、标题栏和技术要求4分若图框、标题栏与题目要求的格式不一致，则扣1分；若漏填标题栏的内容（不合阅卷人签字），则每项扣0.25分。
评分标准 共3页 第 2 页评分标准 共3页 第 3 页 第4题 30分1. 视图 共20分见图4，主视图16分、俯视图4分。
若只有阀体的主视图和俯视图，则可得4分。
零件的工艺结构可采用国家标准规定的简化画法。
若缺少视图标注，则扣1分；每漏（错）画一条图线，则扣1分；若出现螺纹连接的错误，则每处扣2分；若漏画剖面符号，则每处扣1分；若相邻零件的剖面符号的方向和间隔均相同，则每处扣0.5分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
cad 技能等级考试一级试题译
1. CAD是什么意思？
答案：计算机辅助设计（Computer-Aided Design）。
2. CAD软件常用的文件格式是什么？
答案：常见的CAD文件格式包括DWG（AutoCAD）、DXF（AutoCAD）和DGN （MicroStation）。
3. 在CAD中，如何绘制直线？
答案：在CAD中，可以使用直线命令（LINE command）或者指定两个端点来绘制直线。
4. 如何创建一个圆？
答案：在CAD中，可以使用圆命令（CIRCLE command），然后指定圆心和半径来创建一个圆。
5. 如何进行图形的缩放？
答案：在CAD中，可以使用缩放命令（SCALE command）来对选定的图形进行缩放操作。
6. 如何修改图形的颜色？
答案：在CAD中，可以使用属性编辑器（Properties palette）或者CHPROP命令来修改图形的颜色。
7. 如何添加文字注释？
答案：在CAD中，可以使用文字命令（TEXT command）来添加文字注释，并选
择合适的字体、大小和位置。
8. 如何创建图层并设置图层属性？
答案：在CAD中，可以使用图层管理器（Layer Manager）来创建图层并设置各种图层属性，如颜色、线型等。
9. 如何进行图形的旋转？
答案：在CAD中，可以使用旋转命令（ROTATE command），然后选择需要旋转的对象和旋转基点来进行图形的旋转操作。
10. 如何进行图形的镜像？
答案：在CAD中，可以使用镜像命令（MIRROR command），然后选择需要镜像的对象和镜像轴线来进行图形的镜像操作。
希望以上试题能够帮助你进行CAD技能等级一级的考试准备！祝你顺利通过考试！。
