A、控制配筋的弯矩和剪力值，其显示形式为：-43/12/-4116/20/1844/-43第一排显示本跨梁左支座、中间和右支座的负弯矩；第二排显示本跨梁左支座、中间和右支座的正弯矩；第三排显示本跨梁左支座和右支座的剪力值；如果显示有0,表示为构造。
B、竖向恒载作用下的梁端弯矩和剪力值，其显示形式为：-17M-1523V-22第一排显示本跨梁左支座和右支座的弯矩；第二排显示本跨梁左支座和右支座的剪力值。
（余下各种工况下的梁端弯矩和剪力值显示格式同上）。
1.显示砖墙计算结果菜单位置：主菜单¾按钮窗口¾砖墙结果图7-4A、抗震验算结果——给出抗震验算的结果：抗力和荷载效应比，蓝色数据为各大片墙体(包括门窗洞口在内)的验算结果，而黑色数据为各门窗间墙段的结果。
当没有门、窗、洞时两结果相同；B、受压验算结果——给出受压验算的结果：抗力和荷载效应比，蓝色数据为各大片墙体(包括门窗洞口在内)的验算结果，而黑色数据为各门窗间墙段的结果；C、砖墙剪力——给出剪力设计值，单位kN，蓝色数据为各大片墙体(包括门窗洞口在内)剪力设计值，而黑色数据为各门窗间墙段的结果；D、砖墙轴力——给出轴力设计值，单位kN/m，蓝色数据为各大片墙体(包括门窗洞口在内)每延米轴力设计值，而黑色数据为各门窗间墙段的结果。
2.显示构件编号菜单位置：主菜单¾按钮窗口¾显示编号显示墙、柱、梁、板编号。
图7-53.显示荷载菜单位置：主菜单¾按钮窗口¾显示荷载梁荷载——显示导荷后梁上所有荷载标准值（包含梁自重）显示荷载图形表现形式：L1/q——————梁上均布荷载；L2/P/a—————梁上集中力；L3/q/a/b/c————梁上对称梯形荷载；L4/q1/ a/ q2/b——梁上分布荷载；L5/q/a/b————梁上三角形荷载。
L1、L2、L3、L4、L5是荷载类型，其具体描述为：q图7-6Pa图7-7TYPE L3:qa bc图7-8TYPE L4:q1 q2ab图7-9TYPE L5:qa b图7-10梁上荷载经如下步骤合并后，显示在绘图板上：a)所有活载乘上0.98再除以1.35变为恒载；b)所有均布荷载合并为一个荷载；c)所有同位置集中力合并，不同位置不能合并；d)其余为梁上分布荷载，对每个分布荷载循环，组成L3，L4，L5；e)形状相同的L3合并，形状相同的L5合并。
广厦设计参数设置

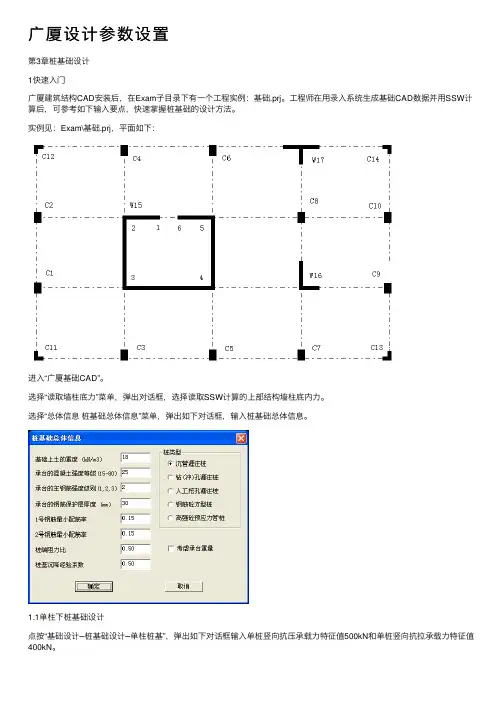

第3章桩基础设计1快速入门广厦建筑结构CAD安装后，在Exam子目录下有一个工程实例：基础.prj。
工程师在用录入系统生成基础CAD数据并用SSW计算后，可参考如下输入要点，快速掌握桩基础的设计方法。
实例见：Exam\基础.prj，平面如下：进入“广厦基础CAD”。
选择“读取墙柱底力”菜单，弹出对话框，选择读取SSW计算的上部结构墙柱底内力。
选择“总体信息 桩基础总体信息”菜单，弹出如下对话框，输入桩基础总体信息。
1.1单柱下桩基础设计点按“基础设计─桩基础设计─单柱桩基”，弹出如下对话框输入单桩竖向抗压承载力特征值500kN和单桩竖向抗拉承载力特征值400kN。
确认后，光标窗选柱1和柱11，自动布置和计算柱1和柱11单柱桩基础,并自动填写桩基础承台大样表。
绘图板上出现：1.2墙下桩基础设计光标窗选墙16，自动布置和计算墙16下桩基础,并自动填写桩基础承台大样表。
绘图板上出现：1.3多柱下桩基础设计点按“基础设计─桩基础设计─多柱桩基”，弹出对话框确认后，光标窗选柱4和柱12，回车，自动布置和计算柱4和柱12下桩基础,并自动填写桩基础承台大样表。
绘图板上出现：1.4多墙柱下桩基础设计光标窗选柱6和墙17，回车，自动布置和计算柱6和墙17下桩基础,并自动填写桩基础承台大样表。
绘图板上出现：1.5读取上部结构平法施工图的轴号生成上部结构施工图后，点按“工具─轴号编辑─读取轴号”，自动删除基础平面内的轴号，读取上部结构平法施工图的轴号。
绘图板上出现：1.6标注承台尺寸生成上部结构施工图后，点按“工具─尺寸编辑─标注承台”，弹出对话框取消“承台角点”标注。
窗选或单选要标注承台ZJ2-400。
绘图板上出现：1.7输出文本计算结果点按“基础设计─桩基础设计─文本结果”，自动生成文本形式的桩基础承载力计算、冲切、剪切和抗弯计算的计算过程，便于人工检查，同时输出桩基础总体信息。
1.8DWG格式输出基础平面图和桩承台大样表当前窗口显示基础平面图时，选择菜单“工程─生成当前窗口内容的DWG”，把基础平面图生成DWG文件，文件路径同当前工程路径。
(整理)广东工业大学广厦软件结构设计课程设计
课程设计
课程名称计算机辅助结构设计题目名称11层框-剪旅馆结构学生学院土木与交通工程学院专业班级2009级土木工程学号31090
学生姓名
指导教师
2012年12月20日
设计方案图(A5)
方案布置：
总信息：
计算结果分析：
短墙倾覆力矩比例小于40%，满足要求
剪重比满足最小要求
两个方向基本周期接近
周期比小于90%，满足要求
最不利地震方向小于15度，不用重新地震方向
参与质量都大于90%，满足要求，不用再增加震型数
最大层间位移角小于1/800，满足要求
层刚度比满足要求，没有薄弱层
单位面积质量为13.18，与开始估算的12接近
刚心和质心接近，扭转效应小
各标准层板配筋施工图
暗柱层1：
暗柱层2：
暗柱层11：
暗柱层12。
广厦设计参数设置

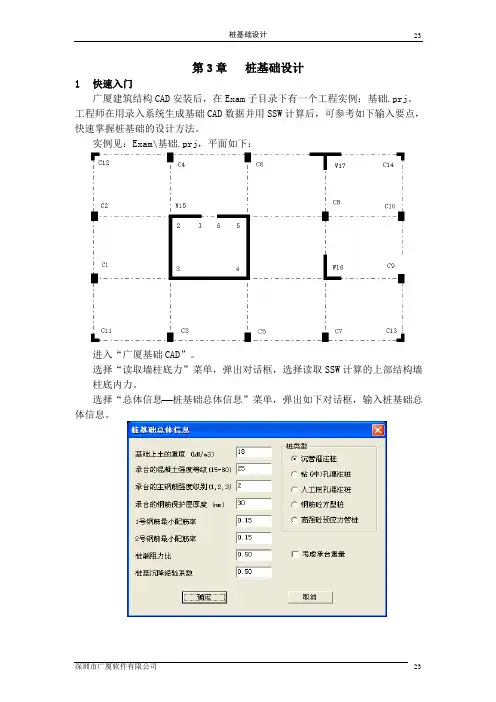

⼴厦设计参数设置第3章桩基础设计1快速⼊门⼴厦建筑结构CAD安装后，在Exam⼦⽬录下有⼀个⼯程实例：基础.prj。
⼯程师在⽤录⼊系统⽣成基础CAD数据并⽤SSW计算后，可参考如下输⼊要点，快速掌握桩基础的设计⽅法。
实例见：Exam\基础.prj，平⾯如下：进⼊“⼴厦基础CAD”。
选择“读取墙柱底⼒”菜单，弹出对话框，选择读取SSW计算的上部结构墙柱底内⼒。
选择“总体信息桩基础总体信息”菜单，弹出如下对话框，输⼊桩基础总体信息。
1.1单柱下桩基础设计点按“基础设计─桩基础设计─单柱桩基”，弹出如下对话框输⼊单桩竖向抗压承载⼒特征值500kN和单桩竖向抗拉承载⼒特征值400kN。
确认后，光标窗选柱1和柱11，⾃动布置和计算柱1和柱11单柱桩基础,并⾃动填写桩基础承台⼤样表。
绘图板上出现：1.2墙下桩基础设计光标窗选墙16，⾃动布置和计算墙16下桩基础,并⾃动填写桩基础承台⼤样表。
绘图板上出现：1.3多柱下桩基础设计点按“基础设计─桩基础设计─多柱桩基”，弹出对话框确认后，光标窗选柱4和柱12，回车，⾃动布置和计算柱4和柱12下桩基础,并⾃动填写桩基础承台⼤样表。
绘图板上出现：1.4多墙柱下桩基础设计光标窗选柱6和墙17，回车，⾃动布置和计算柱6和墙17下桩基础,并⾃动填写桩基础承台⼤样表。
绘图板上出现：1.5读取上部结构平法施⼯图的轴号⽣成上部结构施⼯图后，点按“⼯具─轴号编辑─读取轴号”，⾃动删除基础平⾯内的轴号，读取上部结构平法施⼯图的轴号。
绘图板上出现：1.6标注承台尺⼨⽣成上部结构施⼯图后，点按“⼯具─尺⼨编辑─标注承台”，弹出对话框取消“承台⾓点”标注。
窗选或单选要标注承台ZJ2-400。
绘图板上出现：1.7输出⽂本计算结果点按“基础设计─桩基础设计─⽂本结果”，⾃动⽣成⽂本形式的桩基础承载⼒计算、冲切、剪切和抗弯计算的计算过程，便于⼈⼯检查，同时输出桩基础总体信息。
1.8DWG格式输出基础平⾯图和桩承台⼤样表当前窗⼝显⽰基础平⾯图时，选择菜单“⼯程─⽣成当前窗⼝内容的DWG”，把基础平⾯图⽣成DWG⽂件，⽂件路径同当前⼯程路径。
广厦CAD教程,从不懂到精通第04章
第4章弹性地基梁设计1快速入门广厦建筑结构CAD安装后，在Exam子目录下有一个工程实例：基础.prj。
工程师在用录入系统生成基础CAD数据并用SSW计算后，可参考如下输入要点，快速把握弹性地基梁的设计方式。
实例见：Exam\基础.prj，平面如下：进入“广厦基础CAD”。
选择“读取墙柱底力”菜单，弹出对话框选择读取SSW计算的上部结构墙柱底内力。
选择“整体信息弹性地基梁整体信息”菜单，弹出如下对话框输入地基承载力特点值200kN/m2。
1.1布置弹性地基梁点按“基础设计─弹性地基梁布置和计算─轴线地梁”，弹出如下对话框输入梁肋宽200mm。
确认后，光标窗选整个平面。
画图板上显现：点按“基础设计─弹性地基梁布置和计算─延伸地梁”，弹出对话框确认后，光标点选点①和点②交选要延伸的地梁，回车终止选择，再点选点③确信延伸方向。
画图板上显现：光标点选以下图中的点①选择要延伸的剪力墙下的地梁(注意剪力墙下的地梁是单唯一段的)，回车终止选择，再点选点②确信延伸方向。
画图板上显现：1.2布置梁上荷载点按“基础设计─弹性地基梁布置和计算─加梁荷载”，在命令行输入梁上荷载标准值15kN/m(为填充墙自重)，光标窗选所有地梁。
画图板上显现：1.3计算弹性地基梁点按“基础设计─弹性地基梁布置和计算─计算地梁”，自动计算所有地梁内力和配筋。
1.4输出弹性地基梁计算简图点按“基础设计─弹性地基梁布置和计算─显点反力”，显示节点反力，当节点反力大于整体信息的地基承载力特点值时，显示红色，工程师可考虑加宽翼缘或修改相关参数。
点按“基础设计─弹性地基梁布置和计算─冲切剪切”，显示翼缘冲切比和剪切比，当数值小于1时，显示红色，说明不知足验算要求，工程师应增加翼缘厚度，在文本结果中有验算进程。
1.5输出文本计算结果点按“基础设计─弹性地基梁布置和计算─文本结果”，自动生成文本形式的弹性地基梁翼缘冲切和剪切及梁各截面计算结果，便于人工检查，同时输出弹性地基梁整体信息。
广厦钢结构CAD说明书2
第2章门式刚架CAD1门式刚架C A D概述1 .1运行平台GJCAD工作在win95/98/me/2000/xp环境，另外您必须已安装AutoCAD R14。
1 .2遇到问题怎么办如果在做工程时遇到问题，请您首先仔细阅读本手册的相关内容。
如果仍然不能解决问题，您可以向广厦公司咨询。
GJCAD在主菜单中有[工程]-[工程备份]，选择该项，将把您的工程所在路径下的工程文件压缩成一个文件放在工程所在路径下，该文件名与工程名同名，扩展名为zip。
把这个工程备份文件作为电子邮件的附件发送给我们，并在电子邮件中描述您的问题，我们将尽快给您答复。
广厦公司的电子邮件地址是：gscad@ 或者webmaster@。
1 .3本手册的一些约定1)“[]”表示菜单项和按钮名称，或者表示可变项，例如[刚架名].dat，它的实际名称可能是GJ1.dat。
2)级联菜单用“-”连接；3)图形前处理平台中几何单位mm；4)内力分析计算采用kN.m制；5)应力采用N/mm21 .4设计流程GJCAD的主界面主要是对工程文件的组织，所有设计任务均是在AutoCAD平台上完成，而关于门式刚架CAD的操作菜单是与AutoCAD本来的菜单结合在一起，其位置在AutoCAD 下拉菜单的最后两项，名称分别为[门式刚架]与[工具]。
一个工程的设计流程大致如下：①下图左边是关于[门式刚架]的下拉菜单，右边是关于[工具]的下拉菜单,具体的应用在后续内容中介绍。
①1 .5GJ CA D用到的A u t oC A D内容本手册假定您已经了解AutoCAD R14的操作，因此有关AutoCAD的内容均未作仔细的介绍，如果您对AutoCAD R14不甚熟悉，请参阅有关书。
GJCAD利用AutoCAD的线实体“line”作为“梁”和“柱”，点实体“point”作为“节点”，一些与设计有关的数据，如截面特性，荷载信息均附着在这些实体上。
为此您需要了解AutoCAD的几个操作习惯：1.交互方式：GJCAD需要您回答的问题，有的是以对话框方式出现，这较容易接受，有些是出现在AutoCAD命令区，即图形下方区域（该区域可以用功能键F2来作为窗口打开和关闭），因此您需要经常关注该区域，将其作为交流的窗口。
广厦结构CAD15(钢结构部分)说明书说课材料
广厦结构CAD15（钢结构部分）说明书第一部分：平面桁架和框排架CAD平面桁架和框排架CAD概述结构形式和杆件本程序可计算平面任意形状的框、排架或者桁架结构。
杆件材料为钢或者混凝土。
杆件的截面形式除常见截面外，还包括角钢、方钢、圆管、箱形截面和格构式截面等多种截面形式。
支持多种变截面杆件，包括梯形梁杆，拱形梁杆和有支托的梁杆。
支座可设置在任意节点上，共有水平约束、竖直约束，双向约束(铰接)和刚接四种型式。
杆件间的约束可以是铰接也可以是刚接。
计算时考虑了吊车的不利布置。
下图为程序支持的常见的结构：设计流程基本流程如下：新建工程名――总体信息――桁架选型――杆件变换――修改截面――设置计算长度――设置截面削弱――设置节点约束――输入杆件和节点荷载――数据检查――计算内力――打印计算结果和平面简图。
解题范围内力计算采用广厦平面杆系计算程序，程序的解题范围：总节点数（包括支座的约束点）≤200杆件数≤170支座约束数≤80命令和简化命令可以通过命令和菜单按钮两种方式指行一个功能，每个命令可以全命令名和简化命令名，简化命令存于与录入系统同目录的gsPkCAD.pgp，用户可以修改，重新进入录入系统时自动调入。
主要的全命令名和简化命令名快速入门工程介绍新建工程名hj.pk，平面桁架如下图：总体信息选择“总体信息”，弹出如下对话框设置总体信息。
桁架选型点按“平面编辑─杆件编辑─桁架选型”，弹出如下对话框。
按图中所示输入数据，确认后。
指定插入点 <退出>:把确定的桁架拖到靠近绘图窗口左下角位置，点按鼠标左键确定位置，绘图窗口出现：杆件变换点按“平面编辑─杆件编辑─杆件变换”。
选择要变换的杆件<退出>:窗选所有上弦杆件选择要变换的杆件<结束>:回车结束选择选择变换方式(1对话框选择,2斜线,3圆弧,4椭圆弧,5抛物线,6悬链线)<1>:回车弹出如下对话框选择斜线变换方式确认后。
广厦 第六章 基础计算与设计
第七章基础计算与设计录入系统建模完成后，选择【生成计算数据】菜单，弹出对话框，选择【生成基础CAD数据】，当进入【基础CAD】后才能显示平面图形。
进入【基础CAD】后，选择【读取墙柱底力】菜单，弹出对话框，选择读取GSSAP计算的上部结构产生的墙柱底内力。
图7—1 基础平面图窗口广厦基础CAD能处理如下扩展基础、桩基础、弹性地基梁以及桩筏、筏板基础。
7.1扩展基础设计扩展基础可以设计单、多柱扩展基础、墙下扩展基础、墙下条形基础、墙柱下扩展基础和联合扩展基础成台上的梁。
扩展基础设计流程：1、【读取墙柱底力】；2、填写扩展基础【总体信息】；3、【基础设计】选择扩展基础设计：确定基础形式——单柱阶式、单柱锥式、多柱阶式、多柱锥式或墙下条基，弹出基础参数对话框，填写对话框参数；4、布置扩展基础；5、查看文本计算结果。
7.1.1扩展基础总体信息首先点按屏幕上方的【总体信息】弹出对话框，进入【扩展基础总体信息】图7—2 扩展基础总体信息【地基承载力特征值】输入修正前的承载力，可进行宽度和深度修正；若输入修正后的承载力，则宽度和深度修正系数值填为零。
【基底以下土的重度】用于承载力修正公式，地下水位以下取浮重度。
【基底以上土的加权平均重度】用于承载力修正公式，地下水位以下取浮重度。
【基础宽度和深度地基承载力修正系数ηb和ηd】地基承载力修正系数表表7—1土的类别ηbηd淤泥和淤泥质土0 1.0 人工填土e或I L大于等于0.85的粘性土0 1.0红粘土含水比αw>0.8含水比αw≤0.80.151.21.4大面积压实填土压实系数大于0.95,粘粒含量ρc≥10%的粉土最大干密度大于2.1t/m3的级配砂石1.52.0粉土粘粒含量ρc≥10%的粉土粘粒含量ρc<10%的粉土0.30.51.52.0e及I L均小于0.85的粘性土粉砂、细砂(不包括很湿与饱和时的稍密状态)中砂、粗砂、砾砂和碎石土0.32.03.01.63.04.4注：1 强风化和全风化的岩石，可参照所风化成的相应土类取值；其他状态下的岩石不修正；2 地基承载力特征值按《建筑地基基础设计规范》附录D深层平板载荷试验确定时ηd取0。
