电缆绝缘电阻的测量办法
电缆绝缘电阻的测量方法
1、电缆测量应在光线充足，空气干燥的条件下进行，测量推荐温度20±5℃。
2、电缆绝缘测量的工作负责人必须有三年及以上高压电气作业经验。
3、高压电缆测量前，应办理“两票”。
4、低压电缆测量前，应办理低压柜停送电工作票。
5、电缆绝缘电阻测量之前，应首先断开电缆的电源及负荷，并经充分放电之后方可进行。
6、按照电缆的额定电压选择合适的兆欧表，详见表1。
表1兆欧表选择标准
7、测量前应对兆欧表进行开路实验和短路试验。
测量时要先将摇表放平，摇动手把到额定转速此时指针应指向∞，再减低转速，用导线短接正负极，指针应指向零，证明摇表正常。
8、测量时应先测量A、B、C三相对地绝缘电阻，然后测量A、B、C相间绝缘，最后测量地线对绝缘皮的绝缘。
测量时另一端安排专人看守，防止电缆相间接触或者接地。
9、遥测时摇表手把的转动速度约120r/min，待仪表指针稳定后，并记录电缆电阻值。
停止遥测前，应将表线与电缆的连接断开，以免电缆向摇表反充电。
10、测量完毕后，对电缆芯线进行充分放电的以防触电。
11、1千米电缆的绝缘值应满足表2要求。
表2：电缆绝缘值合格标准
12、1千米长度的绝缘电阻值=电缆的实际长度（km）×电缆绝缘电阻实测值。
对于不足1千米的电缆绝缘测量时，其合格值参考1千米电缆的绝缘合格值。
电缆绝缘电阻标准值国标
电缆绝缘电阻标准值国标电缆绝缘电阻是指电缆在一定电压下绝缘材料能够阻止电流泄漏的能力。
通常情况下，电缆绝缘电阻的标准值由国家标准规定。
本文将介绍中国国家标准中对电缆绝缘电阻标准值的相关规定。
电缆绝缘电阻标准值的国家标准主要包括两个方面的内容：电缆绝缘电阻标准值的测量方法和电缆绝缘电阻的最低标准值。
首先是电缆绝缘电阻的测量方法。
中国国家标准对电缆绝缘电阻的测量方法进行了详细规定，主要包括以下几点。
1.对于直流电缆，应使用直流电加以测试。
测试时，应先将被测绝缘电缆接地，然后用电阻测试仪对绝缘电缆导体和照明电线及技术说明草纸进行电阻测试。
测试后，应根据测试结果判断绝缘电阻是否符合国家标准。
2.对于交流电缆，应使用交流电加以测试。
测试时，应将被测绝缘电缆接地，并使用交流电源对绝缘电缆导体和照明电线及技术说明草纸进行电阻测试。
测试后，应根据测试结果判断绝缘电阻是否符合国家标准。
3.测试时需要使用专用测试仪器。
测试仪器的选择应符合国家标准的要求，并应定期进行校准，以确保测试结果的准确性。
电缆绝缘电阻的最低标准值是指电缆绝缘电阻在特定条件下应达到的最低数值。
根据中国国家标准的规定，电缆绝缘电阻的最低标准值应满足以下几个方面的要求。
1.对于不同类型的电缆，其绝缘电阻的最低标准值有所不同。
国家标准中对不同类型的电缆绝缘电阻的最低标准值进行了具体规定。
例如，对于低压电力电缆，其绝缘电阻的最低标准值应大于等于0.2兆欧姆。
2.对于特定用途的电缆，如防火电缆、矿井电缆等，其绝缘电阻的最低标准值可能有更高的要求。
国家标准中对这些特定用途的电缆的绝缘电阻的最低标准值也进行了具体规定。
3.绝缘电阻的测试条件也会对最低标准值有一定的要求。
国家标准中对绝缘电阻测试时的电压、温度等条件进行了规定，并要求绝缘电阻在这些条件下达到相应的最低标准值。
综上所述，中国国家标准对电缆绝缘电阻标准值进行了详细规定。
电缆绝缘电阻的测试方法和标准值的定义对于确保电缆的安全性和可靠性具有重要意义。
电力电缆绝缘测试操作方法
电力电缆绝缘测试操作方法电力电缆绝缘测试是一种必要的测试方法，它可以确保电缆线路运输、安装和使用的安全可靠性。
以下是电力电缆绝缘测试的操作方法和注意事项。
1.测试仪器电压表、电感计、万用表、绝缘电阻测试仪等。
2.测试前准备在测试前，需要对测试仪器进行检查和校准，测试仪器的正负极性应正确接入，测试前应对待测的电缆线路进行清理，在接口处的绝缘子、接头、接线盒等处应清洁干净，以保证测试数据的准确性。
3.测试方法测试前，应将电缆线路分断，然后在每一段电缆中间插上一个绝缘测试仪表，通过施加一定的电压来测定绝缘电阻，一般采用DC500V或DC1000V来测量。
a.绝缘电阻测试绝缘电阻测试的目的是确定电缆的绝缘性能，测试时应按以下步骤进行：1)将测试仪表的电源接线正确地接到电源插座上；2)在两个绝缘子之间，或在绝缘子和接头之间，或在绝缘子和金属护套之间，连接测试夹，注意正负极性的正确接法；3)按下测试按钮，开始测试；4)等到测试结果稳定下来后，读取测试结果；5)将测试结果记录下来，并进行比较分析。
b.电容测试电容测试的目的是检查电缆的电容性能，测试时，应按以下方法进行：1)先将电力电缆分断，然后在每一段电缆中间插上一个电容测试仪表，测试仪表的正、负份别与接线端子相应接入；2)施加一个恒定的交流电压，在测试结果稳定后，读取测试结果；3)将测试结果记录下来，并进行比较和分析。
4.注意事项在电缆线路绝缘测试过程中，需要注意以下一些事项：a.测试前要对测试仪器进行检查和校准，确保测试数据的准确性和可靠性；b.测试时需要将电缆线路分段测试，以确保测试的区间清晰明了；c.测试时应注意正确的接线方法和接口的清洁；d.测试过程中应注意安全，检查线路的漏电情况，避免因测试导致的其他意外事故的发生。
绝缘测试是电缆生产和使用过程中必不可少的测试方法。
电缆线路的安全运行离不开绝缘性能的保障，电力电缆绝缘测试通过对电缆线路的绝缘性能和电容性能的监测，为电缆线路的安全可靠运行提供了保障。

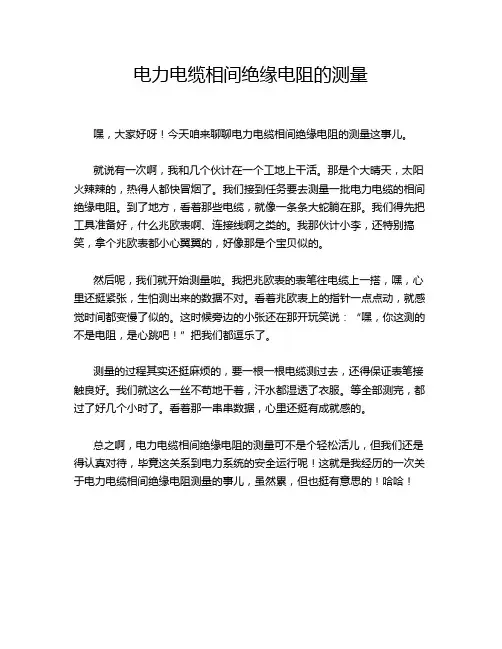

电力电缆相间绝缘电阻的测量
电力电缆相间绝缘电阻的测量嘿，大家好呀！今天咱来聊聊电力电缆相间绝缘电阻的测量这事儿。
就说有一次啊，我和几个伙计在一个工地上干活。
那是个大晴天，太阳火辣辣的，热得人都快冒烟了。
我们接到任务要去测量一批电力电缆的相间绝缘电阻。
到了地方，看着那些电缆，就像一条条大蛇躺在那。
我们得先把工具准备好，什么兆欧表啊、连接线啊之类的。
我那伙计小李，还特别搞笑，拿个兆欧表都小心翼翼的，好像那是个宝贝似的。
然后呢，我们就开始测量啦。
我把兆欧表的表笔往电缆上一搭，嘿，心里还挺紧张，生怕测出来的数据不对。
看着兆欧表上的指针一点点动，就感觉时间都变慢了似的。
这时候旁边的小张还在那开玩笑说：“嘿，你这测的不是电阻，是心跳吧！”把我们都逗乐了。
测量的过程其实还挺麻烦的，要一根一根电缆测过去，还得保证表笔接触良好。
我们就这么一丝不苟地干着，汗水都湿透了衣服。
等全部测完，都过了好几个小时了。
看着那一串串数据，心里还挺有成就感的。
总之啊，电力电缆相间绝缘电阻的测量可不是个轻松活儿，但我们还是得认真对待，毕竟这关系到电力系统的安全运行呢！这就是我经历的一次关于电力电缆相间绝缘电阻测量的事儿，虽然累，但也挺有意思的！哈哈！。
电缆芯线绝缘电阻的测试
电缆芯线绝缘电阻的测试步骤：1、MQ表开短路实验，判断仪器是否正常。
2、线间绝缘电阻的测试：A：找到将要测试的一对芯线，用剥线钳在进端去掉芯线绝缘层4-6CM，并使该对芯线在对端严格开路。
B：将去掉绝缘层的芯线的导线接在兆欧表的“L”和“E”两个端子上。
C：将兆欧表水平的放稳，左手大拇指与其他四指分开，分别按住兆欧表的两边，但要注意手掌不能遮住兆欧表的电阻读数指针。
D：右手摇动兆欧表的发电机摇把，先慢后快，至120转/分钟时，均匀停下来，这是在兆欧表上指针所指的度数即为芯线间的绝缘电阻，单位是“兆欧”。
其示意图如下：3、电缆芯线对地绝缘电阻的测试：首先测被测线对A线的对地绝缘电阻LAE。
A：将A线接在兆欧表的L端子上，用一根引线将兆欧表的E端子与电缆屏蔽层相连（因为在实际工程中屏蔽层一般是要求接地的，所以接屏蔽层实际是接大地）。
B：重复上面的C-D步，即可测的A线对地绝缘电阻LAE=？C：测被测线对A线的对地绝缘电阻LBE，参照以上的方法进行即可。
接线示意图如下：4保护环的使用：兆欧表的L端子下面还有一个保护环端子，他是、用来测较大绝缘电阻时消除漏电电流的影响，从而达到减少测量误差的目的。
保护环的连线方法：用一根引线（两边必须用裸露的导线），一端接保护环端子，另一端紧紧的缠绕在被测线对的绝缘层上。
这样，从绝缘层流过的漏电电流就通过保护环直接达到发电机的负极，从而消除了影响。
实验注意事项：1、若测量电信通信时，测量前应将线路两端及中间的霹雷器去掉，以免击穿避雷器，影响测试。
2、不能带电测试，如果被测线路上带有电源，应该先排除，否则将造成危害。
3、测电缆芯线绝缘电阻时，必须先摇转几分钟，待表针稳定以后再读数。
测试完毕应该对被测线对进行放电处理。
4、兆欧表测量结果为线路全长的绝缘电阻，将测量结果乘以线路的长度公里数后，才是每公里的绝缘电阻值。

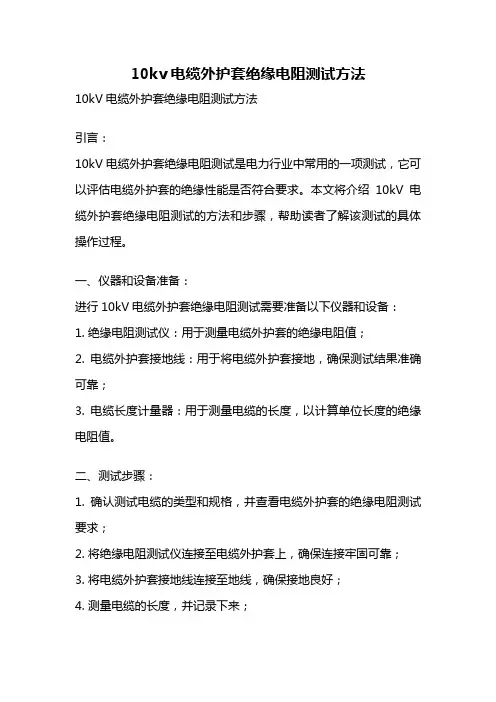

10kv电缆外护套绝缘电阻测试方法
10kv电缆外护套绝缘电阻测试方法10kV电缆外护套绝缘电阻测试方法引言：10kV电缆外护套绝缘电阻测试是电力行业中常用的一项测试，它可以评估电缆外护套的绝缘性能是否符合要求。
本文将介绍10kV电缆外护套绝缘电阻测试的方法和步骤，帮助读者了解该测试的具体操作过程。
一、仪器和设备准备：进行10kV电缆外护套绝缘电阻测试需要准备以下仪器和设备：1. 绝缘电阻测试仪：用于测量电缆外护套的绝缘电阻值；2. 电缆外护套接地线：用于将电缆外护套接地，确保测试结果准确可靠；3. 电缆长度计量器：用于测量电缆的长度，以计算单位长度的绝缘电阻值。
二、测试步骤：1. 确认测试电缆的类型和规格，并查看电缆外护套的绝缘电阻测试要求；2. 将绝缘电阻测试仪连接至电缆外护套上，确保连接牢固可靠；3. 将电缆外护套接地线连接至地线，确保接地良好；4. 测量电缆的长度，并记录下来；5. 打开绝缘电阻测试仪的电源，根据仪器的操作说明进行设置；6. 开始测试，记录下测试开始时间；7. 测试持续一段时间后，记录下测试结束时间；8. 根据测试仪器的显示结果，读取电缆外护套的绝缘电阻值；9. 根据电缆的长度和测试得到的绝缘电阻值，计算出单位长度的绝缘电阻值；10. 将测试结果与电缆外护套的绝缘电阻测试要求进行对比，判断是否符合要求。
三、注意事项：1. 在进行测试前，应检查测试仪器和设备的工作状态，确保其正常运行；2. 在测试过程中，应保持测试环境的干燥和无污染；3. 测试时应注意安全，避免触电和其他意外事故的发生；4. 若发现测试结果与要求不符合，应及时排查故障原因，并采取相应的措施修复；5. 完成测试后，应及时清理测试仪器和设备，使其保持干净和良好的工作状态。
结论：10kV电缆外护套绝缘电阻测试是一项重要的评估电缆绝缘性能的测试方法。
通过正确的测试步骤和注意事项的遵守，可以确保测试结果的准确和可靠。
在实际工程中，对电缆外护套绝缘电阻的测试应当严格执行，并根据测试结果采取相应的措施，确保电缆的正常运行和安全使用。
摇表测量电缆绝缘电阻方法
摇表测量电缆绝缘电阻方法
嘿，大家知道吗，要测量电缆的绝缘电阻，摇表可是个超厉害的工具呢！那怎么用摇表来测量电缆绝缘电阻呢？别急，听我慢慢道来呀。
首先呢，要做好准备工作，把电缆停电，然后充分放电，将电缆的两端与其他设备断开。
接下来就是关键步骤啦！把摇表的两个测试线分别接到电缆的导体和绝缘层上，然后以每分钟 120 转左右的速度均匀摇动摇表手柄。
在这个过程中，可一定要注意保持测试线与电缆接触良好，不能有松动哦，不然测量结果可就不准确啦！还有哦，摇表可不能在潮湿或者有腐蚀性气体的环境中使用，不然它也会“生病”的呀！测量完成后，要及时对电缆进行放电，以免发生危险呢。
在这个过程中，安全性那可是至关重要的呀！就好像走钢丝一样，稍有不慎就可能出问题呢。
所以一定要严格按照操作规范来，不然摇表发脾气了，或者发生电击之类的危险，那可不得了！稳定性也很重要呀，要是摇表摇得不均匀，或者测试线接触不好，那得到的结果不就像海上的小船一样摇摇晃晃不稳定嘛。
那摇表测量电缆绝缘电阻有啥优势呢？这可多啦！它操作简单呀，不需要太复杂的设备和技术，普通人经过简单培训也能上手呢。
而且它测量结果比较准确可靠，可以快速判断电缆的绝缘状况。
它就像一个忠诚的卫士，能及时发现电缆的问题呢。
我就给大家讲个实际案例吧。
有一次，一个工厂的电缆出现了故障，电工师傅们就是用摇表测量了电缆的绝缘电阻，很快就找到了故障点，及时进行了维修，避免了更大的损失呢！你说，这摇表是不是很厉害呀！
所以呀，摇表测量电缆绝缘电阻真的是个很棒的方法呀！它简单、可靠、实用，能为我们的电缆安全保驾护航呢！。
电缆绝缘电阻测试方法(一)
电缆绝缘电阻测试方法(一)电缆绝缘电阻测试方法1. 测试背景电缆绝缘电阻测试是电气工程中的一项重要测试。
它可以将电缆的绝缘性能评估出来，检查电缆是否存在漏电现象，保证电气设备和电缆本身的安全运行。
2. 测试仪器进行电缆绝缘电阻测试需要使用绝缘电阻测试仪。
常见的绝缘电阻测试仪有MEGGER品牌的MFT系列、FLUKE品牌的1587/1577两用万用表等。
3. 测试步骤1.断开电缆两端的电源连接，并确认电缆没有外来电源。
2.将测试仪的测试线连接到被测试电缆的两端。
3.设置测试仪的测试参数。
常见的测试参数有测试电压和测试时间。
根据被测试电缆的种类和规格设置相应的测试参数。
4.启动测试仪开始测试，等待测试结果。
5.对测试结果进行分析和判断。
若测试结果符合标准要求，则电缆绝缘性能良好；反之则需要进行维修或更换。
4. 注意事项1.进行测试前，需要确认测试仪器的工作状态正常，测试线接触良好。
2.测试仪器的测试参数需要根据被测试电缆的种类和规格进行调整和设置。
3.在测试过程中，要避免使用过高的测试电压，以免对电缆产生损伤。
4.测试完成后，要及时归档测试结果，并及时处理异常情况。
以上是电缆绝缘电阻测试方法的相关内容，希望能对电气工程从业者有所帮助。
5. 常见问题1.什么情况下需要进行电缆绝缘电阻测试？答：在新安装电力设备、线路和电缆，以及设备长时间未使用或维修后，需要进行电缆绝缘电阻测试。
2.测量结果受哪些因素的影响？答：测量结果受电缆长度、温度、湿度、外界干扰等因素的影响。
3.测量结果单位是什么？答：测量结果一般以欧姆（Ω）为单位。
6. 总结电缆绝缘电阻测试是电气工程中必不可少的一项测试项目，关乎电力设备和电缆本身的安全运行。
在测试前需要确保测试仪器和测试线的工作状态正常，测试过程中需要遵循正确的测试流程和注意事项。
同时应注意测量结果的单位以及受哪些因素的影响。
测试结果若不符合标准要求，则需进行维修或更换电缆。
电缆绝缘电阻的测量方法
电缆绝缘电阻的测量方法电缆的绝缘电阻是指电缆绝缘材料对电流流过的阻力，是一个重要的电气特性参数。
正确的测量电缆绝缘电阻可以评估电缆的绝缘状态，以确保电气设备的安全运行。
下面将介绍几种常用的电缆绝缘电阻测量方法。
1.直流电桥法直流电桥法是最常用的电缆绝缘电阻测量方法之一、它基于电桥平衡理论，通过测量电桥平衡时电流和电压的比例关系来计算电缆的绝缘电阻。
具体步骤如下：-首先将电桥一侧电极连接到电缆的一端，另一侧电极连接到地线。
-施加一定电压，例如100V，到电缆上。
-调节电阻箱中的电阻，直到电桥平衡。
-读取电桥平衡时的电阻值，即为电缆的绝缘电阻。
2.交流电桥法交流电桥法是使用交流电源来测量电缆绝缘电阻的方法。
相比于直流电桥法，交流电桥法可以减小直流电压对电缆绝缘材料的影响，提高测量结果的准确性。
具体步骤如下：-将电桥一侧电极连接到电缆的一端，另一侧电极连接到地线。
-利用交流电桥平衡方法，测量电桥平衡时的电流和电压值。
-根据电流和电压的比例关系，计算得到电缆的绝缘电阻。
交流电桥法通常使用高频交流电源，以减小电容效应对测量结果的影响。
3.绝缘电阻测试仪法绝缘电阻测试仪是一种专用仪器，用来测量电缆及其他电气设备的绝缘电阻。
绝缘电阻测试仪的工作原理是通过施加一定电压到电缆上，测量电流的大小，然后计算出电缆的绝缘电阻。
具体步骤如下：-将测试仪的测试电极连接到电缆的两端。
-设置测试仪的测试参数，例如施加的电压和测试时间等。
-开始测试，测试仪会自动施加电压到电缆上，并记录电流的大小。
-测量结束后，测试仪会自动计算出电缆的绝缘电阻值。
需要注意的是，在进行电缆绝缘电阻测量时，应确保电缆处于干燥的环境中，以避免湿度对绝缘电阻的影响。
此外，在进行交流电桥法和绝缘电阻测试仪法测量时，应选择合适的测量范围和电压，以确保测量结果的准确性。
电缆绝缘测试方法
电缆绝缘测试方法1. 引言电缆绝缘性能的测试是确保电缆在正常使用情况下能够保持良好的绝缘状态的重要步骤。
电缆的绝缘测试方法不仅能够帮助我们评估电缆的质量，还可以帮助我们检测潜在的故障和缺陷。
本文将介绍几种常见的电缆绝缘测试方法，包括直流绝缘电阻测试、交流耐压试验等。
2. 直流绝缘电阻测试直流绝缘电阻测试是一种常用的电缆绝缘性能测试方法。
该方法通过施加直流电压，并测量电缆绝缘材料的电阻来评估电缆绝缘性能。
以下是直流绝缘电阻测试的步骤：1.准备测试设备：包括直流电压源、电压表和电流表。
2.将直流电压源的正极和负极分别连接到电缆的两端，确保电压源与电缆的绝缘部分不发生短路。
3.施加一定大小的直流电压，一般为指定的测试电压。
4.测量电缆两端的电流和电压，并计算电缆的绝缘电阻。
5.重复测试多个点，以确保整个电缆的绝缘性能符合要求。
直流绝缘电阻测试方法可以快速、准确地评估电缆的绝缘性能，但需要注意的是，电压的选择必须符合标准要求，并需要对测试结果进行合理的解读和分析。
3. 交流耐压试验交流耐压试验是另一种常见的电缆绝缘测试方法，该方法主要是通过施加交流电压，观察电缆绝缘材料是否能够在正常工作电压下保持良好的绝缘性能。
以下是交流耐压试验的步骤：1.准备测试设备：包括交流电压源、电流表和电压表。
2.将交流电压源的正极和负极分别连接到电缆的两端。
3.施加指定频率和幅值的交流电压。
4.观察电缆的绝缘部分是否出现漏电、放电或击穿等异常情况。
5.根据测试结果，评估电缆的绝缘性能是否符合标准要求。
交流耐压试验可以模拟实际工作环境中的电压变化，对电缆的绝缘性能进行全面的评估，但需要注意测试时的安全措施，以免发生意外。
4. 绝缘材料的局部放电测试局部放电测试是一种通过观察电缆绝缘材料中的局部放电现象来评估绝缘性能的方法。
局部放电是指在绝缘材料中的局部区域产生的电弧放电或击穿现象。
以下是局部放电测试的步骤：1.准备测试设备：包括局部放电检测仪器和高压电源。
绝缘电阻的正确测量方法
绝缘电阻的正确测量方法绝缘电阻的测量是电工工程和维护中一项重要的任务，它用于判断电气设备或电线电缆的绝缘状态。
在实际工作中，为了确保测量的准确性和可靠性，需要采取正确的测量方法。
本文将介绍正确测量绝缘电阻的方法，包括准备工作、测量设备和操作步骤。
一、准备工作：1. 确认测量电路处于安全状态，确保断开所有电源开关，并用合适的电源隔离设备隔离供电。
2. 检查测量仪器和电缆的连接线，确保其正常工作，无破损或松动。
3. 清理测量点的绝缘表面，确保其干燥、整洁和无污垢。
二、测量设备：1. 绝缘电阻测试仪：常用的绝缘电阻测试仪有直流电桥法仪表、电动机绝缘测试仪和电缆绝缘电阻仪等。
不同设备适用于不同的测量场景和要求。
2. 电源隔离设备：用于在测量过程中隔离供电，确保测量的安全性。
三、操作步骤：1. 选择正确的测量范围：根据被测设备的额定电压和绝缘电阻的预估值，选择合适的测量范围。
2. 连接测量仪器：将测量仪器的电源线插入电源隔离设备，将仪器的测试线分别连接到被测设备的绝缘接头或绝缘层上。
确保连接牢固，不松动。
3. 测量绝缘电阻：根据使用的测量仪器，按照其说明进行相关操作。
通常是开启电源，选择测试范围和时间等参数，开始测量。
若使用电桥法测量，需先进行零位校准。
4. 记录测量结果：在测量结束后，记录测量结果，并与相关标准进行比较。
若测量值在合理范围内，说明绝缘状态良好；若测量值过小甚至为零，说明绝缘存在损坏；若测量值过大，说明可能存在绝缘材料的潮湿或其它故障。
总之，正确测量绝缘电阻需要合理准备，选用适当的仪器设备，并操作规范，确保测量结果的准确性和可靠性。
同时，在测量结束后，还应根据结果采取相应的措施，修复或更换有问题的绝缘部分，以确保设备和电路的安全运行。
