给排水管网系统排水合流制管渠系统
给水排水管网系统考试重点(无计算)
给水排水系统是为人们的生活、生产和消防提供用水和排除废水的设施总称。
给水的用途通常分为生活用水、工业生产用水和市政消防用水三大类。
给水排水系统的功能：⑴水量保障；⑵水质保障；⑶水压保障。
给水排水系统组成：⑴原水取水系统；⑵给水处理系统；⑶给水管网系统；⑷排水管网系统；⑸废水处理系统；⑹排放和重复利用系统。
城市用水量：⑴居民生活用水量；⑵公共设施用水量；⑶工业企业生产用水量和工作人员生活用水量；⑷消防用水量；⑸市政用水量，主要指道路和绿地浇洒用水；⑹未预见用水量及给水管网漏失水量。
用水量的表达：⑴平均日用水量，一般作为水资源规划和确定城市设计污水量的依据；⑵最高日用水量，一般作为取水工程和水处理工程规划和设计的依据；⑶最高日平均时用水量；⑷最高日最高时用水量，一般作为给水管网工程规划设计的依据。
给水排水管网系统的功能：⑴水量输送；⑵水量调节；⑶水压调节。
给水管网系统一般由输水管（渠）、配水管网、水压调节设施（泵站、减压阀）及水量调节设施（清水池、水塔、高位水池）等构成。
输水管（渠）：是指在较长距离内输送水量的管道或渠道，输水管（渠）一般不沿线向外供水。
配水管网：是指分布在供水区域内的配水管道网络。
排水管网系统一般由⑴废水收集设施：是排水系统的起始点；⑵排水管网：指分布于排水区的排水管道（渠道）网络，其功能是将收集到的污水、废水和雨水等输送到处理地点或排放口，以便集中处理或排放；⑶水量调节池：指具有一定容积的污水、废水或雨水贮存设施，用于调节排水管网与输水量或处理水量的差值；⑷提升泵站：指通过水泵提升排水的高程或使排水加压输送；⑸废水输水管（渠）：指长距离输送废水的压力管道或渠道；⑹排放口：排水管道的末端是废水排放口，与接纳废水的水体连接。
排水体制：废水分为生活污水、工业废水和雨水三种类型，它们可采用同一个排水管网系统排除，也可采用各自独立的分质排水管网系统排除。
不同排除方式所形成的排水系统，称为排水体制。
给排水工程课后答案详解
排水管网第一章排水系统理论一、名词解释排水体制：污水的不同排除方式所形成的排水系统，称为排水体制。
区域排水系统：将两个以上城镇地区的污水系统统一排除和处理的系统，称作区域排水系统。
排水系统：排水的收集、输送、水质的处理和排放等设施以一定方式组合成的总体。
合流制排水系统：将生活污水、工业废水和雨水混合在同一个管渠内的排除系统。
分流制排水系统：将生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统。
二、简答题1.排水体制分几类，各类的特点，选择排水体制的原则是什么？1）合流制排水系统：这种系统是在临河岸边建造一条截流干管，同时在合流干管与截流干管相交前或相交处设置溢流井，并在截流干管下游设置污水厂。
晴天和初降雨时所有污水都送至污水厂，处理后排入水体，随着降雨的增加，雨水径流增加，当混合污水流量超过截流干管的输水能力后，就有部分混合污水经溢流井溢出，直接排入水体，成为水体的污染源，使水体遭受污染。
2）分流制排水系统：生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除。
排水系统体制的选择应根据城镇及工业企业的规划、环境保护的要求、污水利用的情况、原有排水设施、水质、水量、地形、气候和水体等条件，从全局出发，在满足环境保护的前提下，通过技术经济比较，综合考虑确定。
21、工业企业的废水，在什么条件下可以排入城市下水道？工业企业的废水不影响城市排水管渠和污水厂等的正常运行，不对养护管理人员造成危害，不影响污水处理厂出水和污泥的排放和利用，满足次条件可以排入城市下水道。
22、排水工程的规划设计，应考虑哪些问题？应考虑这些问题：排水工程的规划设计应符合区域规划以及城市和工业企业的总体规划，并应与城市和工业企业中其他单项工程建设密切配合，相互协调。
排水工程的规划设计要与邻近区域内的污水和污泥的处理和处置协调。
排水工程的规划设计应处理好污染源与集中处理的关系。
排水工程的规划设计要考虑污水经再生后同用的方案。
合流制排水管渠系统的改造
将合流制改为分流制 ，是一种最彻底的改造 方法 。由于实施雨污分流可 以将污水全部引至污 水处理厂进行处理 ．从根本上杜绝了污水直接对
水 体 的污染 。 同时 ， 由于雨水 不进 入污 水处 理厂 ，
管 网。 目前 ，大多数城市 由于受原合流管限制 ． 最 终截流管管 内底 标高一般低 于城 市水体洪水 位 标高 ， 这给溢流井 的设计带来一定难度 ， 针对这
筛滤 、 混凝沉淀 、 投氯消毒的处理工艺 ， 从而减轻 对水体 的污染 ， 该措施 由于考虑雨水的处理 ， 与前 种情况存在类似 的不足 ，日常运行费用高且分散
维普资讯
合流制排水管渠系统的改造
平煤 一矿 陈 永超 米启 伟
摘
要
合流制排水管渠改造为截流式合流制对 于减 少水体污染、节约投资有一定的现
分流制 截 流倍数 溢 流井
实意 义。
关键 词 ： 流 制 合
随 着城 市 文 明程 度 的不 断提 高 ， 境 问题 日 环
处 理 设施 远 离城 市 污 水处 理 厂 ， 在运 行 、 维护 、 管 理 上均存 在诸 多不便 。
种情况 ， 通常有三种解决方法 ： ①设置闸板 ， 在水 体处于洪水位时溢流井将停止工作 ， 这显然不尽 合理 ； ②用水位传感器代替溢流堰 ， 通过水泵将
溢流水量抽至城市水体 ，由于溢 流井较分散 ． 在 运行 、 维修 、 管理方 面存在诸多不便 ， 同时还增加 『 ｌ没施投资和运行费用 ； ⑧将溢流堰设 于水体洪 水位 以上，通过抬高管 网水位排除溢流水量 ， 由 于堰 １固定 ， ７ Ｉ 即使在水体水位较低时溢流水量也
给水排水管网系统复习题
不行，如果有多个定压节点，按两个压力同 时计算，很容易引起矛盾，进行虚环假设， 可以将多定压节点转化为单定压节点，可以 利用流量的连续性和环能量方程最终得出个 管段的水力特性。虚环能量方程是根据虚定 压节点和原各实际定压节点组成的环，来列 能量方程的，即定压节点间的路径能量方程。
给水排水管网系统分 由给水管网系统和排水管网系统组成。
给水管网系统：输水管渠（作用：较长距离输水）、配水管 网（作用：将较集中点的水量分配到整个供水区域）、水压 调节设施（如泵站、减压阀，作用：保证用户用水点点的水 压要求）、及水量调节设施（如清水池、水塔、高位水池， 作用：调节前后系统的水量之差）。
可以，一般以流出节点的方向为正，如果是 负值，对于节点来说，它代表此流量流入节 点，对于管段来说，此流量的流动方向与原 假设管段的方向相反。
图论中的图与几何图形有何不同？
因管网图只是表示管网的拓扑关系，所以不 必在意节点的位置、管段的长度等要素的构 造属性，即管网图中的节点位置和管段长度 等不必与实际情况相符，转折或弯曲的管段 也可以画成直线，管段也可以拉长或缩短， 只要节点和管段的关联关系不变，而几何图 形是如实反应的。
和构筑物； ⑥排放和重复利用系统包括：废水收纳体和最终处置设施如排放口等。
给水排水系统各部分流量是否相同？若不同， 是如何调节的？
因为用水量和排水量是随时间变化的，所以 各子系统一时间内流量不相同，一般是由一 些构筑物或设施来调节，比如清水池调节给 水处理流量与管网中的用水量之差，调节池 和均合池用于调节排水官网流量和排水处理 流量之差。
给水管网布置基本形式：
树状管网（优点：经济造价低；缺点：易受 水锤破坏，水质（末端）安全性不能保证， 水压不易控制，用水保证率较差）

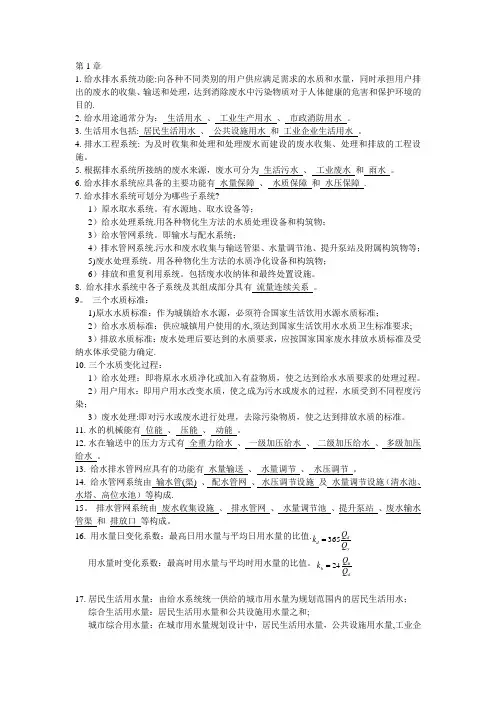

给水排水管网系统 第三版 知识总结
第1章1. 给水排水系统功能:向各种不同类别的用户供应满足需求的水质和水量，同时承担用户排出的废水的收集、输送和处理，达到消除废水中污染物质对于人体健康的危害和保护环境的目的.2. 给水用途通常分为： 生活用水 、 工业生产用水 、 市政消防用水 。
3. 生活用水包括: 居民生活用水 、 公共设施用水 和 工业企业生活用水 。
4. 排水工程系统: 为及时收集和处理和处理废水而建设的废水收集、处理和排放的工程设施。
5. 根据排水系统所接纳的废水来源，废水可分为 生活污水 、 工业废水 和 雨水 。
6. 给水排水系统应具备的主要功能有 水量保障 、 水质保障 和 水压保障 .7. 给水排水系统可划分为哪些子系统?1）原水取水系统。
有水源地、取水设备等；2）给水处理系统.用各种物化生方法的水质处理设备和构筑物；3）给水管网系统。
即输水与配水系统；4）排水管网系统.污水和废水收集与输送管渠、水量调节池、提升泵站及附属构筑物等；5)废水处理系统。
用各种物化生方法的水质净化设备和构筑物；6）排放和重复利用系统。
包括废水收纳体和最终处置设施。
8. 给水排水系统中各子系统及其组成部分具有 流量连续关系 。
9。
三个水质标准：1)原水水质标准：作为城镇给水水源，必须符合国家生活饮用水源水质标准；2）给水水质标准：供应城镇用户使用的水,须达到国家生活饮用水水质卫生标准要求;3）排放水质标准：废水处理后要达到的水质要求，应按国家国家废水排放水质标准及受纳水体承受能力确定.10. 三个水质变化过程：1）给水处理：即将原水水质净化或加入有益物质，使之达到给水水质要求的处理过程。
2）用户用水：即用户用水改变水质，使之成为污水或废水的过程，水质受到不同程度污染；3）废水处理:即对污水或废水进行处理，去除污染物质，使之达到排放水质的标准。
11. 水的机械能有 位能 、 压能 、 动能 。
12. 水在输送中的压力方式有 全重力给水 、 一级加压给水 、 二级加压给水 、 多级加压给水 。
给排水工程概述给水系统
二、给水系统的组成和布置 给水系统由下列工程设
施组成： 1．取水构筑物：用以从
选定的水源取水。 2．水处理构筑物：是将
取水构筑物来的水进行处理。 3．泵站：用以将所需水
量增加到一定压力，可分抽 取源水的一级泵站、输送清 水的二级泵站和设于管网中 的增压泵站等。
4．输水管渠和管网：输 水管渠是将原水送到水厂的 管渠，管网则是将处理后的 水送到各个给水区的全部管 道。
污水。压送从泵站出来的污水至高地自流管道或至污水厂的承压管段称为压力管道。
4．污水处理厂：供处理和利用污水、污泥的一系列构筑物及其附属构筑物的综合体。 5．出水口及事故排出口：出水口包括雨水排放口和污水排放口。事故排出口是在排水系统
易于发生故障的组成部分前面，设置辅助性出水管道，一旦发生故障，污水可直接由此排放。
b、灌溉农田； c、重复使用。 3、采取隔离措施 城市污水重复使用的方式有：
(1)自然复用，一条河流往往既作给水水源，也受纳沿河城市排放的污水。 (2)间接复用，将城市污水注入地下补充地下水，作为供水的间接水源，。 (3)直接复用，可将城市污水直接作为城市饮用水水源、工业用水水源、杂 用水水源等重复使用。
第二节 排水系统
第一章 给排水工程概述
三、排水系统体制及 选择 排水体制：对
生活污水、工业废水 和降水径流采取的汇 集方式。 (一)排水系统体制的形式
排水体制按汇流 方式可分为：分流制 和合流制。
污水处置方式：
1、返回到自然水体、土壤、大气； 环境容量：自然环境容纳污染物质的能力。
若所排出的污水不超过河流的环境容量时，可不经处理直接排放，否则应 处理后再排放。
2、经过人工处理，使其再生成为一种资源回到生产过程； 经处理后的污水其最后出路有：
第一章：给排水管网系统概论
四、给排水系统示意说明
五、给水排水系统的主要功能 1、水量保障 安全、可靠的向各个用户供应符合其水质要求的水；及 时、可靠地收集和排除污废水和雨水。 2、水质保障 供水应符合不同用户对水质的要求；废水排放应满足相 关排放标准（例如：国家污水综合排放标准）； 水质保障涉及主要内容如下： • 满足用户需要的最佳给水处理措施； • 给水管网二次污染控制措施； • 经济合理的污废水处理设施； • 污废水回用系统。 3、水压保障 • 给水管网为压力流，应向各类用户提供符合设计要求的供水 压力，满足其用水要求 。（太大？太低？） • 排水管网一般为重力流，应充分利用地形排水。
2、配水管网（枝状、环状） 指分布在整个供水区域内的配水管道网络，其作用是分配水 量，使各个用户均能就近接管用水。 A、组成：主干管、干管、支管、连接管、分配管等。 B、附件：似需要安装消火拴、阀门和检测仪表（压力表、流 量计等）。 3、泵站（图1.7） 输配水系统中的加压设施，一般由多台水泵并联组成，为了 安全，均考虑备用。 分类： 一级泵站（又名取水泵站，位于水源地）； 二级泵站（又名供水泵站，位于水厂）； 三级泵站（又名加压泵站，位于管网中间或者用户用水点）。
六、给水排水系统的组成 1、水源取水系统 包括水源（地表水、地下水和回用水源）、取水设施、提 升设施、输水管渠等。（举例：西安、上海、北京等）
附图：
2、给水处理系统 常规生活饮用水处理：反应、混凝、沉淀、过滤、消毒等； 工业水处理：软化、除盐、冷却等。（任务） 3、给水管网系统 输水管渠、配水管网、水压、水量调节设施等。（任务、管材） 4、排水管网系统 污废水收集输送系统，提升泵站及附属构筑物（任务、特点） 5、废水处理系统 方法：物理、化学、生物等； 任务：达标排放或回用； 特点：因废水水质不同而处理工艺差异明显 6、排放及回用系统 因受纳水体不同采用不同的排放方式。 回用（目的、方式） （附图）
给排水工程课后答案详解
排水管网第一章排水系统理论一、名词解释排水体制：污水的不同排除方式所形成的排水系统，称为排水体制。
区域排水系统：将两个以上城镇地区的污水系统统一排除和处理的系统，称作区域排水系统。
排水系统：排水的收集、输送、水质的处理和排放等设施以一定方式组合成的总体。
合流制排水系统：将生活污水、工业废水和雨水混合在同一个管渠内的排除系统。
分流制排水系统：将生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统。
二、简答题1.排水体制分几类，各类的特点，选择排水体制的原则是什么？1）合流制排水系统：这种系统是在临河岸边建造一条截流干管，同时在合流干管与截流干管相交前或相交处设置溢流井，并在截流干管下游设置污水厂。
晴天和初降雨时所有污水都送至污水厂，处理后排入水体，随着降雨的增加，雨水径流增加，当混合污水流量超过截流干管的输水能力后，就有部分混合污水经溢流井溢出，直接排入水体，成为水体的污染源，使水体遭受污染。
2）分流制排水系统：生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除。
排水系统体制的选择应根据城镇及工业企业的规划、环境保护的要求、污水利用的情况、原有排水设施、水质、水量、地形、气候和水体等条件，从全局出发，在满足环境保护的前提下，通过技术经济比较，综合考虑确定。
21、工业企业的废水，在什么条件下可以排入城市下水道？工业企业的废水不影响城市排水管渠和污水厂等的正常运行，不对养护管理人员造成危害，不影响污水处理厂出水和污泥的排放和利用，满足次条件可以排入城市下水道。
22、排水工程的规划设计，应考虑哪些问题？应考虑这些问题：排水工程的规划设计应符合区域规划以及城市和工业企业的总体规划，并应与城市和工业企业中其他单项工程建设密切配合，相互协调。
排水工程的规划设计要与邻近区域内的污水和污泥的处理和处置协调。
排水工程的规划设计应处理好污染源与集中处理的关系。
排水工程的规划设计要考虑污水经再生后同用的方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
11
第二节 合流制管渠的设计
一、设计参数 ㈠ 设计流量
生活污水
✓ 采用平均日的平均流量，总变化系数=1。
工业内生活污水和淋浴污水
✓ 最大3班的平均秒流量，时变化系数=1。
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
2
第一节 合流制管渠系统概述
合流制管渠系统
㈡ 分类
根据混合水的处理和排放的方式的不同，又分为 直泄式合流制和截留式合流制。
✓ 直泄式合流制 ✓ 截留式合流制
3
▪ 我国旧排水系统大多数是截流式合流制。 ▪ 新建的城区和工业区则一般多采用分流制 ，特别是当生产
污水中含有毒物质 ，其浓度又超过允许的卫生标准时 ，则 必须采用分流制 ，或者必须预先对这种污水单独进行处理 到符合要求后 ，再排入合流制管渠系统 。
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
8
第一节 合流制管渠系统概述
三、合流制系统的布置要求
✓ 使污水合理地排入管渠，并以最短距离坡向 水体。
✓ 暴雨时，混合污水能顺利的溢流入附近水体。
✓ 截流干管的布置。
3
✓ 合理确定溢流井的位置和数量。
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
第十三章 合流制管渠系统
第一节 合流制管渠系统概述
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
1
第一节 合流制管渠系统概述
合流制管渠系统 ㈠ 定义
合流制管渠系统是在同一管渠内排除生活污 水 、工业废水和雨水的管渠系统 。
3
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
一、设计参数 ㈤ 最小设计坡度
3
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
18
第二节 合流制管渠的设计
二、合流制管渠系统的设计流量的确定 ㈠ 合流管渠的设计流量
✓ 室外排水设计规范（GB50014—2006）3.3.1：
3
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
水厂处理。
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
6
第一节 合流制管渠系统概述
一、截流式合流制的工作情况和特点 ㈡ 特点
消除了晴天时污水的污染，和雨天时较脏的初 降雨水与部分城市污水对水体的污染。
但另一方面，有部分混合水未经处理溢流入水 体，对3 水体造成周期性污染。
3
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
16
第二节 合流制管渠的设计
一、设计参数 ㈣ 重现期 P
室外排水设计规范（GB50014—2006）3.3.4：
3
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
17
第二节 合流制管渠的设计
9
第一节 合流制管渠系统概述
四、合流污水水质 ✓ 雨污混合水的BOD5与OC（有机碳）的平均 浓度与晴天时污水并无很大的差异。 ✓ 雨污混合污水的SS平均为晴天时的二倍。
3
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
10
第十三章 合流制管渠系统
第二节 合流制管渠的设计
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
5
第一节 合流制管渠系统概述
一、截流式合流制的工作情况和特点 ㈠ 工作情况
设水量总和为Q，截流干管的输水能力为q， 则：
✓ 当Q≤q时：污水全部送往污水厂处理； ✓ 当Q3＞q时：开始发生溢流。q送往污水厂处理；
（Q-q）溢流入水体； ✓ 当Q≤q时：溢流现象停止。混合水全部送往污
19
第二节 合流制管渠的设计
二、合流制管渠系统的设计流量的确定 ㈡ 溢流井以后管渠的设计流量
✓ 室外排水设计规范（GB50014—2006）3.3.2：
3
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
20
第二节 合流制管渠的设计
三、截流倍数n0的选用 ✓ 截流倍数 n0
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
7
第一节 合流制管渠系统概述
二、合流制系统的使用条件 ✓ 雨水稀少的地区； ✓ 排水区域内水源充沛； ✓ 街道的横断面较窄，管渠的位置受到限制； ✓ 地面有一定的坡度倾向水体，当水体高水位
3
时，岸边不会淹没，污水在中途不需设泵站 (?) ✓ 水体卫生要求较高的地区，雨污水均需处理。
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
14
第二节 合流制管渠的设计
一、设计参数 ㈡ 设计充满度
满流
3
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
15
第二节 合流制管渠的设计
一、设计参数 ㈢ 最小流速
0.75m/s
✓ 需校核晴天时的流速 ✓ 一般控制在0.2~0.5m/s范围内
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
3
第一节 合流制管渠系统概述
合流制管渠系统 ㈡ 分类
直泄式合流制
3
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
4
第一节 合流制管渠系统概述
合流制管渠系统 ㈡ 分类
截留式合流制
3
3
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
21
第二节 合流制管渠的设计
三、截流倍数n0的选用 室外排水设计规范（GB50014—2006）3.3.3：
✓ 截流倍数 n0 应根据旱流污水的水质、水量排放 水体的卫生要求、水文、气候、经济和排水区 域大小等因素经计算确定，宜采用1~5。在同一 排水3 系统中可采用同一截留倍数或不同截留倍 数。
12
第二节 合流制管渠的设计
一、设计参数 ㈠ 设计流量
工业废水
✓ 最大班的平均流量。
雨水
✓ 井上3游按最大径流量考虑, 下游按截流倍数考虑。
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
13
第二节 合流制管渠的设计
一、设计参数 ㈡ 设计充满度
满流
3
2020/5/25
