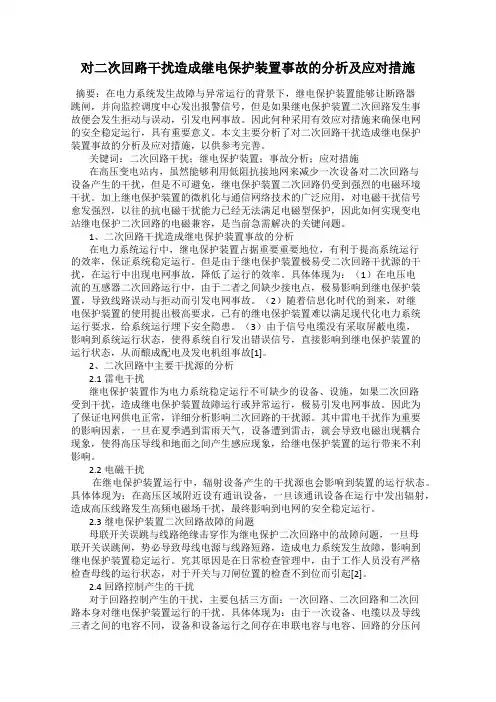

对二次回路干扰造成继电保护装置事故的分析及应对措施
在继电保护装置日常运行的过程中，工作人员应按照常规性检查的具体规定，详细检查在母线倒换装置中母线、开关与刀闸等设备运行状态，一旦实际运行与设定要求出现误差，需及时调整。对于二次回路保护接线的设计回路问题，需要对继电保护装置进行改造，增加跳位节电装置，保证系统在非全相状态下开关维持正常运行。此外，工作人员还需做好主变压器、母联开关以及继电保护装置的检修工作，确保这些设备处在正常运行状态，减小母联开关误跳闸故障发生的概率，有效规避电力风险。
3.2避免电磁感应干扰
为了避免电磁感应通过二次回路，造成继电保护装置事故，需要在干扰源和二次回路二者之间设置电磁屏蔽，有效隔离电磁感应的干扰，避免电磁感应通过二次回路，影响到继电保护装置的稳定运行。但在设置电磁屏蔽时，需要选择附有钢带的电缆作为屏蔽材料，提高抗干扰能力。对于低频干扰区域，需要利用屏蔽层两端来隔离低频干扰，在变电所位置安装铜排，确保电缆两端顺利接地，降低屏蔽层与地环路对二次回路的阻抗。例如在电压互感器、直流电流与交流电流等干扰水平较高的区域，为了达到良好的抗干扰效果，需要在二次回路的ABCN回路上安装金属电缆托架，然后使用电缆分层、分类将电位接地网连接到金属电缆托架中，紧接着使用多股铜质软导线将二次回路、高频收发信机的电缆屏蔽层与等电位接地网的铜排连接起来，导线截面积控制在4mm2内，最后利用金属管将变压器、断路器、电流与电压互感器等设备的二次电缆连接到端子箱中，根据规定焊接牢固。
2、二次回路中主要干扰源的分析
2.1雷电干扰
继电保护装置作为电力系统稳定运行不可缺少的设备、设施，如果二次回路受到干扰，造成继电保护装置故障运行或异常运行，极易引发电网事故。因此为了保证电网供电正常，详细分析影响二次回路的干扰源。其中雷电干扰作为重要的影响因素，一旦在夏季遇到雷雨天气，设备遭到雷击，就会导致电磁出现耦合现象，使得高压导线和地面之间产生感应现象，给继电保护装置的运行带来不利影响。
继电保护误动作原因分析及预防措施
继电保护误动作原因分析及预防措施摘要：近年来，随着各行业的用电需求不断增加，电力系统的规模不断扩大，相关电力设备的体系也愈加复杂。
与此同时，用电安全也受到人们越来越多的关注，继电保护系统作为电力系统运行的重要保障，其运行的可靠性也变得愈加重要。
本文对继电保护误动作原因分析及预防措施进行探讨。
关键词：继电保护；误动作；绝缘；电磁干扰1 二次回路绝缘差导致保护误动作1.1 二次回路绝缘故障原因分析在电气设备运行的过程中，二次回路绝缘故障是引发电气设备继电保护误动作的主要原因之一。
导致绝缘故障的常见原因有电缆质量较差或使用环境不当、施工不规范、线路老化破损等。
如在某工厂厂用变电所的变压器运行过程中，在电气设备没有出现运行故障的情况下继电保护的差动保护发生误动作。
通过对相关设备拆解后发现，差动保护装置的电缆穿管位置密封失效，积水进人开关端子箱内部，端子箱内部的二次回路电缆形成接地，绝缘为零，造成B相差动回路CT 二次侧短接，在继电器中产生差流，造成保护装置的误动作。
除此之外二次回路电缆的施工质量也会影响到绝缘性进而造成继电保护的误动作。
比如某2#主变运行过程中，差动保护动作，主变三侧开关跳闸，对主变进行预防性试验没有发现异常情况。
通过对变压器本体端子箱检查发现，高压侧CT二次电缆在保护管管口处有破损，导致CT二次短路。
这种问题出现的原因，主要是由于近年来经济社会发展的速度较快，许多电气工程项目的施工时间较短，电缆供应质量不齐，施工质量不高，验收把关不严等。
1.2 二次回路绝缘差问题预防在对化工厂电气设备二次回路的电缆施工过程中，必须严格遵守相关施工工艺，确保各项施工符合标准。
首先，对于需要波切的电缆，要避免形成对线芯的损害，同时要保留线路的绝缘层，确保各层线路之间良好的绝缘情况。
其次，在电缆的终端，应该用加热缩套或者绝缘材料进行包扎，避免漏电。
对于需要在地下经过的电缆，外面应套装塑料管，暴露在室外的电缆，需要在外面加装设备管，进行防晒防水保护。
电力系统电气二次回路的常见故障及对策
电力系统电气二次回路的常见故障及对策随着我国经济快速发展，对于电力需求越来高。
那么对于供電系统基础建设和调度算法提出了新的挑战，但是我国很多供电线路由于各种问题的存在使得在供电高峰经常出现跳闸事故，影响了居民的正常生活。
本文在此基础上分析了变电运行跳闸故障存在的原因，以及根据笔者的经验提出几点改进建议，从而更好地提高供电系统安全性和稳定性，从而更好地提高我国电网管理水平。
标签：变电运行;跳闸故障;处理分析技术;供电系统1、电气二次回路概述电气二次回路是电力系统中重要的电路环节，能够有效保护电力系统的发电过程，从而保障电力系统中的设备能够稳定运行，从而更好地为用户提供更加优质的供电服务，因此电力系统中电气二次回路是保障整个电力系统稳定运行的重要基础。
在电气系统运行过程中需要综合考虑到这些故障的类型和具体原因，从而制定行之有效的解决方案，从而更好地保障电力系统运行。
如图1所示为二次回路运行示意图。
2、电力系统电气二次回路常见故障原因分析2.1、二次短路故障的分析电压互感器中也存在二次回路，其中二次短路就是最常见的-种故障。
二次短路故障会诱发-系列问题，直接将二次回路中的熔断器破坏掉，引起保护装置断线。
如果二次回路的电缆芯线出现故障，如断线、接触不良等，也会影响到保护装置作用的发挥。
当电压回路断线情况出现，意味着故障提示信号无法发出，排查故障时难度增加。
因此要求运维人员定期全面检查电压互感器，最大可能规避二次回路故障的发生。
2.2、二次侧开路故障分析二次侧开路故障也是电流互感器二次回路中常见的-种，出现开路故障引发多点接地问题。
通常情况下当二次回路出现二次侧开路故障后，整个监测回路的仪表数值均显示零点，因此当仪表指示异常且存在-会有-会无的情况，基本上可以断定出现半开路问题，也就是日常中最常见的接触不良问题。
此外，当回路仪表显示异常且电流互感器出现振动与不均匀噪声时，或故障情况严重直接出现冒烟、发热，都有可能引发安全事故。

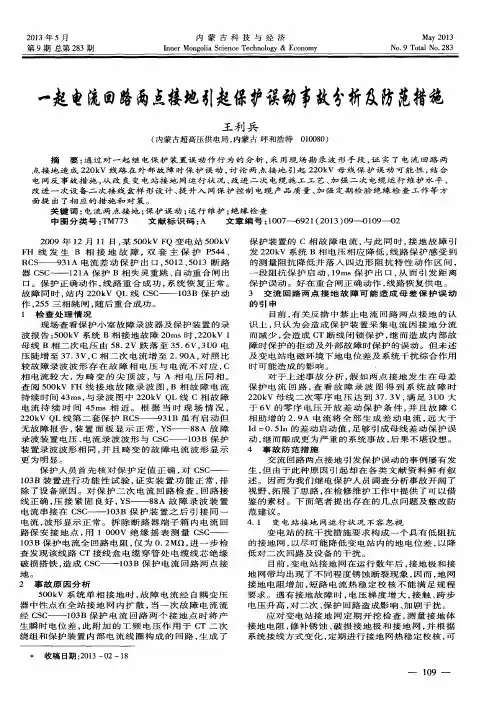

一起电流回路两点接地引起保护误动事故分析及防范措施
目前 ， 有 关 反 措 中 禁 止 电 流 回 路 两 点 接 地 的认 识上 ， 只 认 为 会 造 成 保 护 装 置 采 集 电 流 因 接 地 分 流 而减 少 ， 会 造成 Ｃ Ｔ断 线 闭 锁 保 护 ， 继 而 造 成 内 部 故 障 时 保 护 的 拒 动 及 外 部 故 障 时 保 护 的 误 动 。但 未 述 及 变 电 站 电 磁 环 境 下 地 电 位 差 及 系 统 干 扰 综 合 作 用 时 可 能 造 成 的影 响 。 对 于上 述事 故 分析 ， 假如 两 点 接 地 发 生 在母 差 保 护 电流 回路 ， 查 看 故 障 录 波 图 得 到 系 统 故 障 时 ２ ２ ０ ｋ Ｖ母 线 二 次 零 序 电 压 达 到 ３ ７ ． ３ Ｖ， 满足 ３ Ｕ ０大 于 ６ Ｖ的零序 电 压 开 放 差 动 保 护 条 件 ， 并且故 障 ｃ 相 助增 的 ２ ． ９ Ａ 电流 将 全 部 生 成 差 动 电 流 ， 远 大 于 Ｉ ｄ＝０ ． ５ Ｉ ｎ的 差 动 启 动 值 ， 足够 引成母 线差 动 保 护误 动 ， 继而 酿成 更为 严重 的系 统事 故 ， 后 果不 堪设 想 。 ４ 事故 防范措 施 交 流 回路 两 点 接 地 引 发 保 护 误 动 的 事 例 屡 有 发 生 ， 但 由于此种 原 因 引起 却 在 各 类 文献 资 料 鲜 有 叙 述 。 因 而 为 我 们 继 电 保 护 人 员 调 查 分 析 事 故 开 阔 了 视野 ， 拓 展 了思 路 ， 在 检 修 维 护 工 作 中提 供 了 可 以 借 鉴 的 素 材 。 下 面 笔 者 提 出 存 在 的几 点 问 题 及 整 改 防 范建议 。
故 障 同时 ， 站 内 ２ ２ ０ ｋ Ｖ ＱＬ 线 Ｃ Ｓ Ｃ— — １ ｏ ３ Ｂ保 护 动 作 ， ２ ５ ５三 相 跳 闸 ， 随后 重合 成 功 。 １ 检 查 处 理 情 况 现 场 查 看 保 护 小 室 故 障 录 波 器 及 保 护 装 置 的 录 波报告 ： ５ ０ ０ ｋ Ｖ系统 Ｂ相接地 故 障 ２ ０ ｍｓ时 ， ２ ２ ０ ｋ Ｖ Ｉ 母 线 Ｂ相 二 次 电 压 由 ５ ８ ． ２ Ｖ跌 落 至 ３ ５ ． ６ Ｖ， ３ Ｕ ０ 电 压 陡增 至 ３ ７ ． ３ Ｖ， Ｃ相 二 次 电 流 增 至 ２ ． ９ ０ Ａ， 对 照 比 较 故 障录 波 波形 存 在 故 障 相 电压 与 电流 不 对 应 ， Ｃ 相 电流较 大 ， 为 畸 变 的尖 顶 波 ， 与 Ａ 相 电 压 同相 。 查 阅 ５ ０ ０ ｋ Ｖ Ｆ Ｈ线接地故障录波 图， Ｂ 相 故 障 电 流
浅谈电力系统继电保护在运行过程中的误动及解决措施
浅谈电力系统继电保护在运行过程中的误动及解决措施摘要：继电保护装置不正确动作的原因是多样的，有技术原因、设备原因、人为原因等。
通过分析保护装置误动，找出其解决措施，对进一步提高保护装置动作的正确率是至关重要的。
关键词：继电保护误动装置元件接线错误Abstract: the incorrect action of relay protection devices are a variety of reasons, there are technical reasons, equipment, human reason. Through the analysis of the protection device malfunction, find out the solutions, which is crucial to further improve the correct rate of protection device action.Keywords: relay misoperation of protection device connection error随着微电子技术的迅速发展，继电保护装置发生了新飞跃，计算机技术、网络技术等高新技术在继电保护应用中得到了广泛采用。
现代的微机保护在继电保护的可靠性上是越来越强，但据国家电网统计，全国还是有2％左右的不正确动作，对电力系统的安全、稳定运行危害很大；尤其是超高压系统的继电保护不正确动作，往往使事故扩大、造成电网稳定性破坏、大面积停电、设备损坏等，对国民经济造成严重损失，教训是沉痛的。
有些不正确动作，多少年来，虽经多次反事故措施，仍不断重复发生，如TV二次回路需在继电保护小室一点接地，至今仍因TV二次回路在升压站、继电保护小室多点接地，造成继电保护不正确动作的事故时有发生。
还有元器件质量、二次回路设计不当等也使继电保护常常不正确动作。
提高继电保护正确动作率需要科研制造、设计、运行单位的共同努力。
继电保护及二次回路典型故障分析与处理
继电保护及二次回路典型故障分析与处理继电保护及二次回路是电力系统中非常重要的部分，它们保证着电力系统的正常运行和安全稳定。
然而，由于各种原因，继电保护及二次回路也会出现故障，导致电力系统的异常甚至事故。
本文主要针对继电保护及二次回路的典型故障进行分析与处理。
1. 继电保护故障继电保护的主要功能是根据电力系统的变化，及时对电路进行保护。
继电保护故障主要发生在保护装置本身出现问题或者保护装置的接线出现问题时。
一般继电保护故障表现为无法动作、误动作和故障指示。
具体的处理方法如下：（1）无法动作继电保护无法动作的主要原因是保护装置自身出现故障。
在处理这种故障时，首先需要检查保护装置的供电是否正常，如果供电正常，则需要检查保护装置内部的元件是否正常，例如电磁铁、触头等。
如果装置元件正常，则需要检查主要回路和辅助回路的接线是否正常。
（3）故障指示2. 二次回路故障二次回路的主要功能是将电力系统中的参数转换成电信号，传输给保护装置，并辅助保护装置进行判断和处理。
二次回路故障主要发生在传感器和接线出现问题时。
具体的处理方法如下：（1）传感器故障传感器是将电力系统中的参数转换成电信号的关键部件，如果出现故障，则会影响保护装置的判断和处理。
传感器故障一般表现为信号失真或信号消失。
在处理这种故障时，需要首先检查传感器的供电是否正常，如果供电正常，则需要检查传感器的内部元件是否正常。
（2）接线故障总的来说，继电保护及二次回路故障的处理需要详细的检查和排除，相应的措施和方法也需要针对不同的故障情况有所区别。
只有保证了继电保护及二次回路的正常运行，电力系统才能够实现安全稳定运行。
继电保护误动作原因及防范措施全套
继电保护误动作原因及防范措施全套1、继电保护系统的整定方案继电保护系统的重要组成部分之一是整定方案，好的方案才能有效地发挥继电保护功能，从理论上看，继电保护整定通常要考虑的内容有整定值计算、灵敏度检验与校正、时限的配合等方面。
可是在实际的保护工作中，会出现许多其他的因素，如果只考虑装设的方案类型，设置整定值也是由理论计算而来，继电保护误动作事件就容易产生。
例如某一高压架空配电线路，通过阶段式电流保护的方式来保护电力系统，有一次停电检查修缮后要合闸送电时，线路中保护I段动作迅速断开，可是在跳闸后无法自动重合启动,而且人为闭、合送电时又出现动作跳闸。
检查后发现线路没有故障，重新合闸成功后，柱上开关也成功地分段合闸。
后期该配电线路发生过多次这种现象，可是也并不是每次的现象都完全一样。
调查后得知引发误动作产生的真正原因是变压器励磁涌流,线路中沿线装设了总容量较大的变压器，这才使得变压器合闸投运时容易发生励磁涌流较大，额定电流的远不及它的一半，这就会导致继电保护误动作产生。
对于此类因整定方案不符合实际情况而导致的继电保护误动作，通常可根据继电保护系统稳定工作来制定，然后结合实际情况修改完善整定方案。
比如上面的情况，可通过合理增加延时长度或增大I段的起动电流，来减免励磁涌流对系统的影响。
2.错误接线配线错误和现场安装时接线错误引起的保护误动作，在电网曾多次发生过。
2012年，在区外故障时微机保护误动两次，均无任何信号，经过检查发现是辅助屏接线错误。
接线时，误将失灵启动回路接错即跳闸回路，当发生区外故障时，失灵判别电流继电器启动，不经任I可闭锁直接将开关跳闸，造成保护误动。
无论是设备配线错误还是外回路电缆接错，现场工作时只要能做到以下几点，就能发现错误，避免事故的发生。
①安装的保护装置到货后，应参照设计图纸和厂家提供的本图，对保护屏做一次全面、细致的检查。
②施工时要特别注意二次回路接线的正确性，必须做到图纸与实际接线相符，符号与图纸相符，保证接线正确。
二次继电保护存在的问题及解决措施
二次继电保护存在的问题及解决措施二次继电保护是电力系统中非常重要的一环，它可以对电力系统的各种故障进行灵敏检测，并且在发生故障时迅速切除故障部分，保证系统的安全稳定运行。
二次继电保护在实际应用中也存在诸多问题，包括误动、漏动、抗电磁干扰能力不足等。
本文将探讨二次继电保护存在的问题，并提出相应的解决措施。
首先要讨论的是误动问题。
误动是指在系统未发生故障的情况下，二次继电保护动作，导致正常的系统设备被误切除，从而影响了系统的正常运行。
误动问题主要有以下几个方面的原因：一是二次回路存在故障，如二次线路接触不良、断线等；二是继电保护元件本身存在故障，比如二次继电保护装置内部元件烧坏等；三是电磁干扰引起的误动，电力系统中存在大量的电磁干扰源，如电弧炉、脉冲电源等，这些干扰源可能导致二次继电保护误动。
针对误动问题，我们可以采取一些措施来解决。
对二次回路进行定期巡检，及时发现并处理二次回路的故障；要做好二次继电保护装置的维护管理工作，定期检测和校验各种保护元件的性能，确保其正常运行；对电力系统周围的电磁干扰源进行管控和隔离，减少干扰对二次继电保护的影响。
漏动问题也是二次继电保护装置常见的故障之一。
漏动是指在系统发生故障时，二次继电保护未能及时动作，导致故障无法得到及时切除，从而影响了系统的安全稳定运行。
漏动问题的主要原因包括：一是二次回路接线错误，导致保护装置无法正确读取二次量；二是保护装置参数设置错误，如动作值设置过高、时间延迟设置过长等；三是保护装置内部元件老化或故障，导致动作不准确。
针对漏动问题，我们可以采取以下措施进行解决。
做好二次回路的施工质量管理工作，确保二次回路接线正确可靠；对保护装置参数进行精细调试，确保其动作值和时间延迟设置合理准确；定期对保护装置进行维护保养，确保其内部元件的正常运行。
除了误动和漏动问题，二次继电保护还存在抗电磁干扰能力不足的问题。
电磁干扰是电力系统中的一大难题，它可能导致继电保护误动或漏动，影响系统的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
保护采样及二次回路故障造成误动事故分析和对策[摘要] 继电保护装置应灵敏和可靠地反应电力系统中各种电气设备的故障及不正常工作状态，并有选择性使相关断路器快速跳闸，从而起着电网安全卫士的重大作用。
然而，当保护装置的采样回路和二次回路发生故障时，往往容易导致电网或设备事故的发生。
本文针对上述单点故障不得引起保护误动的问题进行了较为深入的分析和探讨。
[关键词] 保护采样误动分析二次回路策略一、保护采样故障造成误动事故分析及对策保护装置的采样回路十分重要，大多厂家都采用启动元件和测量元件不同的硬件设计方式。
而在实际应用中，由于产品设计缺陷和偶然存在的公用回路故障，使保护装置的防误工作形势依然严峻。
1、母差采样异常、装置硬件设计上缺少电压闭锁元件造成误动进行某500kv母差保护bp-2b误动事故分析时，发现某间隔的b 相通道a/d转换插件存在故障，造成交流电流采样异常，有较大幅值电流出现。
该保护硬件设计中直接采用220kv母差保护硬件防误方式，即采用“差动元件+母线电压闭锁”出口方式；由于500kv 母线保护不设电压闭锁，从而造成单a/d故障时保护误动。
因此，针对500kv母差保护无有效电压闭锁的情况，可考虑采取增加电压闭锁判据和模块的防误对策。
实现方法一：直接装设母线电压互感器。
随着500kv系统主网架的形成和多组合主接线的出现，设备检修范围增大，母线保护误切负荷的风险直线上升，系统安全性尤为重要，增设母线tv可提上议程。
实现方法二：母线电压取自两路线路或变压器的cvt；运用微机保护的高精度快速运算功能，结合一个半断路器刀闸位置控制和相电流判别元件来实现。
当其中一回线路停运时可利用屏上的电压切换开关切换到另一回上工作，若两路引用电压均处于检修或停用状态则暂时开放电压闭锁。
这样可提高母差保护逻辑的灵活度和可靠性。
2、硬件设计采用公用a/d转换器造成的保护误动（1）某站220kv线路开关跳闸，602快速距离保护误动。
分析结果为a/d模件-15v电源的滤波电容击穿短路，在该电容短路发展过程中，-15v电压反复降低后又恢复，引起a/d转换结果的无规则变化，造成快速距离保护动作。
事故中的psl600系列保护采用3块cpu模件，cpu1、2、3模件分别完成纵联高频、距离及零序、重合闸功能，各启动元件采用“3取2”方式开放保护出口，有效地实现了单个cpu硬件损坏时可靠闭锁装置。
但其在硬件设计中采用单个a/d转换器，通过串行方式将数据送至各cpu；当该a/d转换器故障或其电容电阻元件损坏时，上述技术手段无法确保装置不误动。
（2）某变电站220kv主变保护pst1200因采样回路异常造成保护误动跳闸。
为防止a/d损坏误动，其在硬件设计上要求保护动作后须经启动回路才能出口跳闸，但当差动保护与后备保护采取相同a/d通道或双差动保护同机箱时，无法避免引类风险。
可见，公用a/d元件隐患严重，保护装置应采用独立的a/d转换器作为出口继电器正电源的开放元件。
3、由于采样公用回路故障造成的保护误动某变电站220kv主变保护rcs-978因采样回路运算放大器异常且装置没有自检闭锁，造成保护误跳闸。
该系列变压器保护在防止采样出错方面已采取了以下措施。
（1）硬件措施：采用了“启动+跳闸”出口方式，两者分别由管理板和cpu板完成，相互间完全独立。
（2）软件措施：在保护的启动算法中，使用了幅值算法和瞬时值算法相结合的方式，只有在幅值启动条件和多点瞬时值启动条件同时满足的情况下才会进入故障处理程序。
上述结合方式构成了较完善的防误方法，成功防止了现场运行过程中多次采样故障可能导致的误动事故。
但是，由于装置中只有一个小ta进行电流变换，对于任何双cpu系统，每一组模拟量在分别进入cpu系统和mon系统之前都存在公共环节。
此次出现损坏的器件是cpu板上的op497运算放大器，其损坏的形式极为特殊，它不仅在输出管脚上出现了很大的直流偏置及高频电压分量，在输入管脚上也出现了很大的直流偏置信号。
输入管脚上的偏置信号通过公共回路对mon板的模拟量输入端有一定的影响，导致cpu板和mon板采样同时出现异常，反应到dsp就是很大的短路电流，导致了保护误动。
4、采样回路故障的防误策略在保护硬件系统的设计阶段，首先要进行产品需求分析以确定产品规格和要素，如运行环境、可靠性与可用性要求、防护和emc 等；进行可靠性指标论证，确定产品最佳设计方案。
对于采样公用回路，必须加强元器件筛选，杜绝使用失效器件，提升产品可靠性；同时开展元器件质量可靠性认证，并对测试、验证、生产和市场上的失效器件进行系统分类和根源分析，提高产品质量。
当器件或者单板可靠性无法满足要求时增加冗余技术，如在装置硬件设计上采用启动元件和测量元件严格分开的策略。
二、二次回路单点故障造成保护误动分析及对策在二次回路设计中必须考虑到回路单点故障带来的风险，避免出现单点故障引致多台设备同时跳闸的恶劣后果。
1、变压器间隙零压保护误动事故分析某站进行母线tv二次回路交直流混缆改造，误将tv二次中性线n600从屏上解开，造成2台主变间隙零压保护误跳闸。
其间隙零压取自公用的1台母线tv开口三角。
当母线tv二次接地点断开时，由于受tv一、二次线圈耦合电容作用、二次电缆过长及对地电容较大等因素影响，间隙零压继电器两端产生高电压，实际模拟有效值达182v(大于定值180v)，最终导致保护误动。
对此，可采取各变压器配置独立tv的措施以防误动。
2、反时限过激磁保护误动事故分析某500kv主变保护rcs-978a的过激磁保护误动跳开三侧开关。
其原因是n600老旧端子排松动造成n点电压偏移，a屏保护高压侧c相电压幅值高达114v左右，达到198倍的过激磁倍数，按整定值应在3s内跳闸；b相电压也升高到了87v，a相电压幅值为31v，零序电压更是高达181v，a屏保护相间电压基本正常。
为避免tv二次电压回路中性点飘移等引起部分相电压异常升高导致过激磁保护误动，要求500kv主变过激磁保护计算采取扣除零序电压后的相电压幅值、tv断线后采取最小相电压幅值。
3、开入回路单点故障造成保护误动分析保护装置本体单点故障可以通过装置自检发现并发信告警，但出口继电器和二次电缆的故障必须通过年检才能发现。
运行经验表明，保护开入环节容易出现单点损坏情况，必须采取应对措施。
（1）母差保护的装置电源和刀闸开入电源故障导致误动早期母差保护只配置一个电源，装置和开入回路共用同一电源。
其开入回路经由现场设备区的开关机构和刀闸机构引入，运行工况恶劣，经常造成直流接地、短路或电源模块损坏。
此时母线若发生故障，保护将拒绝动作。
解决措施是将装置电源和开入电源独立配置，同时要求保护在开入电源丢失后要记忆原状态；有条件时可实现保护的双重化配置。
220kv某线路刀闸的控制电缆自天桥上脱落，掉落于正下方的c 相刀闸靠母线处，造成母线对地短路，该段母线差动保护动作。
事故时，短路电流通过刀闸开入回路进入母差装置，造成母差开入电源丢失，但装置电源独立且具备开入状态记忆功能，保护依然正确动作。
（2）非电量保护开入回路故障导致不正确动作变压器非电量保护的开入回路运行环境同样恶劣，本体上的继电器经常受潮继而影响直流电源故障，以前在装置电源和开入电源共用时也发生过拒动事故；若开入回路受潮短路则可能导致误跳闸事故。
因此，两电源也宜独立配置，瓦斯继电器应增加防雨罩并注意巡查维护，以提高非电量保护的工作可靠性。
三、tv二次回路失压引发保护误动或异常1、直流系统故障伴随电压切换回路故障事故分析220kv某变遭雷击发生近区短路，其站用电源低压侧脱扣失电。
由于该站蓄电池组的容量不足，结果造成#1直流系统失压，其属下的220kv母线电压切换继电器电源消失而返回，最终造成两回220kv 线路保护失去电压闭锁、区外故障时距离保护误动。
为此，要加强二次设备防雷工作，在条件许可时实现直流系统双重化配置。
2、tv反充电引发整段母线保护失压某站启动时220kv ii母线需由运行转检修，倒闸断开220kv母联2012开关时，220kv i母线tv二次空开同时跳闸，两段母线所挂保护全部失压。
经检查，发现#1主变变高22011刀闸的辅助常闭接点接线松动，造成电压切换继电器同时动作，母联2012开关断开时运行母线tv对停运母线反充电造成电压空开跳闸。
因此，保护用电压切换继电器必须采用磁保持或双位置型，以防直流失电时误返回。
tv并列二次回路中，控制电压切换和发出母线并列信号的接点宜由同一个继电器控制，如图1中的1yqj5、2yqj5。
监控后台应接有母线电压并列、切换继电器同时动作等信号。
母线停电和送电前，要检查是否存在母线tv并列或切换继同时动作信号，若出现则要暂停操作，安排检修人员检查处理。
四、结束语通过文中大量案例分析可知，保护装置必须采取启动元件和测量元件分开的硬件设计方案，各变压器宜配置独立tv以实现间隙零压保护。
母差保护、非电量保护的装置电源和开入电源宜相互独立；同时应加强开入回路和tv切换回路的维护；注意检查母差保护的电压告警和差流平衡情况，确保装置可靠工作。
要从源头上杜绝元器件损坏引起的保护不正确动作事故，必须提高保护装置元器件质量，加强出厂调试和现场验收。
重视装置硬件、软件、逻辑及二次回路的设计、更新和反措管理，必要时增加一次设备配置或进行升级改造，不断探讨保护新原理，确保电网安全。
参考文献：[1]国家电力调度通信中心，电力系统继电保护实用技术问答（第二版），北京：中国电力出版社，1999.11。
[2]继电保护和安全自动装置技术规程.gb/t 14285-2006注：文章内所有公式及图表请以pdf形式查看。
