地质图制图手册
数字化制图要求引用标准：《1:5000，1:10000地形图图式》GB/T 5791-93《1:500，1:1000，1:2000地形图图式》GB/T 7929-95《1:50000区域地质图图例》GB 958-89《铀矿地质勘查测量图件编绘规范》EJ/T 1120-2000《地质图用色标准及用色原则》总则1、编绘图件时，必须熟悉本要求、有关规范及地质勘查技术要求。
2、图件要以准确的原始资料为基础，及时对原始资料进行综合整理工作，以保证资料的准确性。
各种图件应突出主题，层次分明。
3、各种图件，必须做到及时、准确、齐全、清晰、统一。
4、图幅要求整洁，字体大小适当，颜色统一。
5、图件数字比例尺：选用宋体，高12mm，宽10mm (比例符号必须用半角)。
6、图件线条比例尺：选用宋体，高8mm，宽7mm；线段：X=20，Y=15，线型为90-0，线宽0.1mm，长度40mm。
7、图件坐标注记采用公里为单位，选用宋体，高5mm，宽4.5mm。
8、坐标线及高程线：黑色，线宽0.15mm，线型为1-0，X=Y=10，且必须用“键盘输入线”功能画线，尽量不用投影变换生成坐标。
9、图名要确切、简短，置于图框外顶部。
用黑色，图名距图幅两边大于50mm，字大小根据实际而定。
10、图外框线与内框线间距为12mm，外框线宽为1.5mm，内框线宽为0.15mm。
A3或更小的图件，可适当酌减少。
坐标线及图框线应采用“数字输入”，不能使用鼠标画制。
11、地层等符号用黑体，高4.5mm，宽4.0mm，尽量直接输入，不用子图库中符号，花岗岩可用子图表示，且应垂直向上，不旋转。
12、主要构造应有编号，构造编号字体用黑体，高4.5mm，宽4.0mm，数字编号须用下标表示(如F800 )。
13、图例中应包括图内所给的各种符号及色调，地形图上的惯用符号可不列出，图例与图幅内容一致，尽可能使用最简明的技术语言。
图例排列顺序一般先地层—地层界线—产状—构造—矿物、蚀变—工程—其它，最后为工作范围。
同一类型图例应按时代顺序由新到老排列。
14、图例框长为12mm，高8mm，线宽为0.15mm。
图例上下间距一般为12-16mm，等间距分布。
15、图例中“图例”黑体，高8mm，宽7mm。
16、图例描述的字体用宋体，高5mm，宽4.5mm(若写成两行文字，则高4mm，宽3.5mm)。
当图例框中的文字和符合大于图例框时，可适当缩小。
17、责任表采用统一的格式，可直接调用，修改文字内容。
图名与图头一致，图号用“该报告图件总数-该图件顺序号”(如8-5表示)，责任表一般应放在图的右下角。
18、各点文件中文字应放在适当位置，既能明确判断，又不能相与重叠，且不遮挡主要标志或注记。
19、地质图中所有线类型应为“折线”绘制。
20、不同属性的内容，应尽量建立不同的文件，相同属性的内容应在同一文件中，文件的编排秩序应准确反应图件的层次。
21、所的点、线建议不要选择“透明输出”。
除地物填充的区文件可选择“透明输出”外，其他区文件填充的颜色不用“透明输出”。
22、所有文字建议用黑体、宋体、仿宋体等国标或常用字体。
23、探矿工程代号：探槽(TC)、剥土(BT)、浅井(QJ)、斜井(XJ)、竖井(SJ)、天井(TJ)、平硐(PD)、沿脉平硐(YM)、穿脉平硐(CM)、老硐(窿)(LD)、钻孔(ZK)、采坑(CK)、平巷(PX)、石门(SM)。
一般高4.50mm，宽4.00mm。
(以前的图件代号不变)24、矿体代号(P T)，采用黑体，高4.50mm，宽4.00mm，如P T425、产状：宋体，高3.50mm，宽3.00mm。
26、同一份报告中相同属性图件的同一子图或文字应大小相同。
一、地形地质图平面图布置方向应“正放”，纵坐标表示南北方向，上北下南。
地物注记要使所指示的地物能够明确判读，一般字头朝北，道路河流名称可随线状弯曲的方向排列，各字侧边应垂直线状物，各字间隔不大于字大的的8倍，同时，注意避免遮挡主要地物、地形特征部分和其他主要地物注记。
主要地物注记(包括主要河流、地名)用宋体，高4.5mm，宽4.0mm，颜色与等高线相同。
房属建筑中间应用斜线填充，颜色与等高线相同。
等高线线型尽量选择折线，颜色编号取161-0，线型为1-0，粗线宽0.20mm，细线宽0.10mm，粗线、细线应建立不同图层或文件。
等高线上应适当标注高程值，注记字头应向山顶或高地，注记可随等高线弯曲排裂，但字头不宜朝下。
高程注记一般注于点的右方，离点位间隔1mm。
一般用宋体，高3.50mm，宽3.00mm。
工程文件中，文件一般顺序从下到上为：地层区文件—构造区文件—等高线—地层线文件—构造线文件—路桥地物等区文件—路桥地物等线文件—河流区文件—河流线文件—坐标线文件—点文件。
河流与公路或主要道路相交时，应标注桥梁。
河流一般用天兰色表示，图面上有源头的河段一般用从细到粗的线表示(线型为47-0，线形选光滑曲线，线颜色用2，X=0，Y<0.40。
) 主要支流和主干道(图上线宽度大于0.5mm)应根据实际宽度描绘，建议用区文件填充，地层颜色采用的颜色编号(见附表)。
构造填充颜色用红色(颜色为6)地层填充颜色的边界与地质界线相吻合(区文件弧段与相应线文件中线重合)。
1:50000或更小比例尺的地质图构造用单线表示，选用红色，区域构造：线宽为0.6mm，次级构造线宽为0.3mm；1:25000地质图构造：区域构造线宽为1mm，次级构造线宽为0.5mm。
大比例尺地质图断裂构造应根据构造实际宽度用颜色填充方法描绘。
工程符号大小参照附表确定，(文字描述)工程编号用宋体，高4.5mm，宽4.0mm，一般注于符号的右侧，与工程符号间距不大于2mm。
当图面内容复杂时，工程编号大小可适当缩小，但所有同属性的工程符号应大小相同。
有物探资料时，应用不同图层或文件区别。
晕圈用不同颜色线表示，线宽用0.3mm，物探数据采用宋体，高3.0mm，宽2.50mm，二、勘探线剖面图㈠、剖面图剖面图图式格式参照附图图式。
剖面图上一般标注钻孔编号及孔深，采用宋体，高 4.5mm，宽4.0mm。
设计钻孔底部一般标注孔深及倾角(如510m∠76°)，完工钻孔标注孔深(565.21m)高4.50mm，宽4.00mm。
剖面图方位注于剖面地形投影线两端，字体为黑体，高6mm，宽5.5mm。
已揭露的构造界线用实线，线型为1-0。
推测构造界线用虚线，线型用78-0，X=Y=20。
剖面图上构造用符号填充，正常围岩符号标注地形线下方及钻孔线左侧。
符号大小见附件1。
钻孔见矿段描绘应跟构造倾向一致，铀矿品位大于0.05%用红色，0.05%~0.03%用兰色，0.03%~0.01%用黄色；其他有色金属及非金属矿参照《区域地质图图例》(GB 958-89)。
图上视厚度小1mm时，用单斜线表示，图上视厚度大小1mm，用区填充颜色，见矿段上边界和下边界用0.08mm宽的黑色折线描绘。
矿体编号采用黑体，高4.5mm，高4.00mm(如P T5)；主要见矿段，应描述其厚度及品位，字体用宋体，高3.5mm，宽3.00mm，厚度与品位用“-”分开(如0.50-0.078)。
品位大于0.05%字体用红色，0.05%~0.03%字体用兰色，0.03%~0.01%字体用黑色。
连续矿段的厚度及品位字体行间距为0，不连续的矿段字体纵向间隔一般为1mm。
钻孔线边无适当位置时，可用一线段标注其他适当位置，应能确切反应所标注的矿段。
剖面图标高线间距一般为勘探工程间距的二分之一（40mm或50mm），同时应有坐标线，坐标注记应描述应当完整，以公里为单位，如37451.0，高5.00mm，宽4.5mm。
所有钻孔或其他揭露工程应在剖面图上标柱，取样位置及编号应图中标出，取样长度与实际样长相符(见附图)。
取样位置及编号采用宋体，高3.00mm，宽2.50mm。
剖面图上应有取样分析表，其内容应包括取样编号、工程编号、矿体编号，取样长度，品位及单工程平均品位。
表名用黑体，高7mm，宽6mm；其他字体高3.5mm，宽3.00mm，表头用黑体，分析结果用宋体。
矿体及见矿段应建立独立的线、区文件，置于钻孔线图层之前，确保钻孔线不被遮挡，已施工钻孔用折线，黑色，线型为1-0。
推测地质界线线型用78-0，X=Y=20。
钻孔线一般新建文件或图层，置于构造及地质界线图层之后。
采用折线，设计钻孔线型为2-18，X=Y=10。
完工钻孔线型为1-0，X=Y=10。
剖面图中主要图例应有图例描述，一般放置图的下方，按纵向依次排列，㈡、平面投影图：剖面投影平面图绘于剖面图下方，上下间隔20mm，宽度与剖面图一致，图廓一般宽40mm~60mm，剖面线置于投影图的中心线，投影平面图应根据剖面方位标注坐标投影线及坐标值。
钻孔编号用宋体，高4.5mm，宽4.00mm。
孔口用子图(子图502、512、511、521等，高=宽=3mm)表示，见矿位置及矿体编号应在钻孔投影线上相应位置标注，高4.5mm，宽4.00mm。
设计钻孔孔位应标注在平面投影图中剖面上(子图编号采用727，X=Y=3)，孔号用宋体，高4.5mm，宽4.0mm。
三、矿体垂直纵投影图纵投影图图式格式参照附图图式。
纵投影图方位注于剖面地形线两端，字体为黑色，黑体，高6mm，宽5.5mm，间距为0。
纵投影图标高线间距一般为80m或100m，标高值采用宋体，宋体，高5mm，宽4.50mm。
适当标注坐标线，坐标注记应描述应当准确、完整，以公里为单位，字高5.00mm，宽4.50mm，如37451.0。
钻孔编号及其工程编号一般用宋体，高4.5mm，宽4.0mm。
矿体边界线一般用折线，线型为1-0，线宽0.15mm，X=Y=10，颜色一般红色，当有不同矿体在同一纵投影图重叠时，应用不同颜色的线条表示。
矿体编号用黑体，颜色与对应矿体连线相同，高4.50mm，宽4.00mm。
工程编号一般用宋体，高4.50mm，宽4.00mm，老矿区工程较多时，字体大小可适当缩少，但同一报告中所有纵投影图编号大小相同。
矿体应有参数描述，如面积S、体积V、厚度M、矿石量Q、金属量q、比重P、品位等(参见纵投影图图式)。
一般采用表格形式比较直观。
表名用黑体，高7mm，宽6mm；其他字体高 3.5mm，宽3.00mm，表头用黑体，参数用宋体。
主要图例应有图例描述，且与图的内容相符。
四、柱状图一般采用模板制作，内容填写齐全。
物探测量曲线应选用适当比例尺，使曲线一般能在图内显示，个别异常点，可不按比例，而以数字标出。
不同曲线用不同颜色表示。
孔深及地层界线应按垂直比例尺绘制，字体用宋体，高 3.5mm 宽3.00m。
小于1.00m的层位，可适当加宽距离。
地质图件编绘与地质 报告编辑格式使用手册
云南省地质矿产勘查开发局第一地质大队勘探一分队地质图件编绘与地质报告编辑格式使用手册（修订稿）勘探一分队综合办公室二〇一三年六月目录1、编制说明 (1)1.1 适用范围 (1)1.2 编写目的 (1)1.3 本手册主要起草人员 (1)1.4 使用本说明时请注意以下几点 (1)1.5 参考文献或引用标准 (2)2、地质图件编绘中常见要素的格式要求 (3)2.1 等高线 (3)2.2 水系 (4)2.3 道路 (5)2.4 居民地建筑物及相关标志 (5)2.5 测量控制点及地貌 (6)2.6 境界 (7)2.7 地质界线 (8)2.8 地质注释、地层颜色、岩浆岩颜、岩脉 (8)2.9 褶皱 (14)2.10 断层 (15)2.11单体符号 (16)2.12 工程类 (19)2.13 植被 (20)2.14 岩性花纹 (21)2.15 异常线 (32)2.16 填图或采样点 (33)2.18 图例 (41)2.19 图签或责任表 (41)2.20 其他修饰部分 (42)3、图件分类说明 (44)3.1 交通位置图 (44)3.2 水系图 (45)3.3 地貌图 (45)3.4 构造纲要图 (46)3.5 地形图 (47)3.6 地形地质图 (48)3.7 勘探线剖面图 (50)3.7 钻孔柱状图 (51)3.8 资源储量计算平面图 (52)3.9 矿体水平断面图 (54)3.10 探矿工程素描图 (55)3.11 云南省构造分区图 (60)3.12 云南省水系图 (61)3.13 溶解性表 (62)3.14 元素周期表 (63)3.15 地震动参数区划图 (64)3.16 空间坐标系及其参数规定 (66)4、成果整理 (67)4.1 报告 (67)4.3 图件 (77)4.4 资料清单 (78)5、矢量化步骤 (79)6、图件的审校与验收 (80)6.1 审校与验收内容 (80)6.2 审校及验收方法 (81)7、野外地质工作 (82)7.1 野簿的记录格式 (82)7.2 野外资料及成果保密工作 (84)8、附录 (85)8.1汉语拼音字母表 (85)8.2英文、拉丁文字母表 (86)8.3希腊字母表 (87)8.4俄文字母表 (88)8.5植字字级表 (89)8.6地质界线、断层的绘制方法 (90)8.7槽探、井、坑工程绘制及编录 (91)8.8野外记录薄记录格式 (93)8.9脉岩代号 (94)8.10测试样品代号 (95)8.11第四纪沉积物成因分类表 (96)8.12物、化探代号举例 (97)8.13工程代号 (99)8.14地质年代（年代地层）表 (100)8.15第四纪分期与分界年龄 (101)8.16各种观察点代号 (101)8.17山地的高度分类 (101)8.18云南省手持GPS参数 (102)8.19 固体矿产资源/储量框架图 (112)1、编制说明1.1 适用范围本手册适用于云南省地矿局第一地质大队勘探一分队区调、矿调、矿产普查和物（化）探各专业、矿山开发利用方案、矿山地质环境保护与恢复治理方案。
(完整版)地质图制图手册
数字化制图要求引用标准：《1:5000，1:10000地形图图式》GB/T 5791-93《1:500，1:1000，1:2000地形图图式》GB/T 7929-95《1:50000区域地质图图例》GB 958-89《铀矿地质勘查测量图件编绘规范》EJ/T 1120-2000《地质图用色标准及用色原则》总则1、编绘图件时，必须熟悉本要求、有关规范及地质勘查技术要求。
2、图件要以准确的原始资料为基础，及时对原始资料进行综合整理工作，以保证资料的准确性。
各种图件应突出主题，层次分明。
3、各种图件，必须做到及时、准确、齐全、清晰、统一。
4、图幅要求整洁，字体大小适当，颜色统一。
5、图件数字比例尺：选用宋体，高12mm，宽10mm (比例符号必须用半角)。
6、图件线条比例尺：选用宋体，高8mm，宽7mm；线段：X=20，Y=15，线型为90-0，线宽0.1mm，长度40mm。
7、图件坐标注记采用公里为单位，选用宋体，高5mm，宽4.5mm。
8、坐标线及高程线：黑色，线宽0.15mm，线型为1-0，X=Y=10，且必须用“键盘输入线”功能画线，尽量不用投影变换生成坐标。
9、图名要确切、简短，置于图框外顶部。
用黑色，图名距图幅两边大于50mm，字大小根据实际而定。
10、图外框线与内框线间距为12mm，外框线宽为1.5mm，内框线宽为0.15mm。
A3或更小的图件，可适当酌减少。
坐标线及图框线应采用“数字输入”，不能使用鼠标画制。
11、地层等符号用黑体，高4.5mm，宽4.0mm，尽量直接输入，不用子图库中符号，花岗岩可用子图表示，且应垂直向上，不旋转。
12、主要构造应有编号，构造编号字体用黑体，高4.5mm，宽4.0mm，数字编号须用下标表示(如F800 )。
13、图例中应包括图内所给的各种符号及色调，地形图上的惯用符号可不列出，图例与图幅内容一致，尽可能使用最简明的技术语言。
图例排列顺序一般先地层—地层界线—产状—构造—矿物、蚀变—工程—其它，最后为工作范围。
地质图说明书
×××地质图说明书目录绪论……………………………概述第一章……………………………区域地质概况第二章…………………………....地层第三章……………………………岩浆岩第四章…………………………….变质岩第五章…………………………….构造第六章…………………………….矿产资源第七章…………………………….地质灾害第八章……………………………..构造发展史第九章……………………………..结束语绪论为了得到该区比较详细的信息，所以，本区的地质研究主要从地层，构造，岩浆岩，变质岩，矿产等方面进行，通过野外的12条地质路线95个地质观察点观察描述，完成了地质调查图件的编制工作。
主要工作量：完成地质编图100km2；绘制1：25000地质剖面1条（位置见地质图）；完成地层柱状图1份；相关图例1套。
下面对该地区的地质内容分九章加以介绍。
第一章区域地质概况本区出露的地层有元古界青白口系白音宝拉格组，呼吉尔图组；中下奥陶统五道湾组，下二叠统三面井组，额力图组，新近系上新统通古尔组，第四系上更新统地层。
缺失了寒武系，志留系，泥盆系，石炭系，侏罗系，白垩系，古近系的地层。
各时代地层厚度差别较大, 该区内主要以新元古界青白口系火变质石英砂岩，变质砂岩地层为最厚，厚度约3280m，但同时以新近系上新统通古尔组地层出露面积最为广泛。
本区出露的侵入岩主要为花岗岩，主要出露在图区的南东部和北中部且分布的面积比较广泛，面积约为12km2，花岗闪长岩主要分布在图区的中上部，分布面积较大，除侵入岩以外还大量出露火山岩，变质岩，沉积岩，其岩性主要为流纹质角砾凝灰岩，变质砂岩，变质石英砂岩，大理岩化灰岩，红褐色粘土岩。
本区的构造发育一般，主要包括断裂构造包括断层，逆冲推覆构造。
相对于本区的矿产资源，几乎无矿化信息，无法研究其成矿可能性。
下面将对上述内容进行详细的描述，并根据上述的地质概况进行了构造发展史的讨论。
地质图主要图件格式
主要图件格式6.1 地质平面图、地质剖面图6.1.1 矿区地质图格式6.1.2 其他地质平面图格式6.1.3 勘探线地质剖面图格式6.2 地质平面图的整饰6.2.1 图名、图廓6.2.2 比例尺(1)图廓下方的比例尺:(2)图廓上方的比例尺:6.2.3 图例6.2.4 图签6.3 地质剖面图的整饰注:1.图中标注的线划规格、距离尺寸均以毫米为单位。
2.注记字体、字号执行国家标准GB5791—86《1:500、1:1000、1:2000地形图图式》的规定。
6.4 原始地质编录图图式6.4.1 钻孔投影图a、b、c、d、e—钻孔倾角转换点;l1、l2、l3、l4、l5—钻孔转换点水平投影线段长;o、a′、b′、c′、d′、e′—转换点方位偏斜方面投影点;o、a″、b″、c″、d″、e″—方位偏斜沿剖面法线投影线与过转换点的水平线交点6.4.2 钻孔柱状图6.4.3 探槽地质素描图(1)斜坡槽探地质素描图:(2) 露天平台槽探地质素描图:6.4.4 探井地质素描图(1)方井地质素描图:×××探井地质素描图(2) 圆井素描图:6.4.5 坑道地质素描图(1) 坑道素描图展开方式:a—内展图示;b—旋转图示;c—外展图示(2) 弯曲坑道素描图:(3) 穿脉坑道素描图:(4)沿脉坑道素描图:(5)倾斜坑道素描图:6.4.6 天井地质素描图天井地质素描图如下:6.4.7 露天采场掌子面地质素描图6.4.8 回采矿块地质素描图6.4.9 开拓掌子面地质素描图开拓掌子面素描图如下:6.4.10 掘沟地质素描图掘沟地质素描图如下:6.5 综合地质编录图图式6.5.1 综合地层柱状图综合地层柱状图如下:6.5.2 地形地质图地形地质图如下:6.5.3 地质横剖面图地质横剖面图如下:1—第四纪;2—石英岩;3—千枚岩;4—假象赤铁石英岩;5—绿泥假象赤铁石英岩;6—极贫矿;7—混合岩;8—磁铁石英岩;9—煌斑岩;10—地质界线;11—实测断层;12—不整合界线;13—钻孔及编号;14—开采平台6.5.4 矿体垂直纵投影图矿体垂直纵投影图如下:6.5.5 矿体底板等高线图矿体底板等高线图如下:6.5.6 平台地质平面图平台地质平面图如下:6.5.7 矿石品位分布图矿石品位分布图如下:6.5.8 矿石品位等值线图矿石品位等值线图如下:①中深变质岩地区,在未查清地质年代的情况下,可先建立岩组、岩段的相对层序。
地质图件的绘制方法及要求
厚度 岩性描述
1 14
备注
25
地区综合地层柱状图
界 系统
组
段
代 号
柱状图
厚度 （m）
岩性描述
二 叠
下
山 西
系统 组
P2s
底部为褐灰厚-中厚层状岩屑石英 60 杂砂岩，向上为粉砂岩、砂质泥岩、
泥岩和煤。
上
上太
古 生 界
石统 炭
原 组
系
中
本 溪
统组
下部为石英砂岩、砂岩、煤层，中
C3t
部为砂岩、粉砂岩、粉砂质泥岩、石灰
铁路城市等； • ⑦图名、图例、比例尺等。
• 7、地层标准着色（DZ/T0179-1997，色谱）
➢ 第四系，601~640号色谱； ➢ 侏罗系，699~738号色谱； ➢ 三叠系，743~784号色谱； ➢ 二叠系，789~820号色谱； ➢ 石炭系，825~855号色谱； ➢ 泥盆系，860~907号色谱； ➢ 志留系，912~951号色谱；
5.6cm
图名 单位 组别 制图 清绘 审核 指导老师
巢湖北部狮子口实测地质剖面图 0.8cm
第3小组
图号 比例尺 资料来源 日期
Ⅰ
1:1000 实测 2009-09-12
2.5cm
3.5cm 12cm
2.5cm
3.5cm
实测地质剖面图
100°
导线平面图
0 43°1 2
D2
3 40°
4 5
45° 6
• 3、实测地层柱状图的画法
• （1）岩层厚度的计算和整理
公式：h＝L（sin·cos·sin±sin·cos）
当导线前进方向与岩层倾向相同时，即90＞－＞270： h＝L［sin·cos＋sin·cos·cos（－）］
地质作图规范

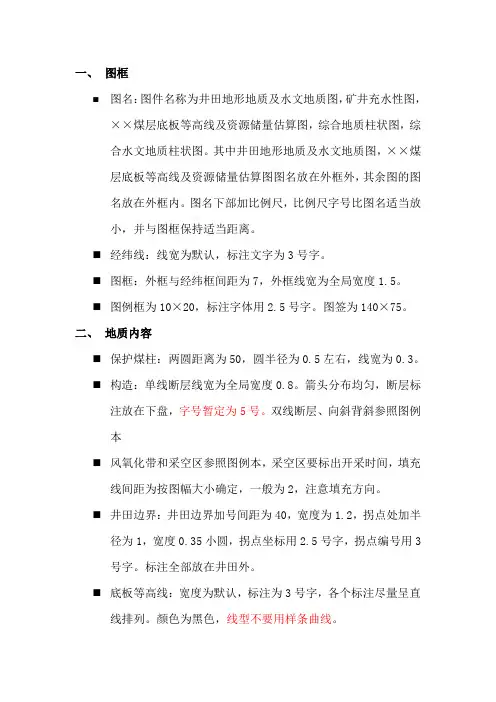

一、图框⏹图名：图件名称为井田地形地质及水文地质图，矿井充水性图，××煤层底板等高线及资源储量估算图，综合地质柱状图，综合水文地质柱状图。
