工程制图与识图电子教案
3. 绘图时对图线的要求（GB/T 50001-2001） • 同一张图纸内，相同比例的各个图样，应选 用相同的线宽组。 • 同一种线型的图线宽度应保持一致。 • 图线接头处要整齐，不要留有空隙。 • 图线不得与文字、数字或符号重叠、混淆， 不可避免时，应首先保证文字的清晰。
常用比 例
1:500 1:1000 1:2000 1:5000 1:50 1:100 1:200
详图
1:1 1:2 1:5 1:10 1:20
1:50
• 比例的选用：根据图样的用途和被绘对象的复杂程度 来确定。
• 建筑图样比例的书写：
1. 比例应书写图名的右侧 2. 字高应比图名的字高小一号 3. 图名下应画一条横线，
（b）错误
三、字体（GB/T
•
50001-2001）
文字、数字或符号书写要求： 字体端正、笔画清晰、排列整齐； 标点符号应清楚正确。
•
字高：应从以下系列中选用： 3.5 、 5 、 7 、 10、14、20。文字的号数表示文字的高度，
汉字：应采用国家公布的简化字，宜采用长 仿宋体书写，字高一般不小于3.5mm，字宽 为字高的2/3。
•
书写长仿宋体的基本要领： 横平竖直、起落有锋、结构均匀、填满方格
图1-5 拉丁字母示例（斜体）
图1-6 罗马字母、阿拉伯数字示例（斜体）
图1-4 长仿宋体字示例
四、比例（GB/T
50001-2001）
• 比例：图形与实物相应要素的线性尺寸之比
表1-4 建筑施工图常用比例
图名
总平面图
平面图、立面图、剖面图
制图作业标题栏
二、图线
1. 图线线型及用途 （GB/T 50104-2001） 2. 图线宽度（GB/T 50001-2001） 建筑工程图样中各种线型图线宽度分粗、中、 细三种，线宽比率为4﹕2﹕1。
绘图时，应根据图样的复杂程度与比例大小， • 先从下列线宽系列中选取粗线宽度b： 2.0、1.4、1.0、0.7、0.50、0.35mm（常用）
（ a）
（ b） 图1-9 尺寸数字的注写
4.尺寸数字
被注尺寸的实际大小，与绘图所选用的比例 和绘图的准确程度无关。 • 图样上的尺寸应以尺寸数字为准，不得从图上直 接量取。
• 尺寸的单位除标高和总平面图以m (米)为单位外， 其他一律以 mm(毫米)为单位，图样上的尺寸数字 不再注写单位 • 同一张图样中，尺寸数字大小应一致。
图1-7 尺寸的组成与标注示例
1. 1。 尺寸界线 ：被注尺寸的范围，用细实线绘制。 • 一般应与被注长度垂直，其一端应离开图样轮廓线不小于 2mm， • 另一端宜超出尺寸线2~3mm 。 必要时，图样轮廓线可用作尺寸界线，如图中的240和3360。
2. 尺寸线
被注线段的长度，它用细实线单独绘制， 不能用其他图线代替。 • 尺寸线应与被注长度平行，且不宜超出尺寸界线。
第一章
学习要求：
制图基本知识
1. 了解制图国家标准的基本规定。 2. 学会正确使用绘图工具和仪器。 3. 掌握常用的几何作图方法和一定的绘图技能，培 养良好的工作作风和绘图习惯。 4. 了解徒手绘图的基本方法和技巧。
【重点】 （1）绘图工具和仪器的正确使用。 （2）制图标准中有关尺寸标注的相关规定。
3. 尺寸起止符号
用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时 针45°角，长度(h)宜为2～பைடு நூலகம்mm
• 半径、直径、角度 与弧长的尺寸起止符号 应用箭头表示，箭头尖端与 尺寸界线接触，不得超出也 不得分开。
图1-8 尺寸起止符号
• 尺寸数字应按图 1-9a 规定的方向注写。若尺寸数字 在30°斜线区内，宜按图1-9b的形式注写。
国家标准简介
• 简称：国标 代号：GB •《技术制图》标准适用于各种工程专业技术图样
• 建筑制图国家标准共有六种：
《房屋建筑制图统一标准》（GB/T 50001-2001） 《总图制图标准》（GB/T 50103-2001） 《建筑制图标准》（GB/T 50104-2001） 《建筑结构制图标准》（GB/T 50105-2001） 《给水排水制图标准》（GB/T 50106-2001） 《暖通空调制图标准》（GB/T 50114-2001）
5. 尺寸的排列与布置
•
尺寸宜标注在图样轮廓线以外，不宜与图线、文字 及符号等相交；
• 互相平行的尺寸线，应从图样轮廓线由内向外整齐 排列，小尺寸在内，大尺寸在外； • 尺寸线与图样轮廓线之间的距离不宜小于 10mm，尺 寸线之间的间距为7~10mm， 并保持一致。
工程建设人员应熟悉、并 严格遵守 国家标准 的有关规定。
第一节 建筑制图国家标准的基本规定
一、图纸幅面、标题栏与会签栏（GB/T
• 图幅是指图纸大小的规格。
• 图框是图纸上绘图区的边界线。
表1-1 图纸幅面及图框尺寸 （mm）
幅面代号
尺寸（b×l）
50001-2001）
A0
841×1189
A1
594×841
上
上
（a） 各种线型示例
折断线 粗实线 中实线 中虚线 细点画线 细实线
（b）
各种线型示例
•虚线、点画线的线段长度和间隔宜各自相等。
•点画线的两端不应是点。
•各种图线彼此相交处，都应画成线段，而不应是间隔 或画成“点”。 •虚线为实线的延长线时，两者之间不得连接，应留有 空隙。
（a）正确 虚线交接的画法
A2
420×594
A3
297×420
A4
210×297
c
a
10
25
5
装订边 幅面线
对中标志 会签拦 对中标志
图框线
对中标志 装订边 对中标志 标题栏 标题栏
（a）横式 图纸幅面和图框格式
（b）立式
• 标题栏：用来标明设计单位、工程名称、图名、设 计人员签名和图号等内容 • 画在图框内右下角 • 标题栏中的文字方向代表看图方向 • 涉外工程的各项主要内容的中文下方应附有译文， 设计单位的上方或左方应加注“中华人民共和国” 字 样
例如：平面图1:100 • 当一张图纸中各个图样的比例相同时，比例可单 独填写在标题栏内。
第二节
尺寸注法
（GB/T 50001-2001）
尺寸标注要求：正确、齐全、清晰。 一、尺寸的组成与基本规定
• 尺寸组成：尺寸界线、尺寸线和起止符号、尺寸数字
尺寸界线 尺寸线 尺寸数字 尺寸起止符号
图1-7 尺寸的组成
建筑制图与识图教案.doc
学习目标：了解建筑制图的任务与学习方法，掌握常用的工程图的几个分类教学重点：1．搞清本章所讲的几个概念，及其相互间的关系；2．掌握本课程的学习方法，培养一丝不苟的学习作风。
教学难点：1．搞清“画法几何”与“工程制图”之间的关系，并在工程制图中正确运用画法几何理论；2．掌握本课程的学习方法，培养一丝不苟的学习作风。
课时：2个课时第一章绪论1.1 建筑制图的任务1．研究正投影的基本理论2．培养绘制和阅读工程图的能力3．研究常用的图解方法，培养图解能力4．通过绘图、读图和图解的实践，培养空间想象能力5．培养认真、细致、一丝不苟的工作作风6．培养用图形软件绘制图样的初步能力工程图：在生产建设和科学研究工程中，对于已有的或想象中的空间体（如地面、建筑物、机器等）的形状、大小、位置和其它有关部门资料，很难用语言和文字表达清楚，因而需要在平面上（例如图纸上）用图形表达出来。
这种在平面上表达工程物体的图，称为工程图。
工程图常用的有以下几种：1．透视图2．轴测图3．正投影图4．标高投影图1.1.1画法几何当研究空间物体在平面上如何用图形来表达时，因空间物体的形状、大小和相互位置等不相同，不便以个别物体来逐一研究，并且为了使得研究时易于正确、深刻和完全，以及所得结论能广泛地应用于所有物体起见，特采用几何学中将空间物体综合概括成抽象的点、线、面等几何形体的方法，先研究这些几何形体在平面上如何用图形来表达，以及如何通过作图来解决它们的几何问题。
这种研究在片面上用图形来表示空间几何形体和运用几何图来解决它们的几何问题的一门学科，称为画法几何。
例如：正方体6个面组成每个面由无数条线组成每条线由无数个点组1.1.2 工程制图把工程上具体的物体，视为由几何形体所组成，根据画法几何的理论，研究它们在平面上用图形来表达的问题，而形成工程图。
在工程图中，除了有表达物体形状的线条以为，还要应用国家制图标准规定的一些表达方法和符号，注以必要的尺寸和文字说明，使得工程图能完善、明确和清晰地表达出物体的形状、大小和位置，以及其它必要的资料（例如：物体的名称、材料的种类和规格，生产方法等）。
工程制图与识图电子教案
工程制图与识图电子教案第一章：工程制图基础1.1 制图国家标准学习国家制图标准的基本规定，如图幅、比例、线型、字体等。
练习正确使用图框、栏及比例尺。
1.2 绘图工具与设备介绍绘图板、丁字尺、三角板、圆规、曲线板等基本绘图工具的使用方法。
学习使用计算机辅助设计（CAD）软件进行工程制图。
1.3 基本绘图方法学习点、线、面的绘制方法及相互之间的关系。
练习正交投影、斜投影和透视投影的绘制方法。
第二章：平面图形2.1 基本图形绘制学习绘制直线、圆、弧、椭圆等基本图形。
练习图形变换，如平移、旋转、镜像等。
2.2 平面图形解析学习平面图形的识读方法，如点、线、面的相互关系。
练习图形的尺寸标注、角度标注和文字说明。
2.3 平面图形应用学习平面图形的解析方法，如平面图形的面积计算、重心计算等。
练习绘制机械零件的平面图形，并进行尺寸标注和文字说明。
第三章：立体几何3.1 立体几何基础学习立体几何的基本概念，如点、线、面、体等。
练习立体图形的绘制方法，如正交投影、斜投影等。
3.2 立体几何变换学习立体图形的变换方法，如平移、旋转、翻转等。
练习立体图形的尺寸标注、角度标注和文字说明。
3.3 立体几何应用学习立体图形的解析方法，如立体图形的体积计算、表面积计算等。
练习绘制机械零件的三视图，并进行尺寸标注和文字说明。
第四章：机械制图4.1 机械制图标准学习机械制图的国家标准，如图样、标注、符号等。
练习正确使用图样、栏、比例尺等。
4.2 机械零件图学习机械零件图的绘制方法，如轴、齿轮、螺纹等。
练习机械零件图的尺寸标注、角度标注和文字说明。
4.3 机械装配图学习机械装配图的绘制方法，如装配关系、运动关系等。
练习机械装配图的尺寸标注、角度标注和文字说明。
第五章：工程识图5.1 工程图纸识读学习工程图纸的基本元素，如线型、符号、标注等。
练习工程图纸的识读方法，如平面图、立面图、剖面图等。
5.2 建筑图纸识读学习建筑图纸的基本元素，如建筑构件、建筑符号、标注等。

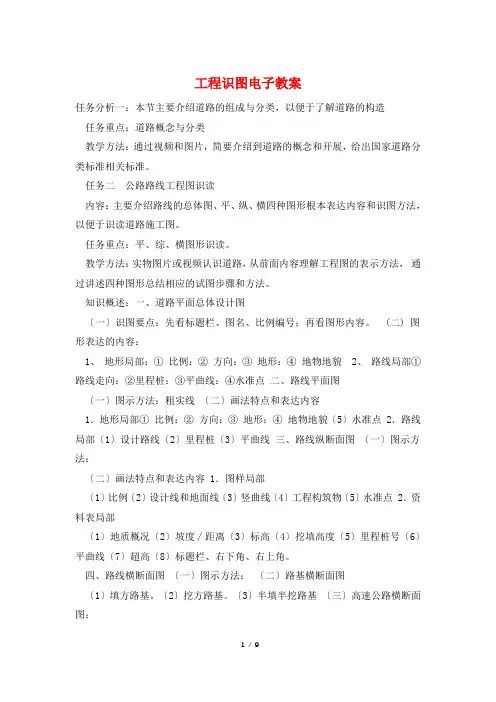

工程识图电子教案
工程识图电子教案任务分析一：本节主要介绍道路的组成与分类，以便于了解道路的构造任务重点：道路概念与分类教学方法：通过视频和图片，简要介绍到道路的概念和开展，给出国家道路分类标准相关标准。
任务二公路路线工程图识读内容：主要介绍路线的总体图、平、纵、横四种图形根本表达内容和识图方法，以便于识读道路施工图。
任务重点：平、综、横图形识读。
教学方法：实物图片或视频认识道路，从前面内容理解工程图的表示方法，通过讲述四种图形总结相应的试图步骤和方法。
知识概述：一、道路平面总体设计图〔一〕识图要点：先看标题栏、图名、比例编号；再看图形内容。
(二) 图形表达的内容：1、地形局部：①比例：②方向：③地形：④地物地貌2、路线局部①路线走向：②里程桩：③平曲线：④水准点二、路线平面图〔一〕图示方法：粗实线〔二〕画法特点和表达内容1．地形局部①比例：②方向：③地形：④地物地貌〔5〕水准点 2．路线局部〔1〕设计路线〔2〕里程桩〔3〕平曲线三、路线纵断面图〔一〕图示方法：〔二〕画法特点和表达内容 1．图样局部〔1〕比例〔2〕设计线和地面线〔3〕竖曲线〔4〕工程构筑物〔5〕水准点 2．资料表局部〔1〕地质概况〔2〕坡度∕距离〔3〕标高〔4〕挖填高度〔5〕里程桩号〔6〕平曲线〔7〕超高〔8〕标题栏、右下角、右上角。
四、路线横断面图〔一〕图示方法：〔二〕路基横断面图〔1〕填方路基。
〔2〕挖方路基。
〔3〕半填半挖路基〔三〕高速公路横断面图：中央分隔带、行车道、硬路肩、土路肩。
特别提示：1、要注意公路路线是一条空间的立体曲线，在看图时要注意平纵横图形的配合，想象出路线在空间的形状和位置。
2、读图要领一整套图纸的读图要领是：先整体、后局部、再回到整体，反复循环。
3、读图步骤①先读总体布置图中的标题栏及附注说明，了解路名称主要技术指标，施工技术要求，比例和尺寸单位等。
②重点阅读主要图纸，读路线平面图时，了解路线的走向、长度、转折点、水准点及沿线两侧一定范围内的地形、地物分布情况。
建筑制图与识图__教案
建筑制图与识图__教案第一章：建筑制图基础1.1 学习目标：了解建筑制图的基本概念、规范和标准，掌握建筑制图的基本原理和方法。
1.2 教学内容：1.2.1 建筑制图的概念与意义1.2.2 建筑制图的规范和标准1.2.3 建筑制图的基本原理1.2.4 建筑制图的方法与步骤1.3 教学活动：1.3.1 讲解建筑制图的基本概念和意义1.3.2 介绍建筑制图的规范和标准1.3.3 演示建筑制图的基本原理和方法1.3.4 引导学生进行建筑制图的实践操作第二章：建筑图纸的分类与作用2.1 学习目标：了解建筑图纸的分类和作用，掌握各种图纸的编制方法和技巧。
2.2 教学内容：2.2.1 建筑图纸的分类2.2.2 建筑图纸的作用2.2.3 各种图纸的编制方法和技巧2.3 教学活动：2.3.1 讲解建筑图纸的分类和作用2.3.2 介绍各种图纸的编制方法和技巧2.3.3 引导学生进行建筑图纸的实践绘制第三章：建筑制图符号与标注3.1 学习目标：了解建筑制图符号的种类和用法，掌握建筑标注的基本原则和方法。
3.2 教学内容：3.2.1 建筑制图符号的种类和用法3.2.2 建筑标注的基本原则和方法3.3 教学活动：3.3.1 讲解建筑制图符号的种类和用法3.3.2 介绍建筑标注的基本原则和方法3.3.3 引导学生进行建筑标注的实践操作第四章：建筑立面图与剖面图的绘制4.1 学习目标：了解立面图和剖面图的定义和作用，掌握立面图和剖面图的绘制方法和技巧。
4.2 教学内容：4.2.1 立面图的定义和作用4.2.2 剖面图的定义和作用4.2.3 立面图和剖面图的绘制方法和技巧4.3 教学活动：4.3.1 讲解立面图和剖面图的定义和作用4.3.2 介绍立面图和剖面图的绘制方法和技巧4.3.3 引导学生进行立面图和剖面图的实践绘制第五章：建筑平面图与立面图的综合应用5.1 学习目标：了解建筑平面图和立面图的关系，掌握平面图和立面图的综合应用方法和技巧。
工程制图与识图理论教案-王婷婷教程
教学内容题 目
职业岗位知识点、能力点
与基本职业素质点
目标水平
识记
理解
熟练操作
应用
分析
建筑材料
基本知识
知识点：立体的投影的特性
能力点：立体投影的具体画法
职业素质渗透点：制图基本知识。
√
√
在目标水平的具体要求上打√
【教学策略】
注：为达到能力目标，本节课以理论教学为主，同时结合实际，根据学生特点以及学生掌握程度，具体策划本堂课采取的主要措施与主要教学方法；结合教学内容渗透的职业素质、渗透形式与内容载体。
二、轴测图（正侧投影）特性
1、正面投影图的图形的画法。
三、轴测图（正侧投影）的绘制。。
小结
1、正轴测投影的画法
2、正轴测投影的规律。
3、各种正轴测投影在建筑工程之中的应用。
学生学习情况检测
注：以适当的方式对本堂课要达到的教学能力目标进行检测，以确定教学效果。
【教师参考资料及来源】
《建筑制图》《工程制图与识图》
累计
学时
2
理论教学教案
NO：2
课程名称
工程制图与识图
授课时数
2
周 次
班 级
2015建筑工程技术1班
时 间
年 月 日
节 次
班 级
2015建筑工程技术2班
时 间
年 月 日
节 次
教学内容
第三章、立体的投影
教学方式
讲授
【主要教学内容】
1、掌握立体的投影的特性，
2、掌握立体投影的具体画法、明确各种投影在建筑工程中的应用。
班级二：2014建筑工程技术1班
系部主任
建筑工程制图与识图电子教案模块2 投影基础
任务5.2 直线的投影
直线的投影一般仍为直线，特殊情况为一点，对于一般情况，由 两点可以确定一条直线
模块2 投影基础与技能
返回目录 退出
1.各种位置直线的投影 根据直线相对投影面位置的不同分为： 投影面平行线；投影面垂直线；一般位置直线
（a)投影面平行线 平行于一个投影面，倾斜于另两投影面的直线 1)正平线投影 正平线平行V面，与H、W面倾斜
由于与三个投影面成倾斜三 个投影都缩短； 三个投影均不能反映α、β、 和 γ角实际大小； 三个投影与各投影轴都倾斜
Yh
模块2 投影基础与技能
返回目录 退出
直线的空间位置判断
(a)投影判断法
a′
c′ e′ g′
k′ (l′) h′
n′
t′
b′ d′ f′
X
m′ s′ O
a
c
(l) h
s
b de g (f)
模块2 投影基础与技能
返回目录 退出
3.两直线相对位置
a .平行两直线：若两直线平行，则各同面投影都平行。反之，若两直 线的各同面投影都平行，则空间两直线必相互平行。
模块2 投影基础与技能
返回目录 退出
b .相交两直线：若两直线相交，则各同面投影必相交，且交点符合点 的投影规律。反之，若两直线的各同面投影都相交，且交点符合 点的投影规律，则空间两直线必为相交两直线。
返回目录 退出
重影点
如果空间两点位于某个投影面的同一投影线上时，两点
在该投影面上的投影重合，这两点称为该投影面的重影
点。
Z
重影点判断其可 见性。坐标大者 可见，坐标小者 不可见，不可见 点的投影加括号 表示。
V
c（′ d′） D
建筑工程制图与识图PPT教案
图1-19 尺寸数字的注写方向
第22页/共117页
2. 半径、直径和角度尺寸的标注
标注半径、直径和角度尺寸时，尺 寸起止 符号一 般用箭 头表示 ，且应 在半径 、直径 的尺寸 数字前 分别加 注符号 R、 ， 圆球的半径与直径数字前还应再加注 符号S；角度 的尺寸 界线应 沿径向 引出， 尺寸线 画成圆 弧，圆 心是角 的顶点 ，尺寸 数字应 一律水 平书写 。
第30页/共117页
2)圆弧连 接两已 知圆弧
(3)混合连接（内外切）
(a) 已知条件： 两已知弧的圆心01、02；半径
R1、R2；连接弧的半径R。 (b) 作图方法和步骤：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
第31页/共117页
3)圆弧连 接已知 直线和 圆弧（ 综合连 接）
(a)钢针与锅芯的放置 (b) 圆的画法
(c) 大圆的画法
第5页/共117页
分规主要用于量取尺寸和截取线段
第6页/共117页
1.1.3 曲线板 ——用于画非圆曲线。
除了上述工具外，绘图时还要准备有削铅笔的小刀， 磨铅芯的砂纸，橡皮以及固定图纸的胶带纸，另外 为了保护有用的图线可以使用擦图片等。
第8页/共117页
1.2 制图标准的基本规 定
1.2.1 图纸幅面和格式（GB/T14689－1993）
1．图纸基本幅面：A0~A4
表1-1 图纸基本幅面尺寸
幅面
代号
A0
A1
A2
A3
A4
B×L 841 ×1189 594 ×841 420 ×594 297 ×420 210 ×297
e
20
10
c
工程制图与识图电子教案
工程制图与识图电子教案第一章：工程制图基础1.1 制图标准与规范了解国家制图标准的基本要求掌握图幅、比例、字体和线型的规范使用1.2 投影原理学习正投影、斜投影和透视投影的基本概念掌握三视图的绘制方法和相互关系1.3 工程图样的组成与表达学习工程图样的常见组成部分，如栏、比例尺、图纸编号等掌握图样中的线条、标注、符号和文字的规范使用第二章：基本绘图技巧与方法2.1 绘图工具与设备熟悉绘图板、丁字尺、三角板等基本绘图工具的使用方法掌握AutoCAD等计算机辅助绘图软件的基本操作2.2 基本绘图技巧学习绘制直线、圆、圆弧、多边形等基本图形的方法掌握图形的精确绘制和修改技巧2.3 绘制工程图样实例通过对实际工程图样的分析，学习图样的绘制步骤和方法掌握工程图样的标注和表达技巧第三章：机械零件图的识读与绘制3.1 零件图的概述了解零件图的概念和作用掌握零件图的常见表达方式，如正视图、侧视图、俯视图等3.2 零件图的识读方法学习零件图的阅读步骤和技巧掌握零件图中的尺寸、公差、表面粗糙度等信息的识别和理解3.3 零件图的绘制与标注学习零件图的绘制方法和步骤掌握零件图中的尺寸标注、形位公差标注和表面粗糙度标注等规范使用第四章：装配图的识读与绘制4.1 装配图的概述了解装配图的概念和作用掌握装配图的常见表达方式，如总装图、分装图、爆炸图等4.2 装配图的识读方法学习装配图的阅读步骤和技巧掌握装配图中的组件、配合关系、运动机构等信息的识别和理解4.3 装配图的绘制与标注学习装配图的绘制方法和步骤掌握装配图中的组件标注、配合标注和运动机构标注等规范使用第五章：建筑图的识读与绘制5.1 建筑图的概述了解建筑图的概念和作用掌握建筑图的常见表达方式，如平面图、立面图、剖面图等5.2 建筑图的识读方法学习建筑图的阅读步骤和技巧掌握建筑图中的房间尺寸、结构布局、材料等信息的识别和理解5.3 建筑图的绘制与标注学习建筑图的绘制方法和步骤掌握建筑图中的尺寸标注、材料标注和构造说明等规范使用第六章：电气图的识读与绘制6.1 电气图的概述了解电气图的概念和作用掌握电气图的常见表达方式，如系统图、电路图、平面图等6.2 电气图的识读方法学习电气图的阅读步骤和技巧掌握电气图中的符号、线路、控制逻辑等信息的识别和理解6.3 电气图的绘制与标注学习电气图的绘制方法和步骤掌握电气图中的符号标注、线路标注和控制逻辑标注等规范使用第七章：线路图的识读与绘制7.1 线路图的概述了解线路图的概念和作用掌握线路图的常见表达方式，如电路图、系统图、接线图等7.2 线路图的识读方法学习线路图的阅读步骤和技巧掌握线路图中的设备、线路、连接方式等信息的识别和理解7.3 线路图的绘制与标注学习线路图的绘制方法和步骤掌握线路图中的设备标注、线路标注和连接方式标注等规范使用第八章：液压与气压图的识读与绘制8.1 液压与气压图的概述了解液压与气压图的概念和作用掌握液压与气压图的常见表达方式，如系统图、原理图、元件图等8.2 液压与气压图的识读方法学习液压与气压图的阅读步骤和技巧掌握液压与气压图中的符号、线路、控制逻辑等信息的识别和理解8.3 液压与气压图的绘制与标注学习液压与气压图的绘制方法和步骤掌握液压与气压图中的符号标注、线路标注和控制逻辑标注等规范使用第九章：计算机辅助绘图与设计9.1 计算机辅助绘图软件概述了解常见计算机辅助绘图软件，如AutoCAD、SolidWorks、Pro/ENGINEER 等掌握计算机辅助绘图软件的基本操作和功能9.2 二维绘图与三维建模学习二维图形的绘制和编辑技巧掌握三维模型的创建、编辑和渲染方法9.3 计算机辅助设计（CAD）与计算机辅助制造（CAM）了解CAD/CAM技术的基本概念和应用领域掌握CAD/CAM软件在工程制图与识图中的应用方法第十章：工程制图与识图的实践应用10.1 工程制图与识图的实际案例分析分析实际工程制图与识图案例，了解其在工程设计、制造和施工中的应用掌握工程制图与识图在实际工作中的重要性10.2 工程制图与识图的技能提升学习工程制图与识图的相关书籍、资料和课程，不断提高自己的专业素养掌握与工程制图与识图相关的国家标准和行业规范10.3 工程制图与识图的职业生涯规划了解工程制图与识图专业的发展前景和就业方向制定个人职业生涯规划，为未来的职业发展奠定基础第十一章：现代制图技术的发展与应用11.1 数字样机与三维打印了解数字样机的设计与制作过程掌握三维打印技术在工程制图中的应用与实践11.2 虚拟现实（VR）与增强现实（AR）在制图中的应用学习VR和AR技术的基本原理探索VR和AR技术在工程制图与识图领域的应用前景11.3 云计算与大数据在工程制图中的应用了解云计算与大数据的基本概念掌握云计算与大数据在工程设计、制造和管理中的应用方法第十二章：图纸管理与协同工作12.1 图纸管理的基本原则与方法学习图纸管理的流程、规范和工具掌握图纸的归档、检索和版本控制技巧12.2 协同工作与团队协作了解协同工作平台的基本概念和功能掌握在团队协作中使用协同工作平台进行图纸共享和交流的方法12.3 工程制图中的知识产权保护了解工程制图中的知识产权法律法规掌握保护自己图纸知识产权的技巧和方法第十三章：工程制图与职业素养13.1 工程师的职业素养学习工程师应具备的职业操守、沟通能力和团队协作精神了解工程师在工程制图与识图工作中的责任与担当13.2 工程伦理与职业道德探讨工程伦理与职业道德在工程制图与识图中的应用学习在工程制图中遵守职业道德和保护公共利益的重要性13.3 工程制图教育与终身学习了解工程制图教育的目标与内容树立终身学习的观念，不断提升自己的专业能力和素质第十四章：工程制图与项目管理14.1 项目管理的基本概念与方法学习项目管理的基本原理、流程和工具掌握项目计划、执行、监控和收尾的技巧14.2 工程制图在项目管理中的应用了解工程制图在项目管理中的作用和价值掌握利用工程制图对项目进度、成本和质量进行控制的方法14.3 案例分析：工程制图在项目管理中的应用实例分析实际工程项目中工程制图的应用案例学习工程项目中工程制图与项目管理相结合的成功经验第十五章：工程制图的未来发展趋势15.1 智能制图与自动化技术了解智能制图和自动化技术的发展趋势掌握智能制图软件和自动化设备在工程制图中的应用方法15.2 绿色制图与可持续发展学习绿色制图的基本原则和方法探索绿色制图在工程制图领域中的应用前景15.3 工程制图与全球化的挑战了解全球化背景下工程制图面临的挑战与机遇学习如何在国际化工程制图市场中提升自己的竞争力重点和难点解析本文档详细地介绍了工程制图与识图电子教案的内容，共分为十五个章节。
建筑工程制图与识图电子教案模块8 房屋建筑施工
返回目录 退出
组合较复杂的平面图中定位轴线也可采用分区编号
编号的注写形式应为“分区号——该分区编号”。 分区号采用阿拉伯数字或大写拉丁字母表示。
返回目录 退出
（3）标高数字应以米为单位，注写到小数点后第三位；在总平面图中，可 注写到小数点后第二位。标高符号的尖端应指至被注高度的位置。
尖端一般应向下，也可向上。标高数字应注写在标高符号的左侧或右侧。 （4）在图样的同一位置需表示几个不同标高时，标高数字可按右图d的形 式注写。
返回目录 退出
标高分类
返回目录 退出
项目21 首页图及建筑总平面图
项目目标
熟悉建筑总平面图的形成、图示内容 掌握读图方法以及图样的绘制方法。
返回目录 退出
任务 首页图及建筑总平面图和施工总说明
首页图是建筑施工图的第一张图纸，主要内容包括图纸目录、设计说 明、工程做法和门窗表。
▪ 一、图纸目录
图纸目录说明工程由哪几类专业图纸组成，各专业图纸的名称、张数 和图纸顺序，以便查阅图纸。
返回目录 退出
任务 房屋施工图的基本知识
一、房屋的类型及组成
房屋也称建筑物，是供人们居住、生活以及从事各种生产活动的场所。
根据它们的使用性质不同
工业建筑（厂房、仓库） 合称生产性建筑
建筑物 农业建筑（农机站、谷仓） 公共建筑（学校、医院、车站等）
民用建筑 又称非生产性建筑 居住建筑（住宅、宿舍）
房屋的组成： 1.基础 基础是房屋最下面的结构部分，它的作用是承受房屋的全部荷载，并将这
建筑制图与识图教学教案课件下载-17页精选文档
0.25b 0.5 0.35 0.25 0.18
名称 实粗
中 线细
粗 虚
中
线细
表2.3 线型和宽度
线型
线宽
用途
b 主要可见轮廓线
0.5b 可见轮廓线
0.25b 可见轮廓线、图例线
b 见各专业制图标准
0.5b 不可见轮廓线
不可见轮廓线、图例 0.25b 线
名称
单粗 点 长中 画 线细
双粗 点 长 画细 线
的短边成整数倍增加后得出的 （如A3×3的 幅面尺寸是A3幅面的长边尺寸420和3倍的短 边尺寸891）。见下表。
图纸长边加长尺寸表
幅面代号 长边尺寸
A0
1189
1338 2230
A1
841 1051
A2
594
743 1635
A3
420
631 1892
长边加长后尺寸
1487 2387 1261
892 1784 841
折断线
波浪线
线型
线宽
用途
b 见各专业制图标准 0.5b 见各专业制图标准
0.25b 中心线、对称线等
b 见各专业制图标准
假想轮廓线、成型前 0.25b 原始轮廓线 0.25b 断开界线 0.25b 断开界线
图线的画法
相互平行的两条线，其间隙不宜小于图 内粗线的宽度，且不宜小于0.7mm。 虚线、单点长画线、双点长画线的线段长度 宜各自相等。 虚线与虚线应相交于线段处；虚线不得与实 线相连接。单点长画线同虚线。 单点或双点长画线端部不应是点。在较小的 图形中，单点或双点长画线可用细实线代替。 以上各画法见下图。
图线的有关画法
2.3 字体
字体的号数即是字体高度,字高系列有:3.5mm、 5mm、7mm、10mm、14mm、20mm等。
