液压与气动技术课程设计范文
天津广播电视大学机械设计制造及其自动化专业（本科）《液压气动控制技术》课程设计题目液压气动控制技术姓名学号办学单位日期 2014 年 12 月 20 日目录一．液压系统原理图设计计算 (2)二．计算和选择液压件 (7)三．验算液压系统性能 (12)四、液压缸的设计计算 (14)参考文献 (16)任务书（附页）一．液压系统原理图设计计算技术参数和设计要求设计一台卧式单面多轴钻孔组合机床动力滑台的液压系统，其工作循环是：快进→工进→快退→停止。
主要参数：轴向切削力为30000N，移动部件总重力为10000N，快进行程为150mm，快进与快退速度均为4.2m/min。
工进行程为30mm，工进速度为0.05m/min，加速、减速时间均为0.2s，利用平导轨，静摩擦系数为0.2，动摩擦系数为0.1。
要求活塞杆固定，油缸与工作台联接。
设计该组合机床的液压传动系统。
一工况分析首先，根据已知条件，绘制运动部件的速度循环图（图1-1）：图1-1 速度循环图其次，计算各阶段的外负载并绘制负载图,根据液压缸所受外负载情况，进行如下分析：启动时：静摩擦负载 0.210002000fss F f G N •==⨯=加速时：惯性负载10000 4.2350100.260a G v F N g t ∆⨯=⨯==∆⨯⨯快进时：动摩擦负载 0.1100001000fdd F f G N •==⨯=工进时：负载 10003000031000fdeF F F N =+=+=快退时：动摩擦负载 0.1100001000fdd F f G N •==⨯=其中，fsF 为静摩擦负载，fdF 为动摩擦负载，F 为液压缸所受外加负载，aF 为运动部件速度变化时的惯性负载，eF 为工作负载。
根据上述计算结果，列出各工作阶段所受外载荷表1-1，如下：根据上表绘制出负载循环图，如图1-2所示：图1-2 负载循环图二拟定液压系统原理图（1）确定供油方式：考虑到该机床在工作进给时负载较大，速度较低。
而在快进快退时负载较小、速度较高。
从节省能量、减少发热考虑，泵源系统宜选用双泵供油。
现采用带压力反馈的限压式变量叶片泵。
如下图:（2）调速方式的选择：在专用机床的液压系统中，进给速度的控制一般采用节流阀或者调速阀。
根据专用机床工作时对低速性能和速度负载特性都有一定要求的特点，决定采用限压式变量泵和调速阀组成的容积节流调速。
这种调速回路具有效率高，发热小和速度刚性好的特点，并且调速阀装在回油路上，具有承受负载切削力的能力。
如下图所示：（3）速度换接方式的选择：本系统采用电磁阀的快慢换接回路，它的特点是结构简单、调节行程比较方便，阀的安装也较容易，但速度换接的平稳性较差，若要提高系统的换接平稳性，则可改用行程阀切换的速度换接回路。
如下图所示：最后把所选择液压回路组合起来，即可组合成如附图所示液压系统原理图。
液压系统原理图见附图。
二．计算和选择液压件1.确定液压泵的规格和电动机的功率 （1）计算液压泵的最大工作压力小流量泵在快进和工进时都向液压缸供油，由表可知液压缸在工进时工作压力最大，最大工作压力为3，91Mpa ，如在调速阀进口节流调速回路中，选取油路上的总压力损失为∑ΔP=0.6Mpa ，考虑到压力继电器的可靠动作要求压差ΔPe=0.5Mpa ，则小泵的最高工作压力估算为：11 3.910.60.5 5.01p e P p p p Mpa ≥+∆+∆=++=∑大流量泵只在快进和快退时向液压缸供油，快退时液压缸的工作压力为P1=1.4Mpa ，比快进时大，考虑到快退时供油不通过调速阀，故其进油路压力损失比前者小，现取进油路上的总压力损失∑ΔP=0.3Mpa ，则大流量泵的最高工作压力估算为:21 1.40.3 1.7p P p p Mpa ≥+∆=+=∑（2）计算液压泵的流量由表可知，油源向液压缸输入的最大流量为0.4×10-3m 3/s,如取回油泄漏系数K=1.1，则两个泵的总流量为：31 1.10.41026.4/min p q Kq L -≥=⨯⨯=考虑到溢流阀的最小稳定流量为3L/min ，工进时的流量为0.79×10-5m 3/s=0.474L/min,则小泵的流量最少应为3.474L/min. （3）确定液压泵的规格和电动机的功率根据以上压力和流量数值，并考虑液压泵存在容积损失，最后确定选取PV2R12-6/26型叶片泵，其小泵和大泵的排量分别为6mL/r 和26mL/r ，当液压泵的转速Np=720r/min 时，其理论流量分别为4.32mL/r 和18.72mL/r ，若取液压泵的容积效率为 ηv=0.8，这时液压泵的实际输出流量为：1267200.910002672010000.9 3.88816.84820.8/minp p p q q q L =+=⨯⨯÷+⨯÷⨯=+=由于液压缸在快退时输入功率最大，若取液压泵的容积效率为ηp=0.8，这时液压泵的驱动电机功率为：6331.71020.8100.74600.810p ppp q p kw η-⨯⨯⨯≥==⨯⨯ 根据此数值查表，选用规格相近的Y160M1-8型电动机，其额定功率为4KW ，额度转速为720r/min 。
2.确定其它元件及辅件 （1）确定阀类元件及辅件根据系统的最高工作压力和通过各类阀类元件及辅件的实际流量，查阅手册，选出的阀类元件和辅件规格如列表所示，其中溢流阀按小泵的额定流量选取，调速阀选用Q-6B 型，其最小稳定流量为0.03L/min ，小于本系统工进时的流量0.5 L/min（2）确定油管在选定了液压泵后，液压缸在实际快进，工进和快退运动阶段的运动速度，时间以及进入和流出液压缸的流量，与原数值不同，重新计算的结果如下表：由上表可以看出，液压缸在各阶段的实际运动速度符合设计要求。
按照上表中的数值，取管道内允许速度v=4m/s,由式：d =计算得与液压缸无杆腔和有杆腔相连的油管内径分别为：31014.4d mm ===31015.3d mm === 为了统一规格，按手册查得选取所有管子均为内径20mm ，外径28mm 的10号冷拔钢管。
（3）确定油箱油箱的容积按式pn vq =∂估算，其中α为经验系数，现取α=6得：6(4.3218.72)140pn v q L =∂=⨯+=三．验算液压系统性能1.验算系统压力损失由于系统管路布置尚未确定，所以只能估算系统压力损失，估算时首先确定管道内液体的流动状态，然后计算各种工况下总的压力损失。
现取进回油管道长l=2m ，油液的运动粘度ν=1×10-4m 2/s 。
油液的密度ρ=0.9174×103 kg / m 3（1）判断流动状态在快进工进和快退工况下，进回油管路中所通过的流量以快退时回油流量为最大，此时，油液流动的雷诺数334444.210Re 469602010110vdνπ---⨯⨯===⨯⨯⨯⨯⨯ 也为最大，小于临界雷诺数（2000），故可推出：各工况下的进回油路中的油液流动状态全为层流。
（2）计算系统压力损失 将层流流动的状态沿程阻力系数7575Re 4dv q πλ==和油液在管道内的流速24q v d π=同时代入沿程压力损失计算公式，并将数据代入得： 3414344754750.917410110222(2010)0.5478vl p q q d qρππ--⨯⨯⨯⨯⨯⨯⨯∆==⨯⨯⨯= 在管道结构未确定的情况下，管道的局部压力损失10.1p p ς∆=∆ 阀类元件的局部压力损失可根据下式计算：2()v n n q p p q ∆=∆滑台在快进、工进、快退工况下的压力损失计算如下：1.快进在进油路上，压力损失分别为：82220.5478100.035880.10.00358816.84820.839.3[0.2()0.3()0.3()]0.064991001001000.0035880.035880.064990.1045li i livi i i li vi p q Mpap p Mpa p Mpap p p p Mpa ξξ∆=⨯⨯=∆=∆=∆=⨯+⨯+⨯=∆=∆+∆+∆=++=∑∑∑∑∑∑∑在回油路上，压力损失为：800222000000.5478100.016890.10.00168918.518.539.3[0.2()0.3()0.3()]0.063451001001000.016890.0016890.063450.08203l li v l v pq Mpa p p Mpap Mpa p p p p Mpa ξξ∆=⨯⨯=∆=∆=∆=⨯+⨯+⨯=∆=∆+∆+∆=++=∑∑∑∑∑∑∑将回油路上的压力损失折算到进油路上去，便可得到差动快速运动时的总的压力损失为：44.70.10450.082030.14395p Mpa ∆=+⨯=∑ 2.工进 在进油路上，在调速阀处的压力损失为0.5Mpa ，在回油路上，在背压阀处的压力损失为0.6Mpa ，忽略管路沿程压力损失和局部压力损失，则在进油路上总的压力损失为：20.4740.3()0.50.5100i vi p p Mpa ∆=∆=⨯+=∑∑ 此值略小于估计值。
在回油路上的总压力损失为：22000.220.2216.8480.3()0.60.3()0.6110063v p p Mpa +∆=∆=⨯++⨯=∑∑该值即为液压缸的回油腔压力p2=0.61Mpa ，此值与初算时选取的背压值基本相符。
重新计算液压缸的工作压力为：640221461344440.611044.710 3.91951010p F P A p Mpa A --++⨯⨯⨯===⨯⨯ 此值与前面表中所列数值相符，考虑到压力继电器的可靠动作要求压差Δpe=0.5Mpa ，则小流量泵的工作压力为：11 3.910.50.5 4.91p i e p p p p Mpa =+∆+∆=++=∑此值与估算值基本相符，是调整溢流阀的调整压力的主要参考数据。
3.快退在进油路上总的压力损失为：2216.84820.80.2()0.3()0.019100100i vi p p Mpa ∆=∆=⨯+⨯=∑∑ 此值远小于估计值，因此液压泵的驱动电机的功率是足够的。
在回油路上总的压力损失为：2220044.244.244.20.2()0.3()0.2()0.137100100100v p p Mpa ∆=∆=⨯+⨯+⨯=∑∑ 此值与表中数值基本相符，故不必重算。
大流量泵的工作压力为：21 1.40.019 1.42p i p p p Mpa =+∆=+=∑ 此值是调整液控顺序阀的调整压力的主要参考数据。
电大液压气动课程设计
电大液压气动课程设计一、课程目标知识目标：1. 让学生掌握液压与气动的基本原理，理解液压泵、液压缸、气动元件等的工作原理及功能。
2. 使学生了解液压与气动系统的组成、特点及其在工业生产中的应用。
3. 培养学生对液压与气动系统图的识别、分析和设计能力。
技能目标：1. 培养学生运用液压与气动知识进行简单系统设计的能力，能正确选择和使用液压与气动元件。
2. 提高学生实际操作液压与气动设备的能力，能够进行设备的调试、维护和故障排除。
3. 培养学生利用现代工具和技术查阅资料、进行自主学习的能力。
情感态度价值观目标：1. 培养学生对液压与气动技术的兴趣和热情，提高学生的专业认同感。
2. 培养学生具备良好的团队合作精神和沟通能力，能够在团队中发挥积极作用。
3. 增强学生的安全意识，让学生明白遵守操作规程的重要性。
分析课程性质、学生特点和教学要求，本课程目标旨在使学生在掌握液压与气动基本知识的基础上，提高实际操作能力和综合运用能力，培养学生在实际工作中解决问题的能力，为我国制造业的发展贡献人才。
通过本课程的学习，期望学生能够达到上述具体的学习成果。
二、教学内容1. 液压与气动基础知识：液压原理、流体力学基础、液压油的性质与选用、气动原理及压缩空气的特性。
教材章节：第一章 液压与气动基础2. 液压与气动元件：各类液压泵、液压缸、液压马达、气动阀门、气动执行元件的构造、原理及应用。
教材章节：第二章 液压与气动元件3. 液压与气动系统：液压与气动系统的组成、类型、特点及应用实例，系统图的识别与分析。
教材章节：第三章 液压与气动系统4. 液压与气动系统设计：系统设计的基本原则、步骤和方法，元件的选择与计算，系统仿真与优化。
教材章节：第四章 液压与气动系统设计5. 液压与气动设备操作与维护：设备操作规程、维护保养方法、故障诊断与排除技巧。
教材章节：第五章 液压与气动设备操作与维护6. 实践教学：液压与气动实验、实习，实际操作能力培养，案例分析。
液压与气动技术课程设计范文
广播电视大学机械设计制造及其自动化专业（本科）《液压气动控制技术》课程设计题目液压气动控制技术姓名学号办学单位日期 2014 年 12 月 20 日目录一．液压系统原理图设计计算 (2)二．计算和选择液压件 (7)三．验算液压系统性能 (12)四、液压缸的设计计算 (14)参考文献 (16)任务书（附页）一．液压系统原理图设计计算技术参数和设计要求设计一台卧式单面多轴钻孔组合机床动力滑台的液压系统，其工作循环是：快进→工进→快退→停止。
主要参数：轴向切削力为30000N，移动部件总重力为10000N，快进行程为150mm，快进与快退速度均为4.2m/min。
工进行程为30mm，工进速度为0.05m/min，加速、减速时间均为0.2s，利用平导轨，静摩擦系数为0.2，动摩擦系数为0.1。
要求活塞杆固定，油缸与工作台联接。
设计该组合机床的液压传动系统。
一工况分析首先，根据已知条件，绘制运动部件的速度循环图（图1-1）：图1-1 速度循环图其次，计算各阶段的外负载并绘制负载图,根据液压缸所受外负载情况，进行如下分析：启动时：静摩擦负载 0.210002000fss F f G N •==⨯=加速时：惯性负载10000 4.2350100.260a G v F N g t ∆⨯=⨯==∆⨯⨯快进时：动摩擦负载 0.1100001000fdd F f G N •==⨯=工进时：负载 10003000031000fdeF F F N =+=+=快退时：动摩擦负载 0.1100001000fdd F f G N •==⨯=其中，fsF 为静摩擦负载，fdF 为动摩擦负载，F 为液压缸所受外加负载，aF 为运动部件速度变化时的惯性负载，eF 为工作负载。
根据上述计算结果，列出各工作阶段所受外载荷表1-1，如下：根据上表绘制出负载循环图，如图1-2所示：图1-2 负载循环图二拟定液压系统原理图（1）确定供油方式：考虑到该机床在工作进给时负载较大，速度较低。
液压与气动课程设计
液压与气动 课程设计一、课程目标知识目标：1. 学生能理解液压与气动的基本原理，掌握流体力学的基础知识；2. 学生能描述液压与气动系统的组成、功能及其在工程中的应用；3. 学生能解释液压与气动系统中压力、流量、速度等参数之间的关系。
技能目标：1. 学生能运用所学的液压与气动知识，分析并解决实际问题；2. 学生能设计简单的液压与气动系统，进行系统的搭建和调试；3. 学生能运用相关的工具和设备，进行液压与气动元件的安装、调试与维护。
情感态度价值观目标：1. 学生对液压与气动技术产生兴趣，认识到其在现代工程技术中的重要性；2. 学生在团队合作中培养沟通、协作能力，养成良好的工程素养；3. 学生在探索液压与气动知识的过程中，培养勇于创新、不断进取的精神。
课程性质分析：本课程为专业技术课程，旨在帮助学生掌握液压与气动的基础知识，培养其实践操作能力，提高学生的工程素养。
学生特点分析：高二年级学生对流体力学有一定的基础，具有较强的逻辑思维能力和动手操作能力，对新技术和新知识充满好奇。
教学要求：1. 结合课本内容，注重理论与实践相结合，提高学生的知识运用能力；2. 创设情境，激发学生兴趣，引导学生主动参与教学活动；3. 注重培养学生的团队合作精神和创新意识，提高其综合素质。
二、教学内容1. 基本原理：- 流体力学基础：流体性质、流体静力学、流体动力学；- 液压与气动原理：压力、流量、速度的关系，帕斯卡定律，伯努利定理。
2. 系统组成与功能：- 液压系统：液压泵、液压缸、液压马达、控制阀等元件的原理与功能；- 气动系统：气源装置、气动执行元件、控制阀、气缸等元件的原理与功能。
3. 应用案例分析：- 液压与气动系统在工业、农业、交通运输等领域的应用实例；- 分析实际案例，了解系统设计原理及操作注意事项。
4. 实践操作：- 液压与气动元件的识别、安装、调试与维护；- 液压与气动系统的搭建、调试及故障排查。
5. 教学大纲：- 第一周：流体力学基础，液压与气动原理；- 第二周：液压与气动系统组成，元件原理与功能；- 第三周：应用案例分析，实践操作指导；- 第四周：实践操作，成果展示与评价。

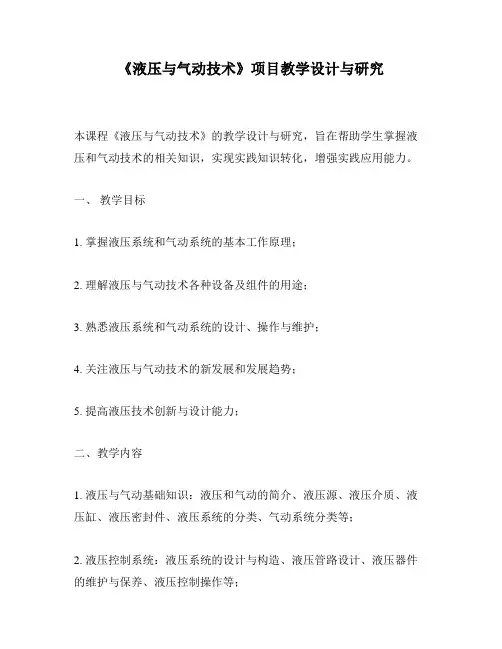

《液压与气动技术》项目教学设计与研究
《液压与气动技术》项目教学设计与研究本课程《液压与气动技术》的教学设计与研究，旨在帮助学生掌握液压和气动技术的相关知识，实现实践知识转化，增强实践应用能力。
一、教学目标1. 掌握液压系统和气动系统的基本工作原理；2. 理解液压与气动技术各种设备及组件的用途；3. 熟悉液压系统和气动系统的设计、操作与维护；4. 关注液压与气动技术的新发展和发展趋势；5. 提高液压技术创新与设计能力；二、教学内容1. 液压与气动基础知识：液压和气动的简介、液压源、液压介质、液压缸、液压密封件、液压系统的分类、气动系统分类等；2. 液压控制系统：液压系统的设计与构造、液压管路设计、液压器件的维护与保养、液压控制操作等；3. 气动系统：气动基本原理、气动控制电路、气动控制元器件、气动设备介绍等；4. 仪器仪表：液压系统与气动技术匹配的仪器仪表的选择、操作与维护；5. 液压与气动应用：液压技术在机械、自动化、机床、船舶等工程中的应用实例；6. 液压与气动技术发展趋势：有关气动和液压技术及应用的最新发展方向及相关技术的介绍。
三、教学表现形式1. 以讲授和辅以讨论、实验、实践为主，通过多种形式展开课程学习；2. 通过PPT、影片、案例分析等多种形式使学生全面理解课程内容；3. 充分利用液压及气动系统设计软件和课程教学仪器设备；4. 通过课程实习，提高学生的液压技术的创新与设计能力；5. 通过网络论坛、网络资源及国际作业，增强学生的能力与认知，拓宽视野；四、教学评价1. 基于学生实际操作能力，采用实际操作实验、课程设计分析和实验报告评价三个维度方式，综合面检评价学生课程学习成果；2. 注重学生技术设计能力、交流能力、数学建模能力及分析解决问题的能力；3. 依据学生的实际展现，实行评定与打分，体现学生的实践能力。
液压与气动技术第四版课程设计
液压与气动技术第四版课程设计一、引言液压技术和气动技术是现代工业中极其重要的运动控制和力量传递方式。
随着科技的发展，液压与气动技术的应用越来越广泛，已经成为现代工业的必备技术之一。
液压与气动技术课程是机械类专业的必修课程，课程涵盖了运动控制系统中的基本概念、原理和应用。
本次课程设计将涉及到液压与气动技术的实际应用，以加深学生对于课程所学知识的理解和掌握。
二、实验目的1.训练学生熟练掌握液压与气动技术在工业自动化控制领域的应用；2.提高学生分析和解决实际问题的能力；3.加强学生理论与实际的联系；三、实验内容3.1 实验一：液压动力学系统设计3.1.1 实验目的：1.了解液压系统中元件的功能及其相互关系；2.掌握液压动力学系统的设计原理和方法；3.培养学生结合实际问题进行设计和仿真的能力。
3.1.2 实验内容：1.根据给定的设计要求，设计液压动力学系统；2.搜集相关数据和资料，利用仿真软件对液压系统进行模拟和分析；3.撰写实验报告。
3.2 实验二：气动动力学系统设计3.2.1 实验目的：1.了解气动系统中元件的功能及其相互关系；2.掌握气动动力学系统的设计原理和方法；3.培养学生结合实际问题进行设计和仿真的能力。
3.2.2 实验内容：1.根据给定的设计要求，设计气动动力学系统；2.搜集相关数据和资料，利用仿真软件对气动系统进行模拟和分析；3.撰写实验报告。
四、实验步骤1.实验一：液压动力学系统设计•组建液压系统，包括油源、压力控制元件、执行元件和运动控制元件等；•进行系统仿真和分析；•撰写实验报告。
2.实验二：气动动力学系统设计•组建气动系统，包括气源、压力控制元件、执行元件和运动控制元件等；•进行系统仿真和分析；•撰写实验报告。
五、实验要求1.实验成绩占总评成绩的30%；2.实验采用小组分配方式，每组3-5人；3.实验报告应包括实验过程、结果、分析和总结，格式规范，内容完整；4.实验过程中，应注意安全，不得将高压水或压缩空气指向人身。
液压与气动技术教案1
项目一认识气压传动（一）Ⅰ、引入新课气压传动简称气动，是一门独立的新兴技术，广泛应用于机械、电子、纺织、化工、食品、包装、印刷、烟草、橡胶、交通运输等行业，在各种自动化装备和生产线上应用尤为广泛，被誉为工业自动化之“肌肉”，是当今应用最广、发展最快，也是最易被接受和重视的技术之一。
气动技术为何会有这样广泛的应用？气压传动又是如何运作的？（播放气动系统在企业中的应用，通过应用使得学生产生一定的兴趣。
）Ⅱ、讲授新课一、认识气压传动系统（气压传动的原理）气动剪切机的工作原理。
二、气压传动系统的组成1.气源装置气源装置将原动机提供的机械能转变为气体的压力能，为系统提供压缩空气。
它主要由空气压缩机构成，还配有贮气罐、气源净化处理装置等附属设备。
2. 执行元件把压缩空气的压力能转换成工作装置的机械能，有气缸和气马达。
气缸除几种特殊气缸外，普通气缸其种类及结构形式与液压缸基本相同，较为典型的特殊气缸有气液阻尼缸、薄膜式气缸和冲击式气缸等；气马达的作用相当于电动机或液压马达，即输出力矩，拖动机构作旋转运动。
按压缩空气作用在活塞端面的作用力的方向分a.单作用气缸：气缸只有一个方向运动是气压运动，活塞复位，靠弹簧力或活塞自重和其他外力，结构简单。
一般用于行程短且对输出国和运动速度要求不高的场合，如定位和夹紧装置等。
b.双作用缸：气缸的往返靠压缩空气来完成，以单作用气缸应用最广泛，常用于气动加工机械和包装机械。
3. 控制元件控制元件用来对压缩空气的压力、流量和流动方向调节和控制，使系统执行机构按功能要求的程序和性能工作。
（1）压力控制阀压力控制阀有减压阀（调压阀）、顺序阀和安全阀（溢流阀）三种，类似于液压传动系统中的压力控制阀，其图形符号如图。
（2）流量控制阀流量控制阀是通过改变阀的通流截面积来实现流量控制的元件。
流量控制阀包括节流阀、单向节流阀、排气节流阀等。
节流阀和单向节流阀的结构和工作原理类似于液压传动系统中相关阀。
液压与气动技术课程设计.
《液压与气动技术》课程设计指导书 09级秋季机械设计制造专业本科
学生姓名 : 杨万康
学号 : 0965001250470
电大分校 :昌吉电大
学生所在单位 :宝钢集团八钢公司
指导教师 : 张双侠
一、课程设计的目的
进行液压与气动的课程设计, 首先要立足于实践的观点, 立足于应用的观点, 立足于运
用液压技术和气动技术来解决生产实际中的问题。
通过液压与气动的课程设计。
要培养学生分析问题和解决问题的能力, 培养学生查阅资料、处理数据的能力, 培养学生独立设计的能力, 培养学生独挡一面的能力。
在进行课程设计之前, 要围绕设计课题,吃透教材,查阅参考资料,综合考虑课题的设计内容,设计步骤,参数的取舍,结构的设计,系统的设计等,既要考虑理论的应用,又要考虑生产实用,使我们的课程设计能与实际结合得紧密一些,更紧密一些。
二、设计要求与任务
1、利用所学知识解决八钢第二炼钢厂大包滑动水口液压系统存在的问题。
2、系统原理图一张,要求用计算机绘制。
三、设计课题与内容
1、解决第二炼钢厂大包滑动水口液压缸工作不稳定及液压胶管使用不到周期
的问题。
液压与气动技术 教案
课程教案
（ 学年第 学期）
课程类别：公共基础口专业基础口
专业核心口其 他口
所属专业：
教研室：
执笔人：
审核人：制定时间:
《 液压与气动技术 》课程教案
教学单元一第1次课
学务 教任
单元一液压传动基础 任务一初识液压系统
课象 授对
授课学时
2
周次
第一周
授课地点
理实一体化教室
教学主 要内容
1.液压千斤顶的工作原理
2.查漏补缺，有疑问可以通过学习通向老师提问。
复习巩固
教学 任务
单元一液压传动基础 任务二液压油的性质和选用
授课 对象
授课学时
2
周次
第一周
授课地点
理实一体化教室
教学主 要内容
L液压油的用途
2.液压油的性质
3.液压油的种类
4.液压油的选用
5.液压油的污染与控制
教 学 目 标
知识目标
1.理解掌握液压油的基本性质（主要是黏性）
学法
自主学习、合作探究
教学 资源
教学动画、视频和习题
课 前 导 学
1.教师通过学习通发布本次课程的相关内容，包括PPT,教学安排， 课前思考，让学生提前进入教学情境。
2.教师通过学习通，了解学生课前预习情况。
课 中 教 学
教学步骤
时间 分配
一、课程导入
1.发布讨论，让学生列举生活中见到的液压缸实例
2.提问液压缸如何实现往复运动
2.简单机床液压系统的工作原理
3.液压系统的组成
4.液压系统的图形符号
5.液压传动的特点及应用
教 学 目 标
知识目标
液压传动与气动课程设计
液压传动与气动课程设计一、课程目标知识目标：1. 让学生掌握液压传动与气动的基本原理，理解流体力学在传动系统中的应用。
2. 使学生了解液压与气动元件的结构、功能及工作原理，能正确识别和应用各类元件。
3. 帮助学生掌握液压与气动系统的设计方法，能分析简单系统的工作过程。
技能目标：1. 培养学生运用液压与气动知识解决实际问题的能力，提高动手实践能力。
2. 培养学生进行液压与气动系统故障分析和排除的能力，提高系统维护和运行效率。
情感态度价值观目标：1. 激发学生对液压传动与气动技术的兴趣，培养其探索精神和创新意识。
2. 培养学生具备良好的团队合作意识，提高沟通协调能力。
3. 引导学生关注液压与气动技术在工业生产中的应用，认识其在国家经济发展中的重要作用。
本课程针对高年级学生，课程性质为理论联系实践。
在教学过程中，注重引导学生将理论知识与实际应用相结合，培养解决实际问题的能力。
根据学生特点，课程目标设定既有知识深度，又注重技能培养和情感态度价值观的塑造，为学生的全面发展奠定基础。
通过本课程的学习，学生将能够达到以上设定的具体学习成果，为后续的教学设计和评估提供明确依据。
二、教学内容1. 液压传动基本原理：流体力学基础，液压油的性质与选用，液压泵、液压马达的工作原理及性能参数。
2. 液压元件：各类液压阀、液压缸的结构、功能及应用，液压辅件的作用及选用。
3. 液压系统设计：系统设计原则，液压回路设计，液压系统仿真与优化。
4. 气动技术基础：气动元件的结构、功能及应用，气动系统的工作原理及性能参数。
5. 气动系统设计：气动回路设计，气动系统在自动化设备中的应用案例分析。
6. 液压与气动系统的维护与故障排除：系统常见故障分析，维护保养方法，故障排除流程。
教学内容根据教材章节进行安排，结合课程目标，注重理论与实践相结合。
教学进度分为六个阶段，每个阶段涵盖相应教学内容。
在教学过程中，将结合实际案例，使学生更好地理解和掌握液压传动与气动技术的基本原理和应用。
液压与气动技术说课资料
12345
《液压与气动技术》教学设计与教学反思
三、教学设计 ——1.教材分析
A
机床换刀动作 分析
D
验收总结
子任务 设计
B
调用知识储备 制定设计计划
C
实施方案
本学习任务采用的是北京理工大学出版社国家示范性高等职业教育规划教材《 液压传动与气动技术》第249-250页的内容。 对该章节内容设计了子任务，模拟气动系统设计岗位情境。
《液压与气动技术》课程 学习项目
项目2 方向元件与回路
项目3 压力元件与回路
项目1 液压气动基础
项目11 使用维护故障排除
气动与其它
项目10 气动计量系统
项目4 流量元件与回路
基础部分
项目9 数控加工中心自动换刀系统
项目5 组合机床动力滑台
项目6 起重机液压系统 《液压与气动技术》教学设计与教学反思
二、课程背景及实施条件
1. 课程背景 课程定位
《液压与气动技术》课程为我院机械制造与自动化专业的核心课 程之一。 也是一门能直接应用于工程实际的技术学科。
服务课程
主要是为毕业设计及顶岗实习服务，用于培养机床设备控制及维 修这一职业核心能力。
《液压与气动技术》教学设计与教学反思
二、课程背景及实施条件
《液压与气动技术》教学设计与教学反思
三、教学设计——2.目标定位
本学习任务目标定位除了 分析、设计技能外，更为重要 的是习惯的养成，包括操作习 惯、思维习惯和学习习惯的养 成，以让学生通过实践操作达 到知识内化建构迁移的目的， 为后续学习任务的学习作好铺 垫。
《液压与气动技术》教学设计与教学反思
根据《机械制造与自动化专业人才培养方案》、《液压传动与气动技术课程标准 》和企业的实际需求确定本次学习任务的教学目标如下：
