(完整版)工位器具设计招标技术协议标准样板
工位器具投入协议书模板
甲方：（设备供应商名称）乙方：（企业名称）鉴于：1. 甲方是一家专业生产、销售工位器具的企业，具有丰富的行业经验和良好的产品质量。
2. 乙方是一家从事生产、经营的企业，需要为员工提供符合生产需求和工作条件的工位器具。
3. 双方本着平等互利、诚实信用的原则，经友好协商，就乙方购买甲方工位器具事宜达成如下协议：第一条协议标的1.1 甲方同意向乙方提供以下工位器具产品：- 产品名称：____________________- 产品型号：____________________- 数量：____________________- 单价：____________________- 总金额：____________________第二条交货时间及地点2.1 甲方应在合同签订后____日内，将上述工位器具送达乙方指定地点。
2.2 乙方指定交货地点：____________________第三条付款方式3.1 乙方应按照以下方式向甲方支付货款：- 首付款：合同签订后____日内支付总金额的____%；- 尾款：工位器具验收合格后____日内支付剩余款项的____%。
第四条质量保证4.1 甲方保证提供的工位器具符合国家相关质量标准和乙方生产需求。
4.2 若工位器具在交付使用后____个月内出现质量问题，甲方应负责免费维修或更换。
第五条违约责任5.1 若甲方未能按约定时间交货，应向乙方支付____%的违约金。
5.2 若乙方未能按约定支付货款，应向甲方支付____%的滞纳金。
5.3 如一方违反本协议，给另一方造成损失的，应承担相应的赔偿责任。
第六条争议解决6.1 双方在履行本协议过程中发生的争议，应首先通过友好协商解决。
6.2 若协商不成，任何一方均可向乙方所在地人民法院提起诉讼。
第七条协议生效7.1 本协议自双方签字盖章之日起生效。
7.2 本协议一式两份，甲乙双方各执一份。
甲方（盖章）：________代表人（签字）：________日期：____年____月____日乙方（盖章）：________代表人（签字）：________日期：____年____月____日注：本协议书仅供参考，具体条款可根据实际情况进行调整。
厨具用品技术协议书范本(3篇)
第1篇甲方： [甲方公司名称]地址： [甲方公司地址]联系人： [甲方联系人姓名]联系电话： [甲方联系电话]乙方： [乙方公司名称]地址： [乙方公司地址]联系人： [乙方联系人姓名]联系电话： [乙方联系电话]鉴于甲方有意向采购乙方生产的厨具用品，双方本着平等互利、诚实信用的原则，经友好协商，达成如下技术协议：一、协议标的1.1 甲方采购乙方生产的以下厨具用品：- 厨具用品名称：[具体厨具用品名称]- 规格型号：[具体规格型号]- 数量：[具体数量]- 交货日期：[具体交货日期]二、技术要求2.1 产品质量标准- 产品应符合国家相关产品质量标准，具体参照以下标准：- [相关国家标准或行业标准名称]- 产品质量应符合甲方要求的各项性能指标，具体指标如下：- [详细列出各项性能指标及要求]2.2 产品设计要求- 产品设计应充分考虑用户的使用习惯和安全性，确保产品易于操作，无安全隐患。
- 产品外观设计应美观大方，符合市场流行趋势。
2.3 材料要求- 产品所使用的材料应符合国家环保要求，无毒无害，对人体健康无影响。
- 材料质量应符合甲方要求，具体材料品牌、型号等由乙方提供。
2.4 包装要求- 产品包装应采用环保材料，符合国家环保法规。
- 包装设计应体现产品特点，便于运输和储存。
三、技术支持与培训3.1 乙方应向甲方提供产品使用说明书、操作手册等技术文件。
3.2 乙方应在产品交货前对甲方进行产品使用和保养的培训，确保甲方操作人员能够熟练掌握产品使用方法。
四、交货与验收4.1 乙方应在合同约定的交货日期前将产品送达甲方指定地点。
4.2 甲方在收到产品后，应按照以下程序进行验收：- 甲方在收到产品后3日内进行外观检查，确认产品外观完好无损。
- 甲方在收到产品后7日内进行功能测试，确认产品功能符合技术要求。
- 甲方在验收合格后，应在验收单上签字确认。
五、售后服务5.1 乙方应对甲方提供的产品进行售后服务，包括但不限于以下内容：- 产品保修期为[具体保修期限]，在此期间，乙方应对产品出现的质量问题进行免费维修或更换。

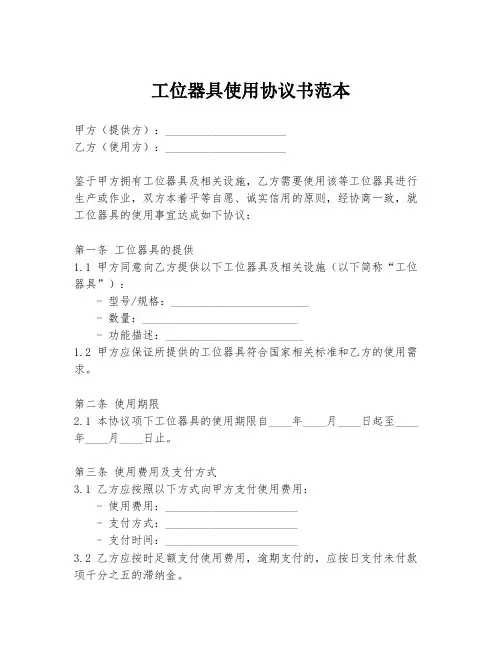

工位器具使用协议书范本
工位器具使用协议书范本甲方（提供方）：_____________________乙方（使用方）：_____________________鉴于甲方拥有工位器具及相关设施，乙方需要使用该等工位器具进行生产或作业，双方本着平等自愿、诚实信用的原则，经协商一致，就工位器具的使用事宜达成如下协议：第一条工位器具的提供1.1 甲方同意向乙方提供以下工位器具及相关设施（以下简称“工位器具”）：- 型号/规格：________________________- 数量：___________________________- 功能描述：________________________1.2 甲方应保证所提供的工位器具符合国家相关标准和乙方的使用需求。
第二条使用期限2.1 本协议项下工位器具的使用期限自____年____月____日起至____年____月____日止。
第三条使用费用及支付方式3.1 乙方应按照以下方式向甲方支付使用费用：- 使用费用：_______________________- 支付方式：_______________________- 支付时间：_______________________3.2 乙方应按时足额支付使用费用，逾期支付的，应按日支付未付款项千分之五的滞纳金。
第四条工位器具的维护与保养4.1 甲方负责工位器具的日常维护与保养，确保工位器具的正常运行。
4.2 乙方应合理使用工位器具，并按照甲方提供的使用说明进行操作。
第五条工位器具的损坏与赔偿5.1 乙方应妥善保管工位器具，如因乙方原因造成工位器具损坏或丢失，乙方应负责修复或赔偿。
5.2 赔偿金额按照工位器具的重置成本或甲方实际损失计算。
第六条协议的变更与解除6.1 双方协商一致，可以变更或解除本协议。
6.2 如一方违反本协议约定，另一方有权要求违约方承担违约责任，并可解除本协议。
第七条违约责任7.1 违约方应承担因违约给对方造成的直接损失。

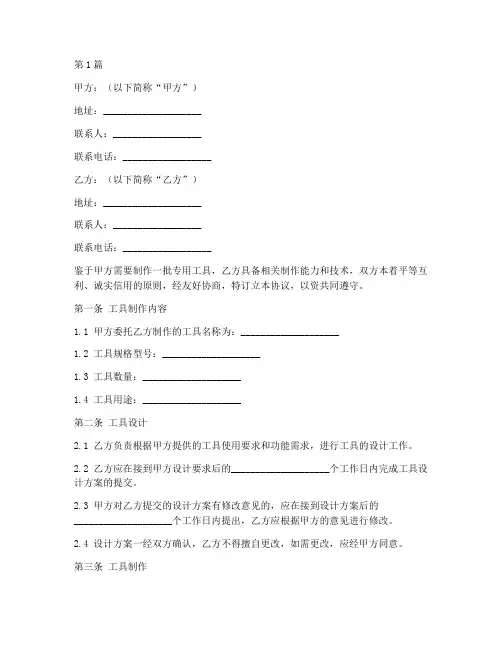

工具制作协议书范本(3篇)
第1篇甲方：（以下简称“甲方”）地址：____________________联系人：__________________联系电话：__________________乙方：（以下简称“乙方”）地址：____________________联系人：__________________联系电话：__________________鉴于甲方需要制作一批专用工具，乙方具备相关制作能力和技术，双方本着平等互利、诚实信用的原则，经友好协商，特订立本协议，以资共同遵守。
第一条工具制作内容1.1 甲方委托乙方制作的工具名称为：____________________1.2 工具规格型号：____________________1.3 工具数量：____________________1.4 工具用途：____________________第二条工具设计2.1 乙方负责根据甲方提供的工具使用要求和功能需求，进行工具的设计工作。
2.2 乙方应在接到甲方设计要求后的____________________个工作日内完成工具设计方案的提交。
2.3 甲方对乙方提交的设计方案有修改意见的，应在接到设计方案后的____________________个工作日内提出，乙方应根据甲方的意见进行修改。
2.4 设计方案一经双方确认，乙方不得擅自更改，如需更改，应经甲方同意。
第三条工具制作3.1 乙方根据确认的设计方案进行工具的制作。
3.2 乙方应在接到甲方订单后的____________________个工作日内完成工具的制作。
3.3 工具制作过程中，乙方应保证质量，确保工具符合设计要求和使用标准。
3.4 工具制作完成后，乙方应进行自检，并将自检报告提交给甲方。
第四条质量要求4.1 工具质量应符合国家标准和行业标准，以及甲方提出的特殊要求。
4.2 工具表面应光滑、无划痕、无锈蚀，内部结构应牢固、无变形。
4.3 工具使用过程中，应具有良好的稳定性和耐用性。
工位器具技术协议.
工位器具项目非标工程技术协议书编号：一、技术要求1、工位器具专项技术要求1.1根据产品图略图或零件实物进行测绘,由乙方进行方案设计，甲方确认。
1.1.1 确定零件的摆放形式、层数、数量。
1.1.2确定定位或限位装置。
1.1.3确定工位器具的结构形式，满足铲运、吊装、堆垛要求。
1.1.4确定外形尺寸、规格尺寸。
1.1.5确定主要器具所用的材料。
1.2工位器具按国家制图标准进行设计，可设计一种或多种结构方案供优化选择。
2、工位器具通用技术要求2.1 乙方按国家制图标准进行设计。
2.2 外形美观、结构紧凑、合理。
2.3 通用性好，尽可能地满足同类车型产品使用。
2.4 适用性强，要尽量满足标准化要求。
2.5 工位器具应采通用成熟的新技术，新工艺和新材料。
2.6 工位器具具有先进水平，所选用和所使用的零部件应是公认为高质量的产品。
乙方应具有质量保证书或合格证或自检记录（对金属材料），证明符合图样和本技术条件规定的品号、规格、标准和技术要求。
采用替用材料或代用外购件，应按照材料代用规定办理手续，经审批后方可使用。
2.7 工位器具便于操作，缩短装卸辅助时间，提高劳动生产率。
2.8 工位器具使用平稳，刚性好，能保证产品零件质量。
3、料架结构及工艺要求3.1结构要求3.1.1必须保证器具对所装载的零件具有良好的防护性，对于大型挠性件应有合理的支撑点和固定点：对于表面件等易划伤、变形件，应有相应的防护隔槽。
同时，所有限位、支撑都不允许破坏所装载零件原有的结构、形状、状态和功能。
3.1.2制作的的工位器具必须具有良好的稳定性及安全性。
对于摆放及转运器具，必须保证在放置物料及转运过程中不发生翻转及倾倒。
对于需要人站立于表面工作的工位器具，需设置登高踏梯及护栏。
带脚轮的工位器具需具备可靠的刹车装置。
3.1.3工位器具设计应合理，尽可能减小工位器具的空间面积，在满足使用功能要求的前提下，尽可能将工位器具构造简单化。
3.1.4结构合理，工艺性好，能实现料架叠放、铲运、吊运功能，便于制造、装卸、维修。

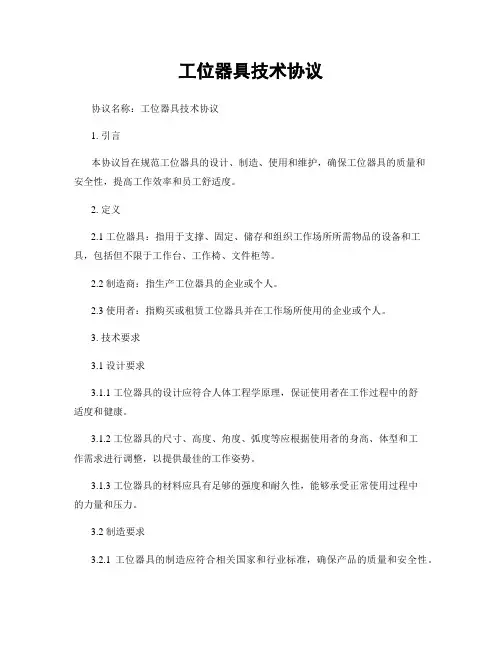

工位器具技术协议
工位器具技术协议协议名称：工位器具技术协议1. 引言本协议旨在规范工位器具的设计、制造、使用和维护，确保工位器具的质量和安全性，提高工作效率和员工舒适度。
2. 定义2.1 工位器具：指用于支撑、固定、储存和组织工作场所所需物品的设备和工具，包括但不限于工作台、工作椅、文件柜等。
2.2 制造商：指生产工位器具的企业或个人。
2.3 使用者：指购买或租赁工位器具并在工作场所使用的企业或个人。
3. 技术要求3.1 设计要求3.1.1 工位器具的设计应符合人体工程学原理，保证使用者在工作过程中的舒适度和健康。
3.1.2 工位器具的尺寸、高度、角度、弧度等应根据使用者的身高、体型和工作需求进行调整，以提供最佳的工作姿势。
3.1.3 工位器具的材料应具有足够的强度和耐久性，能够承受正常使用过程中的力量和压力。
3.2 制造要求3.2.1 工位器具的制造应符合相关国家和行业标准，确保产品的质量和安全性。
3.2.2 制造商应使用符合环保要求的材料和工艺，避免对环境造成污染。
3.2.3 制造商应建立质量控制体系，对工位器具进行全面的检测和测试，确保产品符合设计要求。
3.3 使用要求3.3.1 使用者应按照制造商提供的使用说明书正确使用工位器具，并保证使用者具备相关的操作技能和知识。
3.3.2 使用者应定期对工位器具进行检查和维护，确保其正常运行和安全性。
3.3.3 使用者应及时修理或更换损坏或老化的工位器具，避免因使用不当或设备故障而导致事故发生。
4. 质量保证4.1 制造商应对工位器具提供一定的质量保证期限，并承诺在保证期内对因制造缺陷导致的故障进行免费维修或更换。
4.2 使用者应在收到工位器具后进行验收，如发现质量问题应及时与制造商联系并提出索赔要求。
5. 争议解决5.1 本协议的解释和执行均适用中华人民共和国法律。
5.2 对于因本协议引起的争议，双方应通过友好协商解决；若协商不成，任何一方可向有管辖权的人民法院提起诉讼。
工位器具技术协议
工位器具技术协议协议名称：工位器具技术协议协议编号：[编号]协议起草方：[起草方名称]协议签订方：[签订方名称]一、背景与目的本协议的背景是为了规范工位器具的技术要求及使用规范，确保工位器具的质量和安全性，提高工作效率和员工工作环境的舒适度。
本协议的目的是确保工位器具的设计、制造、安装、维护和使用符合相关法律法规和行业标准，保证工位器具的质量和性能。
二、定义2.1 工位器具：指用于员工工作的各类家具、设备、工具及其他器具。
2.2 技术要求：指工位器具在设计、制造、安装、维护和使用过程中需要满足的技术性能、安全性、可靠性等方面的要求。
2.3 使用规范：指员工在使用工位器具过程中需要遵守的规则和操作规范。
三、技术要求3.1 设计要求3.1.1 工位器具的设计应满足人体工学原理，保证员工使用的舒适度和健康性。
3.1.2 工位器具的设计应考虑员工的工作需求和工作流程，提高工作效率。
3.1.3 工位器具的设计应符合相关法律法规和行业标准，确保安全性和可靠性。
3.1.4 工位器具的设计应考虑环保要求，尽量减少对环境的污染。
3.2 制造要求3.2.1 工位器具的制造应符合设计要求，确保产品质量。
3.2.2 工位器具的制造过程应严格按照相关标准和规范进行，确保产品的一致性和稳定性。
3.2.3 工位器具的制造过程应采用环保材料和工艺，尽量减少对环境的影响。
3.3 安装要求3.3.1 工位器具的安装应按照相关标准和规范进行，确保安全性和稳定性。
3.3.2 工位器具的安装过程应考虑员工的工作需求和工作流程，提高工作效率。
3.3.3 工位器具的安装应保证器具与周围环境的协调和统一，提高工作环境的舒适度。
3.4 维护要求3.4.1 工位器具的维护应按照相关标准和规范进行，确保产品的正常运行和寿命。
3.4.2 工位器具的维护过程应定期进行，包括清洁、检查、维修和更换等。
3.4.3 工位器具的维护应由专业人员进行，确保操作规范和安全性。
工位器具技术协议
工位器具技术协议协议名称：工位器具技术协议协议编号：[编号]签署日期：[日期]本协议由以下双方共同签署，双方同意按照以下条款和条件执行：第一条：协议目的本协议旨在确立双方在工位器具技术方面的合作关系，包括但不限于工位器具的设计、制造、安装、维护和支持等方面的合作。
第二条：定义1. 工位器具：指用于工作场所的各种设备、工具和工作站，用于提供员工工作所需的空间、设备和支持。
2. 合作方：指本协议中的签约双方。
第三条：合作内容1. 设计与制造：合作方A将负责根据合作方B提供的需求和要求，设计和制造符合合作方B要求的工位器具。
2. 安装与调试：合作方A将负责将设计和制造完成的工位器具安装到合作方B 指定的工作场所，并进行调试和测试，确保其正常运行。
3. 维护与支持：合作方A将负责提供工位器具的日常维护和支持服务，包括但不限于定期检查、维修、更换零部件等。
第四条：责任与义务1. 合作方A的责任与义务：a. 按照合作方B的要求和标准，设计和制造工位器具，并保证其质量和性能符合合作方B的要求。
b. 安装和调试工位器具，确保其正常运行，并提供必要的培训和指导，使合作方B的员工能够正确使用工位器具。
c. 提供工位器具的维护和支持服务，确保工位器具的正常运行，并及时响应合作方B的维修和支持请求。
2. 合作方B的责任与义务：a. 提供准确、详细的工位器具需求和要求，确保合作方A能够根据其需求进行设计和制造。
b. 提供合作方A所需的工作场所和设备，以便合作方A能够进行工位器具的安装和调试。
c. 按照合作方A的要求和建议，正确使用和维护工位器具，并及时向合作方A报告任何问题或需求。
第五条：知识产权1. 合作方A在设计和制造工位器具过程中所产生的所有知识产权归属于合作方A所有。
2. 合作方B在使用工位器具过程中所产生的所有知识产权归属于合作方B所有。
3. 未经双方书面同意，任何一方不得将对方的知识产权用于商业目的或向第三方披露。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：XX汽车有限公司工位器具技术协议编制：校对：审核：批准：目录目录一、招标项目及范围概述 (3)二、技术规格要求 (3)1.设计原则 (3)2.工位器具通用设计要求 (5)2.1.结构 (5)2.2.材料选择 (6)2.3.零件和机构 (6)2.4.人机工程 (8)2.5.铭牌 .................................................................................................................................. 错误!未定义书签。
3.供货范围及分工界面 (9)3.1.供货范围 (9)3.2.分工界面 (9)3.3.特别指出 (9)4.工位器具制作要求 (10)4.1.焊接 (10)4.2.喷涂 (11)4.3.装配 (11)5.安全、消防及其它要求 (12)三、项目执行过程相关要求 (12)1.采购及制造 (12)2.图纸会签、预验收、安装调试及终验收 (12)3.培训及陪产要求 (14)4.质保及售后服务 (14)四、本次投标要求 (14)五、项目管理 (14)六、其他 (15)附件：............................................................................................................................................. 错误!未定义书签。
一、招标项目及范围概述1.招标单位xx汽车有限公司（以下称甲方）2.招标项目冲焊涂总四大车间工位器具3.招标内容投标方（以下称乙方）负责xx汽车有限公司通用、专用工位器具设计、制造、运输，使用方法及售后服务等工作。
4.招标要求4.1.工位器具设计制作分三个阶段实施：第一阶段：XX车型xx个冲压自制件专用、通用工位器具；第二阶段：XX车型冲焊通用及焊装专用工位器具；第三阶段：所有车型冲焊涂总四大车间通用、专用工位器具4.2.所有工位器具的设计、制造、运输、安装及调试均由乙方负责。
4.3.交货地点： xx汽车生产基地。
二、技术规格要求1.设计原则1.1.本项目为交钥匙工程，必须满足长期稳定生产并达到甲方提出的技术质量要求。
甲方方案为基本技术方案，乙方需根据甲方方案进行详细设计，详细设计图纸、施工图需经甲方技术人员签字确认后方可实施。
合同期内出现不能满足甲方生产技术质量需求的情况，乙方必须无条件按照甲方要求进行调整。
1.2.乙方的投标书格式及内容必须明确逐条响应本招标技术要求的所有条款，乙方需结合自身技术特点提供详细设计方案，不允许复制本标书。
1.3.由乙方负责工位器具的-设计、制造、安装、调试、培训、交验、质量保证和售后服务等工作内容。
1.4.基本原则质量——充分考虑零部件特性、作业环境，采用合理防护的材料及设计方案，保证零部件质量不发生变化。
成本——综合考虑零部件数量、运输距离等因素，采用合理的设计方案，在保证零部件防护的前提下，降低工位器具制作费用。
效率——结合运输、装卸、搬运等作业工具，规范工位器具规格、结构，保证其在物流作业中效率最大化。
人机工程——保证工位器具设计方案在确认数量、取放件、信息采集等物流作业中的合理性，包括最大人工搬运尺寸、重量以及运输方式（叉车、液压车）等。
环保——工位器具需尽可能选用可回收的环保材料，尽可能的考虑通用性和循环使用，减少一次性包装及防护材料的使用。
标准化——工位器具要符合本文件中有关的国家标准；工位器具的规格、结构形式及材料的选用应优先标准规格和材料；应使用统一规格的牵引、防护机构等通用组件；使用统一材质的外表蒙皮，各材料及机构应便于清洁和维修更换。
1.5.下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
本技术标准所引用的国标如下：GB/T 15233-08 《包装单元货物尺寸》GB/T 4892-2008 《硬质直方体运输包装尺寸系列》GB/T 16470-08 《托盘包装标准》GB/T 6543-2008 《瓦楞纸箱包装标准》GB12463-90 《危险货物运输包装通用技术条件》GB/T985-88 《碳钢、低合金钢焊缝坡口的基本形式与尺寸》GB/T12469-90《焊接质量保证、缺陷分级》GB/T5117-95 《碳钢焊条》GB983-85 《不锈钢焊条》GB/T8110-95 《气体保护电弧焊用碳钢、低合金钢焊丝》GB4242-84 《焊接用不锈钢丝》GB9448-88 《焊接与切割安全》2.工位器具通用设计要求2.1.结构2.1.1.零件限位零件在工位器具内必须能准确、合理的放置，适当的进行限位，并能保证在转运过程中零件不互相磕碰、不掉落、不发生偏移等。
需刻印VIN码的零件、易变形零件及其它不能堆叠摆放的零件，应使用限位销、橡胶槽等机构将零件分隔2.1.2.零件防护工位器具与零件相接触部分，应使用耐油橡胶板、尼龙块、增塑管或PVC板隔离，防止零件表面划伤和磕碰；挂杆穿过零件孔洞悬挂放置时，挂杆可不防护。
工位器具上所有和一二级表面件接触的部位都必须要使用耐油橡胶板或增塑管隔离，防止零件表面划伤和磕碰。
2.1.3.零件摆放一二级表面件必须立放（除顶盖）；尺寸较小或不规则形状零件宜采用平放姿态。
确定零件摆放方式应考虑以下因素：①器具装件后，重心稳定，转运时，无倾覆风险。
②根据零件形状及材质，选择合理的定位支撑点，避免划伤或变形。
③单人和多人取放零件时，有合理的抓取位置。
④零件在器具与工位之间的搬运过程中，尽量减少零件姿态调整。
2.1.4.外形尺寸工位器具设计要求结构紧凑，合理利用空间，尽可能的减小体积，增加装载量。
工位器具底框规格尺寸数值宜取整数（单位：mm）。
工位器具的设计及规划要满足生产线工艺平面布置图中消防通道、物流通道的要求。
工位器具中存放的零部件，不得超出工位器具框架外沿，90℃连接部位采用圆弧设计，打磨到位，防止人员磕碰。
2.1.5.为保证工位器具的通用性，工位器具的设计制造应有一定的柔性，如尺寸的可调整性，对于有特殊需要的工位器具，需满足限位垫板的可拆换性，需要拆装的用具如销轴、卡片、挂绳等有专用存放位置。
2.1.6除标准件外，具体收容数为6的倍数，如6、12、18、24，但按照台套装配的大件物料必须按台套的整数倍包装。
2.2.材料选择工位器具选用材料的规格和性能等指标必须符合国家标准，具体见下表：2.3.零件和机构2.3.1.行走轮使用牵引车转运的工位器具需安装轮径150mm的减震行走轮；人工转运的工位器具安装轮径125mm的普通行走轮。
行走轮轮体材质为聚氨酯铸铁，宽度50mm，两轮万向、两轮定向，万向轮安装在牵引（扶手）方向。
底框长度不小于3米的工位器具宜选用轮高200mm、轮宽50mm的行走轮，行走轮安装高度和单轮承重根据器具要求确定。
行走轮安装需采用螺栓连接方式安装在轮连接板上，轮连接板厚度不小于6mm，安装螺栓时需加平垫圈及弹簧垫圈。
行走轮与工位器具使用螺栓连接拧紧，禁止直接焊接，以免损坏后不便于更换。
原则上所有带行走轮的工位器具至少有两个行走轮安装刹车机构行走轮推荐使用万向品牌。
2.3.2.牵引机构所有带脚轮且需要牵引车配送上线的包装器具必须带有前后牵引机构：1）牵引装置与器具连接灵活，焊接在器具的中间位置，不牵引时可立起来保持竖直状态，以免与地面干涉；2）牵引杆装在万向轮方向，挂钩安装在定向轮方向，包装器具底盘的中间位置；3）牵引机构离地高度与牵引车的牵引挂钩高度保持一致，一般距离地面高度300mm-350mm；4）为防止牵引机构受到破坏，需设置前后牵引防撞保护机构。
牵引机构结构示意图如下：2.3.3.扶手工位器具扶手统一采用ø30*3mm的圆管制作，扶手离地高度统一为1000mm，宽度600mm或700mm（特殊情况可采用与器具宽度相同的尺寸），如下图样式1所示结构。
若器具立柱顶端距地面高度不足1000mm时扶手可带角度焊接，使扶手横梁高度达到1000mm，如下图样式2所示结构。
样式3所示的扶手结构为活动结构；工位器具可根据操作需求选取相应的扶手结构。
扶手样式1 扶手样式2 扶手样式32.3.4.加强筋工位器具加强筋统一采用厚度4mm的钢板，加强筋焊接为段焊。
2.3.5.物料看板的固定物料看板的固定应优先选用看板盒固定，尺寸大小为A5纸规格，如由于条件限制无法使用看板盒，可以采用黏贴看板的方式。
2.3.6.叉车导向为保证叉车顺利叉取，至少应保证在运输方向的叉车孔间距应尽量统一且不小于700mm，叉车套宽度150mm，高度50mm。
如受工位器具尺寸限制，无法达到该尺寸时，应将站角和叉车孔设计为连体结构。
安装位置需按器具中心线对称安装。
2.3.7.堆垛机构堆码脚尺寸100mm×100mm，由一整块钢板冲压而成,材料要求使用Q235，钢板厚度大于4mm。
标准规格如下：2.3.8.吊钩对于甲方指定需要安装吊钩的工位器具，需按以下要求吊钩应具有足够的强度和刚度，材料要求使用Q235并采用满焊工艺，吊钩表面应光洁，无剥裂、锐角、毛刺等缺陷。
2.4.人机工程2.4.1.人员安全零件摆摆放在工位器具上时有尖角暴露或工位器具无防护面紧邻通道的情况下应在设计时考虑安全防护。
安全防护结构的材料采用20mm*20mm*2mm的方钢管。
取放件操作需要踩踏工位器具时，器具底框需铺设钢板网。
铺设钢板网时，轮连接板部位不得铺设。
2.4.2.操作空间工位器具取放件高度宜不低于500mm、不高于1300mm；取件深度不宜大于700mm，超过700mm 时，底框开缺口以便于取放件或踩踏器具取放件。
3.供货范围及分工界面3.1.供货范围乙方以甲方提供的产品数模和部分样件为依据，进行工位器具设计、制造，最终向招标方提供合格的总成件工位器具、备件、配套的技术文件资料及相应的服务。
XX车型冲焊工位器具供货清单：冲焊工位器具数量具体见附件《XX车型零件明细表》3.2.分工界面3.3.特别指出上文中图片、外形尺寸、板料尺寸、制件尺寸及摆放数量仅供乙方参考，乙方应根据自身设计能力及焊装车间物流特点、生产节拍等因素要求给甲方提供具体的设计图纸和清单，经甲方确认后方可进行制造生产。
4.工位器具制作要求4.1.焊接4.1.1.焊前应做好焊接件的清理工作，去除焊接件表面的铁锈、油污、液体、气割熔渣及毛刺等。
4.1.2.所有的焊接处必须牢固，器具框架主体结构应采用满焊，焊缝为连续焊缝。
4.1.3.所有管材开口处必须封闭，封口材料与管材材料一致。
