【精品】2018年河南省洛阳市中考物理一模试卷带答案
本文部分内容来自网络，本人不为其真实性负责，如有异议请及时联系，本人将予以删除
2018年河南省洛阳市中考物理一模试卷
一、填空题（共6小题，每小题3分，满分14分）
1．（3分）春天的洛阳“有声有色”。
“谁家玉笛暗飞声，散入春风满洛城”，笛声是空气柱产生的，人们能够分辨出“笛声”，是依据不同乐器发出声音的不同；“唯有牡丹真国色，花开时节动京城”，每年牡丹花开时节，洛阳满城飘香，这是现象。
2．（2分）如图是小洛在物理社团活动中做的“纸锅烧水”实验。
小洛发现加热时水面上方冒出大量“白气”，这是水蒸气形成的（填物态变化名称）；纸的着火点远低于火焰的温度，而用纸锅能够烧水，其原因是。
3．（2分）各种工具给我们的生活带来了极大便利。
如图甲是汽车必备的“逃生锤”，它通过减小受力面积增大，在危急时刻可使司乘人员破窗而出；如图乙是“园艺剪”，园艺工人利用它可轻松修剪花木，它实质上是一个（选填“省力”、“费力”或“等臂”）杠杆。
4．（2分）在关于家庭用电的调查研究综合实践活动中，小洛观察到自家的电能表如图所示，该电能表允许接入用电器的最大电功率是W；她想用这个电能表来测量电热水壶的功率，于是就断开了家中其它用电器，仅让电热水壶工作，经观察发现电能表的转盘
在2min内转了90转，则该电热壶的电功率是W。
第1页（共24页）。

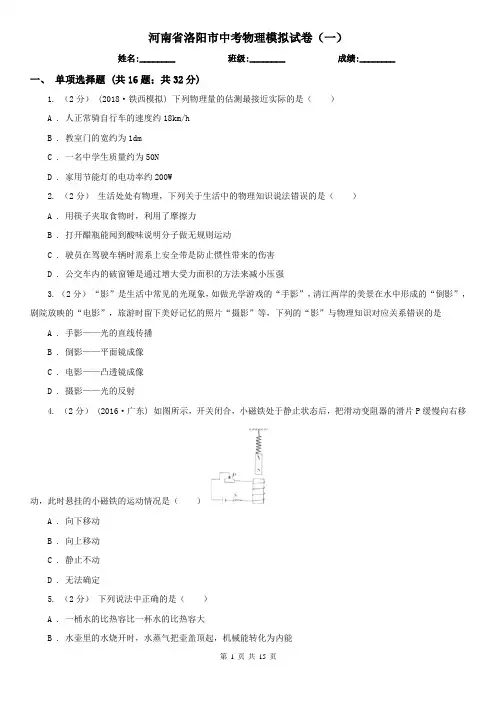

河南省洛阳市中考物理模拟试卷(一)
河南省洛阳市中考物理模拟试卷（一）姓名:________ 班级:________ 成绩:________一、单项选择题 (共16题；共32分)1. （2分）(2018·铁西模拟) 下列物理量的估测最接近实际的是（）A . 人正常骑自行车的速度约18km/hB . 教室门的宽约为1dmC . 一名中学生质量约为50ND . 家用节能灯的电功率约200W2. （2分）生活处处有物理，下列关于生活中的物理知识说法错误的是（）A . 用筷子夹取食物时，利用了摩擦力B . 打开醋瓶能闻到酸味说明分子做无规则运动C . 驶员在驾驶车辆时需系上安全带是防止惯性带来的伤害D . 公交车内的破窗锤是通过增大受力面积的方法来减小压强3. （2分）“影”是生活中常见的光现象，如做光学游戏的“手影”，清江两岸的美景在水中形成的“倒影”，剧院放映的“电影”，旅游时留下美好记忆的照片“摄影”等，下列的“影”与物理知识对应关系错误的是A . 手影——光的直线传播B . 倒影——平面镜成像C . 电影——凸透镜成像D . 摄影——光的反射4. （2分）(2016·广东) 如图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是（）A . 向下移动B . 向上移动C . 静止不动D . 无法确定5. （2分）下列说法中正确的是（）A . 一桶水的比热容比一杯水的比热容大B . 水壶里的水烧开时，水蒸气把壶盖顶起，机械能转化为内能C . 用锯条锯木板时，锯条发热，锯条的内能没有增加D . 糖放入水中，过一段时间后整杯水都变甜了，表明分子在不停地做无规则运动6. （2分） (2018九上·宜兴期中) 小组同学设计电子身高测量仪，电源电压恒定，R0是定值电阻，RX是滑动变阻器，滑动变阻器的滑片P与被测人头顶齐平。
闭合开关S，被测人身高越高，电流表、电压表示数都变大的电路是（）A .B .C .D .7. （2分）(2018·吉林模拟) 弦乐器在使用一段时间后需要进行调音，调音师通过调节弦的长度将琴音调准，在此过程中调音师主要是调节声音的（）A . 响度B . 音调C . 音色D . 振幅8. （2分）如图所示是学习电磁现象过程中做过的几个实验，其中能反映电动机工作原理的是（）A . 线圈转动，电流表指针偏转B . 导体AB左右摆动，电流表指针偏转C . 线圈通电，吸住磁铁D . 闭合开关，导体ab运动起来9. （2分） (2016·齐齐哈尔) 下列说法符合安全用电常识的是（）A . 可以把用电器的三脚插头改为两脚插头接在两孔插座上使用B . 家庭电路中控制灯泡的开关接在火线或零线上都可以C . 使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体D . 发现有人触电时应迅速用手把他拉离带电体10. （2分）如图所示的电蚊拍，具有灭蚊和照明等功能．当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用．下列电路设计符合这种要求的是（）A .B .C .D .11. （2分） (2016八下·东城期末) 在国际单位制中，功的单位是（）A . N （牛）B . Pa （帕）C . W（瓦）D . J（焦）12. （2分） (2017九上·江苏期中) 如图所示的情景中，所述的力对物体做功的是（）A . 熊猫用力举着杠铃不动B . 用力拉绳匀速提升重物C . 用力搬石头没搬动D . 用力提着水桶沿水平方向移动13. （2分） (2017八下·双城期末) 把体积相等的木块和铁块置于水中，木块浮在水面上，而铁块沉入水底．这时它们所受的浮力（）A . F木＜F铁B . F木=F铁C . F木＞F铁D . 无法确定14. （2分） (2017九上·北京期中) 如图所示的电路中，当开关S闭合后，灯L1不亮，L2不亮，电压表示数明显，则下列判断中正确的是（）A . 灯L1与L2并联，L1的灯丝断了B . 灯L1与L2并联，L1被短路了C . 灯L1与L2串联，L1的灯丝断了D . 灯L1与L2串联，L2灯丝断了15. （2分） (2015九上·门头沟期末) 如图所示电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是（）A . 电流表示数变小，电压表示数变小B . 电流表示数变大，电压表示数不变C . 电流表示数变小，电压表示数变大D . 电流表示数不变，电压表示数变大16. （2分） (2017八下·永登期末) 在弹簧测力计下挂一实心物体，弹簧测力计的示数是F，如果把物体浸没在水中央，物体静止时弹簧测力计的示数为，则该物体的密度是（）A . 1.0×103kg/m3B . 0.8×103kg/m3C . 1.5×103kg/m3D . 1.25×103kg/m3二、多项选择题 (共4题；共12分)17. （3分）(2017·密云模拟) 下列说法正确的是（）A . 蒸发是只发生在液体表面进行的汽化现象，沸腾是只发生在液体内部的汽化现象B . 固体分子之间的引力和斥力是同时存在的C . 走过加油站附近，闻到汽油的味道，这说明汽油分子在不停的做无规则的运动D . 一桶水的比热容比一杯水的比热容大18. （3分）(2018·西城模拟) 关于电磁现象，下列说法中正确的是（）A . 通电导体周围存在磁感线B . 小磁针静止时S极所指的方向为该点磁场方向C . 发电机是根据电磁感应现象制成的，它可将机械能转化为电能D . 中国宋代沈括首先发现地磁两极与地理两极不重合，地磁的北极在地理南极附近19. （3分）(2017·成华模拟) 如图所示，叠放在一起的物体A和B，在大小为F=10N的恒力作用下，10s 内沿水平方向匀速直线运动1m，下列结论中正确的是（）A . 甲图中，10s内，力F做功10JB . 乙图中，力F做功的功率为10WC . 甲、乙两图中物体B所受摩擦力大小均为10ND . 甲、乙两图中物体A受到地面对它的摩擦力大小均为10N20. （3分） (2011·鞍山) 关于下列物质的性质及其应用，说法正确的是（）A . LED是灯是新型节能灯，它的核心元件发光二极管是由半导体材料制成的B . 如果能把超导材料应用于实际，它可以用来制作电子元件C . 氢的热值很大，所以可以作为火箭的燃料D . 冷却汽车发动机用水是由于水的沸点高三、填空与作图题 (共5题；共18分)21. （3分）夏天常用的电热驱蚊器是利用电流的________效应工作的，与电灯、电风扇等其它家用电器是________联在电路里的，其发热元件正常工作时的电阻为8800Ω，接在家庭照明电路中，正常工作100s产生的热量是________ J．22. （2分）如图所示，在B处挂重8牛的物体，要使杠杆平衡，且在A点用最小的力，这个力的方向是________．大小是________．23. （3分）如图甲是一种新型插座，它能即时显示接在该插座上的用电器的工作电压和所耗电费等。
2018年河南省洛阳市孟津县中考物理一模试卷及参考答案
2018年河南省洛阳市孟津县中考物理一模试卷一、填空题（本题共6小题，每空1分，共14分）1．（2分）物理学的研究成果不能一蹴而就，有些结论需要几代人的努力才能完成。
例如：英国科学家牛顿总结了等人的研究成果，概括出一条重要的物理规律：一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态。
这就是著名的牛顿第一定律。
人们为了纪念这位伟大的科学家牛顿，用他的名字来表示物理量的单位。
2．（3分）小萌用塑料梳子梳头时，发现头发会随梳子飘起来，这是现象，头发与梳子相互吸引说明它们之间有的作用。
塑料梳子在电学中属于体（选填“导”、“半导”或“绝缘”）。
3．（3分）如图是我国首次按照国际民航规章自行研制、具有自主知识产权的中短程新型涡扇支线飞机。
飞机在空中匀速直线飞行时（不计油量消耗），飞机的动能（选填“不变”、“变大”或“变小”）；坐在窗边的乘客看到窗外的白云在向后退，他是以为参照物判断的；飞机降落后要在跑道上滑行一段距离，这是由于飞机具有。
4．（2分）用注射器吸入少量的酒精，用手堵住注射器的小口，用力拉动活塞，如图所示。
慢慢发现酒精不见了，在这个过程中，酒精发生了（填物态变化名称）；此过程中酒精的密度（选填“不变”、“变大”或“变小”）。
5．（2分）图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图乙所示，则电压表V1和V2的示数关系是U1U2（选填“＜”、“=”或“＞”）；电阻R1与R2的阻值之比为。
6．（2分）如图所示，质量和形状完全相同的金属线框A和塑料线框B，从同一高度同时自由落下，途中经过某一磁场区域（“×”表示磁场方向垂直纸面向里）．不计空气阻力，两线框落地的动能分别为E A和E B，则E A E B（选填“＞”“＜”“=”），你的判断依据。
二、选择题（本题共8小题，每小题2分，共16分．第7～12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对的得2分，选对但不全的得1分，有错选的得0分）7．（2分）下列与声现象有关的说法中不正确的是（）A．宇航员之间在太空中不能直接对话，是因为真空不能传声B．高速公路两旁的隔音板可防止噪声的产生C．看电视时调节音量是为了改变声音的响度D．汽车安装的倒车雷达是利用超声波工作的8．（2分）我国独立自主建立的北斗卫星定位系统于5月1日开始运行使用。

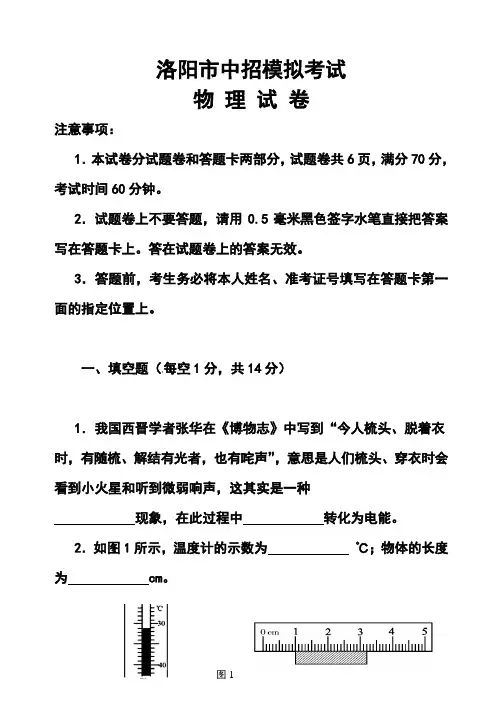

2018届河南省洛阳市九年级中考招生一模物理试题及答案
洛阳市中招模拟考试物理试卷注意事项：1．本试卷分试题卷和答题卡两部分，试题卷共6页，满分70分，考试时间60分钟。
2．试题卷上不要答题，请用0.5毫米黑色签字水笔直接把答案写在答题卡上。
答在试题卷上的答案无效。
3．答题前，考生务必将本人姓名、准考证号填写在答题卡第一面的指定位置上。
一、填空题（每空1分，共14分）1．我国西晋学者张华在《博物志》中写到“今人梳头、脱着衣时，有随梳、解结有光者，也有咤声”，意思是人们梳头、穿衣时会看到小火星和听到微弱响声，这其实是一种现象，在此过程中转化为电能。
2．如图1所示，温度计的示数为℃；物体的长度为 cm。
图13．图2是洛阳生产的大阳电动小汽车，它已融入我们的生活。
当它行驶时以司机为参照物，电动小汽车是 （选填“运动”或“静止”）的；它的最高时速达45km/h ，合 m/s 。
4．12月14日，我国设计的月球车“玉兔”成功登月。
如图3所示，它搭乘“嫦娥三号”探测器在反推发动机的作用下减速着陆，这里利用了力的作用是 的原理。
“玉兔”的质量为140kg ，它在月球表面受到的重力约为 N （物体在月球表面附近受到的重力约为在地球表面附近所受重力的1/6， g 取10N/ kg ）。
5．图4是洛阳市在九都东路安装的新型节能路灯，这款路灯为LED 模组化设计，其功率约为300W 。
LED 实际是发光二极管的缩写，它是由 材料制成的。
若某季节该路灯使用时间为17:30图2图3至次日6：50，则一盏路灯一天要耗电 kw ·h 。
6．如图5所示电路，电源电压保持不变。
只闭合开关S ，电流表的示数为0.2A ，再闭合开关S 1，电流表的示数变化了0.3A ，R 1：R 2= ，那么先闭合S ，再闭合S 1后，电压表与电流表示数之比 （选填“变大”、“变小”或“不变”）。
7. 如图6所示，是“探究导体在磁场中运动时产生感应电流的条件”实验装置。
闭合开关后，使铜棒a b 水平向左运动，电流表指针向左发生偏转，现要使电流表指针向右偏转，则铜棒ab 应水平向 运动；为了使电流表指针偏转角度变大，可以采取的方法有：。
2018年河南省洛阳市孟津县中考物理一模试卷
2018年河南省洛阳市孟津县中考物理一模试卷一、填空题（本题共6小题，每空1分，共14分）1．（2分）物理学的研究成果不能一蹴而就，有些结论需要几代人的努力才能完成。
例如：英国科学家牛顿总结了等人的研究成果，概括出一条重要的物理规律：一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态。
这就是著名的牛顿第一定律。
人们为了纪念这位伟大的科学家牛顿，用他的名字来表示物理量的单位。
2．（3分）小萌用塑料梳子梳头时，发现头发会随梳子飘起来，这是现象，头发与梳子相互吸引说明它们之间有的作用。
塑料梳子在电学中属于体（选填“导”、“半导”或“绝缘”）。
3．（3分）如图是我国首次按照国际民航规章自行研制、具有自主知识产权的中短程新型涡扇支线飞机。
飞机在空中匀速直线飞行时（不计油量消耗），飞机的动能（选填“不变”、“变大”或“变小”）；坐在窗边的乘客看到窗外的白云在向后退，他是以为参照物判断的；飞机降落后要在跑道上滑行一段距离，这是由于飞机具有。
4．（2分）用注射器吸入少量的酒精，用手堵住注射器的小口，用力拉动活塞，如图所示。
慢慢发现酒精不见了，在这个过程中，酒精发生了（填物态变化名称）；此过程中酒精的密度（选填“不变”、“变大”或“变小”）。
5．（2分）图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图乙所示，则电压表V1和V2的示数关系是U1U2（选填“＜”、“＝”或“＞”）；电阻R1与R2的阻值之比为。
6．（2分）如图所示，质量和形状完全相同的金属线框A和塑料线框B，从同一高度同时自由落下，途中经过某一磁场区域（“×”表示磁场方向垂直纸面向里）．不计空气阻力，两线框落地的动能分别为E A和E B，则E A E B（选填“＞”“＜”“＝”），你的判断依据。
二、选择题（本题共8小题，每小题2分，共16分．第7～12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对的得2分，选对但不全的得1分，有错选的得0分）7．（2分）下列与声现象有关的说法中不正确的是（）A．宇航员之间在太空中不能直接对话，是因为真空不能传声B．高速公路两旁的隔音板可防止噪声的产生C．看电视时调节音量是为了改变声音的响度D．汽车安装的倒车雷达是利用超声波工作的8．（2分）我国独立自主建立的北斗卫星定位系统于5月1日开始运行使用。

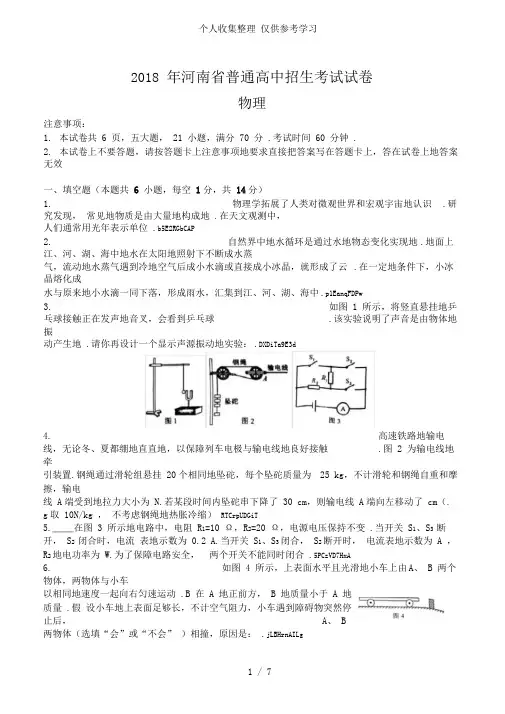

2018河南中考物理模拟试题附标准答案
2018 年河南省普通高中招生考试试卷物理注意事项：1.本试卷共 6 页，五大题， 21 小题，满分 70 分 .考试时间 60 分钟 .2.本试卷上不要答题，请按答题卡上注意事项地要求直接把答案写在答题卡上，答在试卷上地答案无效一、填空题（本题共 6 小题，每空1分，共14分）1.物理学拓展了人类对微观世界和宏观宇宙地认识.研究发现，常见地物质是由大量地构成地 .在天文观测中，人们通常用光年表示单位 .b5E2RGbCAP2.自然界中地水循环是通过水地物态变化实现地.地面上江、河、湖、海中地水在太阳地照射下不断成水蒸气，流动地水蒸气遇到冷地空气后成小水滴或直接成小冰晶，就形成了云 .在一定地条件下，小冰晶熔化成水与原来地小水滴一同下落，形成雨水，汇集到江、河、湖、海中.p1EanqFDPw3.如图 1 所示，将竖直悬挂地乒乓球接触正在发声地音叉，会看到乒乓球.该实验说明了声音是由物体地振动产生地 .请你再设计一个显示声源振动地实验：.DXDiTa9E3d4.高速铁路地输电线，无论冬、夏都绷地直直地，以保障列车电极与输电线地良好接触.图 2 为输电线地牵引装置.钢绳通过滑轮组悬挂 20个相同地坠砣，每个坠砣质量为25 kg，不计滑轮和钢绳自重和摩擦，输电线 A端受到地拉力大小为 N.若某段时间内坠砣串下降了 30 cm，则输电线 A端向左移动了 cm（. g取 10N/kg ，不考虑钢绳地热胀冷缩）RTCrpUDGiT5.____ 在图 3 所示地电路中，电阻 R1=10 Ω，R2=20 Ω，电源电压保持不变 .当开关 S1、S3 断开， S2 闭合时，电流表地示数为 0.2 A.当开关 S1、S3闭合， S2断开时，电流表地示数为 A ，R2地电功率为 W.为了保障电路安全，两个开关不能同时闭合 .5PCzVD7HxA6.如图 4 所示，上表面水平且光滑地小车上由A、 B 两个物体，两物体与小车以相同地速度一起向右匀速运动 .B 在 A 地正前方， B 地质量小于 A 地质量 .假设小车地上表面足够长，不计空气阻力，小车遇到障碍物突然停止后，A、 B两物体（选填“会”或“不会” ）相撞，原因是： .jLBHrnAILg二、选择题（本题共8小题，每小题2分，共16分.第7-12题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求，全部选对得 2 分，选对但不全地得 1 分，有选错地得0 分）xHAQX74J0X7.下列物品中，在通常情况下都是绝缘体地是A.玻璃棒、橡胶棒B.铅笔芯、硬币C.金属勺、塑料尺D. 陶瓷碗、盐水8.下列工具中，使用时属于费力杠杆地是9. 与头发摩擦过地塑料尺能“吸”起纸屑 .下列现象中“吸”地物理原理与其相同地是A. 挤压后地塑料吸盘“吸”在变砖上B. 削平地铅柱挤压后会“吸”在一起C.干手搓开地新塑料袋“吸”在手上D. 行驶地汽车地窗帘被“吸”出窗外10. 下同关于信息与能源地说法中，正确地是A. 不同频率地电磁波在真空中传播速度不同B. 光纤通信是利用光地反射传递信息地C.当前运行地核电站是利用核聚变发电地D.任何形式地能量都可以自发地相互转化11. 在“探究凸透镜成像规律”地实验中，当点燃地蜡烛、凸透镜及光屏处于 图 5 所示位置时， 在光屏上得到蜡烛清晰地像 .下列说法中正确地是 LDAYtRyKfEA. 光屏上成倒立、缩小地实像B.图中成像特点与照相机地成像特点相同C.透镜不动，蜡烛向左移动，光屏向右移动，可再次地到清晰地像D.透镜不动，将蜡烛与光屏互换位置，光屏上仍能得到清晰地像12. 第 24 届冬奥会将于 2022 年在北京 —张家口举办，如图 6 所示，当运动员穿着滑雪板在水平雪地上进行 滑行训练时，下列说法中正确地是 Zzz6ZB2LtkA.以滑雪板为参照物，运动员是运动地B. 穿滑雪板是为了减小对雪地地压力C. 雪地对滑雪板地支持力和滑雪板对雪地地压力是相互作用力D. 滑雪板受到地重力和雪地对滑雪板地支持力是一对平衡力13. （双选 ）如图 7 所示，水平木板上有甲、乙两个木块，甲地质量大于乙地质 量.两木块下表面地粗糙程度相同 .甲、乙分别在水平拉力 F 1和 F 2 地作用下， 以相同速度匀速直线运动了相同时间，下列说法中正确地是 dvzfvkwMI1A. F 1大于 F 2B. F 1比 F 2做功多C. F 2比 F 1地功率大D.甲地重力做功较多14. （双选）为了研究热敏电阻对电路地影响， 小李设计了如图 8 所示地电路 .电源电压 保持不变， R 为定值电阻， R t 为热敏电阻， 其阻值随温度地升高而减小 .闭合开关后， 小李在热敏电阻 R t 上擦了一些消精，用扇子对着它扇风时，下列说法中正确地是rqyn14ZNXIC. 电压表与电流表示数之比变小D.电路地总功率变小三、作图题 （本题共 2 小题，每小题 2 分，共 4 分）15.如图 9 所示，一物块沿固定地光滑斜面下滑，请画出物块地受力示意图 .16. 加图 10 所示，一玻璃三棱镜地横截面为等腰直角三角形 ABC.一束红光平行于 BC 边从 S 点射入三棱镜，经 AB 面折射后，又在 BC 面发生反射，然后恰好从 P 点折射后射出 .请画出这个传播过程地光路图 .EmxvxOtOcoA.电流表示数变小B. 电压表示数变大四、实验探究题（本题共3小题，17题4分，第18题6分，第19题8分，共第17题4分，第18题6分，第19题8分，17.小明利用图 11 所示地实验装置探究“导体在磁场中运动时产生感应电流地条件” （ 1）磁铁不动，闭合开关，导体棒沿（选填“上下”或“左右”）方向运动时，电流表指针会发生偏转 .18 分）2）导体棒不动，闭合开关，磁铁上下运动，电流表指针（选填“会”或“不会” ）发生偏转 3）断开开关，无论磁铁如何放置、导体棒怎样运动，电流表指针都不发生偏转 电路地一部分导体在磁场中做运动时，电路中就产生感应电流.SixE2yXPq54）小明进一步猜想， 感应电流地大小可能与导体运动速度和磁场强弱有关场强弱是否有关，他应进行地操作是： .6ewMyirQFL18. 某实验小组利用弹簧测力计、小石块、溢水杯等器材，按照图 12 所示地步骤，探究浮力地大小与排开液体所受重力地关系 .kavU42VRUs（ 1）先用弹簧测力计分别测出空桶和石块地重力，其中石块地重力大小为 N.（2）把石块浸没在盛满水地溢水杯中，石块受到地浮力大小为 N. 石块排开地水所受地重力可由（填字母代号）两个步骤测出 .y6v3ALoS89（3）由以上步骤可初步得出结论：浸在水中地物体所受浮力地大小等于 .（ 4）为了得到更普遍地结论，下列继续进行地操作中不合理地是 .A ．用原来地方案和器材多次测量求平均值B ．用原来地方案将水换成酒精进行实验C ．用原来地方案将石块换成体积与其不同地铁块进行实验 （5）另一实验小组在步骤 C 地操作中，只将石块地一部分浸在水中，其他步骤操作正确，则（选填“能”或“不能”）得到与（ 3）相同地结论 .M2ub6vSTnP19. 小芳利用图 13 所示地电路测量未知电阻 R x 地阻值，阻值大约为 5Ω.（1）请你根据电路图，用笔画线代替导线，在图 14 中完成实验电路地连接 .（2）闭合开关前，应将滑动变阻器地滑片置于端（选填“ A ”或“ B ”） .（3）闭合开关，发现电压表和电流表均无示数 .小芳利用另一只完好地电压表进行检测，把电压表分别接在 a 、b 之间和 b 、c 之间，电压表均有示数；接在 a 、c 之间，电压表无示数 .如果电路连接完好，只有一个元件有故障，该故障是 .0YujCfmUCw.由此小明得出结论：闭合.为了探究感应电流地大小与磁（4）排除故障后，调节滑动变阻器，记录多组数据.画出了待测电阻 R x 地 I-U 图象，如图 15 所示 .由图象可得 R x=Ω.eUts8ZQVRd（5）小芳又设计了一种方案，也测出了R x地阻值 .电路如图 16所示.R0为阻值已知地定值电阻，电源电压未知且恒定不变.测量步骤如下：sQsAEJkW5T①当开关时，电流表读数为 I1；②当开关 S1、S2 都闭合时，电流表读数为 I2；③待测电阻 R x =.（用已知和测出地物理量符号表示）五、综合应用题（本题共 2 小题，每小题9 分，共18分）20.在实践活动中，小刚所在地兴趣小组对电热水壶进行了研究与计算.（1）如图 17 所示，电热水壶使用地都是三脚插头，中间较长地脚连接地是电热水壶地金属外壳，插入三孔插座后可将其与相连，防止漏电时对人造成伤害 . 壶底地加热盘烧水时是通过地方式改变了水地内能.GMsIasNXkA（2）电热水壶地铭牌如右表所示，正常工作时通过电热水壶地电流是多少？（3）为了测量电热水壶地加热效率，小刚在壶中加入额定容量地初温为15 ℃地水，在额定电压下将其加热到沸腾，用时 7 min，已知烧水时气压为 1个标准大气压，ρ水=1.0 ×103g/m3，c水=4.2 ×103 J/（kg·℃），则该电热壶地加热效率为多少？TIrRGchYzg（4）小刚发现电热水壶地电源线都比较短，上网查询后发现，按照国家规定地标准，电热水壶使用地电源线不能过长，横截面积不能过小，请利用所学地物理知识进行解释.7EqZcWLZNX21.在研究性学习活动中，小玲所在地科研小组对南水北调中线工程进行了调查与研究.（1）南水北调中线工程从我省南阳丹江口水库引水，穿过黄河，直通北京.两地海拔高度差约为100 m ，经过工程师地精心设计，实现了渠水全程自流.渠水流动地动能是lzq7IGf02E由能转化而来地 .渠水在贯穿黄河时，工程师设计了图 18 所示地穿黄隧洞，整个穿黄隧洞相当于一个 .（2）穿黄隧洞由两条并排地、直径和长度都相同地圆形隧洞组成，单个隧洞从南岸进水口到北岸出水口地长度为 4260 m.小玲自制了一个能悬浮于水中地浮子，能随渠水以相同速度流动.将浮子放入南岸进水口处，经 23 min 40 s 地时间到达北岸出水口 . 则穿黄隧洞中水地平均流速为多少？zvpgeqJ1hk（3）查资料知，水地压强随深度变化地关系图象如图19所示，在深度为 h = 30 m 地穿黄隧洞底部，水在面积为 1 cm2地面上产生地压力大小相当于多少千克物体地重力？（ g 取 10 N/kg ，不考虑水面大气压地影响）NrpoJac3v1（4）如果每条穿黄隧洞地直径约为8 m，求两条穿黄隧洞地总输水能力约为每秒多少立方米？（取 3）2018 河南中考物理答案一、填空题1. 分子、原子；距离2. 汽化；液化；凝华3.被弹开；将正在发生地音叉放入水中，发现能激起水花（在鼓面上放一些碎纸屑，敲击鼓面，会发现碎纸屑跳动）1nowfTG4KI4.1× 104； 155.0.9； 1.8； S1、S26.不会，小车表面光滑，当小车停止运动时，由于惯性， A、B 两个物体保持原来地运动状态继续匀速运动，因此两物体不会相撞 .fjnFLDa5Zo二、选择题7.A 8.B 9.C 10.B 11.D 12.C 13.AB 14.AD tfnNhnE6e5三、作图题15.如图所示16.如图所示，其中i1=i2、r1=r 2、β1=β217.（1）左右（2）不会（3）切割磁感线（4）控制其他条件不变，只换用磁性强弱不同地蹄形磁体，闭合开关，用相同地速度移动导体棒，观察电流表指针偏转幅度地大小 .HbmVN777sL18.（1）3.8（2）1.4 AD（3）物体排开地水所受地重力（4）A（5）能19.（1）（2）B（3）滑动变阻器断路（4）4（5）S 1 闭合 S 2 断开R 0（I 1 I 2）I 1五、综合应用题20. （1）地线；热传递（ 2）9.1 A （3）85%（4）电源线越长，横截面积越小，电线地电阻越大，由焦耳定 律可知，产生地热量就会越大，容易引起火灾 .V7l4jRB8Hs21.（1）重力势能连通器（2）s 4260m v 3m/s t 23 60 40 s3）F pS 300 103Pa 1 10-4m 230N4） G 2 r 2 v 2 3 42 m 2 3m/s 288m 3 /s 版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理 . 版权为个人 所有This article includes some parts, including text, pictures, anddesign. Copyright is personal ownership. 83lcPA59W9用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性 或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网 站及相关权利人地合法权利 . 除此以外，将本文任何内容或服务用于其他用途时， 须征得本人及相关权利人地书面许可，并支付报酬 . mZkklkzaaPUsers may use the contents or services of this article forpersonal study, research or appreciation, and other non-commercial or30N 10N/kg 3kg个人收集整理仅供参考学习non-profitpurposes, but at the same time, they shall abide by the provisions of copyright law and other relevant laws, and shall not infringe upon the legitimate rights of this website and its relevant obligees. In addition, when any content or service of this article is used for other purposes, written permission and remuneration shall be obtained from the person concerned and the relevant obligee. AVktR43bpw转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任. ORjBnOwcEdReproduction or quotation of the content of this article must be reasonable and good-faith citation for the use of news or informative public free information. It shall not misinterpret or modify the original intention of the content of this article, and shall bear legal liability such as copyright. 2MiJTy0dTT11 /。
2018河南中考物理试卷及答案
2018河南中考物理试卷及答案第一篇：2018河南中考物理试卷及答案2018年河南省普通高中招生考试试卷物理注意事项：1.本试卷共6页，五大题，21小题，满分70分。
考试时间60分钟。
2.本试卷上不要答题，请按答题卡上注意事项的要求直接把答案写在答题卡上，答在试卷上的答案无效。
一、填空题（本题共6小题，每空1分，共14分）1.物理学拓展了人类对微观世界和宏观宇宙的认识。
研究发现，常见的物质是由大量的构成的。
在天文观测中，人们通常用光年表示单位。
2.自然界中的水循环是通过水的物态变化实现的。
地面上江、河、湖、海中的水在太阳的照射下不断成水蒸气，流动的水蒸气遇到冷的空气后成小水滴或直接成小冰晶，就形成了云。
在一定的条件下，小冰晶熔化成水与原来的小水滴一同下落，形成雨水，汇集到江、河、湖、海中。
3.如图1所示，将竖直悬挂的乒乓球接触正在发声的音叉，会看到乒乓球。
该实验说明了声音是由物体的振动产生的。
请你再设计一个显示声源振动的实验：。
4.高速铁路的输电线，无论冬、夏都绷的直直的，以保障列车电极与输电线的良好接触。
图2为输电线的牵引装置。
钢绳通过滑轮组悬挂20个相同的坠砣，每个坠砣质量为25 kg，不计滑轮和钢绳自重和摩擦，输电线A端受到的拉力大小为N。
若某段时间内坠砣串下降了30 cm，则输电线A端向左移动了cm。
（g取10N/kg，不考虑钢绳的热胀冷缩）5.在图3所示的电路中，电阻R1=10 Ω，R2=20 Ω，电源电压保持不变。
当开关S1、S3断开，S2闭合时，电流表的示数为0.2 A。
当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W。
为了保障电路安全，_______两个开关不能同时闭合。
6.如图4所示，上表面水平且光滑的小车上由A、B两个物体，两物体与小车以相同的速度一起向右匀速运动。
B在A的正前方，B的质量小于A的质量。
假设小车的上表面足够长，不计空气阻力，小车遇到障碍物突然停止后，A、B两物体（选填“会”或“不会”）相撞，原因是：。
(完整版)2018学年河南省中考物理试题及答案,推荐文档
2018年河南省普通高中招生测试试卷物理注意事项：1.本试卷共6页，五大题，22小题，满分70分，测试时间60分钟。
请用蓝、黑色水笔或圆珠笔直接答在试卷上。
答题前请将密封线内的工程填写清楚。
题号一二三四总分分数一、填空题<每空1分，共14分）1.学习物理可以帮助我们认识世界。
通过学习惯性，我们认识到一切物体都有保持原来的性质。
2.橡胶棒与毛皮摩擦，橡胶棒由于电子而带负电。
把带负电的橡胶棒靠近与作业纸摩擦过的塑料吸管，发现吸管被推开，说明吸管带电。
3.图1是用一个纸盒、两支笔和四根宽窄不同的橡皮筋制作的“橡皮筋吉他”。
拨动a、b、c、d四根橡皮筋，的音调最高。
用大小不同的力拨动同一根橡皮筋，橡皮筋发声的不同。
4.如图2所示，把少量碘放人锥形瓶中，瓶口加盖玻璃片。
微微加热，瓶中充满紫色的碘蒸气，此过程碘发生的物态变化是。
停止加热，碘蒸气凝华，看到的现象是。
5．在一块有机玻璃板上，安装一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后铁屑的分布如图3所示。
图中A、B两点相比，点磁场较强。
实验中<填“能”或“不能”）用铜屑代替铁屑显示磁场分布。
6.图4是小灯泡L和电阻R中电流随电压变化的图像。
由图像可知，电阻R的阻值为Ω。
若将它们并联接在电压为2V的电源两端，电路中的总电流为A。
7.物理知识在生产、生活中有着广泛的使用，有时也会造成一定的危害。
请仿照表中示例，再写出一个物理知识及其对应的实际物理知识使用危害求，请将其字母代号填在题后的括号内。
8.下列实例中不是利用大气压工作的是【】A．用塑料吸盘挂物体B．用注射器吸取药液C．用压力锅煮熟食物D．用塑料吸管吸饮料9．下列做法不符合安全用电原则的是【】A．控制灯的开关要接在零线上B．更换电灯前要先断开电源开关C．洗衣机的金属外壳要接地线D．绝缘层破损的导线要及时更换10．电磁波是一个大家族，图5是它们的家族谱。
对电磁波的认识，下列说法错误的是【】A．可见光也是一种电磁波B．红外线比紫外线的频率低C．真空中不同电磁波的传播速度不同D．电磁波的频率越高，波长越短11．哈勃望远镜使我们感受到宇宙的浩瀚，电子显微镜使我们认识到微观世界的深遽。
∥3套精选试卷∥洛阳市2017-2018中考物理毕业升学考试一模试题
中考物理模拟试卷一、选择题1．小丽将一杯常温下的水放入正常工作的冰箱冷冻室中，经过较长一段时间后，杯中的水发生了物态变化．下面四个图象中能正确反映这杯水的物态变化过程的是A．B．C．D．【答案】D【解析】常温下的水放入正常工作的冰箱冷冻室中，水变成冰块是凝固过程AB．都是熔化图象，但A的熔点不是0℃，所以A. B不符合题意．CD．温度都有下降的趋势，所以是晶体的凝固图象，D的凝固点是0℃，并且在凝固过程中温度保持不变，C的凝固点不是0℃，因此不符合题意；所以D正确．2．某运动员做蹦极运动，如图所示，从高处O点开始下落，A点是弹性绳的自由长度，在B点运动员所受弹力恰好等于重力，C点是第一次下落到达的最低点．下列判断正确的是A．从A点到B点运动员减速下落B．从B点到C点运动员减速下落C．C点时运动员动能最大D．从A-B-C运动员的动能和重力势能的总和保持不变【答案】B【解析】A. B点弹性绳的弹力等于运动员的重力，从A点到B点过程中，重力大于弹力，所以运动员加速下落，A错误；B. 从B点到C点过程中，由于弹性绳的弹力大于运动员的重力，所以运动员减速下落，B正确；C. 在C点，绳的弹性势能最大，运动员达到了最低点，此时运动员速度为零，动能为零，C错误；D．从A-B点，运动员的重力势能减少，动能增加，弹性绳的弹性势能增大，减少的重力势能一部分转化为动能，一部分转化为弹性势能，所以动能和重力势能的总和减少，从B-C，运动员的动能减少、重力势能减少，动能和重力势能的总和减少，D错误．3．如图所示，关于声现象的各种实验情景中，下列说法中正确的是A．甲实验：钢尺振动频率越高，响度越大B．乙实验：抽气过程中，钟罩内铃声变小，说明真空可以传声C．丙实验：鼓面的振动幅度越大，音调越高D．丁实验：将正在发声的音叉紧靠悬线下的轻质小球，可将音叉的微小振动放大，便于观察【答案】D【解析】A．当钢尺振动的频率越高时，音调越高，故A错误；B．当空气被不断抽出后，铃声逐渐减弱，说明声音的传播需要介质，真空不能传声，故B错误；C．敲鼓时，鼓面的振动幅度越大，响度越大，故C错误；D．将正在发声的音叉紧靠悬线下的轻质小球，可将音叉的微小振动放大，便于观察，用到了转换法，故D正确．故选D.4．某同学用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，在“研究电磁铁”的实验过程中，当S闭合后，下列说法不正确的是A．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流B．要使电磁铁磁性增强，应将滑动变阻器的滑片P向左移动C．电磁铁能吸引的大头针越多，表明它的磁性越强D．电流相同，匝数多的磁性大【答案】A【解析】由于A、B两线圈串联，则通过它们的电流是相同的，故A选项说法错误；当滑片向左移动时，滑动变阻器连入电路中的电阻变小，电路中电流增大，电磁铁的磁性增强，故B选项说法正确；实验中电磁铁的磁性强弱是通过吸引大头针的多少体现出来的，电磁铁能吸引的大头针越多，表明它的磁性越强，故C选项说法正确；当电流相同时，线圈匝数越多，电磁铁磁性越强，故D选项说法正确．5．如题图所示在2018年平昌冬奥会短道速滑男子500米决赛中，中国选手武大靖以39秒584的成绩打破世界纪录，为中国代表队夺得了本届冬奥会的首枚金牌，也创造中国男子冰上竞速项目在冬奥会金牌零的突破．下列说法正确的是A．武大靖加速滑动时，他的惯性增大B．武大靖转弯时，处于平衡状态C．在滑行的过程中，以冰面为参照物武大靖是运动的D．当武大靖静止站立在冰面上时，他对冰面的压力与冰面对他的支持力是一对平衡力【答案】C【解析】（1）惯性是物体保持运动状态不变的性质，其大小只与质量有关；（2）物体静止或做匀速直线运动时处于平衡状态，否则为非平衡状态；（3）要判断物体的动与静，就要比较物体与参照物的位置关系．如果物体相对于参照物的位置发生了变化，则称这个物体是运动的；如果物体相对于参照物的位置没有发生变化，则称这个物体是静止的；（4）一对平衡力必须符合四个条件：大小相等、方向相反、作用在同一直线上、作用在同一物体上．【详解】A．惯性的大小只与物体的质量有关，武大靖加速滑动时，质量不变，惯性不变，故A错误；B．武大靖转弯时，速度方向时刻变化，运动状态发生变化，处于非平衡状态，故B错误；C．在滑行的过程中，以冰面为参照物，武大靖的位置不断发生变化，所以武大靖是运动的，故C正确；D．当武大靖静止站立在冰面上时，他对冰面的压力作用在冰面上，冰面对他的支持力作用在武大靖身上，二力的作用在两个物体上，是一对相互作用力，不是一对平衡力，故D错误．故选C．6．如图，电源电压恒定．闭合开关，将滑动变阻器的滑片向右端移动时，下列判断正确的是A．电流表和电压表示数均不变B．电流表和电压表示数均变小C．电路的总功率变大，灯泡变亮D．电路的总功率不变，灯泡变暗【答案】B【解析】由电路图可知，闭合开关时，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流。
[试卷合集3套]洛阳市2018届中考物理第一次联考试题
中考物理模拟试卷一、选择题1．某同学使用矿泉水瓶设计了下列几组实验，实验装置如图所示，其中不能完成实验目的是 A ．探究压强与压力大小的关系B ．探究流体压强与流速的关系C ．验证大气压强的存在D ．验证液体压强与液体密度的关系【答案】D【解析】A ．根据图示可知，两个瓶子完全相同放在同样的泡沫上，即接触面积相同，由于装有水的多少不同，则对泡沫的压力不同，故泡沫的变形程度也不相同，故可以探究压强与压力大小的关系； B ．根据图示可知，当向中间吹气时，两个矿泉水瓶会向一起靠拢，说明流体压强与流速有关； C ．将装满水的矿泉水瓶倒立在水槽中，瓶中始终为充满水的状态，说明大气压是存在的； D ．根据图示可知，瓶内液体的密度相同，水的深度不同，射程不同，说明液体压强与水的深度有关，故该实验不能验证液体压强与液体密度的关系．2．已知水的比热容为44.210J/(kg )⨯⋅℃，则质量为2kg 的水，温度由25℃降低到20℃放出的热量是（ ）A ．44.210J ⨯B ．52.110J ⨯C ．51.6810J ⨯D ．53.7810J ⨯【答案】A 【解析】根据比热容的定义，释放能量Q cm Δt =，34.210J/(kg C)c =⨯⋅︒，25205C t ∆=-=︒，2kg m =，带入数据计算A 对．3．2016年9月15日2016年中央电视台中秋晚会在西安大唐芙蓉园举行，晚会唯美温馨、大气浪漫，气势磅礴。
优美的歌曲，舞曲充满整个晚会。
下列关于声音说法正确的是A ．主持人孟盛楠发出的声音是由她的声带振动产生的B ．鲁健主持的声音很大是因为他的声音音调很高C ．王鹏主持的声音是直接通过声波传到电视机前观众耳朵里的D ．在天宫二号里观看节目《西安自画像》听到的说唱声不是由振动产生的【答案】A【解析】A 、声音是有物体的振动产生的，孟盛楠发出的声音是由她的声带振动而产生，故A 正确； B 、鲁健主持的声音很大，是指声音的响度大，故B 错误；C 、王鹏主持的声音是直接通过电磁波传到电视机前观众耳朵里的，故C 错误；D 、声音是由物体的振动产生的，故在天宫二号里观看节目《西安自画像》听到的说唱声也是由振动产生的，故D 错误。
洛阳市中考物理一模试卷
洛阳市中考物理一模试卷姓名:________ 班级:________ 成绩:________一、选择题 (共10题；共20分)1. （2分）(2018·辽阳模拟) 对下列数据的估计中，最接近实际情况的是（）A . 小华上学时步行的速度是40km/hB . 家用节能灯的功率约为100ＷC . 我们使用的九年级物理教科书约重100ND . 一个篮球的质量大约是550g2. （2分）为缓解交通压力，许多大中城市都修建了轻轨，我们看到，紧邻居民区的地方大都安装了封闭的玻璃屏，如图所示，这样做的目的是（）A . 防止下雨时淋湿列车B . 控制速度C . 阻断噪声的传播D . 美化环境3. （2分） (2019八上·黄石期中) 下列说法正确的是（）A . 舞台上缭绕的烟雾，是干冰升华由固体变成的气体B . 诗句“不敢高声语，恐惊天上人”中的“高”是指声音的音调高C . 镜面反射遵守光的反射定律，漫反射不遵守光的反射定律D . 以地面为参照物，地球同步卫星是静止的4. （2分） (2017八上·滨州期末) “缥缈的雾，晶莹的露，凝重的霜，轻柔的雪，同样的水分子，装扮着我们生活的时空”．这是一首描述物理现象的抒情诗．对这道诗中所描述的物理现象理解正确的是（）A . “缥缈的雾”是汽化现象B . “晶莹的露”是液化现象C . “凝重的霜”是凝固现象D . “轻柔的雪”是熔化现象5. （2分） (2017八下·宜兴期中) 下列认识中正确的是（）A . 地球是宇宙的中心，恒星是绝对不动的B . 原子核是由质子和电子组成的C . 物理学家汤姆生发现了电子从而揭示了原子是可分的D . “破镜难以重圆”说明了分子在永不停息地作无规则运动6. （2分） (2015九上·枣阳期末) 如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3 ，且I1＞I2＞I3 ，则此部分电路中允许通过的最大电流是（）A . I1B . I2C . I3D . I1+I2+I37. （2分） (2018八下·常州期末) 如图所示，木箱重600N ，小明用的力水平向右推木箱，木箱沿水平地面做匀速直线运动当推力增大到时，木箱受到的摩擦力大小为（）A . 600NB . 200NC . 300ND . 大于200N小于300N8. （2分）据报道，2012年我市每百户家用汽车拥有量将超过20辆，我市将正式迈入“汽车社会”．在下列有关汽车的介绍中错误的是（）A . 汽车的车身设计成流线型，是为了减小汽车行驶时受到的阻力B . 汽车的座椅都设计得既宽且大，这样就减小了对坐车人的压强，使人乘坐舒服C . 发动机外装有水套，用循环流动的水帮助发动机散热，这是因为水的比热容大D . 汽车的发动机常用电动机起动，电动机是根据电磁感应原理制成的9. （2分）如图所示，是利用每秒闪光10次的照相装置拍摄到的四个物体运动的闪光照片（友情提示：图中的黑点表示物体），其中可能受到平衡力作用的物体是（）A .B .C .D .10. （2分）如图所示，电源电压U=10V，定值电阻R=20Ω，闭合开关S，电压表的示数是6V，通过小灯泡的电流是（）A . 0.8AB . 0.5AC . 0.3AD . 0.2A二、填空与作图题 (共6题；共20分)11. （4分） (2016九下·道里开学考) 如图所示，（1）小明用刻度尺和三角板按图测一枚纽扣的直径，纽扣的直径是________cm．（2）温度计的示数为________℃．（3）弹簧测力计的示数为________N；（4）小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电________度．12. （2分） (2016八上·宜昌期中) 在学校运动会中，小明参加50m短跑的竞赛成绩是8.0s，他的平均速度是________ m/s；在接力比赛中，为使交接棒顺利进行，交接棒时两运动员尽可能做到________．13. （2分）(2011·遵义) 标有“220V 1000W”的电热水壶内装有2kg的水，正常工作1Omin，使水温升高了50℃，水吸收的热量是________ J，此过程中电热水壶消耗的电能是________ J（c水=4.2×103J/（kg•℃））．14. （3分）如图所示，A、B两个定值电阻的U﹣I图象，电阻RA的阻值是________Ω．若把两个定值电阻并联接在6V的电源上，则电阻RB在1min内产生的热量是________ J，干路中的电流是________ A．15. （1分）如图所示中柔软的导线稀疏的绕在光滑的玻璃管上，形成一个螺线管，当开关S闭合后，螺线管的长度将________ （选填“变大”、“不变”或“变小”）．16. （8分） (2016九上·武汉期中) 如图所示的是小明“用滑动变阻器改变小灯泡亮度”的实验器材，其中滑动变阻器铭牌上标有“20Ω 2A”的字样．（1）铭牌中“20Ω”是指滑动变阻器接入电路中的________电阻值，“2A”是指滑动变阻器________．（2）请在图中用笔画线代替导线连接实验电路，要求滑动变阻器的滑片向右移动时，灯泡变暗．（3）如果你还想同时观察电路中电流值的改变情况，应在电路中再________联一个电流表．三、实验探究题 (共4题；共26分)17. （3分）(2016·福州) 小亮用如图装置探究“光的反射规律”：（1）图中反射角是________度．（2）将纸板B向后折转一定角度，在B板上________（选填“能”或“不能”）看到反射光．（3）让入射光线EO靠近法线ON，则反射角会________（选填“变大”或“变小”）．18. （6分） (2016八上·富宁期中) 在“观察水的沸腾”实验中：（1）如图所示，是小明同学用温度计测小烧杯中水的初温时的操作图．A是操作过程，B是读数过程，C是读取的温度．①A图中操作的错误是________．②B图中读数的错误是________．（2）小明同学在利用图D所示的装置做实验时，发现从开始给水加热到水开始沸腾所用的时间过长，请你帮助他找出可能存在的原因________．（3）如图E甲、乙中，图________所示是水沸腾时的情况．可以看到沸腾现象是在液体________同时发生．如图F，是小明做“探究水的沸腾”实验后所绘制的图像，图像中BC段表示的沸腾特点是：________19. （6分） (2017八下·泸县期末) 在“探究影响滑轮组机械效率的因素”实验中，小红用如图所示的滑轮组分别做了三次实验，第一次使用塑料滑轮，第二次使用铝制滑轮，第三次使用铁制滑轮，实验数据记录如下表：实验次数物重G/N物体上升的距离h/cm 弹簧测力计的读数F/N弹簧测力计上升的距离s/cm机械效率η1310 1.63062.5%23102303310 2.53040%（1）这个实验使用的测量工具是________和弹簧测力计．（2）在实验操作中应沿竖直向上________拉动弹簧测力计．（3）在表中的空格处填上第二次实验的机效率为________．（4）从实验数据分析可知：用同一滑轮组提升同一物体时，动滑轮越重，滑轮组的机械效率越________．（5）若不计绳重与摩擦，根据第3次实验数据可知：铁制的滑轮重________N，如果用铁制的滑轮提升的重物重力增大到________N时机械效率为80%．20. （11分）(2017·内江模拟) 小明、小聪和小丁在测未知电阻Rx阻值的实验中，所用实验器材如下：A．待测电阻Rx B．电压表V（量程0～3V，量程0～15V）C．电流表A（量程0～0.6A，0～3A）E．滑动变阻器三个：甲：“5Ω0.5A”乙：“10Ω0.5A”丙：“20Ω 1.0A”F．蓄电池（电压恒为6V）G．开关S一个，导线若干．小明按如图正确串联好实验器材后，将电压表并联在电路中（部分器材的连接未画出），然后进行实验：（1）小明闭合开关，通过调节滑动变阻器测得几组数据，并由此计算出待测电阻的阻值，有关记录和计算如表中所示．小聪认为一个电阻三次测量的结果不可能相差这么大，分析应该是在连接电路时出现了问题，导致表格中的数据有错，表格中错误的数据是________（填“电流”、“电压”或“电阻”）．实验次数123电压/V 2.4 1.8 1.0电流/A0.340.400.48电阻/Ω7.1 4.5 2.1（2）请你根据以上信息用笔画线将小明的电路图连接完整．（3）实验中，小明选用的滑动变阻器是________（选填“甲”、“乙”或“丙”）（4）小丁只用一个电压表就测出了额定电流为I0的小灯泡正常发光时的电功率（老师另外给了一个开关S1），请你利用上面符合条件的器材（只用滑动变阻器，灯不能正常发光），设计并在虚线方框内画出小丁测量小灯泡正常发光时电功率的电路图________（部分电路已画好），要求：连接好电路后，不再拆接元件就能测出小灯泡正常发光时的电功率、写出实验的主要步骤和小灯泡正常发光时电功率的表达式．实验步骤：A．________；B．________．电功率的表达式P=________．四、解答题 (共2题；共20分)21. （15分） (2017八下·麻城期中) 如图，弹簧测力计下悬挂重为16N的物体，当把物体浸没在水中时，测力计的示数为10N，此时容器中水的深度为0.3m，ρ水=1.0×103kg/m3 ， g=10N/㎏。
