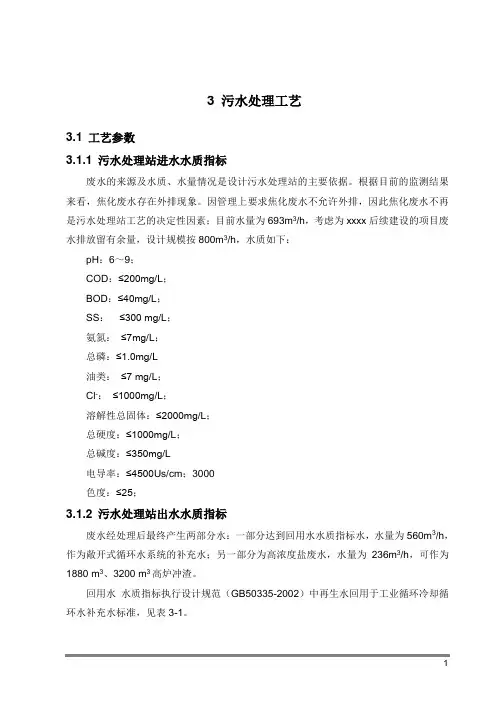

某深度处理污水厂方案讲解

某深度处理污水厂方案讲解

3 污水处理工艺3.1 工艺参数3.1.1 污水处理站进水水质指标废水的来源及水质、水量情况是设计污水处理站的主要依据。

根据目前的监测结果来看,焦化废水存在外排现象。

因管理上要求焦化废水不允许外排,因此焦化废水不再是污水处理站工艺的决定性因素;目前水量为693m3/h,考虑为xxxx后续建设的项目废水排放留有余量,设计规模按800m3/h,水质如下:pH:6~9;COD:≤200mg/L;BOD:≤40mg/L;SS:≤300 mg/L;氨氮:≤7mg/L;总磷:≤1.0mg/L油类:≤7 mg/L;Cl-:≤1000mg/L;溶解性总固体:≤2000mg/L;总硬度:≤1000mg/L;总碱度:≤350mg/L电导率:≤4500Us/cm;3000色度:≤25;3.1.2 污水处理站出水水质指标废水经处理后最终产生两部分水:一部分达到回用水水质指标水,水量为560m3/h,作为敞开式循环水系统的补充水;另一部分为高浓度盐废水,水量为236m3/h,可作为1880 m3、3200 m3高炉冲渣。

回用水水质指标执行设计规范(GB50335-2002)中再生水回用于工业循环冷却循环水补充水标准,见表3-1。

表3-1 回用水水质指标表目前xxxx工业新水控制指标要求见表3-2:表3-2 xxxx工业新水控制指标3.2根据需要处理的废水的水质,采取物化法处理。

主要生产工艺包括:隔油初沉池、调节池、高密度澄清池、V型滤池、活性炭过滤器、反渗透、污泥浓缩池及蓄水池。

整个生产工艺大部分露天布置,澄清池及V型滤池布置遮阳棚,按工艺流程顺流布置,废水采用管线输入,出水采用管路送出。

工艺流程及水量平衡简图如下:70t /h工艺流程简述:(1)格栅主要作用是去除水中的粗大物质,保护处理厂的机械设备并防止管道阻塞。

由于排入管道的污水的流量是不均匀的,所以在格栅的后面设置了集水池,主要起到了调节水量,达到缓冲水峰作用,保障后续水处理工序的连续性。

长距离尾水排海管道工程设计与研究

长距离尾水排海管道工程设计与研究

长距离尾水排海管道工程设计与研究摘要:尾水排海管道工程通过在指定海域选定合适排放口,将达标尾水经放流管输送至末端扩散器,利用海洋稀释扩散作用达到处置污水处理厂尾水的目的。

涉及海洋工程、市政工程等多个专业内容,较陆上污水管道设计更为复杂。

本文以辽东湾新区尾水排海管道工程为例,介绍了长距离尾水排海管道的工艺组成、路由选择、纵向设计以及稀释扩散设计,论述了相关设计要点和经验,为类似工程设计提供指导。

关键词:排海管道;路由;纵向设计;稀释扩散;1引言《中国海洋21世纪议程》中指出“合理利用海洋自净能力,深水管道排污可以减少污水治理费用,利用海洋自净能力净化污水。

沿海城市应逐步推广污水深水管道排海工程”。

滨海城市具有得天独厚近海巨大的环境水体,可以科学地利用海洋的环境容量来解决一部分城市污水处置的负担和经济压力。

盘锦辽东湾新区濒临渤海湾,总规划面积400km2,以石油化工及精细化工为主要发展产业。

石化行业作为污水排放大户,其排水量占整个工业污水产生量的70%。

随着兵器炼油化工、精细化工项目等重点项目的入驻,各企业将产生大量的高含盐废水,近期无法得到综合利用,在现有技术条件下,再继续回用经济上不可行,实施达标尾水深海排放势在必行。

本文介绍了该项目工程概况及海域管道组成、管道排放口及路由的选择、管道纵向设计以及尾水稀释扩散计算。

2工程主要工艺组成辽东湾新区尾水排海管道工程设计排水量为5万m3/d,包括陆域管道和海域管道,其中陆域管道长约8400m,海域管道长约9400m。

尾水在污水处理厂内经排放泵房提升后进入陆上排放管道,一直输送至岸边阀门井,海上排放管道自阀门井出发,穿越围堰后,一直延伸到-8.400m海床线处。

本工程海域管道部分包括阀门井、水下放流管段、扩散器管段、导航设施以及附属的挡桩、护坦等。

(1)阀门井:在尾水深海排放系统中,常在岸边设置一座砼竖井式控制构筑物,即阀门井。

本工程阀门井为6.1m×3.6m矩形钢筋混凝土结构,是陆域管道和海域管道的分界,内设止回阀、双法兰聚乙烯管、排气阀,具有防止海水倒灌、隔绝海域管道电流和管道溢气的作用。

工业园污水处理厂尾水深海排放工程设计要点探讨

工业园污水处理厂尾水深海排放工程设计要点探讨

工业园污水处理厂尾水深海排放工程设计要点探讨发布时间:2023-02-17T05:12:08.272Z 来源:《城镇建设》2022年第19期10月作者:吴端炜[导读] 文章分析了漳浦县赤湖工业园污水处理厂尾水深海排放工程的现状及设计思路,吴端炜中国市政工程中南设计研究总院有限公司,湖北武汉 430000摘要:文章分析了漳浦县赤湖工业园污水处理厂尾水深海排放工程的现状及设计思路,针对污水处理厂尾水深海排放工程设计要点进行了详细地分析,分别从排海管道路由选择、排海管线走向、尾水加压泵站设计、排海管道设计等方面进行充分阐述,旨在为同类项目的设计和建设提供借鉴。

关键词:深海排放工程;排海管道;路由选择;加压泵站1 项目概况本工程为漳浦县赤湖工业园污水处理厂尾水深海排放工程,工程将园区三座污水处理厂处理后的达标污水集中输送至海上排污口排放。

工程总排污规模为18万m3/d。

工程主要建设内容包括众城污水处理厂尾水加压泵站及DN400排放管道5460m,绿江污水处理厂尾水加压泵站及DN600排放管道1210m,高位井一座,铺设2根并行的DN1300钢管,单根管道长度为4690m,包括陆域段 990m,海域段3550m,扩散器段150m。

2 排水工程现状现状五金园内有污水处理厂(众城污水厂)一座,该污水处理厂于2007年12月8日取得漳浦县环境保护局批复,批复建设规模5000t/d,由于园区在产企业较少,污水厂实际处理规模约600t/d,污水处理厂的设计处理能力1500t/d,采用“气浮+A/O”处理工艺。

污水处理厂配套管网收集系统的管网已建设12.93km,现有五金园区企业已经全部纳入污水厂管网收集系统服务范围,园区污水处理厂近一年多进水量基本在400-600t/d之间,平均进水量为480t/d,小于污水处理厂的设计处理能力1500t/d。

污水来源主要有:电镀污水、三类工业污水和生活污水。

通过不同的污水管道系统分流收集后,于污水厂内独立分开处理。

XX污水处理二期尾水排海工程施工设计方案

XX污水处理二期尾水排海工程施工设计方案

第一章编制依据及原则1.1编制依据1. XXXX污水处理二期工程尾水深海排放管道工程施工图纸2. 尾水深海排放管道工程招标文件编号:ZJCT-09-5273. 《给水排水工程施工及验收规》(GB50286-97)4. 《埋地钢质管道环氧煤沥青防腐施工及验收规》(SY/T0047-96)5. 《工业金属管道工程施工及验收规》(GB502535)6. 《现场设备工业金属管道焊接工程施工及验收规》(GB50268-97)7. 《疏浚工程施工规》(JTJ319-99)8. 《工程测量规》(GB50026-93)9. 《工程建设安装工程起重施工规》(HG20201-2000)10.《混凝土结构工程施工及验收规》(GB50204-92)11.《建筑机械使用安全技术规程》(JGJ33-2001)12.《施工现场临时用电安全技术规》(JGJ46-88)13.《建筑地基处理技术规》(JGJ79-91)14.《港口工程地基规》(JTJ250-98)15.《给水排水构筑物施工及验收规》(GBJ141-90)16.《港口工程质量检验评定标准》(JTJ 221-98)1.2编制原则1、格遵循招标文件、设计图纸、地质资料及、部委和地政府颁布的有关技术规、规程的规定,认真分析研究,制定切实可行的施工技术措施。

2、总体考虑,全面协作,选择适宜本工程条件的施工机械设备和人员,发挥设备、人才优势,认真分析,充分比较、论证,合理规划整个工程的施工程序、技术措施,加强各施工工序间的衔接,提高施工效率,确保施工质量和进度。

3、进行多案分析比较,选择可靠的供水、供电、排水、排污、防噪、防尘案,选择最有利于工程施工,同时又对围环境影响最小的施工布置案。

4、认真贯彻执行“百年大计,质量第一”的质量针政策,在业主和监理工程师的指导下,优质、快速、高效地完成本工程施工,交给业主一份满意的答卷,为XX市污水处理的发展贡献力量。

第二章工程概况2.1 工程简介工程名称:XX市XX污水处理二期工程尾水深海排放管道工程建设管理单位:XX污水处理二期工程建设指挥部设计单位:中国XXXXXX设计研究院建设规模:一期和二期的总排放量为15万3/d,一期已建成,本次为二期污水排放,规模为10万3/d。

污水处理中的深海排放与处理

污水处理中的深海排放与处理
04
环境挑战
海洋生态系统影响
污水处理中的有害物质可能对 深海生态系统造成不利影响。
排放口位置选择
需要充分考虑海洋流速、海底 地形、海洋生物分布等因素。
排放口结构设计
需要充分考虑海洋环境因素, 确保排放口结构的稳定性和可 靠性。
排放口防堵塞设计
需要采取有效措施防止海洋生 物和沉积物堵塞排放口。
经济挑战
投资成本高
深海排放与处理技术的研发和实施需要大量 的资金投入。
经济效益不明显
目前深海排放与处理技术的经济效益不明显 ,难以吸引投资。
运营维护成本高
深海环境恶劣,设备损坏率高,导致运营维 护成本较高。
政策支持不足
目前政府对深海排放与处理技术的政策支持 不足,制约了该技术的发展。
解决方案与未来发展
加强技术研发
深海排放技术的实施步骤
01
02
03
04
深海排放技术的实施步骤包括 污水收集、处理、排放和监测
等环节。
首先,需要收集污水并进行预 处理,以去除大颗粒杂质和悬
浮物。
然后,通过生物处理、化学处 理或物理处理等方法,进一步
去除污水中的有害物质。
最后,将处理后的污水通过管 道或泵站输送到深海排放口, 利用深海的环境条件进行自然
深海处理技术的实施步骤
污水收集
首先收集需要处理的污水,并进行初步的 预处理,如去除大颗粒物、油脂等。
监测与维护
定期监测深海处理设施的运行状况,对设 施进行必要的维护和保养,确保设施的正 常运行。
排海管道建设
建设一条排海管道,将污水从陆地输送到 深海中。排海管道需要具备足够的强度和 耐久性,以承受海水的压力和腐蚀。
深海排放与处理技术的优缺点

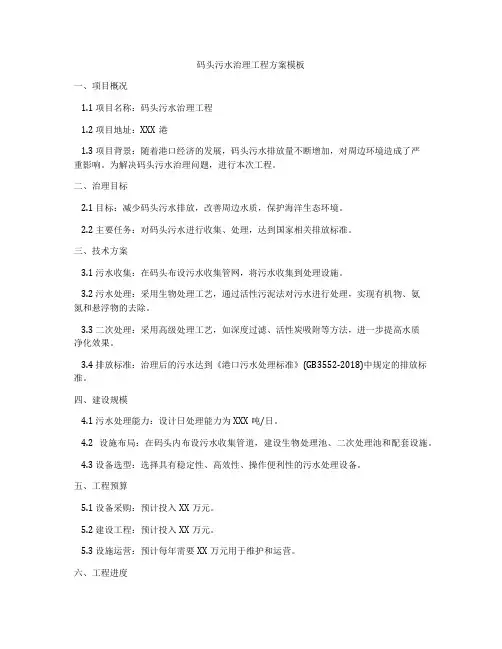

码头污水治理工程方案模板

码头污水治理工程方案模板

码头污水治理工程方案模板一、项目概况1.1 项目名称:码头污水治理工程1.2 项目地址:XXX港1.3 项目背景:随着港口经济的发展,码头污水排放量不断增加,对周边环境造成了严重影响。

为解决码头污水治理问题,进行本次工程。

二、治理目标2.1 目标:减少码头污水排放,改善周边水质,保护海洋生态环境。

2.2 主要任务:对码头污水进行收集、处理,达到国家相关排放标准。

三、技术方案3.1 污水收集:在码头布设污水收集管网,将污水收集到处理设施。

3.2 污水处理:采用生物处理工艺,通过活性污泥法对污水进行处理,实现有机物、氨氮和悬浮物的去除。

3.3 二次处理:采用高级处理工艺,如深度过滤、活性炭吸附等方法,进一步提高水质净化效果。

3.4 排放标准:治理后的污水达到《港口污水处理标准》(GB3552-2018)中规定的排放标准。

四、建设规模4.1 污水处理能力:设计日处理能力为XXX吨/日。

4.2 设施布局:在码头内布设污水收集管道,建设生物处理池、二次处理池和配套设施。

4.3 设备选型:选择具有稳定性、高效性、操作便利性的污水处理设备。

五、工程预算5.1 设备采购:预计投入XX万元。

5.2 建设工程:预计投入XX万元。

5.3 设施运营:预计每年需要XX万元用于维护和运营。

六、工程进度6.1 设计阶段:计划完成时间为XX年XX月。

6.2 施工阶段:计划完成时间为XX年XX月。

6.3 运营阶段:计划从XX年XX月开始正式运营。

七、环保效益7.1 水质改善:治理后的污水排放符合国家标准,可以有效改善周边水质。

7.2 环境保护:减少污水对海洋环境的影响,保护海洋生态系统。

7.3 社会效益:提高码头形象,促进港口经济发展。

八、风险控制8.1 设备故障:建立定期检查、维护和紧急处理机制,确保设备正常运行。

8.2 污水泄漏:加强管道密封性和监测系统,及时发现并处理泄漏情况。

九、总结9.1 本次工程是为了解决码头污水治理问题,保护港口水质环境,促进港口经济发展的重要举措。

某污水处理厂尾水排海工程设计探讨

某污水处理厂尾水排海工程设计探讨

1引言排海管道是沿海污水厂的重要组成部分,排海管的设计方案要求技术先进、经济合理、安全可靠。

伴随城区面积不断扩大,产业不断升级,污水量随之增大。

为更好地保护陆域水环境,充分利用海洋的环境功能,某污水厂实施扩建的同时新建污水排海管。

目前该工程正在开展施工相关工作,通过对设计方案的优化,为施工的顺利推进提供了技术支撑。

2排海管工程设计2.1排放方案比选排放方案需要结合排水流量、水泵能耗、排水安全性等因素进行综合分析,管径的选择既应保证管道流速不可过低,又要保证管道沿程损失适中[1]。

本工程排海管按远期处理规模5.25万m 3/d 设计,并按近期处理规模3.25万m 3/d 校核。

不同管径下的管道流速比较见表1。

排水管道采用压力流时,压力管道的设计流速宜采用0.7~2.0m/s ,同时扩散器中流速需达到自净流速,即不小于0.6m/s ,一般可取0.8~1.0m/s [2]。

由表1可知,若采用单管道,则管径DN900最优;若采用双管道则管径DN700最优。

由于单管道海域用海面积小,工程造价低,近期泵站水头损失小,本次尾水达到地表水准四类标准,管道出现故障时,可通过中水回用管排放至河道,本次工程设计推荐采用单管道排放方案。

2.2扩散器设计扩散器一般分为3种类型Ⅰ、T 、Y 。

在强流区,当水流速度大于1.5m/s 时,扩散器走向不应与流向垂直,相反在弱流区,当流速小于0.5m/s 时,扩散器走向应尽量与流向垂直[3]。

污水排海能力不仅与深度相关,还和扩散器的喷口数有着密【作者简介】石晓东(1991~),男,安徽宿州人,工程师,从事市政给排水设计与研究。

某污水处理厂尾水排海工程设计探讨Discussion on the Design of Tail Water Discharge Engineeringof a Sewage Treatment Plant石晓东,郑超,王玮(杭州市市政工程集团有限公司,杭州310014)SHI Xiao-dong,ZHENG Chao,WANG Wei(Hangzhou Municipal Engineering Group Co.Ltd.,Hangzhou 310014,China)【摘要】介绍了尾水排海工程的设计方案,包括排放方案、扩散器设计、警戒装置及标识设计,探讨了排海管管材选取、防腐设计及排海管的施工方式。

2023年-2024年环境影响评价工程师之环评技术方法自测模拟预测题库(名校卷)

2023年-2024年环境影响评价工程师之环评技术方法自测模拟预测题库(名校卷)

2023年-2024年环境影响评价工程师之环评技术方法自测模拟预测题库(名校卷)单选题(共45题)1、污水处理厂未封闭的油水重力分离设施释放异味物质主要源于()。

A.质量蒸发B.空气吹脱C.蒸汽吹脱D.热量蒸发【答案】 A2、废水监测时,对非稳定连续排放源,一般应采用()采样和测试方法。

A.等时间B.加密的等时间C.随机D.加密的【答案】 B3、(2016年真题)某垃圾填埋场下游潜水监测井中检出特征污染物,假定潜水含水层为一维稳定流,则关于特征污染物运移源强类型为()。

A.连续点源B.瞬时-连续点源C.瞬时点源D.混合源【答案】 A4、某入海小河感潮段断面均匀,假设该河段断面潮平均盐通量为0,根据上游水文站提供的实测期间流量估算的平均流速为0.01m/s,两断面间距为8000m,枯水期近河口断面X2、远河口断面X1。

实测潮平均盐度分别为30%、18.2%,根据河口潮平均估算模式,该河口实测潮平均纵向离散系数为()m2/s。

A.66B.80C.132D.160【答案】 D5、大气环境影响评价中,关于气象观测资料调查的说法,正确的是()。

A.对于各级评价项目均应调查近10年的气候统计资料B.二级评价项目须调查地面气象观测资料和高空气象探测资料C.二级评价补充气象观测的时间至少应连续一年D.三级评价需收集近三年内的至少连续一年的气象资料【答案】 B6、(2020年真题)大气估算模式中,城市或农村选项需要考虑的下垫面特征半径范围是()。

A.2kmB.3kmC.4kmD.5km【答案】 B7、在污染型项目清洁生产分析中,表征项目资源能源利用水平的指标有单位产品的原料消耗量、综合能耗以及()等。

A.水污染物排放量B.新鲜水耗水量C.烟气粉尘利用率D.废水排放量【答案】 B8、某监测点SOA.0.75mg/mB.0.50mg/mC.0.45mg/mD.0.65mg/m【答案】 D9、(2017年真题)某市建成区南北长10km,东西宽10km。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

某港区污水处理厂尾水深海排放设计
摘要:简述了污水厂尾水深海排放设计的主要设计思路,探讨了管线布置与港区建设相结合的主要问题,为沿海城市、工业区、港口的污水处理设计提供新思路。

关键词:尾水深海排放;港口建设;污水处理
0 引言
随着经济与社会的不断发展,环境保护正得到越来越多的重视,现代城市建设中的环境保护措施也越来越完善。

“污水排海工程技术”是在不影响水体功能的前提下,借助远离岸边并置于海床上的多孔扩散器,将经过一定程度处理的城市废水或类城市废水均匀地排入海域,利用海洋固有的物理、化学及生物自净能力降低污染物的浓度,达到保护海洋环境的目的。

1 工程概况
本工程为广西某港区污水处理厂尾水排海管工程设计。

排海管道设计流量124000m³/d,设计管径为DN1200,排海段管长为4349m,管材选用钢管(壁厚14mm),工程设计使用年限可达到50年。

污水经管网收集后集中进入污水处理厂处理,污水达到《城镇污水处理厂污染物排放标准》GB18918-2002一级标准的B标准后通过深海排放口排入海域排污区。

2 路由设计
排海自流管由深海排放井沿规划排水明渠南侧穿过内港港池及外港至B3排污口。

尾水通过深海放流管和扩散管以浮射流形式排入海域。

排海管先将尾水输送到离岸水深较大,流速较大的海域,再经扩散管将尾水分散成许多小流体排入海水中。

扩散管喷头间距需保证各喷口排出尾水在初始稀释过程中相互不重叠,将点源排放改变成线源排放,使排放水流与受纳水体混合成稀释水流。

管线路由图见图1:
图1 管线路由布置图
2.1 管线深埋说明
由于管线在K1+336处穿越规划10万吨级码头港池岸线,这为本工程增加
了很大的难度。

该处管道管内底标高设计为-23.66m,此设计充分考虑了将来10万吨级港口建设和运营的要求。

按照2008年《海港总平面设计规范》(JIJ211-99)局部修订(设计船型尺度部分)10万吨级船型资料如表1:
表1 设计船型
海港10万吨级船型包括散货、油船、集装箱船及化学品船等,船型最大满载吃水14.9m,港池及回旋水域设计水深-18.36m。

本次设计尾水排海管线基槽开挖至-24.66m,管线安装深度-23.66m,管线有块石及砂袋保护,完成面标高-19.66m,扩散器喷口标高-18.66m。

管线埋深能满足10万吨级港口建设和运营的要求。

2.2管线穿越港池岸线的相关问题
(1)尾水排海管线基础部分采用Φ400砼管桩管墩基础,港口陆域施工过程中的吹填和软基处理对管线不会产生影响。

由于该层可压缩性小,今后港口建设陆域施工过程中的吹填和软基处理时,对这一段管线产生影响也很小。

但软基处理时应避免在尾水管线3~5m范围内采用强夯法处理地基,可采用真空预压法等其它方法进行软基处理。

(2)尾水管线为Φ1200钢管,排海管穿越码头结构段时,对码头结构段的影响宽度为3-5m,码头结构可采用高桩梁板结构,避开排海管。

如果码头结构为重力式结构,可采取适当措施跨过排海管,如果必须在管线上方安装重力式方块或沉箱等,可在排海管线范围内采用高压旋喷桩进行地基处理,应尽可能避免再抛石基床上进行强夯等传统施工工艺。

(3)规划挖入式港区和外海港区岸线与排海管道管线相交位置应分别设置航标,共三个,当港口建成应在岸上做醒目标志代替航标。

本工程B3排海口距离规划主航道只有250m。

为保障航行安全,在扩散器范围280m的圆形上设计4个航标。

2.3深海排放井
排放井的功能: 保证排放管道压力和流量稳定、可以承受一定的冲击荷载、担负特殊情况应急排放、释放来自提升泵站尾水所含的气体。

排放井排放管内底标高:3.34m。

排放井尺寸:L×W×H=8×5×10m。

3 水力设计
3.1排海尾水管水力设计
排海尾水管线4349m,管材为钢管,管径DN1200。

排海尾水管线设计流量:按远期1.44m³/s(124000m³/d/。

经计算,为280m。

(2)孔口间距计算
单股污水终点羽流宽度
W=1/3Ymax
W为单股羽流宽度,m;Ymax为污水最大浮升高度,m。

考虑排污海域实际情况,海水水位的变化,安全起见,同侧孔口间距确定为20m。

(3)孔口直径计算
根据孔口间距,孔口排放量,扩散管长度,可以确定扩散器孔口直径为DN120。

(4)扩散流量校核
本工程水下排放管设有15个垂直扩散器,扩散器管径DN450。

在每个扩散器靠近顶端的管壁均匀分布4个出流孔,孔径120mm。

各放流管流量见表3:
表3扩散器流量表(流量m3/s)
(5)扩散管水头损失
经过水力计算,扩散管水头损失为0.5m。

3.3排放井排放水位设计
Ha=h1+h2+h3+h4
式中:
Ha为排放井水位,单位m;
h1排放管水头损失(6.20m)与扩散器水头损失(0.5m);
h2剩余水头,取0.5m;
h3扩散器最高水位4.20m;
h4海水与污水密度差造成的压差,取0.1m。

经计算,排放井水位=6.7+0.5+4.2+0.1=11.5m。

4 管道设计
4.1管道结构设计
(1)陆域排放管基础设计
陆域排放管(K0+0~K1+336)所处位置现泥面标高 1.0m~-1.0m,排放管总长1614m。

K0+0处管线管内标高3.34m,K1+336处管线管内标高-23.66m,该段管线坡比约1:50。

结合基础地质资料,陆域排放管(K0+0深海排放井~K1+336规划码头)基础设计分为2部分。

1、K0+0~K0+400
这一段管线基础地质条件较差,连接深海排放井为避免造成较大的不均匀沉降,采用Φ400钢筋混凝土管桩管墩基础,K0+400处开挖深度约5m。

管墩采用单根Φ400管桩,管墩间距8m,每隔32m设双桩管墩,双桩桩间距1.2m。

2、K0+400~K1+336
该管线采用陆上开挖施工,管线基础埋深均在-7m以上,地质情况较好。

管线下铺500mm10~50kg块石,管线周边填充中粗砂,砂层总厚1500mm,上层铺设500mm厚10~50kg块石,施工完成后回填,回填料优先采用工程海域疏浚的吹填砂。

(2)海域排放管基础设计
海域排放管(K1+336码头岸线~K4+349排放口)总长2735m,管线管内底标高-23.66m。

该管线采用海上开挖施工,管线基础地质情况稳定。

管线下铺1000mm10~50kg块石,管线周边填充砂袋,砂袋总厚2000mm,上层铺设2000mm厚100~200kg块石,(该层主要为了防护排海管线,不受港口建设施工开挖时破坏)施工完成后不考虑回填,自然回淤。

4.2钢管防腐设计
由于本工程管内排放达标A类工业污水,陆地直埋,海底泥区直埋。

因此管道需做内外壁防腐,设计寿命50年。

钢管外面采用重防腐涂层和牺牲阳极阴极保护法联合保护的方案,钢管内面采用重防腐涂层涂装方案。

(1)涂层保护施工说明
钢管内外面涂料按设计选用海工型环氧重防腐涂料,涂层系统保护配套设计见表4。

表4钢管涂层保护配套设计
(2)牺牲阳极施工说明
埋地钢管上表面每间隔30m焊接一块SHJ-P20-Al牺牲阳极,化学成分必须符合以下要求:
锌(Zn)2.5~4.0%;铟(In)0.02~0.05%;锡(Sn)0.025~0.075%;镁(Mg)0.50~1.00%;硅(Si)≤0.13%;铁(Fe)≤0.16%;铜(Cu)≤0.02%;铝(Al)余量;
SHJ-P20-Al铝合金牺牲阳极的电化学性能必须符合以下规定:
开路电位:-1.18~-1.10V(饱和甘汞电极i,下同);
工作电位:-1.12~-1.05V;
实际电容量不少于2400A·h/kg;
电流效率不得少于85%;
5 结语
本工程充分利用濒临大海的地理优势,将处理后的城市污水,有条件、有限制、有组织地运用深海排放技术处理,充分利用了海水自净能力,节约了水处理的投入。

为沿海城市污水处理厂尾水处理提供一定的参考。

参考文献
[1]室外排水设计规范(GB 50014-2006 )[S]. 北京:中国计划出版社,2003
[2]海港总平面设计规范(JIJ211-99) [S]. 北京:中国计划出版社,2003
[3]田中荃杨喜明.给排水设计手册[M].北京:中国建筑工业出版社.
邓力禹(1986——),男,四川广元人,本科,河海大学,助理工程师,从事给排水、消防相关设计及研究。
