计算机与电力数据网通信方式
计算机与电力数据网通信方式
【摘要】随着各级电网调度自动化系统的建立和运行，各级系统之间信息交互的需求已经越来越迫切。
计算机通信主要指计算机之间和计算机与终端之间的数据通信，数据通信也就是计算机通信。
建立电力数据网，通过计算机网络在各级调度中心的主站系统之间共享信息，是必然的趋势。
分站和主站之间的通信方式主要有两种，一种是循环式：适用于点对点的远动通道结构，其主要特点是以厂站端为主动方，循环不断地向调度端发送遥测、遥信等数据。
另一种是问答式：和循环式不同的是这些数据采集之后并不立即发送，而是先行存储，等主站需要时才将它们按规定的格式组装发送。
【关键词】数据通信；电力数据网；远动通信；帧结构
1.数据通信一般概念
数据通信技术是近年来通信技术发展最快的的一个分支。
一般地说，只要是以编码的方式表示信息，用某种信号形式在信道上传送这些编码的通信都叫做数据通信。
数据通信所传送的信息可以是数据、文字、图象、声音等各种内容，可以通过电话网、分组交换网、专用数据网等各种通信信道进行通信。
计算机通信主要指计算机之间和计算机与终端之间的数据通信。
广义而言，数据通信也就是计算机通信，为通信而构成的网络也就是计算机网络，只是计算机网络侧重于解决计算机资源的共享和负荷的分担，而数据通信网则侧重于传输和交换。
2.电力数据网
随着各级电网调度自动化系统的建立和运行，各级系统之间信息交互的需求已经越来越迫切。
传统的解决方法是用所谓“转发”方式，即采用与rtu 通信相似的规约，通过点到点信道在两个主站系统之间传递信息。
这种方法不够灵活，更不便于多个主站之间相互共享信息。
因此，建立电力数据网，通过计算机网络在各级调度中心的主站系统之间共享信息，是必然的趋势。
1996年，原国家电力部已经在国家电力调度中心和全国各大网调和独立省调之间建立了电力数据一级网。
96年以后，各大网调到省调之间的电力数据二级网也基本建立起来。
目前，各省到地区/市之间的三级网也正在建设中。
电力数据网可以支持实时和非实时的各种网络应用。
为了在各级电网调度自动化系统之间共享实时信息，原国家能源部于1992年发布了“电力系统实时数据通信应用层协议”，作为国家电力行业标准，即dl 476-92。
遵照这个标准，国家电力调度中心和各大网调/独立省调已经实现了调度自动化系统之间的实时数据通信。
截止到1997年，iec tc57委员会已经制定了有关标准，即远动应用服务元素（tase.2）协议，也称控制中心间通信协议iccp，可使电网控制中心与其它电网控制中心、区域控制中心、独立发电厂等通过广域网（wan）进行数据交换。
今后电力数据网上的实时信息交换将逐步向这些国际标准过渡。
3.分站的各种通信方式
目前，电力数据网络分站和主站之间的通信方式主要有两种：一
种是循环式，适用于点对点的远动通道结构，其主要特点是以厂站端为主动方，循环不断地向调度端发送遥测、遥信等数据。
另一种是问答式，它的主要特点是主站掌握通信的主动权，主站可以按需要指定分站传送某一个或某种类型的远动数据，传送中有差错时主站可要求重传。
问答式远动的分站为了准备遥测、遥信等数据，和循环式一样需要相应的硬件和软件，以一定的扫描速度来采集遥信和遥测等数据，并判别是否有遥信变位，遥测越阈值等情况发生。
和循环式不同的是这些数据采集之后并不立即发送，而是先行存储，等主站需要时才将它们按规定的格式组装发送。
可见问答式远动中分站的工作，对遥信、遥测而言可分为两步，一是数据准备，以一定的扫描频率采集实时数据，适当处理后存储待用，二是按主站的要求组装发送。
问答式远动主站的工作主要是轮流询问各个分站，并接收分站送来的信息加工处理。
和循环式相比主要是增加了主动轮询各分站的任务。
至于遥控、遥调，在循环式中主动权也在主站，因此问答式和循环式没有什么差别。
当用计算机通信技术实现远动功能时，分站和主站的硬件部分，无论是按循环式或按问答式工作，都必须提供数据采集、处理、存储、发送、接收以及输出执行等的物质条件，因而硬件部分对于循环式或问答式并没有实质性的差别。
问答式和循环式的主要差别在于软件，即在于主站和分站之间的对话方式。
厂站端远动装置遥测、遥信部分的主要功能是组织好遥测、遥信等远动信息发往调度端。
远动数据的传送应按约定的格式进行，收
发两端应事先对传送速率、同步方式、数据结构等相互约定，共同遵守。
这些约定称为通信规约。
发送端按通信规约的规定及时组织好要发送的远动字，然后按字节逐一递交给串行通信接口，再经调制器发往信道。
调度端经解调器解调按规定格式逐一接收。
3.1电力数据网循环式远动通信
循环传送方式的帧结构和字结构：
循环式远动系统中，厂站端按约定的规则循环不断地向调度端发送远动数据。
基本的帧格式见下图，每帧由若干远动字组成，以同步字syn开头。
一帧结束后再按规约规定传送下一帧，如此不断循环。
以微机构成的远动装置通常以8位的字节作为基本单位，例如一个远动字占用6个字节，共48位，同步字可采用三组eb90h，也是48位。
上图循环式远动的帧结构
远动字基本结构见下图，其中第1个字节为地址字，用以识别各个远动字。
地址字也称点号或功能码。
最后一个字节为校验码，用作抗干扰保护。
中间的4个字节为远动数据。
如为遥测远动字则可传送2个遥测量，每个遥测量占2个字节共16位，其中12位为遥测量的数值，另4位用作标志位，表明遥测量的数值是否有效等。
如为遥信远动字，则可传送2组遥信数据，每组2个字节16位，总共4个字节32位，可以传送32个开关量的状态。
上图循环式远动的字结构
3.2电力数据网问答式远动通信
目前问答式远动装置的分站端大多采用模块式结构，一般按功能划分，以模块为单位。
遥测量、遥信量等分别存放在指定的模块中。
每个模块都有自己的地址。
一个模块包含若干个字，例如8个字，每个字有16位，需要访问有关数据时可直接指定模块地址、字地址。
传送的报文以8位字节为单位，附加起始位和停止位，但不带奇偶校验位。
其报文格式、各种信息类型以及主站与分站之间的应答过程，此处就不再加以详述。
3.3远动中的一般帧格式
远动中的信息，不论循环式或问答式，通常都以帧为单位进行传输。
为了保证可靠、快速和高效率地传送信息，对于远动中帧格式的安排，一般要考虑如下一些基本问题。
（1）明确区分一帧的首尾，例如设置帧分界符，帧开始标志、帧长信息。
帧的结束标志等。
（2）标明源站或目的站的地址。
（3）明确各种命令／响应帧的功用，规定相应的功能代码。
（4）采用抗干扰保护，确定发生差错后的重发以及防止帧丢失或重复的措施。
（5）保证用户数据的透明性，对用户数据应不加限制。
（6）根据接收站的缓冲器容量，为避免接收的数据过量而造成溢出，设置数据流控制。
（7）规定信息的数据格式。
（8）减少无效信息，提高传输效率。
各个远动设备的制造厂，对于上列问题的技术观点不尽相同，因而所采取的措施亦各有差异。
需要传送的用户数据有各种具体情况，长短不一。
帧的长度可按实际情况而定的，称为可变帧长。
某些帧的长度可事先确定不再改变的，称为固定帧长。
一般的帧结构格式如下图所示，图中帧分界符f表明一帧的开始；帧长字段l表明本帧的长度；控制字段c表明本帧信息的特征；地址字段a表明源站或目的站的地址；信息字段i安排用户信息；帧校验码字段fcc 按抗干扰要求可以配置不同的校验码。
上图一般帧结构格式
上图中的这些字段并非每一帧都必须备齐，对于固定帧长的帧就毋需帧长字段。
有的响应帧，如肯定确认和否定确认帧，有时会没有信息字段和校验码字段。
【参考文献】
［１］阳宪惠.工业数据通信与控制网络.清华大学出版
社,2003(6).
［２］刘斌.电力线通信技术与实践.机械工业出版社,2011(6). ［３］杨刚.电力线通信技术.电子工业出版社,2011(6). ［４］gerd keiser(格尔德凯泽).光纤通信(第四版)(英文版),电子工业出版社,2011(6).。
通信方式
半双工通信
半双工通信（Half-duplex Communication）可以实现双向的通信，但不能在两个方向上同时进行，必须轮 流交替地进行。
在这种工作方式下，发送端可以转变为接收端；相应地，接收端也可以传输。因此，也可以将半双工通信理解为一种切换方向的单工通信。
4、有线音频电缆通信被广泛采用，在距离较近时是一种较好的通信方式，它的通信通道是一种模拟信道，因 此在进行数据通信时，需增加调制解调器，它抗干扰性差，且易遭雷击，长距离通信时，需要的线径较粗，造价 较高。一般不用来组成较大的通信网而只在局部使用。
感谢观看
例如：对讲机是日常生活中最为常见的一种半双工通信方式，手持对讲机的双方可以互相通信，但在同一个 时刻，只能由一方在讲话。
全双工通信
全双工通信（Full duplex Communication）是指在通信的任意时刻，线路上存在A到B和B到A的双向信号 传输。全双工通信允许数据同时在两个方向上传输，又称为双向同时通信，即通信的双方可以同时发送和接收数 据。在全双工方式下，通信系统的每一端都设置了发送器和接收器，因此，能控制数据同时在两个方向上传送。 全双工方式无需进行方向的切换，因此，没有切换操作所产生的时间延迟，这对那些不能有时间延误的交互式应 用（例如远程监测和控制系统）十分有利。这种方式要求通讯双方均有发送器和接收器，同时，需要2根数据线传 送数据信号。（可能还需要控制线和状态线，以及地线）。
2、普通微波通信是一种无线通讯方式，传输容量大，质量高，配置灵活，电力系统220kv以上变电站普遍采 用，这种通信方式对环境要求较高，另外，一个普通微波通信网的建设需要现场勘测和设计，故总的建设费用也 很高。
供电安装工程十项新技术(3篇)
第1篇随着科技的不断进步，供电安装工程领域也在不断创新和发展。
以下列举了十项在供电安装工程中应用的新技术，这些技术不仅提高了工程效率，还增强了供电系统的安全性和可靠性。
一、智能电网技术智能电网技术是供电安装工程中的核心技术之一。
它通过信息通信技术、自动控制技术、电力电子技术等手段，实现电力系统的实时监测、智能调度、优化配置和高效运行。
智能电网技术的应用，使得供电系统更加智能化、自动化，提高了供电质量和供电可靠性。
二、光纤通信技术光纤通信技术在供电安装工程中的应用，主要是通过光纤通信网络实现电力系统的数据传输。
与传统电缆相比，光纤通信具有传输速度快、容量大、抗干扰能力强等优点。
在供电安装工程中，光纤通信技术的应用可以有效提高电力系统的通信质量，降低通信故障率。
三、物联网技术物联网技术是将各种信息传感设备与互联网连接起来，实现物体与物体、人与物体之间的智能交互。
在供电安装工程中，物联网技术可以实现电力设备的远程监控、故障诊断和预防性维护。
通过物联网技术，供电企业可以实时掌握电力设备的运行状态，提高供电系统的稳定性和可靠性。
四、高压直流输电技术高压直流输电技术是一种新型的输电方式，与传统的交流输电相比，具有输电距离远、输电容量大、线路损耗低等优点。
在供电安装工程中，高压直流输电技术的应用可以有效提高电力系统的输电效率和供电能力。
五、储能技术储能技术是将电能转化为化学能、机械能等形式，在需要时再将能量转化回电能的技术。
在供电安装工程中，储能技术的应用可以有效解决电力系统的峰谷差问题，提高供电系统的稳定性和可靠性。
同时，储能技术还可以应用于可再生能源发电，实现电力系统的绿色低碳发展。
六、超导技术超导技术是一种利用超导材料在低温下实现零电阻输电的技术。
在供电安装工程中，超导技术的应用可以有效降低输电损耗，提高输电效率。
此外，超导技术还可以应用于电力设备的制造，提高电力设备的性能和可靠性。
七、节能环保技术节能环保技术在供电安装工程中的应用，主要是通过采用高效节能设备、优化供电系统运行等方式，降低供电系统的能耗和污染排放。
2.3 __数据通信方式
1. 位同步
位同步---码元同步
外同步法 – 先发送一串同步时钟信号，让接收端调整自己的接收时序， 以达到同步。 – 接收端的时钟信号不是从数据信号本身提取出来的---外同 步法
位同步（续）
自(内)同步法：
– 接收端是从收到的数据信号波形的本身提 取同步信息的。 – 周期中间，相位都要改变，先负后正时表 示“0” ，先正后负表示“1” --曼彻斯特码。

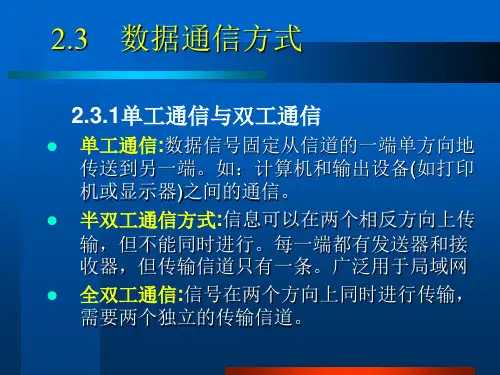

2.3 数据通信方式
