戊二醛交联壳聚糖膜的制备
医用Ag-壳聚糖/水凝胶纳米复合膜的制备
医用Ag-壳聚糖/水凝胶纳米复合膜的制备作者：王露露吴祭民潘青青徐梦李景顾菁菁金杰张小娟郝凌云来源：《科技创新导报》 2014年第16期王露露吴祭民潘青青徐梦李景顾菁菁金杰张小娟郝凌云(金陵科技学院材料工程学院江苏南京 211169)摘要：水凝胶敷料是一类性能优良的新型创面敷料，它具有高吸收、保湿、抗菌、易更换等优点。
该文以热敏性N-异丙基丙烯酰胺（PNIPAM)为基体，通过化学交联法将CS接枝到PNIPAM基体上，再采用紫外光照引发自由基聚合将一种具有生物兼容性和抑菌性的纳米银交联到CS/PNIPAM水凝胶，合成具有温敏抗菌性的Ag/Chitosan/PNIPAM的水凝胶微粒。
所得产物通过XRD、FT-IR、UV-Vis、TEM、SEM等手段进行了表征。
结果表明，Ag/Chitosan复合粒子形成分散性较好的核壳包裹，Ag/Chitosan/PNIPAM通过化学交联法成功实现交联聚合。
关键词：纳米银壳聚糖 N-异丙基丙烯酰胺紫外辐照法化学交联法中图分类号：T1343 文献标识码：A 文章编号：1674-098X(2014)06(a)-0209-02水凝胶是研究医用敷料的一个重要方向，因其机械力学性能好，具有吸水和保湿性能[1]。
能够吸收出创面的渗出液并能够维持愈合环境的湿润，不与伤口发生粘连，阻止细菌在伤口上繁殖，因此水凝胶在医用敷料领域内得到了广泛的研究与应用[2-3]。
随着科学技术的进步，新型的功能敷料得到了很大的发展，研究表明：在湿润的封闭的环境下伤口的愈合速度远比在干燥的空气中创面愈合要的多[4]，从而为水凝胶敷料提供了一定的理论基础，也提出了湿润愈合伤口的理念。
从此之后，许多的专家学者以及研究人员均支持这种新概念[5]。
现已研究证明，这类保湿敷料不仅能够为伤口创造一个温和的环境，还能减少患者的疼痛同时使伤口的再上皮化能力明显提高，从而加速了创面的愈合[6]。
Turner给新型医用敷料的定义是[7]：能够给伤口除去脓血和有毒的成分；保持氧气和二氧化碳在敷料的内外交换通畅；为伤口创造了一个温暖湿润的环境；阻止细菌、外部微尘和有毒成分的入侵；去除时又不会与纱布形成二次伤口。
壳聚糖薄膜的制备方法及在水处理中的应用
壳聚糖薄膜的制备方法及在水处理中的应用壳聚糖是一种天然的生物聚合物，具有良好的生物相容性和生物可降解性，因此在环境领域广泛应用。
壳聚糖薄膜作为壳聚糖的一种形式，具有高度的透水性和选择性吸附性，已被广泛用于水处理和环境污染控制。
本文将介绍壳聚糖薄膜的制备方法及其在水处理中的应用。
一、壳聚糖薄膜制备方法1. 溶液浇注法：将壳聚糖溶液倒在平整的玻璃基板上，通过自然干燥或烘干，形成壳聚糖薄膜。
这种方法简单易行，适用于制备较厚的壳聚糖薄膜。
2. 涂覆法：先将壳聚糖溶液涂覆在玻璃或聚苯乙烯等基材上，再通过干燥或化学交联等方法形成壳聚糖薄膜。
这种方法制备的膜薄且均匀，可控性较好。
3. 化学交联法：壳聚糖薄膜可通过与交联剂（如戊二醛、乙二醇等）的反应形成。
这种方法可提高壳聚糖薄膜的稳定性和机械强度，适用于制备需要耐久性的薄膜。
4. 蒸发沉积法：通过将壳聚糖溶液放置在真空环境下蒸发，使溶液中的壳聚糖形成薄膜。
这种方法制备的薄膜具有较高的纯度和结晶度，适用于需要高纯度的壳聚糖薄膜。
二、壳聚糖薄膜在水处理中的应用1. 水过滤：壳聚糖薄膜具有狭窄的孔径和高度的透水性，可以用作水处理中的微过滤膜或超滤膜，有效去除水中的悬浮物、胶体和微生物等。
2. 水分离：壳聚糖薄膜可用于水中溶解物质的分离，如有机物质和无机物质的分离、重金属离子的吸附和去除。
3. 水净化：壳聚糖薄膜的独特结构和电荷性质，使其能够吸附和去除水中的有害物质，如重金属、有机污染物等，从而达到净化水质的目的。
4. 水资源回收：壳聚糖薄膜可用于水资源回收和再利用，在处理生活污水、工业废水和农业灌溉水等方面发挥重要作用。
5. 水分析：壳聚糖薄膜可用于水中微量元素的检测和分析，通过吸附和浸出等方法，检测水中微量元素的含量和种类。
三、壳聚糖薄膜的优势与展望1. 环境友好：壳聚糖是一种天然的生物聚合物，具有良好的生物相容性和生物可降解性，不会对环境造成污染。
2. 高选择性：壳聚糖薄膜具有高度的选择性吸附性，可以选择性地吸附不同类型的污染物，提高水处理的效率。
碱木质素壳聚糖反应膜的制备与性能
玲 等： 碱 木 质 素 壳 聚 糖 反 应 膜 的制 备 与 性 能
文章编 号 ： ｉ ０ ０ １ — ９ ７ ３ １ （ ２ ０ １ ３ ） ０ ９ — １ ３ ５ ３ — ０ ６
碱 木 质 素 壳聚 糖 反 应 膜 的 制备 与性 能
苏 玲 ， 李 珊 珊 ， 方桂 珍
（ １ ． 东北 林业 大 学 材料科 学 工程 学 院 ， 黑 龙 江 哈尔滨 １ ５ ０ ０ ４ ０ ； ２ ． 大连天 宇制 药有 限公 司 ， 辽 宁 大连 １ ｉ ０ ０ １ Ｉ ）
（ ＣＨ。 Ｃ ＯＯＨ） 、 硝酸 （ ＨＮＯ。 ） 、 盐酸 （ ＨＣ Ｉ ） 、 戊 二 醛
民生 活用 水 困难 ， 健康 水平 下 降 ， 农业 生产 滑坡 ［ １ ］ 。目 前碱 木质 素 的利 用 比较有 限 ， 本 文 拟 开拓 碱 木 质 素 的 种 新用 途 ， 研 究 碱木质 素 的成膜 性 能 ｊ ， 这 既 可 以缓
１ 引 言
碱木 质素 是我 国造 纸 工业 的 主 要 副 产 物 ， 每 年 经 制浆 产生 的数 量 巨大 ， 利 用 率很低 ， 多 以黑 液 的形 式 直 接排 出 ， 严 重 污染 了地表 水 和地下 水 ， 造成 许 多城 镇 居
麦 草碱 木质 素 ： 山东泉林 纸业 有 限公 司提 供 ， 为棕
中 图分类 号 ： Ｏ６ ３ ６
文献标 识码 ： Ａ
２ 实 验
２ ． １ 实验药 品和 仪器 ２ ． １ ． １ 实验 药 品
ＤＯＩ ： １ ０ ． ３ ９ ６ ９ ／ ｉ ． ｉ ｓ ｓ ｎ ． １ Ｏ Ｏ １ — ９ ７ ３ １ ． ２ Ｏ １ ３ ． ０ ９ ． ０ ３ ３
醛使 壳 聚糖 和羟 甲基 化碱 木 质 素 部 分结 构 相 互 交 联 ， 也会 降低 膜本 身 的韧性 。因此 ， 需 要增 韧剂 ， 本 文选 择 常用 甘油 来增 加 碱木 质 素 壳 聚 糖 反应 膜 的 韧性 ［ １ ］ 。
胺基化合物修饰戊二醛交联壳聚糖树脂的合成及其红外光谱研究_冯长根

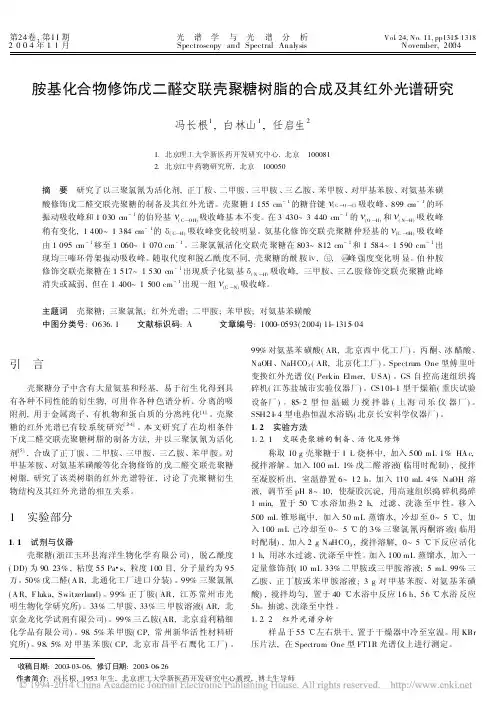

第24卷,第11期 光谱学与光谱分析Vol 124,No 111,pp1315-13182004年11月 Spectroscopy and Spectral AnalysisN ovember,2004胺基化合物修饰戊二醛交联壳聚糖树脂的合成及其红外光谱研究冯长根1,白林山1,任启生211北京理工大学新医药开发研究中心,北京 10008121北京江中药物研究所,北京 100050摘 要 研究了以三聚氯氰为活化剂,正丁胺、二甲胺、三甲胺、三乙胺、苯甲胺、对甲基苯胺、对氨基苯磺酸修饰戊二醛交联壳聚糖的制备及其红外光谱。
壳聚糖1155cm -1的糖苷键M (C )O )C)吸收峰、899cm -1的环振动吸收峰和1030cm -1的伯羟基M (C )OH)吸收峰基本不变。
在3430~3440cm -1的M (O )H)和M (N )H)吸收峰稍有变化,1400~1384cm -1的D (C )H)吸收峰变化较明显。
氨基化修饰交联壳聚糖仲羟基的M (C )OH)吸收峰由1095cm -1移至1060~1070cm -1。
三聚氯氰活化交联壳聚糖在803~812cm -1和1584~1590cm -1出现均三嗪环骨架振动吸收峰。
随取代度和脱乙酰度不同,壳聚糖的酰胺Ñ,Ò,Ó峰强度变化明显。
伯仲胺修饰交联壳聚糖在1517~1530cm -1出现质子化氨基D (N )H)吸收峰,三甲胺、三乙胺修饰交联壳聚糖此峰消失或减弱,但在1400~1500cm -1出现一组M (C )N)吸收峰。
主题词 壳聚糖;三聚氯氰;红外光谱;二甲胺;苯甲胺;对氨基苯磺酸中图分类号:O63611 文献标识码:A 文章编号:1000-0593(2004)11-1315-04收稿日期:2003-03-06,修订日期:2003-06-26作者简介:冯长根,1953年生,北京理工大学新医药开发研究中心教授,博士生导师引 言壳聚糖分子中含有大量氨基和羟基,易于衍生化得到具有各种不同性能的衍生物,可用作各种色谱分析、分离的吸附剂,用于金属离子、有机物和蛋白质的分离纯化[1]。
壳聚糖制膜研究
壳聚糖制膜研究
翟秀静;刘晓霞;李艺;张昌才;翟玉春
【期刊名称】《化学世界》
【年(卷),期】1995(36)6
【摘要】甲壳素是广泛存在于自然界的一种天然高分子材料。
本文制备了甲壳素的一种重要衍生物壳聚糖，并与戊二醛交联制备了壳聚糖交联膜。
用红外光谱和扫描电镜探讨了壳聚糖交联前后的差异。
【总页数】4页(P302-305)
【关键词】壳聚糖;交联膜;甲壳素
【作者】翟秀静;刘晓霞;李艺;张昌才;翟玉春
【作者单位】东北大学有色冶金系
【正文语种】中文
【中图分类】O636.1;TQ028.8
【相关文献】
1.改性壳聚糖膜用于醇水混合液分离的研究(Ⅱ)——壳聚糖-羧甲基纤维素共混物膜 [J], 张富尧
2.改性壳聚糖膜用于醇水混合液分离的研究Ⅲ.超细粉末填充壳聚糖膜 [J], 张富尧;张一烽;沈之荃
3.壳聚糖制膜的电导率研究 [J], 胡军;孙杰;李吉刚;周添;张静静
4.壳聚糖制碱性燃料电池阴离子交换膜的研究 [J], 胡军;孙杰;李吉刚;周添;张静
静;;;;;
5.壳聚糖应用特性的研究Ⅰ,乙酰壳聚糖膜的制… [J], 林炜铁;李沛音
因版权原因，仅展示原文概要，查看原文内容请购买。
壳聚糖和戊二醛交联条件

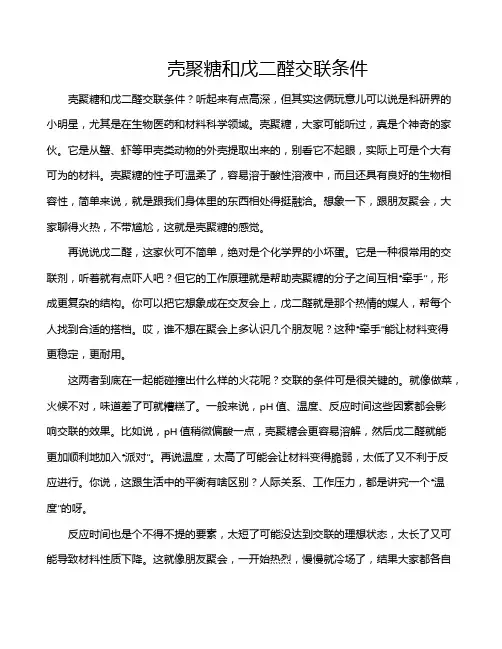

壳聚糖和戊二醛交联条件壳聚糖和戊二醛交联条件？听起来有点高深，但其实这俩玩意儿可以说是科研界的小明星，尤其是在生物医药和材料科学领域。
壳聚糖，大家可能听过，真是个神奇的家伙。
它是从蟹、虾等甲壳类动物的外壳提取出来的，别看它不起眼，实际上可是个大有可为的材料。
壳聚糖的性子可温柔了，容易溶于酸性溶液中，而且还具有良好的生物相容性，简单来说，就是跟我们身体里的东西相处得挺融洽。
想象一下，跟朋友聚会，大家聊得火热，不带尴尬，这就是壳聚糖的感觉。
再说说戊二醛，这家伙可不简单，绝对是个化学界的小坏蛋。
它是一种很常用的交联剂，听着就有点吓人吧？但它的工作原理就是帮助壳聚糖的分子之间互相“牵手”，形成更复杂的结构。
你可以把它想象成在交友会上，戊二醛就是那个热情的媒人，帮每个人找到合适的搭档。
哎，谁不想在聚会上多认识几个朋友呢？这种“牵手”能让材料变得更稳定，更耐用。
这两者到底在一起能碰撞出什么样的火花呢？交联的条件可是很关键的。
就像做菜，火候不对，味道差了可就糟糕了。
一般来说，pH值、温度、反应时间这些因素都会影响交联的效果。
比如说，pH值稍微偏酸一点，壳聚糖会更容易溶解，然后戊二醛就能更加顺利地加入“派对”。
再说温度，太高了可能会让材料变得脆弱，太低了又不利于反应进行。
你说，这跟生活中的平衡有啥区别？人际关系、工作压力，都是讲究一个“温度”的呀。
反应时间也是个不得不提的要素，太短了可能没达到交联的理想状态，太长了又可能导致材料性质下降。
这就像朋友聚会，一开始热烈，慢慢就冷场了，结果大家都各自散了。
你得把握好那个时机，让热情保持在一个恰到好处的状态，这样才能让材料的性能发挥到极致。
还有一点，交联剂的浓度也是需要控制的。
浓度太高，材料可能变得不灵活，像个铁疙瘩，失去了柔韧性；浓度太低，又可能交联不完全，结果效果大打折扣，像是水稀饭，没啥味道。
这是一门艺术，更是一门科学。
而壳聚糖和戊二醛结合后的材料，就像一支完美的舞蹈组合，既有柔美又有力量。
戊二醛交联制备壳聚糖选择性吸附甲基橙
纺织、皮革、印刷、化妆品等行业的快速发展带来巨大的酸、甲基橙(MO)和亚甲基蓝(MB)购于上海麦克林有限公司。
实经济效益，同时，产生大量含染料废水对环境和人类构成严重验室自制去离子水，所有药品在使用之前不经过任何处理。
[1] 1.2 实验仪器危胁。
在众多染料中，MO作为典型的阴离子染料，常用于工[2-3]集热式磁力加热搅拌器（型号DF-101S，江苏金恰仪器科业产品和实验研究。
目前，多种方法已被用于去除水中的[3-4]技有限公司）；冷冻干燥机（型号SCIENTZ-12N，宁波新芝生MO，如吸附法、生物降解法和化学氧化法。
其中，吸附法因物科技股分有限公司）；紫外分光光度计（型号P4，上海美谱具有成本低、能耗小、使用方便等优点而被广泛使用。
对于吸达仪器有限公司）等。
附法，选择合适的吸附剂是决定污染物去除效果的关键。
1.3 壳聚糖块体材料的制备壳聚糖（chitosan）是一种阳离子多糖生物质天然高分子，1wt%的壳聚糖溶液的配置：0.4 g 壳聚糖粉末加入39.6 g 因具有化学稳定性高、环境友好等特点，在许多领域都有广泛[5]2wt%的乙酸溶液，搅拌溶解。
应用。
由于其结构中含有大量氨基和羟基，可发生络合或离子交联壳聚糖块体的制备：10 mL 1wt% 壳聚糖溶液、0.8 mL 化、静电吸附、氢键以及π-π键等作用，对吸附性能有很大影5wt%戊二醛溶:（由50%的戊二醛溶液稀释而得）加入玻璃瓶 [6]响。
其pKa范围6.2~7（与脱乙酰度有关），在pH接近中性的溶（规格Φ27 mm ×57 mm）中，60 ℃缓慢搅拌60 min，得到淡黄液中，自由氨基和羟基可螯合吸附金属离子和染料分子；在酸色液体。
随后将淡黄色液体转移至小玻璃瓶（Φ16 mm ×33 [7]性溶液中，金属离子与受质子化的氨基通过离子交换吸附。
此mm，共10份，每份约1 mL），置于冰箱-20 ℃。
冷冻24 h后，外，其可与染料分子内的阴离子基团、含氮基团以及苯环分别取出已凝固的壳聚糖块体放入冷冻干燥机冷冻干燥48 h，得到多[8]发生静电吸附、氢键以及π-π作用。
胺基化合物修饰戊二醛交联壳聚糖树脂的合成及其红外光谱研究
主题词
壳聚糖 R三聚氯氰 R红外光谱 R二甲胺 R苯甲胺 R对氨基苯磺酸 中图分类号 SGM 文献标识码 S: 文章编号 S$ + M ( $ / / / / , I + D ! / / " H $ $ $ + $ , / " I I X对氨基苯磺酸D #北 京 西 中 化 工 厂 H A丙 酮 @冰 醋 酸 @ :[ 北 京 化 工 厂 # H A0 :[ * 1 2 3 4 ] = G8 1型 傅 里 )7 GJ@)7 JE G+D 叶变换红外光谱仪 D #b0 Ac Y 1 4 ^ ; 8a ’ =1 4 :H 0自 控 高 速 组 织 捣碎机 D 江苏 盐 城 市 实 验 仪 器 厂H 重庆 AE $ / $ $型 干 燥 箱 D 0 型 恒 温 磁 力 搅 拌 器 上 海 司 乐 仪 器 厂H 试 验设备厂H A. , ! D A 北京长安科学仪器厂 H $ "型电热恒温水浴锅 D A 0 0 J! V ( d 实验方法 $ ( ! ( $ 交联壳聚糖的制备 @活化及修饰 称取 $ /e壳聚糖于 $f烧杯中 #加入 , / /=f$ X J:2 # 搅拌溶解 A加入 $ 戊二醛溶液 临用时配制 搅 拌 / /=f$ X D H # 至凝胶析出 #室 温 静 置 M K$ !g A加 入 $ $ /=f " X )7 GJ 溶 液 #调节至 * K$ / #使 凝 胶 沉 淀 #用 高 速 组 织 捣 碎 机 捣 碎 J. $=; #置 于 , /h 水 浴 加 热 !g #过 滤 @洗 涤 至 中 性 A移 入 8 , / /=f锥 形 瓶 中 #加 入 , /=f蒸 馏 水 #冷 却 至 / K ,h#加 入 $ 临用 / /=f已 冷 却 至 / K ,h 的 + X三聚氯氰丙酮溶液D 时配制 H 加入 搅 拌 溶 解 下 反 应 活化 # !e)7 #/ K ,h JE G+# $g #用 冰 水 过 滤 @洗 涤 至 中 性 A加 入 $ / /=f 蒸 馏 水 #加 入 二甲胺或三甲胺溶液 一定量修饰剂 D $ /=f+ + X R,=f I I X 三乙胺 @正丁胺或苯甲胺溶液 R+e对甲基苯胺 @对氨基苯磺 酸H #搅拌均匀 #置于 " /h 水浴中反应 $ Mg #, Mh 水浴 反 应 抽滤 洗涤至中性 , A @ A g $ ( ! ( ! 红外光谱分析 样 品于 , ,h 左右烘干 #置于干燥器中冷至室温 A用 ij 4 压片法 #在 0 型 光谱仪上进行测定 A * 1 2 3 4 ] = G8 1 \ k l [
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本 文以壳聚糖为基 质材料 ， 采厢 微波辐射 法 ， 以戊二醛交联 逐渐提高 ， 在３ ５ ℃的时候 吸附量最大 ， 随着温度升高 ， 吸附剂的脆
壳聚糖 ， 制 备 出 戊 二 醛 交 联 壳 聚糖 （ Ｇ ｌ ｕ ｔ ａ ｒ ａ ｌ ｄ ｅ ｈ ｙ ｄ ｅ ｅ ｒ ｏ ｓ ｓ ｌ ｉ ｎ ｋ ｅ ｄ ｃ ｈ ｉ — 性也在相应增加 ， ３ ５ ℃时 ， 吸 附剂 较 脆 ， 必 须 小 心 揭 Ｆ来 ， 才可 以 ，
近年来备受关注的吸附剂新材料 。因壳聚糖在酸性条件 卜 易溶解 据趋势图中数据 ， 以后 实验选择 ３ ｍ Ｌ制膜液来制 膜。
流失 ， 密度小 ， 从 溶液 中沉降速度较慢等缺点 ， 使其广 泛应 用受到 ２ ． １ ． ４反应 温度 的影 响
限制１ ２ １ 。
南实验结果可 知 ， 随着反应温度 的升高 ， 吸附剂 的吸附能力
１ ． ２吸 附实 验
３结 语
取５ ０ ｍＬ ２ ０ ０ ｍｇ ／ Ｌ的 Ｃ ｕ 溶 液 于具 塞锥 形 瓶 中 ，调 节 ｐ Ｈ， 加 ３ ． １ 通过戊 二醛交联壳聚糖 呵以得到完整地膜并进行 吸附试验 。
入一定量的 Ｇ — Ｃ Ｔ Ｓ ， 置于恒温振荡器上振荡一定时间 ， 取下静置。 ３ ． ２通过 制备 Ｇ — Ｃ Ｔ Ｓ 膜 的单 【 大 ｊ 素试 验 ， 得到制备 Ｇ — Ｃ Ｔ Ｓ膜的各个
溶液 。
Ａ ， Ｂ Ｃ Ｄ ， 条件实验 ， 测定吸附量 为 ６ ９ ． １ ２ ５ ｍｇ ／ ｇ， 在 止交试 验 中达 量取 ～ 一 定量 ２ ％的壳 聚糖 溶液放入 １ ０ ０ ｍ Ｌ的烧杯 中 ， 加入 一 到最大值 ，验证 了止交实验设 汁的正确性 ，故最优水平 组合 为 滴 ２ ５ ％的戊二醛溶液 ，在微 波条件下 ， ４ ０ ０ ｒ ／ ｍｉ ｎ搅拌放映 一 ・ 定 时 Ａ３ Ｂｌ Ｃｌ Ｄ３。 间， 然后 吸取一定量制膜液 在玻璃片 上流延制膜 ， 放 入干燥箱 中 通过单 因素和正交试验 ， 确定戊 二醛交联壳聚糖膜的最佳制 ８ ０ ％干燥 ， 然后放入 ０ ． １ ｍ ｏ ｌ ／ Ｌ的氢氧化钠溶 液 中浸泡 揭膜 ， 使用 备条件为 ： ７ ０ ｍＩ ． ２ ％壳 聚糖溶液加 入ｌ 一滴 ２ ５ ％的戊二醛溶液 ， 在微 乙醇 冲洗三次 ， 再用蒸馏水反复冲洗 ， 直到冲洗液呈 中性 ， 放在洗 波 ３ ５ ℃ 中反 应 ３ ０ ａｉ ｒ ｎ ， 然后 吸取 ３ ｍ ［ 制膜 液 制 膜 。 净的 白色泡沫上 自然晾干 ， 得到 Ｇ — Ｃ ３ 、 Ｓ膜备用。
３ ． ３ 通过制备 Ｇ — Ｃ Ｔ Ｓ膜的正交试验 ， 进一步优化 Ｇ — Ｃ Ｉ ＇ Ｓ 膜 的制备 二醛溶液 ， 在３ ５ （ ℃中反应 ３ ０ ｍ ｉ ｎ ， 吸取 ３ ｍ Ｌ制膜液制膜。 参考文献 【 １ ］ 毕韶丹 ， 安向艳 ， 党明岩等 ． 香草醛 改性壳 聚糖埘 镉离子的 吸附 热力学 和动力学ｆ Ｊ Ｉ ０ １ — １ ０ ０ ４ ．
有实验结果可知 ， 随 着制 膜 液 用量 的逐 渐增 大 ， 膜逐渐增厚 ，
多糖 ， 无毒 、 无害 、 可生物降解 ， 其分子 中 含有 大量 的氨基 和羟基 ， 物理性能 ， 完整性逐渐增 加 ， 但是 吸附量逐渐下降 ， 说 明随着制膜 不但对 印染废水能脱色 ， 对 过渡金属离子有较强的螫合作用ｃ 】 １ ， 是 液用量增加 ，壳聚糖分 子中的氨基币 “ 羟基官能 利用率降低 ， 根
由实验结果可 知 ， 搅拌时间在 ５到 ２ ５ ａ ｒ ｉ ｎ的时候 吸附剂吸附
量 急 剧 上升 ， 继续增加搅拌时间 ， 吸 附量 几乎 不再 增 加 ， 有 些 数 据
略低于 ２ ５ ａ ｒ ｉ ｎ ， 可以确定确定搅拌时间为 ２ ５ ａｉ ｒ ｎ 。
２ ． １ ． ３ 制膜液用量的影响 壳聚糖（ ｃ ｈ ｉ ｔ ｏ ｓ ａ ｎ ， 简称 Ｃ Ｔ Ｓ ） 是从虾蟹壳 中制得 的一种碱性 氨基
吸取上层 清液用火焰原子吸 收法测定 ｃ ｕ 离子的浓度 ， 计算吸 附 单 ［ 大 Ｊ 素 的制备 条件 ： 壳聚糖， 时 ｊ 量为 ６ ０ ｍ ｌ ； 反应 时间为 ２ ５ ａ ｒ ｉ ｎ ； 反应
量。吸附量计算公式 ：
ｑ ＝ 一 Ｃ Ｖ ／ Ｗ （ １ － １ ）
温度为 ３ ５ ℃； 制膜液用量为 ３ ｍｌ 。
的吸附材料。
２ ． ２正 交 实 验
ｌ 实 验 部 分
１ ． １戊二醛交联壳聚糖膜 的制备
通过 表『 ｝ Ｉ 极 差 Ｒ 可 知 道 制 膜 液用 量 的 影 响 最 大 ，反 应 时 间
和反应温度影 响 明显 ， 壳聚糖溶液量 的影 响最小 ， 由表 中数 据可
知道 最佳条 件 ： ７ ０ ｍ ｌ 壳 聚糖溶 液加入 一滴戊二醛 ，反应 时 间 为 使用 电子天平准确称量 ５ ． ０ ０ ０ ｇ 壳 聚糖 ，溶了 ２ ５ ０ ｍ１ ３ ％的乙 ３ ０ ａ ｒ ｉ ｎ ， 制膜液量 ３ ｍ ｌ ， 反应温度为 ３ ５ ℃。 酸溶液 中 ， 静置 １ ２ ｈ ， 直 到气 泡完 全溶 出 ， 得到 ２ ％的壳聚糖 乙酸 由于 １ － ９号 样 品 中没有 最 佳条 件 的试验 ，凼此 又补 做 ｒ
ｔ ｏ ｓ ａ ｎ缩 写为 Ｇ — Ｃ Ｔ Ｓ ）膜 。制 备采用有别于普通加热 原理 的微波 可 以揭 下 来 大 片膜 ， 干后 韧 性 良好 ， ４ ０ ％时 ， 膜不能完整 揭下来 ，
“ 体 加热” 技术， 不仅显著提 高了反应效率 ， 也 得到 了性 能更优 良 且吸附量减小 ， 所 以反应温度选择 ３ ５ ℃。
戊二醛 交联 壳聚糖膜 的制备
王丽坤 工 玉青 刘 清 玉 许 波 ２ ５ １ ５ ０ ０ ）
（ 临 邑县环境保护局 山东 临 邑
时， 膜 拥 有 一定 韧 性 韧性 ， 所 以 以后 实 验 采 用 ６ ０ ｍ ｌ 的 壳 聚 糖 溶 液
加入一 ・ 滴２ ５ ％戊二醛溶液 。
２ ． １ ． ２反应 时 间 的影 响
